美制统一螺纹(UN)
1864年,美国人威利.赛特斯（Willian Sellers）参照英国惠氏螺纹标准体系制定了美国国家螺纹（N）.这两种螺纹在直径与螺距系列和公差方面很相近，但美国国家螺纹的牙型（牙型角为60，削平高度为H/8）不同于惠氏螺纹牙型（牙型角为55，削平高度为H/6）在美国工业影响的地区和行业，美国家螺纹得到广泛应用.
第二次世界大战中，由于盟军所使用的螺纹标准不统一，后勤补给困难给盟军造成了严重的经济损失和人员伤亡.二战刚结束，美国英国和加拿大等盟国马上着手制定盟国间统一的螺纹标准，于1948年颁布了统一螺纹标准.由于当时美国的经济实力和军事实力在盟军内占主导地位，因此统一螺纹主要是依据美国国家螺纹标准而制定的，统一螺纹代号“UN”的前一个字母“U”来源于盟国间的“统一”；后一个字母“N”来源于美国国家螺纹的代号“N”.从此，统一螺纹开始挤占英国惠氏螺纹原有的使用市场.
表1-21统一螺纹的标准系列
统一粗牙螺纹（UNC或UNRC）的基本尺寸
公称直径基本大
径
D
牙
数
n
基本中
径
D2
UNR外螺纹设计
牙型小径（参考）
D2
内螺纹基本小径
D2
1/428 5/1624 3/824 7/1620 1/220
统一细牙螺纹（UNC或UNRC）的基本尺寸。
美国国家统一螺纹的几个特点一.螺纹系列1.标注系列：标准系列由三个变化的螺距系列和八个恒定的螺距系列组成。
变化的螺距系列为粗牙、细牙和超细牙，恒定的螺距系列每英寸螺纹牙数为4、6、8、12、16、20、28和32。
2.选择顺序：优先选取粗牙和细牙系列螺纹系列3.用于薄壁管的细牙螺纹：公称尺寸范围为1/4～1英寸的27——牙系列螺纹的极限尺寸见3B；其完整螺纹的最小长度应该为三分之一的基本大径加5牙螺距（D/3+0.185）。
二.螺纹公差1.中径公差：表3A中规定了UNC和UNF的中径公差，它是建立在旋合长度等于大径（公称直径）的基础之上的，并且适用于旋合长度从5个螺距到1.5倍直径的螺纹。
对4UN、6UN、8UN系列，其2A级、2B级、3A级和3B级的中径公差是建立于旋合长度等于基本大径（公称直径）基础之上，其适用于旋合长度小于或等于1.5倍直径的螺纹；表3A规定了UNEF、12UN、16UN、20UN、28UN和32UN的中径公差，它是建立在旋合长度为9牙的基础之上，适用于旋合长度从5牙到15牙的螺纹；表3B规定了UNS系列的中径公差，它是建立在旋合长度为9牙的基础之上，适用于旋合长度从5牙到15牙的螺纹。
2.对旋合长度大于1.5倍的直径的螺纹，其表3A中的中径公差应按照下面的条文增大：a.对旋合长度大于1.5倍直径但小于或等于3倍直径的螺纹，其中经公差为表3A中标准旋合长度螺纹中径公差值的1.25倍；b.对旋合长度大于3倍直径的螺纹，其中径公差为表3A中公差值的1.5倍。
3.对旋合长度大于15个螺距的螺纹，其表3B中的中径公差应按下面条文增大：a.对旋合长度大于15个螺距但小于或等于30个螺距的螺纹，其中经公差为表3B中标准旋合长度螺纹中径公差值的1.25倍；b.对旋合长度大于30个螺距的螺纹，其中径公差为表3B中公差值的1.5倍。
4.对表3B以外的特殊螺纹，其公差和允差应该利用列表公差或特殊螺纹的增量获得，或利用标准旋合长度螺纹的公式值计算。
统一螺纹标准（美制螺纹标准）加工参考统一螺纹标准（统一螺纹标准（UTS UTS UTS）规定了一种标准螺纹形式和其他一系列数据，包括公）规定了一种标准螺纹形式和其他一系列数据，包括公差、差、容差和名称，容差和名称，容差和名称，通常多用于美国和加拿大。
通常多用于美国和加拿大。
通常多用于美国和加拿大。
它和世界其他地方常用的它和世界其他地方常用的ISO 公制螺纹相同，有着6060°的牙型角，只是°的牙型角，只是UTS 螺纹的主要尺寸（外径和螺距）以英寸为单位，用分数表示，而不是以毫米为单位的整数值。
UTS 目前由美国机械工程师协会程师协会//美国国家标准化组织（美国国家标准化组织（ASME/ANSI ASME/ANSI ASME/ANSI）管理控制。
）管理控制。
）管理控制。
一. 标准：ANSI B1.1美国统一螺纹标准1. 统一螺纹（UN ）：1948年11月18日美国、英国和加拿大三国标准机构代表在华盛顿签订了协议，使三国的英制普通螺纹一致，这便是所谓的统一螺纹。
2. 统一螺纹的美国标准是ANSI B1.1，英国标准是BS 1580。
二. 统一螺纹牙型 1. 牙型角：60°2. 牙顶宽度：0.25P ；牙底宽度：0.125P ；牙底形状呈圆弧形。
三. 统一螺纹直径/螺距系列1. 统一螺纹直径/螺距组合按螺距分级有3个系列，即粗牙UNC 、细牙UNF 和特细牙UNEF 系列；不变螺距有8个系列，即4UN 、6UN 、8UN 、12UN 、16UN 、20UN 、28UN 和32UN 系列。
四. 统一螺纹的选择及应用1. UNC 粗牙螺纹系列 该系列通常在批量生产的螺栓、螺钉、螺母和其它一般工程上采用。
低搞拉强度的材料，如铸件、低碳钢和其它软材料上加工的内螺纹应采用粗牙螺纹，以使内螺纹获得最佳的脱扣强度。
UNC 螺纹适用于要求快速拆或有可能产生腐蚀和轻微损伤的部位。
2. UNF 细牙螺纹系列 该系列适用于不宜采用粗牙螺纹的螺栓、螺钉、螺母和其它应用场合。
螺丝标准规范标准就是规范，每个国家和部门都有自己的标准。
目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。
国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn（国家内部标准）等。
我们平常看到的像GB30，GB5783等等都是强制性的标准。
以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。
GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。
另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。
除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。
公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。
美制螺纹和英制螺纹都是以英寸为单位的。
美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。
由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。
例如像M16-2X60表示的就是公制的螺纹。
他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。
另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。
在平时的内销业务中，我们最常遇到的标准是GB（国标）和DIN（德标）。
在非芳生产品方面，主要会接触到以下几种标准：GB30；GB5783；GB5782；GB52；GB6170；GB818；GB819；GB845；GB846；GB70；DIN912；DIN933；DIN931等。
PT 是指錐度螺牙 ,外大內小 ,會越鎖越緊 ...一般用於管材連結與需裝各式油品的容器外邊的卸油處較多 ...如機床主軸座 ...油壓液壓站之類是英制牙 ...1"=25.4MMPT1/是 JIS标准的标明方法，对应GB的外锥管螺纹 )或许内锥管螺纹 )PT 是指韩国圆锥管螺纹，牙型角５５度，锥度１：１６请看《公制、美制和英制螺纹标准手册》一书PT 是指韩国圆锥管螺纹，牙型角５５度，锥度１：１６请看《公制、美制和英制螺纹标准手册》一书公制、美制和英制螺纹标准差别公制 ,螺纹 ,英制公制、美制和英制螺纹标准差别公制、美制和英制螺纹标准NPT，PT，G 都是管螺纹．NPT 是 National (American) Pipe Thread 的縮寫，屬於美国標准的60 度锥管螺纹，用於北美地區．国家標准可查阅GB/T12716-1991PT 是 Pipe Thread 的縮寫，是 55 度密封圓锥管螺纹，屬惠氏螺紋家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度規定为1:16．国家標准可查阅 GB/T7306-2000G 是 55 度非螺纹密封管螺纹，屬惠氏螺紋家族．标志为 G 代表圓柱螺紋．国家標准可查阅 GB/T7307-2001此外螺纹中的、、标志是指螺紋尺寸的直徑，單位是英吋．行內人往常用分來稱呼螺紋尺寸，一吋等於８分，吋就是２分，这样類推．G 仿佛就是管螺纹的统称 (Guan)，55，60 度的区分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标明为 Rc ------------------------------------------------------公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的差别，公制螺纹是 60 度等边牙型，英制螺纹是等腰55 度牙型，美制螺纹60 度。

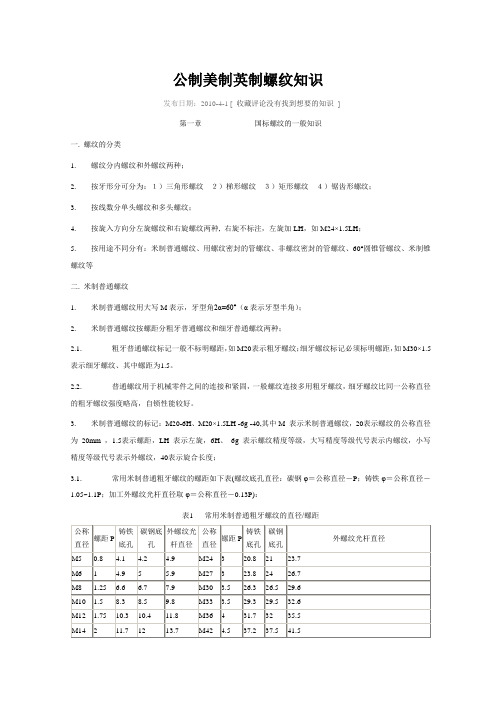

公制美制英制螺纹知识发布日期：2010-4-1 [ 收藏评论没有找到想要的知识]第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH -6g -40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm ，1.5表示螺距，LH表示左旋，6H、6g 表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。
螺纹标记（公制、美制和英制）1，公制螺纹标记：.11标记方法完整的螺纹标记由螺纹特征代号、尺寸代号、公差代号及其他代号组成。
螺纹特征代号用“M”表示。
单线螺纹的尺寸代号为“公称直径╳螺距”，公称直径和螺距数值的单位为毫米。
对粗牙螺纹，可以省略标注其螺距项。
多线螺纹的尺寸代号为“公称直径╳Ph导程、P螺距“、公称直径、导程.和螺距数值的单位为毫米.可以在后面增加括号说明线数(英文).公差带代号包含中径和顶径公差带代号, 中径公差带代号在前, 顶径公差带代号在后.内螺纹用大写字母,外螺纹用小写字母，.如果中径公差带代号和顶径公差带代号相同,则只标注一个公差带代号，.螺纹尺寸代号与公差带间用”━”号分开.大批生产的紧固件螺纹(中等公差精度和中等旋合长度,6H/6g)不标注其公差带代号。
表示螺纹配合时, 内螺纹公差带代号在前, 外螺纹公差带代号在后,中间用斜线分开.对旋合长度为短组和长组的螺纹,在公差带代号后应分别标注”S”和:”L”代号.旋合长度代号和公差带间用”━”号分开。
中等旋合长度组不标注.旋合长度代号（N）。
左旋螺纹应在旋合长度代号之后标注“LH”代号。
旋合长度代号与旋向代号间用”━”号分开。
右旋螺纹不标注旋向代号。
1.2 标记示例1.2.1普通螺纹特征代号和尺寸代号部分的标注公称直径为8mm、螺距为1mm的单线细牙螺纹：M8×1公称直径为8mm、螺距为1.25mm的单线粗牙螺纹：M8公称直径为16mm、螺距为1.5mm、导程为3mm的双线螺纹：M16×Ph3P1.5或M16×Ph3P1.5（two starts）1.2.2 增加公差带代号后的标注中径公差带为5g、顶径公差带为6g的外螺纹：M10×1-5g6g中径公差带和顶径公差带为6g的粗牙外螺纹：M10-6g中径公差带为5H、顶径公差带为6H的内螺纹：M10×10-5H6H中径公差带和顶径公差带为6H的粗牙内螺纹：M10-6H中径公差带和顶径公差带均为6g、中等公差径精度的粗牙外螺纹：M10中径公差带和顶径公差带均为6g、中等公差径精度的粗牙内螺纹：M10公差带为6H的内螺纹与公差带为5g6g外螺纹组成配合：M20×2-6H/5g6g公差带为6H的内螺纹与公差带为6g的外螺纹组成配合（中等精度、粗牙）：M201.2.3增加旋合长度代号后的标注短旋合长度的内螺纹：M20×2-5H-S长旋合长度的内、外螺纹：M6-7H/7g6g-L中等旋合长度的外螺纹（粗牙、中等精度的6g公差带）：M61.2.4 增加旋向代号后的标注（完整标注）左旋螺纹：M8×1-LH（公差带代号和旋合长度代号被省略）M6×0.75-5h6h-S-LHM14×Ph6P2-L-LH 或M14×Ph6P2（three starts）-L-LH右旋螺纹：M6（螺距、公差带代号和旋向代号被省略）2美制统一螺纹标注2.1美制统一螺纹的基本标记对标准系列、标准旋合长度和标准公差的统一螺纹，其标记包含五项基本内容。
各种螺纹标号含义
螺纹标号主要用于标识和描述螺纹的特性，以便于设计和加工。
以下是一些常见的螺纹标号及其含义：
1. UNC：统一标准螺纹，用于美国和加拿大。
2. ASC：美国标准协调螺纹，用于美国。
3. BSF：英国标准螺纹。
4. JIS：日本工业标准螺纹。
5. ISO：国际标准化组织螺纹。
6. UNC-2A：UNC螺纹的2A级公差。
7. UNC-2B：UNC螺纹的2B级公差，比2A更高。
8. UNC-3：UNC螺纹的3级公差，比2A和2B更低。
9. UNC-4：UNC螺纹的4级公差，用于高精度的应用。
10. UNF：细牙统一标准螺纹。
以上只是一部分常见的螺纹标号，实际上还有很多其他的螺纹标号和标准。
在选择和使用螺纹时，应根据具体的应用和需求来选择合适的产品和标准。

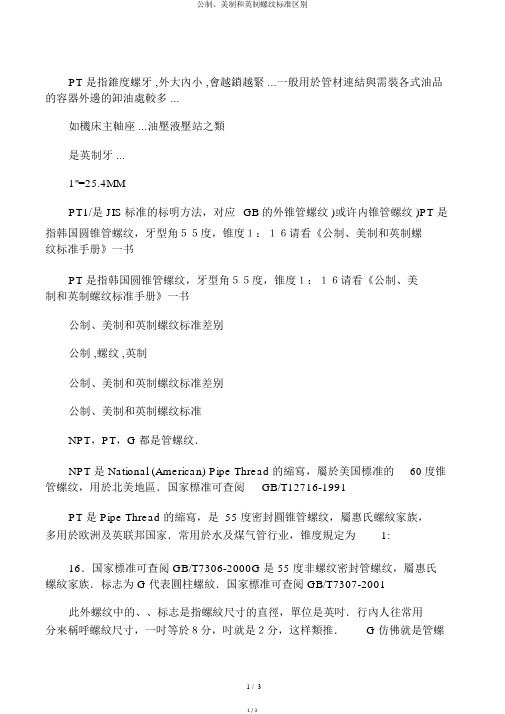

PT是指錐度螺牙,外大內小,會越鎖越緊...一般用於管材連結與需裝各式油品的容器外邊的卸油處較多...如機床主軸座...油壓液壓站之類是英制牙...1"=25.4MMPT1/是JIS标准的标注方法，对应GB的外锥管螺纹)或者内锥管螺纹)PT是指韩国圆锥管螺纹，牙型角５５度，锥度１：１６请看《公制、美制和英制螺纹标准手册》一书PT是指韩国圆锥管螺纹，牙型角５５度，锥度１：１６请看《公制、美制和英制螺纹标准手册》一书公制、美制和英制螺纹标准区别公制,螺纹,英制公制、美制和英制螺纹标准区别公制、美制和英制螺纹标准NPT，PT，G 都是管螺纹．NPT 是National (American) Pipe Thread 的縮寫，屬於美国標准的60度锥管螺纹，用於北美地區．国家標准可查阅GB/T12716-1991PT 是Pipe Thread 的縮寫，是55度密封圓锥管螺纹，屬惠氏螺紋家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度規定为1:16．国家標准可查阅GB/T7306-2000G 是55度非螺纹密封管螺纹，屬惠氏螺紋家族．标记为G 代表圓柱螺紋．国家標准可查阅GB/T7307-2001另外螺纹中的、、标记是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋等於８分，吋就是２分，如此類推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc ------------------------------------------------------公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
