测量仪表的性能指标
测量仪表的性能指标可通过其准确度、重现性、灵敏度响应时间、零点漂移和量程漂移等指标来反应。
（1）准确度也称精确度，即仪表的测量结果接近实值的准确程度。
可以用绝对误差或相对误差来表示：
绝对误差=测量值一真实值
相对误差=绝对误差/真实值
任何仪表都不能绝对准确地测量到被测参数的真实值，只能力求使测量值接近真实值。
在实际应用中，只能是利用准确度较高的标准仪表指示值来作为被测参数的真实值，而测量仪表的指示值与标准仪表的指示值之差就是测量误差。
误差值越小，说明测量仪表的可靠性越高。
（2）重现性。
是指在测量条件不变的情况下，用同一仪表对某参数进行多次重复测时，各测定值与平均值之差相对于最大刻度量程的百分比。
这是仪器、仪表稳定性的重要指标，一般需要在投运时和日常校核时进行检验。
（3）灵敏度。
指的是仪表测量的灵敏程度。
常用仪表输出的变化量与引起变化的被测参数的变化量之比来表示。
（4）响应时间。
当被测参数发生变化时，仪表指示的被测值总要经过一段时间才能准确地表示出来，这段和被测参数发生变化滞后的时间就是仪表的反应时间。
有的用时间常数表示（如热电阻测温），有的用阻尼时间表示（如电流表测电阻）。
（5）零点漂移和量程漂移。
是指对仪表确认的相对零点和最大量程进行多次测量后，平均变化值相对于量程的百分比。
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】仪表主要性能指标一、概述在工程式上仪表性能指标通常用精确度（又称精度）、变差、灵敏度来描述。
仪表工校验仪表通常也是调校精确度，变差和灵敏度三项。
变差是指仪表被测变量（可理解为输入信号）多次从不同方向达到同一数值时，仪表指示值之间的最大差值，或者说是仪表在外界条件不变的情况下，被测参数由小到大变化（正向特性）和被测参数由大到小变化（反向特性）不一致的程度，两者之差即为仪表变差，如图1-1-1如示。
变差大小取最大绝对误差与仪表标尺范围之比的百分比：（1-1-1）其中变差产生的主要原因是仪表伟动机构的间隙，运动部件的磨擦，弹性元件滞后等。
取胜着仪表制造技术的不断改进，特别是微电子技术的引入，许多仪表全电子化了，无可动部件，模拟仪表改为数字仪表等等，所以变差这个指标在智能型仪表中显得不那么重要和突出了。
灵敏度是指仪表对被测参数变化的灵敏程度，或者说是对被测的量变化的反应能力，是在稳态下，输出变化增量对输入变化增量的比值：（1-1-2）式中s-仪表灵敏度；ΔL-仪表输出变化增量；Δx-仪表输入变化增量；灵敏度有时也称"放大比"，也是仪表静特性贴切线上各点的斜率。
增加放大倍数可以提高仪表灵敏度，单纯加大灵敏度并不改变仪表的基本性能，即仪表精度并没有提高，相反有时会出现振荡现象，造成输出不稳定。
仪表灵敏度应保持适当的量。
然而对于仪表用户，诸如化工企业仪表工来讲，仪表精度固然是一个重要指标，但在实际使用中，往往更强调仪表的稳定性和可靠性，因为化工企业检测与过程控制仪表用于计量的为数不多，而大量的是用于检测。
另外，使用在过程控制系统中的检测仪表其稳定性、可靠性比精度更为重要。
二、精确度仪表精确度科称精度，又称准确度。
精确度和误差可以说是孪生兄弟，因为有误差的存在，才有精确度这个概念。
仪表精确度简言之就是仪表测量值接近真值的准确程度，通常用相对百分误差（也称相对折合误差）表示。

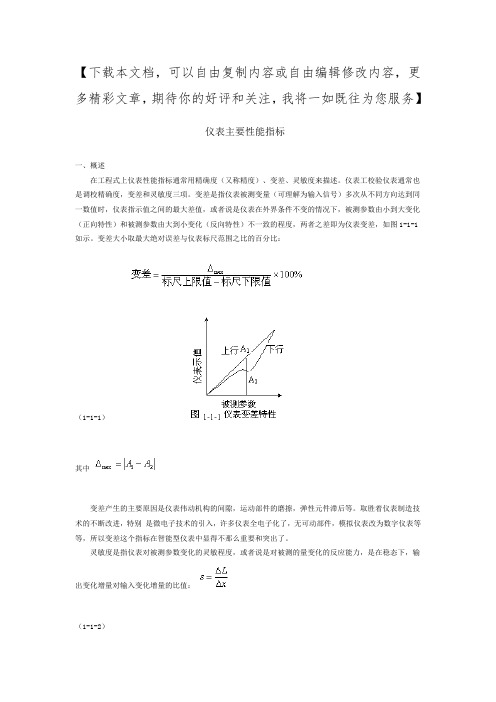

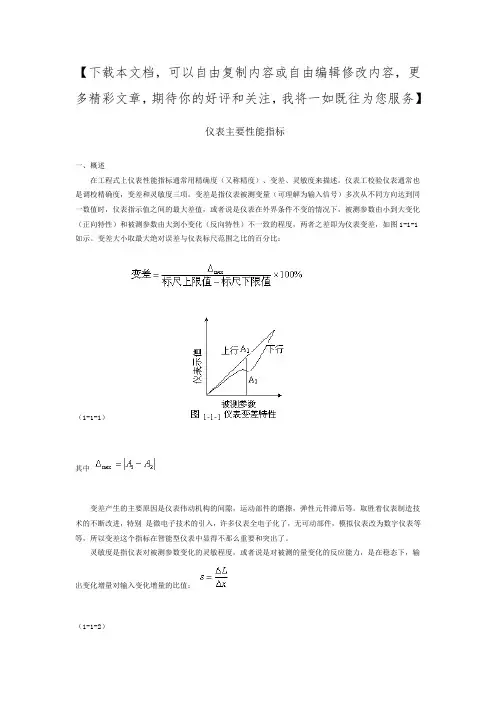

【下载本文档，可以自由复制内容或自由编辑修改内容，更 多精彩文章，期待你的好评和关注，我将一如既往为您服务】仪表主要性能指标一、概述在工程式上仪表性能指标通常用精确度（又称精度）、变差、灵敏度来描述。
仪表工校验仪表通常也是调校精确度，变差和灵敏度三项。
变差是指仪表被测变量（可理解为输入信号）多次从不同方向达到同一数值时，仪表指示值之间的最大差值，或者说是仪表在外界条件不变的情况下，被测参数由小到大变化（正向特性）和被测参数由大到小变化（反向特性）不一致的程度，两者之差即为仪表变差，如图i-i-i如示。
变差大小取最大绝对误差与仪表标尺范围之比的百分比： 变差=标尺上限跳尺下限值X100%(1-1-1)其中》- 7变差产生的主要原因是仪表伟动机构的间隙，运动部件的磨擦，弹性元件滞后等。
取胜着仪表制造技术的不断改进，特别 是微电子技术的引入，许多仪表全电子化了，无可动部件，模拟仪表改为数字仪表等 等，所以变差这个指标在智能型仪表中显得不那么重要和突岀了。
灵敏度是指仪表对被测参数变化的灵敏程度，或者说是对被测的量变化的反应能力，是在稳态下，输岀变化增量对输入变化增量的比值:(1-1-2)行A式中s-仪表灵敏度;△L-仪表输岀变化增量；△x-仪表输入变化增量；灵敏度有时也称”放大比”，也是仪表静特性贴切线上各点的斜率。
增加放大倍数可以提高仪表灵敏度,单纯加大灵敏度并不改变仪表的基本性能，即仪表精度并没有提高，相反有时会岀现振荡现象，造成输岀不稳定。
仪表灵敏度应保持适当的量。
然而对于仪表用户，诸如化工企业仪表工来讲，仪表精度固然是一个重要指标，但在实际使用中，往往更强调仪表的稳定性和可靠性，因为化工企业检测与过程控制仪表用于计量的为数不多，而大量的是用于检测。
另外，使用在过程控制系统中的检测仪表其稳定性、可靠性比精度更为重要。
二、精确度仪表精确度科称精度，又称准确度。
精确度和误差可以说是孪生兄弟，因为有误差的存在，才有精确度这个概念。
检测仪表的品质指标1. 引言在制造过程中，检测仪表的品质是确保产品质量和安全性的重要指标之一。
检测仪表不仅需要准确地测试和测量，还需要稳定可靠，以确保持续的性能和长时间的使用寿命。
本文将介绍一些常见的检测仪表品质指标，并对其进行详细说明和分析。
2. 精准度精准度是评估检测仪表测量结果与实际值之间偏差的能力。
精准度的误差可以是系统性的，即存在常数偏差，也可以是随机的，即存在随机误差。
一个优质的检测仪表应该具有高度的精准度，能够提供稳定而可靠的测量结果。
要评估检测仪表的精准度，可以使用统计方法，如平均偏差和标准偏差。
另外，还可以进行比较试验，将检测仪表与已知准确度更高的标准仪器进行对比。
3. 响应时间响应时间是指检测仪表对测试信号或输入变化的快速反应能力。
在一些需要实时监测和控制的应用中，响应时间可能是至关重要的。
一个优质的检测仪表应该能够在短时间内准确地识别和测量变化。
响应时间可以通过对检测仪表施加测试信号并观察它的响应时间来评估。
较低的响应时间意味着检测仪表具有更高的灵敏度和更快的反应速度。
稳定性是检测仪表保持长期性能的能力。
稳定性的好坏直接影响到检测仪表的可靠性和持久性。
一个优质的检测仪表应该在不同的环境条件下均能提供一致和准确的测量结果。
稳定性的评估可以通过持续性监测和记录检测仪表的测量结果来进行。
还可以对检测仪表进行温度和湿度等环境因素的变化测试，以验证其稳定性。
5. 分辨率分辨率是指检测仪表能够观测和测量的最小变化量。
一个具有高分辨率的检测仪表能够提供更为精细和准确的测量结果。
分辨率可以通过检测仪表的最小可分辨量来评估。
较高的分辨率意味着检测仪表能够检测到更小的变化量。
可靠性是指检测仪表在一段时间内连续工作而无需维修或更换的能力。
一个具有高可靠性的检测仪表能够在长期使用中保持其性能和精准度。
可靠性的评估可以通过历史数据和用户反馈来进行。
此外，还可以进行可靠性测试，如长时间运行测试和持续使用测试，以验证其可靠性。

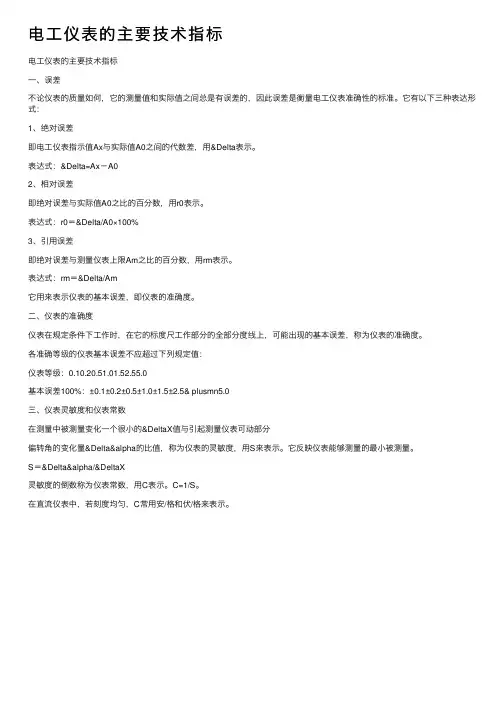

电⼯仪表的主要技术指标
电⼯仪表的主要技术指标
⼀、误差
不论仪表的质量如何，它的测量值和实际值之间总是有误差的，因此误差是衡量电⼯仪表准确性的标准。
它有以下三种表达形式：
1、绝对误差
即电⼯仪表指⽰值Ax与实际值A0之间的代数差，⽤&Delta表⽰。
表达式：&Delta=Ax－A0
2、相对误差
即绝对误差与实际值A0之⽐的百分数，⽤r0表⽰。
表达式：r0＝&Delta/A0×100%
3、引⽤误差
即绝对误差与测量仪表上限Am之⽐的百分数，⽤rm表⽰。
表达式：rm＝&Delta/Am
它⽤来表⽰仪表的基本误差，即仪表的准确度。
⼆、仪表的准确度
仪表在规定条件下⼯作时，在它的标度尺⼯作部分的全部分度线上，可能出现的基本误差，称为仪表的准确度。
各准确等级的仪表基本误差不应超过下列规定值：
仪表等级：0.10.20.51.01.52.55.0
基本误差100%：±0.1±0.2±0.5±1.0±1.5±2.5& plusmn5.0
三、仪表灵敏度和仪表常数
在测量中被测量变化⼀个很⼩的&DeltaX值与引起测量仪表可动部分
偏转⾓的变化量&Delta&alpha的⽐值，称为仪表的灵敏度，⽤S来表⽰。
它反映仪表能够测量的最⼩被测量。
S＝&Delta&alpha/&DeltaX
灵敏度的倒数称为仪表常数，⽤C表⽰。
C=1/S。
在直流仪表中，若刻度均匀，C常⽤安/格和伏/格来表⽰。

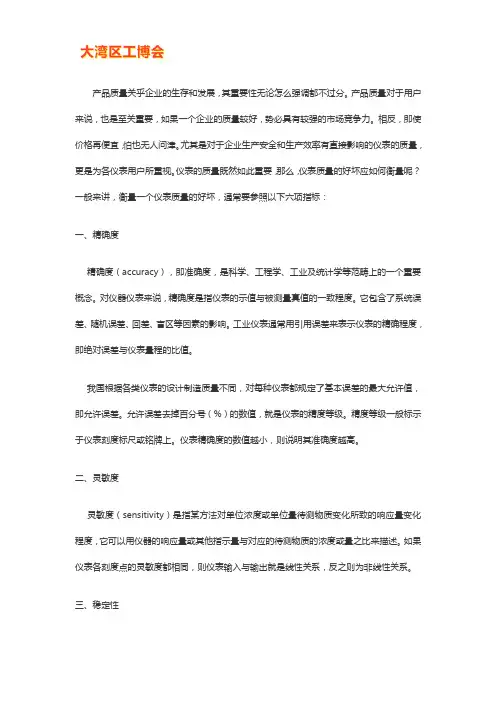

产品质量关乎企业的生存和发展，其重要性无论怎么强调都不过分。
产品质量对于用户来说，也是至关重要，如果一个企业的质量较好，势必具有较强的市场竞争力。
相反，即使价格再便宜，怕也无人问津。
尤其是对于企业生产安全和生产效率有直接影响的仪表的质量，更是为各仪表用户所重视。
仪表的质量既然如此重要，那么，仪表质量的好坏应如何衡量呢？一般来讲，衡量一个仪表质量的好坏，通常要参照以下六项指标：一、精确度精确度（accuracy），即准确度，是科学、工程学、工业及统计学等范畴上的一个重要概念。
对仪器仪表来说，精确度是指仪表的示值与被测量真值的一致程度。
它包含了系统误差、随机误差、回差、盲区等因素的影响。
工业仪表通常用引用误差来表示仪表的精确程度，即绝对误差与仪表量程的比值。
我国根据各类仪表的设计制造质量不同，对每种仪表都规定了基本误差的最大允许值，即允许误差。
允许误差去掉百分号（%）的数值，就是仪表的精度等级。
精度等级一般标示于仪表刻度标尺或铭牌上。
仪表精确度的数值越小，则说明其准确度越高。
二、灵敏度灵敏度（sensitivity）是指某方法对单位浓度或单位量待测物质变化所致的响应量变化程度，它可以用仪器的响应量或其他指示量与对应的待测物质的浓度或量之比来描述。
如果仪表各刻度点的灵敏度都相同，则仪表输入与输出就是线性关系，反之则为非线性关系。
三、稳定性稳定性（stability）是指测量仪器保持其计量特性随时间恒定的能力。
通常，稳定性是指测量仪器的计量特性随时间不变化的能力。
时间稳定性以稳定度表示，即示值在一段时间内随机变化量的大小，而使用条件变化的影响用影响误差表示。
比如，环境温度的影响，则以温度每变化1℃时仪表的变化量的有多大来表示。
仪表的稳定性指标是选择仪表时需要纳入考虑的一个关键因素，即在测量精度满足使用要求的前提下，应选择稳定性更高更好的仪表。
四、变差变差又称回差，是指仪表在上行程和下行程的测量过程中，同一被测变量所指示的两个结果之间的偏差，即仪表在规定的使用条件下，从上、下行程方向测量同一参数，两次测量值的差与仪表量程之比的百分数就是仪表的变差。

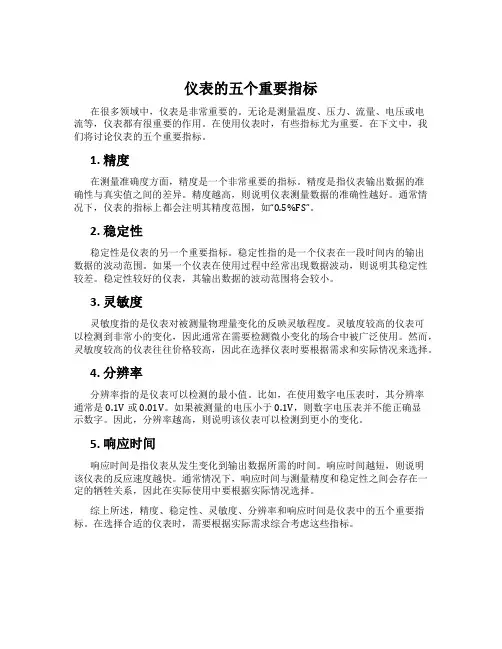

仪表的五个重要指标在很多领域中，仪表是非常重要的。
无论是测量温度、压力、流量、电压或电流等，仪表都有很重要的作用。
在使用仪表时，有些指标尤为重要。
在下文中，我们将讨论仪表的五个重要指标。
1. 精度在测量准确度方面，精度是一个非常重要的指标。
精度是指仪表输出数据的准确性与真实值之间的差异。
精度越高，则说明仪表测量数据的准确性越好。
通常情况下，仪表的指标上都会注明其精度范围，如“0.5%FS”。
2. 稳定性稳定性是仪表的另一个重要指标。
稳定性指的是一个仪表在一段时间内的输出数据的波动范围。
如果一个仪表在使用过程中经常出现数据波动，则说明其稳定性较差。
稳定性较好的仪表，其输出数据的波动范围将会较小。
3. 灵敏度灵敏度指的是仪表对被测量物理量变化的反映灵敏程度。
灵敏度较高的仪表可以检测到非常小的变化，因此通常在需要检测微小变化的场合中被广泛使用。
然而，灵敏度较高的仪表往往价格较高，因此在选择仪表时要根据需求和实际情况来选择。
4. 分辨率分辨率指的是仪表可以检测的最小值。
比如，在使用数字电压表时，其分辨率通常是0.1V或0.01V。
如果被测量的电压小于0.1V，则数字电压表并不能正确显示数字。
因此，分辨率越高，则说明该仪表可以检测到更小的变化。
5. 响应时间响应时间是指仪表从发生变化到输出数据所需的时间。
响应时间越短，则说明该仪表的反应速度越快。
通常情况下，响应时间与测量精度和稳定性之间会存在一定的牺牲关系，因此在实际使用中要根据实际情况选择。
综上所述，精度、稳定性、灵敏度、分辨率和响应时间是仪表中的五个重要指标。
在选择合适的仪表时，需要根据实际需求综合考虑这些指标。
电气仪表的性能指标和标准了解如何评估和选择合适的仪表设备在现代工业生产和科学研究中，电气仪表被广泛应用于测量、控制和监测过程中的电气信号。
为了确保生产过程的可靠性和精确性，选择合适的电气仪表设备至关重要。
了解电气仪表的性能指标和标准，对于评估和选择合适的仪表设备具有重要意义。
一、电气仪表的性能指标1. 精确度：精确度是衡量仪表测量结果与被测量值之间误差的指标。
根据仪表的准确度等级和精确度要求，选择具有合适精确度的仪表设备。
2. 测量范围：测量范围是指仪表能够正常工作的最大和最小测量值。
根据实际需求，选择适合测量范围的仪表设备。
3. 响应时间：响应时间是指仪表从接收到输入信号到输出结果稳定的时间。
根据被测量参数的变化速度和实际应用要求，选择具有适当响应时间的仪表设备。
4. 稳定性：稳定性是指仪表长时间使用时输出结果的变化情况。
选择具有稳定性好的仪表设备，以确保测量结果的准确性和可靠性。
5. 线性度：线性度是指仪表输出结果与被测量值之间的线性关系。
选择具有较高线性度的仪表设备，以确保测量结果的准确性。
二、电气仪表的标准了解1. 国际标准：国际上有许多仪表的标准，如国际电工委员会（IEC）发布的IEC 60051、IEC 60529等。
了解和遵循国际标准，有助于选择符合国际要求的仪表设备。
2. 行业标准：不同行业对仪表设备的性能指标和标准要求也有所不同。
如石化行业对于仪表的防爆性能有特殊要求。
了解和遵循所在行业的标准，有助于选择符合行业要求的仪表设备。
3. 国家标准：不同国家对仪表设备的性能指标和标准也有所规定。
了解和遵循所在国家的标准，有助于选择符合国家要求的仪表设备。
三、如何评估和选择合适的仪表设备1. 确定需求：首先要明确所需测量参数的性质、范围和准确度要求。
根据需求，选择符合要求的仪表设备。
2. 考察性能指标：根据上述电气仪表的性能指标，评估和比较不同仪表设备的性能。
选取性能指标满足要求的仪表设备。
仪表主要性能指标详解
一：灵敏度
灵敏度是指仪表对被测参数变化的灵敏程度， 或者说是对被测的量变化的反 应能力，其计算公式是：
△I
s 二 L X 式中s---仪表灵敏度，.：l ---仪表输出变化增量，UX----仪表输入变化增量。
灵敏度有时也称“放大比”，也是仪表静特性曲线上各点的斜率。
增加放大 倍数可以提高仪表灵敏度，单纯加大灵敏度并不改变仪表的基本性能， 即仪表精 度并没有提高，相反有时会出现振荡现象，造成输出不稳定。
仪表灵敏度应保持 适当的量。
其实在实际的使用中，仪表的稳定性和可靠性比仪表精度更被看重的一个指 标。
二•精确度
仪表精确度简称精度，又称准确度。
精确度和误差可以说是孪生兄弟，因为 有误差的存在，才有精确度这个概念。
仪表精确度简言之就是仪表测量值接近真 值的准确程度，通常用相对百分误差表示。
相对百分误差的表达式如下：
式中: ---- 检测过程中相对百分误差，（标尺上限值-标尺下限值）----仪表 测量范围，I —绝对误差，是被测参数测量值 x1和被测参数标准值x0之差。
所谓标准值是精确度比被测仪表高 3~5倍的标准测得的数值。
从式中可以看出，仪表精确度不仅和绝对误差有关，而且和仪表的测量范围 有关。
绝对误差大，相对百分误差就大，仪表精确度就低。
如果绝对误差相同的 两台仪表，其测量范围不同，那么测量范围大的仪表相对百分误差就小， 仪表精 确度就高。
精确度是仪表很重要的一个质量指标，常用的精度等级来规范和表示。
精度等级就是最大相对百分误差去掉正负号和 ％。
按国家统一规定划分的等级有 0.005,0.02,0.05,0.1,0.2,0.35,0.5,1.0,1.5,2.5,4等。
仪表精度等级一般都标志在仪表 标尺或标牌上，数字越小，说明仪表精确度越高。
要提高仪表精确度，就要进行误差分析。
误差通常可以分为疏忽误差、缓变 误差、系统误差和随机误差。
疏忽误差是指测量过程中人为造成的误差， 一则可 以克服，二则和仪表本身没有什么关系。
缓变误差是由于仪表内部元器件老化过 程引起的，它可以用更换元器件、零部件或通过不断校正加以克服和消除。
系统 误差是指对同一被测参数进行多次重复测量时，所出现的数值大小或符号都相同 的误差，或按一定规律变化的误差，可以通过分析计量加以处理，使其最后的影 响减到最小，但是难以消除。
随机误差是由于某些目前尚未被人们认识的偶然因 素所引起，其数值大小和性质都不固定，难以估计，但可以通过统计方法从理论 上估计其对检测结果的影响。
误差来源主要指系统误差和随机误差。
在用误差表 示精度时，是指随机误差和系统误差之和。
三•复现性
测量复现性是在不同测量条件下，如不同的方法，不同观测者，在不同的检 测环境对同一被检测的量进行检测时， 其测量结果一致的程度。
测量复现性作为 仪表的性能指标，表征仪表的特性尚不普及，但是随着智能仪表的发展和完善， 复现性Z
标尺上限值一标尺下限值 100%
必将成为仪表的重要性能指标。
测量复现性通常用不确定度来估计。
不确定度是由于测量误差的存在而对被测量值不能肯定的程度，可采用方差或标准差表示。
不确定度的所有分量分为两类：A类：用统计方法确定的分量
B类：用非统计方法确定的分量
设A类不确定度的方差为si（标准差为s），B类不确定度假定存在的相应近似方差为u'（标准差为U i ），则合成不确定度为：
任S2吃u：
四，稳定性
在规定工作条件内，仪表某些性能随时间保持不变的能力称为稳定性。
仪表稳定性是仪表工十分关心的一个性能指标。
由于仪表使用环境恶劣，被测量的介
质温度、压力变化也相对比较大，在这种环境中投入仪表使用，仪表的某些部件随时间保持不变的能力会降低，仪表的稳定性会下降。
衡量或表征仪表温定性现在尚未有定量值，目前通常用仪表零点漂移来衡量仪表的稳定性。
一般有如下认定：仪表投入运行一年之中零点没有漂移，说明这台仪表稳定性好，相反仪表投入运行不到3个月，仪表零点就漂移了，说明仪表的稳定性不好。
仪表稳定性的好坏直接关系到仪表的使用范围，有时直接影响生产。
仪表稳定性不好，仪表维护量大，占用人力多。
五，可靠性
仪表可靠性是仪表工追求的另一个重要性能指标。
可靠性和仪表维护量是成反比的，仪表可靠性高说明仪表维护量小，反之仪表维护量就大。
对于检测与过程控制仪表，大部分安装在管道、各类塔、釜、罐、器上，而且生产的连续，还有有毒、易燃易爆等，这些都给仪表维护增加了很多困难，既要考虑生产安全，又关系到仪表维护人员人身安全，所以检测和过程控制仪表要求维护量越小越好，亦即要求仪表可靠性尽可能的高。
