上海疁城实验学校物理光的折射 透镜同步单元检测(Word版 含答案)

沪教版八年级物理上册同步检测2.2 光的折射
一、单项选择题（共15小题；共60分）
1. “潭清疑水浅”，产生这一现象的原因是
A. 光的直线传播
B. 光的反射
C. 光的折射
D. 与光的传播无关
2. 下图现象中属于光的折射现象的是
A. B.
C. D.
3. 有一盛水的圆柱形敞口容器，水面的升降可由进水管和出水管调节。

在其右侧某一
高度朝确定方向射出一激光束，在容器底部中央产生一个光斑，如图所示。

该光斑
A. 是激光束经水面反射后形成的；若向右移动，表明水面上升
B. 是激光束经水面反射后形成的；若向左移动，表明水面上升
C. 是激光束经水面折射后形成的；若向左移动，表明水面下降
D. 是激光束经水面折射后形成的；若向右移动，表明水面下降
4. 潜水员从水中斜看岸上的人，他看到的人的高度与人的实际高度相
比
A. 高一些
B. 低一些
C. 一样高
D. 无法判断
5. 如图所示的四种情景，属于光的折射现象的是
A.
水中倒影
B.
日食形成
C.
小孔成像
D.
放大镜把字放大
6. 张芳在湖畔看到：柳树在水中摇曳，船儿在水面荡漾，鱼儿在白云中穿梭。

她所看
到的景物中，是由于光的折射形成的是
A. 船儿
B. 白云
C. 鱼儿
D. 柳树
7. 署假中，小张陪着爷爷到湖里去叉鱼。

小张将钢叉向看到鱼的方向投掷，总是叉不
到鱼。

如图所示的四幅光路图中，能正确说明叉不到鱼的原因的是。

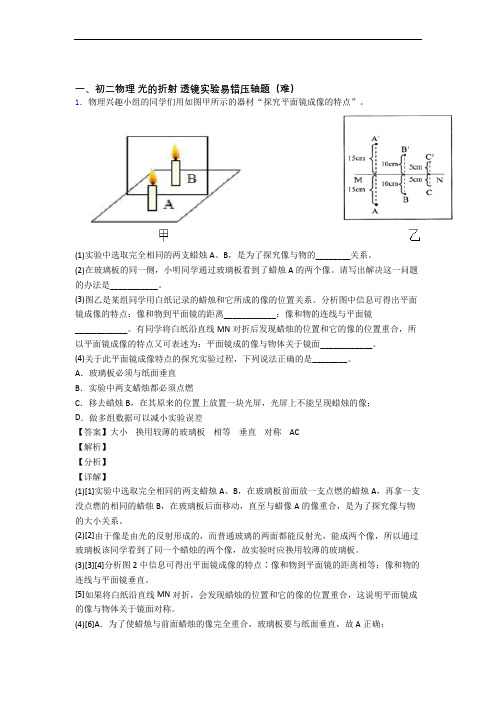

一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。

(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。

(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。

请写出解决这一问题的办法是___________。

(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。

分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。

有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。

(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。

A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。

(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。

(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。

[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。

(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。

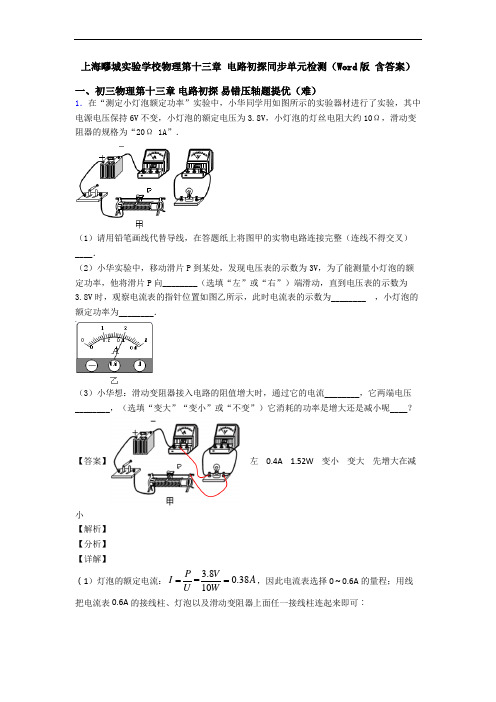

上海疁城实验学校物理第十三章 电路初探同步单元检测（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

一、初二物理光的折射透镜实验易错压轴题（难）1．探究凸透镜成像的规律：(1)实验所用凸透镜的焦距为10cm。

某次实验情形如图甲所示，此时光屏上恰好得到烛焰清晰的像，则物距u=______cm，烛焰的像应为图乙中的______，生活中的______就是利用这一原理工作的。

(2)在图甲所示实验情形下，紧靠凸透镜加放另一透镜，发现光屏上的像变模糊。

保持蜡烛和凸透镜的位置不变，只将光屏向右移动又重新得到清晰的像，则所加的透镜为______。

【答案】30 C 照相机凹透镜【解析】【分析】【详解】(1)[1]由图甲可知，凸透镜在50cm刻度处，蜡烛在20cm刻度处，则物距u=50cm-20cm=30cm[2][3]由图可知，物距大于像距，且光屏上成清晰的像，此时成的是倒立、缩小的实像，所以烛焰的像应该是图乙中的C，生活中照相机是利用这一原理工作的。

(4)[4]保持蜡烛和凸透镜的位置不变，只将光屏向右移动又重新得到清晰的像，即相对于没加透镜之前像距变大了，说明成像光线被扩散了，所以加的透镜为凹透镜。

2．在“探究凸透镜成像规律”的实验中，凸透镜焦距为10cm。

蜡烛、透镜和光屏的位置如图所示。

(1)点燃蜡烛后，在调整过程中，应调整光屏、凸透镜或烛焰，使三者的中心大致在_________上；(2)当调节到如图所示的位置时，光屏上出现最清晰的倒立、_________（选填“放大”、“缩小”或“等大”）的烛焰的实像；生活中我们使用的_________就是利用了该原理（选填“投影仪”、“照相机”或“放大镜”）；(3)小明将自己的一个近视眼镜片放在图中烛焰和透镜之间，光屏上的像变模糊了，此时应将光屏向_________（选填“左”或“右”）移动，光屏上再次呈现清晰的像；(4)随着蜡烛燃烧变短，可将凸透镜向____（选填“上”或“下”）移动，以便使像仍成在光屏中央；(5)若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是_________（选填“完整的像”、“一半的像”或“无法成像”）。

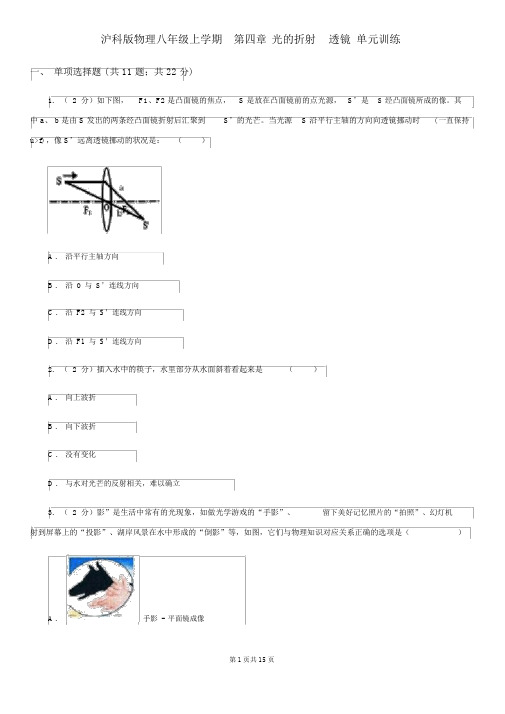

沪科版物理八年级上学期第四章光的折射透镜单元训练一、单项选择题 ( 共 11 题；共 22 分)1.（2分）如下图，F1、F2 是凸面镜的焦点，S 是放在凸面镜前的点光源，S’是S 经凸面镜所成的像。

其中 a、 b 是由 S 发出的两条经凸面镜折射后汇聚到S’的光芒。

当光源S 沿平行主轴的方向向透镜挪动时( 一直保持u>f) ，像 S’远离透镜挪动的状况是：（）A .沿平行主轴方向B .沿O与S’连线方向C .沿F2与S’连线方向D .沿F1与S’连线方向2.（2分）插入水中的筷子，水里部分从水面斜着看起来是（）A .向上波折B .向下波折C .没有变化D .与水对光芒的反射相关，难以确立3.（2分）影”是生活中常有的光现象，如做光学游戏的“手影”、留下美好记忆照片的“拍照”、幻灯机射到屏幕上的“投影”、湖岸风景在水中形成的“倒影”等，如图，它们与物理知识对应关系正确的选项是（）A .手影-平面镜成像B.拍照-光的反射C .投影-凸面镜成像D.倒影-光的折射4.（2分）以下说法不正确的选项是（）A .平面镜所成的是正立、等大的实像B .凸面镜所成的像都是倒立的C .凸面镜可改正近视眼D .凹面镜可改正近视眼5.（ 2 分）（2009·河北中考）如图是物体 A 经过凸面镜 ( 透镜未标出 ) 成像的表示图 . 当凸面镜放在哪点时，才能产生图中所成的像A′（）A . a点B . b点C . c点D . d点6.（2分）以下对于光现象的说法正确的选项是（）A .发生漫反射时，每条光芒的反射角都等于入射角B .岸边的树木在水中的“倒影”，是光的折射形成的C .察看到厚玻璃板下边的字比实质地点高，是光的反射形成的D .人走近平面镜时，人在镜中所成的像会变大7.（2分）一束光从空气射向透明物质，发生反射与折射，若入射光芒与折射光芒间的夹角是160°，反射光线与折射光芒间的夹角是110°，则入射角和折射角的大小分别是（）A . 45 °，25°B . 25 °，45°C . 45 °，65°D . 65 °，45°8.（2分）以下对于光现象的描绘中，正确的选项是（）A .空中楼阁是因为光的反射形成的B .月食的形成与“小孔成像”的原理是同样的C .“潭清疑水浅”与“池水映明月”的形成原由是同样的D .雨过天晴后天空中出现的彩虹是光的反射现象9.（ 2 分）（2012?贵宾）如下图是“天网监控系统”的重要构成部分﹣摄像头，该摄像头的主要光学零件是（）A.凸面镜B.凹面镜C.平面镜D.凹面镜10. （ 2 分）物体放在凸面镜前某一地点时，在透镜另一侧离透镜10cm的光屏上成一个倒立减小像，当物体移至凸面镜前10cm 处，所成的是（）A .倒立减小的实像B .倒立放大的实像C .正立放大的虚像D .正立等大的虚像11.（2分）如下图的四幅图中，下边四个选项中正确的选项是（）A .②图表示近视眼，①图表示远视眼改正B .③图表示近视眼；①图表示近视眼改正C .②图表示远视眼，④图表示近视眼改正D .③图表示远视眼；④图表示近视眼改正二、填空题 ( 共 11 题；共 29 分)12.（2分）小刚同学在湖畔树荫下纳凉，发现地面上有好多圆形光斑，这是因为光的________形成的太阳的像，她看到湖水中有鱼，看到的“鱼”是光的________现象形成的．13.（3 分）郊游时，同学们看到：①水中的鱼；②正午树荫下的亮斑；③岸边树木花草在水中的“倒影“；④自己在阳光下的影子；⑤潭清疑水浅。

沪粤版八年级物理上册《3.4光的折射规律》同步测试题及答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的现象中，和“海市蜃楼”的光学原理相同的是（）A．水中倒影B．树荫下圆形光斑C．手影D．铅笔“折断”2．如图所示，一束光在玻璃砖和空气两种介质的界面上发生了反射和折射现象，由图可知（）A．AD为法线B．折射角为20°C．EO为入射光线D．AD的右侧为玻璃砖3．下列四种光现象中，由光的反射形成的是（）A．雨后彩虹B．水中倒影C．日食D．海市蜃楼4．如图所示的光现象中，由于光的折射形成的是（）A．桥的“倒影”B．变幻的“手影”C．“折断”的铅笔D．金色的“日环食”5．如图所示，一些金属条被科技馆工作人员按特殊的方式摆放后，在灯光的照射下就出现了栩栩如生的“飞机”。

以下现象与“飞机”的形成原理相同的是（）A．小孔成像B．海市蜃楼C．潭清疑水浅D．镜中“花”、水中“月”二、填空题6．如图所示为光在空气和玻璃中的传播情况，从图中可以看出是反射光线，入射角是度，折射角是度，折射光线在中（选填“空气”或“玻璃”）。

7．道路改造时用沥青代替水泥，行车时感觉更平稳，并且噪音更小了。

行车更平稳是因为沥青路面比水泥路面软，噪音小是因为沥青道路上有许多微孔，可以在（选填“声源处”、“传播过程中”或“接收处”）减弱噪声；如图所示，将一枚硬币放在碗底，沿碗壁缓缓向碗中加水，在A处又能看到“硬币” （选填“实像”或“虚像”）。

8．11月8日晚，全国人民围观了“红月亮”遇上月掩天王星这一天文现象，月食时产生的“红月亮”主要是因为挡住了直接照射到的太阳光，但也有一部分的太阳光经过地球大气层（选填“直线传播”、“反射”或“折射”）后照到了月亮上，其中红光穿透力强，大多数照射到月亮上的光是红色或者偏红色。

9．小明在桥上发现水中的“鱼”在“云”中穿梭。

沪教版八上物理第二章 2.2光的折射一、单项选择题（共10小题；共20分）1. 下列关于光的折射的说法中正确的是A. 折射光线一定在法线和入射光线所确定的平面内B. 发生折射时，入射角总大于折射角C. 光从一种透明物质进入另一种透明物质时，光的传播方向一定会发生改变D. 光线从玻璃中斜射入空气中时，入射角大于折射角2. 筷子放在盛有水的碗里，从侧面看去筷子发生了弯折，这是光的A. 折射现象B. 反射现象C. 漫反射现象D. 镜面反射现象3. 当光从玻璃中斜射入空气中时，如果改变入射角，使入射角减小，则A. 反射角减小，折射角不变B. 反射角减小，折射角减小C. 反射角不变，折射角减小D. 反射光线与折射光线间的夹角减小4. 如图所示，一个潜水员想登上敌人的战船，不幸在水中时就被船上的卫兵发现，则卫兵看到的是A. 因光的折射形成的潜水员的实像B. 因光的折射形成的潜水员的虚像C. 因光的反射形成的潜水员的虚像D. 潜水员自身5. 如图所示，能正确表示光从空气中斜射入玻璃中的光路的选项是A. B.C. D.6. 如图所示，能正确表示光从水中斜射入空气中的光路的选项是A. B.C. D.7. 光从一种介质射向另一种介质时，光的传播方向A. 一定改变B. 一定不会改变C. 有可能不改变D. 无法确定8. 如图所示，光线在空气中射过两面平行的玻璃砖，正确的光路图是A. B.C. D.9. 图中描述的现象属于光的折射的是A.日偏食B.湖边夜景C.筷子变弯折D.汽车观后镜10. 光从空气斜射入水中，入射角是，则折射角可能是A. B. C. D.二、填空题（共7小题；共28分）11. 光从一种介质入，传播方向发生的现象叫做光的折射。

12. 小明到湖边游玩，他站在岸上朝湖水中看，看到了①岸上的树的倒影；②水中的鱼；③空中的鸟的倒影；④自己在水中的倒影。

他看到的景象属于光的反射形成的是，属于光的折射形成的是。

13. 如图所示是光从水中斜射入空气中时的光路图，界面是，法线是，入射光线是，折射光线是，入射角是，折射角是。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究光的折射规律时，从水面上方看水中的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:u/mm306090120150180v/mm23456790113134A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。

B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。

C．用刻度尺测量灯泡b到水面的距离。

（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为_____cm。

（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:_______（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示_________。

（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如上表所示。

根据表中数据，请在图乙坐标中描点作出v-u关系图线。

（___________）由图线可知，v与u成______(选填“正比”、“反比”)。

【答案】8.20 像与物到镜面的距离相等灯泡a的深度正比【解析】【详解】(1)[1]从图甲可以看到，灯泡b到水面的距离为8.20cm；(2)[2]根据平面镜的成像规律可知，灯泡b到水面的距离大小等于灯泡b的像到水面的距离，而灯泡b的像与灯泡a的像是重合的，所以灯泡a的像到水面的距离与灯泡b到水面的距离一定相等；(3)[3]测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，因为光的折射，刻度尺的零刻度线真实位置应该是在灯泡a的位置，所以刻度尺在水面处的示数表示灯泡a的深度；(4)[4]根据表中数据，在坐标中描点作出v-u关系图线，如下图所示；[5]由图线可知，v与u成正比。

2．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；3．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗4．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

一、选择题1．关于光现象，下列关联错误的是（）A．影子的形成——光的直线传播B．缥缈不定的海市蜃楼——光的反射C．“老花眼”戴“老花镜”——凸透镜对光有会聚作用D．朗朗夜空中的星光闪烁——光的折射2．如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．投影仪就是利用这一成像原理制成的B．实验中烛焰在光屏上成的像是放大的C．为了从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板D．将蜡烛向右移动靠近凸透镜，当放置在F和O之间时，光屏上将找不到像3．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，光屏上出现了清晰的像，则这个像是（）A．倒立缩小的实像B．倒立放大的实像C．倒立等大的实像D．正立放大的虚像4．如图所示，小明将蜡烛、凸透镜（f=10cm）、光屏依次摆放在光具座上，光屏上成清晰的烛焰像，然后进行了如下的操作和判断（每次操作均在图中基础上），下列说法正确的是（）A．根据图中凸透镜成像原理可制成投影仪B．将蜡烛放在45cm刻度线处，移动光屏，光屏上成正立放大的烛焰像C．小明把自己的眼镜放在蜡烛和透镜之间，然后向左移动光屏，光屏上可再次成清晰的烛焰像，由此可以判断小明戴的是近视镜D．将蜡烛沿光具座移动15cm，再适当移动光屏，一定能在光屏上成清晰放大的烛焰像5．如图所示，手机扫描物品上二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏。

下列说法正确的是（ ）A ．物品上的二维码是光源B ．要使屏幕上二维码的像变小，需将手机远离二维码C ．扫码时二维码要位于摄像头一倍焦距与二倍焦距之间D ．影像传感器上成的是正立的实像6．以下是学习了“平面镜成像”和“凸透镜成像”的知识后，总结出的关于像的一些特点，其中正确的是（ ）A ．有些虚像可以用光屏承接B ．像的大小都与物体到镜的距离有关C ．实像不是放大的就是缩小的D ．实像一定能用光屏承接7．如图所示，关于远视眼的形成和矫正方法，正确的是（ ）A ．①③B ．②④C ．①④D ．②③8．关于生活中的光现象，下列说法正确的是（ ）A ．平面镜成像时，物体与平面镜的距离越远，所成的虚像越小B ．凸透镜成实像时对光线有会聚作用，成虚像时对光线有发散作用C ．因为光的折射，我们观察到日出的时刻会比实际日出的时间早D ．人站在河边看到自己在水中的倒影，是由于光的折射形成的虚像9．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，在光屏上呈现一个清晰的烛焰的像。

2023-2024学年上海版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计8小题，每题3分，共计24分）1.小明通过透镜观察“美丽迁安”四个字，看到的情形如图所示，下列说法不正确的是（）A. 该透镜可以用作远视眼镜B. 利用该透镜可形成缩小的像C. 字到透镜的距离小于此透镜的焦距D. 该透镜可以用作照相机镜头【答案】C【解析】图中看到字是倒立的，放大的实像，在另一侧光屏上得到一个倒立，此透镜是凸透镜，A 、已知此透镜是凸透镜，故A正确；B、此透镜是凸透镜，在另一侧光屏上得到倒立，故B正确。

C 、2f\gt u\gt f 时、放大的实像；D、u\gt 2f 时、缩小的实像，故D正确。

2.如图甲所示，找一个圆柱形的玻璃瓶，里面装满水，把如图乙所示的一幅卡通图片一放在玻璃瓶的一侧，透过玻璃瓶，看到那幅卡通图片的像可能是（）A.B.C.D.【答案】A【解析】解：由于玻璃杯的上下是一样粗细的，相当于一个柱面透镜，成像时，像始终是正的；由凸透镜成像的规律可知，物体在一倍焦距内靠近焦点时，像正立且会逐渐变大；当物体在1倍焦距到2倍焦距之间时，所成的像是正立的、左右相反的放大的实像，远离焦点时像会逐渐变小；当物距为2倍焦距时，成的是正立的、左右相反的等大的实像；当物距大于2倍焦距时，成的是正立的、左右相反的缩小的实像，故可能看到的是 A 图像．故选 A．3.黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡，以下对于“看到未点亮灯泡”所画的光路图，正确的是（）A.B.C.D.【答案】B【解析】解：点亮的灯泡属于光源，会发出光线，未点亮的灯泡会反射点亮的灯泡的光线，使光线进入人的眼睛，从而人看到了未点亮的灯泡．故选 B．4.两位同学做捉迷藏游戏，甲同学躲在书橱的背后，通过穿衣镜能看到乙同学的眼睛，则乙同学（）A. 不能看到甲同学B. 一定可以看到甲同学的眼睛C. 一定能看到甲同学全身D. 以上说法都不对【答案】B【解析】解：在光的反射中，光路是可逆的，甲同学通过穿衣镜能看到乙同学的眼睛，那么乙同学也一定可以通过穿衣镜看到甲同学的眼睛，但不一定能看到甲同学的全身．故选 B．5.雨后的夜晚，当你迎着月光行走在有积水的路上，你会发现水洼处和干燥的地面亮度是不一样的（）A. 干燥的地面比较暗，水洼处比较亮B. 干燥的地面比较亮，水洼处比较暗C. 水面发生漫反射，干燥的地面发生的是镜面反射D. 只有镜面反射才遵守光的反射定律，漫反射不遵守反射定律【答案】A【解析】解：平静的水面，能发生镜面反射；地面凹凸不平，地面发生漫反射．ABC、迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，所以人感觉水洼处比较亮；地面发生漫反射，有很少的光线进入人的眼睛，所以人感觉地面比较暗．故A正确，BC错误；D、不管镜面反射还是漫反射，都要遵循光的反射定律，D错误．故选A．6.小刚用一只亮度较高但发光面积很小的LED灯、水凸透镜做实验。
