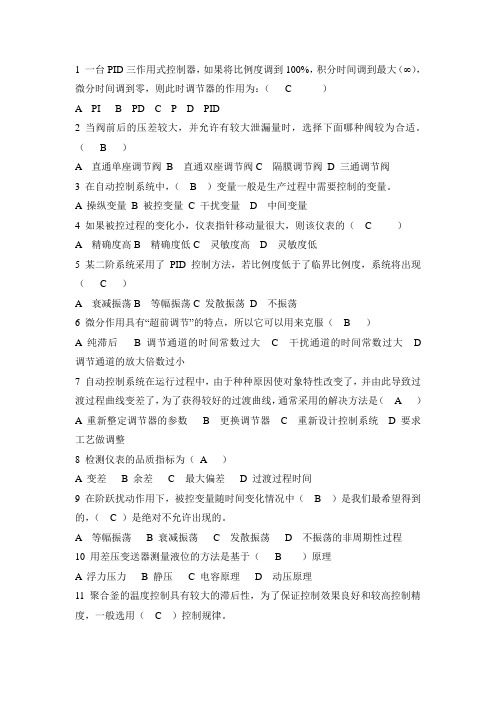

1 一台PID三作用式控制器,如果将比例度调到100%,积分时间调到最大(∞),微分时间调到零,则此时调节器的作用为:( C )A PIB PDC PD PID2 当阀前后的压差较大,并允许有较大泄漏量时,选择下面哪种阀较为合适。
( B )A 直通单座调节阀B 直通双座调节阀C 隔膜调节阀D 三通调节阀3 在自动控制系统中,( B )变量一般是生产过程中需要控制的变量。
A 操纵变量B 被控变量C 干扰变量D 中间变量4 如果被控过程的变化小,仪表指针移动量很大,则该仪表的( C )A 精确度高B 精确度低C 灵敏度高D 灵敏度低5 某二阶系统采用了PID控制方法,若比例度低于了临界比例度,系统将出现( C )A 衰减振荡B 等幅振荡C 发散振荡D 不振荡6 微分作用具有“超前调节”的特点,所以它可以用来克服( B )A 纯滞后B 调节通道的时间常数过大C 干扰通道的时间常数过大D 调节通道的放大倍数过小7 自动控制系统在运行过程中,由于种种原因使对象特性改变了,并由此导致过渡过程曲线变差了,为了获得较好的过渡曲线,通常采用的解决方法是( A )A 重新整定调节器的参数 B 更换调节器 C 重新设计控制系统 D 要求工艺做调整8 检测仪表的品质指标为(A )A 变差B 余差C 最大偏差D 过渡过程时间9 在阶跃扰动作用下,被控变量随时间变化情况中( B )是我们最希望得到的,( C )是绝对不允许出现的。
A 等幅振荡B 衰减振荡C 发散振荡D 不振荡的非周期性过程10 用差压变送器测量液位的方法是基于( B )原理A 浮力压力B 静压C 电容原理D 动压原理11 聚合釜的温度控制具有较大的滞后性,为了保证控制效果良好和较高控制精度,一般选用( C )控制规律。
A 比例B 比例+积分C 比例+积分+微分D 比例+微分12 当被测介质含有固体悬浮物时,且为电介质时,宜选用( A )流量计。
A 电磁B 涡轮C 涡街D 节流装置13 控制系统中控制器的正反作用方向的确定是依据:(B )A 实现闭环回路的正反馈B 实现闭环回路的负反馈C 系统的放大倍数恰到好处D 生产的安全性14 测量值与真实值之差称为( B )A 相对误差B 绝对误差C 系统误差D 最大偏差15 现有一块1.0级的压力表,需重新校验,算得最大相对百分误差为1.2%,则该仪表精度等级应定为( D )A 1.0级B 2.0级C 2.5级D 1.5级16 某容器内压力为10Mpa,应选用量程为( B )压力表。
《化工仪表及自动化》课程标准一、课程基本信息1.课程名称:化工仪表及自动化2.课程编码:3.适用专业:应用化工技术、煤化工技术4.课程学时:345.所属教学单位:化工学院二、课程性质与定位本课程是应用化工技术专业的专业基础课程,属于必修课程。
在整个专业人才培养方案中起到重要的基础和支撑作用,是帮助学生掌握生产工艺及设备控制操作的基础。
该课程从自动控制系统的基本概念入手,讲述自动控制系统的各个基本环节,包括被控对象、测量元件及变送器、显示仪表、自动控制仪表、执行器等;最后结合化工生产过程讲述几种典型常用仪表的使用与安装。
通过对本门课程的学习,应能了解化工仪表及自动控制的基本知识,理解自动控制系统的组成、基本原理及各环节的作用;能根据工艺要求,能了解化工对象的基本特性及其对控制过程的影响;能了解基本控制规律及其控制其参数与被控过程的控制质量之间的关系;能了解主要工艺参数(温度、压力、流量及物位)的基本测量方法和仪表的工作原理及其特点;在生产控制、管理和调度中,能正确地选用和使用常用的测量仪表和控制装置,使它们充分发挥作用;能在生产开停过程中,初步掌握自动控制系统的投运及控制器的参数整定;能在自动控制系统运行过程中,发现和分析出现的一些问题和现象,以便提出正确的解决方法。
通过本门课程及其先修课程的学习,取得化工总控工以及燃料检验工的相应技能证书,具备从事应用化工技术职业岗位的基本职业能力。
三、课程目标四、课程内容及学习任务设计1.课程整体设计五、考核与评价六、教学实施条件1.教学团队配备专兼职教师5人,其中双师型教师3 名,企业兼职教师2名,职称结构合理,分别负责依托校内实训室的理论实践教学,以及依托企业的实际工程案例教学,互补性强。
2.实践教学条件本课程采用“教、学、做”一体的教学方式,因此教室也是实训室,要求具有常用传感器、相应电子元件,电源、检测设备、并能容纳40人同时学习和实训的场地。
3.教材及主要参考文献高职高专规划教材《化工仪表及自动化》(第三版,厉玉鸣主编)4.其他条件《化工仪表及自动化》网络课程资源,包括电子教案、课件、部分教学视频、案例库、习题库等相关参考资料。
仪器仪表出厂检验报告---1. 引言本报告对所评估的仪器仪表进行了出厂检验,并记录了检验过程、检验结果和评估结论。
本次出厂检验旨在确保仪器仪表符合相关标准和规范,并能够满足客户的需求和期望。
2. 检验标准和目的本次出厂检验的基准是《仪器仪表检验标准》(GB/T -2013)和相关行业标准。
检验的目的是验证仪器仪表的性能、可靠性和安全性,并确定其是否满足特定的技术要求和生产规范。
3. 检验过程3.1 仪器仪表的外观检验在此步骤中,仪器仪表的外观和表面状态被检查和记录。
包括仪器仪表的尺寸、外壳、标识和刻度等是否清晰可见,是否存在明显的缺陷或损伤。
3.2 仪器仪表的功能检验根据技术要求和规范,检验人员按照产品说明书和相关测试方法对仪器仪表的各项功能进行了测试和评估。
包括仪器仪表的测量精度、分辨率、灵敏度、响应时间等方面的性能。
3.3 仪器仪表的电气安全性检验仪器仪表的电气安全性是评估仪器仪表是否符合相关的电气安全标准的重要指标。
在此步骤中,对仪器仪表的外部电源接口、绝缘电阻、接地电阻等进行了检测和评估。
4. 检验结果4.1 外观检验结果根据本次检验的结果,所评估的仪器仪表的外观状态良好,无明显的损伤或缺陷。
4.2 功能检验结果根据所进行的功能测试,仪器仪表的测量精度、分辨率和灵敏度等性能指标均符合技术要求和规范。
4.3 电气安全性检验结果仪器仪表的电气安全性检验结果表明,其外部电源接口、绝缘电阻和接地电阻等指标均满足相关的电气安全标准。
5. 评估结论根据本次出厂检验的结果,我们认为所评估的仪器仪表符合相关标准和规范,并能够满足客户的需求和期望。
同时,我们推荐在使用过程中遵循产品说明书和相关的维护保养指导,以保证仪器仪表的长期稳定性和可靠性。
6. 扩展建议在使用仪器仪表过程中,建议用户定期进行校准和维护,以确保其性能和精度的长期稳定。
另外,应注意避免仪器仪表的过载使用和受潮等恶劣环境。
---以上是《仪器仪表出厂检验报告》的内容,详细记录了出厂检验的整个过程和评估结果。
化工仪表及自动化教案(总87页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--化工仪表及自动化绪论内容提要化工自动化的意义及目的化工自动化的发展概况化工仪表及自动化系统的分类化工自动化的意义及目的加快生产速度、降低生产成本、提高产品产量和质量。
减轻劳动强度、改善劳动条件。
能够保证生产安全,防止事故发生或扩大,达到延长设备使用寿命,提高设备利用率、保障人身安全的目的。
生产过程自动化的实现,能根本改变劳动方式,提高工人文化技术水平,以适应当代信息技术革命和信息产业革命的需要。
化工自动化的发展情况20世纪40年代以前绝大多数化工生产处于手工操作状况,操作工人根据反映主要参数的仪表指示情况,用人工来改变操作条件,生产过程单凭经验进行。
低效率,花费庞大。
20世纪50年代到60年代人们对化工生产各种单元操作进行了大量的开发工作,使得化工生产过程朝着大规模、高效率、连续生产、综合利用方向迅速发展。
20世纪70年代以来,化工自动化技术水平得到了很大的提高20世纪70年代,计算机开始用于控制生产过程,出现了计算机控制系统20世纪80年代末至90年代,现场总线和现场总线控制系统得到了迅速的发展化工仪表及自动化系统的分类按功能不同,分四类:检测仪表 (包括各种参数的测量和变送)显示仪表 (包括模拟量显示和数字量显示)控制仪表 (包括气动、电动控制仪表及数字式控制器)执行器(包括气动、电动、液动等执行器)图0-1 各类仪表之间的关系1.自动检测系统利用各种仪表对生产过程中主要工艺参数进行测量、指示或记录的部分。
作用:对过程信息的获取与记录作用。
图0-2 热交换器自动检测系统示意图自动检测系统中主要的自动化装敏感元件传感器显示仪表敏感元件对被测变量作出响应,把它转换为适合测量的物理量。
传感器对检测元件输出的物理量信号作进一步信号转换显示仪表将检测结果以指针位移、数字、图像等形式,准确地指示、记录或储存。
仪表工题库简答题(含答案)1.计量器具的检定答案:表明和确认计量器具是否符合法定要求的程序,它包括检查、加标记和出具检定证书。
2.阻塞流答案:是指当调节阀两端压差增大到一定程度时,通过阀的流量将达到极限,进一步增加压差流量也不会再增加,这种极限流叫阻塞流。
3.全双工答案:当数据的发送和接收分由两根不同的传输时,通信双方都能在同一时刻进行发送和接收操作。
4.容错答案:是指对失效的控制系统元件进行识别和辛M尝,并能够在继续完成指定的任务,不中断过程控制的情况下进行修复的能力。
5.绝对黑体答案:辐射能落在物体上之后,物体能够将它吸收、反射或穿透,如果落在物体上的热辐射能被该物体全部吸收,叫做绝对黑体。
6.系统误差答案:在重复性条件下,对同一被测量进行无限多次测量所得结果的平均值与被测量的真值之差。
7.涡流答案:交变磁场中的导体内部将在垂直与磁力线的方向的截面上感应出闭合的环形电流,称涡流。
8.三相交流电答案:由三个频率相同、电势振幅相等、相位差互差120。
角的交流电路组成的电力系统,叫三相交流电。
9.阀的流量特性答案:调节阀相对开度和通过阀的相对流量之间的关系称为阀的流量特性。
10.现场总线答案:现场总线是应用在生产现场,在微机化测量控制设备之间实现双向串行多节点数字通信系统。
11.变频器答案:变频器一般是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
12.热电阻答案:热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。
当阻值变化时,工作仪表便显示出热电势所对应的温度值。
13.冗余系统答案:并行地使用多个系统部件,以提高错误检测和错误的校正能力,该系统称为冗余系统。
14.汇编语言答案:汇编语言是一种面向机器的程序设计语言,它是为特定的计算机或计算机系统设计的,汇编语言是用助记符来代表操作码,用地址符号来代替地址码的语言,它的指令和翻译成的机器语言指令之间的关系基本上是——对应的,因而编程质量高,执行速度快,占用存储空间小。
量。
热控题及答案热控知识竞赛试题-、填空(每题1分)1 .按照获得测量结果的方式不同.测量分为测量和测答:直接;间接。
2 .热工测量仪表一般有二和中间件三部分组成。
答:感受件;显示件。
3 . 弹簧管一般压力表的准确度等级有、和2.5三种。
答:1. O; 1. 54. 精密压力表的准确度等级有三种。
答;0. 25; 0. 4和0.1。
5. 电厂中常用的测量流量的节流元件是—和。
答:标准喷嘴;标准孔板。
6.评定仪表品质好坏的技术指标是仪表的稳定性、答:准确度等级,灵敏度。
和7.兆欧表俗称。
它是专供用来检测电气设备、供电线路的一种可携式仪表。
答:摇表;绝缘电阻。
8.帕的含义为:的力垂直且均匀地作用在面积上所产。
生的压力即为。
答:l牛顿,1平方米。
9.标准大气压是指在地球纬度为的海平面上的常年平均大气压力,其数值等于0°C下毫米水银柱垂直作用在底面上的压力。
答:45度,760。
10. 电接点水位计由测量筒(其上装有电装点)、及组成。
答:传送电缆;显示器。
11. 差压式水位计的工作原理是把变化转换成变化。
答:液位高度;差压。
12.在读取玻璃液体温度计时。
对于水银温度计要读取水银柱所示的温度,对于有机液体温度计,要读取液柱所示的温度。
答:凸面最高点;凹面最低点。
13.活塞式压力计在使用前,必须进行位置调整,以防止活塞和缸体间的。
答:水平;直接摩擦。
14.检定工作用热电偶,根据标准热电偶与被检热电偶的连接方式不同,可分法和法二种。
答:双极比较,微差。
15.在实际工作中,铜电阻R。
的数值按统一设计标准制成和二两种。
答:50欧;100欧。
16.用直流低电势电位差计在连续测量时,应经常校对电位差计的• 防止其变化而影响测量的。
答:工作电流;准确度。
17.万用表在使用时规定测试棒与表的连接是:将红色试棒与端相连,黑色试棒与端相连。
压合:+;—。
18.使用兆欧表测量绝缘电阻时,须将被测设备电源,并对较大电容的设备,方可进行测量。

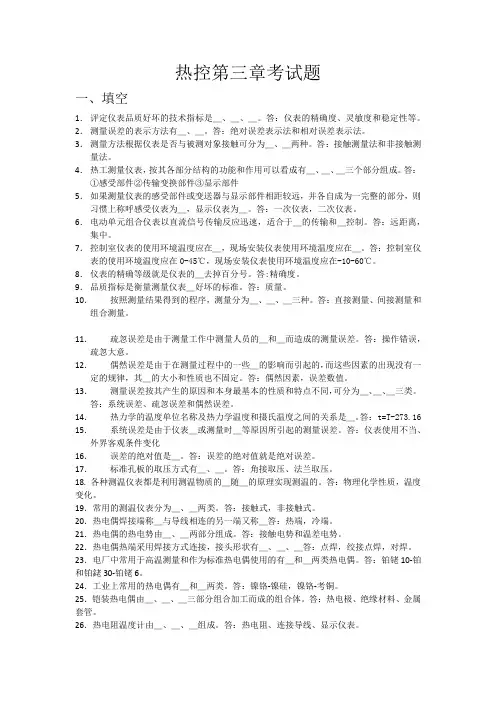

热控第三章考试题一、填空1.评定仪表品质好坏的技术指标是_、_、_。
答:仪表的精确度、灵敏度和稳定性等。
2.测量误差的表示方法有_、_。
答:绝对误差表示法和相对误差表示法。
3.测量方法根据仪表是否与被测对象接触可分为_、_两种。
答:接触测量法和非接触测量法。
4.热工测量仪表,按其各部分结构的功能和作用可以看成有_、_、_三个部分组成。
答:①感受部件②传输变换部件③显示部件5.如果测量仪表的感受部件或变送器与显示部件相距较远,并各自成为一完整的部分,则习惯上称呼感受仪表为_,显示仪表为_。
答:一次仪表,二次仪表。
6.电动单元组合仪表以直流信号传输反应迅速,适合于_的传输和_控制。
答:远距离,集中。
7.控制室仪表的使用环境温度应在_,现场安装仪表使用环境温度应在_。
答:控制室仪表的使用环境温度应在0-45℃,现场安装仪表使用环境温度应在-10-60℃。
8.仪表的精确等级就是仪表的_去掉百分号。
答:精确度。
9.品质指标是衡量测量仪表_好坏的标准。
答:质量。
10.按照测量结果得到的程序,测量分为_、_、_三种。
答:直接测量、间接测量和组合测量。
11.疏忽误差是由于测量工作中测量人员的_和_而造成的测量误差。
答:操作错误,疏忽大意。
12.偶然误差是由于在测量过程中的一些_的影响而引起的,而这些因素的出现没有一定的规律,其_的大小和性质也不固定。
答:偶然因素,误差数值。
13.测量误差按其产生的原因和本身最基本的性质和特点不同,可分为_、_、_三类。
答:系统误差、疏忽误差和偶然误差。
14.热力学的温度单位名称及热力学温度和摄氏温度之间的关系是_。
答: t=T-273.16 15.系统误差是由于仪表_或测量时_等原因所引起的测量误差。
答:仪表使用不当、外界客观条件变化16.误差的绝对值是_。
答:误差的绝对值就是绝对误差。
17.标准孔板的取压方式有_、_。
答:角接取压、法兰取压。
18. 各种测温仪表都是利用测温物质的_随_的原理实现测温的。
热工测量基础知识题库一、填空题A类1、测量的四个要素是(测量对象)(计量单位)(测量方法)(测量的准确度)。
2、测量方法分(直接)测量法、(间接)测量法和(组合)测量法。
3、测量误差是指(测量结果)和(被测量真实值)之间的误差。
测量误差有大小、正负和单位。
4、根据测量误差性质的不同,一般将测量误差分为(系统)误差、(随机)误差、(粗大)误差。
5、按照误差数值表示的方法,误差可分为(绝对误差)(相对误差)(引用误差)。
6、按照仪表使用条件来分,误差可分为(基本误差)(附加误差)。
7、按照被测量变量随时间变化的关系来分,误差可分为(静态误差)(动态误差)。
8、按照与被测量变量的关系来分,误差可分为(定值误差)(累计误差)。
9、用一只普通万用表测量同一个电压,每隔10分钟测量一次,重复测量10次,数值相差造成的误差属于(随机误差)。
10、测量方法和理论引起的误差属于(系统误差)。
11、用普通万用表测量电阻值时,如果没有反复调整零点而造成的误差属于(系统误差)。
12、使用人员读数不当造成的误差属于(系统误差)。
13、仪表安装位置不当造成的误差属于(系统误差)。
14、差压变送器承受静压变化造成的误差属于(系统误差)。
15、标准电池的电势值随环境温度变化造成的误差属于(系统误差)。
16、当表计不能满足厂家要求的工作条件时,可能带来(附加误差)。
17、在节流装置的流量测量中,因温度、压力等偏离设计条件而造成的误差属于(系统误差)。
18、看错刻度线造成的误差属于(疏忽误差)。
19、因精神不集中而写错数据造成的误差属于(疏忽误差)。
20、选错单位或算错数字造成的误差属于(疏忽误差)。
21、误差来源主要有(仪表误差、条件误差、人员误差、方法误差)。
22、测量范围0〜100℃的下限值(0℃),上限值(100℃),量程(100℃)。
23、测量范围-100〜-20℃的下限值(-100℃),上限值(-20℃),量程(80℃)。
《热工检测及仪表》复习题一、填空题1、、热工仪表的质量好坏通常用准确度、变差、灵敏度等三项主要指标评定。
2、仪表的准确度等级是根据允许误差定义的,例如若一台变送器量程为100℃,其准确度等级为0.5,则说明在变送器的允许误差为±0.5 ℃。
3、绝对误差等于测量值与真实值之差。
4、热电偶分度表是在参考端为 0 ℃度时测得的热电势,当时实际参考端温度不是该温度,必须进行冷端温度补偿。
5、某压力表测量范围为-25MPa~100MPa,准确度等级为1.0,则其测量的下限值为_-25MPa _,上限值为_100MPa _,其量程为__125MPa_,允许误差为__±1.25MPa__。
6、K分度号热电偶在室温下测得的热电势值为 0mV ,Pt100分度号热电阻在0℃时的电阻值为100Ω。
E分度号热电偶在室温下测得的热电势值为 0mV ,Cu50分度号热电阻在0℃时的电阻值为 50Ω。
7、热电偶与热电阻与仪表连接的接线盒不可与被测介质管道的管壁相接触,保证接线盒内的温度不超过 100℃范围。
接线盒的出线孔应朝下安装,以防密封不良,水汽灰尘沉积造成接线端子短路。
8、误差的表示方法有绝对误差和相对误差,按照误差的性质不同,可将误差分为系统误差、随机误差和粗大误差。
9、进行压力表校验时,标准表的测量范围应等于或稍大于被校验仪表的测量范围。
10、节流装置应安装在被测量管道的直管道,不能安装在靠近弯管道。
11、为了避免阀门对流体造成节流损失,流量调节阀装在检测仪表之后(前或后)。
12、用于测量流量的导压管线、阀门组回路中,当正压侧阀门或导压管泄漏时,仪表指示偏低,当负压侧阀门或导压管泄漏时,仪表指示偏高,平衡阀泄漏时,仪表指示偏低。
13、电接点水位计是利用锅水与蒸汽电导率的差别而设计的,它克服了汽包压力变化对水位的影响,可在锅炉启停及变参数运行时使用。
14、标准节流元件有标准孔板、标准喷嘴、文丘里管等。
化工仪表及自动化试题11.下列情况中()属于疏忽误差。
a.算错数造成的误差;b.记录错误造成的误差;c.加装错误导致的误差;d.弄错刻度导致的误差2.仪表的精度级别是指仪表的()。
a.误差;b.基本误差;c.最小误差;d.容许误差;e.基本误差和最大允许值3.仪表的精度与()有关。
a.相对误差;b.绝对误差;c.测量范围;d基本误差4.我们无法控制的误差就是()。
a.疏忽误差;d,缓变误差;c.随机误差;d系统误差5.由仪表内部元件老化过程所引发的误差称作()。
a.疏忽误差;b.缓变误差;c.随机误差;d.系统误差6.膜盒结构的差压变送器通常夫基差压比工作压力小得多,由于操作方式或其他因素难免会并使膜盒单向承压,为了并使测量元件不因此而受到影响,所以在膜盒结构中都存有()。
a.限位装置;b.锁定装置;c.泄压装置;d.单向过载保护装置7.差压测量管路冲洗时,应先关上()。
a.二次阀门;b.排污阀门;c.平衡阀门;d.一次阀门8.精确度为1/20的[wiki]游标卡尺[/wiki],其主尺与副尺每行刻度差距().a.o.5mm;b.0.1mm;c.o.05mm;d.o.olmm9.端子排在同列加装时,其间隔不应当大于()mm。
a.50;b.100;c.150;d.120010.在蒸汽流量阶跃减小扰动下,汽包水位().a.出现“虚假水位”;b.立即上升;c立即下降;d.不变11.铜热电阻测温范围就是()。
a.o~500℃;b.-200~850℃;c.0~1000℃;d.-50~150℃12.kx延展型热电偶补偿线正极为红色,负极为()。
a.绿色;b.黑色;c.紫色;d.白色1.a、b、d2.e3.b、c4.c5.b6.a7.c8.c9.c10.a11.b12.b13.冰和空气饱和水的平衡温度叫().a.[wiki]沸点[/wiki];b.凝固点;c.三相点;d.冰点14.下列热电偶中热电势最大,灵敏度最高的是()型热电偶。
