数字电力仪表的技术参数

多功能电力仪表PD194E-2S4介绍PD194E-2S4是一款多功能电力仪表，它能够测量电压、电流、功率因数以及电能等参数。

该仪表采用数字信号处理技术和精密传感器，具有测量精度高、稳定性好、抗干扰能力强等特点。

它广泛应用于各种电力系统中，包括电力生产、变电站、配电室、发电厂、铁路、机场等场所。

技术参数1.测量精度：0.5级2.输入信号：AC 100V，AC 0-5A，AC 0-10A3.测量范围：电压：90-120V，电流：0-10A4.功率因数：0.00-1.005.电能累积范围：0-99999999.9 kW·h主要功能电压测量PD194E-2S4能够测量输送线路的电压。

它的输入电压范围为90-120V，并且有较高的测量精度。

通过该仪表可以实时监测电压的变化，并能够在较短的时间内检测到电压异常。

电流测量PD194E-2S4采用非接触式传感器对电流进行测量。

它的输入电流范围为0-10A，并且有较高的测量精度。

该仪表可实时监测电流的变化，并能够在较短的时间内检测到电流异常。

功率因数测量PD194E-2S4能够测量输送线路的功率因数。

该仪表能够通过数字信号处理技术实现高精度的功率因数测量，并能够及时诊断输送线路的状态。

电能计量PD194E-2S4能够累积电能的使用量，并且能够根据设定的费率对电费进行计算。

该仪表可以定期记录电能使用情况，并能够及时发现异常情况。

应用场景PD194E-2S4广泛应用于各种电力系统中，包括电力生产、变电站、配电室、发电厂、铁路、机场等场所。

由于该仪表具有测量精度高、稳定性好、抗干扰能力强等特点，它能够提高电力系统的安全性和稳定性，有效地降低设备故障率，减少生产成本，提高经济效益。

结论多功能电力仪表PD194E-2S4是一款高精度、高稳定性、高抗干扰能力的电力测量仪器，它能够实现电压、电流、功率因数和电能等参数的测量和累积计量，有效地提高电力系统的安全性和稳定性，降低设备故障率，减少生产成本。

S系列测控表使用说明书江苏斯菲尔电气股份有限公司JIANGSU SFERE ELECTRIC CO., LTD一．概述数字式测控电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力测控需求而设计的系列产品。

能高精度的测量许多常用的电力参数，如三相电压、三相电流、六个单回路（或两个三相回路）电压（或电流）、三相有功功率、三相无功功率、频率、三相功率因数等；采用可视度高的LED来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。

数字式测控电力仪表有多种扩展功能可供选择：RS485的数字接口可实现仪表组网通讯功能；4路开关量输入和2-3路开关量(继电器内置)输出功能可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能）。

数字式测控电力仪表具有极高的性能价格比，作为一种先进的智能化、数字化仪表，可广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数的特点，能够完成业界不同PLC、工业控制计算机通讯软件的组网。

数字式测控电力仪表，能直接取代常规的数显仪表、报警表，且相对这些产品具有以下新特点：1. 1-3路继电器输出可灵活设置为遥控和越限报警两种模式，遥控模式又分为电平和脉冲两种方式，越限报警模式也可以根据需要设置成高报警，低报警或高低报警，设置更加灵活方便。

2.组合性更强（如增加了三电压三电流组合测量、6电压或6电流同时测量、有功功率无功功率功率因数组合测量等新品种、）。

3.测量精度更高,频率达0.1级，电压电流可达0.2级。

4．报警指示更直观，发光二极管以及数码管都可指示报警状态。

5．可扩展开关量输入功能。

二、 命名意义产品规格及功能1、命名意义目前已推出的产品型号有(42型、96型、46型、16型、B型)，其它型号的产品如果客户有需要可协商定做。

——NJ263使用手册多功能液晶电力仪表一、概述NJ263是一种具有可编程测量和显示全电量参数、电能脉冲输出,可选配RS-485数字通讯。

它广泛应用于变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级，实现LCD现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数性能参数电力参数测量输入参数及显示网络三相三线/三相四线电压额定值AC 100V/400V（订货时请说明）过负荷持续：1.2倍，瞬时：2倍/10s功耗<1V A(每相)阻抗>300KΩ精度RMS测量，精度等级0.5电流额定值AC 1A/5A(订货时请说明)过负荷持续：1.2倍，瞬时：10倍/5s功耗<0.4V A(每相)阻抗<20mΩ精度RMS测量，精度等级0.5频率45~65Hz精度0.1Hz功率有功、无功、视在功率，精度0.5级电能四象限计量，有功电能精度0.5级，无功电能精度1级显示可编程设置、切换、循环3排LCD显示电源工作范围AC/DC 85~265V 功耗≤5V A输出可编程数字接口RS-485，MODBUS-RTU协议脉冲输出2路电能脉冲输出，光耦隔离1环境工作环境温度：-10~55°C ，湿度：≤95%RH无凝露，海拔低于2500m,无腐蚀性气体场所储存环境-20~75°C，≤95%RH无凝露安全耐压输入和电源>2Kv，输入和输出>2KV,电源和输出>2KV绝缘输入、输出、电源对机壳>5MΩ外形尺寸96*96*89三、安装与接线1.安装尺寸外形尺寸开孔尺寸为91×91mm2.安装方法：1）.在固定的配电柜上，选择合适的地方开一个相应尺寸的安装孔。

2）.将仪表安装插入配电柜的仪表孔中。

3）.把铁卡件放入仪表壳体的洞内，用螺丝拧紧即可。

23．端子接线：右排:电源和功能输出(10芯)1 2 58 59 60 46 47 48 49 工作电源485A 485B GND AP+ AP- RP+ RP-左排: 信号(10芯)三相三线4 5 6 7 8 9 11 13 12 A相电流C相电流Ua Uc Ub3 左排:信号(10芯)三相四线4 5 6 7 8 9 11 12 13 14A相电流B相电流C相电流Ua Ub UcUn1）工作电源：NJ263系列电力仪表具备通用的（AC/DC）电源输入接口，若不作特殊说明，提供的是AC/DC 220V/110V电源接口的标准产品，仪表极限的工作电源电压为AC/DC85-265V，请保证所提供的电源适用于NJ263系列产品，以防止损坏产品。

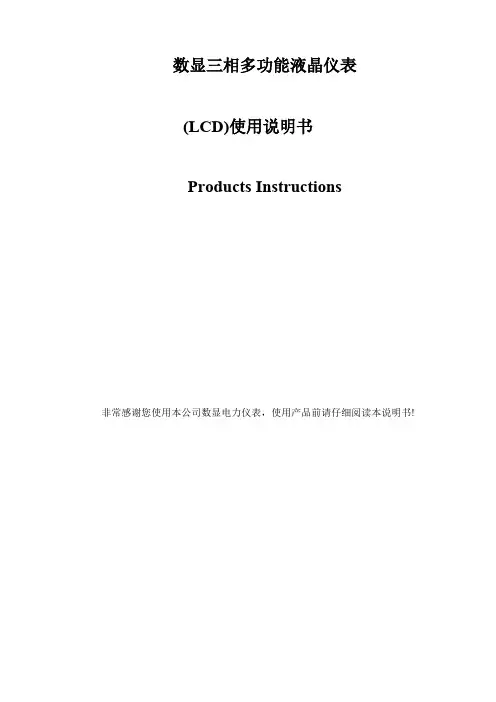

数显三相多功能液晶仪表(LCD)使用说明书Products Instructions非常感谢您使用本公司数显电力仪表，使用产品前请仔细阅读本说明书!一、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级、实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数技术参数指标输入网络三相三线（3P3L）、三相四线（3P4L）电压额定值AC110V、AC220V、AC380V、AC600V其他特殊规格需订制（订货时说明）过负载持续：1.2倍瞬时：2倍/5s功耗≤2VA（每相）阻抗>500kΩ测量精度真有效值侧量（RMS）精度0.2级电流额定值AC1A、AC5A（5A以上配互感器使用）过负载持续：1.2倍瞬时：10倍/5s功耗≤1VA（每相）阻抗<20mΩ测量精度真有效值侧量（RMS）精度0.2级频率45Hz-65Hz、精度0.1HZ显示方式段码LCD或LED数码管显示输出电能测量精度四象限计量、有功电能1.0级、无功电能2.0级脉冲输出有功电能和无功电能2路脉冲输出，光耦继电器脉冲常数3200通讯方式RS485 ModBus-RTU协议波特率1200bps、2400bps、4800bps、9600bps默认为9600bps开关量输出上下限报警同一继电器输出，最多加4个变送输出电流输出：DC0-20mA、DC4-20mA、精度0.5级，电压输出：DC0-5V、0-10V、精度0.5级开关量输入4路无源干接点输入方式电源范围AC220V、AC/DC85V-265V、50Hz/60Hz 功耗≤5VA工作环境温度-10℃-55℃湿度25%RH≤湿度≤93%RH，不结露，无腐蚀性气体场合大气压86kPa-106kPa耐压输入/电源>2KV、输入/输出>2KV、电源/输出>1KV绝缘输入、输出、电源对机壳>50MΩ1）辅助电源：多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC220V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品，如要特殊供电电压如AC/DC85V-265V、AC380V等可订做，订货时请注明。

电力参数表
编辑
电力参数表，是一种具有可用户设置、LED显示、电能累加记忆、数字通讯等功能的智能三相综合电力参数监测仪表。

测量参量包括：相电压/线电压(V)、电流(I)、频率（F）、功率(P、Q、S)、功率因数(PF)、电能(Wh、Vrh)。

电力参数表具备RS485接口，通讯采用MODBUS协议，便于现场联网使用, 可与RTU、PLC及多种工控组态软件（组态王Synall、Intouch）实现网络通讯，构成综合电力监控（或远程抄表）系统。

作为显示仪表使用时，电力参数表可以代替：三相电流表、三相电压表、三相视在功率表、三相有功功率表、三相无功功率表、三相功率因数表、三相有功电能表、三相无功电能表、频率表等。

在自动化系统中用作数据采集时,还可以代替：三相电流变送器、三相电压变送器、三相视在功率变送器、三相有功功率变送器、三相无功功率变送器、三相功率因数变送器、频率变送器以及数据采集模块、RTU等。

电力参数表可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。

中文名
电力参数表
测量参数
电压、电流、频率、功率、电能
功能
电能累加记忆、数字通讯
应用范围
电力、邮电、石油、铁道、市政等
接口
RS485
通讯协议
MODBUS协议
目录
1. 1技术参数
2. 2测量参量
3. ▪三相四线制
4. ▪三相三线制
技术参数。

o
o
o
电力仪表YN194E-9S4 o多功能数显电力仪表- 精品推荐
o
YN194E-2S4
YN194E-AS4
YN194E-3S4
YN194E-9SY
o多功能数显电力仪表- YN194E-9S4 - 详细信息
o多功能数显电力仪表- YN194E-9S4 产品概述东硕仪表E系列多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。

采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。

具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

多功能数显电力仪表- YN194E-9S4 产品特点
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
计量：正反向有功电能，感性容性无功电能
显示：三排LED数码管显示，可视度高
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出(脉冲常数3200imp/kwh)
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理
多功能数显电力仪表- YN194E-9S4 技术指标
多功能数显电力仪表- YN194E-9S4 外观及尺寸
多功能数显电力仪表- YN194E-9S4 产品接线图。

多功能电力仪表用户手册一、产品简介该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级，实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数三、安装与接线96 96×96 91×91 96 96 9580 80*80 76*76 80 80 9072 72*72 67*67 72 72 903．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

3．3端子接线图三相四线接线图三相三线接线图(注1：尺寸不同接线方式都相同)（注2：电流线星号为进线，进出线接反，电能计量到反相电能。

）四、编程操作4．1 进入和退出编程状态进入编程状态:在测量显示状态时按住“SET”键1秒钟，进入密码认证页面，使用“◄”键,“▲”键和“▼”键输入密码(默认用户密码为1111)，再按“SET”键就进入编程状态页面。

注意：如果输入密码按“SET”键后，退出到测量显示状态，则表示输入密码不正确。

退出编程状态：在编程状态，一直按住“SET”键2秒钟，退出编程状态，会提示用户选择是否保存设置值，“yes”保存设置值，“no”不保存设置值。

按“SET”键保存，按其它键不保存。

4．2 编程操作中按键的使用功能键SET：确认设置值，进入下一项设置或退出设置。

位选键◄：循环选定要设置的数码管，选定的数码管呈闪烁状态。

增加键▲：改变闪烁位数码管的数值(数码管数值从0到9循环)。

减小键▼：改变闪烁位数码管的数值(数码管数值从9到0循环)。

序号序号内容说明显示范围进入菜单密码CodE 0~9999说明：输入进入菜单的密码，只有密码正确才能进入菜单，出厂预设值为11111接线方式NEt 3P3L、3P4L 说明：3P3L三相三线接法、3P4L三相四线接法2电压倍率Pt 1~9999说明：本项设定的为线路所用PT的倍率，出厂预设定为1，如线路所用PT类型为：10kV/1 00V，则该项整定值为1003电流倍率Ct 1~9999说明：本项设定的为线路所用CT的倍率，出厂预设定为1，如线路所用CT类型为：600A/ 5A，则该项整定值为1204显示方式diSP 0~99说明：0为固定显示方式，手动切换显示项；1~99设置页面为自动切换，设置的值为显视的间隔时间，单位秒5通信地址Addr 1~247 说明：仪表地址，多机通信时用于识别本机6通信波特率bAUd 2400、4800、9600、19200、38400 说明：用于设定RS485通讯的波特率，出厂预设值为96007通信数据格式dAtA n.8.1、o.8.1、e.8.1、n.8.2说明：n.8.1无校验位8个数据位1个停止位、o.8.1奇校验8个数据位1个停止位、e.8.1偶校验8个数据位1个停止位、n.8.2无校验位8个数据位2个停止位8电能清0 Eclr yes、no 说明：yes电能数据清0，no电能数据不变9保存参数修改值选择SAVE yes、no 说明：yes保存参数修改值，no以前参数值不变10菜单进入密码Code 0~9999 说明：设置进入菜单的密码，密码预设值为1111五、面板说明与测量信息显示页面内容说明1三相电压分别显示电压Ua、Ub、Uc(3相4线)或Uab、Ubc、Uca(3相3线)，单位为V，在K指示灯亮的情况下为KV。

多功能电力仪表（LED版）使用手册（2012．05．V2.0版）目录一、概述 (1)二、技术参数 (1)2.1辅助电源 (2)2.2输入信号 (2)三、编程和使用 (2)3.1 按键定义 (2)3.2 测量显示…………………………………………………………………………2-33.3 页面显示示意图…………………………………………………………………3-73.4 编程操作 (8)3.5菜单组织结构图 (9)3.6编程菜单结构图 (10)调试举例图……………………………………………………………………………11-12四、数字通讯 (13)4.1 报文格式指令 (15)4.2脉冲输出 (16)MODBUS-RTU通讯地址信息表………………………………………………17-20五、接线图 (21)42 方型接线图 (21)96方型接线图 (22)80方型接线图 (23)72方型接线图 (24)六、常见问题及解决方案 (25)多功能电力仪表--用户手册一、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级、实2.1 辅助电源：多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，请保证所提供的电源适用于该系列的产品，以防止损坏产品。

注：采用交流供电时，建议在火线一侧安装1A保险丝。

电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

2.2 输入信号：多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。

适用于不同的负载形式。

2.2.1 电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A保险丝。
