水泥胶砂强度检验方法ISO 法

水泥胶砂强度检验方法水泥胶砂是建筑中常见的一种材料，其强度是评价其质量的重要指标之一、水泥胶砂强度检验方法中，ISO法是一种常用的方法。

下面将详细介绍ISO法的检验步骤。

ISO法的强度检验方法主要包括以下步骤：步骤一：制备试样首先，根据设计要求，按照一定比例将水泥、砂子和水混合搅拌，制备成一定大小的试样。

试样的大小应根据实际的使用要求来确定，通常是以圆形或方形为主。

在制备试样的过程中，注意保持材料的比例和搅拌时间，以确保试样的均匀性和一致性。

步骤二：养护试样试样制备完成后，应进行适当的养护。

可以将试样放置在标准室内条件下，通常温度为20°C±2°C，并保持湿润环境。

试样的养护时间应根据实际需要来确定，一般建议养护时间为28天。

步骤三：测定抗压强度在试样养护结束后，需要进行抗压强度的测定。

将试样放置在试验机上，使其底面贴紧支承板，上面贴紧加载板。

然后逐渐施加负载，直至试样破坏。

在加载过程中，需保持加载速度均匀，以避免突然加载导致试样破坏。

步骤四：计算抗压强度测定试样破坏后，需计算抗压强度。

根据试样断裂时的最大负载和试样的截面积，用下式计算抗压强度：抗压强度=最大负载/试样截面积根据ISO法进行水泥胶砂强度检验时，需要注意以下问题：1.试样的制备要准确、均匀，确保试样的一致性和代表性。

2.实验室的环境条件要符合ISO标准要求，如温度、湿度等。

3.试样的养护时间要充分，通常建议养护时间为28天。

4.在测定过程中，需保持加载速度均匀，以避免试样突然破坏。

5.测定完成后，要准确计算抗压强度，确保结果的可靠性和准确性。

总之，ISO法是水泥胶砂强度检验中常用的方法之一、通过制备试样、养护、测定和计算抗压强度，可以准确评估水泥胶砂的质量。

在实际应用中，建议根据具体情况选择适当的检验方法，并遵循ISO标准的要求进行操作，以保证检验结果的准确性和可靠性。

水泥胶砂强度检验（ISO法）1.试验目的检验水泥各龄期强度，从而确定水泥的强度等级；或已知强度等级，检验强度是否满足规范要求。

2.主要仪器设备(1)胶砂搅拌机。

(2)试模（40mm×40mm×160mm),(3)胶砂振实台。

(4)抗折强度试验机（200kN~300kN为宜）(5)抗压试验机。

(6)抗压夹具（受压面积为40mm×40mm)。

(7)刮平尺、养护室等。

3.试验步骤1)试验前准备成型前将试模擦净，四周的模板与底板接触面上应涂黄油，紧密装配，防止漏浆，内壁均匀刷一薄层机油。

2)胶砂制备试验用砂采用中国ISO标准砂。

(1)胶砂配合比。

水泥与标准砂的质量配合比为1:3,水灰比0.5。

一锅胶砂成三条试体，每锅材料需要量为：水泥（450±2)g;标准砂（1350±5)g;水（225±1)mL。

(2)砂浆搅拌。

每锅胶砂用搅拌机进行机械搅拌。

先把水加入锅里，再加水泥，把锅放在固定架上，上升至固定位置。

立即开动机器，低速搅拌30s后，在第二个30s开始的同时均匀地将砂子加入；把机器转至高速再拌30s。

停拌90s,在第一个15s内用一胶皮刮具将叶片和锅壁上的胶砂刮入锅中间；在高速下继续搅拌60s,各个搅拌阶段的时间误差应在士1s以内，总搅拌时间为4分钟。

3)试体成型。

试件是40mm×40mm×160mm的棱柱体。

胶砂制备后应立即进行成型。

将空试模和模套固定在振实台上，用勺子将胶砂分二层装入试模。

装第一层时，每个槽里约放300g胶砂，用大播料器垂直架在模套顶部，沿每一个模槽来回一次将料层播平，接着振实60次。

再装第二层胶砂，用小播料器播平，再振实60次。

移走模套，从振实台上取下试模，用一金属直尺以近似90°的角度架在试模模顶的一端，然后沿试模长度方向以横向锯割动作慢慢向另一端移动，一次将超过试模部分的胶砂刮去，并用同一直尺以近乎水平的情况下将试体表面抹平。

水泥胶砂强度检验方法(iso法)2021改动（原创版3篇）目录（篇1）1.水泥胶砂强度检验方法的概述2.ISO 法测试仪器和材料的要求3.胶砂组成和试验条件的规定4.操作步骤和结果计算5.适用范围和标准砂的质量控制6.试验用水和温度湿度要求7.试件成型和养护条件正文（篇1）一、水泥胶砂强度检验方法的概述水泥胶砂强度检验方法是用来测定水泥胶砂的抗压强度，其结果可作为评价水泥强度的重要依据。

其中，ISO 法是一种常见的水泥胶砂强度检验方法，其抗压强度测定结果与 ISO 679 结果等同。

这种方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥等多种类型的水泥。

二、ISO 法测试仪器和材料的要求1.仪器：胶砂搅拌机、振实台、代用振动台、胶砂试模、下料漏斗、抗折试验机、抗折夹具、抗压试验机、抗压夹具和天平等。

2.材料：ISO 标准砂、饮用水和黄油等。

三、胶砂组成和试验条件的规定1.胶砂组成：水泥与 ISO 标准砂的质量比为 1:3，即 1 份水泥和 3 份 ISO 标准砂。

2.试验条件：试验室温度为 20±2℃，相对湿度大于 50%。

四、操作步骤和结果计算1.水泥试样从取样到试验要保持 24 小时以上，应将其储存在基本装满和气密的容器中，这个容器不能和水泥反应。

2.将 ISO 标准砂与水泥按照 1:3 的质量比混合均匀，然后倒入胶砂试模中，用振实台振实。

3.将试模放入养护箱或雾室中，养护条件为温度 20±2℃，相对湿度大于 90%。

4.试验结束后，用抗压试验机测量试件的抗压强度，计算结果。

五、适用范围和标准砂的质量控制1.本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥等。

2.中国 ISO 标准砂符合 ISO 679 中 5.1.3 要求，其质量控制按GB/T 17671—1999 的 11 章进行。

六、试验用水和温度湿度要求1.试验用水为饮用水，仲裁试验时用蒸馏水。

水泥胶砂强度检验方xx(ISOxx)【发布单位】【标准编号】GB/T 17671—1999【发布日期】【实施日期】1范围本标准规定了水泥胶砂强度检验基准方法的仪器、材料、胶砂组成、试验条件、操作步骤和结果计算等。

其抗压强度测定结果与ISO679结果等同。

同时也列入可代用的标准砂和振实台，当代用后结果有异议时以基准方法为准。

本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥、石灰石硅酸盐水泥的抗折与抗压强度的检验。

其他水泥采用本标准时必须研究本标准规定的适用性。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 6003-1985试验筛JC/T 681-1997行星式水泥胶砂搅拌机JC/T 682-1997水泥胶砂试体成型振实台JC/T 683-1997 40mm×40mm水泥抗压夹具JC/T 723-1982(1996)水泥物理检验仪器胶砂振动台JC/T 724-1982(1996)水泥物理检验仪器电动抗折试验机JC/T 726-1997水泥胶砂试模3方法概要本方法为40 mm×40 mm×l60mm棱柱试体的水泥抗压强度和抗折强度测定。

试体是由按质量计的一份水泥、三份中国ISO标准砂，用0.5的水灰比拌制的一组塑性胶砂制成。

中国ISO标准砂的水泥抗压强度结果必须与ISO基准砂的相一致(见第11章)。

胶砂用行星搅拌机搅拌，在振实台上成型。

也可使用频率2800～3000次/min，振幅0.75mm振动台成型(见第11xx)。

试体连模一起在湿气中养护24h，然后脱模在水中养护至强度试验。

到试验龄期时将试体从水中取出，先进行抗折强度试验，折断后每截再进行抗压强度试验。

4试验室和设备4.1试验室试体成型试验室的温度应保持在20℃±2℃，相对湿度应不低于50%。

GB/T17671 - 1999 水泥胶砂强度检验方法(ISO法) 1范围本标准规定了水泥胶砂强度检验基准方法的仪器、材料、胶砂组成、试验条件、操作步骤和结果计算等。

其抗压强度测定结果与ISO 679结果等同。

同时也列入可代用的标准砂和振实台，当代用后结果有异议时以基准方法为准。

本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥、石灰石硅酸盐水泥的抗折与抗压强度的检验。

其他水泥采用本标准时必须研究本标准规定的适用性。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 6003-1985试验筛JC/T 681-1997行星式水泥胶砂搅拌机JC/T 682-1997水泥胶砂试体成型振实台JC/T 683-1997 40mm×40mm水泥抗压夹具JC/T 723-1982(1996)水泥物理检验仪器胶砂振动台JC/T 724-1982(1996)水泥物理检验仪器电动抗折试验机JC/T 726-1997水泥胶砂试模3方法概要本方法为40 mm×40mm×l60mm棱柱试体的水泥抗压强度和抗折强度测定。

试体是由按质量计的一份水泥、三份中国ISO标准砂，用0.5的水灰比拌制的一组塑性胶砂制成。

中国ISO标准砂的水泥抗压强度结果必须与ISO基准砂的相一致(见第11章)。

胶砂用行星搅拌机搅拌，在振实台上成型。

也可使用频率2800～3000次/min，振幅0.75mm振动台成型(见第11章)。

试体连模一起在湿气中养护24h，然后脱模在水中养护至强度试验。

到试验龄期时将试体从水中取出，先进行抗折强度试验，折断后每截再进行抗压强度试验。

4试验室和设备4.1试验室试体成型试验室的温度应保持在20℃±2℃，相对湿度应不低于50%。

T0506-2005水泥胶砂强度检验方法（ISO法）一、目的、适用范围和引用标准本方法规定水泥胶砂强度检验基准方法的仪器、材料、胶砂组成、试验条件、操作步骤和结果计算。

其抗压强度结果与ISO679:1989结果相同。

本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥以及石灰石硅酸盐水泥的抗折与抗压强度检测。

采用其他水泥时必须研究本方法的适用性。

引用标准：ISO679-1989 《水泥的试验方法水泥强度的测定》GB/T6003.3-1997 《金属丝编织网试验筛》GB/T17671-1999 《水泥胶砂强度检验方法（ISO法）》JC/T681-1997 《行星式水泥胶砂搅拌机》JC/T682-1997 《水泥胶砂试件成型振实台》JC/T683-1997 《40mm×40mm水泥抗压夹具》JC/T723-1997 《水泥物理检验仪器胶砂振实台》JC/T724-1997 《水泥物理检验仪器电动抗折试验机》JC/T726-1997 《水泥胶砂试模》二、仪器设备1、胶砂搅拌机胶砂搅拌机属行星式，其搅拌叶和搅拌锅做相反方向的转动。

叶片和锅由耐磨的金属材料制成，叶片与锅底、锅壁之间的间隙为叶片与锅壁最近的距离。

制造质量应符合JC/T681-1997的规定。

2、振实台振实台（图T0506-1）应符合JC/T682-1997的规定。

由装有两个对称偏心轮的电动机产生振动，使用时固定于混凝土基座上。

基座高约400mm，混凝土的体积约0.25m³，重600kg。

为防止外部振动影响振实效果，可在整个混凝土基座下放一层厚约5mm的天然橡胶弹性衬垫。

图T0506-1 典型振实台1、突头2、凸轮3、止动器4、随动器将仪器用地脚螺丝固定到基座上，安装后设备成水平状态，仪器底座与基座之间要铺一层砂浆以确保他们完全接触。

3、代用振动台使用该设备最终得到28d抗压强度与按ISO679规定方法得到的强度之差在5%内为合格。

水泥胶砂强度检验方法(iso法)
ISO法是一种常用的水泥胶砂强度检验方法，ISO是国际标准化组织的缩写，该组织制定了各种国际标准，包括水泥胶砂的强度检验方法。

ISO法的主要步骤如下：
1. 制备试样：根据ISO标准规定的尺寸和比例，制备水泥胶砂试样。

试样制备过程中应注意材料的质量、比例和混合的均匀性。

2. 浸水养护：将试样浸入水中，进行养护。

养护时间一般为28天，这是因为水泥胶砂在28天后强度基本稳定。

3. 强度测试：使用万能试验机等设备，对养护后的试样进行强度测试。

测试时，将试样放置在试验机上，逐渐增加荷载，直到试样发生破坏。

根据试样的破坏荷载，计算水泥胶砂的强度。

4. 结果分析：根据测试结果，判断水泥胶砂的强度是否符合ISO标准的要求。

如果强度达到或超过标准要求，则水泥胶砂合格；如果强度低于标准要求，则水泥胶砂不合格。

ISO法的优点是操作简便、结果准确可靠。

通过使用标准化的测试方法，可以确保水泥胶砂的质量和性能符合国际标准，并保证其在工程中的可靠性和持久性。

需要注意的是，ISO法只是一种常用的水泥胶砂强度检验方法之一，实际应用中还可以结合其他方法进行检验，以提高测试的准确性和可靠性。

同时，ISO法也只是对水泥胶砂强度的检验方法，对于其他性能指标的检测需要使用其他相应的方法。

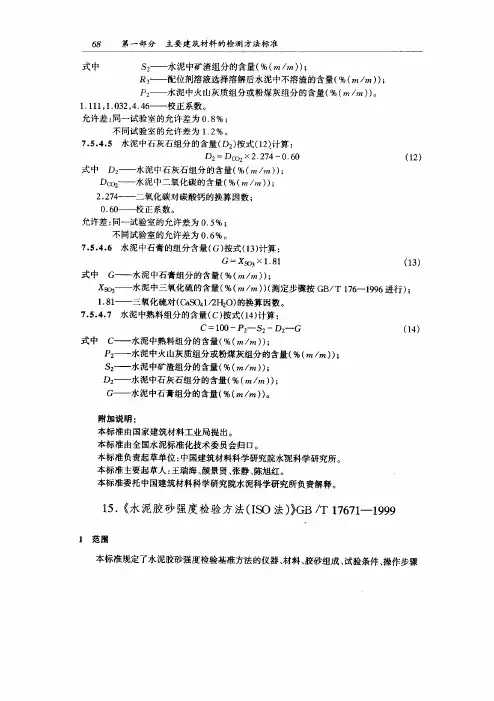

中华人民共和国国家标准水泥胶砂强度检验方法(ISO法) GB／T 17671—1999idt ISO 679：1989 Method of testing cements--Determination of strengtht1 范围本标准规定了水泥胶砂强度检验基准方法的仪器、材料、胶砂组成、试验条件、操作步骤和结果计算等。

其抗压强度测定结果与ISO 679结果等同。

同时也列入可代用的标准砂和振实台，当代用后结果有异议时以基准方法为准。

本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥、石灰石硅酸盐水泥的抗折与抗压强度的检验。

其他水泥采用本标准时必须研究本标准规定的适用性。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB／T 6003--1985试验筛JC／T 681—1997 行星式水泥胶砂搅拌机JC／T 682—1997 水泥胶砂试体成型振实台JC／T 683—199740 mm×40 mm水泥抗压夹具JC／T 723—1982(1996) 水泥物理检验仪器胶砂振动台JC／T 724—1982(1996) 水泥物理检验仪器电动抗折试验机JC／T 726—1997水泥胶砂试模3 方法概要本方法为40 mm×40 mm×l60 mm棱柱试体的水泥抗压强度和抗折强度测定。

试体是由按质量计的一份水泥、三份中国ISO标准砂，用0．5的水灰比拌制的一组塑性胶砂制成。

中国ISO标准砂的水泥抗压强度结果必须与ISO基准砂的相一致(见第11章)。

胶砂用行星搅拌机搅拌，在振实台上成型。

也可使用频率2800-3000次／min，振幅0．75 mm振动台成型(见第11章)。

试体连模一起在湿气中养护24 h，然后脱模在水中养护至强度试验。

水泥胶砂强度检验方法(iso法)2021改动摘要：一、引言二、ISO法水泥胶砂强度检验方法的概述三、2021年改动的内容四、改动对检验方法的影响五、结论正文：【引言】水泥胶砂强度检验方法是水泥行业中一项至关重要的检测手段，其目的是为了保证水泥产品质量稳定。

ISO法作为国际上通用的检验方法，在我国也得到了广泛的应用。

2021年，ISO法发生了一些改动，本文将对其进行详细介绍。

【ISO法水泥胶砂强度检验方法的概述】ISO法水泥胶砂强度检验方法是一种通过测定水泥胶砂在不同龄期下的抗压强度，从而评价水泥性能的方法。

其主要步骤包括：配料、拌合、成型、养护和强度测试。

该方法操作简便，结果准确，能够较好地反映水泥的实际性能。

【2021年改动的内容】2021年，ISO法在以下几个方面进行了改动：1.增加了胶砂稠度试验，以更好地控制胶砂的拌合状态；2.调整了养护条件，由原来的温度20±1℃、湿度90%改为温度20±2℃，湿度不低于90%；3.修改了强度测试设备，要求使用精度更高的压力试验机；4.对试验过程中的操作细节进行了更为严格的规定。

【改动对检验方法的影响】这些改动使得ISO法水泥胶砂强度检验方法更加严谨、科学，有利于提高检验结果的准确性。

同时，增加了胶砂稠度试验，有助于更好地控制胶砂的流动性，从而保证试验的稳定性。

调整养护条件，有助于更真实地模拟水泥胶砂在实际使用环境中的强度变化。

【结论】2021年ISO法水泥胶砂强度检验方法的改动，是对原有方法的完善和优化。

通过对改动内容的分析，有助于我们更好地理解和掌握这一检验方法，从而为水泥行业提供更加可靠的产品质量评价依据。
