【2019年整理】高压开关柜控制原理

高压成套开关柜作用原理1、高压成套开关柜作用原理高压成套开关柜将电气主电路分成若干个单元。

又将每个单元的断路器。

隔离开关，电流互感器，电压互感器。

以及爱护，掌握，测量等设备集中装配在一个整体柜内！依据电器接线图的要求，选择所需的功能单元有多个功能单元，在发电厂，变电所。

安装后组成的配电装置称为高压成套配电装置。

高压成套配电装置按其结构特点，可以分为金属封闭式，金属封闭凯装式，金属封闭箱式和六氟化硫封闭组合式等。

按断路器的安装方式可以分为固定式和手车式。

根据安装地点可以分为户外式和户内式。

按额定工作电压可分为。

高压成套配电装置和低压成套配电装置。

?如今全部的高压成套配电装置。

高压成套2、开关柜。

都具有五防连锁功能！防误分合断路器，防带负荷拉合隔离开关，防带电挂接地线或合接地刀闸，房带接地线合断路器，防止误入带电间隔。

五防联锁功能常采纳断路器，隔离开关，接地开关与柜门之间的强制性机械闭锁方式。

或者电磁锁闭锁方式来实现它的功能。

?断路器的作用与要求，是他断路器要具备足够的操作功，还要有较高的可靠性，分，合闸时的动作快速。

，还要具有自由脱扣装置。

段路器的巡检，包括分合闸的位置。

与并与当时实际运行工况相对应一致！检查支撑绝缘子无裂痕及放电声音，撑板，绝缘子的干净度。

断路器的接地完好，引线连接部位无过热，引线驰度适中。

?断路器的异样运行及处理。

值班人员在断路器运行3、中发生任何异样现象。

均应应准时予以消除，不能准时消除，使要报告上级领导，并相应计入运行记录本和设备缺陷记录本儿那。

值班人员若发觉设备有威逼电网安全运行，且不停电难以消除的缺陷，应准时报告上级领导，同时向供电部门和调度部门报告申请停电处理。

断路器有以下情形之一，请马上处理！套管有严重破损和放电现象，二六氟化硫气是严重漏气，发出操作闭锁信号三真空断路器出现真空损坏的丝丝声不能可靠合闸，合闸后声音一场，合闸铁芯上升不返回分闸脱扣器拒动。

断路器动作，分闸后，值班人员应记录故障发生时间，并马上进行事故，特巡。

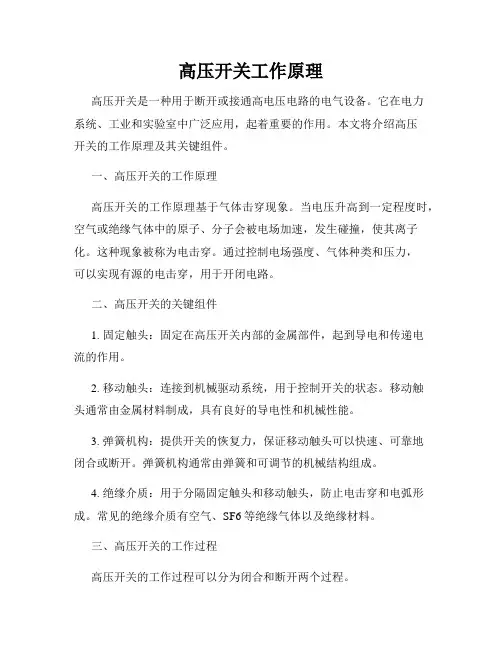

高压开关工作原理高压开关是一种用于断开或接通高电压电路的电气设备。

它在电力系统、工业和实验室中广泛应用，起着重要的作用。

本文将介绍高压开关的工作原理及其关键组件。

一、高压开关的工作原理高压开关的工作原理基于气体击穿现象。

当电压升高到一定程度时，空气或绝缘气体中的原子、分子会被电场加速，发生碰撞，使其离子化。

这种现象被称为电击穿。

通过控制电场强度、气体种类和压力，可以实现有源的电击穿，用于开闭电路。

二、高压开关的关键组件1. 固定触头：固定在高压开关内部的金属部件，起到导电和传递电流的作用。

2. 移动触头：连接到机械驱动系统，用于控制开关的状态。

移动触头通常由金属材料制成，具有良好的导电性和机械性能。

3. 弹簧机构：提供开关的恢复力，保证移动触头可以快速、可靠地闭合或断开。

弹簧机构通常由弹簧和可调节的机械结构组成。

4. 绝缘介质：用于分隔固定触头和移动触头，防止电击穿和电弧形成。

常见的绝缘介质有空气、SF6等绝缘气体以及绝缘材料。

三、高压开关的工作过程高压开关的工作过程可以分为闭合和断开两个过程。

1. 闭合过程：当高压开关处于打开状态时，移动触头分离。

通过机械驱动系统，移动触头移向固定触头，直到两者接触。

在接触过程中，由于触头间距缩小，电场强度增大，当达到电击穿电压时，气体将离子化，形成导电通道，电流开始流动，高压电路闭合。

2. 断开过程：当高压开关处于闭合状态时，移动触头受到控制信号，由机械驱动系统迅速分离固定触头，断开电流通路。

在断开过程中，移动触头分离时形成的电弧被弹簧机构的力推开，使其在短时间内快速熄灭，以保证可靠断开高电压电路。

四、高压开关的应用领域高压开关广泛应用于电力系统、工业自动化设备和实验室等领域。

在电力系统中，高压开关用于控制和保护输电线路、变电站等设备。

在工业领域，高压开关用于控制发电机组、机床和大型设备的启动和停止操作。

在实验室中，高压开关用于模拟和测试高电压条件下的设备和电路。

高压开关柜的电气原理
高压开关柜是一种用于控制和保护高压电气设备的设备。

其电气原理包括以下几个方面：
1. 高压开关柜的主要功能是对高压电气设备进行控制，包括开关设备的操作、控制和保护。

其电气原理基于电磁原理和电气控制原理，通过控制电气信号的输入和输出来实现对高压设备的控制。

2. 高压开关柜通常采用低压控制回路，使用电磁继电器、开关、按钮等元件来实现对高压设备的控制。

通过控制回路中的控制电源和控制电流，实现对高压设备的开启、关闭、故障检测等功能。

3. 高压开关柜还包括保护功能，如过电流保护、短路保护、漏电保护等。

这些保护功能是通过监测高压设备的电流、电压等参数来实现的，一旦出现异常情况，高压开关柜会通过保护装置及时切断电源，保护设备和人身安全。

4. 高压开关柜还具有监测和显示功能，可以监测和显示高压设备的各种参数，如电流、电压、功率因数等。

通过这些监测和显示功能，维护人员可以及时了解设备的运行情况，预防设备故障和事故的发生。

总结来说，高压开关柜的电气原理是基于电磁原理和电气控制原理，通过控制电气信号的输入和输出实现对高压设备的控制、保护、监测和显示等功能。

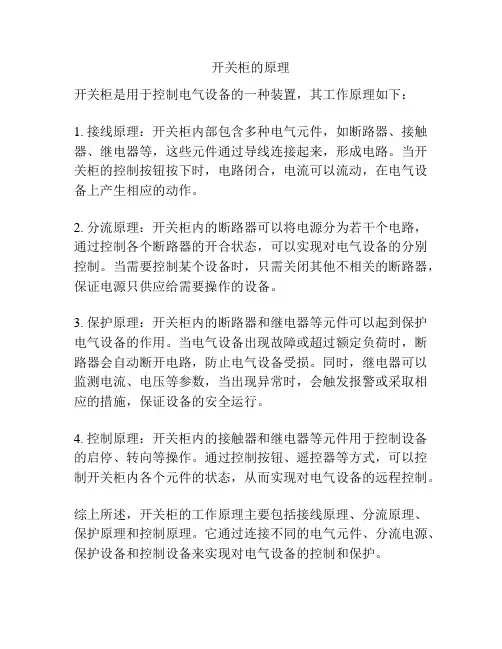

开关柜的原理
开关柜是用于控制电气设备的一种装置，其工作原理如下：
1. 接线原理：开关柜内部包含多种电气元件，如断路器、接触器、继电器等，这些元件通过导线连接起来，形成电路。

当开关柜的控制按钮按下时，电路闭合，电流可以流动，在电气设备上产生相应的动作。

2. 分流原理：开关柜内的断路器可以将电源分为若干个电路，通过控制各个断路器的开合状态，可以实现对电气设备的分别控制。

当需要控制某个设备时，只需关闭其他不相关的断路器，保证电源只供应给需要操作的设备。

3. 保护原理：开关柜内的断路器和继电器等元件可以起到保护电气设备的作用。

当电气设备出现故障或超过额定负荷时，断路器会自动断开电路，防止电气设备受损。

同时，继电器可以监测电流、电压等参数，当出现异常时，会触发报警或采取相应的措施，保证设备的安全运行。

4. 控制原理：开关柜内的接触器和继电器等元件用于控制设备的启停、转向等操作。

通过控制按钮、遥控器等方式，可以控制开关柜内各个元件的状态，从而实现对电气设备的远程控制。

综上所述，开关柜的工作原理主要包括接线原理、分流原理、保护原理和控制原理。

它通过连接不同的电气元件、分流电源、保护设备和控制设备来实现对电气设备的控制和保护。

开关柜原理
开关柜是电力系统中常见的设备，用于控制电力的传输和分配。

它的原理是基
于电路的开闭原理，通过控制开关的状态来实现电力的分配和控制。

在开关柜中，通常包括断路器、接触器、继电器等设备，它们通过电气信号来控制电路的通断和电力的分配。

开关柜的原理包括以下几个方面：
首先是断路器的原理。

断路器是一种用来切断或接通电路的电器设备，它的原
理是通过控制电流的大小来实现电路的开闭。

当电路中的电流超过了断路器的额定电流时，断路器会自动跳闸，切断电路，保护电器设备和电路不受过载电流的影响。

而当电路需要接通时，断路器可以手动或自动合闸，使电流得以通过。

其次是接触器的原理。

接触器是一种电磁开关，它的原理是通过电磁吸引力来
控制触点的开合，从而实现电路的通断。

当接触器受到电气信号的控制时，电磁铁会产生吸引力，使触点闭合，电路通电。

反之，当电气信号消失时，电磁铁失去吸引力，触点打开，电路断开。

最后是继电器的原理。

继电器是一种电气控制装置，它的原理是通过一个电磁
铁控制一个或多个触点的开合，从而实现电路的控制。

继电器通常用于远程控制、自动化控制和保护控制等方面，它可以根据电气信号的变化来实现电路的自动切换和控制。

总的来说，开关柜的原理是基于电路的开闭原理和电磁吸引力原理，通过控制
开关的状态和触点的开合来实现电力的分配和控制。

它在电力系统中起着重要的作用，保障了电路的安全运行和设备的正常使用。

10KV高压开关柜原理1、环网柜概述1。

1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.实际上,如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜. 环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电,如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA. 负荷开关柜构造简单，成本较低，体积较小,多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A(少数达到1700A),变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流,起控制和保护作用，是环网供电和终端供电的重要开关设备。

1。

2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

1.2。

1 美式环网柜户外设计，体积小、免维护。

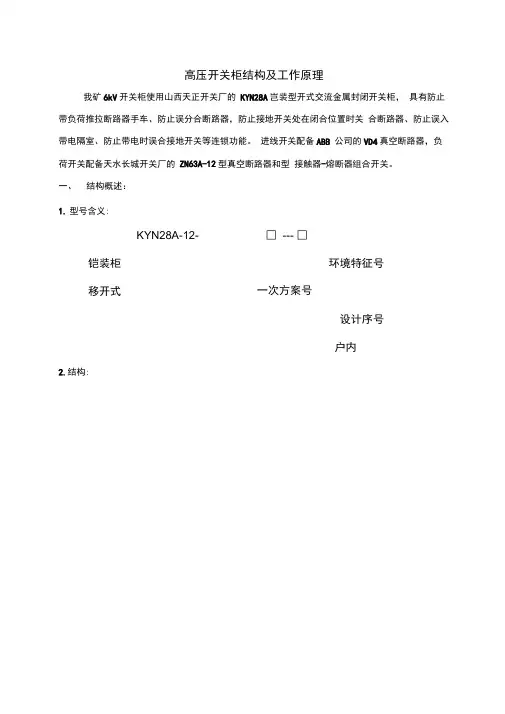

高压开关柜结构及工作原理我矿6kV 开关柜使用山西天正开关厂的 KYN28A 岂装型开式交流金属封闭开关柜， 具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关 合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。

进线开关配备ABB 公司的VD4真空断路器，负荷开关配备天水长城开关厂的 ZN63A-12型真空断路器和型 接触器-熔断器组合开关。

一、 结构概述：1. 型号含义:KYN28A-12-□ --- □ 环境特征号 一次方案号 设计序号 户内 2.结构:铠装柜移开式图中：A —母线室 B---断路器手车室 C---电缆室D---继电器仪表室 1 —泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7 —触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13 —装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置; h 祈常簾于味窜KYN23A-1 雄袖18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板开关柜的柜体为组装式结构，开关柜不靠墙安装。

柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。

柜体外壳防护等级IP42, 各小室间防护等级IP2X。

2.1手车：手车由开关柜的主元件和推进用底盘车组成。

手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。

以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。

底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。

底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。

静触头盒的隔板（活门）安装在手车室后侧。

手车从断开位置/ 试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/ 试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。

高压开关柜的工作原理高压开关柜是电力系统中常见的一种电气设备，主要用于分配、控制和保护高压电力设备。

它的工作原理是通过对电流的控制和保护，确保电力系统的正常运行和故障时的安全操作。

高压开关柜由断路器和其他附属设备组成，如隔离开关、负荷开关、电流互感器、电容器等。

这些器件的组合可以根据实际需求进行灵活搭配。

高压开关柜的工作原理可以分为以下几个方面：1. 控制电路：高压开关柜通过控制电路来实现对电力设备的操作。

控制电路可以是手动操作的，也可以是自动化控制的。

手动操作时，操作人员通过操作按钮、开关、压力继电器等控制元件来实现对电路的开关和分合操作。

自动化控制时，通常采用微机继电器或PLC来实现对开关柜的远程控制。

2. 保护装置：高压开关柜的另一个重要功能是对电力设备进行保护。

保护装置可以对电流、电压、温度等参数进行监测，一旦发现异常情况就会触发保护动作，如断路器跳闸、告警等。

保护装置常见的类型有过流保护、短路保护、接地保护等。

3. 分配电路：高压开关柜是电力系统中的分配中心，通过高压进线和出线，将电力分配给不同的电气设备。

开关柜内部的母线系统起到电力分配的作用，通过隔离开关和负荷开关进行分支和控制操作。

4. 监测装置：高压开关柜通常配备有各种类型的监测装置，用于监测电气设备的运行状况和参数。

常见的监测装置有电流互感器、电压互感器、温度传感器等。

这些装置可以帮助运维人员及时了解设备的运行情况，做出正确的操作和维护决策。

5. 短路电流：高压开关柜在发生短路故障时，能够将高短路电流迅速切断，保护电力设备免受损害。

断路器通常具有较高的开断能力，能够快速切断短路电流，避免故障蔓延和设备损坏。

6. 环境保护：高压开关柜通常采用密闭式设计，具有防尘、防潮、防火等功能，能够在恶劣的环境条件下正常运行。

此外，开关柜通常还配备有通风装置和温度控制装置，以确保内部温度处于安全范围。

总之，高压开关柜的工作原理是通过对电流的控制和保护，确保电力系统的正常运行和故障时的安全操作。

高压柜工作原理的重新阐释引言高压柜，作为电力系统中不可或缺的组成部分，扮演着电力分配、控制和保护的重要角色。

然而，对于高压柜的工作原理，常常被视为技术难题。

本文将重新阐释高压柜的工作原理，以更深入、易于理解的方式探讨其多个方面，帮助读者更全面地理解这一关键设备。

第一部分：高压柜的基本概念高压柜，又称高压开关柜，是电力系统中用于分配、控制和保护电能的设备。

它通常由一系列开关、断路器、继电器、仪表和连接器组成。

高压柜的主要任务是确保电力系统的正常运行，同时提供一定程度的保护，以避免电力设备和人员受到潜在危险的威胁。

第二部分：高压柜的组成部分1. 断路器高压柜中的断路器是其中最重要的组件之一。

它们用于切断电路，以便进行维护、修理或在紧急情况下切断电源。

断路器的工作原理涉及电流过载或短路时触发熔断器，从而切断电路，防止电线或设备过热并引发火灾。

2. 继电器继电器是另一个至关重要的组成部分。

它们用于监测电流、电压、温度和其他参数，以便在出现异常情况时触发警报或断开电路。

继电器的工作原理是将一个电信号转换成另一个电信号，通常用于控制其他设备的操作。

3. 仪表高压柜通常包括各种仪表，如电流表、电压表和功率表。

这些仪表用于监测电力系统的性能，并提供关键数据，以便操作员可以及时采取必要的措施来维护系统的稳定性。

4. 控制开关控制开关用于手动控制电路的开关状态。

它们允许操作员手动打开或关闭电路，以便进行测试、维护或紧急切断电源。

5. 连接器连接器用于连接高压柜与其他电力设备，如变压器、发电机和配电盘。

它们提供了电力传输和信号传递的通道，确保各个部分能够协同工作。

第三部分：高压柜的工作原理高压柜的工作原理可以总结为以下几个关键方面：1. 电路的控制和分配高压柜的主要任务之一是控制电路的状态，包括开关电路、调节电流和电压，以确保电力系统的正常运行。

这通过断路器和控制开关来实现。

断路器用于切断或恢复电路，而控制开关用于手动干预电路的状态。
