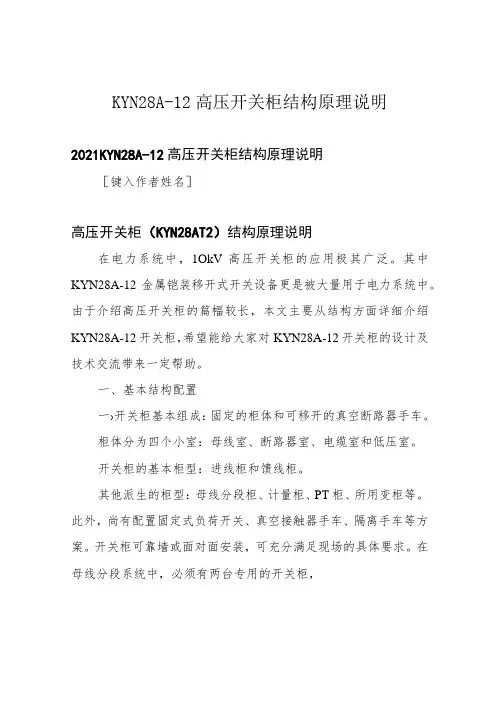

KYN28A-12高压开关柜结构原理说明2021KYN28A-12高压开关柜结构原理说明［键入作者姓名］高压开关柜（KYN28AT2）结构原理说明在电力系统中，1OkV高压开关柜的应用极其广泛。

其中KYN28A-12金属铠装移开式开关设备更是被大量用于电力系统中。

由于介绍高压开关柜的篇幅较长，本文主要从结构方面详细介绍KYN28A-12开关柜，希望能给大家对KYN28A-12开关柜的设计及技术交流带来一定帮助。

一、基本结构配置一›开关柜基本组成：固定的柜体和可移开的真空断路器手车。

柜体分为四个小室：母线室、断路器室、电缆室和低压室。

开关柜的基本柜型：进线柜和馈线柜。

其他派生的柜型：母线分段柜、计量柜、PT柜、所用变柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

开关柜可靠墙或面对面安装，可充分满足现场的具体要求。

在母线分段系统中，必须有两台专用的开关柜，即带有断路器手车的母线联接柜和隔离柜（也可是PT柜或计量柜）。

详细配置如下图示说明一KYN28-12进/出线柜基本结构剖面图（一）隔室：A母线室B断路器室C电缆室D低压室（二）主要零部件：1母线2绝缘子3静触头4触头盒5电流互感器6接地开关7电缆终端8避雷器9零序电流互感器10断路器手车10.1滑动把手10.2锁键（联到滑动把手）11控制和保护单元12穿墙套管（三）主要附件：13丝杠机构操作孔14电缆夹15.1电缆密封圈15.2连接板16接地排17二次插头17.1联锁杆18压力释放板19起吊吊环20运输小车20.1锁杆20.2调节轮20.3导向杆二›柜体外形尺寸:（标准架空进出线方案;电缆进出线方案）①电缆进出线及联络柜标准方案:宽800（100O）X深1500×高2300②架空进出线标准方案:宽800（100O）X深166OX高2300二、外壳和隔板开关柜的外壳和隔板由优质钢板（包括2mm厚的敷铝锌板和2mm厚的镀锌板，门板选用2mm厚的冷轧钢板表面喷漆）制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。

高压开关柜断路器（电磁、弹簧、永磁）操作机构工作原理、优缺点与选型计算方法（一）、电磁操作机构结构。

⑴、电磁操作机构原理：电磁操作机构结构比较简单，机械组成部件数量约120个，它是利用通过合闸线圈中的电流产生的电磁力驱动合闸铁芯，撞击合闸连杆机构进行合闸的，其合闸能量的大小完全取决于合闸电流的大小，因此需要很大的合闸电流。

⑵、电磁操作机构的优点主要有：①、结构比较简单，工作比较可靠，加工要求不是很高，制造容易，生产成本较低；②、可实现遥控操作和自动重合闸；③、有较好的合、分闸速度特性。

⑶、电磁操作机构的缺点主要有：①、合闸电流大，合闸线圈消耗的功率大，需要配大功率的直流操作电源；②、合闸电流大，一般的辅助开关、继电器触点不能满足要求，必须配专门的直流接触器，利用直流接触器带消弧线圈的触点来控制合闸电流，从而控制合、分闸线圈动作；③、操作机构动作速度低，触头的压力小，容易引起触头跳动，合闸时间长，电源电压变动对合闸速度影响大；④、耗费材料多，机构笨重；⑤、户外变电所断路器的本体和操作机构一般都组装在一起，这种一体式的断路器一般只具备电动合、电动分和手动分的功能，而不具备手动合的功能，当操作机构箱出现故障而使断路器拒绝电动时，就必须停电进行处理。

（二）、弹簧操作机构。

⑴、弹簧操作机构结构：①、弹簧操作机构由弹簧贮能、合闸维持、分闸维持、分闸4个部分组成，零部件数量较多，约200个，利用机构内弹簧拉伸和收缩所储存的能量进行断路器合、分闸控制操作。

②、弹簧能量的储存由储能电机减速机构的运行来实现，而断路器的合、分闸动作靠合、分闸线圈来控制，因此断路器合、分闸操作的能量取决于弹簧储存的能量而与电磁力的大小无关，不需太大的合、分闸电流。

⑵、弹簧操作机构的优点主要有：①、合与分闸电流不大，不需要大功率的操作电源；②、既可远方电动储能，电动合、分闸，也可就地手动储能，手动合、分闸，因此在操作电源消失或出现操作机构拒绝电动的情况下也可以进行手动合、分闸操作；③、合与分闸动作速度快，不受电源电压变动的影响，且能快速自动重合闸；④、储能电机功率小，可交直流两用；⑤、弹簧操作机构可使能量传递获得最佳匹配，并使各种开断电流规格的断路器通用同一种操作机构，选用不同的储能弹簧即可，性价比优。

10KV高压开关柜原理1、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A（少数达到1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

户外设计，体积小、免维护。

坚固的内壳体和外壳体，抗外力和防爆能力强，外壳采用不锈钢或绿色箱体。

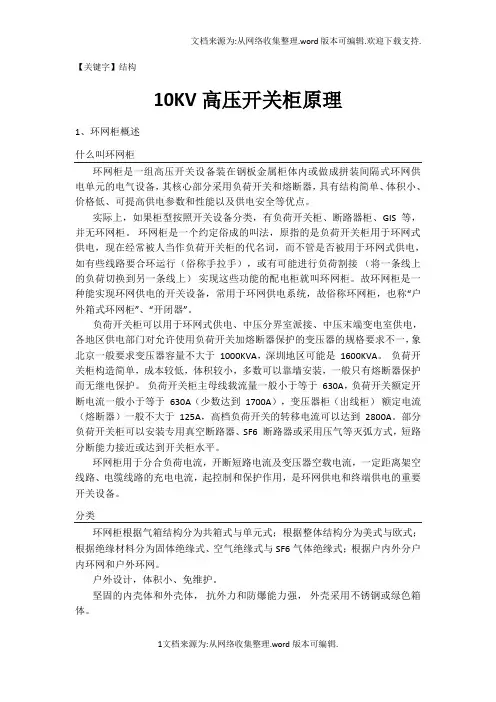

【关键字】结构10KV高压开关柜原理1、环网柜概述什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A（少数达到1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

户外设计，体积小、免维护。

10kv高压开关柜原理图简介10kv高压开关柜是电力系统中常用的设备，用于控制和保护电力传输和分配过程中的高压电路。

本文将介绍10kv高压开关柜的原理图及其各个部分的功能。

原理图结构10kv高压开关柜原理图由以下部分组成： 1. 输入电源线路 2. 断路器 3. 开关 4. 电源变压器 5. 保护装置功能解析输入电源线路输入电源线路将高压电源连接到高压开关柜。

这些线路通常由电线和接插件组成，用于将电力传输到开关柜。

断路器断路器是高压开关柜中的重要组成部分，它用于切断或连接电路。

断路器具有过载和短路保护功能，可以在电路出现问题时自动切断电力供应，以保护设备和人员的安全。

开关开关是高压开关柜中用于控制电路的设备。

开关通常有手动和自动两种操作方式，可以用于打开或关闭电路，以及控制电流的流动。

电源变压器电源变压器用于将输入电压转换为所需的工作电压。

在高压开关柜中，电源变压器通常将高压电源转换为低压电源，以供给各个部分的控制电路工作。

保护装置保护装置是高压开关柜中用于监测电路状态并保护设备的部分。

保护装置可以感知电流、电压和温度等参数，当电路出现异常时，会触发保护机制，如切断电源、发出警报等，以保护设备的安全运行。

使用指南在使用10kv高压开关柜时，需要遵守以下指南： 1. 确保输入电源线路连接正确，并检查其连接是否牢固。

2. 在进行任何操作之前，务必先切断电源并确保电路处于安全状态。

3. 严格按照操作手册中的指引进行操作，避免操作过程中的错误和危险。

4. 定期检查断路器、开关和保护装置的工作状态，并做必要的维护和保养。

5. 在发现任何异常情况时，应立即停止使用，并联系专业人员进行检修和维修。

结论10kv高压开关柜原理图中的各个部分共同协作，实现对高压电路的控制和保护。

合理、安全地使用开关柜能够提高电力系统的可靠性和安全性，确保设备的正常运行。

使用者在使用高压开关柜时应注意以下几点：正确连接输入电源线路、严格遵守操作手册、定期维护和保养设备，并在异常情况下及时采取措施。

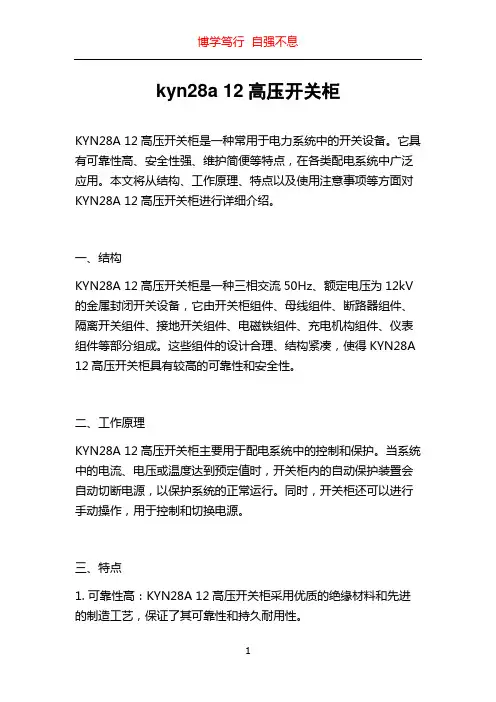

kyn28a 12高压开关柜KYN28A 12高压开关柜是一种常用于电力系统中的开关设备。

它具有可靠性高、安全性强、维护简便等特点，在各类配电系统中广泛应用。

本文将从结构、工作原理、特点以及使用注意事项等方面对KYN28A 12高压开关柜进行详细介绍。

一、结构KYN28A 12高压开关柜是一种三相交流50Hz、额定电压为12kV 的金属封闭开关设备，它由开关柜组件、母线组件、断路器组件、隔离开关组件、接地开关组件、电磁铁组件、充电机构组件、仪表组件等部分组成。

这些组件的设计合理、结构紧凑，使得KYN28A 12高压开关柜具有较高的可靠性和安全性。

二、工作原理KYN28A 12高压开关柜主要用于配电系统中的控制和保护。

当系统中的电流、电压或温度达到预定值时，开关柜内的自动保护装置会自动切断电源，以保护系统的正常运行。

同时，开关柜还可以进行手动操作，用于控制和切换电源。

三、特点1. 可靠性高：KYN28A 12高压开关柜采用优质的绝缘材料和先进的制造工艺，保证了其可靠性和持久耐用性。

2. 安全性强：开关柜内部设有多种安全保护装置，如过流保护、过压保护等，能够及时切断电源，确保系统的安全运行。

3. 维护简便：KYN28A 12高压开关柜的各个组件采用模块化设计，易于维护和更换，可以大大减少停机时间和维修成本。

四、使用注意事项1. 在安装和维护KYN28A 12高压开关柜时，必须严格遵守相关操作规程和安全规定，确保人身安全。

2. 在操作KYN28A 12高压开关柜之前，必须对其进行检查，确保其正常运行状态。

3. 避免在高温、潮湿或有爆炸性气体的环境下使用KYN28A 12高压开关柜，以免影响其正常工作。

4. 保持KYN28A 12高压开关柜的周围空气流通，避免堆放杂物，确保散热良好。

5. 定期对KYN28A 12高压开关柜进行维护保养，清洁开关柜内部和外部，确保其正常运行。

总结：KYN28A 12高压开关柜是一种可靠性高、安全性强、维护简便的开关设备，广泛应用于各类配电系统中。

高压开关柜工作原理
高压开关柜是一种电力设备，主要用于电力系统中对高压电路的控制、保护和监测。

其工作原理是将高压电路划分为若干个电气单元，每个电气单元都装有开关和保护装置。

当需要对电路进行控制或保护时，通过高压开关柜中的开关和保护装置来实现。

高压开关柜的组成结构包括主体、开关、隔离开关、断路器、负荷开关、电流互感器、电压互感器、保护继电器、控制电源、信号电缆等。

其中，主体是高压开关柜的支撑结构，起到支撑、固定和隔离作用；开关是高压开关柜的核心部件，主要用于控制电路的开闭；隔离开关用于隔离和切断电路；断路器用于断开电路，以保护负载和设备；负荷开关用于控制和保护负载；电流互感器和电压互感器用于测量电流和电压，为保护和控制提供信号；保护继电器用于对电路进行保护；控制电源用于供给高压开关柜内部的各个元件所需的电能；信号电缆用于传输信号。

在高压开关柜的工作过程中，主要涉及到以下几个方面：控制、保护、监测和维护。

控制是指通过开关控制电路的开闭，以实现对电路的操作；保护是指通过保护装置对电路进行保护，以保证设备和负载的安全；监测是指通过电流互感器和电压互感器对电路进行测量，以实现对电路运行状态的监测；维护是指对高压开关柜进行日常维护和检修，以保证设备的正常运行。

高压开关柜是电力系统中不可或缺的设备，其工作原理是通过开关、保护装置等组成的系统，实现对电路的控制、保护和监测。

在日常使用中，需要注意对高压开关柜的维护和检修，以确保设备的正常运行。

高压开关柜的工作原理高压开关柜是电力系统中常见的一种电气设备，主要用于分配、控制和保护高压电力设备。

它的工作原理是通过对电流的控制和保护，确保电力系统的正常运行和故障时的安全操作。

高压开关柜由断路器和其他附属设备组成，如隔离开关、负荷开关、电流互感器、电容器等。

这些器件的组合可以根据实际需求进行灵活搭配。

高压开关柜的工作原理可以分为以下几个方面：1. 控制电路：高压开关柜通过控制电路来实现对电力设备的操作。

控制电路可以是手动操作的，也可以是自动化控制的。

手动操作时，操作人员通过操作按钮、开关、压力继电器等控制元件来实现对电路的开关和分合操作。

自动化控制时，通常采用微机继电器或PLC来实现对开关柜的远程控制。

2. 保护装置：高压开关柜的另一个重要功能是对电力设备进行保护。

保护装置可以对电流、电压、温度等参数进行监测，一旦发现异常情况就会触发保护动作，如断路器跳闸、告警等。

保护装置常见的类型有过流保护、短路保护、接地保护等。

3. 分配电路：高压开关柜是电力系统中的分配中心，通过高压进线和出线，将电力分配给不同的电气设备。

开关柜内部的母线系统起到电力分配的作用，通过隔离开关和负荷开关进行分支和控制操作。

4. 监测装置：高压开关柜通常配备有各种类型的监测装置，用于监测电气设备的运行状况和参数。

常见的监测装置有电流互感器、电压互感器、温度传感器等。

这些装置可以帮助运维人员及时了解设备的运行情况，做出正确的操作和维护决策。

5. 短路电流：高压开关柜在发生短路故障时，能够将高短路电流迅速切断，保护电力设备免受损害。

断路器通常具有较高的开断能力，能够快速切断短路电流，避免故障蔓延和设备损坏。

6. 环境保护：高压开关柜通常采用密闭式设计，具有防尘、防潮、防火等功能，能够在恶劣的环境条件下正常运行。

此外，开关柜通常还配备有通风装置和温度控制装置，以确保内部温度处于安全范围。

总之，高压开关柜的工作原理是通过对电流的控制和保护，确保电力系统的正常运行和故障时的安全操作。

10KV高压开关柜分合闸原理和典型问题分析摘要：10Kv开关柜是目前变电站最为常见的设备之一。

借助开关柜的作用，可以完成包括电参量检测、供电管控等多方面的作用。

分合闸是开关柜最为基础的功能之一，如若这一功能失常，势必会导致供电稳定性。

故本文首先就开关柜的分合闸机理进行分析，之后就常见的分合闸故障原因进行探讨并给出应对措施。

关键词：开关柜；分合闸；10Kv；引言：10Kv开关柜是变电站系统最为典型的构成之一，借助于该设备可以较好的实现对于电力系统的管控以及监测等作用[1]。

而实际运行过程中拒分、拒合、误动作等问题的发生，会导致电力系统的不稳定性，导致电能服务品质降低，影响产线的安全稳定生产。

故此次探究的内容有着一定的现实意义[2]。

1.10Kv开关柜分合闸原理如下图所示为典型的开关柜断路器分合闸原理图。

图1开关柜分合闸原理示意图如上图所示，包括手动分合闸转换开关QK、分合闸指示灯LD以及HD均处在10Kv开关柜面板上，以此来支持就地手动遥控以及分合闸指示。

此次就就地分合闸操作予以分析。

分合闸使用期间，首先把转换开关QK打至就地位置，利用手动方式将其转至分闸位置，此时QK的11以及12触点连通，并且给出分闸数据，电流自+km位置流入，通过1BS电编码锁，以及常开触点QF，最后为TQ跳闸及单机供电。

该过程中，串联在跳闸回路中的防跳继电器KLT.A的线圈的点，常开触点自保持。

TQ得电之后，随即连带着操作单元动作，直到断路器分闸到位。

如若线路端的设备存在短路问题，一次短路电流流过电流互感器的高压侧，电流互感器的二次侧感应电流达到预先整定值时，随即激活整个继电器工作，KT触点吸合。

分闸线圈TQ得电，完成断路器的整个跳闸过程。

断路器随即断开，故障回路也得到隔离。

其次，手动合闸过程。

将转换开关打至QK合闸位置，则为1、2触点吸合，并同时给出了合闸指令，电流从+KM位置流入并经过了1BS模块之后和合闸继电器的线圈联通，相关常开触点随即自保持，为合闸线圈HQ供电，合闸线圈HQ得电之后，连带着操作模块运行，直到断路器合闸到位。
