防水卷材固定系统

防水卷材机械固定施工技术（一）聚氯乙烯（PVC）、热塑性聚烯烃（TPO）防水卷材机械固定施工技术1.主要技术内容机械固定即采用专用固定件，如金属垫片、螺钉、金属压条等，将聚氯乙烯（PVC）或热塑性聚烯烃（TPO）防水卷材以及其它屋面层次的材料机械固定在屋面基层或结构层上。

机械固定包括点式固定方式和线性固定方式。

固定件的承载能力和布置，根据实验结果和相关规定严格设计。

聚氯乙烯（PVC）或热塑性聚烯烃（TPO）防水卷材的搭接是由热风焊接形成连续整体的防水层。

焊接缝是因分子链互相渗透、缠绕形成新的内聚焊接链，强度高于卷材且与卷材同寿命。

（1）点式固定点式固定即使用专用垫片和螺钉对卷材进行固定，卷材搭接时覆盖住固定件，如图8.1-1所示。

图8.1-1点式固定示意图（2）线性固定线性固定即使用专用压条和螺钉对卷材进行固定，使用防水卷材覆盖条对压条进行覆盖，如图8.1-2所示。

基层、隔汽层以及保温板等材料与点式固定相同。

图8.1-2线性固定示意图2.技术指标（1）当固定基层为混凝土结构时，其厚度应不小于60mm，强度等级不低于C25；当固定基层为钢板时，其厚度一般要求为0.8mm，不得小于0.63mm。

（2）聚氯乙烯（PVC）防水卷材的物理化学性能应满足表8.1-1要求、热塑性聚烯烃（TPO）防水卷材物理性能指标应满足表8.1-2要求。

聚氯乙烯（PVC）防水卷材物理性能表8.1-1项目指标厚度/（mm） 2.0拉力/（N/50mm）≥1000最大力伸长率/﹪≥10热处理尺寸变化率/﹪≤ 1.0低温弯折性-25℃无裂纹抗穿孔性不透水不透水性不透水接缝抗剪强度 6.0或卷材破坏热老化处理外观无起泡、裂纹、粘结和孔洞拉力保持率/﹪≥80伸长率保持力/﹪低温弯折性-20℃无裂纹耐化学侵蚀拉力保持率/﹪≥80伸长率保持力/﹪3.适用范围聚氯乙烯（PVC）防水卷材、热塑性聚烯烃（TPO）防水卷材机械固定技术的应用范围广泛，可以在低坡大跨度或坡屋面的新屋面及翻新屋面中使用，特别在大跨度屋面中该技术的经济性和施工速度都有明显优势。

防水卷材在我们日常生活中是非常多见的，尤其是拥有众多好处的PVC耐根穿刺防水卷材，非常受大众的喜爱，因为PVC耐根穿刺防水卷材具有防水效果佳，耐腐蚀，使用寿命长，操作方便等优势点。

这么好的产品价格在市场当中是怎样的呢。

我们接下来的时间，就一一进行剖析。

会从PVC耐根穿刺防水卷材的应用范围、施工工艺还有价格方面入手。

一起来看看吧。

【PVC耐根穿刺防水卷材应用】接下来我们说一下PVC耐根穿刺防水卷材的应用方面的知识吧。

在屋面防水施工中，我们经常会接触到一些刚性防水材料和涂料防水。

这类的防水材料关于基础表面的粗糙程度、平整程度、密实程度要求都是挺高的，弄不好的话，就会简略的导致漏水。

橡胶类的防水卷材如EPDM，也曾经遭到众多人的追捧。

但是相较于PVC类防水卷材来说呢，其焊接的强度不是很高，不能够保持稳定耐久，简略形成焊接脱离而导致窜水的现象。

那么，对比改性沥青类的防水卷材，PVC类防水卷材在施工方面，可选择性更大。

并且施工工期短，绿色环保。

说起施工，PVC耐根穿刺防水卷材可根据不同的场景用不同的施工办法进行组合，以高效的施工办法结束项目。

我们大家常见的有机械固定系统、满粘系统、以及空铺系统。

在结合细部的节点做法，如出屋面管、落水口、女儿墙、阴阳角等部位。

整个系统构成全封闭接连密闭的整体，然后保证无渗漏危险。

一同很要害的点在于施工质量操控，因为此款材料在搭接时选用热风焊接的施工工艺，关于焊接的技术要求极高。

大面焊接时的有用焊缝，理论上不小于2.5cm，细部节点的有用焊缝不小于1.0cm。

一同要求焊接时接连规整，微带有熔浆溢出佳。

大面焊接时，选用主动焊接的爬焊接，细部焊接选用手持的热风焊接枪。

关于常见的3种施工工艺，以下进行扼要的阐明。

【PVC耐根穿刺防水卷材多少钱】PVC耐根穿刺防水卷材的价格，市面上很多种，小编建议大家在选购的时，一定要选能实地考察的厂家，对于价格，会根据需求用量跟厂家还有距离远近，略微是有所不同的。

JG/T 576—2021防水卷材屋面用机械固定件１ 范围本文件规定了防水卷材屋面用机械固定件的范围，术语和定义，分类和标记，一般规定，要求，试验方法，检验规则，标志、包装、运输和贮存。

本文件适用于以金属屋面板为基层的防水卷材屋面系统用机械固定件。

２ 规范性引用文件文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

ＧＢ／Ｔ　２５１８ 连续热镀锌和锌合金镀层钢板及钢带ＧＢ／Ｔ　３０９８．１１ 紧固件机械性能 自钻自攻螺钉ＧＢ／Ｔ　３０９８．２１ 紧固件机械性能 不锈钢自攻螺钉ＧＢ／Ｔ　３２８０ 不锈钢冷轧钢板和钢带ＧＢ／Ｔ　３８８０ 一般工业用铝及铝合金板、带材ＧＢ／Ｔ　４２３７不锈钢热轧钢板和钢带ＧＢ／Ｔ　９７８９金属和其他无机覆盖层 通常凝露条件下的二氧化硫腐蚀试验ＧＢ／Ｔ　１０１２５ 人造气氛腐蚀试验盐雾试验ＧＢ／Ｔ　１２６７０ 聚丙烯（ＰＰ）树脂ＧＢ／Ｔ　１８３７８ 防水沥青与防水卷材术语ＨＧ／Ｔ　２３４９ 聚酰胺１０１０树脂３ 术语和定义ＧＢ／Ｔ　１８３７８界定的以及下列术语和定义适用于本文件。

３．１固定件ｆｉｘａｔｉｏｎ　ｃｏｍｐｏｎｅｎｔｓ由固定钉、垫片、套管和压条等组成的，将防水卷材、相关材料机械固定于屋面基层的配件。

３．２复合变形量ｃｏｍｐｏｓｉｔｅ　ｄｅｆｏｒｍａｔｉｏｎ套管与固定钉组合拉拔后，组合件的变形量。

４ 分类、规格和标记４．１ 分类防水卷材屋面用机械固定件的分类见表１。

１JG/T 576—2021表１ 机械固定件的分类产品名称及代号按材质分类及代号按形状（或用途）固定钉，代号Ｆ不锈钢，代号ＳＳ碳钢，代号ＣＣ垫片普通垫片，代号Ｇ可焊接涂层垫片，代号ＣＧ塑料，代号Ｐ镀铝锌钢板，代号ＡＺＳ不锈钢，代号ＳＳ镀锌钢板，代号ＺＳ不锈钢，代号ＳＳ圆形，代号Ｒ椭圆形，代号Ｏ方形，代号Ｓ圆形，代号Ｒ套管，代号Ｃ聚丙烯，代号ＰＰ聚乙烯，代号ＰＥ尼龙，代号ＰＡ圆形，代号Ｒ椭圆形，代号Ｏ方形，代号Ｓ压条，代号Ｂ镀锌钢板，代号ＺＳ镀铝锌钢板，代号ＡＺＳ铝合金板，代号ＡＡＳ线固定，代号ＬＦ加强固定，代号ＳＦ收口固定，代号ＣＦ４．２规格防水卷材屋面用机械固定件的常用规格见表２。

TPO防水卷材施工工艺A/TPO防水卷材机械固定系统施工工艺一、基层要求基层清洁、表面无尖锐物。

基层验收完毕。

二、工艺流程基面清理—→铺聚乙烯薄膜—→铺设保温板—→预铺TPO防水卷材—→紧固件固定TPO防水卷材—→热风焊接TPO防水卷材—→节点部位加强处理—→检查、修整—→组织验收三、TPO防水卷材施工步骤1. 清除基层表面杂物、碎屑。

2. 铺聚乙烯薄膜一层，聚乙烯薄膜搭接采用自粘胶条粘结。

3. 铺设挤塑泡沫保温隔热板，采用专用紧固件固定保温板。

4. 预铺TPO防水卷材：将TPO防水卷材按弹线控制位置布置在保温层上，卷材铺设方向与压型钢板波纹方向垂直，把自然疏松的卷材按轮廓布置在保温层上。

卷材保持平整顺直，不得扭曲，搭接宽度120mm，并进行适当的剪裁。

5. TPO防水卷材固定：紧固件和垫片沿标记线所示的距卷材边缘30mm处固定卷材。

6. 卷材搭接：一副卷材搭接于另一幅卷材上，使紧固件和垫片覆于防水层之下。

采用焊接机焊接每一个搭接边，如采用双焊缝需进行充气检测。

7. 节点处理：裁剪适合相应节点的卷材片材，采用手持式焊枪将片材焊接于大面卷材上。

8. TPO防水卷材收头：收头部位采用压条固定，并使用密封胶密封。

四、验收标准1. 保证项目：防水卷材、紧固件、压条的材质、性能、规格、必须符合设计要求和施工规范的规定。

检验方法：观查检查和检查产品出厂合格证、试验报告、现场取样试验。

2. 基本项目：按卷铺设防水卷材，搭接宽度不小于120mm，接缝密贴、牢固、无张口、虚贴、空鼓等现象。

焊接宽度符合规范要求，无漏焊、无假焊、无烤焦熔淌痕迹。

焊缝充气检查加压时间不少于2分钟，压力不小于0.15Mpa，压力下降不大于20% 手持焊枪焊缝检测采用目测及机械检测（即采用平头螺丝刀进行检测）。

B/TPO防水卷材空铺系统施工工艺一、基层要求基面要求平整光滑、无起砂、空鼓、砂眼及凹凸不平现象，确保基层清洁、干燥，基层含水率必须小于9%。

防水卷材防水卷材主要是用于建筑墙体、屋面、以及隧道、公路、垃圾填埋场等处，起到抵御外界雨水、地下水渗漏的一种可卷曲成卷状的柔性建材产品，作为工程基础与建筑物之间无渗漏连接，是整个工程防水的第一道屏障，对整个工程起着至关重要的作用。

产品主要有沥青防水卷材和高分子防水卷材。

中文名: 防水卷材用途: 建筑墙体、屋面等领域: 建筑品牌分类: Dike防水卷材等特点: 抗渗能力强、抗拉强度高等基料:合成橡胶、合成树脂等1.分类将沥青类或高分子类防水材料浸渍在胎体上，制作成的防水材料产品，以卷材形式提供，称为防水卷材。

根据主要组成材料不同，分为沥青防水卷材、高聚物改性沥青防水卷材和合成高分子防水卷材;根据胎体的不同分为无胎体卷材、纸胎卷材、玻璃纤维胎卷材、玻璃布胎卷材和聚乙烯胎卷材。

防水卷材要求有良好的耐水性，对温度变化的稳定性(高温下不流淌、不起泡、不淆动;低温下不脆裂)，一定的机械强度、延伸性和抗断裂性，要有一定的柔韧性和抗老化性等。

[1]防水卷材是一种可卷曲的片状防水材料。

是建筑工程防水材料中的重要品种之一。

按品牌分类建筑行业防水卷材主要有Dike防水卷材、杜邦防水卷材、Sicon防水卷材，其中前二家参编国标图集。

根据其主要防水组成材料可分为沥青防水材料、高聚物改性防水卷材和合成高分子防水卷材（SBC120聚乙烯丙纶复合卷材）三大类。

有PVC、EVA、PE、ECB等多种防水卷材沥青防水卷材是在基胎（如原纸、纤维织物）上浸涂沥青后，再在表面撒布粉状或片状的隔离材料而制成的可卷曲片状防水材料。

2.性能1.耐水性耐水性是指在水的作用下和被水浸润后其性能基本不变，在压力水作用下具有不透水性，常用不透水性、吸水性等指标表示。

2.温度稳定性温度稳定性指在高温下不流淌、不起泡、不滑动，低温下不脆裂的性能，即在一定温度变化下保持原有性能的能力。

常用耐热度、耐热性等指标表示。

铝箔面(2张)3.机械强度、延伸性和抗断裂性它指防水卷材承受一定荷载、应力或在一定变形的条件下不断裂的性能。

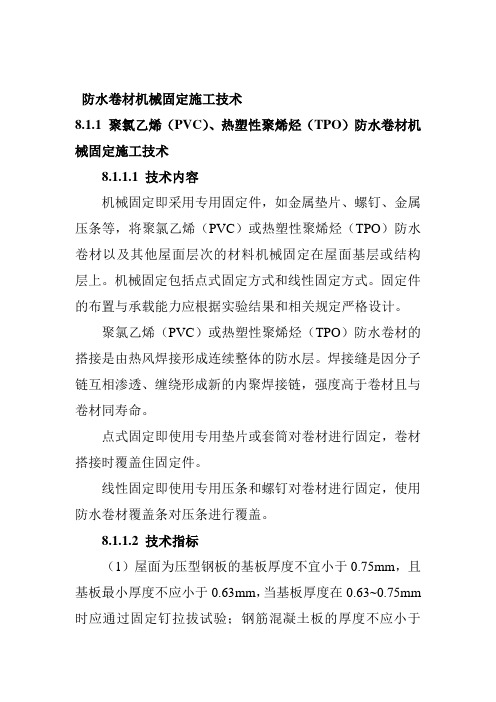

防水卷材机械固定施工技术8.1.1 聚氯乙烯（PVC）、热塑性聚烯烃（TPO）防水卷材机械固定施工技术8.1.1.1 技术内容机械固定即采用专用固定件，如金属垫片、螺钉、金属压条等，将聚氯乙烯（PVC）或热塑性聚烯烃（TPO）防水卷材以及其他屋面层次的材料机械固定在屋面基层或结构层上。

机械固定包括点式固定方式和线性固定方式。

固定件的布置与承载能力应根据实验结果和相关规定严格设计。

聚氯乙烯（PVC）或热塑性聚烯烃（TPO）防水卷材的搭接是由热风焊接形成连续整体的防水层。

焊接缝是因分子链互相渗透、缠绕形成新的内聚焊接链，强度高于卷材且与卷材同寿命。

点式固定即使用专用垫片或套筒对卷材进行固定，卷材搭接时覆盖住固定件。

线性固定即使用专用压条和螺钉对卷材进行固定，使用防水卷材覆盖条对压条进行覆盖。

8.1.1.2 技术指标（1）屋面为压型钢板的基板厚度不宜小于0.75mm，且基板最小厚度不应小于0.63mm，当基板厚度在0.63~0.75mm 时应通过固定钉拉拔试验；钢筋混凝土板的厚度不应小于40mm，强度等级不应小于C20，并应通过固定钉拉拔试验。

（2）聚氯乙烯（PVC）防水卷材的物理性能应满足《聚氯乙烯（PVC）防水卷材》GB 12952标准要求、热塑性聚烯烃（TPO）防水卷材物理性能指标应满足《热塑性聚烯烃（TPO）防水卷材》GB 27789标准要求，主要性能指标见表8.1、表8.2。

表8.1聚氯乙烯（PVC）防水卷材主要性能试验项目性能要求最大拉力/（N/cm）≥250最大拉力时延伸率/％≥15热处理尺寸变化率/％≤0.5低温弯折性-25℃，无裂纹不透水性（0.3MPa,2h）不透水接缝剥离强度/（N/mm）≥3.0人工气候加速老化（2500h）最大拉力保持率/％≥85伸长率保持率/％≥80低温弯折性（-20℃）无裂纹表8.2热塑性聚烯烃（TPO）防水卷材主要性能试验项目性能要求最大拉力/（N/cm）≥250最大拉力时延伸率/％≥15热处理尺寸变化率/％≤0.5低温弯折性-40℃,无裂纹不透水性（0.3MPa，2h）不透水接缝剥离强度/（N/mm）≥3.0人工气候加速老化（2500h）最大拉力保持率/％≥90伸长率保持率/％≥90低温弯折性/（℃）-40,无裂纹8.1.1.3 适用范围适用于厂房、仓库和体育场馆等低坡大跨度或坡屋面的新屋面及翻新屋面的建筑防水工程。

TPO防水卷材机械固定单层屋面系统施工工法TPO防水卷材机械固定单层屋面系统施工工法一、前言TPO防水卷材机械固定单层屋面系统是一种常用的工法，能够有效防止屋面渗漏和保护建筑结构。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以便读者全面了解该工法的应用。

二、工法特点TPO防水卷材机械固定单层屋面系统具有以下特点：1. 施工简单方便：采用机械固定的方式，不需要使用火焰进行热熔，施工过程简单、安全。

2. 耐候性强：TPO 材料具有优异的耐候性和耐老化性能，能够在各种恶劣气候条件下保持稳定性能。

3. 施工周期短：机械固定方式施工速度快，能够节约时间和人力成本。

4. 成本低廉：与传统的人工铺设方式相比，机械固定方式施工成本较低。

5. 可靠性强：TPO防水卷材具有较高的抗拉强度和耐刺穿性能，能够有效保护建筑结构不受损害。

三、适应范围TPO防水卷材机械固定单层屋面系统适用于各种建筑结构，特别是商业建筑、工业厂房、住宅等高要求的屋面施工。

四、工艺原理TPO防水卷材机械固定单层屋面系统的施工工法与实际工程之间的联系主要有两个方面。

首先，采用机械固定的方式可以保证卷材与建筑结构之间的牢固连接，防止屋面材料受到外力的影响而导致渗漏。

其次，通过采取一系列的技术措施，如适当的层压压力、辊压施工、辅助材料的使用等，可以有效提高工程的质量和施工效率。

五、施工工艺TPO防水卷材机械固定单层屋面系统的施工工艺主要包括：1. 屋面清理：清除原有屋面的杂物、尘土和老化材料，确保基面洁净。

2. 底层处理：涂刷底涂材料或铺设底层防水卷材，增加屋面的耐水性能。

3. 机械固定：使用专用的机具将TPO防水卷材固定在建筑结构上，确保卷材与建筑结构之间的牢固连接。

4. 边缘处理：对屋面的边缘部分进行加固，以提高整体的耐候性能和防护效果。

5. 检查验收：对施工过程进行全面检查，确保各个环节符合设计要求。

聚氯乙烯（PVC）防水卷材屋面机械固定施工工法一、前言PVC防水卷材是一种常用于屋面防水的材料，具备良好的防水性能和耐候性，被广泛应用于各类建筑工程中。

为了确保PVC防水卷材在施工过程中的稳定性和有效性，采用机械固定施工工法是一种可行的方式。

本文将对PVC防水卷材屋面机械固定施工工法进行详细介绍。

二、工法特点PVC防水卷材屋面机械固定施工工法具有以下几个特点：1. 施工工艺简单：机械固定施工工法只需要使用简单的机具设备，施工过程相对简单，能够提高工作效率。

2. 施工速度快：机械固定施工工法可以在较短的时间内完成工程施工，大大缩短施工周期。

3. 施工质量稳定：采用机械固定施工工法，能够确保PVC防水卷材与屋面牢固连接，提高施工质量的稳定性。

4. 适应性强：机械固定施工工法适用于不同类型的屋面结构，能够适应各种复杂的施工环境和工况。

三、适应范围PVC防水卷材屋面机械固定施工工法适用于各类屋面结构，包括工业厂房、商业建筑、住宅楼等。

无论是新建工程还是维修翻新工程，机械固定施工工法都能够满足施工需求。

四、工艺原理PVC防水卷材屋面机械固定施工工法的实施原理是通过机械固定件将PVC卷材固定在屋面结构上，确保其能够有效抵抗风压、雨水和日晒等外部环境的侵蚀。

具体的技术措施包括：1. 选择合适的机械固定件：根据PVC防水卷材和屋面结构的特点，选择合适的机械固定件，确保固定牢固和稳定。

2. 布置固定件：根据施工设计和要求，在屋面结构上布置机械固定件的位置和间距，确保卷材的整体固定性。

3. 固定PVC防水卷材：将PVC卷材铺设到屋面上，使用机械固定件将其固定在屋面结构上。

五、施工工艺1. 准备工作：清理建筑屋面，检查并修复屋面结构，确认施工区域是否符合施工要求。

2. 布置固定件：根据施工设计要求，在屋面上预先布置机械固定件，确定固定件的位置和间距。

3. 铺设卷材：将预先切好的PVC防水卷材铺设到屋面上，根据需要进行接缝处理。

防水卷材机械固定施工技术——建安大厦单项技术应用总结一、工程概况本工程依据设计图纸，屋面采用聚氯乙烯（PVC）卷材防水，防水卷材通过机械固定施工技术固定。

机械固定即采用专用固定件，如金属垫片、螺钉、金属压条等，将聚氯乙烯（PVC）防水卷材以及其它屋面层次的材料机械固定在屋面基层或结构层上。

机械固定包括点式固定方式和线性固定方式。

固定件的承载能力和布置，根据实验结果和相关规定严格设计。

二、屋面卷材施工质量差原因分析2.1 屋面风压大；2.2 混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生；2.3 由于过早承受荷载所导致的裂缝；2.4 养护不及时导致的干缩裂缝；三、卷材施工屋面卷材施工点式固定与线性固定3.1 点式固定点式固定即使用专用垫片和螺钉对卷材进行固定，卷材搭接时覆盖住固定件，如图3.1-1所示。

图3.1-1点式固定示意图屋面卷材点式固定现场施工3.2 线性固定线性固定即使用专用压条和螺钉对卷材进行固定，使用防水卷材覆盖条对压条进行覆盖，如图3.2-1所示。

基层、隔汽层以及保温板等材料与点固定相同。

图3.2-1线性固定示意图屋面卷材线性固定现场施工四、屋面卷材施工机械固定技术指标（1）当固定基层为混凝土结构时，其厚度应不小于60mm，强度等级不低于C25；当固定基层为钢板时，其厚度一般要求为0.8mm，不得小于0.63mm。

（2）聚氯乙烯（PVC）防水卷材的物理化学性能应满足表4.1-1要求、热塑性聚烯烃（TPO）防水卷材物理性能指标应满足表4.1-2要求。

聚氯乙烯（PVC）防水卷材物理性能表4.1-1项目指标厚度/（mm） 2.0拉力/（N/50mm）≥ 1000最大力伸长率/﹪≥ 10热处理尺寸变化率/﹪≤ 1.0低温弯折性-25℃无裂纹抗穿孔性不透水不透水性不透水接缝抗剪强度 6.0或卷材破坏热老化处理外观无起泡、裂纹、粘结和孔洞拉力保持率/﹪≥80伸长率保持力/﹪低温弯折性-20℃无裂纹耐化学侵蚀拉力保持率/﹪≥80伸长率保持力/﹪低温弯折性-20℃无裂纹人工气候加速老化拉力保持率/﹪≥80伸长率保持力/﹪低温弯折性-20℃无裂纹热塑性聚烯烃（TPO）防水卷材物理性能表4.1-2项目指标不透水性通过抗拉强度（双向）/MPa ≥800加强层断裂时的伸长率/% ≥20抗静载荷强度（EPS & 混凝土）/kg ≥25抗冲击力（EPS &混凝土）/mm ≥10抗撕裂强度L/T,N ≥800/500搭接剥离强度/(N/50mm) ≥100搭接剪力强度/(N/50mm) ≥800抗紫外线性能通过低温弯折度/℃≤-45 外耐火性B ROOF(t1)阻燃性 E耐根穿刺性通过五、屋面卷材施工机械固定技术优点与应用前景屋面防水卷材机械固定技术将结构层、隔汽层（设计确定）、保温层、防水层等层次依次结合起来，并将PVC卷材通过机械固定连成一体，形成完整耐久的屋面防水系统。
