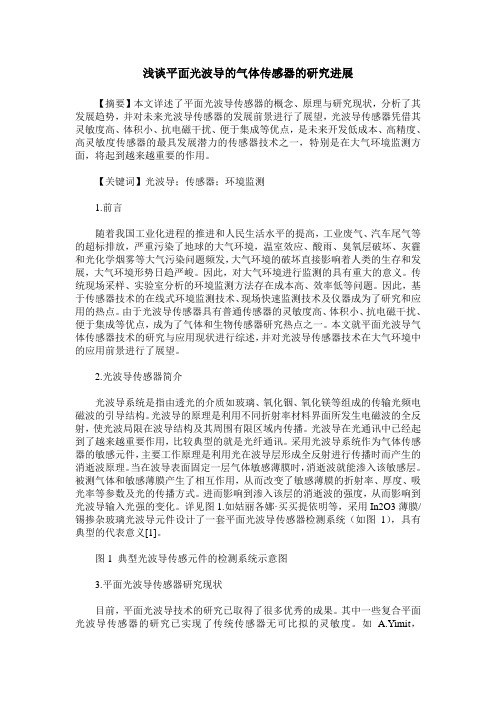

浅谈平面光波导的气体传感器的研究进展【摘要】本文详述了平面光波导传感器的概念、原理与研究现状，分析了其发展趋势，并对未来光波导传感器的发展前景进行了展望，光波导传感器凭借其灵敏度高、体积小、抗电磁干扰、便于集成等优点，是未来开发低成本、高精度、高灵敏度传感器的最具发展潜力的传感器技术之一，特别是在大气环境监测方面，将起到越来越重要的作用。
【关键词】光波导；传感器；环境监测1.前言随着我国工业化进程的推进和人民生活水平的提高，工业废气、汽车尾气等的超标排放，严重污染了地球的大气环境，温室效应、酸雨、臭氧层破坏、灰霾和光化学烟雾等大气污染问题频发，大气环境的破坏直接影响着人类的生存和发展，大气环境形势日趋严峻。
因此，对大气环境进行监测的具有重大的意义。
传统现场采样、实验室分析的环境监测方法存在成本高、效率低等问题。
因此，基于传感器技术的在线式环境监测技术、现场快速监测技术及仪器成为了研究和应用的热点。
由于光波导传感器具有普通传感器的灵敏度高、体积小、抗电磁干扰、便于集成等优点，成为了气体和生物传感器研究热点之一。
本文就平面光波导气体传感器技术的研究与应用现状进行综述，并对光波导传感器技术在大气环境中的应用前景进行了展望。
2.光波导传感器简介光波导系统是指由透光的介质如玻璃、氧化铟、氧化镁等组成的传输光频电磁波的引导结构。
光波导的原理是利用不同折射率材料界面所发生电磁波的全反射，使光波局限在波导结构及其周围有限区域内传播。
光波导在光通讯中已经起到了越来越重要作用，比较典型的就是光纤通讯。
采用光波导系统作为气体传感器的敏感元件，主要工作原理是利用光在波导层形成全反射进行传播时而产生的消逝波原理。
当在波导表面固定一层气体敏感薄膜时，消逝波就能渗入该敏感层。
被测气体和敏感薄膜产生了相互作用，从而改变了敏感薄膜的折射率、厚度、吸光率等参数及光的传播方式。
进而影响到渗入该层的消逝波的强度，从而影响到光波导输入光强的变化。
51,052304(2014)激光与光电子学进展Laser&Optoelectronics Progress©2014《中国激光》杂志社基于光子晶体波导的折射率传感器的灵敏度优化设计柯林佟陈卫业张洋李荣生沈义峰中国矿业大学理学院,江苏徐州221116摘要通过研究波导两侧缺陷处的折射率对二维光子晶体波导透射光谱的影响，提出一种提高折射率传感器灵敏度的方案。
计算结果表明光子透射带上边沿的偏移量与传感区折射率的大小存在一定关系，在相同的折射率变化量下通过改变波导两侧缺陷处圆孔的相关几何参数可极大提高光子透射带上边沿的偏移量，即提高折射率传感器的灵敏度。
通过优化设计，传感器的灵敏度由折射率变化区间0.0~1.0的55nm/RIU(RIU表示折射率单元)与1.1~2.0的36nm/RIU分别提高到对应的405nm/RIU以及222nm/RIU。
关键词光学器件；折射率传感器；灵敏度优化；光子晶体波导；光子带隙；时域有限差分法中图分类号O436文献标识码A doi:10.3788/LOP51.052304Optimizing Design for Sensitivity Improvement of Refractive Index Sensors Based on Photonic Crystal WaveguideKe Lintong Chen Weiye Zhang Yang Li Rongsheng Shen Yifeng Department of Physics,China University of Mining and Technology,Xuzhou,Jiangsu221116,ChinaAbstract The transmission spectrum of a two-dimensional photonic crystal waveguide with edge defects of different refractive indexes(RIs)is analyzed,and accordingly a proposal to improve the sensitivity of RI sensor is put forward.The simulations and calculations show that the offset of the upper band edge of the transmission band is related to the RI of the analyte.For the same RI variation,the shift of the upper band edge of the transmission band can be greatly improved by changing the related geometrical parameters of holes at the defect area near both sides of the ly,the sensitivity of the RI sensor is enhanced.In this paper the sensitivity is respectively improved from55nm/RIU(RIU means refractive index unit)to405nm/RIU and36nm/ RIU to222nm/RIU corresponding to the range of the variation of RI(D n)from0.0to1.0and1.1to2.0after the optimizing process.Key words optical devices;refractive index sensor;sensitivity optimization;photonic crystal waveguide;photonic band gap;finite-different time-domain methodOICS codes230.5298;280.4788;130.5296；350.42381引言John等[1-4]于20世纪80年代提出了光子晶体这种新型材料的概念。
基于光学波导技术的传感器设计与优化一、背景介绍随着科技进步和社会发展，传感器技术已经得到广泛应用。
而光学波导技术就是其中的一种重要技术手段，通过在光学波导中嵌入传感材料，可以将待测量转化成光信号输出，实现对待测量的快速、高灵敏度检测。
因此，基于光学波导技术的传感器正在逐步普及和研发，其应用范围涵盖了化学、生物、环境、工业等多个领域。
二、光学波导传感器的优点与传统电气式传感器相比，基于光学波导技术的传感器具有高精度、快速反应、低噪声、无需电源和电磁干扰等优点。
其基本原理是通过一个具有高折射率的波导，使得待测物能够与波导中的光产生相互作用，从而改变波导中光的传输条件，通过对光的衰减、散射、偏转等参数变化，进而测量待测物的特征参数，如浓度、温度、湿度等。
光学波导传感器具有以下优点：1. 高灵敏度：基于光学波导技术的传感器灵敏度高，能够对微小的物理和化学变化做出响应。
2. 高精度：基于光学波导技术的传感器具有高精度，能够测量非常小的物理和化学变化。
3. 高速度：基于光学波导技术的传感器反应速度非常快，可以在极短的时间内进行测量。
4. 无需电源：基于光学波导技术的传感器无需电源，因此在使用和管理上更加方便，不用担心电池电量耗尽问题。
5. 低噪声：光学波导传感器没有电磁场，因此能够消除电磁干扰，传感器的测量结果会更加准确和稳定。
三、基于光学波导传感器设计与优化基于光学波导技术的传感器设计包括传感器结构设计、光波导设计、光源选择和光探测器选择等，这些因素都影响着传感器的性能参数如检测灵敏度、最小检测浓度等。
因此，在传感器设计时，需要针对不同的应用场景进行优化设计。
1. 传感器结构设计传感器的结构设计包括布局和晶体管膜厚度的选择。
为了保证传感器具有高度灵敏度和高度选择性，传感器晶体管的膜厚度应该根据不同的应用选择最优的厚度。
晶体管厚度越薄，灵敏度越高，但是选择范围会受到影响。
2. 光波导设计光波导设计是基于光学波导传感器的关键技术之一。
