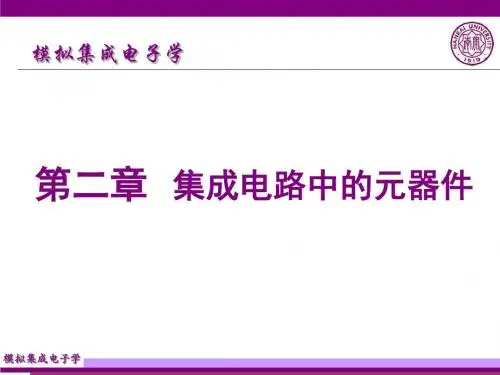

第2讲 集成电路中的元器件要点
- 格式:pptx
- 大小:1.40 MB
- 文档页数:108

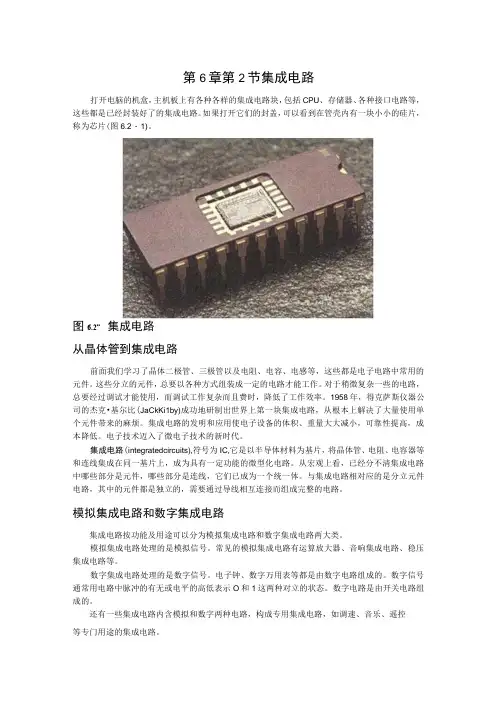

第6章第2节集成电路打开电脑的机盒,主机板上有各种各样的集成电路块,包括CPU、存储器、各种接口电路等,这些都是已经封装好了的集成电路。
如果打开它们的封盖,可以看到在管壳内有一块小小的硅片,称为芯片(图6.2・1)。
图6.2”集成电路从晶体管到集成电路前面我们学习了晶体二极管、三极管以及电阻、电容、电感等,这些都是电子电路中常用的元件。
这些分立的元件,总要以各种方式组装成一定的电路才能工作。
对于稍微复杂一些的电路,总要经过调试才能使用,而调试工作复杂而且费时,降低了工作效率。
1958年,得克萨斯仪器公司的杰克•基尔比(JaCkKi1by)成功地研制出世界上第一块集成电路,从根本上解决了大量使用单个元件带来的麻烦。
集成电路的发明和应用使电子设备的体积、重量大大减小,可靠性提高,成本降低。
电子技术迈入了微电子技术的新时代。
集成电路(integratedcircuits),符号为IC,它是以半导体材料为基片,将晶体管、电阻、电容器等和连线集成在同一基片上,成为具有一定功能的微型化电路。
从宏观上看,已经分不清集成电路中哪些部分是元件,哪些部分是连线,它们已成为一个统一体。
与集成电路相对应的是分立元件电路,其中的元件都是独立的,需要通过导线相互连接而组成完整的电路。
模拟集成电路和数字集成电路集成电路按功能及用途可以分为模拟集成电路和数字集成电路两大类。
模拟集成电路处理的是模拟信号。
常见的模拟集成电路有运算放大器、音响集成电路、稳压集成电路等。
数字集成电路处理的是数字信号。
电子钟、数字万用表等都是由数字电路组成的。
数字信号通常用电路中脉冲的有无或电平的高低表示O和1这两种对立的状态。
数字电路是由开关电路组成的。
还有一些集成电路内含模拟和数字两种电路,构成专用集成电路,如调速、音乐、遥控等专门用途的集成电路。
集成电路的优点集成电路与分立元件电路相比,不仅体积小了几个数量级、重量轻了几个数量级,而且具有分立元件电路无可比拟的其他优点。

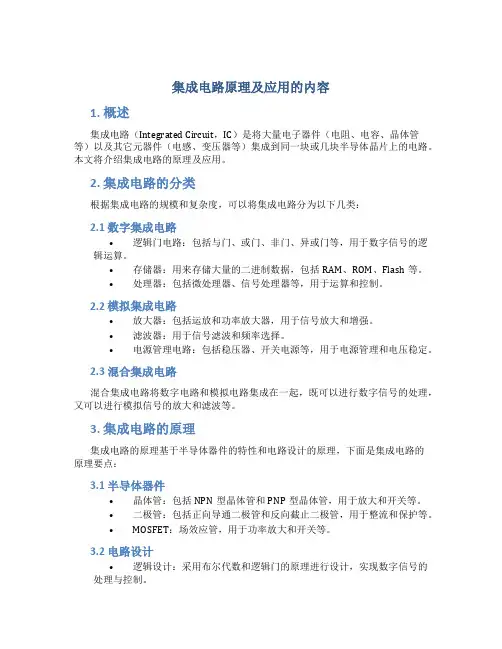

集成电路原理及应用的内容1. 概述集成电路(Integrated Circuit,IC)是将大量电子器件(电阻、电容、晶体管等)以及其它元器件(电感、变压器等)集成到同一块或几块半导体晶片上的电路。
本文将介绍集成电路的原理及应用。
2. 集成电路的分类根据集成电路的规模和复杂度,可以将集成电路分为以下几类:2.1 数字集成电路•逻辑门电路:包括与门、或门、非门、异或门等,用于数字信号的逻辑运算。
•存储器:用来存储大量的二进制数据,包括RAM、ROM、Flash等。
•处理器:包括微处理器、信号处理器等,用于运算和控制。
2.2 模拟集成电路•放大器:包括运放和功率放大器,用于信号放大和增强。
•滤波器:用于信号滤波和频率选择。
•电源管理电路:包括稳压器、开关电源等,用于电源管理和电压稳定。
2.3 混合集成电路混合集成电路将数字电路和模拟电路集成在一起,既可以进行数字信号的处理,又可以进行模拟信号的放大和滤波等。
3. 集成电路的原理集成电路的原理基于半导体器件的特性和电路设计的原理,下面是集成电路的原理要点:3.1 半导体器件•晶体管:包括NPN型晶体管和PNP型晶体管,用于放大和开关等。
•二极管:包括正向导通二极管和反向截止二极管,用于整流和保护等。
•MOSFET:场效应管,用于功率放大和开关等。
3.2 电路设计•逻辑设计:采用布尔代数和逻辑门的原理进行设计,实现数字信号的处理与控制。
•放大器设计:采用电路理论和反馈控制原理,实现模拟信号的放大和增强。
•滤波器设计:采用频率响应和滤波器特性的原理,实现信号的滤波和频率选择。
4. 集成电路的应用集成电路广泛应用于各个领域,下面是集成电路常见的应用场景:4.1 通信领域•数字通信系统:集成电路用于数字信号的调制、解调和处理。
•无线通信系统:集成电路用于无线射频信号的放大、滤波和解调等。
•数据通信系统:集成电路用于数据传输和处理,包括网络交换和路由器等。
4.2 汽车电子•车载娱乐系统:集成电路用于音频、视频处理和控制。

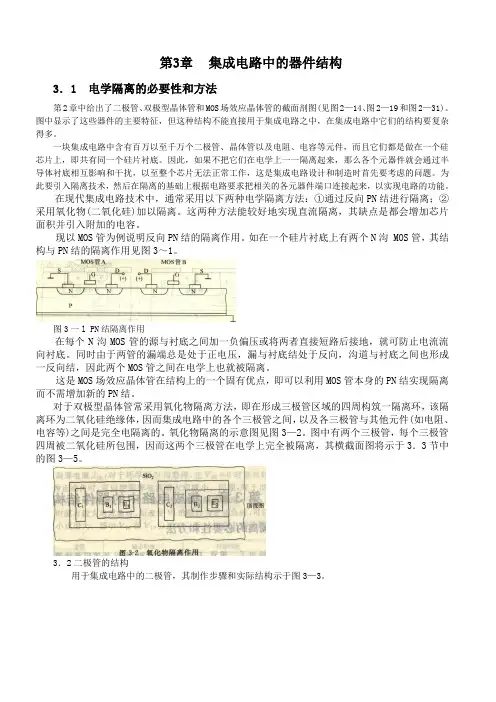

第3章集成电路中的器件结构3.1 电学隔离的必要性和方法第2章中给出了二极管、双极型晶体管和MOS场效应晶体管的截面剖图(见图2—14、图2—19和图2—31)。
图中显示了这些器件的主要特征,但这种结构不能直接用于集成电路之中,在集成电路中它们的结构要复杂得多。
一块集成电路中含有百万以至千万个二极管、晶体管以及电阻、电容等元件,而且它们都是做在一个硅芯片上,即共有同一个硅片衬底。
因此,如果不把它们在电学上一一隔离起来,那么各个元器件就会通过半导体衬底相互影响和干扰,以至整个芯片无法正常工作,这是集成电路设计和制造时首先要考虑的问题。
为此要引入隔离技术,然后在隔离的基础上根据电路要求把相关的各元器件端口连接起来,以实现电路的功能。
在现代集成电路技术中,通常采用以下两种电学隔离方法:①通过反向PN结进行隔离;②采用氧化物(二氧化硅)加以隔离。
这两种方法能较好地实现直流隔离,其缺点是都会增加芯片面积并引入附加的电容。
现以MOS管为例说明反向PN结的隔离作用。
如在一个硅片衬底上有两个N沟 MOS管,其结构与PN结的隔离作用见图3~1。
图3一l PN结隔离作用在每个N沟MOS管的源与衬底之间加一负偏压或将两者直接短路后接地,就可防止电流流向衬底。
同时由于两管的漏端总是处于正电压,漏与衬底结处于反向,沟道与衬底之间也形成一反向结,因此两个MOS管之间在电学上也就被隔离。
这是MOS场效应晶体管在结构上的一个固有优点,即可以利用MOS管本身的PN结实现隔离而不需增加新的PN结。
对于双极型晶体管常采用氧化物隔离方法,即在形成三极管区域的四周构筑一隔离环,该隔离环为二氧化硅绝缘体,因而集成电路中的各个三极管之间,以及各三极管与其他元件(如电阻、电容等)之间是完全电隔离的。
氧化物隔离的示意图见图3—2。
图中有两个三极管,每个三极管四周被二氧化硅所包围,因而这两个三极管在电学上完全被隔离,其横截面图将示于3.3节中的图3—5。

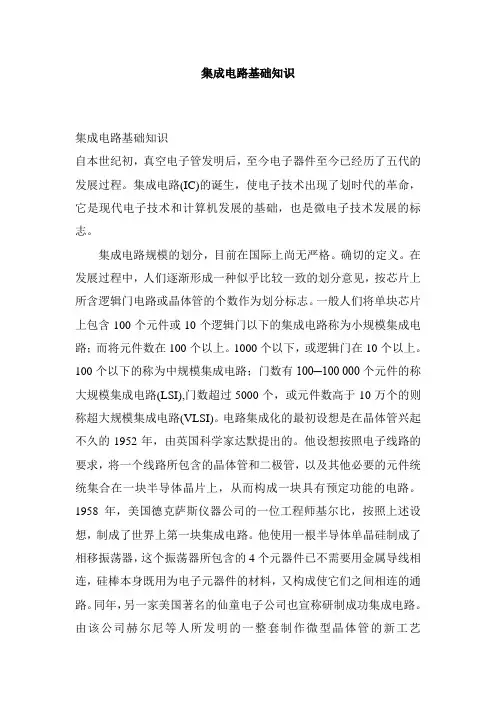

集成电路基础知识集成电路基础知识自本世纪初,真空电子管发明后,至今电子器件至今已经历了五代的发展过程。
集成电路(IC)的诞生,使电子技术出现了划时代的革命,它是现代电子技术和计算机发展的基础,也是微电子技术发展的标志。
集成电路规模的划分,目前在国际上尚无严格。
确切的定义。
在发展过程中,人们逐渐形成一种似乎比较一致的划分意见,按芯片上所含逻辑门电路或晶体管的个数作为划分标志。
一般人们将单块芯片上包含100个元件或10个逻辑门以下的集成电路称为小规模集成电路;而将元件数在100个以上。
1000个以下,或逻辑门在10个以上。
100个以下的称为中规模集成电路;门数有100─100 000个元件的称大规模集成电路(LSI),门数超过5000个,或元件数高于10万个的则称超大规模集成电路(VLSI)。
电路集成化的最初设想是在晶体管兴起不久的1952年,由英国科学家达默提出的。
他设想按照电子线路的要求,将一个线路所包含的晶体管和二极管,以及其他必要的元件统统集合在一块半导体晶片上,从而构成一块具有预定功能的电路。
1958年,美国德克萨斯仪器公司的一位工程师基尔比,按照上述设想,制成了世界上第一块集成电路。
他使用一根半导体单晶硅制成了相移振荡器,这个振荡器所包含的4个元器件已不需要用金属导线相连,硅棒本身既用为电子元器件的材料,又构成使它们之间相连的通路。
同年,另一家美国著名的仙童电子公司也宣称研制成功集成电路。
由该公司赫尔尼等人所发明的一整套制作微型晶体管的新工艺──“平面工艺“被移用到集成电路的制作中,使集成电路很快从实验室研制试验阶段转入工业生产阶段。
1959年,德克萨斯仪器公司首先宣布建成世界上第一条集成电路生产线。
1962年,世界上出现了第一块集成电路正式商品。
虽然这预示着第三代电子器件已正式登上电子学舞台。
不久,世界范围内掀起了集成电路的研制热潮。
早期的典型硅芯片为1.25毫米见方。
60年代初,国际上出现的集成电路产品,每个硅片上的元件数在100个左右;1967所已达到1000个晶体管,这标志着大规模集成阶段的开端;到1976年,发展到一个芯片上可集成1万多个晶体管;进入80年代以来,一块硅片上有几万个晶体管的大规模集成电路已经很普遍了,并且正在超大规模集成电路发展。
1.2.3 集成电路及其它常用电子原器件简介一、通用型集成电路的组成及其基本特性1 、通用型集成运算放大器的组成集成电路是利用半导体的制造工艺,将整个电路中的元器件制作在一块基片,封装后构成特定功能的电路块。
集成电路按其功能可分为数字集成电路和模拟集成电路。
模拟集成电路品种繁多,其中应用最为广泛的是集成运算放大器。
2 、模拟集成电路在结构上有如下一些特点:( 1 )集成电路中的电阻元件由硅半导体的体电阻构成,电容元件常用 PN 结电容构成,电阻和电容的数值范围不大,且误差较大。
若电阻、电容值太大,会占用过大的硅片面积,所以,集成电路中不采用大容量电容元件,其高阻值电阻多用有源器件来替代。
( 2 )虽然集成电路中元器件参数的绝对误差很大,但由同一硅片上用相同工艺制成的同样元件,其参数的相对误差很小,温度的均一性好,敌容易制成特性相同的管子和阻值相等的电阻,所以集成电路中普遍采用差分放大电路、恒流源电路和 OCL 电路等。
( 3 )电路中缓间都采用直接耦合方式工,以减少级间耦合元件个数及耦合损耗。
集成电路中还广泛采用复合管电路以及共射一共基、共集一共基等组合电路、运算放大器本质上是一个高电压增益、高输入电阻和低输出电阻的直接耦合多级放大电路,因它最初主要用于模拟量的数学运算而得此名。
随着电子技术的发展,现代运算放大器均由集成电路构成,它有许多类型,为了方便常将其分为通用型和专用型两类。
前者的适用范围很广,其特性和指标可以满足一般应用要求;后者是在前者的基础上,为适应某些特殊要求而制作的。
通用型集成运算放大器的组成框图 3.5.3 所示。
它由输入级、中间电压放大级、输出级和偏置电路等组成。
输入级均采用差分放大电路、利用差分电路的对称性可以减小温度漂移的影响,从而提高整个电路的共模抑制比。
它的两个输入端可以扩大集成运算放大器的应用范围。
中间电压放大级大多采用有源负载的共发射极放大电路组成,其主要作用是提高电压增益。
电路板维修+元器件基础知识大全(1)元器件基础知识一、电容篇1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示 6字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
如:102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
4、故障特点在实际维修中,电容器的故障主要表现为:(1)引脚腐蚀致断的开路故障。
(2)脱焊和虚焊的开路故障。
(3)漏液后造成容量小或开路故障。
(4)漏电、严重漏电和击穿故障。
二、二极管晶体二极管在电路中常用“D”加数字表示,如:D5表示编号为5的二极管。
1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
元器件基本知识(电阻、电容、解码IC )元器件是构成电路的最小单位,了解元器件的各种特性对识图及电路的理解相当重要,下面就介绍一些元器件的基本知识及其主要特性。
电阻器电阻器(简称电阻)是电了设备中最常用的元器件之一,有固定电阻、可变电阻(电位器)和特种电阻三大类。
一、固定电阻1、电阻的分类、作用电阻,按材料可分为碳膜电阻(RT 型)、金属膜电阻(RJ 型)和线绕电阻(RX 型)等多种。
碳膜电阻价格低廉,应用较广,但热稳定性、精度都没有金属膜电阻好。
在电路中常见的作用有:1、与其它元器件串联,起降低电压的作用;2、与其它元器件并联,从总电流中分去电流,起分流作用;3、为了限制某个元器件的工作电流,确保此元器件工作在安全电流范围内,可用电阻与它串联,起限流作用;4、建立电路中所需的特定数值的电流或电压(如放大电路之静态工作点的建立)。
电阻的符号用R 表示,基本单位是欧姆,用“Ω”表示。
比Ω大的单位有K Ω、M Ω(实际应用中常省去Ω,简写为K 、M ,如10K 、1M 电阻),它的换算关系是: 1M Ω=1000K Ω=1000000Ω 2、电阻的识别电阻的阻值有两种表示方法,即直接标称法与色环表示法(分四色环和五色环):表示偏差102) Ⅰ级表示允许误差为±5% 0) Ⅱ级表示允许误差为±10% 标称值第一位有效数字(!) Ⅲ 级表示允许误差为±20%直接标称法(10K Ω±5%) 色环表示法(10K Ω±5%)色环电阻识别表(表1-1)注:第三位有效数字为五色环专用3、电阻的额定功率在电路中,当电流通过电阻时,电阻会发热(Q=P=I2 R),如果电阻上所加的功率大于所允许的功率时,电阻就会烧坏。
这个长时间工作所允许的功率叫做额定功率或标称功率。
一般可分为:1/16W、1/8W、1/6W、1/4W、1/2W、1W、2W、5W、7W、10W等。
在电路图中,如不标明其功率者,通常为1W以下的电阻。
集成电路ic的结构和组成 - 电子元器件一般的,我们用由上而下的层级来生疏集成电路,这样便于理解,也更有条理些。
(1)系统级以手机为例,整个手机是一个简单的电路系统,它可以打电话、可以玩玩耍、可以听音乐、可以哔--。
它由多个芯片以及电阻、电感、电容相互连接而成,称为系统级。
(当然,随着技术的进展,将一整个系统做在一个芯片上的技术也已经消灭多年——SoC技术)(2)模块级在整个系统中分为很多功能模块各司其职。
有的管理电源,有的负责通信,有的负责显示,有的负责发声,有的负责统领全局的计算,等等。
我们称为模块级。
这里面每一个模块都是一个宏大的领域,都聚集着很多人类才智的结晶,也养活了很多公司。
(3)寄存器传输级(RTL)那么每个模块都是由什么组成的呢?以占整个系统较大比例的数字电路模块(它特地负责进行规律运算,处理的电信号都是离散的0和1)为例。
它是由寄存器和组合规律电路组成的。
所谓寄存器就是一个能够临时存储规律值的电路结构,它需要一个时钟信号来把握规律值存储的时间长短。
现实中,我们需要时钟来衡量时间长短,电路中也需要时钟信号来统筹支配。
时钟信号是一个周期稳定的矩形波。
现实中秒钟动一下是我们的一个基本时间尺度,电路中矩形波震荡一个周期是它们世界的一个时间尺度。
电路元件们依据这个时间尺度相应地做出动作,履行义务。
组合规律呢,就是由很多“与(AND)、或(OR)、非(NOT)”规律门构成的组合。
比如两个串联的灯泡,各带一个开关,只有两个开关都打开,灯才会亮,这叫做与规律。
一个简单的功能模块正是由这许很多多的寄存器和组合规律组成的。
把这一层级叫做寄存器传输级。
图中的三角形加一个圆圈是一个非门,旁边的器件是一个寄存器,D是输入,Q是输出,clk端输入时钟信号。
(4)门级寄存器传输级中的寄存器其实也是由与或非规律构成的,把它再细分为与、或、非规律,便到达了门级(它们就像一扇扇门一样,阻挡/允许电信号的进出,因而得名)。
第3章集成电路中的器件结构3.1 电学隔离的必要性和方法第2章中给出了二极管、双极型晶体管和MOS场效应晶体管的截面剖图(见图2—14、图2—19和图2—31)。
图中显示了这些器件的主要特征,但这种结构不能直接用于集成电路之中,在集成电路中它们的结构要复杂得多。
一块集成电路中含有百万以至千万个二极管、晶体管以及电阻、电容等元件,而且它们都是做在一个硅芯片上,即共有同一个硅片衬底。
因此,如果不把它们在电学上一一隔离起来,那么各个元器件就会通过半导体衬底相互影响和干扰,以至整个芯片无法正常工作,这是集成电路设计和制造时首先要考虑的问题。
为此要引入隔离技术,然后在隔离的基础上根据电路要求把相关的各元器件端口连接起来,以实现电路的功能。
在现代集成电路技术中,通常采用以下两种电学隔离方法:①通过反向PN结进行隔离;②采用氧化物(二氧化硅)加以隔离。
这两种方法能较好地实现直流隔离,其缺点是都会增加芯片面积并引入附加的电容。
现以MOS管为例说明反向PN结的隔离作用。
如在一个硅片衬底上有两个N沟MOS管,其结构与PN结的隔离作用见图3~1。
图3一l PN结隔离作用在每个N沟MOS管的源与衬底之间加一负偏压或将两者直接短路后接地,就可防止电流流向衬底。
同时由于两管的漏端总是处于正电压,漏与衬底结处于反向,沟道与衬底之间也形成一反向结,因此两个MOS管之间在电学上也就被隔离。
这是MOS场效应晶体管在结构上的一个固有优点,即可以利用MOS管本身的PN结实现隔离而不需增加新的PN结。
对于双极型晶体管常采用氧化物隔离方法,即在形成三极管区域的四周构筑一隔离环,该隔离环为二氧化硅绝缘体,因而集成电路中的各个三极管之间,以及各三极管与其他元件(如电阻、电容等)之间是完全电隔离的。
氧化物隔离的示意图见图3—2。
图中有两个三极管,每个三极管四周被二氧化硅所包围,因而这两个三极管在电学上完全被隔离,其横截面图将示于3.3节中的图3—5。
