600MW火电机组全面性热力系统简介一、全面性热力系统概述热力系统：根据发电厂热力循环的特征，以安全和经济为原则，将汽轮机本体与锅炉本体由管道、阀门及其辅助设备连接起来的汽水系统。
按照应用目的和编制方法不同，分为原则性热力系统和全面性热力系统。
热力系统图：用特定的符号、线条等将热力系统绘制成的图形。
根据作用不同分为：原则性热力系统和全面性热力系统原则性热力系统：表明热力循环中工质能量转化及热量利用的过程，反映了火力发电厂热功转换过程中的技术完善程度和热经济性。
由于原则性热力系统只表示工质流过时状态参数发生变化的各种热力设备，一般同类型、同参数的设备只表示一个，仅表明设备之间的主要联系，备用设备、管道及附件一般不表示。
原则性热力系统的作用：用来计算和确定各设备、管道的汽水流量，发电厂的热经济指标。
原则性热力系统的组成：锅炉、汽轮机、主蒸汽及再热蒸汽管道和凝汽设备的连接系统；给水回热加热系统；除氧器和给水箱系统；补充水系统；连续排污及热量利用系统；轴封漏汽的回收利用系统。
发电厂全面性热力系统是全厂性的所有热力设备及其汽水管道的总系统，能明确地反映电厂的各种工况及事故、检修时的运行方式。
它是按设备的实际数量来绘制，并标明一切必须的连接管路及其附件。
发电厂全面性热力系统由下列各局部系统组成：主蒸汽和再热蒸汽系统、汽轮机旁路系统、回热抽汽系统。

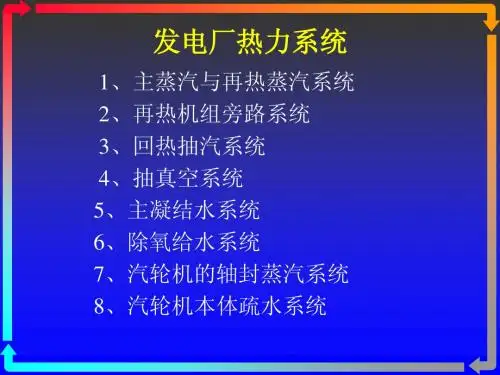

除氧给水系统、主凝结水系统、加热器疏放水系统、辅助蒸汽系统、凝汽器抽真空系统、冷却水系统等二、全面性热力系统的组成1、主蒸汽与再热蒸汽系统采用单元制主蒸汽系统，主蒸汽管道上布置电动关断门、自动主汽门、调速汽门2、再热机组旁路系统旁路机旁路的类型高压旁路（Ⅰ级）新汽→冷再热蒸汽管道低压旁路（Ⅱ级）再过热后蒸汽→冷凝器大旁路（Ⅲ级）新汽→冷凝器旁路系统的作用(1) 保护再热器（2）协调启动参数和流量，缩短启动时间，延长汽轮机寿命（3）回收工质和热量、降低噪声。
（4）防止锅炉超压，兼有锅炉安全阀的作用。

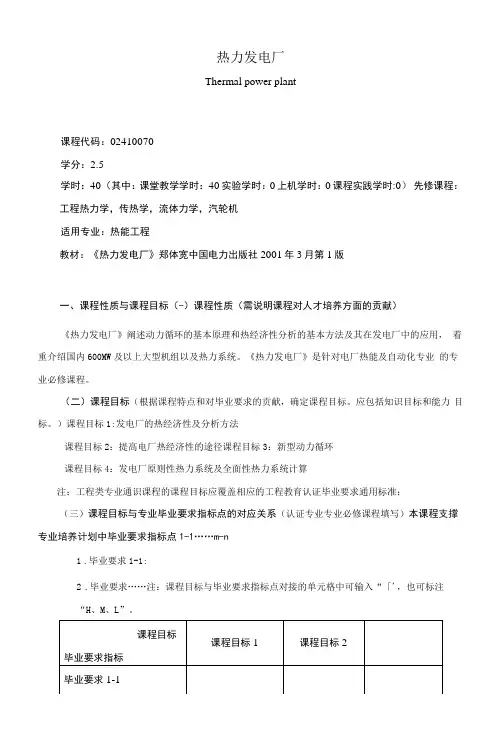

热力发电厂Thermal power plant课程代码：02410070学分：2.5学时：40 （其中：课堂教学学时：40实验学时：0上机学时：0课程实践学时:0）先修课程：工程热力学，传热学，流体力学，汽轮机适用专业：热能工程教材：《热力发电厂》郑体宽中国电力出版社2001年3月第1版一、课程性质与课程目标（-）课程性质（需说明课程对人才培养方面的贡献）《热力发电厂》阐述动力循环的基本原理和热经济性分析的基本方法及其在发电厂中的应用，着重介绍国内600MW及以上大型机组以及热力系统。
《热力发电厂》是针对电厂热能及自动化专业的专业必修课程。
（二）课程目标（根据课程特点和对毕业要求的贡献，确定课程目标。
应包括知识目标和能力目标。
）课程目标1:发电厂的热经济性及分析方法课程目标2：提高电厂热经济性的途径课程目标3：新型动力循环课程目标4：发电厂原则性热力系统及全面性热力系统计算注：工程类专业通识课程的课程目标应覆盖相应的工程教育认证毕业要求通用标准；（三）课程目标与专业毕业要求指标点的对应关系（认证专业专业必修课程填写）本课程支撑专业培养计划中毕业要求指标点1-1……m-n1.毕业要求1-1:2.毕业要求……注：课程目标与毕业要求指标点对接的单元格中可输入“「'，也可标注“H、M、L”。
第一章热力发电厂的评价（-）教学内容第一节热力发电厂的安全可靠性第二节火力发电厂的环保评价第三节热力发电厂热经济性评价第四节凝汽式发电厂的热经济性指标第五节发电厂的技术经济比较与经济效益的指标体系第六节我国能源和电力工业的可持续发展（二）教学要求讲解热力发电厂评价的相关技术指标。
（三）重点和难点各种专业术语的含义及计算公式。
第二章热力发电厂的蒸汽参数及其循环（一）教学内容第一节提高蒸汽初参数第二节降低蒸汽终参数第三节给水回热循环第四节蒸汽再热循环第五节热电联产循环（二）教学要求定性分析各种参数变化对热力发电厂热经济性影响。

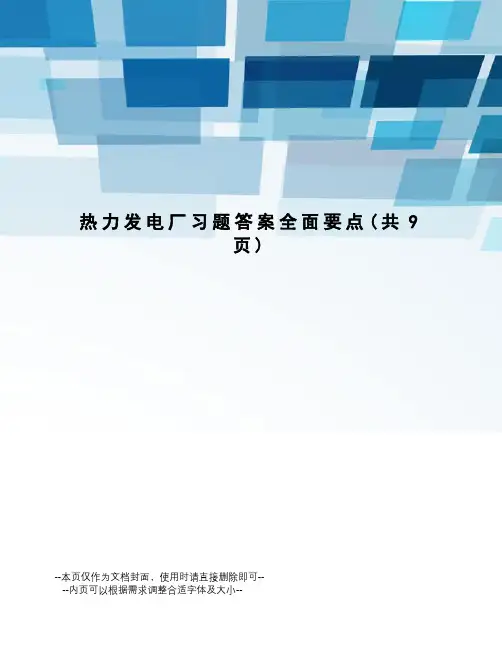

热力发电厂习题答案全面要点(共9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一 名词解释热电厂的燃料利用系数：电、热两种产品的总能量与输入能量之比。
热化发电率：质量不等价的热电联产的热化发电量与热化供热量的比值。
发电热耗率：每发一度电所消耗的能（热）量。
端差：加热器汽侧压力下的饱和温度与出口水温之间的差值。
最佳真空：在汽轮机排汽量和循环水入口水温一定的条件下，增大循环水量使汽轮机输出功率增加c P ∆，同时输送循环水的循环水泵的耗功随之增加Ppu ∆，当输出净功率为最大时，即max max )(pu c P P P ∆-∆=∆，所对应的真空即凝汽器的最佳真空。
二 简答题1、混合式加热器的优点有哪些？答：混合式加热器的优点是：(1)传热效果好，能充分利用加热蒸汽的热量；(2)结构简单，造价低；(3)便于汇集不同温度和压力的疏水。
2、高压加热器的过热蒸汽冷却段的任务是什么？答：利用蒸汽的过热度，通过强制对流而使蒸汽在只降低过热度的情况下，放出过热热量加热给水，以减少传热端差，提高热经济性。
3、表面式加热器的疏水冷却段的任务是什么？答：利用刚进入加热器的低温给水来冷却加热器内的疏水，疏水温度的降低后进入下级加热器。
这样可使本级抽汽量增加，压力较低一级抽汽量减少，提高机组的经济性。
5、除氧器滑压运行的优点与存在的问题？答：滑压运行的优点是：避免除氧器用汽的节流损失，使汽机抽汽点分配合理，热经济性高，系统简单投资省。
缺点是：当汽机负荷突然增加时，使给水溶氧量增加；当汽机负荷减少时，尤其是汽机负荷下降很大时，给水泵入口发生汽蚀，引起给水泵工作失常。
6、提高蒸汽初参数、降低蒸汽终参数均可提高机组的热经济性，其受哪些主要条件限制？ 答：提高蒸汽初温主要受金属材料的制约。
金属材料的强度极限，主要取决于其金相结构和承受的工作温度。
随着温度的升高，金属材料的强度极限、屈服点以及蠕变极限都要随之降低，高温下金属还要氧化，甚至金相结构也要变化，导致热力设备零部件强度大为降低，乃至毁坏。
