华北电力大学教学课件第八章发电厂全面性热力系统

  • 格式：ppt
  • 大小：2.26 MB
  • 文档页数：21

下载文档原格式

  / 21

合集下载

发电厂全面性热力系统

发电厂全面性热力系统

二、常见的旁路系统形式 1．三级旁路系统 2．两级旁路串联系统 3．两级旁路并联系统 4．单级（整机）旁路系统 5．三用阀两级旁路系统 具有启动阀、锅炉安全（溢流）阀和减温减压阀三种功能
图8—13 常见的旁路系统型式
（a）三级旁路系统；(b)两级旁路串联系统；(c)两级旁路并联系统； (d)单级整机旁路系统；(e)装有三用阀的两级旁路串联系统
1．高、中压主汽门和高压缸排汽逆止门 2. 主蒸汽和再热蒸汽（一、二次汽）的混温措施 3. 一、二次汽系统的压损及其管径优化
三、主蒸汽、再热蒸汽系统的全面性热力系统及其运行
图8－8 国产200MW机组的主蒸汽、再热蒸汽系ห้องสมุดไป่ตู้的全面性热力系统
（一）用新汽支管的引出
（二）汽轮机本体的疏水系统
（三）防止汽轮机进水
1. 附件 2．阀门类型及型号 3．阀门的选择与使用
第三节 主蒸汽系统
一、主蒸汽系统的型式及其应用 （一）主蒸汽系统的型式
（二）主蒸汽系统型式的比较和应用
1．可靠性 单母管制最差 2．灵活性 切换母管制最好 3．经济性 单元母管制 4．方便性 单元母管制
二、主蒸汽、再热蒸汽（一、二次汽）系统的温度偏差、 压损及其管径的优化
5．公称通径DN
在允许的介质流速下，管道的通流能力取决于管道内径的大 小.公称直径只是名义上的计算内径，不是实际内径，同一管材， 随公称压力的提高，其壁厚加大，而实际内径却相应减小
二、管径和壁厚的计算 1．管径计算
Di＝594．7 ／(Gυ／ω)1/2rnm（8－2
2．管子壁厚的计算
三、管道附件与阀门
（2）汽动给水泵的热经济性
（3）小汽轮机的热力系统 连接方式分三类：
①背压式小汽轮机 ，汽源引自冷再热蒸汽 ； ②仍为背压式小汽轮机，汽源引自中压缸抽汽 ； ③凝汽式小汽轮机是应用最广泛的，其排汽可直接到主凝汽器； （4）小汽轮机的备用汽源。

热力发电厂全面性热力系统课件

热力发电厂全面性热力系统课件
章发电厂全面性热力系统
目的要求 :
①明确全面性热力系统的概念、特点、组成；
②
②重点掌握回热系统全面性热力系统及其运行；
③
③掌握常用的主蒸汽、再热蒸汽系统、给水管道
系统，以及旁路系统的型式及其应用； ④
主要内容 :
§1 发电厂全面性热力系统的概念 §2 主蒸汽系统 §3 旁路系统 §4 给水系统及给水泵的配置
至汽轮机中压缸入口的再热热段管道。
主蒸汽管道 +再热蒸汽管道
特点： 输送工质流量大，参数高，用的金属材
料质量高，对发电厂运行的安全性、可靠性、
经济性影响大。
基本要求： 可靠性、灵活性、经济性、方便性
① 系统简单，工作安全可靠；
② 运行调度灵活，能进行各种切换，便于维修、
安装和扩建；
③ 投资费用少，运行费用低。
减少压损——减少管件（阀门、流量计等），增大
管径。
双管系统： 主蒸汽管分左右两侧进入高压缸的自动
主汽门，高压缸排汽分两侧进入再热器，再热后蒸 汽分两侧进入中压缸的中压联合汽门。
单管—双管系统： 主蒸汽和再热蒸汽管采用单管或
部分采用单管，到自动主蒸汽门或中压联合汽门前 又分叉为两根。
三、主蒸汽系统的全面性热力系统及其运行
一、主蒸汽系统的型式及其应用
（一）主蒸汽系统的型式
① 单母管制系统 ； ② 切换母管制系统 ； ③ 单元制系统。
单母管制：
定义： 全厂的锅炉蒸汽全都先引至一根母管上，再由 该母管引至汽轮机和各用汽处。
优点：运行较灵活，供汽可以相互支援，布置方便。
缺点： 阀门多，可靠性差，压损和热损失大，经济性 差，母管投资高。
应用： 锅炉与汽轮机台数不匹配时、小机组。

发电厂全面性热力系统

发电厂全面性热力系统

4、主蒸汽管的疏水系统
5、防止汽轮机进水进冷汽设备及系统
18
18
19
19
1、汽轮机加热装置用汽
主蒸汽管暖管的同时，汽缸夹层和法兰螺 栓加热装置都需要蒸汽加热； 加热蒸汽的来源引自电动隔离门之前； 其疏水引至汽轮机本体的疏水扩容器；
20
20
2、辅助蒸汽
在汽轮机冲转前，要投入辅助蒸汽，辅助蒸汽引自电 动隔离门前，主要用于： 1、在汽轮机冲转前15min 左右向轴封系统供汽，以对 轴封系统暖管； 2、锅炉启动前需要加热蒸汽，以建立正常的水循环， 控制汽包上、下壁温差，缩短启动时间，节约燃油，使点 火后过热器、再热器有蒸汽冷却； 3、锅炉点火燃油系统雾化油系统用加热蒸汽； 4、机组起停、甩负荷期间，向除氧器供蒸汽等。
21
21
在汽轮机正常运转工况下，投入辅助蒸汽，多从高压缸排汽引 来冷再热蒸汽。 对于扩建电厂要老厂提供汽源；对于新建电厂需要建起动锅炉
22
22
3、阀门及附件
（1） 主蒸汽管道上电动隔离门主要作用： 暖管、水压试验、汽轮机启停时严密隔绝作用。 （2） 高压缸排汽口处，装有液动和气动逆止门，在汽轮机甩 负荷时即连锁动作，以防止冷再热蒸汽倒流入汽轮机。
24
24
5、防止汽轮机进水进冷汽设备及系统
汽轮机进水事故，多为冷再热蒸汽管道积水造成，其水源主 要来自三方面： （1）暖管、冲转、停机期间形成的凝结水； （2）再热器事故喷水设备故障；
（3）用部分冷再热蒸汽为回热抽汽的该回热加热器管束破
裂,导致部分给水进入再热蒸汽管道； (4 ) 高压旁路的减温水装置与冷再热系统相连,该减温水引自 高压给水,压力高、水量大。由于减温控制失灵而进入冷再热蒸 汽管道。

热力发电厂全面性热力系统课件(精选)共16页文档

热力发电厂全面性热力系统课件(精选)共16页文档
热力发电厂全面性热力系统课件（精 选）
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
25、学习是劳动，是充满思想的劳动。——乌申斯养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚

发电厂的热力系统高教课件

发电厂的热力系统高教课件
垢、汽轮机通流部分积盐，出力↓，推力↑
内部损失——发电厂内部热力设备及系统造成的工质损失
外部损失——发电厂对外供热设备及系统造成的工质损失
学习研究
10
（2）补充水引入系统
• 补充水计算： Dma Dl Dlo Dbl
• 补充水制取方式：
中参数及以下：软化水（钙、镁） 高参数： 除盐水（钙、镁、硅酸盐 ） 亚临界以上：除钙、镁、硅酸盐、钠盐、腐蚀产物、SiO2、铁
（2）发电厂全面性热力系统
——发电厂组成的实际热力系统
特点：全面
应用：决定影响到投资、施工、运行可靠性和经济性
组成：主蒸汽和再热蒸汽系统、旁路系统、给水系统、
回热加热（回热抽汽及疏水）系统、除氧系统、
主凝结水系统、 补充水系统、锅炉排污系统、
供热系统、厂内循环水系统、锅炉启动系统等
学习研究
4
学习研究
300MW、600MW、800MW、1000MW
（3）汽轮机台数
• 汽轮发电机组台数4～6台，机组容量等级不超过两种；
• 同容量机、炉采用同一制造厂的同一型式
学习研究
8
2、锅炉
（1）锅炉参数 • 锅炉过热器出口额定蒸汽压力； • 过热器出口额定蒸汽温度； • 再热蒸汽管道、再热器的压力降； • 再热器出口额定蒸汽温度
• 除氧：一级除氧、二级除氧
• 补充水引入回热系统的地点及水量调节：
汇入点选择混合温差小的地方
水量调节： 凝汽器（大、中型凝汽机组）
给水除氧器（小学型习研机究 组）Biblioteka 11化学补充水引入回热系统
（a）高参数热电厂补充水引入系统；（b）中、低参数热电厂补充水的引入；
（c）高参数凝汽学式习研电究厂补充水的引入

电厂全面性热力系统介绍PPT课件

电厂全面性热力系统介绍PPT课件

24
2. 调速给水泵
热力发电厂
以改变水泵的转速n来调节流量的，与定速 给水泵相比，减少了节流损失调节阀工作 条件好，寿命长，并可低速启动。
设备较复杂，投资费高，维修量大。适用 于大容量给水泵。
节约厂用电
简化锅炉给水操作台
主要优点
易实现给水全程调节
能适应机组滑压运行和调峰需要
提高机组的安全可靠性
25
• 要求：全面性热力系统要符合安全可靠、简单明显、便 于运行操作、维护方便、留有扩建余地、投资运行费用低、 技术经济上合理的原则。
2

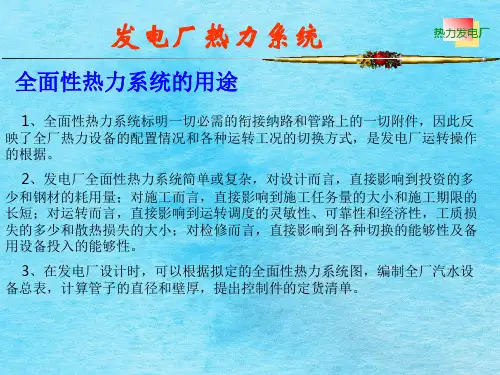

二、全面性热力系统的用途
热力发电厂
1、全面性热力系统标明一切必需的连接管路和管路上的 一切附件，因而反映了全厂热力设备的配置情况和各种运行 工况的切换方式，是发电厂运行操作的依据。
除氧器排汽启动时排大气，启动带负荷后排至凝汽器，此外主 凝结水、门杆和轴封漏汽、高压加热器疏水和连排扩容蒸汽接至 除氧器，另外启动时除氧器的水来自化学除盐水，机组停运时除 氧器的放水至定期排污扩容器。如遇机组甩负荷除氧器暂态过程， 为防止给水泵汽蚀，在三台给水泵进口处设置注入“冷水”(即 主凝结水)的管路，以加速给水泵入口水温的下降。
一、范围：给水管道系统是从除氧器给水箱下降管入口，
经给水泵、高压加热器到锅炉省煤器前之间的全部管道、阀 门和附件的总称。
二、特点及要求：给水管道输送的工质流量大，压力高，
对全厂的安全、经济运行影响很大。给水管道系统事故会使 锅炉给水中断，造成紧急停炉或降负荷运行，甚至使锅炉发 生严重事故以致长期不能运行。因此，要求给水管道系统在 发电厂任何运行方式和发生任何故障的情况下，都能保证不 间断的向锅炉供水。
16
二、单元机组滑压运行除氧器的全面性热力系统热力发电厂

发电厂全面性热力系统

发电厂全面性热力系统
优点：
系统简单、管道短、阀门少，能节省 大量高级耐热合金钢；事故仅限于本 单元内，全厂安全可靠性高；控制系 统按单元设计制造，运行操作少，易 于实现集中控制；工质压力损失少， 散热小，热经济性高；维护工作量少， 费用低；无母管，便于布置，主厂房 内土建费用少。
缺点：
单元之间不能切换。
应用： 有高压凝汽式机组的发电厂； 装有中间再热机组的发电厂； 参数高、要求大口径高级耐热 合金钢的机组，且主蒸汽管道 投资比例较大时。

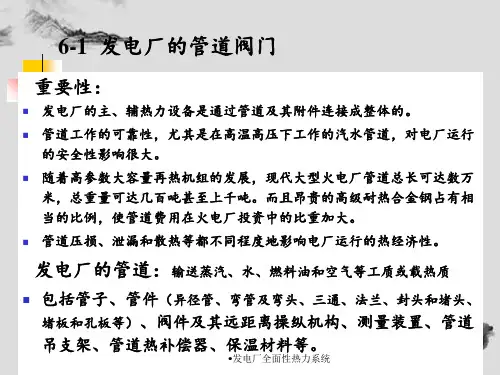

管道压损、泄漏和散热等都不同程度地影响电厂运行的热经济性。
பைடு நூலகம்
发电厂的管道：输送蒸汽、水、燃料油和空气等工质或载热质
包括管子、管件（异径管、弯管及弯头、三通、法兰、封头和堵头、
堵板和孔板等）、阀件及其远距离操纵机构、测量装置、管道
吊支架、管道热补偿器、保温材料等。
Qingdao University
Qingdao University
•发电厂全面性热力系统
二、给水流量调节及给水泵配置 参见教材200-204页内容。 三、给水系统的全面热力系统及其运行 参见教材204-205页内容。
Qingdao University
•发电厂全面性热力系统
6-5 回热全面性热力系统及运行
回热系统正常运行的重要性
实际管径的确定：还需考虑多种影响。
Qingdao University
•发电厂全面性热力系统
6-3 中间再热机组的旁路系统
一、旁路系统的类型及作用
1. 概念
指高参数蒸汽在某些特定情况下，绕过汽轮机，经过与汽 轮机并列的减温减压装置后，进入参数较低的蒸汽管道或 设备的连接系统，以完成特定的任务。
（1）协调启动参数和流量，缩短启动时间，延长汽轮 机寿命

华北电力大学《发电厂电气部分》课件

华北电力大学《发电厂电气部分》课件

一消弧线圈 1.结构特点：
①为了保持补偿电流与电压之间的线性关系，采用滞气隙铁芯 ②气隙沿整个铁芯均匀设置，以减少漏磁 ③为了绝缘及散热，铁芯和线圈都浸在油中 ④为适应系统中电容电流变化特点，消弧线圈中设有分接头（5～9个）
1.接线： 电压互感器（110v、10A）——发生d(1)
时，电压升高动作，发信号，测电压 电流互感器（5A）——测量补偿电流 避雷器（中性点）——为了防止大气过电压损坏消弧线圈
➢ 为什么小接地电流系统在发生单相接地故障时可允许短时 继续运行而不允许长期运行？应采取什么对策？
➢ 电网对地电容与那些因素有关？小接地电流系统单相接地 电容电流与那些因素有关
➢ 为什么说利用消弧线圈进行全补偿并不可取？ ➢ 试述中性点直接接地系统在发生单相接地时的后果以及提
高供电可靠性的措施。
第3章 电弧及电气触头的基本理论
1.设备选择： 电压=补偿电网的额定电压，共分为6、10、35、60kv回解 容量S 1.35I地U/e 3
2.3中性点直接接地系统
优点： 1、不外加设备即可消弧 2、降低电网对地绝缘，节省造价
缺点： 1、供电可靠性降低 改进：装自动重合闸装置、 加备用电源 2、电流很大 改进： 中性点经电抗器接地 、仅部分中性点接地
➢
进行能量转换的设备： 发电机、变压器、电动机
➢
接通和开断电路的开关设备：QF、QS、FU、负荷开关
➢
交换电路电气量，隔离高压的设备：PT、CT
➢
限制电流和防止过电压的设备：电抗器、避雷器
二次设备——对一次设备、其它设备的工作进行监测和控制保护的设
备
➢
用于反映不正常工作状态——继电器、信号装置
➢
测量电气参数的设备：仪表、示波器、录波器

第八章 发电厂全面性热力系统二

第八章 发电厂全面性热力系统二
11
五、不设旁路的措施
旁路系统的设置是用于机组启动过程和汽轮机甩负荷时的应急措 施。但机组正常运行时一直处于备用状态。由于其设置，投资增加， 但机组正常运行时一直处于备用状态。由于其设置，投资增加， 安装、运行、维修费用及工作量增加，机组事故率也增加。 安装、运行、维修费用及工作量增加，机组事故率也增加。 不设置旁路必须解决好机组启动和甩负荷过程带来的问题： 不设置旁路必须解决好机组启动和甩负荷过程带来的问题： （1）采用低温段过热器引出蒸汽进行暖管暖机，满足机组启动要 采用低温段过热器引出蒸汽进行暖管暖机， 求 （2）机组只采用高压缸启动 （3）机组启动时，锅炉有控制炉膛出口烟温的装置 机组启动时， （4）机组甩负荷时，有防止超速、超压和超温的措施 机组甩负荷时，有防止超速、
10
四、旁路系统的全面性热力系统
6 ~ 2 3
1
旁 II 级 路
旁 I级 路
大容量再热式机组两级串联旁路系统的全面性热力系统 1—高旁进汽调节阀；2—高旁喷水调节阀；3—高旁喷水隔离阀 高旁进汽调节阀； 高旁喷水调节阀； 高旁进汽调节阀 高旁喷水调节阀 高旁喷水隔离阀 4—低旁进汽调节阀；5—低旁喷水调节阀；6—低旁喷水隔离阀 低旁进汽调节阀； 低旁喷水调节阀； 低旁进汽调节阀 低旁喷水调节阀 低旁喷水隔离阀
15
一、给水系统的类型
锅炉给水 操作台
高加组大旁路
再循环阀
逆止阀 截止阀
单母管制给水系统
16
一、给水系统的类型
（二）切换母管制系统 低压吸水母管采用单母管分段， 低压吸水母管采用单母管分段，压力母管和锅炉给水母管均采用 切换母管。 切换母管。 该系统当给水泵容量和锅炉容量相匹配时，可作单元运行， 该系统当给水泵容量和锅炉容量相匹配时，可作单元运行，必要 时可通过切换阀门交叉运行，因此具有足够的可靠性和运行灵活性。 时可通过切换阀门交叉运行，因此具有足够的可靠性和运行灵活性。 由于有母管和切换阀门，投资大、阀门多。 由于有母管和切换阀门，投资大、阀门多。 （三）单元制系统 该系统优缺点与单元制主蒸汽系统相同，系统简单、管路短、 该系统优缺点与单元制主蒸汽系统相同，系统简单、管路短、阀 门少、投资省，便于集中控制和管理维护，但运行灵活性差。 门少、投资省，便于集中控制和管理维护，但运行灵活性差。 适用于中间再热凝汽式或中间再热供热式机组的发电厂。 适用于中间再热凝汽式或中间再热供热式机组的发电厂。 若两台机组的给水系统组成一个单元，称为扩大单元制给水系统。 若两台机组的给水系统组成一个单元，称为扩大单元制给水系统。 无锅炉给水母管，吸水母管为单母管，压力母管为切换母管。 无锅炉给水母管，吸水母管为单母管，压力母管为切换母管。因两 台机组共用备用给水泵，可节省投资，运行也较安全灵活。 台机组共用备用给水泵，可节省投资，运行也较安全灵活。 高参数凝汽式发电厂，可采用单元制、 高参数凝汽式发电厂，可采用单元制、扩大单元制或单母管制给 水系统。 水系统。

《发电厂热力系统》ppt课件

《发电厂热力系统》ppt课件

2、降低压损和汽温偏向措施
热力发电厂
〔1〕采用双管(再热机组双控制主蒸汽管道系统)
随着机组容量不断增大，蒸汽参数也越来越高，为了防止采 用厚管壁大直径的主蒸汽管和再热蒸汽管，减少对价钱昂贵进 口耐热合金钢的要求，还要降低管道压损，我国目前主蒸汽管 多采用双管系统(如125MW、200MW机组)，再热蒸汽管也采用 双管系统(如200MW机组)。有的机组在接近主汽门两侧主蒸汽 管之间加装联络管(如200MW机组)，以减少两侧汽温偏向，并 保证一个自动主汽门作全关实验时压损在允许范围内。
3、在发电厂设计时，可以根据拟定的全面性热力系统图，编制全厂汽水设 备总表，计算管子的直径和壁厚，提出控制件的定货清单。
课题一 主蒸汽与再热蒸汽系统
热力发电厂
1、范围
锅炉供应汽轮机蒸汽的管道，蒸汽管间的连通母管， 通往用新汽设备的蒸汽支管等称为主蒸汽管道系统。 假设是再热式机组，还有汽轮机高压缸排汽口至再 热器入口的再热冷段管道，再热器出口至汽轮机中 2压、缸特入点口的再热热段管道。
2、降低压损和汽温偏向措施
热力发电厂
〔5〕采用最少的控制件
在保证运转平安可靠、经济的条件下，尽量减少
控制件，以降低部分阻力损失。如主蒸汽管道上的 流量丈量孔板改用喷嘴或文丘里管。主蒸汽管上也 可不装关断阀。
ቤተ መጻሕፍቲ ባይዱ
课题二 再热式机组的旁路系统
热力发电厂
旁路系统是再热机组启、停、事故情况下的一种调理和维护 系统。
2、两级并联旁路系统
两级并联旁路系统是由高压旁路和整机旁路组成。
高压旁路设计容量为锅 炉额定蒸发量的10％， 其目的是维护再热器，机 组启动时暖管，热态启动 时利用再热器热段上的向 空排汽阀对外排汽以提高 二次汽温。整机旁路设计 容量为锅炉额定蒸发量的 20％，其目的是将各种 运转工况多余蒸汽排入凝 汽器，锅炉超压时可减少 平安阀动作或不动作。

第八章发电厂全面性热力系统课件

第八章发电厂全面性热力系统课件
在额定转速下特性曲线最高点对应的压力与进水侧压力之和；b.泵出口 关闭阀至省煤器进口——泵在额定转速及设计流量下泵出口压力的1.1 倍与泵进水侧压力之和。
② 低压给水管道 对于定压除氧系统，取除氧器额定压力与最高水位时水柱静压之和 对于滑压除氧系统，取汽轮机最大计算出力工况下除氧器加热抽汽 压力的1.1倍与除氧器最高水位时水柱静压之和
适用于高压凝汽式机组的发电厂、中间再热凝汽式或供热式机组的 发电厂。
22
二、一、二次蒸汽系统的阀门
（1）一次蒸汽系统
流量测量喷嘴
电动隔离门（电动主汽门）：严密隔绝蒸汽
高压主汽门（自动主汽门）：一般为2个或4个
高压调速汽门：一般为4个
（2）二次蒸汽系统
止回阀：防止机组甩负荷时，再热管道内蒸汽倒流入汽轮机
系。单元内所有新蒸汽的支管均与机炉之间的主汽管相连。 该系统的优点是系统简单，管道短、阀门少，投资省；事故仅限于
本单元内，全厂安全可靠性较高；控制系统按单元设计制造，运行操作 少，易于实现集中控制；工质压力损失小，散热小，热经济性较高；维 护工作量少，费用低；无母管，便于布置，主厂房土建费用少。
该系统缺点是单元之间不能切换，单元内任一与主汽管相连的主要 设备或附件发生事故时，将导致整个单元停止运行，缺乏灵活调度和负 荷经济分配的条件；负荷变动时对锅炉燃烧的调整要求高；机炉必须同 时检修，相互制约。
该系统优点是可充分利用锅炉的富余容量，切换运行，既有较高 的灵活性，又有足够的可靠性，可实现较优的经济运行。该系统不足 之处在于系统较复杂，阀门多，发生事故的可能性大；管道长，金属 耗量大，投资高。适宜装有高压供热机组的发电厂和中小型发电厂
21
一、一次蒸汽系统
（3）单元制系统 每1~2台锅炉与对应的汽轮机组成一个独立单元，各单元间无母管联

《发电厂的热力系统》课件

《发电厂的热力系统》课件

处理措施
针对不同的故障类型，采取相应的处理措施，如维修设 备、更换部件、关闭故障管道等，尽快恢复热力系统的 正常运行。同时需对故障原因进行分析，采取预防措施 避免类似故障再次发生。
05
热力系统的优化与改造
热力系统的节能减排
节能减排的意义
随着能源资源的日益紧张和环境问题的日益突出，节 能减排已成为发电厂的重要任务。热力系统的节能减 排可以有效降低能源消耗和减少污染物排放，提高发 电厂的能源利用效率和环保水平。
XX发电厂热力系统改造方案
改造目标
通过对该发电厂热力系统的改造，提高其运行效率和安全性，降低能耗和污染物排放。
改造效果评估
预计改造后该发电厂热力系统的运行效率将得到显著提高，同时安全风险也将得到有效降低。
THANKS
感谢观看
热力系统的重要性
总结词
热力系统在发电厂中发挥着至关重要的 作用，它是实现能源转换和发电的关键 环节。
VS
详细描述
热力系统是发电厂中的核心部分，负责将 燃料的化学能转变为蒸汽的热能，进而通 过汽轮机等设备将热能转变为机械能，最 终输出电能。热力系统的运行状态直接影 响到发电厂的效率和安全性，因此其维护 和管理至关重要。
热力系统的运行与维护
总结词
热力系统的运行和维护需要严格的操作规程 和专业的技术人员，以确保系统的安全、稳 定和经济运行。
详细描述
热力系统的运行涉及到各种参数的监测和控 制，如温度、压力、水位等，需要技术人员 根据实际情况进行调整和优化。同时，为了 保持系统的良好状态，需要进行定期的维护 和检修，检查设备的磨损和腐蚀情况，及时 进行维修和更换。此外，还需要加强安全管 理，防止事故的发生。
03
热力系统热力系统中的核心设备，负责将燃料的化学能转化为热能，进而 产生高温高压蒸汽。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第八节 发电厂全面性热力系统举例
二、 旁路系统的类型
Ⅰ级(高压)旁路：新汽绕过汽轮机高压缸流至冷再热蒸汽管道。
Ⅱ级(低压)旁路：再热后蒸汽绕过中低压缸，直接引入凝汽器。
Ⅲ级(大)旁路：新汽绕过汽轮机而直接引至凝汽器。
三、 旁路系统的作用
1. 保护再热器；
2.回收工质和热量、降低噪声； 3.电网故障或机组甩负荷时，锅炉能维持热备用状态或带厂用 电运行； 4.防止锅炉超压，兼有锅炉安全阀的作用； 5.协调启动参数和流量，缩短启动时间，延长汽轮机寿命。
定速给水泵：节流损失大
变速给水泵的主要优点为： (1)节约厂用电 (2)简化锅炉给水操作台。 (3)易实现给水全程调节。 (4)能适应机组滑压运行和调 峰需要。 (5)提高机组的安全可靠性。
给水泵的流量调节特性
变速给水泵：汽动、电动
2.给水再循环在什么情况下使用，作用是什么？
启停低负荷时投入运行。
三、高参数大容量再热机组为什么采用单元制？
1. 高参数大容量再热机组参数高，大直径新蒸汽管和热再 热蒸汽管均为耐热合金钢，价格昂贵，有的还需要耗用大 量外汇来进口，单元制主蒸汽系统的管线短、阀门少、投 资省的优点显得很重要。
2. 同容量相同蒸汽初参数的再热式机组的再热参数相互间 有差异。
3. 工质压力损失小、散热少、跑冒滴漏少，热经济性高。

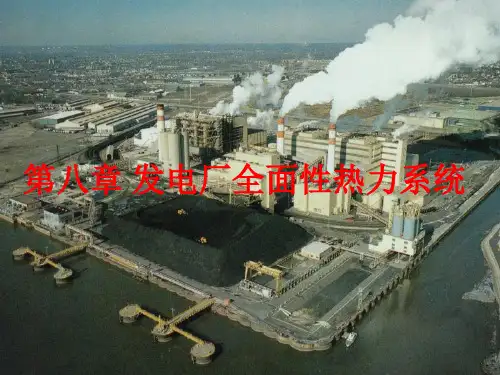

第八章 发电厂全面性热力系统
主要内容：
第一节 发电厂全面性热力系统的概念；
第三节 主蒸汽系统；
第四节 旁路系统；
第五节 凝结水系统；
第六节 给水系统；
第七节 全厂公用汽水系统；
第八节 发电厂全面性热力系统举例。

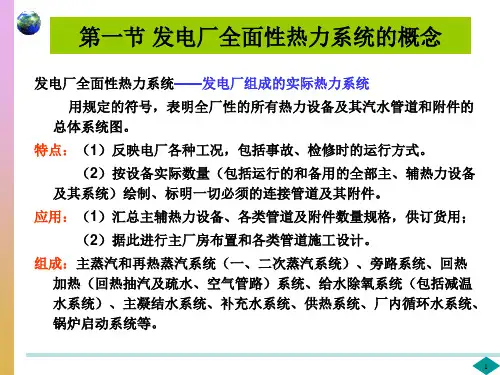

第一节 发电厂全面性热力系统的概念
发电厂全面性热力系统图是全厂性的所有热力 设备及其汽水管道的总系统图，能明确地反映电 厂的各种工况及事故、检修时的运行方式。它是 按设备的实际数量来绘制，并标明一切必须的连 接管路及其附件。 发电厂全面性热力系统由下列局部系统组成： 主蒸汽和再热蒸汽系统、旁路系统、回热加热 系统、除氧给水系统、主凝结水系统、补充水系 统、供热系统、厂内循环水系统和锅炉启动系统 等。
4. 维护工作量少，运行费用低。
5. 无母管，便于布置，主厂房土建费用少。

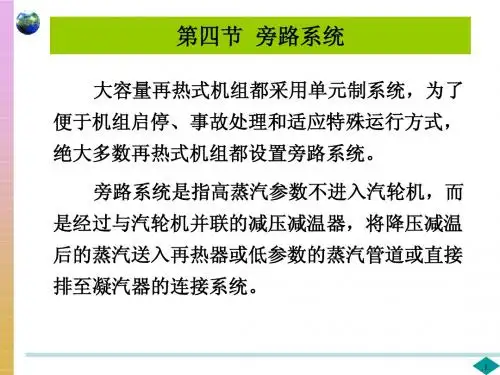

第四节 旁路系统
一、 旁路系统的概念
旁路系统：高参数蒸汽不进入汽轮机，而是经过与 汽轮机并联的减压减温器，将降压减温后的蒸汽送入再热 器或低参数的蒸汽管道或直接排至凝汽器的连接系统。 机组启停、电网故障、特殊运行方式时投入。
保证给水泵3.再热器喷水减温从何处引出？
从给水泵“中间抽头”引出，作为事故喷水用。
4.过热器喷水减温从何处引出？ 给水泵出口或高加出口
第七节 全厂公用汽水系统
一、公用辅助蒸汽系统
二、疏放水系统
疏水类型： 自由疏水（放水） 启动疏水（暂时） 经常疏水
汽轮机本体疏放水系统
第五节 凝结水系统
凝 结 水 再 循 环
引进型N300－16．7／538／538机组 回热系统的全面性热力系统 (c)低压加热器组、主凝结水系统
补水箱 化学车间来 (稳压水箱)
补水系统
第六节 给水系统
上海汽轮机厂制造的300MW机组的给水系统全面性热力系统
1.大机组给水泵为什么要采用变速的？拖动方式？
第三节 主蒸汽系统
一、主蒸汽系统概念
火电厂主蒸汽系统，包括从锅炉过热器出口至 二、主蒸汽系统型式 1. 单母管制系统 2. 切换母管制系统 3. 单元制系统 汽轮机进口的主蒸汽管道，和通往各用新蒸汽的支 管。对于中间再热式机组还包括从汽轮机高压缸排 汽至锅炉再热器入口的冷再热管道，和从再热器出 口至汽轮机中压缸进口的热再热管道。
