发电厂的原则性热力系统祥解

二、原则性热力系统
2、原则性热力系统的表示方法：
• 在原则性热力系统图中，以规定的符号表示出工 质通过时发生状态变化的各种热力设备，如锅炉 设备、汽轮机、凝汽器、给水回热加热器、除氧 器、凝结水泵、给水泵以及疏水泵等。同类型、 同参数的设备在图上一般只画出一个。
二、原则性热力系统
3、原则性热力系统的共同点：
（二）给水系统
1、低压给水系统 • 由给水箱经下水管至给水泵进口的管道、阀门和附件等组 成。 • 低压给水管道有单母管分段制和切换母管制两种。 2、高压给水系统 • 由给水泵出口经高加到省煤器的管道、阀门和附件等组成。 • 目前，电厂中小容量机组给水泵出口侧常采用切换母管制 系统。 • 单元制给水系统是大容量机组采用较多的给水系统。其特 点是管道短，阀门少，阻力损失小，安全可靠性高，易于 集中控制。
图8—5
世界上最大的单轴超临界1200MW再热式机组的原则性热力系统
图8-6 世界上最大的双轴超临界1300MW再热式机组的原则性热力系统
三、全面性热力系统介绍
• 全面性热力系统图是一张以规定的符号详细地表 示全厂所有热力设备以及汽水管路和附件具体连 接情况的总系统图。 • 它能详尽地表明工质在完成实际工作循环可能通 过的全部主、辅热力设备，其中包括运行的和备 用的热力设备，以及一切必不可少的连接管道和 所有附件。根据全面性热力系统图，一方面能作 为设备安装和运行操作的依据，另一方面可了解 和掌握机组在不同工况和事故情况下的各种运行 方式。

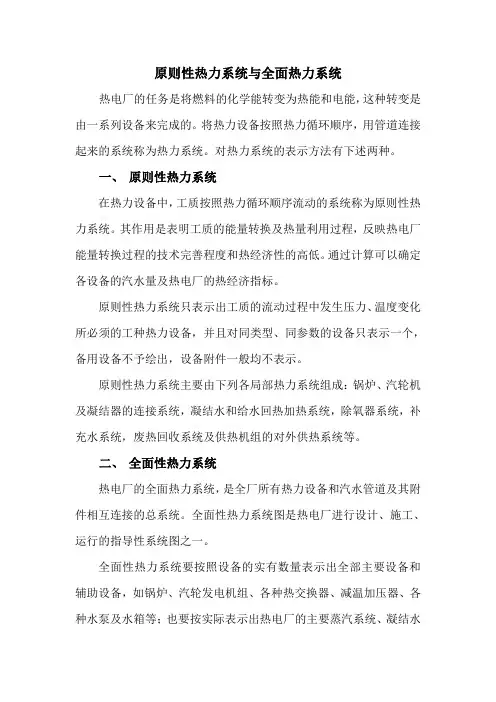

一、热力系统的概念
• 原则性热力系统，表示了发电厂各主要热力设备 之间热工循环实质性的联系和热力系统的基本内 容，主要用于对发电厂工作循环进行热经济性分 析和热经济指标计算。
• 全面性热力系统表示了所有热力设备相互间的具 体联系情况，是设备安装和运行操作时的依据。

3.1 热力系统及主设备选择原则 2 热力发电厂原则性热力系统的组成
热力发电厂原则性热力系统是在机组回热原则性热 力系统的基础上，加上辅助原则性热力系统所组成。
特点：简捷、清晰，无相同或备用设备 应用：决定系统组成、发电厂的热经济性
G 哈汽1000MW超超临界机组原则性热力系统图
3.1 热力系统及主设备选择原则
➢ 对于装有中间再热供热式机组的发电厂，其对外供热能力的选择: 应与同一热网其他热源能力一并考虑； 当一台容量最大的蒸汽锅炉停用时，其余锅炉的对外供汽能力若不 能满足要求时，则不足部分依靠同一热网的其他热源解决。
思考及作业题
1. 比较分析发电厂原则性热力系统、全面性热力系统的异同。 2. 分析说明热力发电厂锅炉、汽轮机选择的原则？ 3. 分析说明过热蒸汽管道、再热蒸汽管道设计压损的大小异同？ 并分析说明为何可这样来进行处理。
3 热力发电厂主要热力设备选择原则
汽轮机组 汽轮机组的选择需要确定的项目： 1）汽轮机单机容量 — 单台汽轮机的额定电功率 2）汽轮机种类 3）汽轮机参数 — 主蒸汽参数、再热蒸汽参数和背压 4）汽轮机台数
1）汽轮机单机容量
汽轮机单机容量 — 单台汽轮机的额定电功率。 ✓ 单机容量应选择大一些。但是，当单机容量超过
B 提高蒸汽初参数对热经济性的影响
T一定，p0对ηri的影响？
✓当初温不变时，初压提高， 容量大的汽轮机相对内效率 下降的慢些。这主要是因为 其蒸汽容积流量较大，汽轮 机高压级叶片的高度和汽轮 机的部分进气度大。
C 提高蒸汽初参数受到的限制
（1）提高蒸汽初温度 ✓ 提高蒸汽初温度受热力设备材料强度的限制。
3）锅炉容量与台数
➢ 对于中间再热机组，通常采用单元制，宜一机配一炉。 锅炉的最大连续蒸发量宜与汽轮机调节阀全开时的进汽量相匹配。

N25－35－ N25－35－7型机组的原则性热力系统
1一锅炉 2一汽轮机 3一发电机 4-凝汽器 5一凝结水泵 6-低压加热器 7一疏水泵 8一除氧器 9一给水泵 10一高压加热器 10一高压加热器 11一连续排污扩容 11一连续排污扩容 器 12一排污水冷却器 12一排污水冷却器 13一地沟 13一地沟
原则性热力系统的绘制
某凝汽式发电机组， 某凝汽式发电机组，采用两台两段式高压 加热器、两台低压加热器、 加热器、两台低压加热器、一台定压除氧器和 一台轴封加热器， 一台轴封加热器，汽轮机的第三段抽汽送至除 氧器。低压加热器的疏水采用逐级自流， 氧器。低压加热器的疏水采用逐级自流，最后 用疏水泵送入一号低加出口的主凝结水管道中。 用疏水泵送入一号低加出口的主凝结水管道中。 并采用一级排污水利用系统， 并采用一级排污水利用系统，化学补充水经浓 缩的排污水加热后送入除氧器， 缩的排污水加热后送入除氧器，排污水则排入 地沟。 地沟。
表明了工质的能量转换及热量利用过1一锅炉2一汽轮机3一发电机4凝汽器5一凝结水泵6低压加热器7一疏水泵8一除氧器9一给水泵10一高压加热器11一连续排污扩容12一排污水冷却器13一地沟200mw机组的原则性热力系统300mw机组的原则性热力系统cc2590型供热式汽轮机原则性热力系统抽气器轴封加热器热网水泵回水泵减温减压器注意
国产高压凝汽式发电厂原则性热力系统
200MW机组的原则性热力系统 机组的原则性热力系统
300MW机组的原则性热力系统 机组的原则性热力系统
CC-25-90型供热式汽轮机原则性热力系统 型供热式汽轮机原则性热力系统
减温减压器
回水泵 抽气器 热网水泵
轴封加热器
注意： 注意：
轴器的抽汽、疏水位置。 分段式加热器的抽汽、疏水位置。 定压、滑压运行的除氧器的区别。 定压、滑压运行的除氧器的区别。 高加的疏水方式。 高加的疏水方式。 排污水的画法、 排污水的画法、排污水扩容器上排污水的引入和 蒸汽的引出。 蒸汽的引出。

热力系统——将热力设备按照热力循环的顺序用
管道和附件连接起来的一个有机整体。
热力系统图——根据发电厂热力循环的特征，将
热力部分的主、辅设备及其管道附件按 功能有序连接成一个整体的线路图。
发电厂热力系统的两种基本型式：
——发电厂原则性热力系统 ——发电厂全面性热力系统
热力发电厂
一、发电厂原则性热力系统
单轴1200MW凝汽式机组发电厂原则性热力系统
二、原则性热力系统举例
汽配 术图 包置 ，所 炉 哈示 的 尔为 原 滨引 则 汽进 性 轮美 热 机国 力型 厂西 系自型制屋 统然汽造公 图循轮的司 。环机 技 ， N300-16.7/538/538 HG1025/17.5
2 1
3 4 8
7
热对 统锅 补 疏 回 除 主 系再 汽主 机外 炉 充 水 热 氧 凝 统热 系蒸 组供 排 水 系 抽 给 结 机 统汽 热 污系统汽水水 组 及 系 利统 系系系 的 再 统 用 统统统 旁 热 路 蒸 供 系 ) (
二、发电厂原则性热力系统举例
热力发电厂
系统设有汽动给水泵，其汽源取自第四级抽 汽，小汽轮机的排汽进入主凝汽器中。为防 止给水泵汽蚀，在每台泵入口前还设有前置 泵。 为保证亚临界锅炉的汽水品质，在凝结水泵 出口设有凝结水除盐设备。 锅炉采用一级连续排污利用系统，不设排污 水冷却器，其浓缩排污水送入定期排污扩容 器中，经定期排污扩容器扩容降压后排出。 额定工况时，该机组的设计热耗为 7921kJ/(kW· h)。
第十三节 发电厂全面性热力系统
发电厂组成的实际热力系统
特点：全面，所有设备、管道及附件必须 画出。 应用：决定影响到投资、施工、运行可靠 性和经济性；现场系统运行切换的 根本依据。

21
图7-9 美国超临界压力两次再热325MW凝汽式机组 发电厂原则性热力系统
22
举例（ 举例（四）世界上最大单轴采暖抽汽式机组的发电厂原则性 热力系统
图7-10即为俄罗斯单采暖抽汽 T-250-240型供热机组的发电厂原则性 热力系统。配单炉膛直流锅炉，蒸发量为1000t/h，其蒸汽参数为 25.8MPa、545/545℃，给水温度260℃。其锅炉效率分别为 93.3%(燃煤)、93.8%(燃油)。该供热式机组蒸汽参数为23.54MPa、 540/540℃。最大功率达300MW。其特点： ①通流部分有足够的适应大抽汽量的要求； ②在控制上能满足电、热负荷在大范围内各自独立变化互不影响； ③可抽汽、背压纯凝汽方式运行； ④抽汽参数变化时仍保持最小节流损失。
图7-2 N600-16.7/537/537型机组的发电厂原则性热力系统
8
举例（三） ：图7-3为国产CC200-12.75/535/535型双抽汽凝汽式机组，配HG670/140-YM9型自然循环汽包炉的热电厂原则性热力系统，有八级回热抽汽。 其主要特点是： ①第三、六级为调整抽汽，其调压范围分别为0.78~1.27 MPa、0.118~0.29MPa， 前者对工艺热负HIS直接供汽和峰载热网加热器PH的汽源，后者作为基载热 网加热器BH和大气压力式除氧器MD的汽源。 ②高压加热器H2和高压除氧器HD设有外置式蒸汽冷却器SC2、SC3与H1为出口 主给水串联两级并联方式，H2还没有外置式疏水冷却器DC2。 ③两级除氧，高压除氧器HD、大气压力除氧器MD均为定压运行，前者是给水除 氧器，后者是热电厂补充水除氧器。 ④因系热电厂采用了两级锅炉连续排污利用系统，其扩容蒸汽分别引至两级除氧 器HD、MD。
5
第二 发电厂原则性热力系统举例

第五章发电厂的原则性热力系统
热力系统的概念及分类 发电厂原则性热力系统的拟定 辅助热力系统 发电厂原则性热力系统举例 发电厂原则性热力系统计算
Qingdao University
第五章发电厂原则性热力系统
5.0 热力系统的概念及分类
一、热力系统的概念
定义—将热力设备按照热力循环的顺序用管道和附件连接起 来的一个有机整体。
它是施工和运行的主要依据。
对于不同范围的热力系统，都有其相应的原则性和全面性热
力系统图，如回热的原则性和全面性热力系统图，主蒸汽的
原则性和全面性热力系统图、发电厂的原则性和全面原则性
热力系统图等等。
Qingdao University
第五章发电厂原则性热力系统
5.1 发电厂原则性热力系统的拟定
一、发电厂原则性热力系统组成
Qingdao University
第五章发电厂原则性热力系统
汽轮机组在调节汽门全开时（valve wide open, VWO)最大计 算出力：
汽轮机调节汽门全开时通过计算最大进汽量和额定的主蒸汽、再热参数 工况下，并在正常的排汽压力（4.9kPa）和补水率为0%条件下计算所能 达到的出力。
WH公司500MW机组增加5%的流量裕度一般可增加4.5%的 出力，其VWO工况出力为5251.045=548.6MW。 汽轮机组在调节汽门全开且超压5%（5% over pressure , 5%OP )连续运行出力——（VWO+5%OP）工况：
对于不同功能的各种热力系统，其原则性热力系统用来反映该 系统的主要特征-采用的主辅设备和系统型式等。 系统图表示方法注意：
在机组和全厂的原则性热力系统图上: ①不应有反映其他工况（非讨论工况）的设备及管线，以及

3．计算步骤 （1）整理原始资料，编制汽水参数表；
（2）按“先外后内”，再“从高到低”顺序计算； （3）各性能参数的计算
四、热耗率的修正和非额定工况的计算
1．热耗率的修正（新汽参数变化：压力+0.49 –0.49；温度+5 度，负10度。热经济性下降，热耗率变化）
查阅制造厂提供的修正曲线（新汽压力，温度，中间再热温度， 冷却水温度，回热器汽水参数，求得变化后的机组热耗率后再求其 他热指标）
并网？基本负荷？中间负荷？调峰负荷，结合资源和环境考虑
2．选择汽轮机 ：型式（背压，凝汽），单机、全厂容量（30， 60），参数（随负荷定），
3．绘发电厂原则性热力系统图：汽机锅炉型式，一二次蒸汽参 数和回热参数及疏水方式，确定：排污扩容系统，除氧器及给 水泵等系统，辅助设备（轴封冷却器及暖风器连接方式）
三、计算方法与步骤
1．计算方法的分类
①按基于热力学定律情况分： 基于热力学第一定法和基于热力学第二定律法 ②按计算工具分，手工计算法和电子计算机计算 ③按给定参数分为定功率法、定流量法。 ④按热平衡情况分为正热平衡计算法、反热平衡计算法（热效 率的正反向计算）。
2．全厂热力计算与机组热力计算的异同 共同点： ①求解多元一次线性方程组； ②其计算原理和基本方程式是相同的 ； ③均可用汽水流量的绝对量或相对量计算； ④两者计算的步骤也是类似
发电厂的设计程序为：初步可行性研究，可行性研究，初步设计，施工图设计，拟 定发电厂原则性热力系统是火电厂可行性研究及初步设计中热机部分的主要内容
初步可行性研究（型式、容量及其规划容量 ）
可行性研究，初步设计，施工图设计。
拟定发电厂原则性热力系统的主要内容及其步骤如下
（1）确定发电厂的型式及规划容量 ，凝汽式或热电厂；

二、发电厂形式和容量的确定
1、发电厂设计程序：初步可行性研究，可行性研究，初 、发电厂设计程序：初步可行性研究，可行性研究， 步设计，施工图设计。 步设计，施工图设计。 2、建电厂形式： 、建电厂形式： （1）只有电负荷：凝汽式电厂； ）只有电负荷：凝汽式电厂； （2）需供热：热电联产； ）需供热：热电联产； （3）燃烧低热值燃料：坑口电厂； ）燃烧低热值燃料：坑口电厂； （4）天然气充足：燃气－蒸汽联合循环。 ）天然气充足：燃气－蒸汽联合循环。 3、容量确定：尽量建大容量高参数电厂。 、容量确定：尽量建大容量高参数电厂。
发电厂全面性热力系统包括： 发电厂全面性热力系统包括：
（1）主蒸汽和再热蒸汽系统； ）主蒸汽和再热蒸汽系统； （2）旁路系统； ）旁路系统； （3）回热加热（回热抽汽及疏水）系统； ）回热加热（回热抽汽及疏水）系统； （4）给水系统； ）给水系统； （5）除氧系统； ）除氧系统； （6）主凝结水系统； ）主凝结水系统； （7）补充水系统； ）补充水系统； （8）锅炉排污系统； ）锅炉排污系统； （9）供热系统； ）供热系统； （10）厂内循环水系统； ）厂内循环水系统； （11）锅炉启动系统。 ）锅炉启动系统。
A：保证用户连续生产所需的生产用汽量； ：保证用户连续生产所需的生产用汽量； B：冬季采暖、通风和生活用热量的60％－ ％，寒 ：冬季采暖、通风和生活用热量的 ％－ ％，寒 ％－70％， 冷地区取上限。此时可降低部分发电出力。 冷地区取上限。此时可降低部分发电出力。
第三节、 第三节、发电厂原则性热力系统举例
（3）汽轮机组在调节汽门全开时（VWO）最大计 ）汽轮机组在调节汽门全开时（ ） 算出力： 算出力：指汽轮机组调节汽门全开时通过计算最 大进汽量和额定的主蒸汽、再热蒸汽工况下， 大进汽量和额定的主蒸汽、再热蒸汽工况下，并 在正常排汽压力（ 补水率为0％ 在正常排汽压力（4.9kPa）下，补水率为 ％条 ） 件下计算所能达到的出力。 件下计算所能达到的出力。 其他: 其他 美国设计的大容量火电机组汽轮发电机组在 调节汽门全开和所有给水加热器全部投运之下， 调节汽门全开和所有给水加热器全部投运之下， 超压5%连续运行的能力， 超压 连续运行的能力，以适应调峰的需要 。 连续运行的能力

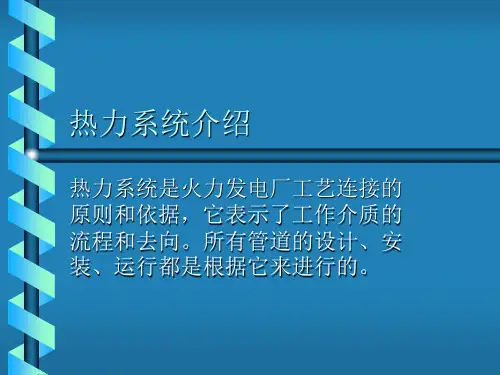

热力系统介绍
热力系统是火力发电厂工艺连接的 原则和依据，它表示了工作介质的 流程和去向。所有管道的设计、安 装、运行都是根据它来进行的。
原则性热力系统
• • • • 主要设备（锅炉、汽轮机、水泵、加热器等）； 介质流向（从锅炉到汽轮机作功，再热后继续作功；凝结、加热、脱氧、加热再进入锅炉）； 关键部件（阀门、调节部件、节流部件、测量部件、检验部件、连接分流变径部件等）； 附加系统（安全阀系统；启动系统；疏水、放气、放水系统）。
管道的布置形式
• • • • 组成：直管、零部件、支吊架。 与热力系统相吻合。 其载荷布置有所依附。 走向和尺寸符合零部件及体系的要求。
管道工作的内容
管道设计及初步应力分析； 管道附件的采购； 冷紧和坡切计算、偏装控制； 库存管子和附件组合、优化（依据运输限制、现场穿管 要求、库存管材尺寸、必要时进行编号等）； • 设计配管加工图（包括：焊接祥图、阀门表、管件表、接口表 等）； • 分段加工、配管（自控接点、表管；疏水放水放气点接座、 支吊架卡块等）； • 支吊架匹配及拉杆计算。 • • • •Fra bibliotek流程示意图
电站主厂房的断面图
主厂房图：
全面性热力系统----真正设计图 全面性热力系统----真正设计图
• 表达所有工艺流程； • 包括所有零部件、设备和连接； • 附带设备表、零部件明细表和规范参数。
四大管道----热力系统中的主要管道 四大管道----热力系统中的主要管道
• 主蒸汽管道； • 再热蒸汽管道（高温再热蒸汽管道简称热段、低温再热蒸汽 管道简称冷段）； • 给水管道（低压给水管道、高压给水管道）。
结束语
上述仅仅是，蜻蜓点水介绍，每个环 节都要做大量工作才能完成。况且，所介 绍的内容很难包容全部，仅供参考。 谢谢大家！

可利用的排污热量：
Qbl Qbl Qbl
凝汽器增加的附加冷源损失：
hd
Qc Dc (hc hc )
发电厂净获得的热量：
Qn Qbl Qc
0
Qbl (1
hc hc hd hw.d

h0 h0
hd hc
N300-16.7/538/538型机组的发电厂原则性热力系统
（1）发电厂原则性热力系统
——以规定的符号表示工质按某种热力循环顺序流经的 各种热力设备及连接关系的线路图
概念：原理性系统，表明能量转换与利用的基本过程，反映发 电厂工质基本流程、能量转换过程的技术完善程度和热 经济性
特点：简捷、清晰，相同或备用设备不画出，只画与经济性有 关的阀门
应用：汇总主辅热力设备、管道及附件，施工设计，运行，检 修，影响到投资、施工、运行可靠性和经济性
组成：主蒸汽和再热蒸汽系统、旁路系统、给水系统、 回热加热（回热抽汽及疏水）系统、除氧系统、 主凝结水系统、补充水系统、锅炉排污系统、 供热系统、厂内循环水系统、锅炉启动系统等
5.1.2 发电厂类型和容量确定
（1）汽包锅炉连续排污利用系统
——控制汽包内炉水水质在允许范围内
工作原理：
• 高压的排污水通过连续排污扩容器扩容蒸发，产生 品质较好的扩容蒸汽，回收部分工质和热量；
• 扩容器内尚未蒸发的、含盐浓度更高的排污水，通 过表面式排污水冷却器再回）两级扩容系统
锅炉连续排污利用系统
第5章 发电厂的热力系统
§5.1 热力系统及主设备选择原则
5.1.1 热力系统
热力系统——热力工艺系统，热力设备按照热力循环的顺序 用管道和附件连接起来的一个有机整体
热力系统图——用规定的符号表示热力系统中热力设备及它 们之间的连接关系

（二）选择主要设备
实例：
序号 1 2 3 4 5 6 7 8 9 项目 额定蒸发量 过热蒸汽压力 过热蒸汽温度 给水温度 给水压力 排烟温度 热风温度 炉膛出口氧量 锅炉效率 单位 t/h MPa ℃ ℃ MPa ℃ ℃ -% 设计数据 220 9.8 540 217 12.5 138.7 363 4-5 90.9
大容量锅炉过热器出口额定蒸汽压力为汽轮机额定进汽压力的105%
对于亚临界及以下参数机组，锅炉过热器出口额定蒸汽温度比汽轮机 额定进汽温度高3-5℃，对于超临界参数机组高5℃
冷段再热蒸汽管道、再热器、热段再热蒸汽管道额定工况下压力降分
别取汽轮机额定工况高压缸排汽压力的1.5%-2.0%、5%、3.5%-3%。 再热器出口额定蒸汽温度比汽轮机中压缸额定进汽温度高2-3℃
14
二、拟定发电厂原则性热力系统的主要步骤
（三）绘制原则性热力系统图 汽轮机型式和单机容量确定后，可根据汽轮机制造厂提供的该机组本
体汽水系统和选定的锅炉型式绘制原则性热力系统图。
循环参数（一、二次蒸汽压力、温度、排汽压力）和回热参数（回热 级数及其抽汽压力、温度，最终给水温度和各级加热器的形式）及其疏
H5
H6
TD FP TP
K-500-240-4型机组的发电厂原则性热力系统
20
二、超临界参数机组
4.210p, 3203.96h H2 2940.26h
N600-25.4/541/566型机组的发电厂原则性热力系统
0.467p, 2978.28h
2.468p, 3411.52h
21
二、超临界参数机组
（BMCR）与汽轮机调节阀全开时进汽量相匹配，若机组允许超压，与 调节阀全开、且超压工况下进汽量匹配。

11
二 我国进口设备的发电厂原则性热力系统
举例（一） ：进口法国600MW机组元宝山电厂（原则性热系统如图7-4所 示） 其蒸汽初参数为17.75MPa/540℃/540℃，配德国产的本生型直流 锅炉，其出口蒸汽参数为18.593MPa/545℃/ 545℃，蒸发量1843t/h， 燃褐煤，采用风扇磨煤机。 汽轮机为单轴四缸四排汽凝汽冲动式。高压缸无抽汽口，两级高 压加热器均为双列布置，H2设有外置式蒸汽冷却器SC2。除氧器滑压 运行。小汽机配有单独的小凝汽器及其凝结水泵。三、五、六段抽汽 除供除氧器和小汽机，五、六号加热器用汽外，还分别供厂内采暖Q、 暖风器R和生水加热器S用汽。额定功率机组的保证热耗率为 7808.38kJ/(kWh)。
0.454MPa;270 ℃ 0.252MPa; 126℃ 0.105MPa; 126℃
H3 FP
H4 p4=0.7MPa
TD TP
0.019MPa; 585℃
H5
H6
BH1 SG2
CP1 SG1
H7
H8
CP3
p5
CP2
BH2
P7BH1
DE HP
Qh
去凝汽器
图7-5 进口俄国超临机组500MW的盘山发电厂原则性热力系统
15
举例（三） ：图7-6：锅炉为瑞士苏尔寿和美国GE公司设计制造的
超临界一次再热螺旋管圈、变压运行的直流锅炉，最大连续出力1900 t/h， 蒸汽参数为25.3MPa、541℃，给水温度285.5℃，锅炉效率92.53%，不投 油稳燃最低负荷为30%。
汽轮机为瑞士ABB公司产的单轴四缸四排汽一次再热反动式Y454型凝 汽式汽轮机，主蒸汽参数为24.2 MPa、538℃，再热参数4.29MPa、566℃。 该机组有八级不调整抽汽，回热系统为“三高四低一除氧”。机组为复合 滑压运行，即从40%到90%最大连续出力负荷区间为变压运行。该厂这样 两台机组先后于1992年6月、12月投运，是我国第一座投运超临界压力大 型火力发电厂

欧洲：600MW及以上的超(超)临界机组多配置单台容量100%
的单列高加
2021年11月7日星期日
18
采用双列高压加热器的优点
① 采用单列高加，当一台发生事故，所有高加被解列，
锅炉进水温度显著降低，对锅炉效率影响很大
② 采用双列高加，某台高加发生事故，该列高加解列，
另一列高加继续运行，锅炉进水温度只降低一半左右
承受的是比锅炉压力还要高的给水泵出口压力
2021年11月7日星期日
16
火电机组典型回热系统示意图
2021/11/7
17
双列布置的高压加热器系统示意
常识：
国内：600MW及以下亚临界和超临界机组高加均采用单列布
置，1000级机组多采用双列高加
日本：600MW及以上机组多配置单台容量为50%的双列高加
为什么？
2021/11/7
11
2.表面式加热器
(1) 面式加热器的类型及其结构特点
卧式：换热效果好，热经济性高
类型
立式：占地面积小，便于安装和检修
水室结构：管板+U形管束
结构
联箱结构：联箱+蛇形或螺旋形管束
2021/11/7
12
管板—U型管束卧式
高压加热器结构(图4-7)
2021年11月7日星期日
③ 高加出口水温每降低1℃，汽机热耗率上升约
2kJ/(kW∙h)，单列高加要比双列高加大110kJ/(kW∙h)
左右
2021年11月7日星期日
19
(3)表面式加热器及系统特点
优点：与混合式加热器相比
A. 系统连接简单，投资少
B. 系统运行的安全可靠性高等
缺点
A. 存在端差，热经济性低于混合式加热器

一、对发电厂全面性热力系统的要求
①保证发电厂的运行可靠性； ②保证发电厂运行调度的灵活性，能适应各种工况的
不同运行方式； ③各种系统及其管道的布置应简明； ④管路的投资费用和运行费用符合经济要求； ⑤便于施工、维护，便于扩建。
组成：
系统
主蒸汽、再热蒸汽系统 旁路系统 回热系统 除氧给水系统 主凝结水系统 补充水系统 供热系统 全厂公用汽水系统
回热系统： ① 二高四低二除氧，轴封冷却器SG1和SG2； ② 高加H1设内置式蒸汽冷却器，H2设外置式疏水冷却
器，H2和除氧器HD设外置式蒸汽冷却器SC2、SC3， 与主给水串联两级并联。H4设内置式蒸汽冷却器； ③ H1、H2疏水逐级自流入高压除氧器HD，H4、H5逐级 自流，H6、H7采用疏水泵打入加热器出口水流；
36 2
1 456 7 8
CC200-12.75/535/535型双抽汽凝汽式机组热电厂的原则性热力系统
要点：
汽轮机:单轴双缸双排汽，高中压缸采用合缸反流结构，低压 缸为对称反流结构； 锅炉：自然循环汽包炉，中间再热； 锅炉连续排污利用系统：两级，扩容蒸汽分别接入除氧器HD和 MD，排污水经冷却器BC后（加热补充水）排入地沟； 除氧器系统：两个除氧器HD、MD，均定压运行（压力调节阀）， HD后配置给水泵（电泵），MD后配置升压泵BP； 补充水引入系统：Dma引入大气除氧器MD。
III级旁路的作用是： 满足锅炉低负荷稳定运行的需要。
2．旁路系统的作用
(1) 保护再热器； （2）协调启动参数和流量，缩短启动时间，延长
汽轮机寿命； （3）回收工质和热量、降低噪声； （4）防止锅炉超压，兼有锅炉安全阀的作用； （5）电网故障或机组甩负荷时，锅炉能维持热备
