发电厂全面性热力系统

原则性热力系统与全面性热力系统发电厂热力系统图发电厂热力系统图按照应用的目的和编制方法不同，分成原则性热力系统和全面性热力系统。

以规定的符号来表示工质按某种热力循环顺序流经的各种热力设备之间联系的线路图，称为发电厂的原则性热力系统图。

表示工质的能量转换及其热量利用的过程，反映了发电厂能量转换过程的技术完善程度和发电厂热经济性的好坏。

以规定的符号表明全厂主辅热力设备，包括运行的和备用的，以及按照电能生产过程连接这些热力设备的汽水管道和附件整体系统图，称为发电厂的全面性热力系统图。

原则性热力系统作用：用来计算和确定各设备、管道的汽水流量，发电厂的热经济指标。

又称为计算热力系统。

组成：锅炉、汽轮、主蒸汽及再热蒸汽管道和凝汽设备的连接系统、给水回热加热器、除氧器和给水箱系统、补充水系统、锅炉连续排污及热量利用系统、对外供热系统及各种水泵等。

类型和容量相同时，原则性热力系统也可能不尽相同。

不同的连接方式所获得的经济效果也不同编制发电厂原则性热力系统的主要步骤（一）确定发电厂的型式及规划容量根据电网结构及其发展规划，燃料资源及供应状况，供水条件、交通运输、地质地形、地震及占地拆迁，水文气象，废渣处理、施工条件及环境保护要求和资金来源等，通过综合分析比较确定电厂规划容量、分期建设容量及建成期限。

涉外工程要考虑供货方或订货方所在国的有关情况。

（二）选择汽轮机凝汽式发电厂选用凝汽式机组，其单位容量应根据系统规划容量、负荷增长速度和电网结构等因素进行选择。

各汽轮机制造厂生产的汽轮机型式、单机容量及其蒸汽参数，是通过综合的技术经济比较或优化确定的。

（三）绘发电厂原则性热力系统图汽轮机型式和单机容量确定后，即可根据汽轮机制造厂提供的该机组本体汽水系统，和选定的锅炉型式来绘制原则性热力系统图。

（四）发电厂原则性热力系统计算进行几个典型工况的原则性热力计算，及其全厂热经济指标计算，详见本章第三、四节。

（五）选择锅炉选择锅炉应符合现行的SD268‐1988《燃煤电站锅炉技术条件》的规定，必须适应燃用煤种的煤质特性及现行规定中的煤质允许变化范围。

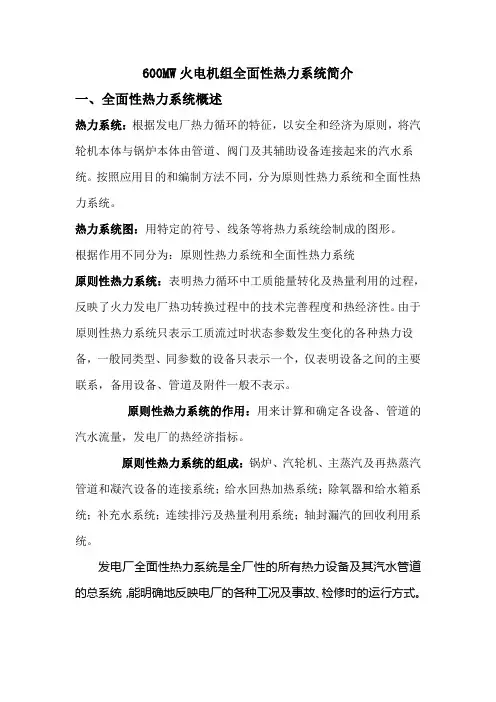

600MW火电机组全面性热力系统简介一、全面性热力系统概述热力系统：根据发电厂热力循环的特征，以安全和经济为原则，将汽轮机本体与锅炉本体由管道、阀门及其辅助设备连接起来的汽水系统。

按照应用目的和编制方法不同，分为原则性热力系统和全面性热力系统。

热力系统图：用特定的符号、线条等将热力系统绘制成的图形。

根据作用不同分为：原则性热力系统和全面性热力系统原则性热力系统：表明热力循环中工质能量转化及热量利用的过程，反映了火力发电厂热功转换过程中的技术完善程度和热经济性。

由于原则性热力系统只表示工质流过时状态参数发生变化的各种热力设备，一般同类型、同参数的设备只表示一个，仅表明设备之间的主要联系，备用设备、管道及附件一般不表示。

原则性热力系统的作用：用来计算和确定各设备、管道的汽水流量，发电厂的热经济指标。

原则性热力系统的组成：锅炉、汽轮机、主蒸汽及再热蒸汽管道和凝汽设备的连接系统；给水回热加热系统；除氧器和给水箱系统；补充水系统；连续排污及热量利用系统；轴封漏汽的回收利用系统。

发电厂全面性热力系统是全厂性的所有热力设备及其汽水管道的总系统，能明确地反映电厂的各种工况及事故、检修时的运行方式。

它是按设备的实际数量来绘制，并标明一切必须的连接管路及其附件。

发电厂全面性热力系统由下列各局部系统组成：主蒸汽和再热蒸汽系统、汽轮机旁路系统、回热抽汽系统。

除氧给水系统、主凝结水系统、加热器疏放水系统、辅助蒸汽系统、凝汽器抽真空系统、冷却水系统等二、全面性热力系统的组成1、主蒸汽与再热蒸汽系统采用单元制主蒸汽系统，主蒸汽管道上布置电动关断门、自动主汽门、调速汽门2、再热机组旁路系统旁路机旁路的类型高压旁路（Ⅰ级）新汽→冷再热蒸汽管道低压旁路（Ⅱ级）再过热后蒸汽→冷凝器大旁路（Ⅲ级）新汽→冷凝器旁路系统的作用(1) 保护再热器（2）协调启动参数和流量，缩短启动时间，延长汽轮机寿命（3）回收工质和热量、降低噪声。

（4）防止锅炉超压，兼有锅炉安全阀的作用。

课号： 24基本课题：复习总结目的要求：总结《热力发电厂》这门课程的主要内容。

思路：按章节以基本概念、基本原理、基本内容为主线进行总结。

发电厂的经济性基本概念：1、热量法2、作功能力法3、各种损失4、热经济性指标、意义5、回热作功比6、作功不足基本内容：1、提高经济性的途径；2、回热、再热、蒸汽初终参数对经济性的影响。

给水回热加热系统1、回热加热器的类型、特点、抽汽压损、端差2、排挤抽汽原理3、回热系统疏水连接方式及经济性比较：疏水泵、疏水逐级自流、疏水冷却器、蒸汽冷却器给水除氧系统1、除氧任务、热除氧原理2、除氧器的类型、特点3、除氧器运行方式及其特点、存在的问题热电厂的经济性及供热系统基本概念：热电联产、热化发电比、热电厂燃料利用系数、热化发电率、汽网、水网发电厂原则性热力系统1、典型机组原则性热力系统图2、热力计算发电厂全面性热力系统1、主蒸汽管道：定义、附件的作用2、旁路系统：定义、作用、类型3、给水管道：定义、附件的作用4、锅炉排污系统5、补充水系统6、公用汽水系统一、名词解释：1.火电厂发电标准煤耗率、供电标准煤耗率2.q q03.ηi4.回热做功比5.表面式回热加热器端差6.凝汽器最佳真空7.除氧器自生沸腾8.发电厂原则性热力系统、全面性热力系统9.热电厂、热电联产、热化系数、热化发电率10.旁路系统11.主蒸汽管道系统的单元制、切换母管制系统、母管制系统二、简答题1.简述评价发电厂热经济性的热量法与做功能力法的特点。

2.提高热力发电厂初参数对热经济性的影响？3.用热量法分析化学补充水引入除氧器或引入凝汽器的热经济性。

4.提高热力发电厂热经济性的基本途径有哪些？5.简述火力发电厂典型不可逆过程的做功能力损失。

6.简述除氧器的除氧原理。

7.简述疏水冷却器、蒸汽冷却器的作用。

8.什么是旁路系统，有什么作用？α<才是经济的？9.说明热化系数及热化系数最优值的含意，为什么说热化系数值1tp三、绘图题：绘制国产CC200-12.75/535/535型双抽汽凝汽式机组在设计工况下的原则性热力系统图。

热力发电厂习题答案全面要点(共9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一 名词解释热电厂的燃料利用系数：电、热两种产品的总能量与输入能量之比。

热化发电率：质量不等价的热电联产的热化发电量与热化供热量的比值。

发电热耗率：每发一度电所消耗的能（热）量。

端差：加热器汽侧压力下的饱和温度与出口水温之间的差值。

最佳真空：在汽轮机排汽量和循环水入口水温一定的条件下，增大循环水量使汽轮机输出功率增加c P ∆，同时输送循环水的循环水泵的耗功随之增加Ppu ∆，当输出净功率为最大时，即max max )(pu c P P P ∆-∆=∆，所对应的真空即凝汽器的最佳真空。

二 简答题1、混合式加热器的优点有哪些？答：混合式加热器的优点是：(1)传热效果好，能充分利用加热蒸汽的热量；(2)结构简单，造价低；(3)便于汇集不同温度和压力的疏水。

2、高压加热器的过热蒸汽冷却段的任务是什么？答：利用蒸汽的过热度，通过强制对流而使蒸汽在只降低过热度的情况下，放出过热热量加热给水，以减少传热端差，提高热经济性。

3、表面式加热器的疏水冷却段的任务是什么？答：利用刚进入加热器的低温给水来冷却加热器内的疏水，疏水温度的降低后进入下级加热器。

这样可使本级抽汽量增加，压力较低一级抽汽量减少，提高机组的经济性。

5、除氧器滑压运行的优点与存在的问题？答：滑压运行的优点是：避免除氧器用汽的节流损失，使汽机抽汽点分配合理，热经济性高，系统简单投资省。

缺点是：当汽机负荷突然增加时，使给水溶氧量增加；当汽机负荷减少时，尤其是汽机负荷下降很大时，给水泵入口发生汽蚀，引起给水泵工作失常。

6、提高蒸汽初参数、降低蒸汽终参数均可提高机组的热经济性，其受哪些主要条件限制？ 答：提高蒸汽初温主要受金属材料的制约。

金属材料的强度极限，主要取决于其金相结构和承受的工作温度。

随着温度的升高，金属材料的强度极限、屈服点以及蠕变极限都要随之降低，高温下金属还要氧化，甚至金相结构也要变化，导致热力设备零部件强度大为降低，乃至毁坏。

60万机组全面热力系统-图文前言电力是实现工业、农业、交通运输和国防现代化的主要动力，是国民经济发展的基础，也是提高和改善人民物质文化生活的重要条件。

当前世界上主要有三类发电厂：火力发电厂、水力发电厂和核能发电厂。

其中火力发电厂是目前世界大多数国家包括我国电能生产的主力。

本次设计的对象为盘南(响水)电厂4某600MW新建工程的全面性热力系统。

设计中对盘南(响水)电厂的锅炉汽水系统、主蒸汽系统及再热蒸汽系统、主凝结水系统、除氧器系统、主给水系统、回热抽汽系统和加热器疏水系统、抽空气系统、循环冷却水系统、排污利用系统和辅助蒸汽系统及补充水系统的范围、任务以及各系统中主要设备进行了简单说明。

限于编写人水平，设计中缺点和错误在所难免，恳请批评指正。

第一部分主机概况火力发电厂(以燃煤发电厂为例)主要生产过程是：储存在储煤场或储煤罐中的原煤由输煤设备从储煤场送到锅炉的原煤斗中，再由给煤机送到磨煤机中磨成煤粉。

煤粉送至分离器进行分离，合格的煤粉送到煤粉仓储存(仓储式锅炉)。

煤粉仓的煤粉由给粉机送到锅炉本体的喷燃器，由喷燃器喷到炉膛内燃烧(直吹式锅炉将煤粉分离后直接送入炉膛)。

燃烧的煤粉放出大量的热能将炉膛四周水冷壁管内的水加热成汽水混合物。

混合物被锅炉汽包内的汽水分离器进行分离，分离出的水经下降管送到水冷壁管继续加热，分离出的蒸汽送到过热器，加热成符合规定温度和压力的过热蒸汽，经管道送到汽轮机做功。

过热蒸汽在汽轮机内做功推动汽轮机旋转，汽轮机带动发电机发电，发电机发出的三相交流电通过发电机端部的引线经变压器什压后引出送到电网。

在汽轮机内做完功的过热蒸汽被凝汽器冷却成凝结水，凝结水经凝结泵送到低压加热器加热，然后送到除氧器除氧，再经给水泵送到高压加热器加热后，送到锅炉继续进行热力循环。

再热式机组采用中间再热过程，即把在汽轮机高压缸做功之后的蒸汽，送到锅炉的再热器重新加热，使汽温提高到一定(或初蒸汽)温度后，送到汽轮机中压缸继续做功。
