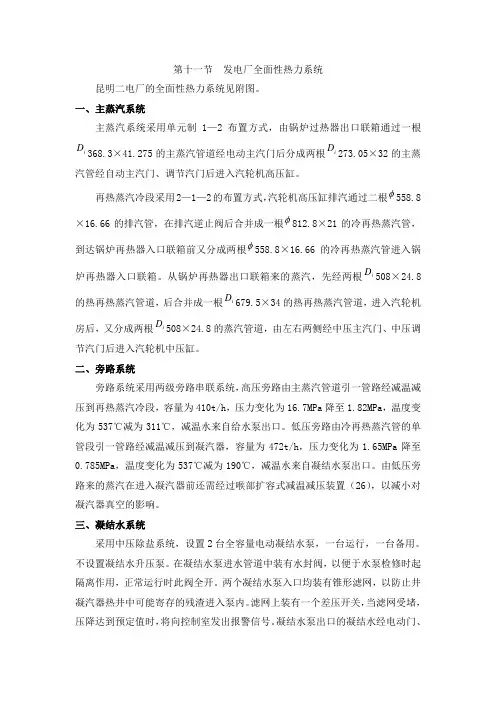

第十一节 发电厂全面性热力系统昆明二电厂的全面性热力系统见附图。
一、主蒸汽系统主蒸汽系统采用单元制1—2布置方式,由锅炉过热器出口联箱通过一根i D 368.3×41.275的主蒸汽管道经电动主汽门后分成两根i D 273.05×32的主蒸汽管经自动主汽门、调节汽门后进入汽轮机高压缸。
再热蒸汽冷段采用2—1—2的布置方式,汽轮机高压缸排汽通过二根φ558.8×16.66的排汽管,在排汽逆止阀后合并成一根φ812.8×21的冷再热蒸汽管,到达锅炉再热器入口联箱前又分成两根φ558.8×16.66的冷再热蒸汽管进入锅炉再热器入口联箱。
从锅炉再热器出口联箱来的蒸汽,先经两根i D 508×24.8的热再热蒸汽管道,后合并成一根i D 679.5×34的热再热蒸汽管道,进入汽轮机房后,又分成两根i D 508×24.8的蒸汽管道,由左右两侧经中压主汽门、中压调节汽门后进入汽轮机中压缸。
二、旁路系统旁路系统采用两级旁路串联系统,高压旁路由主蒸汽管道引一管路经减温减压到再热蒸汽冷段,容量为410t/h ,压力变化为16.7MPa 降至1.82MPa ,温度变化为537℃减为311℃,减温水来自给水泵出口。
低压旁路由冷再热蒸汽管的单管段引一管路经减温减压到凝汽器,容量为472t/h ,压力变化为1.65MPa 降至0.785MPa ,温度变化为537℃减为190℃,减温水来自凝结水泵出口。
由低压旁路来的蒸汽在进入凝汽器前还需经过喉部扩容式减温减压装置(26),以减小对凝汽器真空的影响。
三、凝结水系统采用中压除盐系统,设置2台全容量电动凝结水泵,一台运行,一台备用。
不设置凝结水升压泵。
在凝结水泵进水管道中装有水封阀,以便于水泵检修时起隔离作用,正常运行时此阀全开。
两个凝结水泵入口均装有锥形滤网,以防止井凝汽器热井中可能寄存的残渣进入泵内。
