XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。
配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。
二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。
工作联系函标题 关于温控仪XMT-1000，XMTA、XMTD-2000，3000系列方案变更说明 发往单位 各销售处、经销商 联系电话发岀单位 正泰仪表公司(工控仪表)联系人 吴双全 联系电话0571-********-7659158********备注内容事项各销售处、经销商：你们好！为提高温控仪产品质量，缩短交期，公司计划近期对XMT-1000，XMTA、XMTD-2000，3000系列进行更新升级。
一、现就升级前后差异说明如下：1、新方案采用高精度AD芯片设计，提高了测量精度，并增加了错误提示信息，便于现场故障排除；2、与老方案相比，新方案壳体进深变短，材料由非阻燃升级为阻燃材料，增强了产品的可靠性；3、开孔尺寸略有差异，具体见下表：型号 老方案要求的开孔尺寸（宽×高）新方案要求的开孔尺寸（宽×高） XMTA系列（96×96）92mm×92mm 92mm×92mmXMTD系列（72×72）68mm×68mm 68.5mm×68.5mmXMT系列（160×80）152mm×76.5mm 152mm×77mm4、接线方式存在差异，具体详见附件1。
二、产品计划升级时间型号 计划升级时间 备注说明XMTA系列（96×96）8月下旬产品升级后，原则上不再提供老方案产品，如客户有老方案需求，请及时联系销售部；XMT系列（160×80） 9月中旬XMTD系列（72×72） 10月上旬如有疑问，敬请与浙江仪器仪表有限责任公司工控仪表销售部联系。
联系人：吴双全 联系电话：0571-********-7659 158********特此通知浙江正泰仪器仪表有限责任公司工控仪表销售部 2015.08.22关于XM系列温控仪表新老方案的差异说明根据型号定义：XMT-1□□□、XMTA-2□□□、XMTD-2□□□为电位器设定仪表。
XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。
配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。
二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。

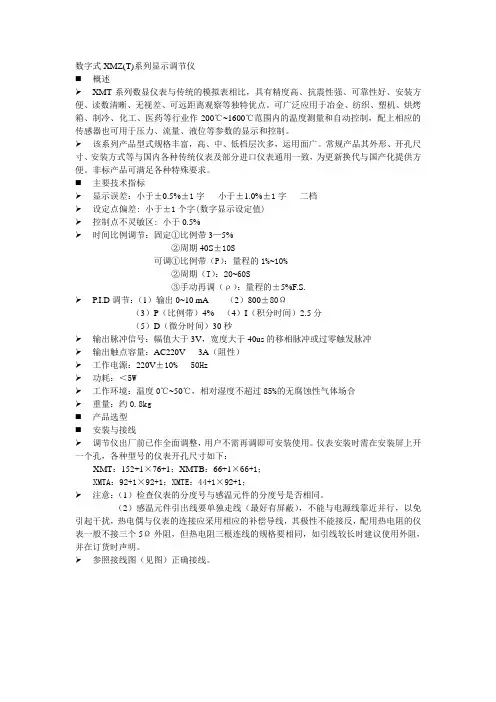

数字式XMZ(T)系列显示调节仪⏹概述XMT系列数显仪表与传统的模拟表相比，具有精度高、抗震性强、可靠性好、安装方便、读数清晰、无视差、可远距离观察等独特优点。
可广泛应用于冶金、纺织、塑机、烘烤箱、制冷、化工、医药等行业作-200℃~1600℃范围内的温度测量和自动控制，配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。
该系列产品型式规格丰富，高、中、低档层次多，运用面广。
常规产品其外形、开孔尺寸、安装方式等与国内各种传统仪表及部分进口仪表通用一致，为更新换代与国产化提供方便。
非标产品可满足各种特殊要求。
⏹主要技术指标显示误差：小于±0.5%±1字小于±1.0%±1字二档设定点偏差: 小于±1个字(数字显示设定值)控制点不灵敏区:小于0.5%时间比例调节：固定①比例带3—5%②周期40S±10S可调①比例带（P）：量程的1%~10%②周期（T）：20~60S③手动再调（ρ）：量程的±5%F.S.P.I.D调节：（1）输出0~10 mA （2）800±80Ω（3）P（比例带）4% （4）I（积分时间）2.5分（5）D（微分时间）30秒输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲或过零触发脉冲输出触点容量：AC220V 3A（阻性）工作电源：220V±10% 50Hz功耗：＜5W工作环境：温度0℃~50℃，相对湿度不超过85%的无腐蚀性气体场合重量：约0.8kg⏹产品选型⏹安装与接线调节仪出厂前已作全面调整，用户不需再调即可安装使用。
仪表安装时需在安装屏上开一个孔，各种型号的仪表开孔尺寸如下：XMT：152+1×76+1；XMTB：66+1×66+1；XMTA：92+1×92+1；XMTE：44+1×92+1；注意：（1）检查仪表的分度号与感温元件的分度号是否相同。
XMZ系列数显温度调节仪使用说明书XMZ系列数字显示调节仪与热电阻、热电偶、变送器和远程压力计等配合使用，能将各种工业生产中的气体、液体和蒸汽等的温度、压力、流量及其他工业参量进行显示。
型号含义：X M Z 0 1数字显示配用热电偶（注）模拟量输入指示单显示注：“2”配热电阻，“3”配变送器，“4”远程压力发送计。
主要技术指标（1）测量范围测量元件分度号测量范围（℃）镍铬－铜铬 E 0～300，0～400，0～600镍铬－镍硅K 0～1000，0～1200铂铑10－铂S 0～1300，400～1600铂铑30－铂铑6 B 800～1600辐射感温器 F 1000～2000铜热电阻Cu50 Cu100 -50～50,-50～100,0～150铂热电阻Pt50 Pt100 -200～50,-50～100,0～200,0～400,0～600量程100％毫伏变送器0～10mV，0～20mV,0～30mV,0～50mV,0～100mV毫安变送器0～10mA，4～20mA ±量程100％（℃、Pa）远程压力计CYD－150 ±量程100％MPaHWY－1 ±量程100％PaHYD－2 ±量程100％MPa2、测量精度：±0.5％±1个字3、设定精度：±0.3％±1个字4、控制精度：±0.2％±1个字5、调节特性：两位式切换差≤2℃时间比例比例带≤8℃，通断周期30秒±10秒连续PID P≤20℃ 1<4分 D<3分6、设定范围：0～100％7、采样速率：3次/秒8、触点输出容量：AC220V/1.5A,DC28V/3A 9、供电范围：AC220V±10%－15% 50HZ10、消耗功率：小于5W11、工作环境：温度为0～50℃，相对湿度不超过85％的无腐蚀性气体侵袭的场合安装和接线XMT系列数字调节仪为盘式仪表，安装时应注意以下几点：1、检查仪表文件是否齐全（1）产品说明书（2）产品合格证2、检查仪表附件是否齐全（1）安装螺钉二根（2）安装支架二根3、检查仪表的分度号与传感器的分度号是否符合4、仪表外型尺寸及开孔尺寸：XMT外型为80×160开孔尺寸为76×152 单位（mm）5、接线图报警输出低总相中低总高热电阻，热电偶输入5、仪表安装置于水平位置，将安装支架和螺钉固定紧，不得松动，接线要牢靠 使用热电偶作传感器时，须用相应的补偿导线作连接线，线的内阻应<100欧姆使用热电阻作传感器时，采用三线制，每根线的内阻<5欧姆，且三根传输线的直流电阻差异<0.01欧姆 保管仪表应放置在干燥、通风、无腐蚀性气体的地方，环境温度、湿度应符合说明书要求 质保使用本厂仪表，务必按使用说明书的要求使用。
XMT数显调节仪使用说明一、概述XM系列数字仪表采用先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、普通TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观察等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定控制、电脑模糊控制等多种控制方式，根据需要还可以增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动控制。
配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。
二、主要技术指标1、显示方式：三位或四位LED数码管直接显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式控制切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：（1）P （比例带）3%；（2）I（积分时间）250s；（3）D（微分时间）50s；（4）输出0～10mA 负载R=1K；输出4～20mA 负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A（直接控制功率1kW以下，阻性负载），大功率时（直接控制功率3kW以下，阻性负载）；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：（180～240）V AC，50Hz，功率小于4W；开关电源（85～242）V AC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。

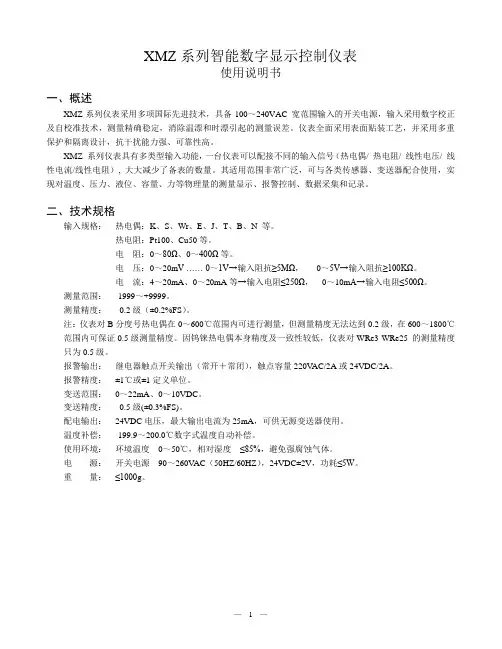

XMZ系列智能数字显示控制仪表使用说明书一、概述XMZ系列仪表采用多项国际先进技术，具备100～240VAC 宽范围输入的开关电源，输入采用数字校正及自校准技术，测量精确稳定，消除温漂和时漂引起的测量误差。
仪表全面采用表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强、可靠性高。
XMZ 系列仪表具有多类型输入功能，一台仪表可以配接不同的输入信号（热电偶/ 热电阻/ 线性电压/ 线性电流/线性电阻）, 大大减少了备表的数量。
其适用范围非常广泛，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、报警控制、数据采集和记录。
二、技术规格输入规格：热电偶：K、S、Wr、E、J、T、B、N 等。
热电阻：Pt100、Cu50等。
电阻：0～80Ω、0～400Ω等。
电压：0～20m V …… 0～1V→输入阻抗≥5MΩ，0～5V→输入阻抗≥100KΩ。
电流：4～20mA、0～20mA等→输入电阻≤250Ω，0～10m A→输入电阻≤500Ω。
测量范围：-1999～+9999。
测量精度：0.2级（±0.2%FS）。
注：仪表对B分度号热电偶在0～600℃范围内可进行测量，但测量精度无法达到0.2级，在600～1800℃范围内可保证0.5级测量精度。
因钨铼热电偶本身精度及一致性较低，仪表对WRe3-WRe25 的测量精度只为0.5级。
报警输出：继电器触点开关输出（常开＋常闭），触点容量220V AC/2A或24VDC/2A。
报警精度：±1℃或±1定义单位。
变送范围：0～22mA、0～10VDC。
变送精度：0.5级(±0.3%FS)。
配电输出：24VDC电压，最大输出电流为25mA，可供无源变送器使用。
温度补偿：-199.9～200.0℃数字式温度自动补偿。
使用环境：环境温度0～50℃，相对湿度≤85%，避免强腐蚀气体。
电源：开关电源90～260V AC（50HZ/60HZ），24VDC±2V，功耗≤5W。
XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。
技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。
这是仪表的标准显示方式。
（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。
（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。
定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。
当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。
此时可用按住减键3秒钟重新启动一个定时周期。
只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。
一个定时周期结束后,由BL参数决定第二报警继电器的动作。
XMT-系列智能数显温控仪使用说明书XMT－7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。
·清楚显示器上的污渍请用软布或绵纸。
·显示器易被划伤，禁止用硬物擦洗过触及。
·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。
一、主要技术指标1.1 输入热电偶S R B K N E J T热电阻Pt100 JPt100 Cu501.2 基本误差: 输入满量程的±0.5%±1个字1.3 分辨率：1℃0.1℃1.4 采样周期：3次/sec，按需可达到8次/sec 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，范围内及待机状态报警1.6 报警输出：继电器触点AC250V 3A（阻性负载）1.7 控制方式：模糊PID控制、位式控制1.8 控制输出：继电器触点（容量：220VAC3A)SSR驱动电平输出（DC0/5V)过零触发脉冲:光偶可控硅输出1A 600V移相触发脉冲:光偶可控硅输出1A 600V1.9 电源电压: AC85-264V(50/60Hz)21.6-26.4V AC(额定24V AC)21.6-26.4V DC(额定24V DC)1.10 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48二、产品型号确认产品代码：X M T ①- 7 ②③④- ⑤⑥～⑦①仪表面板尺寸（高×宽mm）S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160②主控控制方式0 二位式2 三位式3 位式PID4 PID继电器输出5 PID固态继电器输出6 PID移相可控硅触发7 PID过零可控硅触发8 三相PID过零可控硅触发9 PID电流输出③报警输出：0 无报警1 上限报警2 下限报警3上、下限报警6 移相触发脉冲输出，PID调节7过零触发脉冲输出，PID调节8逻辑电平输出，PID调节，驱动SSR ④输入信号：1热电偶输入2热电阻输入⑤⑥～⑦传感器分度号和测量范围例:XMTE-7431 K 0~400℃为PID位式控制，继电器输出，配用K分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm的经济性智能仪表。
XMT数显调节仪使用说明一、介绍XMT数显调节仪是一种用于自动控制温度、湿度、压力、流量、液位等各种工艺参数的仪器。
它采用先进的数字技术和微处理器控制技术，具有显示直观、调节精度高、运行稳定可靠等优点，广泛应用于化工、电力、轻工、食品、医药、冶金、环保等行业。
二、基本操作步骤1.接通电源并连接传感器：将XMT数显调节仪的电源插头插入电源插座，并连接相应的传感器。
2.参数设置：根据需要，按下设置键进入参数设置模式，根据实际情况设置需要调节的参数值，如温度值、湿度值、压力值等。
3.模式选择：根据实际应用需要，选择合适的工作模式，常见的工作模式有手动调节模式、自动控制模式等。
4.运行控制：根据实际需要，选择运行模式，将调节仪置于运行状态，开始自动控制工艺参数。
5.监测显示：XMT数显调节仪会实时显示被控参数的数值，通过观察数显仪上的数值变化，可以了解被控参数的实时状态。
6.报警处理：如果一些被控参数超出了设定范围，XMT数显调节仪会发出相应的报警信号，此时需要根据报警信号做出相应的处理，以确保生产的正常进行。
三、常见问题解决办法2.参数设置错误：如果在设置参数时设定的数值不正确，可以按照操作步骤重新设置。
如果是由于误操作导致参数设置错误，可以尝试恢复出厂设置，重新设置参数。
3.报警处理问题：当XMT数显调节仪发出报警信号时，需要根据具体情况采取相应的处理措施，可以先检查被控参数的传感器是否正常连接，如果传感器正常，可以调整参数设定值使其不超出设定范围。
四、注意事项1.在操作XMT数显调节仪之前，请务必仔细阅读产品说明书，并按照说明书中的操作步骤进行操作。
2.使用XMT数显调节仪时，请注意安全操作，特别是在接通电源、连接传感器等操作过程中，请确保操作人员的人身安全。
3.使用XMT数显调节仪时，请注意保护设备，避免受到外界环境的影响，如尘土、湿气等，以免影响设备的正常运行。
总结。
XMT 数显调节仪说明书XMT 数显调节仪使用说明一、概述XM 系列数字仪表釆用先进事迹的中大规模集成电路，并应用了独特的非线性校 正持技术，与传统的XC 系列动圈式仪表、普通TD 和TE 系列模拟式仪表相比，具 有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差.可远距离观察等 独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位 式PID 、PID 连续调节、PID 自整定控制、电脑模糊控制等多种控制方式，根据需 要还可以增加超温报警功能，是XC 系列仪表、TD 及TE 系列仪表理想的更新换代 产品，可广泛应用于冶金、化工.电子.机械、纺织、塑料、制冷、医疗.电炉等 轻.巫工业部门作-200?, 1600?范B 内的温度测量和自动控制。
