扫描电路的检修(精选)

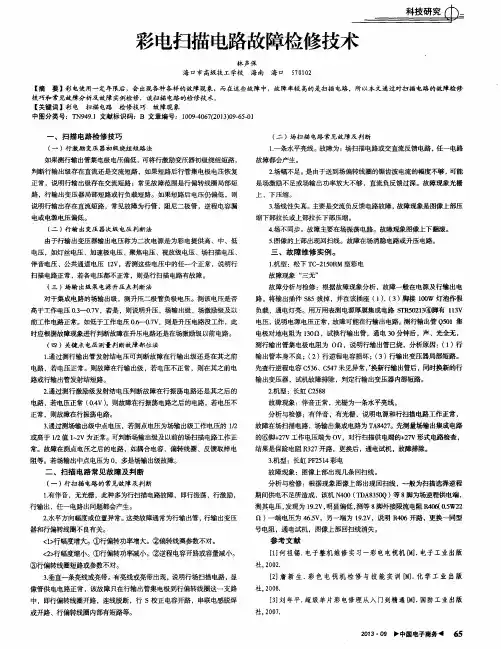

彩电行扫描电路的五种检修方法彩电行扫描电路的五种检修方法一：行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管的集电极电压，可总会计师判断行输出级是否存在直流短路,但不能据此肯定输出级不存在开路故障.通过测量行输出管发射极电压可判断故障在行输出级或在其前的电路.这个发射结电压通常为+(-)0.25V以内的正偏或反偏,这与行推动变压器的激励方式有关.如果发射结电压正常,说明行输出级以前基本正常;如果发射极无电压,说明行推动级末提供脉冲或行管发射结击穿.行激励管正常工作时,发射结偏电压为0.4V.偏电压正常说明行振荡电路输出正常的行频脉冲;偏压太小或无偏压说明行振荡电路工作异常或行激励管击穿;偏压超过0.75V则使激励管饱和导通,会使其集电极电压为0V,此也为行振荡电路工作异常.二:行推动变压初级短路法若行输出管集电结电压明显低于正常值,可通过短路行推动变压器初级绕组来判断行输出组级荐在直流短路还是交流短路,短路后行管基极无输入脉冲,行管不工作于脉冲状态.因此,如果短路后行管集电极电压恢复正常,便说明行输出级存在着交流短路,常见故障是行偏转线圈局部短路,行输出变压器内部匝间短路或其负载短路.若短路后行管集电极电压仍然偏低,便说明行输出存在直流短路,常见故障为行管CE极间漏电,阻尼二极管不良或逆程电容漏电.请注意,这种方法对某些彩电不适用.例如,采用锁频式开关电源的彩电,由行逆程脉冲去同步开关电源.在行电路不工作时,开关电源的输出电压会下降.如果缺少这方面的经验,会误认为行输出级存在直流短路.又如,某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压,在行输出级不工作时会因负载减轻而上升到143V和130V,可能会引发不应有的故障.三:行推动管基极信号注入法当开机后保护电路立即动作而难以判断是否行频偏低或逆程电容是否容量减少是时,可以断开彩电的行保护电路,同时在行管集电极上接一个0.5A的保险丝;然后找一台正常的黑白电视机,用导线把两台电视机的地连起来,焊开两电视机的推动管基极,将输往黑的电视机推动管的基极的行频脉冲连接到彩电的推动管基极;如彩电采用热底板,则必须用一台隔离变压器给彩电供电.当两电视机都通电时,如果彩电出现正常光栅,便说明故障是行频偏低引起的;如果彩电行管集电极的保险丝迅速烧断,则说明故障很可能是逆程电容容量减少所致.四:行输出变压器次级电压测量法行输出变压器次级产生的电视机所需的高,中,低电,如公共通道的12V电压,视放的180V,场扫描的25V或50V电压.通过测量这些电压,可判断行扫描电路的正常与否.只要一路电压次级正常,便可判断行扫描电路正常;如各级电路都不正常,行扫描电路肯定存在故障.五:行推动管和行输出管的集电极交流db电压测量法这是很有效的检修方法.彩电行管的集电极交流db电压反应了关应了逆程反峰电压的高低,具体数值与机型各屏幕大小有关.对于21寸或更小的电视,此值为350~450发.通过测量行管的集电极的交流db电压,也可以判断故障的大致部位.行管不工作时,这个db电压为零;行输出变压器的输出负载短路时,这个db电压很少;如db电压正常但无光栅或光栅异常,则表明行输出变压器次级绕组开路或其负载有故障;如电压超过500V,光栅变小且很亮,则是逆程电容容量减少.行推动管集电极的交流db电压反映了行推动级是否正常工作.这个db电压通常为75~125V,但如果行推动级由24V低压供电,这个db 电压在50V以内.如果在实际中应用了以上的几个方法,再加上具体问题具体分析,我想一般的扫描问题可以解决了吧!。

场扫描电路故障检修场扫描电路的任务是为场偏转线圈提供锯齿波电流使电子束作上下移动而形成垂直光栅，同时还要为字符电路、亮度电路提供场逆程脉冲，为水平枕形校正电路提供场锯齿波；为扫描制式识别电路提供基本计算单元(即场逆程脉冲)。

高档次的大屏幕彩色电视机，为了获得线性良好的图像还设置南北枕形校正电路。

为了便于了解，这里把与普通彩色电视机相同的电路称为基础场扫描电路；把在普通彩色电视机基础上增设的场扫描相关电路称为辅助场扫描电路。

基础场扫描电路包括场振荡、锯齿波形成、场输出放大、场偏转、场反馈等电路；辅助场扫描电路包括场扫描制式切换、南北枕形校正等电路。

4.1 场扫描电路故障现象常见的场扫描电路故障现象有：(1) 场振荡、锯齿波形成、场激励、场输出、场偏转、场制式切换等任何一个部位不工作导致水平一条亮线。

(2) 场激励不足、输出放大倍数不够、场负反馈加深导致垂直幅度不足。

(3) 场线性电路异常导致垂直线性不好。

(4) 场升压电路异常引起光栅顶部有数根密集的回扫线，有的机型还伴有无字符显示现象.(5) 场偏转线圈上并联的阻尼电阻阻值变大或开路导致光栅上满屏横条干扰。

(6) 场频调节、定时元件参数变化、扫描制式切换电路异常引起场不同步。

(7) 场集成电路击穿或场输出不工作导致无光栅、无图像、无字符。

(8) 南北枕形校正电路有问题导致光栅在垂直方向枕形失真。

4.2 扫描电路故障判断4.2.1 场扫描电路的外因场扫描电路的扫描幅度、频率、相位除受自身电路影响外，还受下列因素的影响：一、复合同步分离电路复合分离电路虽同时影响行、场两电路的同步，但因行同步分离电路采用AFC鉴相式，其同步范围相对大得多。

所以，在复合同步分离电路输出的复合同步信号不理想时，也能使行同步，但却不能使场保持同步或者场同步不良。

二、+12V稳压电路目前的大屏幕彩色电视机都将行、场振荡电路均集成在同一块集成电路内，有些机型的行、场扫描脉冲都是从对行振荡脉冲(500kHz)分频取得，但因行振荡电路的工作电源取自开关电源+B或+24V，而场振荡电路的工作电源却是+12V稳压电源。

黑白电视机行扫描电路的检修一、课题名称:黑白电视机行扫描电路的检修二、课题纲要&教学目标【知识目标】1、熟悉行扫描电路结构、原理及其特点2、会修无光栅、扬声器中有“沙沙”声故障【素质目标】教会学生通过自己动手实践，能够熟悉行扫描电路结构、原理及其特点。

解决实际故障的同时，学生有所收获，开拓了学生的思路，进一步提高本专业的学习兴趣。

【能力目标】能够熟悉行扫描电路结构、原理及其特点。

学会解决实际黑白电视机行扫描电路故障检修的方法。

& 教学重点与难点无光栅，扬声器中有“沙沙”声故障分析检修& 教学环境：电子实训中心；中级部学生三、课题教学模式任务驱动教学法四、课题教学内容& 教学内容：本课题内容在整个模块中有着重要的作用。

电视机在实际使用中，该部分电路故障率较高，并且能使用多种方法进行检修。

通过教师讲解、演示，结合学生自己实践，达到掌握所教内容，为整机的检修奠定了基础。

& 教学过程一）实习准备：1、黑白电视机一台；2、万用表、电子实习工具；3、电子实习常用电子元器件及仪器仪表。

二）组织教学：1、点名，检查学生人数；2、查看学生工作服、工具准备情况。

三）复习提问：1、行扫描电路的主要任务有哪些？2、行扫描电路向CRT哪些电极上供电？任务提出：行扫描电路是电视机的重要电路，它既要向偏转线圈提供电流，又要向CRT 提供发光所需要的电压，因而该电路不工作，就一定会导致CRT不发光、不显像。

今天学习的任务是黑白电视机行扫描电路的检修。

任务分析：一、行扫描电路组成方框图二、行扫描主要电路的作用1、行振荡器：自激振荡产生行输出级所需要的频率为15625Hz左右的矩形脉冲。

2、行激励级：将行振荡器所产生的矩形脉冲进行功率放大。

3、行输出级：向偏转线圈提供锯齿波电流、向显像管及其它电路提供工作电压。

三、行扫描电路分析行输出元件作用：C54：升压电容 D9：升压二极管 C34：S型校正电路HDY：行偏转线圈 C10：行输出管 C：逆程电容D10：阻尼二极管 D14+100V：整流二极管1.行振荡器:W5、R46、C40为定时元件与18脚与内部的振荡电器构成振荡器，W5是行频调整电位器2.行激励电路：由Q9、R53、R56组成3.行输出波形：Q90、D16、C、D9、C54、HDY行输出变压器组成4.AFC电路：R65、C60组成积分电路后为三角波，C15耦合电容，C39、C44、C68组成，误差电压滤波器将误差电压经R45到18脚。

（一）、行扫描电路的作用行扫描电路在彩色电视机中担负着重要的作用，其工作原理与黑白电视机基本相同。

行扫描电路的特点是采用开关电路，通过行输出管的饱和导通和截止，在行偏转线圈中产生15 625Hz的锯齿形偏转电流，使显像管电子束做水平扫描，同时利用行扫描逆程脉冲产生的高压，经过整流和滤波成为各种直流电压，供显像管电路和其他电路使用。

（二）、行扫描电路的组成行扫描电路由自动频率调整(AFC)、行振荡、行激励、行输出四部分组成，前两部分由集成电路担任，后两部分由分立元器件构成。

（三）、电路原理图（四）、电路分析1、AFC、行振荡电路同步分离产生的行同步信号从集成电路Nl01内部送至AFC电路，来自行输出级的行逆程脉冲信号经R412、R413、Nl01的28脚进入AFC电路，VD411为保护二极管，防止行逆程脉冲信号幅度过大损坏集成电路Nl01。

两个信号在AFC鉴相器中进行相位比较，产生误差电压控制行VCO(压控振荡器)，使行振荡产生的行频矩形波与发送端同步，Nl0l的26脚外接由C406、R402、C407组成的双时间滤波电路，可以将误差控制电压滤成直流电压。

通过总线的数据调整，可以改变行中心位置，使光栅整体向左或向右移动。

行振荡电路由集成电路Nl01内部的行VC0产生4MHz振荡信号，经l／256分频器分频后产生行频脉冲从27脚输出到行激励电路，因而不需要外接石英晶体。

2、行激励电路由行激励管VT431、行激励变压器T431等元件组成，集成电路Nl01的27脚输出的行频矩形脉冲信号，经R409、R432使．VT431饱和导通和截止，集电极输出的脉冲信号由T431耦合到行输出电路，控制行输出管VT432饱和导通和截止。

R433、C433、C432可防止产生过高的峰值电压，R434是保护电阻，可调整行激励输出的大小和保护行激励管。

3 、行输出电路VT432是行输出开关管，内部接人阻尼二极管，U。

≥l 500V，PcM≥50W。
