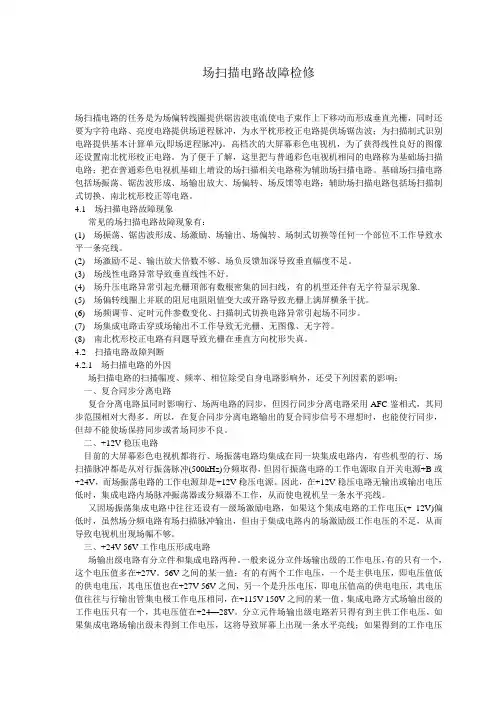

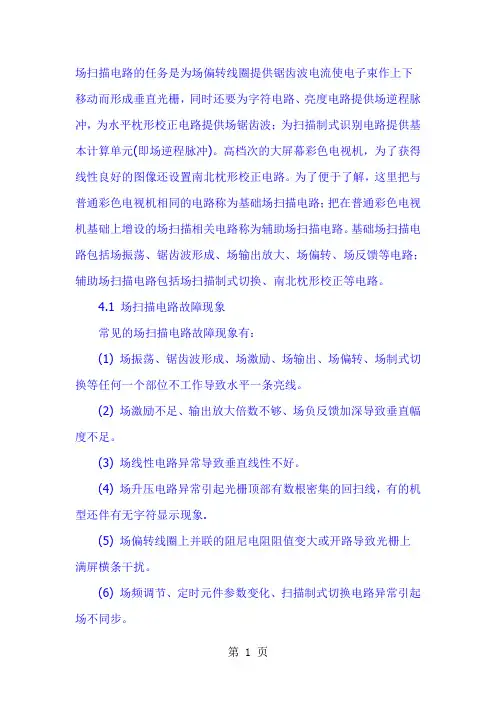

场扫描电路故障检修场扫描电路的任务是为场偏转线圈提供锯齿波电流使电子束作上下移动而形成垂直光栅，同时还要为字符电路、亮度电路提供场逆程脉冲，为水平枕形校正电路提供场锯齿波；为扫描制式识别电路提供基本计算单元(即场逆程脉冲)。
高档次的大屏幕彩色电视机，为了获得线性良好的图像还设置南北枕形校正电路。
为了便于了解，这里把与普通彩色电视机相同的电路称为基础场扫描电路；把在普通彩色电视机基础上增设的场扫描相关电路称为辅助场扫描电路。
基础场扫描电路包括场振荡、锯齿波形成、场输出放大、场偏转、场反馈等电路；辅助场扫描电路包括场扫描制式切换、南北枕形校正等电路。
4.1 场扫描电路故障现象常见的场扫描电路故障现象有：(1) 场振荡、锯齿波形成、场激励、场输出、场偏转、场制式切换等任何一个部位不工作导致水平一条亮线。
(2) 场激励不足、输出放大倍数不够、场负反馈加深导致垂直幅度不足。
(3) 场线性电路异常导致垂直线性不好。
(4) 场升压电路异常引起光栅顶部有数根密集的回扫线，有的机型还伴有无字符显示现象.(5) 场偏转线圈上并联的阻尼电阻阻值变大或开路导致光栅上满屏横条干扰。
(6) 场频调节、定时元件参数变化、扫描制式切换电路异常引起场不同步。
(7) 场集成电路击穿或场输出不工作导致无光栅、无图像、无字符。
(8) 南北枕形校正电路有问题导致光栅在垂直方向枕形失真。
4.2 扫描电路故障判断4.2.1 场扫描电路的外因场扫描电路的扫描幅度、频率、相位除受自身电路影响外，还受下列因素的影响：一、复合同步分离电路复合分离电路虽同时影响行、场两电路的同步，但因行同步分离电路采用AFC鉴相式，其同步范围相对大得多。
所以，在复合同步分离电路输出的复合同步信号不理想时，也能使行同步，但却不能使场保持同步或者场同步不良。
二、+12V稳压电路目前的大屏幕彩色电视机都将行、场振荡电路均集成在同一块集成电路内，有些机型的行、场扫描脉冲都是从对行振荡脉冲(500kHz)分频取得，但因行振荡电路的工作电源取自开关电源+B或+24V，而场振荡电路的工作电源却是+12V稳压电源。

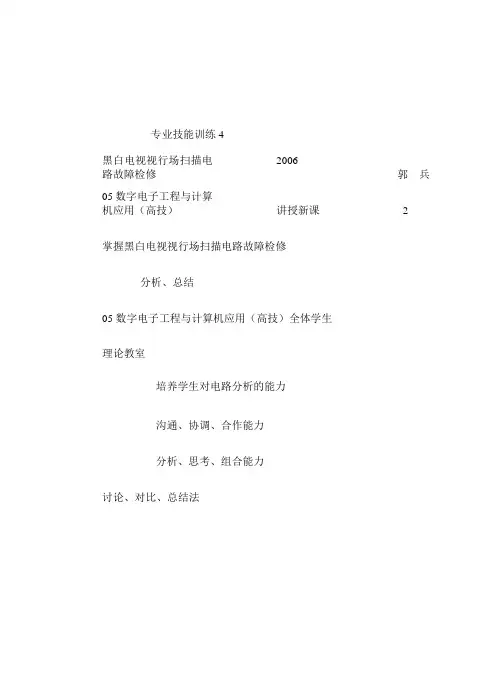

专业技能训练4黑白电视视行场扫描电路故障检修2006郭兵05数字电子工程与计算机应用（高技）讲授新课 2 掌握黑白电视视行场扫描电路故障检修分析、总结05数字电子工程与计算机应用（高技）全体学生理论教室培养学生对电路分析的能力沟通、协调、合作能力分析、思考、组合能力讨论、对比、总结法一、组织教学5分鈡二、导入新课5分钟三、教学过程75分钟四、课堂小结5分钟五、作业无一、组织教学1、检查仪容仪表2．填写教学日志二、导入新课1.提问引题黑白电视视频通道故障检修2、板书课题黑白电视视行场扫描电路故障检修三、教学过程:一）、组织学习、下达任务书：1、分组并下达任务书：共分4组。
任务书：黑白电视视行场扫描电路故障检修2、学生阅读本节内容，按组进行讨论和总结。
3、每组推荐1名代表发言，回答任务书中的问题，其他组同学进行评议二）、教师小结：1、教师引导小组发言，其余的小组进行补充，直到没有补充为止。
2、教师总结、归纳本章学习重点。
黑白电视视行场扫描电路故障检修一）行扫描电路的检修方法1：行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管的集电极电压，可总会计师判断行输出级是否存在直流短路,但不能据此肯定输出级不存在开路故障.通过测量行输出管发射极电压可判断故障在行输出级或在其前的电路.这个发射结电压通常为+(-)0.25V以内的正偏或反偏,这与行推动变压器的激励方式有关.如果发射结电压正常,说明行输出级以前基本正常;如果发射极无电压,说明行推动级末提供脉冲或行管发射结击穿.行激励管正常工作时,发射结偏电压为0.4V.偏电压正常说明行振荡电路输出正常的行频脉冲;偏压太小或无偏压说明行振荡电路工作异常或行激励管击穿;偏压超过0.75V则使激励管饱和导通,会使其集电极电压为0V,此也为行振荡电路工作异常.2:行推动变压初级短路法若行输出管集电结电压明显低于正常值,可通过短路行推动变压器初级绕组来判断行输出组级荐在直流短路还是交流短路,短路后行管基极无输入脉冲,行管不工作于脉冲状态.因此,如果短路后行管集电极电压恢复正常,便说明行输出级存在着交流短路,常见故障是行偏转线圈局部短路,行输出变压器内部匝间短路或其负载短路.若短路后行管集电极电压仍然偏低,便说明行输出存在直流短路,常见故障为行管CE极间漏电,阻尼二极管不良或逆程电容漏电.请注意,这种方法对某些彩电不适用.例如,采用锁频式开关电源的彩电,由行逆程脉冲去同步开关电源.在行电路不工作时,开关电源的输出电压会下降.如果缺少这方面的经验,会误认为行输出级存在直流短路.又如,某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压,在行输出级不工作时会因负载减轻而上升到143V和130V,可能会引发不应有的故障.3:行推动管基极信号注入法当开机后保护电路立即动作而难以判断是否行频偏低或逆程电容是否容量减少是时,可以断开彩电的行保护电路,同时在行管集电极上接一个0.5A的保险丝;然后找一台正常的黑白电视机,用导线把两台电视机的地连起来,焊开两电视机的推动管基极,将输往黑的电视机推动管的基极的行频脉冲连接到彩电的推动管基极;如彩电采用热底板,则必须用一台隔离变压器给彩电供电.当两电视机都通电时,如果彩电出现正常光栅,便说明故障是行频偏低引起的;如果彩电行管集电极的保险丝迅速烧断,则说明故障很可能是逆程电容容量减少所致.4:行输出变压器次级电压测量法行输出变压器次级产生的电视机所需的高,中,低电,如公共通道的12V电压,视放的180V,场扫描的25V或50V电压.通过测量这些电压,可判断行扫描电路的正常与否.只要一路电压次级正常,便可判断行扫描电路正常;如各级电路都不正常,行扫描电路肯定存在故五:行推动管和行输出管的集电极交流db电压测量法这是很有效的检修方法.彩电行管的集电极交流db电压反应了关应了逆程反峰电压的高低,具体数值与机型各屏幕大小有关.对于21寸或更小的电视,此值为350~450发.通过测量行管的集电极的交流db电压,也可以判断故障的大致部位.行管不工作时,这个db电压为零;行输出变压器的输出负载短路时,这个db电压很少;如db电压正常但无光栅或光栅异常,则表明行输出变压器次级绕组开路或其负载有故障;如电压超过500V,光栅变小且很亮,则是逆程电容容量减少.行推动管集电极的交流db电压反映了行推动级是否正常工作.这个db电压通常为75~125V,但如果行推动级由24V低压供电,这个db电压在50V以内.四、小结行扫描电路的检修五、作业P263 19,20。
