opengl学习（三）----绘制简单图形（⼀）今天说⼀说⼏种简单的图元。
所有的⼏何图元都是根据它们的顶点来描绘的。
⽽顶点就是它们在屏幕上的坐标位置。
我喜欢把这⼏个简单的图元称为点线⾯。
点，可以看到⼀个顶点；线，就是两个顶点指定的⼀条有限长度的线段；⾯，其实更准确讲是⼀个凸多边形。
opengl⾥所讲的多边形是内部⽤颜⾊填充的，视觉上称为⾯我个⼈认为是更贴近的。
当然，多边形也是由指定的顶点组成的。
需要注意的是，要想被opengl按照设计被绘制必须正确的认识到，所谓的多边形是顶点都处于⼀个平⾯上，凸多边形。
凸多边形不能理解的，请问度娘。
来看⼀个例⼦：C++代码1. glBegin(GL_POLYGON);2. glVertex2f(0.0, 0.0);3. glVertex2f(0.0, 3.0);4. glVertex2f(4.0, 3.0);5. glVertex2f(6.0, 1.5);6. glVertex2f(4.0, 0.0);7. glEnd();先不去关⼼代码本⾝，这段代码最终的结果是要指定5个顶点绘制⼀个凸五边形。
注意，不是5条线段⽽是⼀个凸五边形的平⾯。
不管是点线⾯的哪⼀种，都是需要指定⼀组顶点的。
如何判定顶点指定的开始和结束就是glBegin和glEnd的⼯作。
引⽤void glBegin(Glenum mode);标志着⼀个顶点数据列表的开始，它描述了⼀个⼏何图元。
mode参数指定了图元的类型。
void glEnd(void);标志着⼀个顶点数据列表的结束。
mode设置的不同，代表着将要绘制的图元也不同。
下⾯这个表就是图元的名称和含义：值含义GL_POINTS 单个的点GL_LINES ⼀对顶点被解释为⼀条直线GL_LINE_STRIP ⼀系列的连接直线GL_LINE_LOOP 和上⾯相同，但第⼀个顶点和最后⼀个顶点彼此相连GL_TRIANGLES 3个顶点被解释为⼀个三⾓形GL_TRIANGLES_STRIP 三⾓形的连接串GL_TRIANGLES_FAN 连接成扇形的三⾓形系列GL_QUADS 4个顶点被解释为⼀个四边形GL_QUADS_STRIP 四边形的连接串GL_POLYGON 简单的凸多边形的边界试想着，如果将glBegin(GL_POLYGON)修改为glBegin(GL_POINTS)，绘制出来的将是什么图形呢? 哈哈，那就是5个点⽽已么。
基于OpenGL的三维图形绘制实验基于OpenGL的三维图形绘制实验⽬录实验题⽬：交互图形程序设计基础实验 (3)1．实验⽬的 (3)2．实验内容 (3)2.1 实验内容 (3)2.2 实验任务 (3)3．实验过程 (4)3.1 预处理 (4)3.3 主要函数说明 (5)3.4 过程描述 (6)3.5 运⾏截图 (7)4．实验结果 (7)5．实验体会 (7)实验题⽬：交互图形程序设计基础实验1．实验⽬的1）理解并掌握三维基本图形数据结构表⽰⽅法。
2）掌握编写OpenGL图形程序的基本⽅法.3）掌握OpenGL基本图形表⽰及绘制。
2．实验内容2.1 实验内容基于OpenGL的三维图形绘制实验⽬的是掌握图形信息的表⽰、数据的组织，在此基础上基于OpenGL绘制出三维图形。
实验内容包括OpenGL编程环境搭建、OpenGL程序结构、基本数据类型、核⼼函数等的使⽤；基本图形的绘制（点、线段、折线、闭合折线、多边形、三⾓形、三⾓扇、三⾓条带、四边形、四边形条带等）及图形属性控制（线宽、颜⾊、线型、填充样式等）；对指定的若⼲三维模型进⾏建模、绘制，在⼀个程序框架下实现，提交1次程序，1份实验报告。
2.2 实验任务1、使⽤Visual C++建⽴⼀个单⽂档（SDI）程序，完成OpenGL绘制框架程序的设计。
在此基础上参照提供的资料，定义绘制函数，基于⾃定义的若⼲点坐标与颜⾊，分别绘制绘制点、线段、不闭合折线、闭合折线、多边形、三⾓形、四边形、三⾓扇、三⾓条带、四边形条带。
2、使⽤1中建⽴的程序框架，完成如下任务：（1）绘制正棱柱（底⾯多变形的边数及⾼度可以通过对话框输⼊）（2）正棱锥（底⾯多变形的边数及⾼度可以通过对话框输⼊）（3）正棱台（底⾯多变形的边数、台⾼、锥⾼可以通过对话框输⼊）注意模型坐标系的选择和顶点坐标的计算，每个图形的绘制单独写成函数。
加⼊菜单绘制三、四、五、六边的情况，其他边数情况从弹出对话框中输⼊参数，然后绘制。
opengl实验报告OpenGL实验报告引言：OpenGL（Open Graphics Library）是一种跨平台的图形编程接口，被广泛应用于计算机图形学、游戏开发和科学可视化等领域。
本实验报告将介绍我对OpenGL的实验研究和学习成果。
一、实验目的本次实验的主要目的是掌握OpenGL的基本概念和使用方法，了解图形渲染的原理和过程，以及学习如何在OpenGL中创建和操作图形对象。
二、实验环境本次实验使用的是OpenGL的最新版本，并在Windows操作系统下进行开发。
使用的开发工具是Visual Studio和OpenGL的开发库。
三、实验过程1. 熟悉OpenGL的基本概念在开始实验之前，我先学习了OpenGL的基本概念，包括OpenGL的坐标系统、图形渲染管线、着色器等。
了解这些概念对于后续的实验非常重要。
2. 创建窗口和上下文在OpenGL中，我们需要先创建一个窗口和一个OpenGL上下文，以便进行图形渲染。
通过调用相关的OpenGL函数，我成功创建了一个窗口，并初始化了OpenGL的上下文。
3. 绘制基本图形接下来，我开始尝试绘制一些基本的图形，比如点、线和三角形。
通过设置顶点坐标和颜色，我成功绘制出了这些基本图形，并在窗口中显示出来。
4. 添加纹理为了使图形更加逼真和丰富，我学习了如何在OpenGL中添加纹理。
通过加载图片并设置纹理坐标，我成功将纹理贴在了绘制的图形上，使其具有了更加真实的效果。
5. 光照和阴影效果为了增加图形的立体感和真实感，我学习了如何在OpenGL中添加光照和阴影效果。
通过设置光源的位置和属性，以及材质的属性，我成功实现了光照和阴影的效果，使图形看起来更加逼真。
6. 动画效果为了使图形具有动态效果，我学习了如何在OpenGL中实现简单的动画效果。
通过每帧更新顶点的位置和纹理坐标，我成功实现了图形的旋转和平移动画，使其具有了动态的效果。
四、实验结果和分析通过以上的实验过程，我成功掌握了OpenGL的基本概念和使用方法，并实现了一些基本的图形渲染效果。
计算机学院12计算机科学与技术专业3班学号3112005883姓名：曲绍霖教师评定：实验三交互与运动的实现一、实验目的掌握OpenGL的纹理贴图绘制方法二、实验要求在Windows平台上用VC++结合GLUT做实验，要求掌握结合VC++和OpenGL的纹理模型的理解及实现，实验完成后要求根据自己的成果撰写一份实验报告。
三、实验环境操作系统：Windows xp开发环境：VC++6.0以及GLUT图形交互设备：鼠标和键盘四、实验内容在前面实验的基础上增加键盘和鼠标交互和物体的运动。
五、存在的问题和感想这次实验相对于前面的实验难度较大，要经过多次的调试才能通过，通过之后还不能达到理想的效果，但是经过我的认真学习关于纹理的知识，最后经过认真学习给的例子，最后还是顺利地做出了实验要求的效果。
实现代码:#include<windows.h>#include <stdlib.h>#include<stdio.h>#include <GL/glew.h>#include <GL/glut.h>//模式选择开关int iModel=1;//图形旋转方向开关int ispin=1;static GLfloat xRot = 0.0f; //x方向旋转参数static GLfloat yRot = 0.0f; //y方向旋转参数//初始化OpenGL绘制环境void init(void){glClearColor(1.0,1.0,1.0,0.0);//背景颜色为白色glEnable(GL_DEPTH_TEST);//这句是启用深度测试，这样，在后面的物体会被挡着glShadeModel(GL_SMOOTH);glEnable(GL_CULL_FACE);glFrontFace(GL_CCW);}void myDisplay(void){glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // 清除屏幕和深度缓存glLoadIdentity();// 重置当前的模型观察矩阵gluLookAt(2.0,2.0,5.0,0.0,0.0,0.0,0.0,1.0,0.0);//设置图元描述的视角//设置正方体旋转并绘制glRotatef(xRot, 1.0f, 0.0f, 0.0f);glRotatef(yRot, 0.0f, 1.0f, 0.0f);glBegin(GL_QUADS);glColor3f(0.0f,1.0f,0.0f); // 颜色改为绿色glVertex3f( 1.0f, 1.0f,-1.0f); // 四边形的右上顶点(顶面)glColor3f(1.0f,0.0f,0.0f); //颜色改为红色glVertex3f(-1.0f, 1.0f,-1.0f); // 四边形的左上顶点(顶面)glColor3f(0.0f,0.0f,1.0f); // 颜色改成蓝色glVertex3f(-1.0f, 1.0f, 1.0f); // 四边形的左下顶点(顶面)glColor3f(1.0f,0.5f,0.0f); // 颜色改成橙色glVertex3f( 1.0f, 1.0f, 1.0f); // 四边形的右下顶点(顶面)glColor3f(0.0f,1.0f,0.0f); // 颜色改为绿色glVertex3f( 1.0f,-1.0f, 1.0f); // 四边形的右上顶点(底面)glColor3f(1.0f,0.0f,0.0f); //颜色改为红色glVertex3f(-1.0f,-1.0f, 1.0f); // 四边形的左上顶点(底面)glColor3f(0.0f,0.0f,1.0f); // 颜色改成蓝色glVertex3f(-1.0f,-1.0f,-1.0f); // 四边形的左下顶点(底面)glColor3f(1.0f,0.5f,0.0f); // 颜色改成橙色glVertex3f( 1.0f,-1.0f,-1.0f); // 四边形的右下顶点(底面)glColor3f(1.0f,0.5f,0.0f); // 颜色改成橙色glVertex3f( 1.0f, 1.0f, 1.0f); // 四边形的右上顶点(前面)glColor3f(0.0f,0.0f,1.0f); // 颜色改成蓝色glVertex3f(-1.0f, 1.0f, 1.0f); // 四边形的左上顶点(前面)glColor3f(1.0f,0.0f,0.0f); //颜色改为红色glVertex3f(-1.0f,-1.0f, 1.0f); // 四边形的左下顶点(前面)glColor3f(0.0f,1.0f,0.0f); // 颜色改为绿色glVertex3f( 1.0f,-1.0f, 1.0f); // 四边形的右下顶点(前面)glColor3f(1.0f,0.5f,0.0f); // 颜色改成橙色glVertex3f( 1.0f,-1.0f,-1.0f); // 四边形的右上顶点(后面)glColor3f(0.0f,0.0f,1.0f); // 颜色改成蓝色glVertex3f(-1.0f,-1.0f,-1.0f); // 四边形的左上顶点(后面)glColor3f(1.0f,0.0f,0.0f); //颜色改为红色glVertex3f(-1.0f, 1.0f,-1.0f); // 四边形的左下顶点(后面)glColor3f(0.0f,1.0f,0.0f); // 颜色改为绿色glVertex3f( 1.0f, 1.0f,-1.0f); // 四边形的右下顶点(后面)glColor3f(0.0f,0.0f,1.0f); // 颜色改成蓝色glVertex3f(-1.0f, 1.0f, 1.0f); // 四边形的右上顶点(左面)glColor3f(1.0f,0.0f,0.0f); //颜色改为红色glVertex3f(-1.0f, 1.0f,-1.0f); // 四边形的左上顶点(左面)glColor3f(0.0f,0.0f,1.0f); // 颜色改成蓝色glVertex3f(-1.0f,-1.0f,-1.0f); // 四边形的左下顶点(左面)glColor3f(1.0f,0.0f,0.0f); //颜色改为红色glVertex3f(-1.0f,-1.0f, 1.0f); // 四边形的右下顶点(左面)glColor3f(0.0f,1.0f,0.0f); // 颜色改为绿色glVertex3f( 1.0f, 1.0f,-1.0f); // 四边形的右上顶点(右面)glColor3f(1.0f,0.5f,0.0f); // 颜色改成橙色glVertex3f( 1.0f, 1.0f, 1.0f); // 四边形的左上顶点(右面)glColor3f(0.0f,1.0f,0.0f); // 颜色改为绿色glVertex3f( 1.0f,-1.0f, 1.0f); // 四边形的左下顶点(右面)glColor3f(1.0f,0.5f,0.0f); // 颜色改成橙色glVertex3f( 1.0f,-1.0f,-1.0f); // 四边形的右下顶点(右面)glEnd();//正方体绘制结束glFlush();//强制刷新glutSwapBuffers(); //双缓冲}//设窗口的坐标void reshape(int w,int h){glViewport(0,0,(GLsizei)w,(GLsizei)h);glMatrixMode(GL_PROJECTION);glLoadIdentity();gluPerspective(40.0,(GLfloat)w/(GLfloat)h,1.0,20.0);glMatrixMode(GL_MODELVIEW);glLoadIdentity();}//键盘控制void SpecialKeys(int key,int x,int y){//上下左右键控制正方体旋转if(iModel==2){if(key == GLUT_KEY_UP) xRot -= 5.0f;if(key == GLUT_KEY_DOWN) xRot += 5.0f;if(key == GLUT_KEY_LEFT) yRot -= 5.0f;if(key == GLUT_KEY_RIGHT) yRot += 5.0f;if(xRot > 356.0f) xRot = 0.0f;if(xRot < -1.0f) xRot = 355.0f;if(yRot > 356.0f) yRot = 0.0f;if(yRot < -1.0f) yRot = 355.0f;}glutPostRedisplay();}void keyboard(unsigned char key, int x, int y){switch (key){case 27: // 当按下键盘的esc键的时候退出exit(0);break;}}//鼠标控制旋转轴void mouse(int btn, int state, int x, int y){if(btn==GLUT_LEFT_BUTTON && state==GLUT_DOWN)ispin=~ispin;}//设置刷新时间void TimerFunction(int value){glutPostRedisplay();//设置自动旋转if(iModel==1){if(ispin==1){yRot+=10;if(yRot>=360)yRot-=360;}else{xRot+=10;if(xRot>=360)xRot-=360;}}glutTimerFunc(100,TimerFunction,1);}//菜单选项设置void nMenu(int value){switch(value){//1、2为旋转自动或手动case 1:iModel=1;xRot=0,yRot=0;ispin=1;break;case 2:iModel=2;xRot=0,yRot=0;ispin=1;break;}glutPostRedisplay();}int main(int argc, char *argv[]){glutInit(&argc, argv);glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB | GLUT_DEPTH);glutInitWindowPosition(100, 100);glutInitWindowSize(800,600);// 设置窗口大小800*600glutCreateWindow("键盘鼠标交互下的正方体");//创建右键选择菜单int nRotatefMenu = glutCreateMenu(nMenu);glutAddMenuEntry("自动旋转",1); //创建图元描述菜单glutAddMenuEntry("手动旋转",2);int nMainMenu = glutCreateMenu(nMenu); //创建主菜单glutAddSubMenu("旋转", nRotatefMenu);glutAttachMenu(GLUT_RIGHT_BUTTON);glutTimerFunc(100,TimerFunction,1);init();glutSpecialFunc(SpecialKeys);glutKeyboardFunc(keyboard);glutMouseFunc (mouse);glutDisplayFunc(myDisplay);glutReshapeFunc(reshape);glutMainLoop();return 0;}运行结果：鼠标右键菜单选择旋转模式自动旋转鼠标左键控制旋转轴（左图）手动旋转键盘控制旋转方向（右图）。
虚拟飞行技术基础实验指导书梅跃松实验1. OpenGL程序框架及基础图形绘制一、实验目的：了解OpenGL的程序框架，并学会在Windows环境下绘制点、线、面等基础图形，并会设置背景及对象颜色。
二、实验内容：要求创造一个窗口，窗口标题为“绘制几何图元”，窗口大小为320*240，窗口左上角坐标（100，150），在创建窗口时使用单缓冲区窗口（GLUT_SINGLE）并使用RGB颜色模式（GLUT_RGB），背景白色，在(50.0,50.0)，(150.0,60.)，(100.0,200.0)位置各画三个点，点大小为4个像素，以(200.0,50.0)，(300.0,70.0)，(290.0,100.0)，(210.0,200.0)为四个顶点画四边形，点和四边形皆为红色，裁剪区域为(0,0)到(300,240)。
三、实验要求：下课前通过Email:mys001@提交程序。
实验2. OpenGL平移、旋转和缩放技术一、实验目的：了解OpenGL中从未加工的顶点数据到屏幕坐标的过程，掌握平移、旋转和缩放方法。
二、实验内容：要求设计一个正方体，该正方体六个面无重复颜色，并且绕（0，0，0）和（-1，1，0）两点所确定的轴旋转。
三、实验要求：下课前通过Email:mys001@提交程序。
实验3. OpenGL矩阵堆栈技术和投影技术一、实验目的：掌握OpenGL程序的矩阵堆栈技术和投影技术，以及鼠标和键盘的使用。
二、实验内容：仿照课堂上讲解的原子核程序设计一个飞机绕原子核飞行的程序，亦即绘制一个纸飞机，使其替换掉绕Y轴旋转的电子，要求程序中使用投影技术，并且可以用鼠标来控制飞机的飞行，鼠标左键点击，飞机沿逆Y轴方向逆时针飞行，鼠标右键点击，飞机则顺时针飞行。
三、实验要求：下课前通过Email:mys001@提交程序。
实验4. OpenGL光照技术和材质技术一、实验目的：掌握OpenGL程序的光照技术和材质技术，学会环境光、散射光、镜面光和辐射光四种场景光的使用，学会光源的使用，并了解不同材质设定下的不同的作用效果，学会多光源的使用。

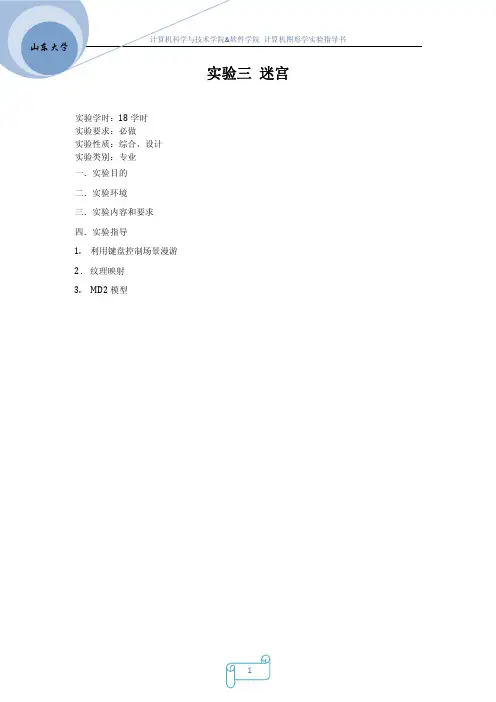

实验学时：18学时实验要求：必做实验性质：综合、设计实验类别：专业一．实验目的二．实验环境三．实验内容和要求四．实验指导1. 利用键盘控制场景漫游 2．纹理映射3. MD2模型1.掌握并学会利用OpenGL开发场景漫游程序的编程方法。
2.掌握并学会利用OpenGL纹理映射的方法。
3.了解MD2三维模型的文件格式，熟悉并学会读取模型、加载到场景中的方法。
4.在项目实践开发过程中，逐步培养综合开发能力、科研钻研能力和创新能力。
二．实验环境：硬件环境：P4 CPU 2.0以上PC机，512M以上内存。
软件环境：Windows XP，Visual C++ 6.0，OpenGL图形软件包，GLUT开发包。
三．实验内容和要求：设计一个OpenGL程序，创建一个三维迷宫，支持替身通过一定交互手段在迷宫中漫游。
基本功能包括：1、迷宫应当至少包含10 * 10 个Cell，不能过于简单，下图给出一种示例。
2、读取给定的替身模型，加载到场景中。
3、键盘方向键控制替身转向与漫游。
4、有碰撞检测，替身不应当穿墙。
5、支持切换第一视角和第三视角进行观察。
6、迷宫场景中的墙、地面等应贴上纹理。
扩展功能包括（至少选择一个）：1.同时加入二维辅助地图，替身在三维迷宫探索的同时，在小地图中显示已经探索的区域；2.在俯视状态下，可以通过鼠标点选替身需要到达的目的地，通过寻径算法，控制替身自动到达目的地；3.迷宫地图交互编辑功能，例如，可以设计一个二维地图编辑器，根据用户的绘制，拉伸得到三维迷宫场景；4.其他相当难度，可以增加迷宫游戏趣味性的功能（需要通过指导老师认可）完成一份实验报告，说明你所实现的一个扩展功能。
四．实验指导（一）利用键盘控制场景漫游：让我们看一个比较好的使用键盘控制的例子。
这一小节我们将建立一个应用程序。
这个程序绘制了一个小的居住着雪人的世界。
并且我们将用方向键来移动照相机（即移动视点在场景中漫游）。
左右方向键，将照相机绕y轴旋转，上下方向键，将照相机前后方向移动。
关于opengl实验报告OpenGL实验报告一、实验目的本实验旨在通过使用OpenGL图形库，掌握基本的3D图形编程技术，以及了解OpenGL的基本操作和常用函数。
二、实验环境1. 操作系统：Windows 102. 开发环境：Visual Studio 20193. 编程语言：C++4. 图形库：OpenGL三、实验内容1. 创建一个窗口并初始化OpenGL环境2. 绘制一个简单的三维立方体3. 添加光照效果和材质4. 实现简单的相机控制5. 添加纹理贴图四、实验过程1. 创建窗口并初始化OpenGL环境首先，我们使用OpenGL提供的函数来创建一个窗口，并初始化OpenGL环境。
这一步是整个实验的基础，也是我们能够进行后续操作的前提。
2. 绘制一个简单的三维立方体利用OpenGL提供的函数，我们可以很容易地绘制一个简单的三维立方体。
通过设置顶点坐标和法向量，我们可以使用OpenGL提供的函数来绘制出一个立方体。
3. 添加光照效果和材质在绘制立方体的基础上，我们可以通过设置光源的位置和颜色，以及物体的材质属性，来实现光照效果和材质的渲染。
这一步可以让我们的立方体看起来更加真实。
4. 实现简单的相机控制通过控制相机的位置和方向，我们可以实现简单的相机控制。
这样可以让我们在3D场景中自由地移动和观察物体。
5. 添加纹理贴图最后，我们可以通过加载纹理图片，并将其贴到立方体的表面上，来实现纹理贴图。
这样可以让我们的立方体看起来更加生动和具有真实感。
五、实验总结通过本次实验，我们学习了如何使用OpenGL图形库进行3D图形编程，掌握了基本的操作和常用函数。
同时，我们也实现了一个简单的3D场景，包括绘制立方体、添加光照效果和材质、实现相机控制以及添加纹理贴图。
这些技术和知识对于今后的图形编程工作将会有很大的帮助。
实验三 OpenGL的简单交互绘制一、实验目的1、理解OpenGL坐标系的概念，掌握OpengGL裁剪窗口、视区、显示窗口的概念和它们之间的关系，学会计算世界坐标和屏幕坐标。
2、学会OpenGL的简单键盘交互操作。
3、学会OpenGL的简单字符绘制。
3、进一步掌握OpengGL点、直线、多边形的绘制。
二、实验环境硬件要求：PC机，主流配置，最好为独立显卡，显存512M以上。
软件环境：操作系统：Windows XP。
语言开发工具：Microsoft Visual studio 2008,Visual C++。
程序框架：Win32应用程序三、实验内容与要求3.1 键盘交互1、调出实验一的源代码运行，调整修改使得显示窗口在屏幕中央保持缺省大小（300*300），绘制的矩形在显示窗口中央。
如图2-1所示。
提示：(1)添加修改窗口位置的函数glutInitWindowPosition(int x, int y);其中(x，y)为窗口左上角在屏幕上的位置。
(2)显示窗口的左下角坐标为(-1,-1)，右上角坐标为(1,1)。
图2-1未修改前的win32初始源程序参考如下：/*my first program.cpp*/#include"stdafx.h"#include<glut.h>void display(void);void myreshape(GLsizei w, GLsizei h);int APIENTRY _tWinMain(HINSTANCE hInstance,HINSTANCE hPrevInstance,LPTSTR lpCmdLine,int nCmdShow){UNREFERENCED_PARAMETER(hPrevInstance);UNREFERENCED_PARAMETER(lpCmdLine);char *argv[] = {"hello ", " "};int argc = 2; // must/should match the number of strings in argvglutInit(&argc, argv); //初始化GLUT库；glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB); //设置显示模式；（缓冲，颜色类型）glutInitWindowSize(500, 500);glutInitWindowPosition(1024 / 2 - 250, 768 / 2 - 250);glutCreateWindow("Hello"); //创建窗口，标题为“hello”；glutDisplayFunc(display); //用于绘制当前窗口；glutMainLoop(); //表示开始运行程序，用于程序的结尾；return 0;}void display(void){glClear(GL_COLOR_BUFFER_BIT); //刷新颜色缓冲区glRectf(-0.5,-0.5,0.5,0.5);glFlush(); //用于刷新命令队列和缓冲区，使所有尚未被执行的OpenGL命令得到执行}2、在实验一的基础上添加键盘交互，按W键绘制的矩形上移,按S键矩形下移，按A键矩形左移，按D键矩形右移，如图2-2。
参考步骤如下：（1）在主函数里添加注册键盘回调函数glutKeyboardFunc(mykeyboard);此函数可放在 glutDisplayFunc(display);后面。
并在程序头部声明添加键盘回调函数：void mykeyboard(unsigned char key, int x, int y);（2）在display()绘制函数中修改绘制矩形代码，用变量代替数值参数。
例如： glRectf(-0.5,-0.5,0.5,0.5)改为glRectf(x1,y1,x2,y2);程序前面加上变量声明和初始值，如：floatx1=-0.5,y1=-0.5,x2=0.5,y2=0.5; 注意语句的位置。
（3）在程序中增加mykeyboard键盘子函数，可放在display（）函数之后。
并在如下代码中进行修改，实现键盘控制矩形移动,运行程序自行测试。
void mykeyboard(unsigned char key, int x, int y){switch(key){ case 'W':case 'w':// 矩形对角坐标变量修改使得矩形上移y1+=0.1; y2+=0.1;break;case 'S':case 's'://矩形对角坐标变量修改使得矩形下移y1-=0.1;y2-=0.1;break;case 'A':case 'a'://矩形对角坐标变量修改使得矩形左移x1-=0.1; x2-=0.1;break;case 'D':case 'd'://矩形对角坐标变量修改使得矩形右移x1+=0.1; x2+=0.1;break;}//参数修改后调用重画函数，屏幕图形将发生改变glutPostRedisplay();}图2-23、设置窗口改变函数，使得矩形的长度和宽度等于100，程序启动时矩形仍在窗口中央，当显示窗口最大化时，绘制矩形也随之增大，如图2-3。
(1)在main函数里添加注册窗口变化函数glutReshapeFunc(myreshape); （放在glutMainLoop()之前）并在程序头部声明添加窗口变换函数：void myreshape(GLsizei w, GLsizei h);(2)在程序中添加窗口改变子函数，参数w,h为当前显示窗口的宽和高 void myreshape(GLsizei w, GLsizei h){glViewport(0,0,w,h); //设置视区位置glMatrixMode(GL_PROJECTION);//设置投影变换模式glLoadIdentity(); //调单位矩阵，清空当前矩阵堆栈gluOrtho2D(0,300,0,300);}3) 此时，矩形的初始变量经重新计算后为：float x1=100,x1=100,x2=200,y2=200;注意：请同学们自己思考为什么矩形初始的初始变量由原来的(-0.5,-0.5,0.5,0.5)变为(100,100,200,200) ？裁剪窗口设置函数gluOrtho2D(xwmin,xwmax,ywmin,ywmax); 和视区设置函数glViewport(startx,starty,viewport_width,viewport_height)的设置有何规律？此时，按下键盘“WADS”键进行交互移动，矩形的移动距离较之前有什么变化？要保持以前的移动频率，程序应该如何修改？a) 显示窗口改变前 b)显示窗口变大后图2-34、在矩形中间添加字符"Hello"，观察结果；然后将"Hello"字符改为自己名字的拼音或英文名字。
如图2-4所示。
提示：在绘制矩形后添加如下代码：glColor3f(1,0,0);glRasterPos2i((x1+x2)/2,(y1+y2)/2); //定位当前光标glutBitmapCharacter(GLUT_BITMAP_9_BY_15,'H'); //写字符"H"glutBitmapCharacter(GLUT_BITMAP_9_BY_15,'e'); //写字符"e"glutBitmapCharacter(GLUT_BITMAP_9_BY_15,'l'); //写字符"l"glutBitmapCharacter(GLUT_BITMAP_9_BY_15,'l'); //写字符"l"glutBitmapCharacter(GLUT_BITMAP_9_BY_15,'o'); //写字符"o"注意：运行程序，效果如图2-4所示。
但是如果此时，按下键盘“WADS”键进行交互移动，程序会发生什么变化？要保持矩形白色，字符红色，程序应该如何修改？如果字符颜色设置语句glColor3f(1,0,0);放在定位光标语句glRasterPos2i((x1+x2)/2,(y1+y2)/2); 之后，运行又会发生什么变化？请同学自己总结设置字符颜色语句的顺序规律。
图2-45、自己参照讲义或教材按照自己的构思画二维平面图形,将上面的矩形替换成自己构思的二维平面图形实现交互功能，注意顶点的顺序。
并在画面上标注自己的姓名。
3.2 鼠标交互(1) 鼠标画线阅读OpenGL鼠标画线程序，能够实现在绘制窗口用鼠标交互绘制若干条直线，鼠标左键首先按下，确定直线的起始点，鼠标左键按下同时移动，看到画线过程，鼠标左键松开时，确定直线的终点，可重复画多条直线。
实现主要思路：1) 写出画静止若干条直线程序框架，坐标用变量替代；2) 在主函数里注册鼠标按钮响应函数和鼠标移动响应函数；3) 在鼠标按钮响应子函数里，给出鼠标按钮响应事件；4) 在鼠标移动响应子函数里，给出鼠标移动响应事件；5) 读懂程序并分析程序，保留程序。
//鼠标画线小程序#include"stdafx.h"#include<glut.h>#define N 1000 //maximum line numbersint ww,hh; // for display window width and heightint line[N][4], k=0; //for line's endpoint coordinates and line numbervoid Myinit(void);void Reshape(int w, int h);void myMouse(int button,int state,int x,int y);void myMotion(int x,int y);void Display(void);void drawlines();int APIENTRY _tWinMain(HINSTANCE hInstance,HINSTANCE hPrevInstance,LPTSTR lpCmdLine,int nCmdShow){UNREFERENCED_PARAMETER(hPrevInstance);UNREFERENCED_PARAMETER(lpCmdLine);char *argv[] = {"hello ", " "};int argc = 2; // must/should match the number of strings in argvglutInit(&argc, argv); //初始化GLUT库；glutInitWindowSize(800, 600); //设置显示窗口大小glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB); //设置显示模式；（注意双缓冲）glutCreateWindow("鼠标画线小程序演示"); // 创建显示窗口Myinit();glutDisplayFunc(Display); //注册显示回调函数glutMouseFunc(myMouse); //注册鼠标按钮回调函数glutMotionFunc(myMotion); //注册鼠标移动回调函数glutReshapeFunc(Reshape); //注册窗口改变回调函数glutMainLoop(); //进入事件处理循环return 0;}void Myinit(void){glClearColor(0.0,0.0,0.0,0.0);glLineWidth(3.0);}//渲染绘制子程序--------------------------------------------------------------------------void Display(void){glClear(GL_COLOR_BUFFER_BIT); //刷新颜色缓冲区；drawlines(); //画线子程序；glutSwapBuffers(); //双缓冲的刷新模式；}//-----------------------------------------------void Reshape(int w, int h) //窗口改变时自动获取显示窗口的宽w和高h{glMatrixMode(GL_PROJECTION); //投影矩阵模式glLoadIdentity(); //矩阵堆栈清空glViewport(0, 0, w, h); //设置视区大小gluOrtho2D(0, w, 0, h); //设置裁剪窗口大小ww=w;hh=h;}//鼠标按钮响应事件..void myMouse(int button,int state,int x,int y){if(button==GLUT_LEFT_BUTTON&&state==GLUT_DOWN){line[k][0]=x; //线段起点x坐标line[k][1]=hh-y; //线段终点y坐标}if(button==GLUT_LEFT_BUTTON&&state==GLUT_UP){line[k][2]=x; //线段起点x坐标line[k][3]=hh-y; //线段终点y坐标k++;glutPostRedisplay();}}//鼠标移动时获得鼠标移动中的坐标----------------------------------------------------- void myMotion(int x,int y){//get the line's motion pointline[k][2]=x; //动态终点的x坐标line[k][3]=hh-y; //动态终点的y坐标glutPostRedisplay();}//画线子程序void drawlines(){for(int i=0;i<=k;i++) //********{glBegin(GL_LINES);glVertex2f(line[i][0],line[i][1]);glVertex2f(line[i][2],line[i][3]);glEnd();}}鼠标画线程序运行后，程序效果如图3-3所示。
