电气符号含义大全电气符号含义大全如下：1.继电器KJ。
2.电流继电器KA LJ。
3.电压继电器KV YJ。
4.直流电流继电器KA1、KA2 JLJ。
5.直流电压继电器KV1、KV2 YLJ。
6.信号继电器KS XJ。
7.信号冲击继电器KAI XMJ。
8.按钮（开关）SB。
9.照明开关（照明按钮）SA EL。
10.转换开关（转换按钮）QZ或ZS。
11.位置开关（位置按钮）SQ PQ。
12.自动开关（自动按钮）QD或ZD。
13.刀开关（倒顺开关）QS或DL。
14.温度开关（温度按钮）WT QM。
15.压力开关（压力按钮）WP QP。
16.过电流继电器KA 或JO。
17.过电压继电器KV 或YJO。
18.欠电压继电器KV 或YJU。
19.零序电压继电器KV 或ZJU。
20.零序电流继电器KA 或ZJ。
21.零序电流电压继电器KA 或ZJ。
22.速度继电器KV 或WSJ。
23.热继电器KR JR。
24.时间继电器KT或JS。
25.电动机保护继电器KD PMG。
26.电动机保护开关MS DPG。
27.电动机保护启动器QS DPM。
28.电动机保护热继电器KR DPR。
29.电动机保护时间继电器KT DPS。
30.电动机保护速度继电器KV DPS。
31.电动机保护电流互感器CT PT。
32.电动机保护电压互感器TV VT。
33.电动机保护断路器QF DPR。
34.电动机保护接触器KM DPM。

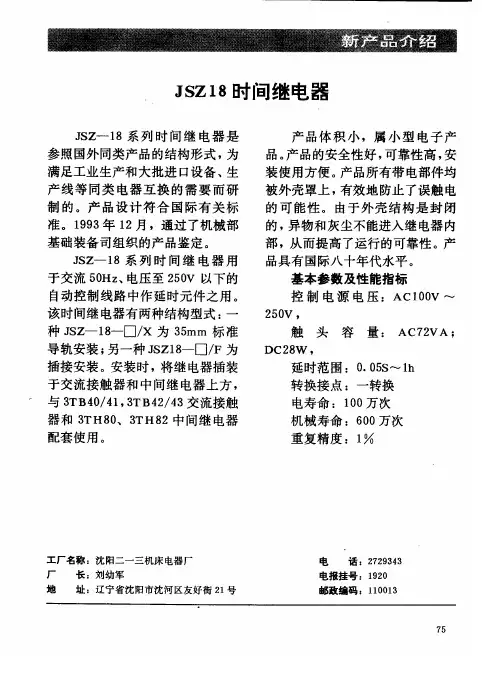

JSZ3电子式时间继电器
1。
用途及适用范围
JSZ3系列电子式时间继电器(以下简称继电器)适用于交流50HZ，额定控制电源电压220V及以下或直流110V及以下的控制电器中作延时元件，按预定的时间和控制方式接通或分断电路。
本系列继电器采用集成电路作主要元件，具有延时范围广，延时精度高，可靠性好，寿命长以及体积小，重量轻等优点，广泛应用于各种要求高精度、高可靠性的自动控制系统。
本系列断电器符合EN60947-1、EN60947-5-1、EN60204-1标准及欧盟89/EEC
和73/23/EEC安全指令的要求，本系列继电器的技术性能JB/T10047《电子式时间继电器》标准的要求。
2。
型号含义。
JS Z 3 口 - 口
JS 时间继电器
Z 综合性
3 设计序号
口延时型式号 A 通电延时(多档式) G 间隔延时(多档式)
C 通电延时带瞬动触头(多档式)
F 断电延时 K 断开延时
Y 星-三角起动延时 R 往
复延时
口延时范围代号(仅适用于多档式)用ABCDEFG表示。
A 0.05~0.5s/5s/30s/3min
B 0.1~1s/10s/60s/6min
C 0.5~5s/50s/5min/30min
D 1~10s/100s/10min/60min
E 5~60s/10min/60min/6h
F 0.25~2min/20min/2h/12h
G 0.5~4min/40min/4h/24h 3。
触点电流AC220V 3A(阻性) DC24V 3A
4。
机械寿命 1X10的7次方。

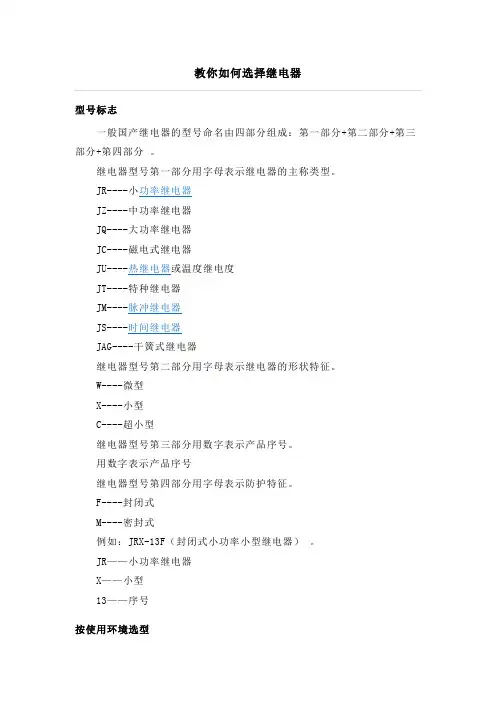

型号标志一般国产继电器的型号命名由四部分组成：第一部分+第二部分+第三部分+第四部分。
继电器型号第一部分用字母表示继电器的主称类型。
JR----小功率继电器JZ----中功率继电器JQ----大功率继电器JC----磁电式继电器JU----热继电器或温度继电度JT----特种继电器JM----脉冲继电器JS----时间继电器JAG----干簧式继电器继电器型号第二部分用字母表示继电器的形状特征。
W----微型X----小型C----超小型继电器型号第三部分用数字表示产品序号。
用数字表示产品序号继电器型号第四部分用字母表示防护特征。
F----封闭式M----密封式例如：JRX-13F（封闭式小功率小型继电器）。
JR——小功率继电器X——小型13——序号按使用环境选型使用环境条件主要指温度（最大与最小）、湿度（一般指40℃下的最大相对湿度）、低气压（使用高度1000米以下可不考虑）、振动和冲击。
此外，尚有封装方式、安装方法、外形尺寸及绝缘性等要求。
由于材料和结构不同，继电器承受的环境力学条件各异，超过产品标准规定的环境力学条件下使用，有可能损坏继电器，可按整机的环境力学条件或高一级的条件选用。
对电磁干扰或射频干扰比较敏感的装置周围，最好不要选用交流电激励的继电器。
选用直流继电器要选用带线圈瞬态抑制电路的产品。
那些用固态器件或电路提供激励及对尖峰信号比较敏感地地方，也要选择有瞬态抑制电路的产品。
按输入信号不同确定继电器种类按输入信号是电、温度、时间、光信号确定选用电磁、温度、时间、光电继电器，这是没有问题的。
这里特别说明电压、电流继电器的选用。
若整机供给继电器线圈是恒定的电流应选用电流继电器，是恒定电压值则选用电压继电器。
输入参量的选定与用户密切相关的输入量是线圈工作电压（或电流），而吸合电压（或电流）则是继电器制造厂控制继电器灵敏度并对其进行判断、考核的参数。
对用户来讲，它只是一个工作下极限参数值。

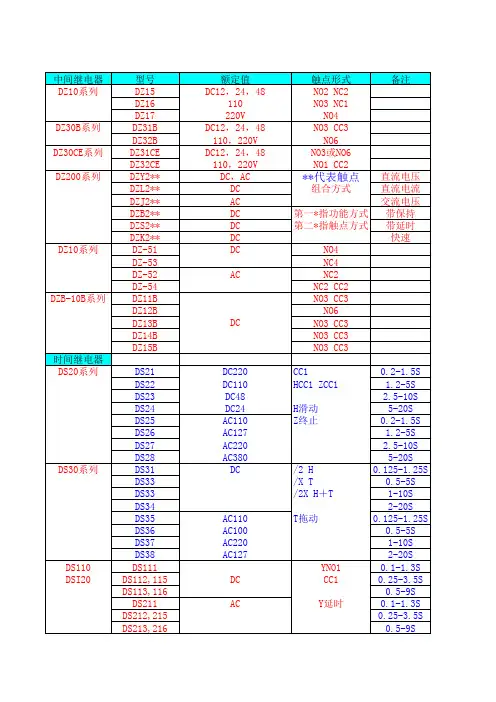

中间继电器资料LtDDZ-3/Z系列中间继电器1 用途DZ-3/Z系列中间继电器用于直流操作的各种保护和自动控制中，作为辅助继电器以增加触点数量和触点容量。
2 结构和工作原理继电器为电磁式继电器。
采用JK-1型壳体，将DZY-200机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。
外形尺寸及开孔图见附图。
当电压加到线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。
断开电源时，衔铁在触点片的压力作用下，返回到原始状态，动合触点断开，动断触点闭合。
内部接线图见图1。
3 技术要求3.1 继电器的额定技术数据及触点形式表1型号规格直流额定电压(V)触点形式及数量动合动断DZ-3/Z12201104824 2 6DZ-3/Z2 4 4 DZ-3/Z3 6 2 DZ-3/Z4 - 8 DZ-3/Z5 8 -3.2 动作电压：不大于额定电压的70%，不小于额定电压30%。
3.3 返回电压：不小于额定电压的5%。
3.4 动作时间：在额定电压下不大于0.05s。
3.5 功率消耗：在额定电压下不大于5W。
图1 内部接线图(正视)4 调试方法4.1 触点间隙：动合触点不小于1.5mm,动断触点不小于1mm，触点超行程不小于0.3mm。
4.2 调整触点片压力可以改变动作值和返回值。
1 用途DZ-30B 系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。
2 结构和工作原理继电器为电磁式动作继电器。
采用JK-1型壳体，将DZY-200机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。
外形尺寸及开孔图见附图。
当电压加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。
断开电源时，衔铁在接触片的压力作用下，返回到原始状态，动合触点断开，动断触点闭合。
内部接线图见图1。
3 技术要求3.1 继电器的额定技术数据及触点形式型号触点形式直流额定电压(V)DZ-31B 三动合三转换220，110，48，24，12 DZ-32B 六动合3.2 动作电压：不大于额定电压的70%，不小于额定电压的30%。

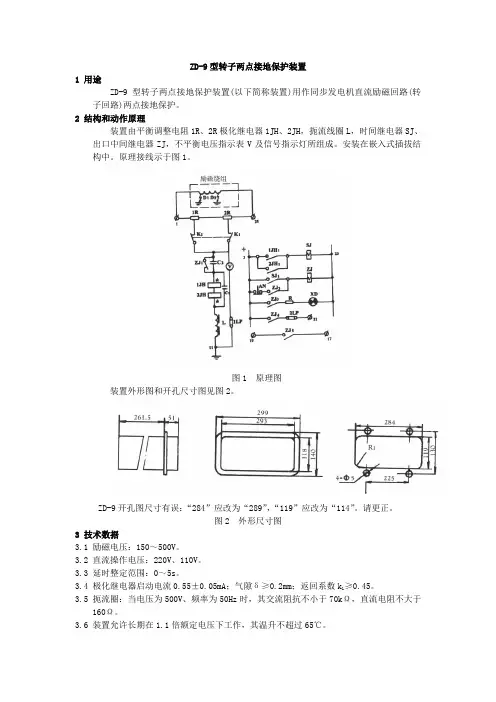

ZD-9型转子两点接地保护装置1 用途ZD-9型转子两点接地保护装置(以下简称装置)用作同步发电机直流励磁回路(转子回路)两点接地保护。
2 结构和动作原理装置由平衡调整电阻1R、2R极化继电器1JH、2JH，扼流线圈L，时间继电器SJ、出口中间继电器ZJ，不平衡电压指示表V及信号指示灯所组成。
安装在嵌入式插拔结构中。
原理接线示于图1。
图1 原理图装置外形图和开孔尺寸图见图2。
ZD-9开孔图尺寸有误：“284”应改为“289”，“119”应改为“114”。
请更正。
图2 外形尺寸图3 技术数据3.1 励磁电压：150～500V。
3.2 直流操作电压：220V、110V。
3.3 延时整定范围：0～5s。
3.4 极化继电器启动电流0.55±0.05mA；气隙δ≥0.2mm；返回系数k1≥0.45。
3.5 扼流圈：当电压为500V、频率为50Hz时，其交流阻抗不小于70kΩ，直流电阻不大于160Ω。
3.6 装置允许长期在1.1倍额定电压下工作，其温升不超过65℃。
3.7 在操作电压降低到0.8倍额定电压时，装置继电器组操作程序正确。
3.8 功率消耗：在额定直流电压和发电机励磁回路出现两点接地时(稳定情况下)功率消耗小于20W。
3.9各导电部分对金属外壳耐受2kV、50Hz、历时1min交流试验电压无击穿或闪络现象。
图3 ZD-9最小动作电压实验接线4 安装使用和维护4.1 装置重新调整时，应保证：a. 中间继电器ZJ触点应同时动作，接触可靠，时间继电器SJ，时间机构灵活，运转轻快不发卡，延时整定准确；b.极化继电器1JH、2JH；动作电流应为I d=0.55±0.05mA，气隙δ≥0.2mm否则应对触点片进行适当的调整。
5 供应成套性a.合格证明书一份；b.使用说明书一份（同一订户的一批订货供应一份）；c.安装零件。
6 订货须知a.装置型号、名称；b.额定直流电压；c.订货数量、交货地址。

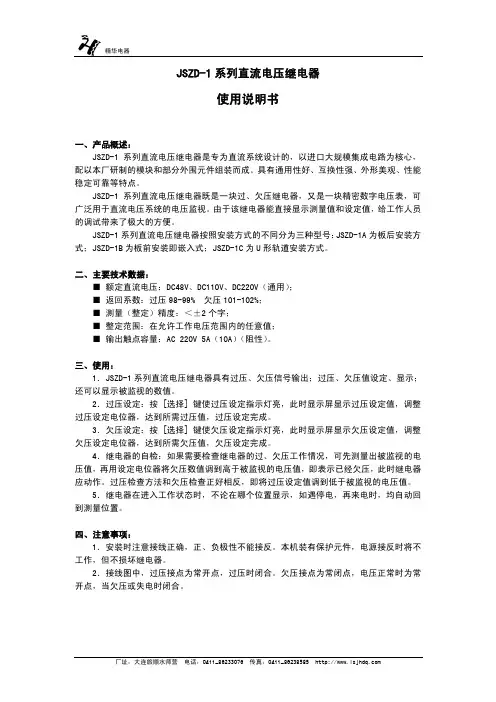

使用说明书一、产品概述：JSZD-1系列直流电压继电器是专为直流系统设计的，以进口大规模集成电路为核心，配以本厂研制的模块和部分外围元件组装而成。
具有通用性好、互换性强、外形美观、性能稳定可靠等特点。
JSZD-1系列直流电压继电器既是一块过、欠压继电器，又是一块精密数字电压表，可广泛用于直流电压系统的电压监视。
由于该继电器能直接显示测量值和设定值，给工作人员的调试带来了极大的方便。
JSZD-1系列直流电压继电器按照安装方式的不同分为三种型号：JSZD-1A为板后安装方式；JSZD-1B为板前安装即嵌入式；JSZD-1C为U形轨道安装方式。
二、主要技术数据：■ 额定直流电压：DC48V、DC110V、DC220V（通用）；■ 返回系数：过压98-99% 欠压101-102%；■ 测量（整定）精度：＜±2个字；■ 整定范围：在允许工作电压范围内的任意值；■ 输出触点容量：AC 220V 5A（10A）（阻性）。
三、使用：1．JSZD-1系列直流电压继电器具有过压、欠压信号输出；过压、欠压值设定、显示；还可以显示被监视的数值。
2．过压设定：按 [选择] 键使过压设定指示灯亮，此时显示屏显示过压设定值，调整过压设定电位器，达到所需过压值，过压设定完成。
3．欠压设定：按 [选择] 键使欠压设定指示灯亮，此时显示屏显示欠压设定值，调整欠压设定电位器，达到所需欠压值，欠压设定完成。
4．继电器的自检：如果需要检查继电器的过、欠压工作情况，可先测量出被监视的电压值，再用设定电位器将欠压数值调到高于被监视的电压值，即表示已经欠压，此时继电器应动作。
过压检查方法和欠压检查正好相反，即将过压设定值调到低于被监视的电压值。
5．继电器在进入工作状态时，不论在哪个位置显示，如遇停电，再来电时，均自动回到测量位置。
四、注意事项：1．安装时注意接线正确，正、负极性不能接反。
本机装有保护元件，电源接反时将不工作，但不损坏继电器。
