单路继电器模块说明书

总线主控单元1.1.AMS系统电源 AK-CB183AK-CB183为AMS总线提供系统专用电源及直流电源提供电压。

主要功能有：（1）A K-CB183是AMS专用电源，它可提供AMS总线直流电压18V-24V，AMS电源接线不分极性，一个电源模块最多可接32个节点模块。

（2）A K-CB183同时可提供DC12V电源。

额定输出电压：220VAC/50HZ+-10%额定输入电流：220VAC/0.2A额定输出电压：18VDC（AMS 总线专用电源）保护启动电压：190VAC使用环境：环境温度-10～50，相对湿度<95%RH额定输出电流：1.5A（AMS总路线专用电源）安装尺寸：120x88x44mm1.2.安防报警模块 AK-CB108AK-CB108是AMS智能控制系统简易型产品，其内部集成了八路防区接入和报警输出、电话接口、小区专用网络（IMS）接口、家庭控制网络（AMS总线）接口、操作键盘、以及语音模块等。

须与AK~CB183配套使用。

工作电源：DC11.5V~15V工作温度：-15°C~+40°C安防功能：离家/在家布防/撤防及操作状态显示家电控制：控制家电或手机通过语音提示控制家电语音功能：语音提示、留言、远程监听防区接入：8防区，采用3.6k平衡电阻接入警报方式：语音提示、声音报警、电话报警及小区中心联网报警AMS接口：18VDC/50mA-300Ma最大传输距离： 100 米内置报警蜂鸣器：＞﹦80 dB(A)产品尺寸：180*122*48mm智能照明单元1.3.暗盒调光模块 AK-AH021+AK-AH021+是AMS总线系统兼容使用的灯光控制模块，可以接一路可以调光灯具或照明回路，模块主要用于大楼层中控制大功率设备,智能模式可编程。

AMS总线接口可与它层联网及中心软件控制。

总线电压:AMS18V 静态35mA，动态40Ma总线接口:RVVP4 x0.5控制电压:220V/50HZ开关输出:单路调光，1200W调光级数:256级电子调节安装尺寸:53.5x53.5x26mm安装方法：壁挂或盒装1.4.单路开关模块 AK-C(M、A、O)051AK-CM051是AMS总线系统兼容使用的灯光控制模块，可以接一路灯具或照明回路，一路开关切换控制。

GYJ-0071_单路输入输出可编程485控制模块产品使用手册【简要说明】一、尺寸：长78mmX宽47mmX高24mm二、主要芯片：STC单片机 MAX485芯片三、工作电压：直流5~36V四、特点：可编程控制，提供原理图，例程及相关资料，提供程序源代码，提供相关资料！客户可以通过485端口对继电器进行开关控制，也可以通过编程自由控制！1、具有信号指示灯，继电器吸合指示灯。

2、板子功耗小于1W3、额定切换电流10A以内，切换电压250V以内4、最大切换功率300W5、继电器寿命1000000次以上。

6、电器绝缘电阻100M7、触电耐压1000V8、继电器最大吸合时间15mS 毫秒9、继电器最大释放时间5mS 毫秒10、工作温度-40度至+70度11、工作湿度40% ~ 80%RH适用场合：远程通信控制，可编程控制，输入输出控制，仪器仪表监控。

12、使用说明：【标注说明】【接线说明】【应用举例下载线连接图同时可以TTL控制】【应用举例485接线图】【实用接线】【通信协议（字符控制协议）】购买后提供源代码单片机与PC机采用485通讯，波特率默认为9600.单片机接收PC机发送的ASC||数据码表如下：01、开关继电器：PC发送'A'；继电器吸合发送'a' 继电器断开02、输出状态查询：PC发送B；单片机返回输出状态‘C’表示继电器开‘c’表示继电器关;03、输入状态查询：PC发送b；单片机有输入返回输入状态‘D’无输入返回‘d’表示关;04、继电器状态取反：PC发送E 继电器状态取反【通信协议（仿mod bus控制协议）】购买后提供源代码波特率9600通讯协议格式如下：发送十六进制协议启始位地址位功能位数据位结束位控制AA 00~FF 00~09 00~FF BB解释第一个数据第二个数据第三个数据第四个数据最后一个数据功能1：改变板子地址举例:更改地址：（发货默认地址00）注意：多个板子并联使用时需要不同地址协议启始位地址位功能位数据位结束位控制AA 00 01 01 BB解释开始数据向00地址发送改变地址将地址改成01 数据结束功能2：打开继电器举例:打开第一块板子的继电器协议启始位地址位功能位数据位结束位控制AA 00 02 01 BB解释开始数据向00地址发送打开功能打开继电器数据结束功能3：关闭继电器举例:关闭第二路板子的继电器协议启始位地址位功能位数据位结束位解释开始数据向01地址发送关闭功能关闭继电器数据结束功能4：打开某块板子的所有继电器（单路继电器模块的这个功能码和功能2一样）举例:打开第一块板子的全部继电器协议启始位地址位功能位数据位结束位控制AA 00 04 FF BB解释开始数据向00地址发送打开所有功能打开所有继电器数据结束功能5：关闭某块板子的所有继电器（单路继电器模块的这个功能码和功能3一样）举例:关闭第三块板子的全部继电器协议启始位地址位功能位数据位结束位控制AA 02 05 00 BB解释开始数据向02地址发送关闭所有功能关闭所有继电器数据结束功能6：查询继电器状态举例:查询第一块板子继电器状态协议启始位地址位功能位数据位结束位控制AA 00 06 01 BB解释开始数据向00地址发送查询功能查询继电器数据结束查询返回信息分析继电器关闭返回值（关闭返回00）协议启始位地址位功能位数据位结束位控制AA 00 07 00 BB解释开始数据00地址返回返回功能继电器状态关闭数据结束查询返回信息分析继电器打开返回值（打开返回FF）协议启始位地址位功能位数据位结束位控制AA 00 07 FF BB解释开始数据00地址返回返回功能继电器状态打开数据结束功能7：查询输入状态举例:查询第一块板子的输入状态协议启始位地址位功能位数据位结束位控制AA 00 08 01 BB解释开始数据向00地址发送查询功能查询输入数据结束查询返回信息分析输入返回值（关闭返回00）协议启始位地址位功能位数据位结束位解释开始数据00地址返回返回功能输入状态关闭数据结束查询返回信息分析输入返回值（打开返回01）协议启始位地址位功能位数据位结束位控制AA 00 09 FF BB解释开始数据00地址返回返回功能输入状态打开数据结束板子地址清零控制(用于地址不清晰或者忘记，在485总线下禁止操作，只可对其单独清零) 协议启始位地址位功能位数据位结束位控制AA 00 00 00 BB解释开始数据00 地址清零数据结束【原理图】【尺寸图】#include "main.h"#include "init.h"#define ENABLE_IAP 0x83 //系统工作时钟<12MHz 时，对IAP_CONTR 寄存器设置此值#define CMD_IDLE 0#define CMD_READ 1#define CMD_PROGRAM 2#define CMD_ERASE 3#define ENABLE_IAP 0x83//SYSCLK<12MH#define IAP_ADDRESS 0x0000 //存储地址uint8 add; //掉电保持485的地址uint8 j=0;uint8 dat=0X00;bit flag_zx=0;uint8 sendPosi=0; //发送缓冲区指针uint8 receCount=0; //接收缓冲区指针uint8 sendCount=0; //需要发送数据个数uint8 receTimeOut=0; //通讯超时值uint8 byteCount=5; //发送个数uint8 sendBuf[10]; //发送缓冲区uint8 receBuf[10]; //接收缓冲区/********************************************************************定义数据类型*********************************************************************/ uint8 TBUF,RBUF;uint8 TDAT,RDAT;uint8 TCNT,RCNT;uint8 TBIT,RBIT;bit TING,RING;bit TEND,REND;bit bz1=0;uint8 t,r,ii; //定义数据类型uint8 but[16]; //数据存储数组/********************************************************************定义ISP/IAP／EEPROM 命令*********************************************************************/void IapIdle();//禁用ISP/IAP／EEPROM functionmake 单片机在一安全状态uint8 IapReadByte(uint16 addr);//读数据void IapProgramByte(uint16 addr, uint8 dat);//写数据void IapEraseSector(uint16 addr);//擦除数据void delay()//延时程序{uint8 m,n,s;for(m=100;m>0;m--)for(n=200;n>0;n--)for(s=248;s>0;s--);}void delay1()//延时程序{uint8 m,n,s;for(m=10;m>0;m--)for(n=20;n>0;n--)for(s=148;s>0;s--);}/****************发送函数*********************/void send1(){sendBuf[0]=0xaa;sendBuf[1]=add;sendBuf[2]=0x10;sendBuf[3]=0xff;sendBuf[4]=0xbb;}/****************发送函数*********************/void senduart2(){ RS485_DIR=1;for(ii=0;ii<5;ii++){if(TEND) //允许发送{TEND=0;TBUF=sendBuf[t++&0x0F];TING=1;}while(!TEND);}t=0;RS485_DIR=0;}/*****************清空发送缓冲区*************************/void clear_receBuf(){uint8 i;for(i=0;i<5;i++){receBuf[i]=0;}}void main(){delay();clear_receBuf();add= IapReadByte(0x01);//读取存储的值if(add==0xff)add=0x00;ConfigUART1();TR0=1;EA=1;// TEND=0;// REND=0;while(1){if((IN1==0)&&(bz1==0)){delay1();if(IN1==0){bz1=1;send1();senduart2();clear_receBuf();OUT1 =0;}}if((IN1==1)&&(bz1==1)){bz1=0;OUT1=1;}if(REND) //如果有接收{REND=0; //接收标志清零receBuf[r++&0x0F]=RBUF; //把接受的数据存储到BUT数组中if(receBuf[0]!=0xaa){r=0;}if(r>=5){ r=0;flag_zx=1;}}if(flag_zx==1){flag_zx=0;//0 1 2 3 4//起始位地址位功能位数据位结束位if((receBuf[0]==0xaa)&&(receBuf[4]==0xbb)&&(receBuf[1]==add)) //如果开始位和结束位，还有地址都正确，进行下一步判断{if(receBuf[2]==0x01) //修改板子地址{add=receBuf[3];IapEraseSector(0); //擦除扇区IapProgramByte(0x01,add);//写入新的地址}else if(receBuf[2]==0x02) //打开单路继电器{switch(receBuf[3]){case 0x01: OUT1=0; break;}}else if(receBuf[2]==0x03) //关闭单路继电器{switch(receBuf[3]){case 0x01: OUT1=1; break;}}else if(receBuf[2]==0x04) //打开全部继电器{if(receBuf[3]==0xff){OUT1=0;}}else if(receBuf[2]==0x05) //关闭全部继电器{if(receBuf[3]==0x00){OUT1=1;}}else if(receBuf[2]==0x06) //查询继电器{sendBuf[0]=0xaa;sendBuf[1]=add;sendBuf[2]=0x07;//sendBuf[3]=0xfe;sendBuf[4]=0xbb;switch(receBuf[3]){case 0x01: if(OUT1==0) sendBuf[3]=0xFF;else sendBuf[3]=0x00;break;default:break;}senduart2();}else if(receBuf[2]==0x08) //查询输入{sendBuf[0]=0xaa;sendBuf[1]=add;sendBuf[2]=0x09;//sendBuf[3]=0xfe;sendBuf[4]=0xbb;switch(receBuf[3]){case 0x01: if(IN1==0) sendBuf[3]=0xFF;else sendBuf[3]=0x00;break;default:break;}senduart2();}}if((receBuf[0]==0xaa)&&(receBuf[1]==0x00)&&(receBuf[2]==0x00)&&(receBuf[3] ==0x00)&&(receBuf[4]==0xbb)){add=0x00;IapEraseSector(0); //擦除扇区IapProgramByte(0x01,0x00);//写入新的地址sendBuf[0]=0xaa;sendBuf[1]=add;sendBuf[2]=0x00;sendBuf[3]=0x00;sendBuf[4]=0xbb;senduart2();}clear_receBuf();}}}// /********************************************************** //放在主函数，定时0溢出中断函数，//*********************/void tm0()interrupt 1 using 1{if(RING){if(--RCNT==0){RCNT=3;if(--RBIT==0){RBUF=RDA T;RING=0;REND=1;}else{RDA T>>=1;if(RXB)RDAT|=0X80;}}}else if(!RXB){RING=1;RCNT=4;RBIT=9;}if(--TCNT==0){TCNT=3;if(TING){if(TBIT==0){TXB=0;TDA T=TBUF;TBIT=9;}else{TDA T>>=1;if(--TBIT==0){TXB=1;TING=0;TEND=1;}else{TXB=CY;}}}}}void IapIdle(){//禁用ISP/IAP／EEPROM functionmake 单片机在一安全状态IAP_CONTR = 0; //IAP_CMD = 0; //IAP_TRIG = 0; //IAP_ADDRH = 0x80; //IAP_ADDRL = 0; //}uint8 IapReadByte(uint16 addr){//读数据uint8 dat;IAP_CONTR = ENABLE_IAP;IAP_CMD = CMD_READ;IAP_ADDRL = addr;IAP_ADDRH = addr >> 8;IAP_TRIG = 0x5A;IAP_TRIG = 0xA5;_nop_();dat = IAP_DATA;IapIdle();return dat;}void IapProgramByte(uint16 addr, uint8 dat){//写数据IAP_CONTR = ENABLE_IAP;IAP_CMD = CMD_PROGRAM;IAP_ADDRL = addr;IAP_ADDRH = addr >> 8;IAP_DATA = dat;IAP_TRIG = 0x5A;IAP_TRIG = 0xA5;_nop_();IapIdle();}void IapEraseSector(uint16 addr){//擦除数据IAP_CONTR = ENABLE_IAP;IAP_CMD = CMD_ERASE;IAP_ADDRL = addr;IAP_ADDRH = addr >> 8;IAP_TRIG = 0x5A;IAP_TRIG = 0xA5;_nop_();IapIdle();}【图片展示】。

使用说明书一、产品简介单相多功能电力仪表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲输出的多功能智能电力仪表，能够完成单相电参量测量(电压、电流、有功功率、无功功率、视在功率、功率因数、频率等)、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度0.5级，实现LCD 或L ED 现场显示和远程RS-485数字接口通讯，采用标准MODBUS-RTU 通讯协议。

扩展功能供选配：2路继电器输出(可作为本地电参量报警或远程遥控输出)、2路开关量输入。

二、技术参数三、安装与接线33．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

3．3 端子接线说明：如与仪表壳体接线图不一致，请以仪表壳体接线图为准！四、编程操作4．1 进入和退出编程状态进入编程状态:在测量显示状态时按住“SET”键约3秒钟，进入密码认证页面，使用“◄”键,“▲”键和“▼”键输入密码(出厂默认用户密码为1111)，再按“SET”键就进入编程状态页面。

注意：如果输入密码按“S ET”键后，退出到测量显示状态，则表示输入密码不正确。

退出编程状态：在编程状态，一直按住“SET”键约2秒钟，退出编程状态，会提示用户选择是否保存设置值，“”保存设置值，“”不保存设置值。

4．2 编程操作中按键的使用功能键SET：确认设置值，进入下一项设置或退出设置。

位选键◄：循环选定要设置的数码位，选定的数码位下会有一个下画线指示。

增加键▲：改变选定数码位的数值(数码数值从0到9循环)。

减小键▼：改变选定数码位的数值(数码数值从9到0循环)。

4．3 设置参数说明4．3．1 仪表运行参数设置(长按“SET”键3秒进入)说明：输入进入菜单的密码，只有密码正确才能进入菜单，出厂预设值为PT的倍率，出厂预设为CT的倍率，出厂预设为为固定显示方式，手动切换显示项；说明：仪表地址，多机通信时用于识别本机通讯的波特率，出厂预设值为、、说明：个数据位个停止位、奇校验8个数据位1个停止位、偶校验个停止位、无校验位8电能清说明：0，LCD背光开启时间背光常开；1～9999说明：设置进入菜单的密码，密码预设值为为遥控，其它设置值见继电器操作说明无此功能时无这项菜单显示无此功能时无这项菜单显示无此项功能时无这项菜单显示说明：单位为秒，详细说明见继电器操作说明为遥控，其它设置见继电器操作说明无此功能时无这项菜单无此功能时无这项菜单无此项功能时无这项菜单说明：单位为秒，详细说明见继电器操作说明说明：保存参数修改值，以前参数值不变五、面板说明与测量信息显示5．1 测量信息测量中的电量参数有：U (电压)；I (电流)；P (有功功率)；Q (无功功率)；PF (功率因数)；S(视在功率)；F(频率)以及有功(无功)电能；所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的RS485通讯接口可访问采集这些数据。

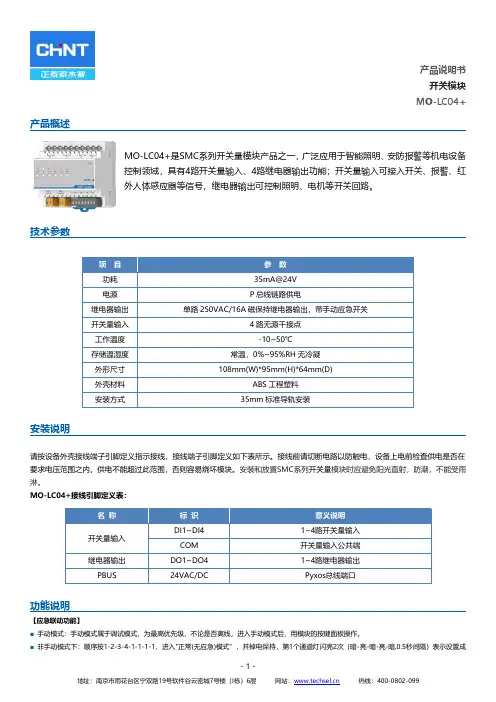

开关模块MO-LC04+产品概述MO-LC04+是SMC系列开关量模块产品之一，广泛应用于智能照明、安防报警等机电设备控制领域，具有4路开关量输入、4路继电器输出功能；开关量输入可接入开关、报警、红外人体感应器等信号，继电器输出可控制照明、电机等开关回路。

技术参数项目参数功耗35mA@24V 电源P 总线链路供电继电器输出单路250VAC/16A 磁保持继电器输出，带手动应急开关开关量输入4路无源干接点工作温度-10~50℃存储温湿度常温，0%~95%RH 无冷凝外形尺寸108mm(W)*95mm(H)*64mm(D)外壳材料ABS 工程塑料安装方式35mm 标准导轨安装安装说明请按设备外壳接线端子引脚定义指示接线，接线端子引脚定义如下表所示。

接线前请切断电路以防触电，设备上电前检查供电是否在要求电压范围之内，供电不能超过此范围，否则容易烧坏模块。

安装和放置SMC系列开关量模块时应避免阳光直射，防潮，不能受雨淋。

MO-LC04+接线引脚定义表：功能说明【应急联动功能】■手动模式：手动模式属于调试模式，为最高优先级，不论是否离线，进入手动模式后，用模块的按键面板操作。

■非手动模式下：顺序按1-2-3-4-1-1-1-1，进入"正常(无应急)模式”，并掉电保持，第1个通道灯闪亮2次（暗-亮-暗-亮-暗,0.5秒间隔）表示设置成名称标识意义说明开关量输入DI1~DI41~4路开关量输入COM 开关量输入公共端继电器输出DO1~DO41~4路继电器输出PBUS24VAC/DCPyxos总线端口开关模块MO-LC04+功；■非手动模式下：顺序按1-2-3-4-2-2-2-2，进入“复位开关模式”，并掉电保持，第2个通道灯闪亮2次（暗-亮-暗-亮-暗,0.5秒间隔）表示设置成功；■非手动模式下：顺序按1-2-3-4-3-3-3-3，进入“普通开关模式”，并掉电保持，第3个通道灯闪亮2次（暗-亮-暗-亮-暗,0.5秒间隔）表示设置成功；■非手动模式下：顺序按1-2-3-4-4-4-4-4，进入“应急照明模式”，并掉电保持，第4个通道灯闪亮2次（暗-亮-暗-亮-暗,0.5秒间隔）表示设置成功；■连续按【手自动按键】4次，可以查询当前设置的模式：第1个通道灯闪亮2次表示"正常(无应急)模式”；第2个通道灯闪亮2次表示"复位开关模式”；第3个通道灯闪亮2次表示"普通开关模式”；第4个通道灯闪亮2次表示"应急照明模式”；■"正常(无应急)模式”为出厂默认设置；■判断连续10秒钟离线以上才能进入“复位开关模式”和“普通开关模式”；■特殊情况1：如果刚刚上电，并且离线，也要10秒后才能进入“复位开关模式”和“普通开关模式”；但“应急照明模式”立即生效；■特殊情况2：磁保持继电器模块，在“复位开关模式”下,上电后，即使继电器实际是闭合（开灯），设备也默认继电器是断开（关灯）状态，第一次DI触发控制一定是开灯动作，导致不能关灯，属于正常现象。

串口IO控制器说明书本说明书适合型号：modbus rtu协议串口通信口XYS系列RS232 RS485XYS-3232MT-12V 5A三极管输出XYS-3232MT-24V 5A三极管输出XYS-3232MT-4AD2DA-12V 5A三极管输出4路模拟输入0-10V，2路模拟输出0-10V XYS-3232MT-4AD2DA-24V 5A三极管输出4路模拟输入0-10V，2路模拟输出0-10V XYS-3232MR-12V 5A继电器输出XYS-3232MR-24V 5A继电器输出XYS-3232MR-4AD2DA-12V 5A继电器输出4路模拟输入0-10V，2路模拟输出0-10V XYS-3232MR-4AD2DA-24V 5A继电器输出4路模拟输入0-10V，2路模拟输出0-10V网络通信口XYN系列以太网100M TCP/IPXYN-3232MT-12V 5A三极管输出XYN-3232MT-24V 5A三极管输出XYN-3232MT-4AD2DA-12V 5A三极管输出4路模拟输入0-10V，2路模拟输出0-10V XYN-3232MT-4AD2DA-24V 5A三极管输出4路模拟输入0-10V，2路模拟输出0-10V XYN-3232MR-12V 5A继电器输出XYN-3232MR-24V 5A继电器输出XYN-3232MR-4AD2DA-12V 5A继电器输出4路模拟输入0-10V，2路模拟输出0-10V XYN-3232MR-4AD2DA-24V 5A继电器输出4路模拟输入0-10V，2路模拟输出0-10V命令规则：XYN-3232MT-4AD2DA-24V举例：串口32路开关量输入、32路晶体管输出，4路电压/电流采集、2路电压输出、工作电源24VDC；一、应用领域：工作电源12V ，24V可选，通信可选：RS232/RS485/RS232+RS485/以太网协议支持：modbus RTU 或协议定制，默认：modbus RTU支持软件：组态王力控等组态软件支持昆仑等人机界面提供技术支持：提供调试工具、VB源码工程、C# 源码工程、组态王实例工程工业控制：工业交流电机控制、电源开关控制、步进电机控制、开关量采集等；智能家居：家居电源控制、家电控制、开关状态采集、电动门/床帘控制；节能系统：风机控制、路灯控制、空调控制、设备电源控制等；商业应用：宾馆酒店、商场厂房、网吧、办公、实体店铺监控等；无人值守：通信机房、变电站、水厂、机场、地下管道、矿山设备、安防监控等；二、功能介绍本产品采用32位ARM处理器、数字输入量和数字输出量使用高速磁电隔离及光电耦隔离技术。

1路带隔离继电器模块【作用】继电器模组是把电气控制柜中的多组继电器集成化、系列化、模块化设计，为设备节省空间，减少了中间接线环节，提高了效率及产品的性能。

【特点】1、采用台湾汇科继电器，触点容量：交流250V/10A;直流30V/10A2、继电器5V、12V、24V可选，默认5V3、高电平或低电平触发方式可选4、双电源供电，可通过跳线帽改为单电源5、每路均采用光耦隔离，安全可靠6、每路都有常开及常闭触点7、每路LED状态指示，继电器吸合即点亮8、每路附带续流二极管，释放继电器感应电压，保护前级电路9、每路可选TVS（瞬态抑制二极管），默认不焊接10、标准2.54间距双排针接口【关于供电】产品支持双电源，达到信号与继电器驱动隔离的目的，安全稳定当控制电压与继电器控制电压一致时，可通过跳线帽将两电源短路，使用单电源供电电源一：信号电源（3-24V）电源二：继电器驱动电源，与使用继电器相关，如5V继电器必须使用5V供电【关于触发方式】高电平触发指的是信号输入端与地之间有电压(3-24V)的触发方式，可以理解为信号输入端与信号电源正极短路触发的一种方式低电平触发指的是信号输入端与地之间的电压为0V的触发方式，可以理解为信号输入端与信号电源负极短路触发的一种方式【端子定义】单电源供电接线原理图：【接法示意】高电平触发方式原理图：低电平触发方式原理图：【型号表】【型号说明】JD 1 – 5 H触发方式选择H：高电平触发L：低电平触发继电器驱动电源5:5V驱动12:12V驱动24:24V驱动通道数1：1路输入2：2路输入4：4路输入8：8路输入【适用范围】：单片机IO驱动、电机控制、PLC控制、Arduino、单片机开发板、CNC Mach3控制软件。

AL-7480-1C1防区扩展模块说明书AL-7480-1C 1防区扩展模块是具有总线通讯功能的防区输入设备，并带有通过1路继电器输出；通过总线与远距离的探测设备连接；可与AL-7480B、AL-6480C、AL-2010S等系统配套使用；带有地址编码设置开关。

1．规格及参数尺寸：5.3厘米 x 2.1厘米 x 1.4厘米（长x宽x 厚）工作温度：-10℃∽ +50℃；0-85%湿度工作电压：直流10 ∽ 24伏工作电流：20毫安报警电流：120毫安防区：可接入1个常闭探测设备联网功能：可与AL-7480B、AL-6480C等报警主机配合使用输出：具有1路继电器输出，24V/1A2．安装说明●直流电源接口：红线为正极，黑线为负极；●继电器输出接点:可用于控制警号、灯光灯报警输出设备●RS485总线接口：绿色为通讯总线A，黄色为通讯总线B●防区输入接口：防区1和公共端直接连接探测器的常闭输出接点●同一个系统下（例AL-6480B系统）的AL-7480-1C或其他的RS485终端设备地址不能重复3．指示灯说明●电源状态指示灯说明：输入电源的电压大于最低工作电压时, 电源状态指示灯常亮；一旦发现输入电源的电压低于正常工作电压时，电源状态指示灯最少快速闪烁5秒，如果一直没有恢复，电源状态指示灯会一直闪烁。

●通信状态指示灯说明：1）常亮：模块接收到正常通信；2）快速闪烁（1秒钟闪烁4次）：模块1秒钟内没有接收到任何通信数据；3）慢速闪烁（1秒钟闪烁1次）：模块接收到数据，但5秒钟内没有接收到任何正确的数据。

4. 地址编码开关在将AL-7480-1C接入系统使用时,必须对其进行地址编码,编码通过编码开关进行设置，地址编码采用2进制编码方式。

编码开关按“12345678”顺序排列设置二进制地址。

例如：某防区扩展模块的编码为13；对应的位二进制数为：00001101，在地址拨码开关对应的顺序为1-8（即高位为1，低位为8）1,2,3,4,7位不动, 5,6,8位拨到”ON”一边附：地址编码表注意：请按照本安装指南进行安装；在连接AL-7480-1C之前请先断开系统电源。

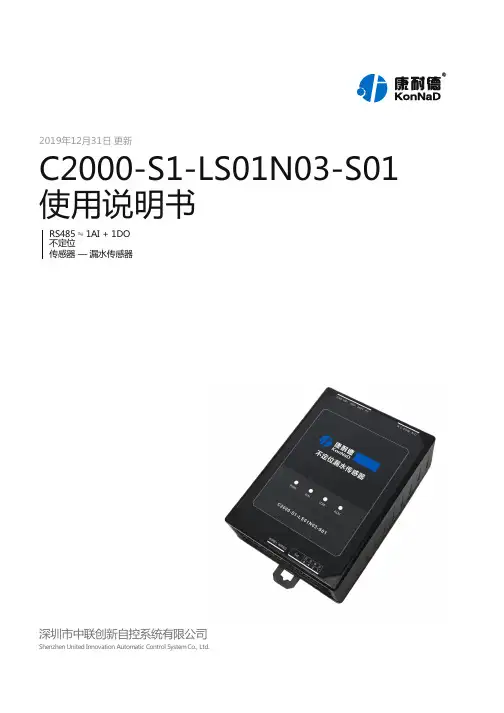

2019年12月31日 更新C2000-S1-LS01N03-S01 使用说明书RS485 ⇋ 1AI + 1DO不定位传感器 — 漏水传感器深圳市中联创新自控系统有限公司Shenzhen United Innovation Automatic Control System Co., Ltd.2455789101011111213131616171920目录目录1. 概述2. 硬件说明2.1. 技术参数2.2. 产品外观2.3. 指示灯2.4. 端口说明2.5. 尺寸2.6. 安装方式3. 软件操作3.1. 搜索设备3.2. 常用设备点值注释4. 通信协议4.1. 寄存器列表4.2. 协议应用范例6.2.2.1读浸水告警（0x03）6.2.2.2 写单个水浸探测灵敏度(0x06)5. 装箱清单6. 产品服务【版权声明】©2000 - 2020 中联创新版权所有【商标声明】及其它中联创新服务相关的商标均为深圳市中联创新自控系统有限公司及其关联公司所有。

本文档涉及的第三方主体的商标，依法由权利人所有。

【免责声明】本文档仅提供有关康耐德产品的信息。

本文档并未授予任何知识产权的许可，包括未以明示或暗示、以禁止发言或其他方式授予任何知识产权许可。

除深圳市中联创新自控系统有限公司在其产品的销售条款和条件中声明的责任之外，深圳市中联创新自控系统有限公司不承担任何其他责任；并且深圳市中联创新自控系统有限公司对康耐德产品的销售或使用不作任何明示或暗示的担保，包括对产品特定用途适用性、适销性、对任何专利权、版权或其他知识产权的侵权责任等，均不作担保。

深圳市中联创新自控系统有限公司可能随时对产品规格及产品描述做出修改，恕不另行通知。

【联系方式】深圳市中联创新自控系统有限公司地 址：深圳市福田区彩田路中银大厦 A 座 16 楼官 网： 1. 概述C2000-S1-LS01N03-S01为1路水浸采集，一路数字量输出（DO）的不定位漏水检测模块，DO为1路继电器输出，采用标准的Modbus RTU通讯协议，可以通过RS485总线进行远程AI数据采集传输。

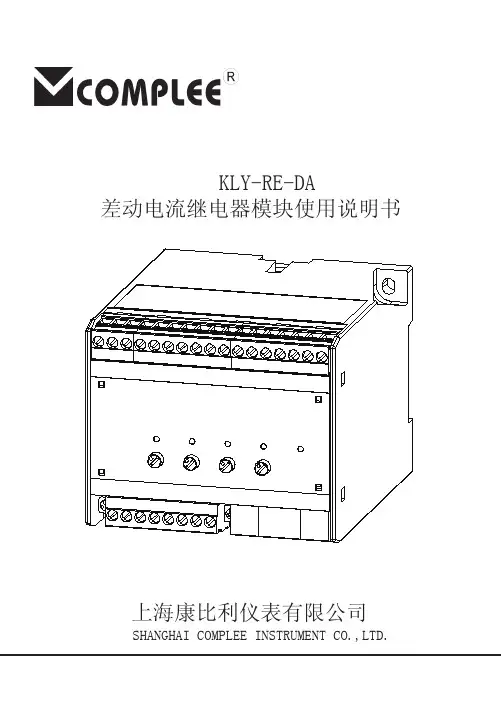

上海康比利仪表有限公司SHANGHAI COMPLEE INSTRUMENT CO.,LTD.KLY-RE-DA差动电流继电器模块使用说明书RE-DA 一、概述差动电流保护继电器KLY-RE-DA 属于发电机单功能保护与控制继电器。
