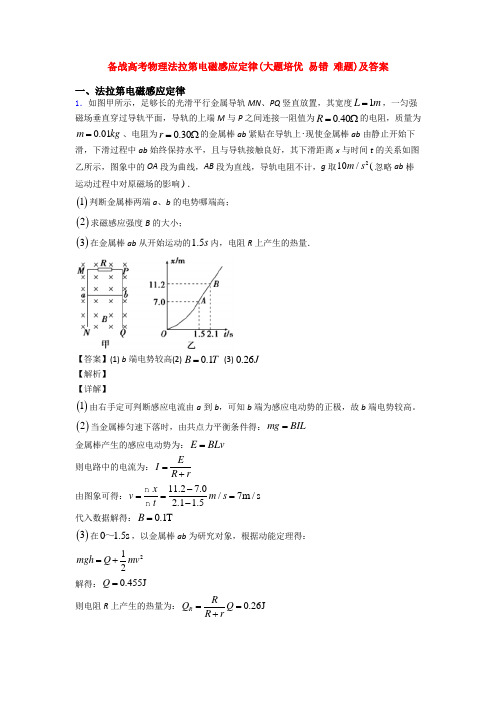

备战高考物理法拉第电磁感应定律(大题培优 易错 难题)及答案一、法拉第电磁感应定律1．如图甲所示，足够长的光滑平行金属导轨MN 、PQ 竖直放置，其宽度1L m =，一匀强磁场垂直穿过导轨平面，导轨的上端M 与P 之间连接一阻值为0.40R =Ω的电阻，质量为0.01m kg =、电阻为0.30r =Ω的金属棒ab 紧贴在导轨上.现使金属棒ab 由静止开始下滑，下滑过程中ab 始终保持水平，且与导轨接触良好，其下滑距离x 与时间t 的关系如图乙所示，图象中的OA 段为曲线，AB 段为直线，导轨电阻不计，g 取210/(m s 忽略ab 棒运动过程中对原磁场的影响)．()1判断金属棒两端a 、b 的电势哪端高； ()2求磁感应强度B 的大小；()3在金属棒ab 从开始运动的1.5s 内，电阻R 上产生的热量．【答案】(1) b 端电势较高(2) 0.1B T = (3) 0.26J 【解析】 【详解】()1由右手定可判断感应电流由a 到b ，可知b 端为感应电动势的正极，故b 端电势较高。
()2当金属棒匀速下落时，由共点力平衡条件得：mg BIL =金属棒产生的感应电动势为：E BLv = 则电路中的电流为：EI R r=+ 由图象可得：11.27.0/7m /s 2.1 1.5x v m s t -===-n n 代入数据解得：0.1T B =()3在0 1.5s ～，以金属棒ab 为研究对象，根据动能定理得：212mgh Q mv =+解得：0.455J Q =则电阻R 上产生的热量为：0.26J R RQ Q R r==+2．两间距为L=1m 的平行直导轨与水平面间的夹角为θ=37° ,导轨处在垂直导轨平面向下、 磁感应强度大小B=2T 的匀强磁场中.金属棒P 垂直地放在导轨上，且通过质量不计的绝缘细绳跨过如图所示的定滑轮悬吊一重物（重物的质量m 0未知），将重物由静止释放，经过一 段时间，将另一根完全相同的金属棒Q 垂直放在导轨上，重物立即向下做匀速直线运动，金 属棒Q 恰好处于静止状态.己知两金属棒的质量均为m=lkg 、电阻均为R=lΩ，假设重物始终没有落在水平面上，且金属棒与导轨接触良好，一切摩擦均可忽略，重力加速度g=l0m/s 2，sin 37°=0.6，cos37°=0.8.求：（1）金属棒Q 放上后，金属棒户的速度v 的大小；（2）金属棒Q 放上导轨之前，重物下降的加速度a 的大小（结果保留两位有效数字）； （3）若平行直导轨足够长，金属棒Q 放上后，重物每下降h=lm 时，Q 棒产生的焦耳热.【答案】（1）3m/s v = （2）22.7m/s a = （3）3J 【解析】 【详解】(1)金属棒Q 恰好处于静止时sin mg BIL θ=由电路分析可知E BLv = ,2E I R= , 代入数据得，3m/s v =（2）P 棒做匀速直线运动时，0sin m g BIL mg θ=+， 金属棒Q 放上导轨之前，由牛顿第二定律可得00sin ()m g mg m m a θ-=+代入数据得，22.7m/s a =（3）根据能量守恒可得，0sin m gh mgh Q θ=+总 由于两个金属棒电阻串联，均为R ，可知 Q 棒产生的焦耳热为3J 2Q Q ==总3．如图所示，在倾角30o θ=的光滑斜面上，存在着两个磁感应强度大小相等、方向分别垂直斜面向上和垂直斜面向下的匀强磁场，两磁场宽度均为L 。
一、法拉第电磁感应定律1．如图所示,在磁感应强度B =1.0 T 的有界匀强磁场中(MN 为边界)，用外力将边长为L =10 cm 的正方形金属线框向右匀速拉出磁场，已知在线框拉出磁场的过程中，ab 边受到的磁场力F 随时间t 变化的关系如图所示，bc 边刚离开磁场的时刻为计时起点(即此时t =0).求:(1)将金属框拉出的过程中产生的热量Q ; (2)线框的电阻R .【答案】（1）2.0×10-3 J （2）1.0 Ω 【解析】 【详解】(1)由题意及图象可知，当0t =时刻ab 边的受力最大，为：10.02N F BIL ==可得：10.02A 0.2A 1.00.1F I BL ===⨯ 线框匀速运动，其受到的安培力为阻力大小即为1F ，由能量守恒：Q W =安310.020.1J 2.010J F L -==⨯=⨯(2) 金属框拉出的过程中产生的热量：2Q I Rt=线框的电阻：3222.010Ω 1.0Ω0.20.05Q R I t -⨯===⨯2．如图甲所示，一个电阻值为R ，匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路。
线圈的半径为r 1。
在线圈中半径为r 2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图乙所示，图线与横、纵轴的截距分别为t 0和B 0。
导线的电阻不计，求0至t1时间内(1)通过电阻R1上的电流大小及方向。
(2)通过电阻R1上的电荷量q。
【答案】(1)2020 3n B rRtπ电流由b向a通过R1(2)20213n B r tRtπ【解析】【详解】(1)由法拉第电磁感应定律得感应电动势为22022n B rBE n n rt t tππ∆Φ∆===∆∆由闭合电路的欧姆定律，得通过R1的电流大小为20233n B rEIR Rtπ==由楞次定律知该电流由b向a通过R1。
(2)由qIt=得在0至t1时间内通过R1的电量为:202113n B r tq ItRtπ==3．如图(a)所示，一个电阻值为R、匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路，线圈的半径为r1, 在线圈中半径为r2的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图(b)所示，图线与横、纵轴的截距分别为t0和B0，导线的电阻不计．求(1) 0~t0时间内圆形金属线圈产生的感应电动势的大小E；(2) 0~t1时间内通过电阻R1的电荷量q．【答案】（1）202n B rEtπ=（2）20123n B t rqRtπ=【解析】【详解】（1）由法拉第电磁感应定律E ntφ∆=∆有202n B rBE n St tπ∆==∆①（2）由题意可知总电阻R总=R+2R=3 R②由闭合电路的欧姆定律有电阻R1中的电流EIR=总③0~t1时间内通过电阻R1的电荷量1q It=④由①②③④式得20123n B t rqRtπ=4．如图所示，两平行光滑的金属导轨MN、PQ固定在水平面上，相距为L，处于竖直向下的磁场中，整个磁场由n个宽度皆为x0的条形匀强磁场区域1、2、3、…n组成，从左向右依次排列，磁感应强度的大小分别为B、2B、3B、…nB，两导轨左端MP间接入电阻R，一质量为m的金属棒ab垂直于MN、PQ放在水平导轨上，与导轨电接触良好，不计导轨和金属棒的电阻。
一、法拉第电磁感应定律1．光滑平行的金属导轨MN 和PQ,间距L=1.0m,与水平面之间的夹角α=30°,匀强磁场磁感应强度B=2.0T,垂直于导轨平面向上,MP 间接有阻值R=2.0Ω的电阻,其它电阻不计,质量m=2.0kg 的金属杆ab 垂直导轨放置,如图(a)所示．用恒力F 沿导轨平面向上拉金属杆ab,由静止开始运动,v−t 图象如图(b)所示.g=10m/s 2，导轨足够长．求： (1)恒力F 的大小；(2)金属杆速度为2.0m/s 时的加速度大小；(3)根据v−t 图象估算在前0.8s 内电阻上产生的热量．【答案】(1)18N(2)2m/s 2（3）4.12J 【解析】 【详解】（1）由题图知，杆运动的最大速度为4/m v m s =，有22sin sin mB L v F mg F mg Rαα=+=+安，代入数据解得F=18N ． （2）由牛顿第二定律可得：sin F F mg ma α--=安得222222212sin 182100.52/2/2B L v F mg R a m s m s m α⨯⨯----⨯⨯===， （3）由题图可知0.8s 末金属杆的速度为1 2.2/v m s =，前0.8s 内图线与t 轴所包围的小方格的个数约为28个，面积为28×0.2×0.2=1.12，即前0.8s 内金属杆的位移为 1.12x m =， 由能量的转化和守恒定律得：211sin 2Q Fx mgx mv α=--， 代入数据解得： 4.12J Q =． 【点睛】本题电磁感应与力学知识的综合，抓住速度图象的两个意义：斜率等于加速度，“面积”等于位移辅助求解．估算位移时，采用近似的方法，要学会运用．2．如图所示，两根相距为L 的光滑平行金属导轨CD 、EF 固定在水平面内，并处在竖直向下的匀强磁场中，导轨足够长且电阻不计．在导轨的左端接入阻值为R 的定值电阻，将质量为m 、电阻可忽略不计的金属棒MN 垂直放置在导轨上，可以认为MN 棒的长度与导轨宽度相等，且金属棒运动过程中始终与导轨垂直并接触良好，不计空气阻力．金属棒MN 以恒定速度v 向右运动过程中，假设磁感应强度大小为B 且保持不变，为了方便，可认为导体棒中的自由电荷为正电荷．（1）请根据法拉第电磁感应定律，推导金属棒MN 中的感应电动势E ；（2）在上述情景中，金属棒MN 相当于一个电源，这时的非静电力与棒中自由电荷所受洛伦兹力有关．请根据电动势的定义，推导金属棒MN 中的感应电动势E ．（3）请在图中画出自由电荷所受洛伦兹力示意图．我们知道，洛伦兹力对运动电荷不做功．那么，金属棒MN 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请结合图中自由电荷受洛伦兹力情况，通过计算分析说明．【答案】（1）E BLv =；（2）v E BL =（3）见解析 【解析】 【分析】(1)先求出金属棒MN 向右滑行的位移,得到回路磁通量的变化量∆Φ ,再由法拉第电磁感应定律求得E 的表达式;(2)棒向右运动时,电子具有向右的分速度,受到沿棒向下的洛伦兹力，1v f e B =,棒中电子在洛伦兹力的作用下,电子从M 移动到N 的过程中,非静电力做功v W e Bl =,根据电动势定义WE q=计算得出E. （3）可以从微观的角度求出水平和竖直方向上的洛伦兹力做功情况，在比较整个过程中做功的变化状况． 【详解】（1）如图所示，在一小段时间∆t 内，金属棒MN 的位移 x v t ∆=∆这个过程中线框的面积的变化量S L x Lv t ∆=∆=∆ 穿过闭合电路的磁通量的变化量B S BLv t ∆Φ=∆=∆根据法拉第电磁感应定律 E t∆Φ=∆ 解得 E BLv =（2）如图所示，棒向右运动时，正电荷具有向右的分速度，受到沿棒向上的洛伦兹力1v f e B =，f 1即非静电力在f 的作用下，电子从N 移动到M 的过程中，非静电力做功v W e BL =根据电动势定义 W E q= 解得 v E BL =（3）自由电荷受洛伦兹力如图所示．设自由电荷的电荷量为q ，沿导体棒定向移动的速率为u ．如图所示，沿棒方向的洛伦兹力1f q B =v ，做正功11ΔΔW f u t q Bu t =⋅=v 垂直棒方向的洛伦兹力2f quB =，做负功22ΔΔW f v t quBv t =-⋅=-所以12+=0W W ，即导体棒中一个自由电荷所受的洛伦兹力做功为零．1f 做正功，将正电荷从N 端搬运到M 端，1f 相当于电源中的非静电力，宏观上表现为“电动势”，使电源的电能增加；2f 做负功，宏观上表现为安培力做负功，使机械能减少．大量自由电荷所受洛伦兹力做功的宏观表现是将机械能转化为等量的电能，在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用． 【点睛】本题较难，要从电动势定义的角度上去求电动势的大小，并学会从微观的角度分析带电粒子的受力及做功情况．3．研究小组同学在学习了电磁感应知识后，进行了如下的实验探究（如图所示）：两个足够长的平行导轨（MNPQ 与M 1P 1Q 1）间距L =0.2m ，光滑倾斜轨道和粗糙水平轨道圆滑连接，水平部分长短可调节，倾斜轨道与水平面的夹角θ=37°．倾斜轨道内存在垂直斜面方向向上的匀强磁场，磁感应强度B =0.5T ，NN 1右侧没有磁场；竖直放置的光滑半圆轨道PQ 、P 1Q 1分别与水平轨道相切于P 、P 1，圆轨道半径r 1=0．lm ，且在最高点Q 、Q 1处安装了压力传感器．金属棒ab 质量m =0.0lkg ，电阻r =0.1Ω，运动中与导轨有良好接触，并且垂直于导轨；定值电阻R =0.4Ω，连接在MM 1间，其余电阻不计：金属棒与水平轨道间动摩擦因数μ=0.4．实验中他们惊奇地发现：当把NP 间的距离调至某一合适值d ，则只要金属棒从倾斜轨道上离地高h =0.95m 及以上任何地方由静止释放，金属棒ab 总能到达QQ 1处，且压力传感器的读数均为零．取g =l 0m /s 2，sin37°=0.6，cos37°=0.8．则：（1）金属棒从0.95m 高度以上滑下时，试定性描述金属棒在斜面上的运动情况，并求出它在斜面上运动的最大速度；（2）求从高度h =0.95m 处滑下后电阻R 上产生的热量； （3）求合适值d ．【答案】（1）3m /s ；（2）0.04J ；（3）0.5m ． 【解析】 【详解】（1）导体棒在斜面上由静止滑下时，受重力、支持力、安培力，当安培力增加到等于重力的下滑分量时，加速度减小为零，速度达到最大值；根据牛顿第二定律，有：A 0mgsin F θ-=安培力：A F BIL = BLvI R r=+ 联立解得：2222()sin 0.0110(0.40.1)0.63m /s 0.50.2mg R r v B L θ+⨯⨯+⨯===⨯（2）根据能量守恒定律，从高度h =0.95m 处滑下后回路中上产生的热量：22110.01100.950.0130.05J 22Q mgh mv ==⨯⨯-⨯⨯=-故电阻R 产生的热量为：0.40.050.04J 0.40.1R R Q Q R r ==⨯=++ （3）对从斜面最低点到圆轨道最高点过程，根据动能定理，有：()221111222mg r mgd mv mv μ--=-①在圆轨道的最高点，重力等于向心力，有：211v mg m r =②联立①②解得：221535100.10.5m220.410v grdgμ--⨯⨯===⨯⨯4．在如图所示的电路中，螺线管上线圈的匝数n=1500匝，横截面积.螺线管上线圈的电阻r=1.0Ω，定值电阻、，电容器的电容C=30μF.在一段时间内，螺线管中磁场的磁感应强度B按如图所示的规律变化.（1）求螺线管中产生的感应电动势.（2）闭合开关S，电路中的电流稳定后，求电阻的电功率.（3）开关S断开后，求流经电阻的电荷量.【答案】（1）1.2V（2）（3）【解析】【详解】（1）根据法拉第电磁感应定律得（2）根据闭合电路欧姆定律得电阻的电功率.（3）开关S断开后，流经电阻的电荷量即为S闭合时电容器所带的电荷量.电容器两端的电压流经电阻的电荷量.故本题答案是：（1）1.2V（2）（3）【点睛】根据法拉第电磁感应定律求出回路中的电动势，在结合闭合电路欧姆定律求电流，即可求解别的物理量。

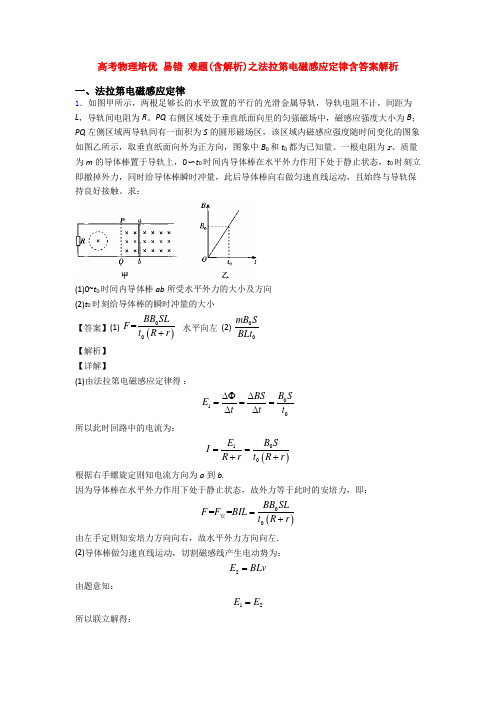

高考物理培优 易错 难题(含解析)之法拉第电磁感应定律含答案解析一、法拉第电磁感应定律1．如图甲所示，两根足够长的水平放置的平行的光滑金属导轨，导轨电阻不计，间距为L ，导轨间电阻为R 。
PQ 右侧区域处于垂直纸面向里的匀强磁场中，磁感应强度大小为B ；PQ 左侧区域两导轨间有一面积为S 的圆形磁场区，该区域内磁感应强度随时间变化的图象如图乙所示，取垂直纸面向外为正方向，图象中B 0和t 0都为已知量。
一根电阻为r 、质量为m 的导体棒置于导轨上，0〜t 0时间内导体棒在水平外力作用下处于静止状态，t 0时刻立即撤掉外力，同时给导体棒瞬时冲量，此后导体棒向右做匀速直线运动，且始终与导轨保持良好接触。
求：(1)0~t 0时间内导体棒ab 所受水平外力的大小及方向 (2)t 0时刻给导体棒的瞬时冲量的大小 【答案】(1) ()00=BB SL t F R r + 水平向左 (2) 00mB SBLt【解析】 【详解】(1)由法拉第电磁感应定律得 ：010B SBS E t t t ∆Φ∆===∆∆ 所以此时回路中的电流为：()100B S E I R r R r t ==++ 根据右手螺旋定则知电流方向为a 到b.因为导体棒在水平外力作用下处于静止状态，故外力等于此时的安培力，即：()00==BB SLF F BIL R t r =+安由左手定则知安培力方向向右，故水平外力方向向左. (2)导体棒做匀速直线运动，切割磁感线产生电动势为：2E BLv =由题意知：12E E =所以联立解得：00BSv BLt =所以根据动量定理知t 0时刻给导体棒的瞬时冲量的大小为：000mB SI mv BLt =-=答：(1)0~t 0时间内导体棒ab 所受水平外力为()00=BB SLt F R r +，方向水平向左.(2)t 0时刻给导体棒的瞬时冲量的大小00mB SBLt2．如图甲所示，一个圆形线圈的匝数n ＝100，线圈面积S ＝200cm 2，线圈的电阻r ＝1Ω，线圈外接一个阻值R ＝4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示。

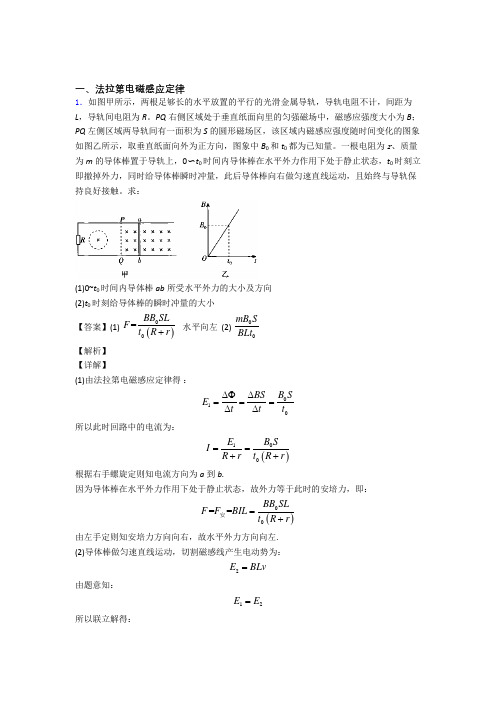

一、法拉第电磁感应定律1．如图甲所示，两根足够长的水平放置的平行的光滑金属导轨，导轨电阻不计，间距为L ，导轨间电阻为R 。
PQ 右侧区域处于垂直纸面向里的匀强磁场中，磁感应强度大小为B ；PQ 左侧区域两导轨间有一面积为S 的圆形磁场区，该区域内磁感应强度随时间变化的图象如图乙所示，取垂直纸面向外为正方向，图象中B 0和t 0都为已知量。
一根电阻为r 、质量为m 的导体棒置于导轨上，0〜t 0时间内导体棒在水平外力作用下处于静止状态，t 0时刻立即撤掉外力，同时给导体棒瞬时冲量，此后导体棒向右做匀速直线运动，且始终与导轨保持良好接触。
求：(1)0~t 0时间内导体棒ab 所受水平外力的大小及方向 (2)t 0时刻给导体棒的瞬时冲量的大小 【答案】(1) ()00=BB SL t F R r + 水平向左 (2) 00mB SBLt【解析】 【详解】(1)由法拉第电磁感应定律得 ：010B SBS E t t t ∆Φ∆===∆∆ 所以此时回路中的电流为：()100B S E I R r R r t ==++ 根据右手螺旋定则知电流方向为a 到b.因为导体棒在水平外力作用下处于静止状态，故外力等于此时的安培力，即：()00==BB SLF F BIL R t r =+安由左手定则知安培力方向向右，故水平外力方向向左. (2)导体棒做匀速直线运动，切割磁感线产生电动势为：2E BLv =由题意知：12E E =所以联立解得：00B SvBLt =所以根据动量定理知t 0时刻给导体棒的瞬时冲量的大小为：000mB SI mv BLt =-=答：(1)0~t 0时间内导体棒ab 所受水平外力为()00=BB SLt F R r +，方向水平向左.(2)t 0时刻给导体棒的瞬时冲量的大小00mB SBLt2．如图所示，间距为l 的平行金属导轨与水平面间的夹角为α，导轨间接有一阻值为R 的电阻，一长为l 的金属杆置于导轨上，杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ，导轨处于匀强磁场中，磁感应强度大小为B ，方向垂直于斜面向上，当金属杆受到平行于斜面向上大小为F 的恒定拉力作用，可以使其匀速向上运动；当金属杆受到平行于斜面向下大小为2F的恒定拉力作用时，可以使其保持与向上运动时大小相同的速度向下匀速运动，重力加速度大小为g ，求：（1）金属杆的质量；（2）金属杆在磁场中匀速向上运动时速度的大小。

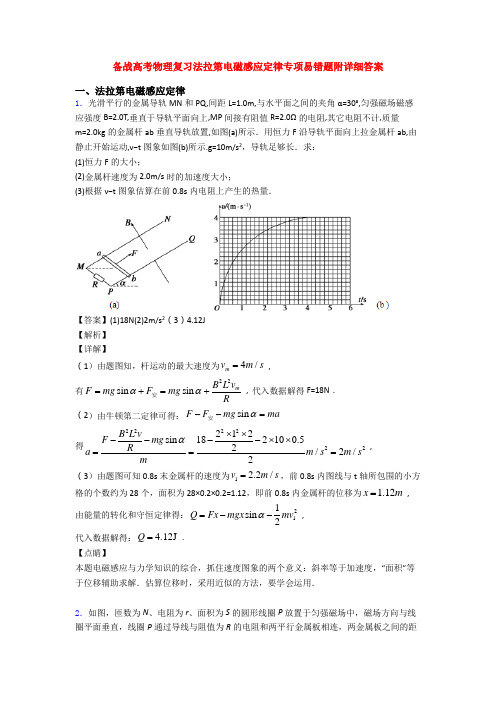

备战高考物理复习法拉第电磁感应定律专项易错题附详细答案一、法拉第电磁感应定律1．光滑平行的金属导轨MN 和PQ,间距L=1.0m,与水平面之间的夹角α=30°,匀强磁场磁感应强度B=2.0T,垂直于导轨平面向上,MP 间接有阻值R=2.0Ω的电阻,其它电阻不计,质量m=2.0kg 的金属杆ab 垂直导轨放置,如图(a)所示．用恒力F 沿导轨平面向上拉金属杆ab,由静止开始运动,v−t 图象如图(b)所示.g=10m/s 2，导轨足够长．求： (1)恒力F 的大小；(2)金属杆速度为2.0m/s 时的加速度大小；(3)根据v−t 图象估算在前0.8s 内电阻上产生的热量．【答案】(1)18N(2)2m/s 2（3）4.12J 【解析】 【详解】（1）由题图知，杆运动的最大速度为4/m v m s =，有22sin sin mB L v F mg F mg Rαα=+=+安，代入数据解得F=18N ． （2）由牛顿第二定律可得：sin F F mg ma α--=安得222222212sin 182100.52/2/2B L v F mg R a m s m s m α⨯⨯----⨯⨯===， （3）由题图可知0.8s 末金属杆的速度为1 2.2/v m s =，前0.8s 内图线与t 轴所包围的小方格的个数约为28个，面积为28×0.2×0.2=1.12，即前0.8s 内金属杆的位移为 1.12x m =， 由能量的转化和守恒定律得：211sin 2Q Fx mgx mv α=--， 代入数据解得： 4.12J Q =． 【点睛】本题电磁感应与力学知识的综合，抓住速度图象的两个意义：斜率等于加速度，“面积”等于位移辅助求解．估算位移时，采用近似的方法，要学会运用．2．如图，匝数为N 、电阻为r 、面积为S 的圆形线圈P 放置于匀强磁场中，磁场方向与线圈平面垂直，线圈P 通过导线与阻值为R 的电阻和两平行金属板相连，两金属板之间的距离为d ，两板间有垂直纸面的恒定匀强磁场。
备战高考物理法拉第电磁感应定律(大题培优 易错 难题)及详细答案一、法拉第电磁感应定律1．如图，匝数为N 、电阻为r 、面积为S 的圆形线圈P 放置于匀强磁场中，磁场方向与线圈平面垂直，线圈P 通过导线与阻值为R 的电阻和两平行金属板相连，两金属板之间的距离为d ，两板间有垂直纸面的恒定匀强磁场。
当线圈P 所在位置的磁场均匀变化时，一质量为m 、带电量为q 的油滴在两金属板之间的竖直平面内做圆周运动。
重力加速度为g ，求：(1)匀强电场的电场强度 (2)流过电阻R 的电流(3)线圈P 所在磁场磁感应强度的变化率 【答案】(1)mg q (2)mgdqR(3)()B mgd R r t NQRS ∆+=∆ 【解析】 【详解】 (1)由题意得：qE =mg解得mg qE =(2)由电场强度与电势差的关系得：UE d=由欧姆定律得：U I R=解得mgdI qR=(3)根据法拉第电磁感应定律得到：E Nt∆Φ=∆ BS t t∆Φ∆=∆∆根据闭合回路的欧姆定律得到：()E I R r =+ 解得：()B mgd R r t NqRS∆+=∆2．如图所示，在垂直纸面向里的磁感应强度为B 的有界矩形匀强磁场区域内，有一个由均匀导线制成的单匝矩形线框abcd ，线框平面垂直于磁感线。
线框以恒定的速度v 沿垂直磁场边界向左运动，运动中线框dc 边始终与磁场右边界平行，线框边长ad =l ，cd =2l ，线框导线的总电阻为R ，则线框离开磁场的过程中，求：（1）线框离开磁场的过程中流过线框截面的电量q ； （2）线框离开磁场的过程中产生的热量 Q ； （3）线框离开磁场过程中cd 两点间的电势差U cd ． 【答案】（1）22Bl q R =（2） 234B l vQ R=（3）43cd Blv U =【解析】 【详解】(1)线框离开磁场的过程中,则有：2E B lv =gE I R=q It =l t v=联立可得：22Bl q R=(2)线框中的产生的热量：2Q I Rt=解得：234B l vQ R=(3) cd 间的电压为：23cd U I R =g解得：43cd BlvU =3．如图所示，电阻不计的相同的光滑弯折金属轨道MON 与M O N '''均固定在竖直平面内，二者平行且正对，间距为L =1m ，构成的斜面ONN O ''跟水平面夹角均为30α=︒，两侧斜面均处在垂直斜面向上的匀强磁场中，磁感应强度大小均为B =0.1T ．t =0时，将长度也为L =1m ，电阻R =0.1Ω的金属杆ab 在轨道上无初速释放．金属杆与轨道接触良好，轨道足够长．重力加速度g =10m/s 2；不计空气阻力，轨道与地面绝缘． （1）求t =2s 时杆ab 产生的电动势E 的大小并判断a 、b 两端哪端电势高（2）在t =2s 时将与ab 完全相同的金属杆cd 放在MOO'M'上，发现cd 杆刚好能静止，求ab 杆的质量m 以及放上cd 杆后ab 杆每下滑位移s =1m 回路产生的焦耳热Q【答案】(1) 1V ；a 端电势高；(2) 0.1kg ； 0.5J 【解析】 【详解】解：(1)只放ab 杆在导轨上做匀加速直线运动，根据右手定则可知a 端电势高；ab 杆加速度为：a gsin α=2s t =时刻速度为：10m/s v at ==ab 杆产生的感应电动势的大小：0.1110V 1V E BLv ==⨯⨯=(2) 2s t =时ab 杆产生的回路中感应电流：1A 5A 220.1E I R ===⨯ 对cd 杆有：30mgsin BIL ︒= 解得cd 杆的质量：0.1kg m = 则知ab 杆的质量为0.1kg放上cd 杆后，ab 杆做匀速运动，减小的重力势能全部产生焦耳热根据能量守恒定律则有：300.11010.5J 0.5J Q mgh mgs sin ==︒=⨯⨯⨯=g4．如图所示，间距为l 的平行金属导轨与水平面间的夹角为α，导轨间接有一阻值为R 的电阻，一长为l 的金属杆置于导轨上，杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ，导轨处于匀强磁场中，磁感应强度大小为B ，方向垂直于斜面向上，当金属杆受到平行于斜面向上大小为F 的恒定拉力作用，可以使其匀速向上运动；当金属杆受到平行于斜面向下大小为2F的恒定拉力作用时，可以使其保持与向上运动时大小相同的速度向下匀速运动，重力加速度大小为g ，求：（1）金属杆的质量；（2）金属杆在磁场中匀速向上运动时速度的大小。
备战高考物理培优易错难题(含解析)之法拉第电磁感应定律及详细答案一、法拉第电磁感应定律1．如图甲所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路。
线圈的半径为r1。
在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图乙所示，图线与横、纵轴的截距分别为t0和B0。
导线的电阻不计，求0至t1时间内(1)通过电阻R1上的电流大小及方向。
(2)通过电阻R1上的电荷量q。
【答案】(1)2020 3n B rRtπ电流由b向a通过R1(2)20213n B r tRtπ【解析】【详解】(1)由法拉第电磁感应定律得感应电动势为22022n B rBE n n rt t tππ∆Φ∆===∆∆由闭合电路的欧姆定律，得通过R1的电流大小为20233n B rEIR Rtπ==由楞次定律知该电流由b向a通过R1。
(2)由qIt=得在0至t1时间内通过R1的电量为:202113n B r tq ItRtπ==2．如图甲所示，一个圆形线圈的匝数n＝100，线圈面积S＝200cm2，线圈的电阻r＝1Ω，线圈外接一个阻值R＝4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示。
求：（1）线圈中的感应电流的大小和方向；（2）电阻R两端电压及消耗的功率；（3）前4s内通过R的电荷量。
【答案】（1）0﹣4s内，线圈中的感应电流的大小为0.02A，方向沿逆时针方向。
4﹣6s 内，线圈中的感应电流大小为0.08A，方向沿顺时针方向；（2）0﹣4s内，R两端的电压是0.08V；4﹣6s内，R两端的电压是0.32V，R消耗的总功率为0.0272W；（3）前4s内通过R的电荷量是8×10﹣2C。
【解析】【详解】（1）0﹣4s内，由法拉第电磁感应定律有：线圈中的感应电流大小为：由楞次定律知感应电流方向沿逆时针方向。
一、法拉第电磁感应定律1．如图所示，在垂直纸面向里的磁感应强度为B 的有界矩形匀强磁场区域内，有一个由均匀导线制成的单匝矩形线框abcd ，线框平面垂直于磁感线。
线框以恒定的速度v 沿垂直磁场边界向左运动，运动中线框dc 边始终与磁场右边界平行，线框边长ad =l ，cd =2l ，线框导线的总电阻为R ，则线框离开磁场的过程中，求：（1）线框离开磁场的过程中流过线框截面的电量q ； （2）线框离开磁场的过程中产生的热量 Q ； （3）线框离开磁场过程中cd 两点间的电势差U cd ． 【答案】（1）22Bl q R =（2） 234B l vQ R=（3）43cd Blv U =【解析】 【详解】(1)线框离开磁场的过程中,则有：2E B lv =gE I R=q It =l t v=联立可得：22Bl q R=(2)线框中的产生的热量：2Q I Rt=解得：234B l vQ R=(3) cd 间的电压为：23cd U I R =g解得：43cd BlvU =2．如图（a ）所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上。
在区域I 内有方向垂直于斜面的匀强磁场，磁感应强度为B ；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t 的大小随时间t 变化的规律如图（b ）所示。
t ＝0时刻在轨道上端的金属细棒ab 从如图位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd 在位于区域I 内的导轨上由静止释放。
在ab 棒运动到区域Ⅱ的下边界EF 处之前，cd 棒始终静止不动，两棒均与导轨接触良好。
已知cd 棒的质量为m 、电阻为R ，ab 棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l ，在t ＝t x 时刻（t x 未知）ab 棒恰进入区域Ⅱ，重力加速度为g 。
求：(1)通过cd 棒电流的方向和区域I 内磁场的方向； (2)ab 棒开始下滑的位置离EF 的距离；(3)ab 棒开始下滑至EF 的过程中回路中产生的热量。
备战高考物理法拉第电磁感应定律(大题培优 易错 难题)一、法拉第电磁感应定律1．如图，匝数为N 、电阻为r 、面积为S 的圆形线圈P 放置于匀强磁场中，磁场方向与线圈平面垂直，线圈P 通过导线与阻值为R 的电阻和两平行金属板相连，两金属板之间的距离为d ，两板间有垂直纸面的恒定匀强磁场。
当线圈P 所在位置的磁场均匀变化时，一质量为m 、带电量为q 的油滴在两金属板之间的竖直平面内做圆周运动。
重力加速度为g ，求：(1)匀强电场的电场强度 (2)流过电阻R 的电流(3)线圈P 所在磁场磁感应强度的变化率 【答案】(1)mg q (2)mgdqR(3)()B mgd R r t NQRS ∆+=∆ 【解析】 【详解】 (1)由题意得：qE =mg解得mg qE =(2)由电场强度与电势差的关系得：UE d=由欧姆定律得：U I R=解得mgdI qR=(3)根据法拉第电磁感应定律得到：E Nt∆Φ=∆ BS t t∆Φ∆=∆∆根据闭合回路的欧姆定律得到：()E I R r =+ 解得：()B mgd R r t NqRS∆+=∆2．如图甲所示,两根足够长、电阻不计的光滑平行金属导轨相距为L 1=1m,导轨平面与水平面成θ=30°角，上端连接阻值R =1.5Ω的电阻，质量为m =0.2Kg 、阻值r=0.5Ω的金属棒放在两导轨上,距离导轨最上端为L 2=4m,棒与导轨垂直并保持良好接触．整个装置处于一匀强磁场中,该匀强磁场方向与导轨平面垂直,磁感应强度大小随时间变化的情况如图乙所示．为保持ab 棒静止,在棒上施加了一平行于导轨平面的外力F ，g =10m/s 2求：（1）当t =1s 时,棒受到安培力F 安的大小和方向; （2）当t =1s 时,棒受到外力F 的大小和方向;（3）4s 后,撤去外力F ，金属棒将由静止开始下滑,这时用电压传感器将R 两端的电压即时采集并输入计算机,在显示器显示的电压达到某一恒定值后,记下该时刻棒的位置，测出该位置与棒初始位置相距2m,求棒下滑该距离过程中通过金属棒横截面的电荷量q. 【答案】（1）0.5N ；方向沿斜面向上（2）0.5N ，方向沿斜面向上（3）1.5C 【解析】 【分析】 【详解】（1）0-3s 内，由法拉第电磁感应定律得：122V BE L L t t∆Φ∆===∆∆ T =1s 时，F 安=BIL 1=0.5N 方向沿斜面向上（2）对ab 棒受力分析，设F 沿斜面向下，由平衡条件： F +mg sin30° -F 安=0 F =-0.5N外力F 大小为0.5N ．方向沿斜面向上 （3）q =It ,EI R r =+；E t∆Φ=∆； 1∆Φ=BL S 联立解得1 1.512C 1.5C 1.50.5BL S q R r ⨯⨯===++3．如图为电磁驱动与阻尼模型，在水平面上有两根足够长的平行轨道PQ 和MN ，左端接有阻值为R 的定值电阻，其间有垂直轨道平面的磁感应强度为B 的匀强磁场，两轨道间距及磁场宽度均为L ．质量为m 的金属棒ab 静置于导轨上，当磁场沿轨道向右运动的速度为v 时，棒ab 恰好滑动．棒运动过程始终在磁场范围内，并与轨道垂直且接触良好，轨道和棒电阻均不计，最大静摩擦力等于滑动摩擦力．（1）判断棒ab 刚要滑动时棒中的感应电流方向，并求此时棒所受的摩擦力f 大小； （2）若磁场不动，将棒ab 以水平初速度2v 运动，经过时间22mRt B L =停止运动，求棒ab 运动位移x 及回路中产生的焦耳热Q ；（3）若t =0时棒ab 静止，而磁场从静止开始以加速度a 做匀加速运动，下列关于棒ab 运动的速度时间图像哪个可能是正确的？请分析说明棒各阶段的运动情况．【答案】(1)22B L vf R=；(2)22mvR x B L = 2Q mv =；(3)丙图正确 【解析】 【详解】（1）根据右手定则，感应电流方向a 至b依题意得，棒刚要运动时，受摩擦力等于安培力：f=F A又有F A =BI 1L ，1BLvI R=联立解得：22B L vf R=（2）设棒的平均速度为v ，根据动量定理可得：02Ft ft mv --=-又有F BIL =，BLvI R=，x vt = 联立得：22mvRx B L =根据动能定理有：()21022A fx W m v --=- 根据功能关系有：Q =W A 得：Q =mv 2（3）丙图正确当磁场速度小于v 时，棒ab 静止不动；当磁场速度大于v 时，E=BLΔv ，棒ab 的加速度从零开始增加，a 棒<a 时，Δv 逐渐增大，电流逐渐增大，F A 逐渐增大，棒做加速度逐渐增大的加速运动； 当a 棒=a 时，Δv 保持不变，电流不变，F A 不变，棒ab 的加速度保持不变，开始做匀加速运动．4．如图所示，两条平行的金属导轨相距L =lm ，金属导轨的倾斜部分与水平方向的夹角为37°，整个装置处在竖直向下的匀强磁场中．金属棒MN 和PQ 的质量均为m =0.2kg ，电阻分别为R MN =1Ω和R PQ =2Ω．MN 置于水平导轨上，与水平导轨间的动摩擦因数μ=0.5，PQ 置于光滑的倾斜导轨上，两根金属棒均与导轨垂直且接触良好．从t =0时刻起，MN 棒在水平外力F 1的作用下由静止开始以a =1m /s 2的加速度向右做匀加速直线运动，PQ 则在平行于斜面方向的力F 2作用下保持静止状态．t =3s 时，PQ 棒消耗的电功率为8W ，不计导轨的电阻，水平导轨足够长，MN 始终在水平导轨上运动．求： （1）磁感应强度B 的大小；（2）t =0～3s 时间内通过MN 棒的电荷量； （3）求t =6s 时F 2的大小和方向；（4）若改变F 1的作用规律，使MN 棒的运动速度v 与位移s 满足关系：v =0.4s ，PQ 棒仍然静止在倾斜轨道上．求MN 棒从静止开始到s =5m 的过程中，系统产生的焦耳热．【答案】（1）B = 2T ；（2）q = 3C ；（3）F 2=-5.2N （负号说明力的方向沿斜面向下）（4）203Q J【解析】 【分析】t =3s 时，PQ 棒消耗的电功率为8W ，由功率公式P =I 2R 可求出电路中电流，由闭合电路欧姆定律求出感应电动势．已知MN 棒做匀加速直线运动，由速度时间公式求出t =3s 时的速度，即可由公式E =BLv 求出磁感应强度B ；根据速度公式v =at 、感应电动势公式E =BLv 、闭合电路欧姆定律和安培力公式F =BIL 结合，可求出PQ 棒所受的安培力大小，再由平衡条件求解F 2的大小和方向；改变F 1的作用规律时，MN 棒做变加速直线运动，因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比，可根据安培力的平均值求出安培力做功，系统产生的热量等于克服安培力，即可得解． 【详解】（1）当t =3s 时，设MN 的速度为v 1，则v 1=at =3m/s 感应电动势为：E 1=BL v 1 根据欧姆定律有：E 1=I (R MN + R PQ )根据P=I2R PQ代入数据解得：B=2T(2)当t＝6 s时，设MN的速度为v2，则速度为：v2＝at＝6 m/s感应电动势为：E2＝BLv2＝12 V根据闭合电路欧姆定律：224MN PQEI AR R==+安培力为：F安＝BI2L＝8 N规定沿斜面向上为正方向，对PQ进行受力分析可得：F2＋F安cos 37°＝mg sin 37°代入数据得：F2＝－5.2 N(负号说明力的方向沿斜面向下)(3)MN棒做变加速直线运动，当x＝5 m时，v＝0.4x＝0.4×5 m/s＝2 m/s因为速度v与位移x成正比，所以电流I、安培力也与位移x成正比，安培力做功：12023MN PQBLvW BL x JR R=-⋅⋅=-+安【点睛】本题是双杆类型，分别研究它们的情况是解答的基础，运用力学和电路．关键要抓住安培力与位移是线性关系，安培力的平均值等于初末时刻的平均值，从而可求出安培力做功．5．如图1所示，水平面上有两根足够长的光滑平行金属导轨MN和PQ，两导轨间距为l，电阻均可忽略不计。
在M和P之间接有阻值为R的定值电阻，导体杆ab质量为m、电阻为r，并与导轨接触良好。
整个装置处于方向竖直向上磁感应强度为B的匀强磁场中。
现给ab杆一个初速度v0，使杆向右运动。
（1）当ab杆刚好具有初速度v0时，求此时ab杆两端的电压U；a、b两端哪端电势高；（2）请在图2中定性画出通过电阻R的电流i随时间t变化规律的图象；（3）若将M和P之间的电阻R改为接一电容为C的电容器，如图3所示。
同样给ab杆一个初速度v0，使杆向右运动。
请分析说明ab杆的运动情况。
【答案】（1）0Bl RUR r=+v；a端电势高（2）（3）当ab杆以初速度v0开始切割磁感线时，产生感应电动势，电路开始给电容器充电，有电流通过ab杆，杆在安培力的作用下做减速运动，随着速度减小，安培力减小，加速度也减小，杆做加速度减小的减速运动。
当电容器两端电压与感应电动势相等时，充电结束，杆以恒定的速度做匀速直线运动。
【解析】 【分析】（1）求解产生感应电动势大小，根据全电路欧姆定律求解电流强度和电压，根据右手定则判断电势高低；（2）分析杆的受力情况和运动情况，确定感应电流变化情况，由此画出图象；（3）杆在向右运动过程中速度逐渐减小、由此分析安培力的变化，确定运动情况；根据动量定理求解最后的速度大小。
【详解】（1）ab 杆切割磁感线产生感应电动势： E = Bl v 0 根据全电路欧姆定律：EI R r=+ ab 杆两端电压即路端电压：U IR = 解得0Bl RU R r=+v ；a 端电势高。
（2）杆在向右运动过程中速度逐渐减小、感应电动势逐渐减小，根据闭合电路的欧姆定律可得感应电流逐渐减小，通过电阻R 的电流i 随时间变化规律的图象如图所示：（3）当ab 杆以初速度v 0开始切割磁感线时，产生感应电动势，电路开始给电容器充电，有电流通过ab 杆，杆在安培力的作用下做减速运动，随着速度减小，安培力减小，加速度也减小，杆做加速度减小的减速运动。
当电容器两端电压与感应电动势相等时，充电结束，杆以恒定的速度做匀速直线运动。
【点睛】对于电磁感应问题研究思路常常有两条：一条从力的角度，重点是分析安培力作用下物体的平衡问题；另一条是能量，分析电磁感应现象中的能量如何转化是关键。
6．如图(a)所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上．在区域Ⅰ内有方向垂直于斜面的匀强磁场，磁感应强度为B ；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t 的大小随时间t 变化的规律如图(b)所示．t ＝0时刻在轨道上端的金属细棒ab 从如图位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd 在位于区域I 内的导轨上由静止释放．在ab 棒运动到区域Ⅱ的下边界EF 处之前，cd 棒始终静止不动，两棒均与导轨接触良好．已知cd 棒的质量为m 、电阻为R ，ab 棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l ，在t ＝t x 时刻(t x 未知)ab 棒恰进入区域Ⅱ，重力加速度为g.求：图(a) 图(b)(1)通过cd棒电流的方向和区域Ⅰ内磁场的方向；(2)当ab棒在区域Ⅱ内运动时，cd棒消耗的电功率；(3)ab棒开始下滑的位置离EF的距离；(4)ab棒开始下滑至EF的过程中回路中产生的热量．【答案】(1)电流方向由d到c，区域Ⅰ内的磁场方向为垂直于斜面向上；(2)(3) (4)【解析】【详解】(1)由右手定则可知通过cd棒电流的方向为d到c；再由左手定则可判断区域Ⅰ内磁场垂直于斜面向上．(2)cd棒平衡，BIl＝mg sin θ，得cd棒消耗的电功率P＝I2R，得(3)ab棒在到达区域Ⅱ前做匀加速直线运动，cd棒始终静止不动，ab棒在到达区域Ⅱ前、后，回路中产生的感应电动势不变，则ab棒在区域Ⅱ中一定做匀速直线运动，可得，所以.ab棒在区域Ⅱ中做匀速直线运动的速度则ab棒开始下滑的位置离EF的距离(4)ab棒在区域Ⅱ中运动的时间ab 棒从开始下滑至EF 的总时间：ab 棒从开始下滑至EF 的过程中闭合回路中产生的热量：故本题答案是：(1)电流方向由d 到c ，区域Ⅰ内的磁场方向为垂直于斜面向上；(2) (3)(4)【点睛】题目中cd 棒一直处于静止状态，说明cd 棒受到的安培力是恒力并且大小应该和导体棒的重力分量相等，要结合并把握这个条件解题即可。
