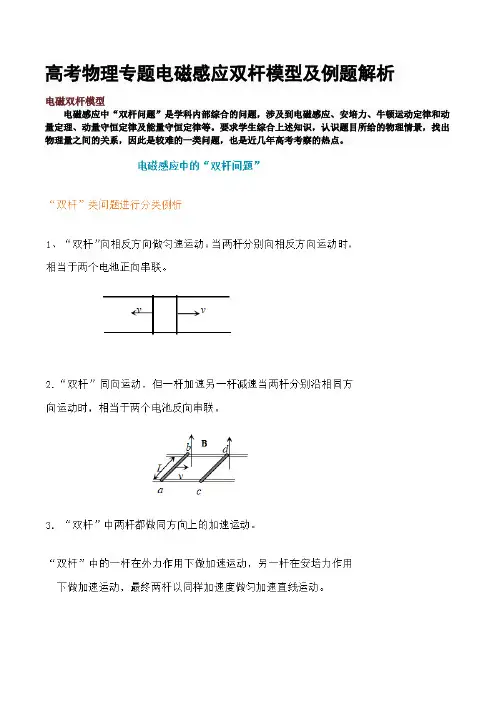

高考物理专题电磁感应双杆模型及例题解析
电磁双杆模型
电磁感应中“双杆问题”是学科内部综合的问题，涉及到电磁感应、安培力、牛顿运动定律和动量定理、动量守恒定律及能量守恒定律等。

要求学生综合上述知识，认识题目所给的物理情景，找出物理量之间的关系，因此是较难的一类问题，也是近几年高考考察的热点。

总结
电磁感应中“轨道”中的“双杆运动”问题，或者由于两杆的长度不同，或者由于两杆的速度不同，两杆产生的感应电动势往往不等。

两杆产生的感应电动势的方向是否相同，不是看空间方向（如力的方向），而是看回路中的方向，如相同，则相加，如相反，则相减，往往相反，则总电动势的方向为大者，感应电流的方向与总电动势方向相同。

两杆所受安培力的方向用左手定则分别判断。

运动中克服安培力做的功（功率）等于机械能转变为动能的功（功率），亦即等于焦耳热（焦耳热功率）。

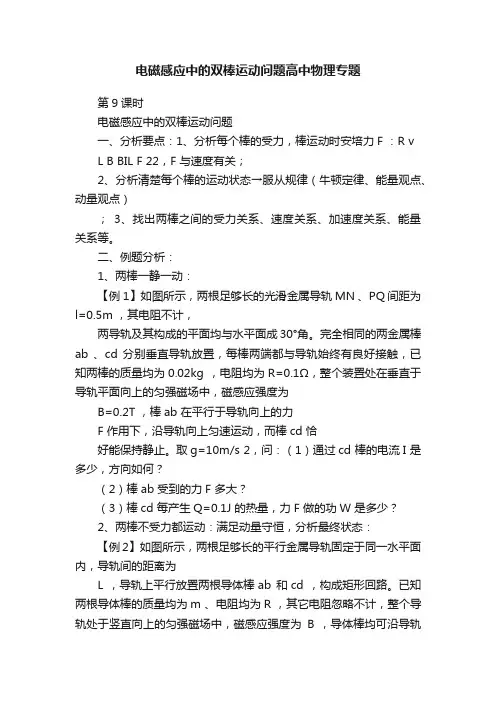

电磁感应中的双棒运动问题高中物理专题第9课时电磁感应中的双棒运动问题一、分析要点：1、分析每个棒的受力，棒运动时安培力F ：R vL B BIL F 22，F 与速度有关；2、分析清楚每个棒的运动状态→服从规律（牛顿定律、能量观点、动量观点）；3、找出两棒之间的受力关系、速度关系、加速度关系、能量关系等。

二、例题分析：1、两棒一静一动：【例1】如图所示，两根足够长的光滑金属导轨MN 、PQ 间距为l=0.5m ，其电阻不计，两导轨及其构成的平面均与水平面成30°角。

完全相同的两金属棒ab 、cd 分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒的质量均为0.02kg ，电阻均为R=0.1Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度为B=0.2T ，棒ab 在平行于导轨向上的力F 作用下，沿导轨向上匀速运动，而棒cd 恰好能保持静止。

取g=10m/s 2，问：（1）通过cd 棒的电流I 是多少，方向如何？（2）棒ab 受到的力F 多大？（3）棒cd 每产生Q=0.1J 的热量，力F 做的功W 是多少？2、两棒不受力都运动：满足动量守恒，分析最终状态：【例2】如图所示，两根足够长的平行金属导轨固定于同一水平面内，导轨间的距离为L ，导轨上平行放置两根导体棒ab 和cd ，构成矩形回路。

已知两根导体棒的质量均为m 、电阻均为R ，其它电阻忽略不计，整个导轨处于竖直向上的匀强磁场中，磁感应强度为B ，导体棒均可沿导轨无摩擦的滑行。

开始时，导体棒cd 静止、ab 有水平向右的初速度v 0，两导体棒在运动中始终不接触。

求：（1）开始时，导体棒ab 中电流的大小和方向？（2）cd 最大加速度？（3）棒cd 的最大速度？（4）在运动过程中产生的焦耳热？（5）棒cd 产生的热量？（6）当ab 棒速度变为43v 0时，cd 棒加速度的大小？（7）两棒距离减小的最大值？3、一杆在外力作用下做加速运动，另一杆在安培力作用下做加速运动，最终两杆以同样加速度做匀加速直线运动。

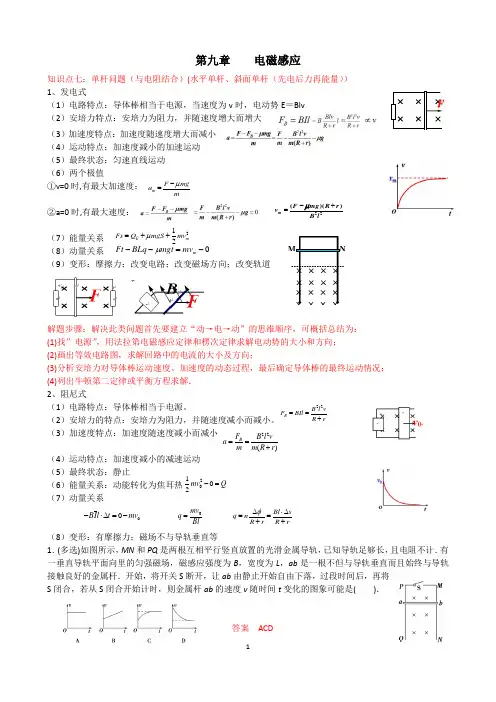

第九章 电磁感应知识点七：单杆问题（与电阻结合）(水平单杆、斜面单杆（先电后力再能量））1、发电式（1）电路特点：导体棒相当于电源，当速度为v 时，电动势E ＝Blv（2）安培力特点：安培力为阻力，并随速度增大而增大（3）加速度特点：加速度随速度增大而减小（4）运动特点：加速度减小的加速运动（5）最终状态：匀速直线运动（6）两个极值①v=0时,有最大加速度：②a=0时,有最大速度：（7）能量关系 （8）动量关系 （9）变形：摩擦力；改变电路；改变磁场方向；改变轨道解题步骤：解决此类问题首先要建立“动→电→动”的思维顺序，可概括总结为：(1)找”电源”，用法拉第电磁感应定律和楞次定律求解电动势的大小和方向；(2)画出等效电路图，求解回路中的电流的大小及方向；(3)分析安培力对导体棒运动速度、加速度的动态过程，最后确定导体棒的最终运动情况；(4)列出牛顿第二定律或平衡方程求解．2、阻尼式（1）电路特点：导体棒相当于电源。

（2）安培力的特点：安培力为阻力，并随速度减小而减小。

（3）加速度特点：加速度随速度减小而减小 （4）运动特点：加速度减小的减速运动（5）最终状态：静止 （6）能量关系：动能转化为焦耳热 （7）动量关系（8）变形：有摩擦力；磁场不与导轨垂直等1．(多选)如图所示，MN 和PQ 是两根互相平行竖直放置的光滑金属导轨，已知导轨足够长，且电阻不计．有一垂直导轨平面向里的匀强磁场，磁感应强度为B ，宽度为L ，ab 是一根不但与导轨垂直而且始终与导轨接触良好的金属杆．开始，将开关S 断开，让ab 由静止开始自由下落，过段时间后，再将S 闭合，若从S 闭合开始计时，则金属杆ab 的速度v 随时间t 变化的图象可能是( )．答案 ACD FN M m F mga m μ-=22-+=()()m F mg R r v B l μ212E mFs Q mgS mv μ=++0m Ft BLq mgt mv μ--=-22()B F B l v a m m R r ==+22B B l v F BIl R r ==+20102mv Q-=00BIl t mv -⋅∆=-0mv q Bl =Bl s q n R r R r φ∆⋅∆==++2、（单选）如图所示，足够长平行金属导轨倾斜放置，倾角为37 °，宽度为0.5 m ，电阻忽略不计，其上端接一小灯泡，电阻为1 Ω.一导体棒MN 垂直于导轨放置，质量为0.2 kg ，接入电路的电阻为1 Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8 T ．将导体棒MN 由静止释放，运动一段时间后，小灯泡稳定发光，此后导体棒MN 的运动速度以及小灯泡消耗的电功率分别为(重力加速度g 取10 m/s 2，sin 37°＝0.6)( )．答案 BA ．2.5 m/s 1 WB ．5 m/s 1 WC ．7.5 m/s 9 WD ．15 m/s 9 W3．(多选)如图所示，水平固定放置的足够长的U 形金属导轨处于竖直向上的匀强磁场中，在导轨上放着金属棒ab ，开始时ab 棒以水平初速度v 0向右运动，最后静止在导轨上，就导轨光滑和导轨粗糙的两种情况相比较，这个过程( )．答案 ACA ．安培力对ab 棒所做的功不相等B ．电流所做的功相等C ．产生的总内能相等D ．通过ab 棒的电荷量相等4．(单选)如图，足够长的U 型光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN 与PQ 平行且间距为L ，导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计．金属棒ab 由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为R ，当流过ab 棒某一横截面的电量为q 时，棒的速度大小为v ，则金属棒ab 在这一过程中( )．答案 BA ．运动的平均速度大小为12vB ．下滑的位移大小为qR BLC ．产生的焦耳热为qBLvD ．受到的最大安培力大小为B 2L 2v R sin θ5．(多选)如图所示，相距为L 的两条足够长的光滑平行金属导轨与水平面的夹角为θ，上端接有定值电阻R ，匀强磁场垂直于导轨平面，磁感应强度为B .将质量为m 的导体棒由静止释放，当速度达到v 时开始匀速运动，此时对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率恒为P ，导体棒最终以2v 的速度匀速运动．导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g .下列选项正确的是( )．答案 ACA ．P ＝2mgv sin θB ．P ＝3mgv sin θC ．当导体棒速度达到v 2时加速度大小为g 2sin θD ．在速度达到2v 以后匀速运动的过程中，R 上产生的焦耳热等于拉力所做的功6、（单选）如图所示，两光滑平行导轨水平放置在匀强磁场中，磁场垂直导轨所在平面，金属棒ab 可沿导轨自由滑动，导轨一端连接一个定值电阻R ，金属棒和导轨电阻不计．现将金属棒沿导轨由静止向右拉，若保持拉力F 恒定，经时间t 1后速度为v ，加速度为a 1，最终以速度2v 做匀速运动；若保持拉力的功率P 恒定，棒由静止经时间t 2后速度为v ，加速度为a 2，最终也以速度2v 做匀速运动，则( )．答案 BA ．t 2＝t 1B ．t 1>t 2C ．a 2＝2a 1D ．a 2＝5a 17． (多选)如图所示，足够长的光滑导轨倾斜放置，其下端连接一个定值电阻R ，匀强磁场垂直于导轨所在平面，将ab 棒在导轨上无初速度释放，当ab 棒下滑到稳定状态时，速度为v ，电阻R 上消耗的功率为P .导轨和导体棒电阻不计．下列判断正确的是( )．A ．导体棒的a 端比b 端电势低 答案 BDB ．ab 棒在达到稳定状态前做加速度减小的加速运动C ．若磁感应强度增大为原来的2倍，其他条件不变，则ab 棒下滑到稳定状态时速度将变为原来的12D ．若换成一根质量为原来2倍的导体棒，其他条件不变，则ab 棒下滑到稳定状态时的功率将变为原来的4倍8．(单选)如图所示，足够长的光滑金属导轨MN 、PQ 平行放置，且都倾斜着与水平面成夹角θ.在导轨的最上端M 、P 之间接有电阻R ，不计其他电阻．导体棒ab 从导轨的最底端冲上导轨，当没有磁场时，ab 上升的最大高度为H ；若存在垂直导轨平面的匀强磁场时，ab 上升的最大高度为h .在两次运动过程中ab 都与导轨保持垂直，且初速度都相等．关于上述情景，下列说法正确的是( )．A ．两次上升的最大高度相比较为H <hB ．有磁场时导体棒所受合力的功等于无磁场时合力的功C ．有磁场时，电阻R 产生的焦耳热为12mv 20D ．有磁场时，ab 上升过程的最小加速度大于g sin θ 答案 B9．如图所示，两根平行金属导轨固定在同一水平面内，间距为l ，导轨左端连接一个电阻．一根质量为m 、电阻为r 的金属杆ab 垂直放置在导轨上．在杆的右方距杆为d 处有一个匀强磁场，磁场方向垂直于轨道平面向下，磁感应强度为B .对杆施加一个大小为F 、方向平行于导轨的恒力，使杆从静止开始运动，已知杆到达磁场区域时速度为v ，之后进入磁场恰好做匀速运动．不计导轨的电阻，假定导轨与杆之间存在恒定的阻力．求(1)导轨对杆ab 的阻力大小f ；(2)杆ab 中通过的电流及其方向；(3)导轨左端所接电阻的阻值R .答案 (1)F －mv 22d (2)mv 22Bld a →b (3)2B 2l 2d mv －r（1）杆进入磁场前做匀加速运动，有① ② 解得导轨对杆的阻力③ （2）杆进入磁场后做匀速运动，有④ 杆ab 所受的安培力⑤ 解得杆ab 中通过的电流⑥ 杆中的电流方向自a 流向b⑦ （3）杆产生的感应电动势⑧ 杆中的感应电流⑨解得导轨左端所接电阻阻值⑩ 10．如图甲所示．一对平行光滑轨道放置在水平面上，两轨道间距l ＝0.20 m ，电阻R ＝1.0 Ω；有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，整个装置处于磁感应强度B ＝0.5 T 的匀强磁场中，磁场方向垂直轨道面向下．现在一外力F 沿轨道方向拉杆，使之做匀加速运动，测得力F 与时间t 的关系如图乙所示．求杆的质量m 和加速度a .答案 0.1 kg 10 m/s 2解:导体杆在轨道上做匀加速直线运动,用表示其速度,t 表示时间,则有:①杆切割磁力线,将产生感应电动势:② 在杆、轨道和电阻的闭合回路中产生电流③杆受到的安培力的④ 根据牛顿第二定律,有⑤ 联立以上各式,得⑥ 由图线上取两点代入⑥式,可计算得出:,答:杆的质量为,其加速度为.11、如图所示，质量m1＝0.1 kg，电阻R1＝0.3 Ω，长度l＝0.4 m的导体棒ab横放在U型金属框架上．框架质量m2＝0.2 kg，放在绝缘水平面上，与水平面间的动摩擦因数μ＝0.2.相距0.4 m的MM′、NN′相互平行，电阻不计且足够长．电阻R2＝0.1 Ω的MN垂直于MM′.整个装置处于竖直向上的匀强磁场中，磁感应强度B＝0.5 T．垂直于ab施加F＝2 N的水平恒力，ab从静止开始无摩擦地运动，始终与MM′、NN′保持良好接触．当ab运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10 m/s2.(1)求框架开始运动时ab速度v的大小；(2)从ab开始运动到框架开始运动的过程中，MN上产生的热量Q＝0.1 J，求该过程ab位移x的大小．答案(1)6 m/s(2)1.1 m（1）ab对框架的压力① 框架受水平面的支持力②依题意，最大静摩擦力等于滑动摩擦力，则框架受到最大静摩擦力③ab中的感应电动势④ MN中电流⑤MN受到的安培力⑥ 框架开始运动时⑦ 由上述各式代入数据解得⑧（2）闭合回路中产生的总热量⑨ 由能量守恒定律，得⑩代入数据解得⑪12、如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ＝30°角固定，M、P之间接电阻箱R，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B＝0.5 T．质量为m的金属杆ab水平放置在轨道上，其接入电路的电阻值为r.现从静止释放杆ab，测得其在下滑过程中的最大速度为v m.改变电阻箱的阻值R，得到v m与R的关系如图乙所示．已知轨道间距为L＝2 m，重力加速度g取10 m/s2，轨道足够长且电阻不计．(1)当R＝0时，求杆ab匀速下滑过程中产生的感应电动势E的大小及杆中电流的方向；(2)求杆ab的质量m和阻值r；(3)当R＝4 Ω时，求回路瞬时电功率每增加1 W的过程中合外力对杆做的功W.答案(1)2 V b→a(2)0.2 kg 2 Ω(3)0.6 J解:(1)由图可以知道,当时,杆最终以匀速运动,产生电动势由右手定则判断得知,杆中电流方向从(2)设最大速度为v,杆切割磁感线产生的感应电动势由闭合电路的欧姆定律:杆达到最大速度时满足计算得出:由图象可以知道:斜率为,纵截距为, 得到:计算得出:,(3)根据题意:,得,则由动能定理得联立得代入计算得出13．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成θ＝30°角固定，两轨道间距为L ＝1 m ．质量为m 的金属杆ab 垂直放置在轨道上，其阻值忽略不计．空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B ＝0.5 T ．P 、M 间接有阻值为R 1的定值电阻，Q 、N 间接电阻箱R .现从静止释放ab ，改变电阻箱的阻值R ，测得最大速度为v m ，得到1v m 与1R 的关系如图乙所示．若轨道足够长且电阻不计，重力加速度g 取10 m/s 2.求： (1)金属杆的质量m 和定值电阻的阻值R 1； (2)当电阻箱R 取4 Ω时，且金属杆ab 运动的加速度为12g sin θ时，此时金属杆ab 运动的速度；(3)当电阻箱R 取4 Ω时，且金属杆ab 运动的速度为v m 2时，定值电阻R 1消耗的电功率．解析 (1)总电阻为R 总＝R 1R /(R 1＋R )，电路的总电流I ＝BLv /R 总 当达到最大速度时金属棒受力平衡，有mg sin θ＝BIL ＝B 2L 2v m R 1R (R 1＋R )，1v m ＝B 2L 2mgR sin θ＋B 2L 2mgR 1sin θ，根据图象代入数据，可以得到金属杆的质量m ＝0.1 kg ，R 1＝1 Ω. (2)金属杆ab 运动的加速度为12g sin θ时，I ′＝BLv ′/R 总 根据牛顿第二定律得mg sin θ－BI ′L ＝ma即mg sin θ－B 2L 2v ′R 1R (R 1＋R )＝12mg sin θ，代入数据，得到v ′＝0.8 m/s. (3)当电阻箱R 取4 Ω时，根据图象得到v m ＝1.6 m/s ，则v ＝v m 2＝0.8 m/s ，P ＝E 2R 1＝B 2L 2v 2R 1＝0.16 W.14．如图所示，竖直平面内有无限长，不计电阻的两组平行光滑金属导轨，宽度均为L ＝0.5 m ，上方连接一个阻值R ＝1 Ω的定值电阻，虚线下方的区域内存在磁感应强度B ＝2 T 的匀强磁场．完全相同的两根金属杆1和2靠在导轨上，金属杆与导轨等宽且与导轨接触良好，电阻均为r ＝0.5 Ω.将金属杆1固定在磁场的上边缘(仍在此磁场内)，金属杆2从磁场边界上方h 0＝0.8 m 处由静止释放，进入磁场后恰做匀速运动．(g 取10 m/s 2)(1)求金属杆的质量m 为多大？(2)若金属杆2从磁场边界上方h 1＝0.2 m 处由静止释放，进入磁场经过一段时间后开始做匀速运动．在此过程中整个回路产生了1.4 J 的电热，则此过程中流过电阻R 的电荷量q 为多少？解析 (1)金属杆2进入磁场前做自由落体运动，则v m ＝2gh 0＝4 m/s金属杆2进入磁场后受两个力而处于平衡状态，即mg ＝BIL ，且E ＝BLv m ，I ＝E 2r ＋R解得m ＝B 2L 2v m 2r ＋R g ＝22×0.52×42×0.5＋1×10kg ＝0.2 kg. (2)金属杆2从下落到再次匀速运动的过程中，设金属杆2在磁场内下降h 2，由能量守恒定律得 mg (h 1＋h 2)＝12mv 2m ＋Q 解得h 2＝12mv 2m ＋Q mg －h 1＝0.2×42＋2×1.42×0.2×10 m －0.2 m ＝1.3 m 金属杆2进入磁场到匀速运动的过程中，感应电动势和感应电流的平均值分别为E ＝BLh 2t 2，I ＝E 2r ＋R 故流过电阻R 的电荷量q ＝It 2 联立解得q ＝BLh 22r ＋R ＝2×0.5×1.32×0.5＋1C ＝0.65 C.15．如图12(a)所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上．在区域Ⅰ内有方向垂直于斜面的匀强磁场，磁感应强度为B ；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t 的大小随时间t 变化的规律如图(b)所示．t ＝0时刻在轨道上端的金属棒ab 从如图所示位置由静止开始沿导轨下滑，同时下端的另一金属棒cd 在位于区域Ⅰ内的导轨上由静止释放．在ab 棒运动到区域Ⅱ的下边界EF 处之前，cd 棒始终静止不动，两棒均与导轨接触良好．已知cd棒的质量为m 、电阻为R ，ab 棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l ，在t ＝t x 时刻(t x 未知)ab 棒恰进入区域Ⅱ，重力加速度为g .求：(1)通过cd 棒电流的方向和区域Ⅰ内磁场的方向；(2)当ab 棒在区域Ⅱ内运动时cd 棒消耗的电功率；(3)ab 棒开始下滑的位置离EF 的距离；(4)ab 棒从开始下滑至EF 的过程中回路中产生的热量．解析 (1)由楞次定律知通过cd 棒的电流方向为d →c 区域Ⅰ内磁场方向为垂直于纸面向上．(2)对cd 棒：F 安＝BIl ＝mg sin θ，所以通过cd 棒的电流大小I ＝mg sin θBl 当ab 棒在区域Ⅱ内运动时cd 棒消耗的电功率 P ＝I 2R ＝m 2g 2R sin 2θB 2l 2. (3)ab 棒在到达区域Ⅱ前做匀加速直线运动，加速度a ＝g sin θ cd 棒始终静止不动，ab 棒在到达区域Ⅱ前、后回路中产生的感应电动势不变，则ab 棒在区域Ⅱ中一定做匀速直线运动，可得ΔΦΔt ＝Blv t ，即B ·2l ·l t x ＝Blg sin θt x ，所以t x ＝2l g sin θ ab 棒在区域Ⅱ中做匀速直线运动的速度v t ＝2gl sin θ 则ab 棒开始下滑的位置离EF 的距离h ＝12at 2x ＋2l ＝3l . (4)ab 棒在区域Ⅱ中运动的时间t 2＝2l v t＝2lg sin θ ab 棒从开始下滑至EF 的总时间t ＝t x ＋t 2＝22lg sin θ，E ＝Blv t ＝Bl 2gl sin θ ab 棒从开始下滑至EF 的过程中闭合回路产生的热量Q ＝EIt ＝4mgl sin θ.16．如图所示，两根正对的平行金属直轨道MN 、M ´N ´位于同一水平面上，两轨道之间的距离l=0.50m ．轨道的MM ´端之间接一阻值R=0.40Ω的定值电阻，NN ´端与两条位于竖直面内的半圆形光滑金属轨道NP 、N ´P ´平滑连接，两半圆轨道的半径均为R 0=0.50m ．直轨道的右端处于竖直向下、磁感应强度B=0.64 T 的匀强磁场中，磁场区域的宽度d=0.80m ，且其右边界与NN ´重合．现有一质量m =0.20kg 、电阻r =0.10Ω的导体杆ab 静止在距磁场的左边界s=2.0m 处．在与杆垂直的水平恒力F=2.0N 的作用下ab 杆开始运动，当运动至磁场的左边界时撤去F ，结果导体杆ab 恰好能以最小速度通过半圆形轨道的最高点PP ´．已知导体杆ab 在运动过程中与轨道接触良好，且始终与轨道垂直，导体杆ab 与直轨道之间的动摩擦因数μ=0.10，轨道的电阻可忽略不计，取g =10m/s 2，求：⑴导体杆刚进入磁场时，通过导体杆上的电流大小和方向；⑵导体杆穿过磁场的过程中通过电阻R 上的电荷量；⑶导体杆穿过磁场的过程中整个电路中产生的焦耳热．解:(1)设导体杆在F 的作用下运动至磁场的左边界时的速度为,根据动能定理则有:导体杆刚进入磁场时产生的感应电动势为:此时通过导体杆上的电流大小为:(或 根据右手定则可以知道,电流方向为由b 向a (2)设导体杆在磁场中运动的时间为t,产生的感应电动势的平均值为,则有: 通过电阻R 的感应电流的平均值为:通过电阻R 的电荷量为:(或 (3)设导体杆离开磁场时的速度大小为,运动到圆轨道最高点的速度为,因导体杆恰好能通过半圆形轨道的最高点,根据牛顿第二定律对导体杆在轨道最高点时有:对于导体杆从运动至的过程,根据机械能守恒定律有:计算得出:导体杆穿过磁场的过程中损失的机械能为:此过程中电路中产生的焦耳热为:知识点八：单杆问题（与电容器结合）电容有外力充电式（1）电路特点：导体为发电边；电容器被充电。

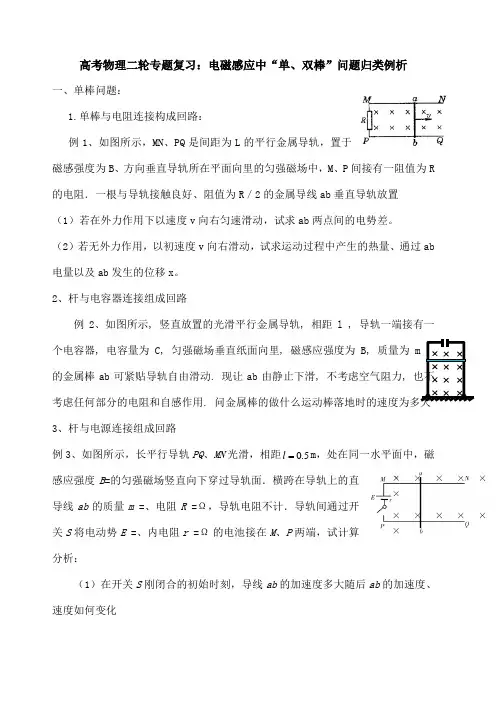

高考物理二轮专题复习：电磁感应中“单、双棒”问题归类例析一、单棒问题：1.单棒与电阻连接构成回路：例1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感强度为B 、方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻．一根与导轨接触良好、阻值为R ／2的金属导线ab 垂直导轨放置（1）若在外力作用下以速度v 向右匀速滑动，试求ab 两点间的电势差。

（2）若无外力作用，以初速度v 向右滑动，试求运动过程中产生的热量、通过ab 电量以及ab 发生的位移x 。

2、杆与电容器连接组成回路例2、如图所示, 竖直放置的光滑平行金属导轨, 相距l , 导轨一端接有一个电容器, 电容量为C, 匀强磁场垂直纸面向里, 磁感应强度为B, 质量为m 的金属棒ab 可紧贴导轨自由滑动. 现让ab 由静止下滑, 不考虑空气阻力, 也不考虑任何部分的电阻和自感作用.多大？3、杆与电源连接组成回路例3、如图所示，长平行导轨PQ 、MN 光滑，相距5.0 l m ，处在同一水平面中，磁感应强度匀强磁场竖直向下穿过导轨面．横跨在导轨上的直导线ab 的质量m =0.1kg 、电阻R =0.8Ω，导轨电阻不计．导轨间通过开关S 将电动势E =1.5V 、内电阻r =0.2Ω的电池接在M 、P 两端，试计算分析：（1）在开关S 刚闭合的初始时刻，导线ab 的加速度多大？随后ab 的加速度、速度如何变化？（2）在闭合开关S 后，怎样才能使ab 以恒定的速度υ =7.5m/s 沿导轨向右运动？试描述这时电路中的能量转化情况（通过具体的数据计算说明）． 二、双杆问题：1、双杆所在轨道宽度相同——常用动量守恒求稳定速度例4、两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L 。

导轨上面横放着两根导体棒ab 和cd ，构成矩形回路，如图所示．两根导体棒的质量皆为m ，电阻皆为R ，回路中其余部分的电阻可不计．在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B ．设两导体棒均可沿导轨无摩擦地滑行．开始时，棒cd 静止，棒ab 有指向棒cd 的初速度v 0．若两导体棒在运动中始终不接触，求：（1）在运动中产生的焦耳热最多是多少．（2）当ab 棒的速度变为初速度的3/4时，cd 棒的加速度是多少？例5、如图所示，两根平行的金属导轨，固定在同一水平面上，磁感应强度B =0.50T 的匀强磁场与导轨所在平面垂直，导轨的电阻很小，可忽略不计。

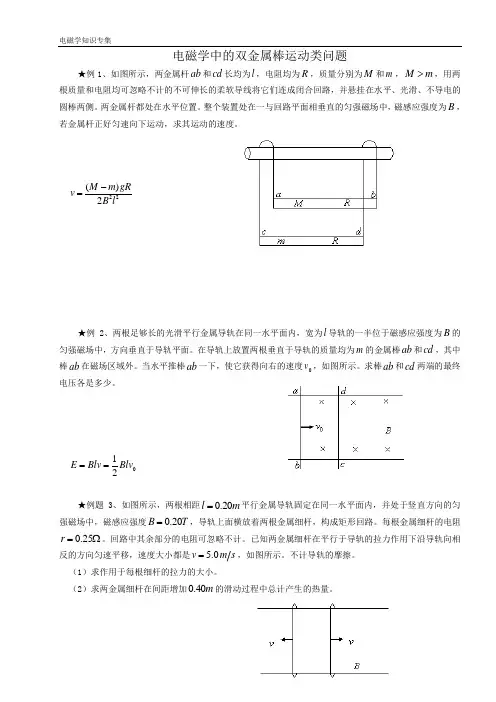

电磁学中的双金属棒运动类问题★例1、如图所示，两金属杆ab 和cd 长均为l ，电阻均为R ，质量分别为M 和m ，M m >，用两根质量和电阻均可忽略不计的不可伸长的柔软导线将它们连成闭合回路，并悬挂在水平、光滑、不导电的圆棒两侧。

两金属杆都处在水平位置。

整个装置处在一与回路平面相垂直的匀强磁场中，磁感应强度为B ，若金属杆正好匀速向下运动，求其运动的速度。

22()2M m gRv B l -=★例2、两根足够长的光滑平行金属导轨在同一水平面内，宽为l 导轨的一半位于磁感应强度为B 的匀强磁场中，方向垂直于导轨平面。

在导轨上放置两根垂直于导轨的质量均为m 的金属棒ab 和cd ，其中棒ab 在磁场区域外。

当水平推棒ab 一下，使它获得向右的速度0v ，如图所示。

求棒ab 和cd 两端的最终电压各是多少。

012E Blv Blv ==★例题3、如图所示，两根相距0.20l m =平行金属导轨固定在同一水平面内，并处于竖直方向的匀强磁场中，磁感应强度0.20B T =，导轨上面横放着两根金属细杆，构成矩形回路。

每根金属细杆的电阻0.25r =Ω。

回路中其余部分的电阻可忽略不计。

已知两金属细杆在平行于导轨的拉力作用下沿导轨向相反的方向匀速平移，速度大小都是 5.0v m s =，如图所示。

不计导轨的摩擦。

（1）求作用于每根细杆的拉力的大小。

（2）求两金属细杆在间距增加0.40m 的滑动过程中总计产生的热量。

★拓展1： 如图所示，在水平面上有两条平行导电导轨MN 、PQ ，导轨间距离为l ，匀强磁场垂直于导轨所在的平面（纸面）向里，磁感应强度大小为B ，两根金属杆甲、乙摆在导轨上，与导轨垂直，它们的质量和电阻分别为1m 、2m 和1R 、2R ，两杆与导轨接触良好，与导轨间的动摩擦因数为μ，已知甲杆被外力拖动以恒定的速度沿导轨运动；达到稳定状态时，乙杆也以恒定速度沿导轨运动，导轨的电阻可忽略不计，求此时乙杆克服摩擦力做功的功率。

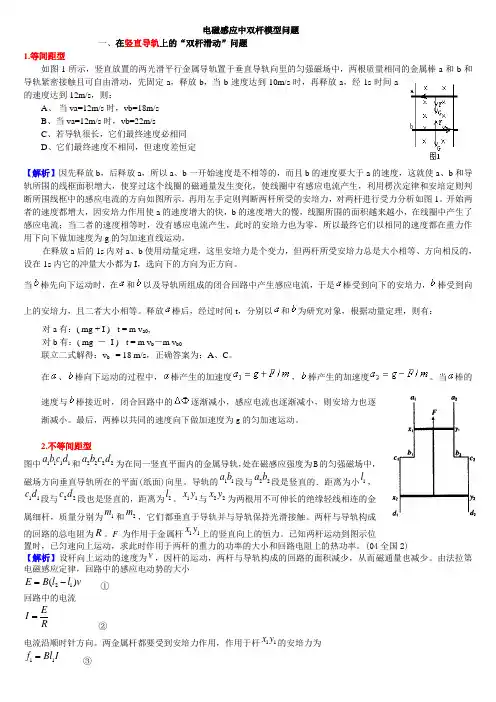

电磁感应中双杆模型问题一、在竖直导轨上的“双杆滑动”问题1.等间距型如图1所示，竖直放置的两光滑平行金属导轨置于垂直导轨向里的匀强磁场中，两根质量相同的金属棒a 和b 和导轨紧密接触且可自由滑动，先固定a ，释放b ，当b 速度达到10m/s 时，再释放a ，经1s 时间a 的速度达到12m/s ，则：A 、 当va=12m/s 时，vb=18m/sB 、当va=12m/s 时，vb=22m/sC 、若导轨很长，它们最终速度必相同D 、它们最终速度不相同，但速度差恒定【解析】因先释放b ，后释放a ，所以a 、b 一开始速度是不相等的，而且b 的速度要大于a 的速度，这就使a 、b 和导轨所围的线框面积增大，使穿过这个线圈的磁通量发生变化，使线圈中有感应电流产生，利用楞次定律和安培定则判断所围线框中的感应电流的方向如图所示。

再用左手定则判断两杆所受的安培力，对两杆进行受力分析如图1。

开始两者的速度都增大，因安培力作用使a 的速度增大的快，b 的速度增大的慢，线圈所围的面积越来越小，在线圈中产生了感应电流；当二者的速度相等时，没有感应电流产生，此时的安培力也为零，所以最终它们以相同的速度都在重力作用下向下做加速度为g 的匀加速直线运动。

在释放a 后的1s 内对a 、b 使用动量定理，这里安培力是个变力，但两杆所受安培力总是大小相等、方向相反的，设在1s 内它的冲量大小都为I ，选向下的方向为正方向。

当棒先向下运动时，在和以及导轨所组成的闭合回路中产生感应电流，于是棒受到向下的安培力，棒受到向上的安培力，且二者大小相等。

释放棒后，经过时间t ，分别以和为研究对象，根据动量定理，则有：对a 有：( mg + I ) · t = m v a0, 对b 有：( mg － I ) · t = m v b －m v b0联立二式解得：v b = 18 m/s ，正确答案为：A 、C 。

在、棒向下运动的过程中，棒产生的加速度，棒产生的加速度。

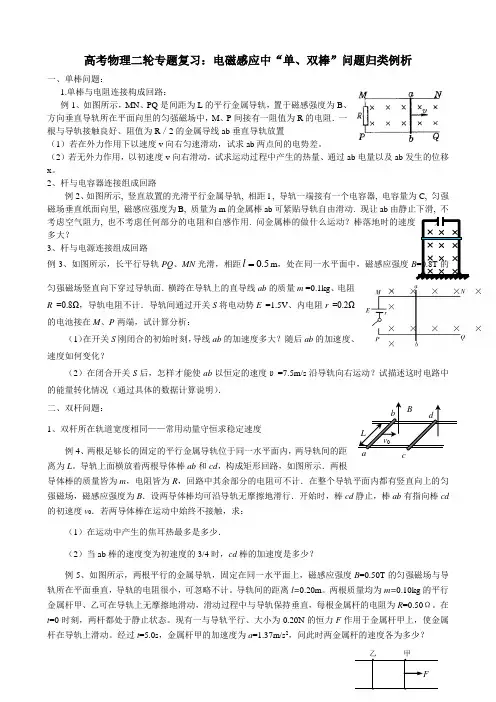

高考物理二轮专题复习：电磁感应中“单、双棒”问题归类例析一、单棒问题：1.单棒与电阻连接构成回路：例1、如图所示，MN、PQ是间距为L的平行金属导轨，置于磁感强度为B、方向垂直导轨所在平面向里的匀强磁场中，M、P间接有一阻值为R 的电阻．一根与导轨接触良好、阻值为R／2的金属导线ab垂直导轨放置（1）若在外力作用下以速度v向右匀速滑动，试求ab两点间的电势差。

（2）若无外力作用，以初速度v向右滑动，试求运动过程中产生的热量、通过ab 电量以及ab发生的位移x。

2、杆与电容器连接组成回路例2、如图所示, 竖直放置的光滑平行金属导轨, 相距l , 导轨一端接有一个电容器, 电容量为C, 匀强磁场垂直纸面向里, 磁感应强度为B, 质量为的金属棒ab可紧贴导轨自由滑动.现让ab由静止下滑, 不考虑空气阻力, 也不考虑任何部分的电阻和自感作用. 问金属棒的做什么运动棒落地时的速度为多大3、杆与电源连接组成回路例3、如图所示，长平行导轨PQ、MN光滑，相距5.0l m，处在同一水平面中，磁感应强度B=的匀强磁场竖直向下穿过导轨面．横跨在导轨上的直导线ab的质量m =、电阻R=Ω，导轨电阻不计．导轨间通过开关S将电动势E =、内电阻r =Ω的电池接在M、P两端，试计算分析：（1）在开关S刚闭合的初始时刻，导线ab的加速度多大随后ab的加速度、速度如何变化（2）在闭合开关S 后，怎样才能使ab 以恒定的速度υ =s 沿导轨向右运动试描述这时电路中的能量转化情况（通过具体的数据计算说明）． 二、双杆问题：1、双杆所在轨道宽度相同——常用动量守恒求稳定速度例4、两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L 。

导轨上面横放着两根导体棒ab 和cd ，构成矩形回路，如图所示．两根导体棒的质量皆为m ，电阻皆为R ，回路中其余部分的电阻可不计．在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B ．设两导体棒均可沿导轨无摩擦地滑行．开始时，棒cd 静止，棒ab 有指向棒cd 的初速度v 0．若两导体棒在运动中始终不接触，求：（1）在运动中产生的焦耳热最多是多少．（2）当ab 棒的速度变为初速度的3/4时，cd 棒的加速度是多少例5、如图所示，两根平行的金属导轨，固定在同一水平面上，磁感应强度B =的匀强磁场与导轨所在平面垂直，导轨的电阻很小，可忽略不计。

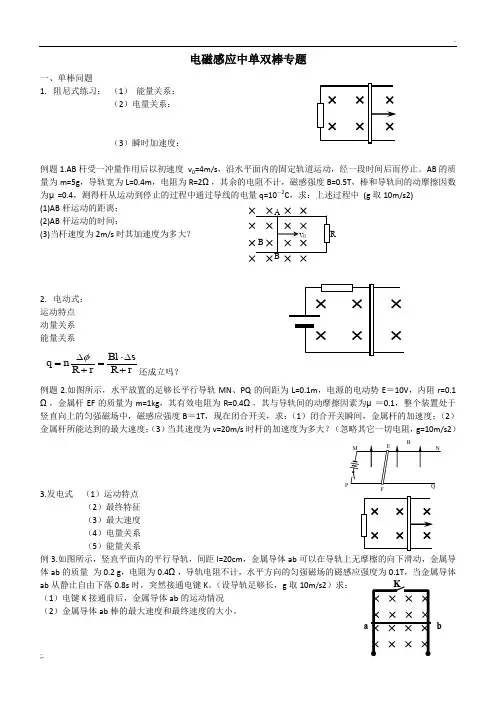

F 电磁感应中单双棒专题一、单棒问题1. 阻尼式练习： （1） 能量关系：（2）电量关系：（3）瞬时加速度：例题1.AB 杆受一冲量作用后以初速度 v 0=4m/s ，沿水平面内的固定轨道运动，经一段时间后而停止。

AB 的质量为m=5g ，导轨宽为L=0.4m ，电阻为R=2Ω，其余的电阻不计，磁感强度B=0.5T ，棒和导轨间的动摩擦因数为μ=0.4，测得杆从运动到停止的过程中通过导线的电量q=10－2C ，求：上述过程中 (g 取10m/s2) (1)AB 杆运动的距离； (2)AB 杆运动的时间；(3)当杆速度为2m/s 时其加速度为多大？2. 电动式： 运动特点 动量关系 能量关系Bl sq nR r R r φ∆⋅∆==++还成立吗？例题2.如图所示，水平放置的足够长平行导轨MN 、PQ 的间距为L=0.1m ，电源的电动势E ＝10V ，内阻r=0.1Ω，金属杆EF 的质量为m=1kg ，其有效电阻为R=0.4Ω，其与导轨间的动摩擦因素为μ＝0.1，整个装置处于竖直向上的匀强磁场中，磁感应强度B ＝1T ，现在闭合开关，求：（1）闭合开关瞬间，金属杆的加速度；（2）金属杆所能达到的最大速度；（3）当其速度为v=20m/s 时杆的加速度为多大？（忽略其它一切电阻，g=10m/s2）3.发电式 （1）运动特点 （2）最终特征 （3）最大速度（4）电量关系 （5）能量关系例3.如图所示，竖直平面内的平行导轨，间距l=20cm ，金属导体ab 可以在导轨上无摩檫的向下滑动，金属导体ab 的质量 为0.2 g ，电阻为0.4Ω，导轨电阻不计，水平方向的匀强磁场的磁感应强度为0.1T ，当金属导体ab 从静止自由下落0.8s 时，突然接通电键K 。

（设导轨足够长，g 取10m/s2）求： （1）电键K 接通前后，金属导体ab 的运动情况（2）金属导体ab 棒的最大速度和最终速度的大小。

vFa b二、含容式单棒问题 1.放电式 运动特点 最终特征最大速度22m BlCEv m B l C =+安培力对导体棒的冲量 22m mBlCE I mv m B l C ==+安安培力对导体棒做的功 22221()22()m m BlCE W mv m B l C ==+安2.无外力充电式 运动特点最终速度 022mv v m B l C =+2. 有外力充电式v 0三．无外力双棒问题 1.无外力等距式 电流 动量 能量2.无外力不等距式 电流特点 运动特点 动量规律两棒最终速度21222122110m l v v m l m l =+12122122120m l l v v m l m l =+例题4如图所示，abcde 和/////e d c b a 为两平行的光滑轨道，其中abcd 和/////e d c b a 部分为处于水平面内的导轨，ab 与a /b 的间距为cd 与d c /间距的2倍，de 、e d /部分为与水平导轨部分处于竖直向上的匀强磁场中，弯轨部分处于匀强磁场外。

第9课时电磁感应中的双棒运动问题一、分析要点：1、分析每个棒的受力，棒运动时安培力F ：R vL B BIL F 22，F 与速度有关；2、分析清楚每个棒的运动状态→服从规律（牛顿定律、能量观点、动量观点）； 3、找出两棒之间的受力关系、速度关系、加速度关系、能量关系等。

二、例题分析：1、两棒一静一动：【例1】如图所示，两根足够长的光滑金属导轨MN 、PQ 间距为l=0.5m ，其电阻不计，两导轨及其构成的平面均与水平面成30°角。

完全相同的两金属棒ab 、cd 分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒的质量均为0.02kg ，电阻均为R=0.1Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度为B=0.2T ，棒ab 在平行于导轨向上的力F 作用下，沿导轨向上匀速运动，而棒cd 恰好能保持静止。

取g=10m/s 2，问：（1）通过cd 棒的电流I 是多少，方向如何？（2）棒ab 受到的力F 多大？（3）棒cd 每产生Q=0.1J 的热量，力F 做的功W 是多少？2、两棒不受力都运动：满足动量守恒，分析最终状态：【例2】如图所示，两根足够长的平行金属导轨固定于同一水平面内，导轨间的距离为L ，导轨上平行放置两根导体棒ab 和cd ，构成矩形回路。

已知两根导体棒的质量均为m 、电阻均为R ，其它电阻忽略不计，整个导轨处于竖直向上的匀强磁场中，磁感应强度为B ，导体棒均可沿导轨无摩擦的滑行。

开始时，导体棒cd 静止、ab 有水平向右的初速度v 0，两导体棒在运动中始终不接触。

求：（1）开始时，导体棒ab 中电流的大小和方向？（2）cd 最大加速度？（3）棒cd 的最大速度？（4）在运动过程中产生的焦耳热？（5）棒cd 产生的热量？（6）当ab 棒速度变为43v 0时，cd 棒加速度的大小？（7）两棒距离减小的最大值？3、一杆在外力作用下做加速运动，另一杆在安培力作用下做加速运动，最终两杆以同样加速度做匀加速直线运动。

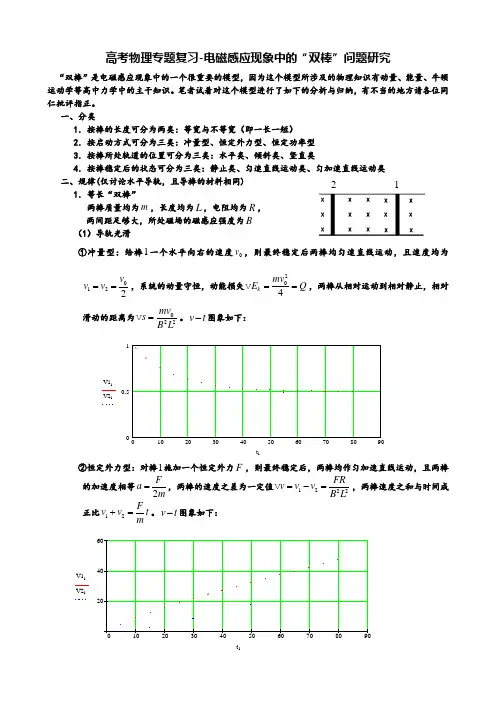

高考物理专题复习-电磁感应现象中的“双棒”问题研究“双棒”是电磁感应现象中的一个很重要的模型，因为这个模型所涉及的物理知识有动量、能量、牛顿运动学等高中力学中的主干知识。

笔者试着对这个模型进行了如下的分析与归纳，有不当的地方请各位同仁批评指正。

一、分类1．按棒的长度可分为两类：等宽与不等宽（即一长一短）2．按启动方式可分为三类：冲量型、恒定外力型、恒定功率型3．按棒所处轨道的位置可分为三类：水平类、倾斜类、竖直类4．按棒稳定后的状态可分为三类：静止类、匀速直线运动类、匀加速直线运动类二、规律(仅讨论水平导轨，且导棒的材料相同) 1．等长“双棒”两棒质量均为m ，长度均为L ，电阻均为R ，两间距足够大，所处磁场的磁感应强度为B（1）导轨光滑①冲量型：给棒1一个水平向右的速度0v ，则最终稳定后两棒均匀速直线运动，且速度均为0122v v v ==，系统的动量守恒，动能损失204k mv E Q ==，两棒从相对运动到相对静止，相对滑动的距离为022mv s B L =。

v t -图象如下： 010203040506070809000.51V1iV2i t i②恒定外力型：对棒1施加一个恒定外力F ，则最终稳定后，两棒均作匀加速直线运动，且两棒的加速度相等2F a m =，两棒的速度之差为一定值1222FR v v v B L =-=，两棒速度之和与时间成正比12F v v t m+=。

v t -图象如下： 0102030405060708090204060V1iV2i t i21③恒定功率型：以恒定功率作用在棒1上，则最终两棒的速度趋于无穷大，而两棒的速度差将趋于零，此时对应的外力为无穷小（零），v t -图象如下 0102030405060700102030V1iV2i t i（2）导轨粗糙①冲量型：给棒1初速度0v ，则两棒的运动类型有如下三种情况：10当2202B L v mg R μ≤时，则只有棒1运动，最终速度减小为零，棒2始终不动，v t -图象如下：02468101250100V1i t i 20当2202B L v mg Rμ>时，两棒一起运动，棒2先不动后加速最后减速，棒1一直减速运动，最后均静止。

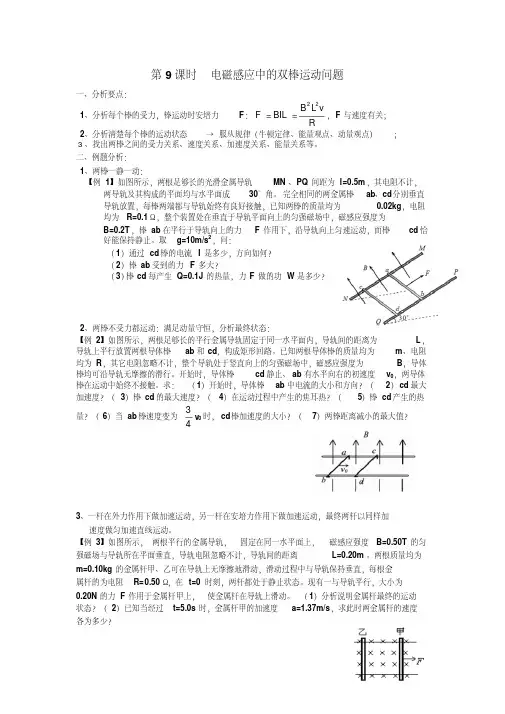

第9课时 电磁感应中的双棒运动问题一、分析要点：1、分析每个棒的受力，棒运动时安培力F ：R v L B BIL F 22==，F 与速度有关；2、分析清楚每个棒的运动状态 → 服从规律（牛顿定律、能量观点、动量观点）；3、找出两棒之间的受力关系、速度关系、加速度关系、能量关系等。

二、例题分析：1、两棒一静一动：【例1】如图所示，两根足够长的光滑金属导轨MN 、PQ 间距为l =0.5m ，其电阻不计，两导轨及其构成的平面均与水平面成30°角。

完全相同的两金属棒ab 、cd 分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒的质量均为0.02kg ，电阻均为R =0.1Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度为B =0.2T ，棒ab 在平行于导轨向上的力F 作用下，沿导轨向上匀速运动，而棒cd 恰好能保持静止。

取g =10m/s 2，问：（1）通过cd 棒的电流I 是多少，方向如何？（2）棒ab 受到的力F 多大？（3）棒cd 每产生Q =0.1J 的热量，力F 做的功W 是多少？2、两棒不受力都运动：满足动量守恒，分析最终状态：【例2】如图所示，两根足够长的平行金属导轨固定于同一水平面内，导轨间的距离为L ，导轨上平行放置两根导体棒ab 和cd ，构成矩形回路。

已知两根导体棒的质量均为m 、电阻均为R ，其它电阻忽略不计，整个导轨处于竖直向上的匀强磁场中，磁感应强度为B ，导体棒均可沿导轨无摩擦的滑行。

开始时，导体棒cd 静止、ab 有水平向右的初速度v 0，两导体棒在运动中始终不接触。

求：（1）开始时，导体棒ab 中电流的大小和方向？（2）cd 最大加速度？（3）棒cd 的最大速度？（4）在运动过程中产生的焦耳热？（5）棒cd 产生的热量？（6）当ab 棒速度变为43v 0时，cd 棒加速度的大小？（7）两棒距离减小的最大值？3、一杆在外力作用下做加速运动，另一杆在安培力作用下做加速运动，最终两杆以同样加 速度做匀加速直线运动。

高考物理二轮专题复习：电磁感应中“单、双棒”问题归类例析一、单棒问题：1.单棒与电阻连接构成回路：例1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感强度为B 、方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻．一根与导轨接触良好、阻值为R ／2的金属导线ab 垂直导轨放置（1）若在外力作用下以速度v 向右匀速滑动，试求ab 两点间的电势差。

（2）若无外力作用，以初速度v 向右滑动，试求运动过程中产生的热量、通过ab 电量以及ab 发生的位移x 。

2、杆与电容器连接组成回路例2、如图所示, 竖直放置的光滑平行金属导轨, 相距l , 导轨一端接有一个电容器, 电容量为C, 匀强磁场垂直纸面向里, 磁感应强度为B, 质量为m 的金属棒ab 可紧贴导轨自由滑动. 现让ab 由静止下滑, 不考虑空气阻力, 也不考虑任何部分的电阻和自感作用. 度为多大？3、杆与电源连接组成回路例3、如图所示，长平行导轨PQ 、MN 光滑，相距5.0 l m ，处在同一水平面中，磁感应强度B =0.8T 的匀强磁场竖直向下穿过导轨面．横跨在导轨上的直导线ab 的质量m =0.1kg 、电阻R =0.8Ω，导轨电阻不计．导轨间通过开关S 将电动势E =1.5V 、内电阻r =0.2Ω的电池接在M 、P 两端，试计算分析：（1）在开关S 刚闭合的初始时刻，导线ab 的加速度多大？随后ab 的加速度、速度如何变化？（2）在闭合开关S 后，怎样才能使ab 以恒定的速度υ =7.5m/s 沿导轨向右运动？试描述这时电路中的能量转化情况（通过具体的数据计算说明）．二、双杆问题：1、双杆所在轨道宽度相同——常用动量守恒求稳定速度例4、两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L 。

导轨上面横放着两根导体棒ab 和cd ，构成矩形回路，如图所示．两根导体棒的质量皆为m ，电阻皆为R ，回路中其余部分的电阻可不计．在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B ．设两导体棒均可沿导轨无摩擦地滑行．开始时，棒cd 静止，棒ab 有指向棒cdBv 0L adb的初速度v 0．若两导体棒在运动中始终不接触，求：（1）在运动中产生的焦耳热最多是多少．（2）当ab 棒的速度变为初速度的3/4时，cd 棒的加速度是多少？例5、如图所示，两根平行的金属导轨，固定在同一水平面上，磁感应强度B =0.50T 的匀强磁场与导轨所在平面垂直，导轨的电阻很小，可忽略不计。

2023届高三物理一轮复习多维度导学与分层专练专题65 电磁感应中的双棒问题导练目标导练内容目标1无外力等距式双棒问题目标2有外力等距式双棒问题目标3无外力不等距式双棒问题目标4有外力不等距式双棒问题模型规律无外力等距式（导轨光滑）1、电流大小：21211212Blv Blv Bl(v v)IR R R R--==++2、稳定条件：两棒达到共同速度3、动量关系：2012()m v m m v=+4、能量关系：2122211m v(m m)v Q22=+共＋；1122Q RQ R=有外力等距式（导轨光滑）1、电流大小：1221Blv BlvIR R-=+2、力学关系：11AFam=；22AF Fam-=。

（任意时刻两棒加速度）3、稳定条件：当a2＝a1时，v2-v1恒定；I恒定；F A恒定；两棒匀加速。

4、稳定时的物理关系： 12F (m m )a =+；1A F m a =；2112A Bl(v v )F BIlB lR R -==+；121212212(R R )m F v v B l (m m )+-=+无外力不等距式 （导轨光滑）1、动量关系：11110BL I t m v m v -∆=-；2220BL I t m v -∆=-2、稳定条件：1122BL v BL v =3、最终速度：21222122110m L v v m L m L =+；12122122120m L L v v m L m L =+4、能量关系：222101122111222Q m v m v m v =-- 5、电量关系：2202BL q m v =-有外力不等距式 （导轨光滑）F 为恒力，则：1、稳定条件：1122l a l a =，I 恒定，两棒做匀加速直线运动 2、常用关系：111A F F a m -=；222A F a m =；1122l a l a =；1122A A F l F l =3、常用结果：2121221221A l m F F l m l m =+；1222221221A l l m F F l m l m =+； 221221221l a F l m l m =+； 122221221l l a F l m l m =+； 此时回路中电流为：12221221l m F I l m l m B=⋅+与两棒电阻无关一、无外力等距式双棒问题【例1】如图，水平面内固定有两根平行的光滑长直金属导轨，导轨间距为l ，电阻不计。

电磁感应力电综合——双棒问题（参考答案）一、选择题1． 【答案】BCD【解析】根据题意可知，两棒组成回路，电流大小相同，故所受安培力等大反向，两棒组成的系统动量守恒，故任何一段时间内，导体棒b 动量改变量跟导体棒a 动量改变量总是大小相等、方向相反，根据能量守恒定律可知，a 动能减少量的数值等于b 动能增加量与系统产生的焦耳热之和，故A 错误，B 正确；对系统由动量守恒定律有2mv 0＝(2m ＋m )v ，对b 棒由动量定理有mv －0＝B I －l ·t ＝Blq ，解得q ＝2mv 03Bl，根据能量守恒定律，两棒共产生的焦耳热为Q ＝12×2mv 20－12(2m ＋m )v 2＝mv 203，故C 、D 正确。

2． 【答案】D 。

【解析】解：A 、根据右手定则知：回路中产生沿NMPQM 的感应电流，根据左手定则可知，MN 棒受到的安培力水平向右，PQ 棒受到的安培力也水平向右，且通过两棒的安培力大小相等，所以，两棒受到的安培力冲量大小相等，方向相同，故A 错误；B 、当两棒产生的感应电动势大小相等，相互抵消，回路中感应电流为零时，两棒均做匀速运动，达到稳定状态，设最终MN 棒和PQ 棒的速度大小分别为1v 和2v 。

稳定时，有：12BLv BLv = 得：12v v =对PQ 棒，根据动量定理得：20I mv =-对MN 棒，根据动量定理得：10I mv mv -=-解得：0122vv v ==，1v 水平向左，2v 水平向右，方向相反，故B 错误；C 、设MN 棒产生的焦耳热为Q ，则PQ 棒产生的焦耳热也为Q ，根据能量守恒定律得；2220121112()222Q mv mv mv =-+解得208mv Q =，故C 错误；D 、对PQ 棒，根据动量定理得：20BIL t mv =-通过PQ 棒某一横截面的电荷量为q It =，可得02mv q BL=，故D 正确。

高考物理二轮专题复习：电磁感应中“单、双棒”问题归类例析一、单棒问题：1.单棒与电阻连接构成回路：例1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感强度为B 、方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻．一根与导轨接触良好、阻值为R ／2的金属导线ab 垂直导轨放置（1）若在外力作用下以速度v 向右匀速滑动，试求ab 两点间的电势差。

（2）若无外力作用，以初速度v 向右滑动，试求运动过程中产生的热量、通过ab 电量以及ab 发生的位移x 。

2、杆与电容器连接组成回路例2、如图所示, 竖直放置的光滑平行金属导轨, 相距l , 导轨一端接有一个电容器, 电容量为C, 匀强磁场垂直纸面向里, 磁感应强度为B, 质量为m 的金属棒ab 可紧贴导轨自由滑动. 现让ab 由静止下滑, 不考虑空气阻力, 也不考虑任何部分的电阻和自感作用.大3、杆与电源连接组成回路例3、如图所示，长平行导轨PQ 、MN 光滑，相距5.0 l m ，处在同一水平面中，磁感应强度匀强磁场竖直向下穿过导轨面．横跨在导轨上的直导线ab 的质量m =0.1kg 、电阻R =0.8Ω，导轨电阻不计．导轨间通过开关S 将电动势E =1.5V 、内电阻r =0.2Ω的电池接在M 、P 两端，试计算分析：（1）在开关S 刚闭合的初始时刻，导线ab 的加速度多大随后ab 的加速度、速度如何变化（2）在闭合开关S 后，怎样才能使ab 以恒定的速度υ =7.5m/s 沿导轨向右运动试描述这时电路中的能量转化情况（通过具体的数据计算说明）． 二、双杆问题：1、双杆所在轨道宽度相同——常用动量守恒求稳定速度例4、两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L 。

导轨上面横放着两根导体棒ab 和cd ，构成矩形回路，如图所示．两根导体棒的质量皆为m ，电阻皆为R ，回路中其余部分的电阻可不计．在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B ．设两导体棒均可沿导轨无摩擦地滑行．开始时，棒cd 静止，棒ab 有指向棒cd 的初速度v 0．若两导体棒在运动中始终不接触，求：（1）在运动中产生的焦耳热最多是多少．（2）当ab 棒的速度变为初速度的3/4时，cd 棒的加速度是多少例5、如图所示，两根平行的金属导轨，固定在同一水平面上，磁感应强度B =0.50T 的匀强磁场与导轨所在平面垂直，导轨的电阻很小，可忽略不计。

高中物理高频考点《电磁感应中的双杆模型问题分析与强化训练》(附详细参考答案)电磁感应中的双杆模型问题与强化训练一、双杆模型问题分析及例题讲解：1.模型分类：双杆类题目可分为两种情况：一类是“一动一静”，即“假双杆”，甲杆静止不动，乙杆运动。

其实质是单杆问题，但要注意问题包含着一个条件：甲杆静止，受力平衡。

另一种情况是两杆都在运动，对于这种情况，要注意两杆切割磁感线产生的感应电动势是相加还是相减。

2.分析方法：通过受力分析，确定运动状态，一般会有收尾状态。

对于收尾状态，有恒定的速度或者加速度等，再结合运动学规律、牛顿运动定律和能量观点分析求解。

题型一：一杆静止，一杆运动题1】如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面。

现用一平行于导轨的恒力F作用在a的中点，使其向上运动。

若b始终保持静止，则它所受摩擦力可能为A。

变为B。

先减小后不变C。

等于F D。

先增大再减小答案】AB解析：由于b静止不动，所以它所受的摩擦力只有在a运动时才会产生。

当a向上运动时，b所受的摩擦力会逐渐减小，直到a停止运动时，b所受的摩擦力为0.因此，选项A和B是正确的。

题2】如图所示，两条平行的金属导轨相距L=1m，金属导轨的倾斜部分与水平方向的夹角为37°，整个装置处在竖直向下的匀强磁场中。

金属棒MN和PQ的质量均为m=0.2kg，电阻分别为RMN=1Ω和RPQ=2Ω。

MN置于水平导轨上，与水平导轨间的动摩擦因数μ=0.5，PQ置于光滑的倾斜导轨上，两根金属棒均与导轨垂直且接触良好。

从t=时刻起，MN棒在水平外力F1的作用下由静止开始以a=1m/s²的加速度向右做匀加速直线运动，PQ则在平行于斜面方向的力F2作用下保持静止状态。

t=3s时，PQ棒消耗的电功率为8W，不计导轨的电阻，水平导轨足够长，XXX始终在水平导轨上运动。
