超前小导管预注浆

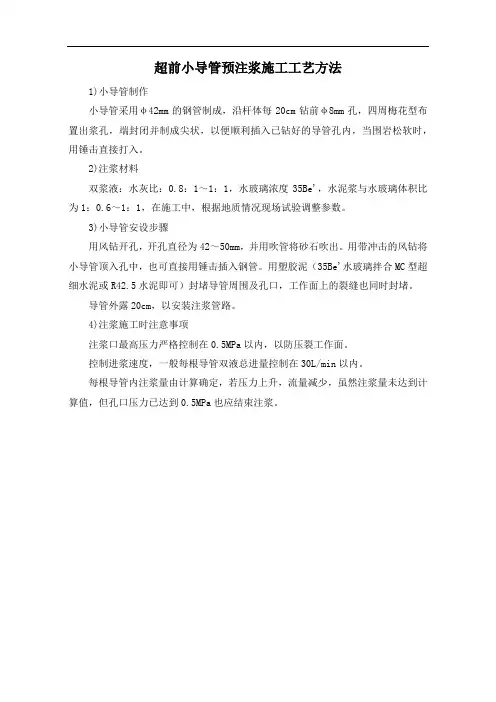

超前小导管预注浆施工工艺方法
1)小导管制作
小导管采用φ42mm的钢管制成，沿杆体每20cm钻前φ8mm孔，四周梅花型布置出浆孔，端封闭并制成尖状，以便顺利插入已钻好的导管孔内，当围岩松软时，用锤击直接打入。

2)注浆材料
双浆液：水灰比：0.8：1～1：1，水玻璃浓度35Be'，水泥浆与水玻璃体积比为1：0.6～1：1，在施工中，根据地质情况现场试验调整参数。

3)小导管安设步骤
用风钻开孔，开孔直径为42～50mm，并用吹管将砂石吹出。

用带冲击的风钻将小导管顶入孔中，也可直接用锤击插入钢管。

用塑胶泥（35Be'水玻璃拌合MC型超细水泥或R42.5水泥即可）封堵导管周围及孔口，工作面上的裂缝也同时封堵。

导管外露20cm，以安装注浆管路。

4)注浆施工时注意事项
注浆口最高压力严格控制在0.5MPa以内，以防压裂工作面。

控制进浆速度，一般每根导管双液总进量控制在30L/min以内。

每根导管内注浆量由计算确定，若压力上升，流量减少，虽然注浆量未达到计算值，但孔口压力已达到0.5MPa也应结束注浆。

超前小导管注浆方法（1）、喷射砼封闭开挖轮廓面和掌子面：（2）、钻孔并安设小导管。

钻孔直径大于钢管直径20mm以上，超前小导管按环向间距40cm，每排布置34根，辅射角为5°～7°，纵向留1.46m的搭接，导管用直径42mm，壁厚4mm的钢管制作，每根长5.5m，钢管前端加工成锥形，尾部焊接加劲箍，钢管围壁钻四排φ6mm 压浆孔。

（3）、注浆。

注浆采用水泥浆；其浆液的水灰比为:1～1:1，水泥标号为425。

注浆压力为～1Mpa,为防压裂工作面，同时还需控制注入量,当每根导管的注浆达到设计量时即可停止。

当孔口压力达到规定但注入量不足时也应停止。

（4）、检查注浆效果。

注浆结束后，必须钻孔检查注浆效果，如未达到要求时补孔注浆。

（5）、超前小导管全部焊接于型钢支撑上。

5）出碴爆破完成后，进行通风除尘，恢复照明，并立即进行清危排险，然后利用简易台车或爆出来的碴堆，进行锚喷封闭，然后进行出碴作业。

为提高运输效率，加快车辆周转，保证施工连续不间断，隧道的出碴运输采用机械化无轨运输方案，采用WA-380装载机装碴，20T VOLVO 和15T铁马自卸汽车运输。

施工中，加强车辆调度，避免相互干扰。

施工注意事项：①装碴作业按秩序进行，禁止抢装抢运。

②车辆装载禁止超限以减少运输过程中的石碴坠落，保持良好的施工环境。

③车辆在同方向行驶时，两辆车的间距不得小于15m。

④车辆行驶过程中应派专人指挥，保证施工安全。

⑤卸碴外线路应设置大于1%的上坡道。

卸碴码头应搭设牢固，并设有挂钩、栏杆、车挡装置，注意防止溜车。

6）、锚喷一次支护施工方法本隧道设计一次支护为YF1506径向锚杆，25号喷射钢纤维砼。

为保证施工人员和隧道结构物的安全，必须加强临时支护，及时喷射砼封闭开挖面，尤其是在基岩裂隙水较多处，更应及早施作锚喷砼支护，防止水对围岩的软化作用，充分发挥围岩的自承能力。

为保证喷射砼的质量，减少粉尘和回弹量，拟采用湿喷法，即首先将骨料预加水，浸润成潮湿状，再加水泥和水拌合机拌合。

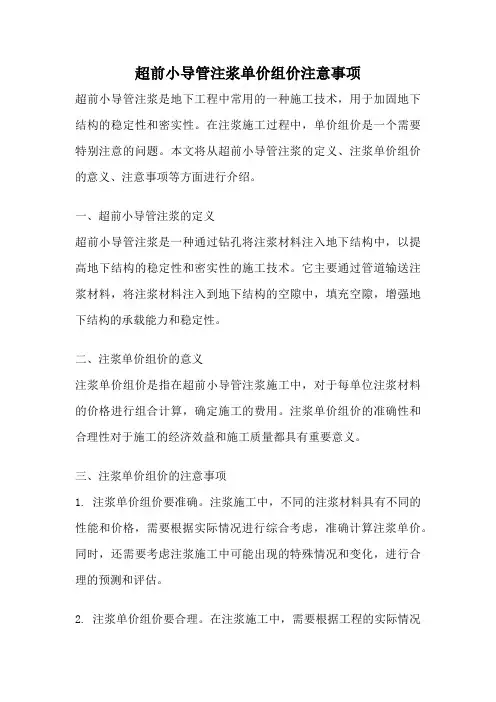

超前小导管注浆单价组价注意事项超前小导管注浆是地下工程中常用的一种施工技术，用于加固地下结构的稳定性和密实性。

在注浆施工过程中，单价组价是一个需要特别注意的问题。

本文将从超前小导管注浆的定义、注浆单价组价的意义、注意事项等方面进行介绍。

一、超前小导管注浆的定义超前小导管注浆是一种通过钻孔将注浆材料注入地下结构中，以提高地下结构的稳定性和密实性的施工技术。

它主要通过管道输送注浆材料，将注浆材料注入到地下结构的空隙中，填充空隙，增强地下结构的承载能力和稳定性。

二、注浆单价组价的意义注浆单价组价是指在超前小导管注浆施工中，对于每单位注浆材料的价格进行组合计算，确定施工的费用。

注浆单价组价的准确性和合理性对于施工的经济效益和施工质量都具有重要意义。

三、注浆单价组价的注意事项1. 注浆单价组价要准确。

注浆施工中，不同的注浆材料具有不同的性能和价格，需要根据实际情况进行综合考虑，准确计算注浆单价。

同时，还需要考虑注浆施工中可能出现的特殊情况和变化，进行合理的预测和评估。

2. 注浆单价组价要合理。

在注浆施工中，需要根据工程的实际情况和要求，选择合适的注浆材料和注浆方法。

注浆单价组价要考虑注浆材料的性能、施工工艺的复杂程度、施工难度等因素，进行合理的组合计算。

3. 注浆单价组价要经济。

在进行注浆施工时，需要根据工程的经济条件和预算要求，选择经济实用的注浆材料和注浆方法。

注浆单价组价要将经济性作为一个重要的考虑因素，尽量减少施工成本，提高经济效益。

4. 注浆单价组价要科学。

注浆施工是一个科学的工程技术，注浆单价组价要考虑注浆材料的科学性和可行性，注浆施工的科学性和合理性。

同时，还需要结合工程的实际情况和要求，进行科学的组合计算。

5. 注浆单价组价要安全。

在进行注浆施工时，安全是一个至关重要的考虑因素。

注浆单价组价要考虑注浆材料的安全性、施工工艺的安全性和施工过程中的安全措施等因素，确保施工的安全性和可靠性。

超前小导管注浆的单价组价是一个需要特别注意的问题。

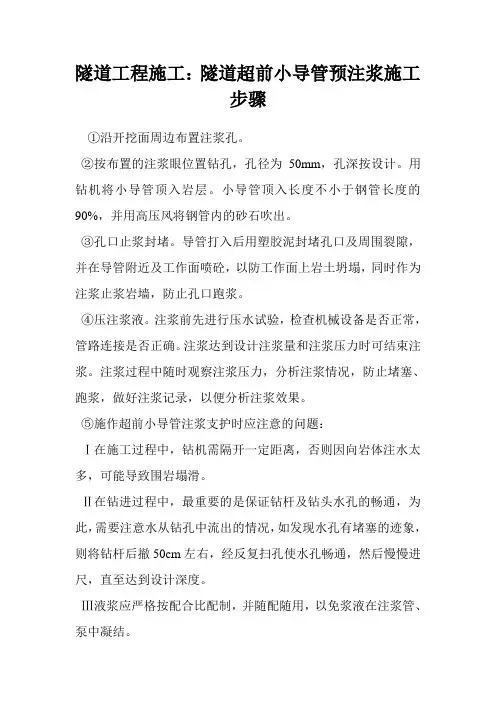

隧道工程施工：隧道超前小导管预注浆施工
步骤
①沿开挖面周边布置注浆孔。

②按布置的注浆眼位置钻孔，孔径为50mm，孔深按设计。

用钻机将小导管顶入岩层。

小导管顶入长度不小于钢管长度的90%，并用高压风将钢管内的砂石吹出。

③孔口止浆封堵。

导管打入后用塑胶泥封堵孔口及周围裂隙，并在导管附近及工作面喷砼，以防工作面上岩土坍塌，同时作为注浆止浆岩墙，防止孔口跑浆。

④压注浆液。

注浆前先进行压水试验，检查机械设备是否正常，管路连接是否正确。

注浆达到设计注浆量和注浆压力时可结束注浆。

注浆过程中随时观察注浆压力，分析注浆情况，防止堵塞、跑浆，做好注浆记录，以便分析注浆效果。

⑤施作超前小导管注浆支护时应注意的问题：
Ⅰ在施工过程中，钻机需隔开一定距离，否则因向岩体注水太多，可能导致围岩塌滑。

Ⅱ在钻进过程中，最重要的是保证钻杆及钻头水孔的畅通，为此，需要注意水从钻孔中流出的情况，如发现水孔有堵塞的迹象，则将钻杆后撤50cm左右，经反复扫孔使水孔畅通，然后慢慢进尺，直至达到设计深度。

Ⅲ液浆应严格按配合比配制，并随配随用，以免浆液在注浆管、泵中凝结。

Ⅳ注浆过程中若出现堵管现象，应及时清理注浆软管和注浆泵。

如当时注浆泵的压力表显示有压力，则应先卸压后拆接头进行处理。

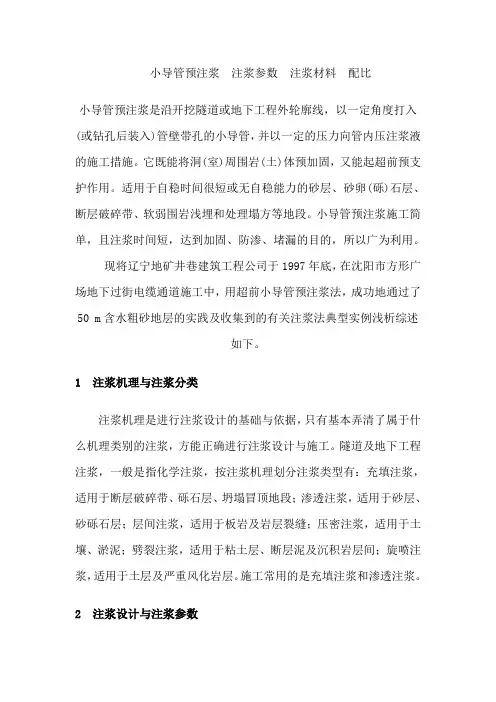

小导管预注浆注浆参数注浆材料配比小导管预注浆是沿开挖隧道或地下工程外轮廓线，以一定角度打入(或钻孔后装入)管壁带孔的小导管，并以一定的压力向管内压注浆液的施工措施。

它既能将洞(室)周围岩(土)体预加固，又能起超前预支护作用。

适用于自稳时间很短或无自稳能力的砂层、砂卵(砾)石层、断层破碎带、软弱围岩浅埋和处理塌方等地段。

小导管预注浆施工简单，且注浆时间短，达到加固、防渗、堵漏的目的，所以广为利用。

现将辽宁地矿井巷建筑工程公司于1997年底，在沈阳市方形广场地下过街电缆通道施工中，用超前小导管预注浆法，成功地通过了50 m含水粗砂地层的实践及收集到的有关注浆法典型实例浅析综述如下。

1 注浆机理与注浆分类注浆机理是进行注浆设计的基础与依据，只有基本弄清了属于什么机理类别的注浆，方能正确进行注浆设计与施工。

隧道及地下工程注浆，一般是指化学注浆，按注浆机理划分注浆类型有：充填注浆，适用于断层破碎带、砾石层、坍塌冒顶地段；渗透注浆，适用于砂层、砂砾石层；层间注浆，适用于板岩及岩层裂缝；压密注浆，适用于土壤、淤泥；劈裂注浆，适用于粘土层、断层泥及沉积岩层间；旋喷注浆，适用于土层及严重风化岩层。

施工常用的是充填注浆和渗透注浆。

2 注浆设计与注浆参数小导管预注浆设计可根据地质情况、设备能力、施工条件等，参照下列要求进行。

(1)小导管外径可根据钻孔直径选择，一般选用φ42～50 mm钢管，长度3～5 m，外插角10°～30°，管壁每隔10～20 cm交错钻眼，眼径6～8 mm。

(2)导管纵向两组间应有≮100 cm的水平搭接长度，环向间距20～50 cm。

(3)注浆压力是使浆液扩散、充塞、压实所需的压力。

其选用原则是在不破坏岩层结构的条件下，有效地将浆液压入岩层中，满足设计需要，达到注浆目的。

根据实践，一般为0.5～1.0 MPa。

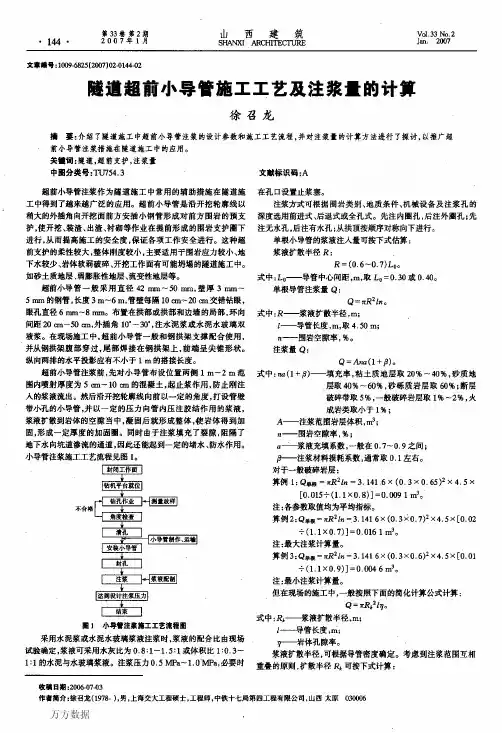

(4)注浆量：单根导管注浆量Q1可按下式估算：式中：Rk浆液扩散半径；L导管长度；η岩体孔隙率。

超前小导管预注浆(1)施工方法：采用现场加工小钢管，喷射砼封闭岩面，用凿岩机钻孔再装钢管或用凿岩机直接将小钢管打入岩层，按设计要求注浆。

注浆顺序为先注无水孔，后注有水孔，从拱顶顺序向下进行。

工艺流程见下图:超前小导管预注浆工艺流程图(2)施工参数:超前小导管采用外径φ50mm，壁厚5mm的热轧无缝钢管加工制成，长500cm，钢管前端加工成锥形，尾部焊接钢筋加固箍，管壁四周每10-15cm交错钻眼,眼孔直径为φ8mm（梅花形布置）。

钢管沿隧道开挖轮廓线布置，外插角5-70打入围岩，环向间距0.5m，纵向前后两排小钢管搭接长度不小于1.5m。

超前小导管预注浆参数选择参考：注浆压力0.5～1.0Mpa，水泥浆水灰比1∶1，水泥标号为425号。

施工中每孔注浆量达到设计注浆量时，或注浆压力达到在1.0Mpa时，可以结束注浆。

超前小导管尾端焊于型钢支架腹部。

(3)施工注意事项:导管应在开挖轮廓线上按设计位置及角度打入，孔位误差不得大于10cm，角度误差不得大于3°，超过允许误差时，应在距离偏大的孔间补管后再注浆。

钢管每根实际打入长度不得短于设计长度，否则开挖1米后补管、注浆。

检查钻孔、打管质量时，应画出草图，以孔位编号、逐孔、逐根检查并认真填写记录。

单孔注浆量不得小于计算值的80%，超过偏差必须补管注浆。

在注浆过程中，如发生串浆现象时，则安装止浆塞或采用多台注浆机同时注浆。

水泥浆压力突然升高，则可能发生堵塞，应停机检查，泵压正常后再进行注浆。

进浆量很大,但压力长时间不升高，则应调整浆液浓度及配合比，缩短凝结时间，进行小泵量低压注浆或间歇注浆，使浆液在裂隙中有相对停留时间，以便凝胶。

注浆过程中要逐管填写记录，标明注浆压力，注浆量，发生情况及时处理。

固结效果检查宜在搭接范围内进行，主要检查注浆量偏少和有怀疑的钢管，要认真填写检查记录。

采用撬棍或小锤轻轻敲击钢管附近，判断固结情况，并配合风钻钻速测试，检查注浆范围，固结不良或厚度不够时要补管注浆。

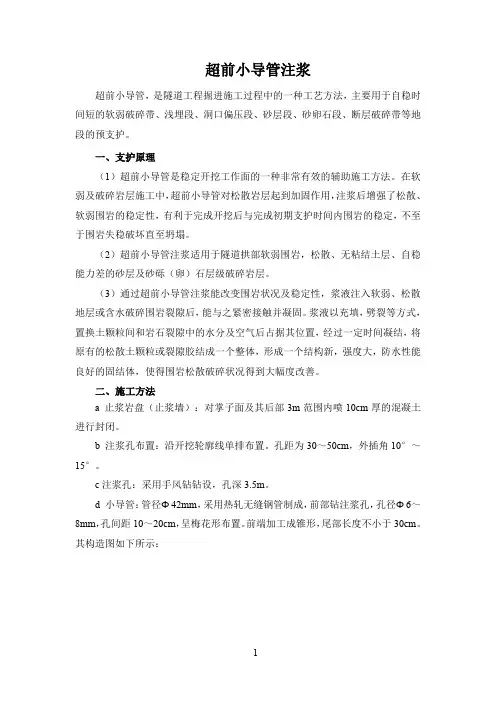

超前小导管注浆超前小导管，是隧道工程掘进施工过程中的一种工艺方法，主要用于自稳时间短的软弱破碎带、浅埋段、洞口偏压段、砂层段、砂卵石段、断层破碎带等地段的预支护。

一、支护原理（1）超前小导管是稳定开挖工作面的一种非常有效的辅助施工方法。

在软弱及破碎岩层施工中，超前小导管对松散岩层起到加固作用，注浆后增强了松散、软弱围岩的稳定性，有利于完成开挖后与完成初期支护时间内围岩的稳定，不至于围岩失稳破坏直至坍塌。

（2）超前小导管注浆适用于隧道拱部软弱围岩，松散、无粘结土层、自稳能力差的砂层及砂砾（卵）石层级破碎岩层。

（3）通过超前小导管注浆能改变围岩状况及稳定性，浆液注入软弱、松散地层或含水破碎围岩裂隙后，能与之紧密接触并凝固。

浆液以充填，劈裂等方式，置换土颗粒间和岩石裂隙中的水分及空气后占据其位置，经过一定时间凝结，将原有的松散土颗粒或裂隙胶结成一个整体，形成一个结构新，强度大，防水性能良好的固结体，使得围岩松散破碎状况得到大幅度改善。

二、施工方法a 止浆岩盘（止浆墙）：对掌子面及其后部3m范围内喷10cm厚的混凝土进行封闭。

b 注浆孔布置：沿开挖轮廓线单排布置。

孔距为30～50cm，外插角10°～15°。

c注浆孔：采用手风钻钻设，孔深3.5m。

d 小导管：管径Φ42mm，采用热轧无缝钢管制成，前部钻注浆孔，孔径Φ6～8mm，孔间距10～20cm，呈梅花形布置。

前端加工成锥形，尾部长度不小于30cm。

其构造图如下所示：小导管注浆工艺流程图e 小导管安装：小导管安装应在型钢拱架架立后进行。

将加工好的小导管插入已钻好的眼孔，为充分发挥小导管的支护作用，将小导管尾部焊接在已架好的钢支撑上。

然后，用锚固剂封堵导管周围孔口以及工作面上的裂缝。

f 小导管注浆：采用纯水泥浆灌注，灌浆参数如下：注浆终压：1～2Mpa；水泥浆浓度（水灰比）：1.25:1～0.8:1；扩散半径：0.50m；导管间距：30～50cm；导管长度：4.00m；水泥标号：425#普通硅酸盐水泥；导管外插角：10～150；注浆范围：顶拱180°范围内。

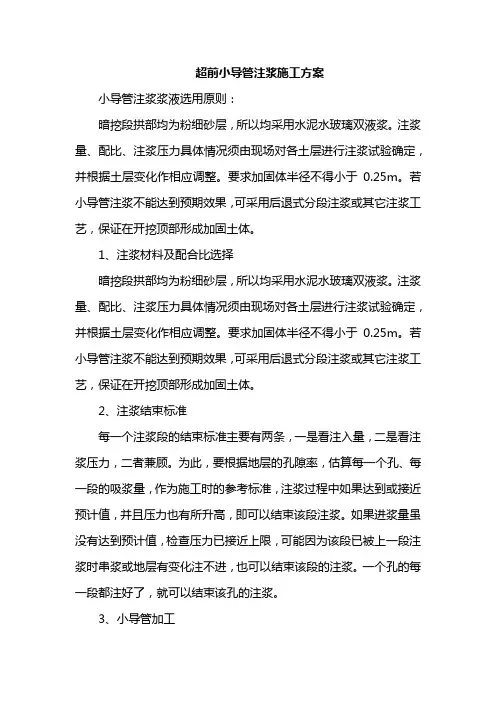

超前小导管注浆施工方案小导管注浆浆液选用原则：暗挖段拱部均为粉细砂层，所以均采用水泥水玻璃双液浆。

注浆量、配比、注浆压力具体情况须由现场对各土层进行注浆试验确定，并根据土层变化作相应调整。

要求加固体半径不得小于0.25m。

若小导管注浆不能达到预期效果，可采用后退式分段注浆或其它注浆工艺，保证在开挖顶部形成加固土体。

1、注浆材料及配合比选择暗挖段拱部均为粉细砂层，所以均采用水泥水玻璃双液浆。

注浆量、配比、注浆压力具体情况须由现场对各土层进行注浆试验确定，并根据土层变化作相应调整。

要求加固体半径不得小于0.25m。

若小导管注浆不能达到预期效果，可采用后退式分段注浆或其它注浆工艺，保证在开挖顶部形成加固土体。

2、注浆结束标准每一个注浆段的结束标准主要有两条，一是看注入量，二是看注浆压力，二者兼顾。

为此，要根据地层的孔隙率，估算每一个孔、每一段的吸浆量，作为施工时的参考标准，注浆过程中如果达到或接近预计值，并且压力也有所升高，即可以结束该段注浆。

如果进浆量虽没有达到预计值，检查压力已接近上限，可能因为该段已被上一段注浆时串浆或地层有变化注不进，也可以结束该段的注浆。

一个孔的每一段都注好了，就可以结束该孔的注浆。

3、小导管加工小导管采用φ32mm，马头门处L=2.5m，其他处L=2m，壁厚3.25mm的水煤气管,一端封闭并制成尖状,以便顺利插入已钻好的导管孔内,当围岩松软时,也可以直接打入,小导管尾端采用φ8钢筋焊一圈加强箍,防止施工时导管尾端变形。

为了便于注浆，在小导管中部钻φ6@100、梅花形布置的小孔。

小导管加工前，需要给加工人员进行严格的技术交底或岗前培训。

对加工好的成品要经过严格的质量检验，以保证注浆质量。

为了能与注浆协调进行，可提前安排加工。

4、注浆技术的工艺流程超前预注浆作为一种辅助方法，其主要工艺流程见超前预注浆工艺流程图。

5、超前预注浆的主要机具设备5.1注浆管加工设备：金属材料切割机、电焊机、钻头、等；5.2钻孔设备:风钻及配套工具等；5.3制浆机具：搅拌机、储浆桶、滤网、波美比重计等；5.4注浆机具：注浆泵及其管路、混合器、球阀、专用管接头等；5.5其他工具：管路扳手、活动扳手、螺丝刀、钢丝钳等。

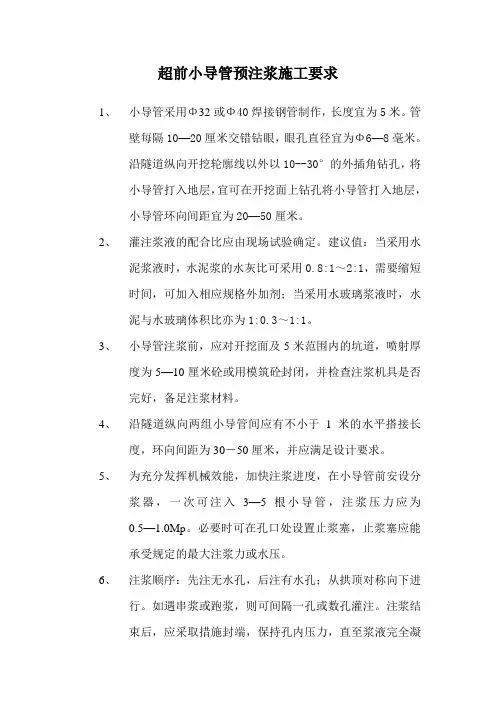

超前小导管预注浆施工要求
1、小导管采用Φ32或Φ40焊接钢管制作，长度宜为5米。

管
壁每隔10—20厘米交错钻眼，眼孔直径宜为Φ6—8毫米。

沿隧道纵向开挖轮廓线以外以10--30°的外插角钻孔，将
小导管打入地层，宜可在开挖面上钻孔将小导管打入地层，小导管环向间距宜为20—50厘米。

2、灌注浆液的配合比应由现场试验确定。

建议值：当采用水
泥浆液时，水泥浆的水灰比可采用0.8:1～2:1，需要缩短
时间，可加入相应规格外加剂；当采用水玻璃浆液时，水
泥与水玻璃体积比亦为1:0.3～1:1。

3、小导管注浆前，应对开挖面及5米范围内的坑道，喷射厚
度为5—10厘米砼或用模筑砼封闭，并检查注浆机具是否
完好，备足注浆材料。

4、沿隧道纵向两组小导管间应有不小于1米的水平搭接长
度，环向间距为30－50厘米，并应满足设计要求。

5、为充分发挥机械效能，加快注浆进度，在小导管前安设分
浆器，一次可注入3—5根小导管，注浆压力应为
0.5—1.0Mp。

必要时可在孔口处设置止浆塞，止浆塞应能
承受规定的最大注浆力或水压。

6、注浆顺序：先注无水孔，后注有水孔；从拱顶对称向下进
行。

如遇串浆或跑浆，则可间隔一孔或数孔灌注。

注浆结
束后，应采取措施封端，保持孔内压力，直至浆液完全凝
固。

7、注浆后至开挖前的时间间隔，视浆液种类宜为4—8h。

开
挖时应保留1.5—2.0m的止浆墙，防止下次注浆时孔口跑浆。

隧道超前小导管（含超前锚杆）施工一、基本原理在隧道开挖轮廓线外一定距离，以一定的外插角，向开挖面前方打（钻、压）入小导管（锚杆）并压注具有胶凝性质的浆液，使浆液在压力的作用下渗透、扩散到地层孔隙或裂隙中，以改善围岩物理力学性能，在开挖面周围形成一个具有既可止水又有一定强度骨架的硬壳固结体，从而提高围岩的整体性、抗渗性和稳定性。

超前小导管（含超前锚杆）是辅助隧道稳定开挖的一种方法。

二、施工方法1.超前小导管（1）参数选择和加工超前小导管一般选用φ42～φ50热轧无缝钢管加工制作，多采用的长度为3～6 m。

布置间距根据围岩地质通过试验确定，视地质条件按20～50 cm选用。

可以采用均匀间距布置，也可由拱顶至拱脚采取由密至疏的不均匀布置。

外插角大多为5°～10°，但用于塌方处理，以注浆固结塌体形成人工护顶，其倾角宜选为30°。

超前小导管可根据围岩的地质情况设置一排或数排。

对于超前小导管注浆加固范围较长的地段，前后排之间的搭接长度一般在1～1.5 m。

小导管前部应钻注浆孔，孔径一般为6～8 mm，孔间距为10～20 cm，呈梅花形布置。

小导管前端加工成锥形，尾部长度不小于30 cm，作为不钻注浆孔的预留止浆段。

（2）测量布孔小导管管孔一般布置在开挖轮廓线以外5～10 cm。

用全站仪进行小导管位置的测量放样工作，并用红油漆在作业掌子面上做好小导管位置的标记。

（3）钻孔钻孔时一般采用风钻（台车）开孔，以设计的外插角向外钻孔。

为保证超前小导管的有效搭接长度，施工过程中严格控制隧道开挖的进尺，以使下一循环的施工顺利进行。

钻孔直径应大于设计导管直径3～5 mm，孔深大于设计长度10 cm。

对于砂类土，也可采用直径比小导管稍大的钢管制作吹风管，将吹风管缓缓插入土中，用高压风射孔，成孔后将小导管插入。

（4）布管钻孔完毕后，通常要对钻孔进行冲洗并检查钻孔孔深、孔径和倾斜度符合设计要求后，方能进行小导管的安装，工程中多采用气水联合法对钻孔进行冲洗。

word2.软弱地层中隧道围岩预加固之超前小导管加固一、加固原理超前小导管预注浆是沿开挖隧道或地下工程外轮廓线，以一定角度打入管壁带孔的小导管，并以一定的压力向管内压注浆液的施工措施。

它既能将洞室周围岩土体预加固，又能起超前预支护作用。

适用于自稳时间很短或无自稳能力的砂层、砂卵(砾)石层、断层破碎带、软弱围岩浅埋和处理塌方等地段。

小导管预注浆施工简单，且注浆时间短，达到加固、防渗、堵漏的目的，所以广为利用。

超前小导管注浆预加固围岩是对表土下风化破碎岩石及构造裂隙发育难以支护的破碎岩面，预先向其裂隙通道内注入固化材料（通常是水泥浆、水玻璃或聚氨酯等）充填裂隙，封堵涌水，胶结岩石，改善围岩力学性能，提高岩体自身整体强度，改变围岩支护状态。

主要作用是提高管体周围岩体的抗剪强度，达到加固围岩并扩散围岩压力的作用。

二、小导管注浆优点在软弱地层隧道围岩中采用小导管注浆具有许多优点：（1）形成了小导管与固结联合的超前支护体系，提高围岩的稳定性，抑制围岩松弛变形，增加了施工安全性。

（2）加固效果稳妥可靠，注浆质量易于控制。

（3）采用超前支护手段，通过调整浆液凝固时间，可大大缩短暗挖工序时间。

（4）采用小型机械施作，无需配备专用设备，工艺操作简单，一般工地都可施做。

三、适用范围（1）隧道洞口浅埋地段或软弱破碎围岩地段进洞施工。

（2）富水软弱破碎地质、砂砾地层、岩溶地质等不良地质地段的隧道开挖辅助措施。

（3）隧道坍方的处理。

四、施工准备及工艺流程1．超前小导管直径一般采用φ42mm，壁厚3.5mm的热轧无缝钢管。

超前小导管单节长度通常为3.5m或4.0m，超前小导管壁加工注浆花孔，孔径为φ6mm，间距为15cm呈梅花形排列，前端20cm 制作成蒜瓣状锥形，尾端30cm范围内不钻孔作为止浆段。

2．测量定位根据设计的超前小导管位置，用全站仪进行小导管位置的测量放样工作，并用红油漆在作业掌子面上作好小导管位置的标记。

钻孔直径应大于设计导管直径3~5mm，一般钻孔φ50mm，孔深大于设计长度10cm。
