SMC精密调压阀

SMC 先导式精密减压阀介绍
用压缩空气的作用力代替调压弹簧力以改变出口压力的阀，称为先导式减压阀。

它调压时操作轻便，流量特性好，稳压精度高，压力特性也好，适用于通径较大的减压阀。

先导式减压阀调压用的压缩空气，一般是由小型直动式减压阀供给的。

若将这个小型直动式减压阀与主阀合成一体，则称为内部先导式减压阀。

若将它与主阀分离，则称为外部先导式减压阀，它可实现远距离控制。

SMC IR系列先导式精密减压阀结构原理
下图是SMC IR系列先导式精密减压阀结构原理图。

顺时针旋转设定手轮1，调压弹簧3被压缩，推动挡板7，关闭喷嘴6，输入气压力通过固定节流孔2流入膜片B的上腔，气压力推动膜片C，使主阀芯4开启，则有压力输出。

此输出压力一方面作用在膜片C的下腔，与膜片B的上腔气压力相平衡；另一方面，通过OUT侧通路，进入膜片A下腔，与设定弹簧力相平衡，以维持出口压力不变。

当出口压力增大，膜片A上移，喷嘴与挡板开启，膜片B上腔压力下降，则膜片B、C组件上移，常泄式排气阀芯5瞬时开启，出口压力下降，又维持出口压力不变。

喷嘴挡板机构和常泄式排气阀的溢流作用对压力调节是很敏感的，故能实现精密稳压。

SMC IR系列先导式精密减压阀技术参数
SMC IR系列先导式精密减压阀使用注意
1）普通型减压阀，出口压力不要超过进口压力的85%；精密减压阀，出口要压力不要超过进口压力的90%。

输出压力不得超过设定压力的最大值。

2）连接配管要充分吹洗。

3）空气的流动方向按箭头方向安装，不得装反。

4）使用塑料材质的减压阀，应避免阳光直射。

Ar2000调压阀其中“能力指数”包括生存、发展、潜力３类，共计４７个指标；“机制指数”则分为制度、决策、激励、管理和创新５类，共计１１个指标。

专家分析，海信以其“技术创新”、“管理扎实”和“财务透明”等技术、制度、机制建设上的突出表现获得了最高的加权分数。

从本次竞争力排名的地域分布看，前３位分别是浙江、山东和江苏，侧面反映了地区经济竞争实力的现状。

我国总量80亿吨矿山尾矿“变废为宝”潜力巨大据中国官方推算，中国矿山现有尾矿总量达八十亿吨左右。

国家发改委今日认为，开发利用好长期累积的大量尾矿，既可“变废为宝”，亦可有效缓解资源和环境压力。

发改委称，由于中国矿业起步晚，不同时期的选冶技术差距很大，大量有价值资源存留于尾矿之中。

据统计，二000年以前，中国矿山产出的尾矿总量为五十点二六亿吨，二000年中国矿山年排放尾矿达六亿吨，按此推算，现有尾矿的总量为八十亿吨左右。

而相关数据亦显示，中国矿山尾矿“变废为宝一、产品[自力式压差控制阀]的详细资料：产品型号：ZYC型产品名称：自力式压差控制阀产品特点：工洲牌ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。

适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调。

二、主要技术参数：型号公称压力壳体实验压力压差控制范围定压差型可调压差型ZYC-16一H3T 1 6MPa 2.4MPa 10KPa、20KPa、30KPa 10.30KPa 三、工洲牌ZYC型自力式压差控制阀主要外型尺寸(法兰连接尺寸按GB4216规定)：D Nm m 连接方式LmmH(mm)流量m3／h适用介质介质温度主要零件材料定压差型可调压差型15螺纹1195 145 0 2-1水0～100℃阀体、上盖和下盖为铸铁、阀芯为铜、膜片为尼龙强化橡胶、弹簧为不锈钢2 0 11111500.3-1.52 5 11513165 0 5-232法兰1314190 1-44 0 219340 15-65 0 215205355 2-86 5 2324390 3-128 0 27530500 5-201 0 0 2935550 10-301 2 5 3138580 15-45一、产品[波纹管式减压阀]的详细资料：产品型号：Y14H/F产品名称：波纹管式减压阀结构特点和用处:工洲牌减压阀属于直接作用式波纹管减压阀,主要由阀座、阀瓣(钢球)、波纹管组合件、弹簧等零件组成,通过调节弹簧设定出口压力,当出口压力减少时阀瓣开度增大,当出口压力达到预定压力时阀瓣开度减小，主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。

数控机气路压力开关调节方法目前，我公司共使用四种型号的压力保护开关，分别是SMC的IS1000机械压力开关、GP46机械压力表带压力开关、ISE30型数显压力表压力开关和CKD的PPX型数显压力表压力开关。

一、各种压力开关的设定方法1、IS1000机械压力开关出线的一侧有一个小的旋钮，使用小一字螺丝刀通过调节此旋钮即可改变开关动作的压力值。

在压力开关一侧有一个红色的指示器，可以指示当前的压力设定值。

2、GP46压力表带压力开关设定动作压力是需要逆时针旋转取下压力表的透明保护罩，在压力表盘的下方有一个小的旋钮，使用小一字螺丝刀调节此旋钮即可调节压力开关的动作压力。

压力表上有一个绿色指针，此指针指示设定的动作压力。

注意在调好动作压力之后将压力表的保护罩再装上去。

说明：由于IS1000和GP46属于机械式压力开关，所以他们的动作压力指示器会存在0.05MPa以下的指示误差，还会存在0.08MPa的动作迟滞。

3、ISE30型数显压力表压力开关共有三个按键和一个显示窗口，三个按键分别为“△”、“SET”、“▽”，通过这三个按键可实现压力开关的设置。

持续按“SET”三秒以上即可进入主程序设置，第一个界面是选择压力单位，一般设置为“bar”，如果需要改变单位，通过“△”或 “▽”来改变。

设置到需要的单位后按“SET”进入下一级显示颜色设置。

显示颜色一般设置为“SOG”（ON时为绿色），如果要改变显示颜色同样是通过△”或 “▽”来改变。

显示颜色设置完成后按“SET”进入动作模式设定，一般设置为“HYS”（迟滞模式），继续按“SET”进入输出状态设定，一般设置为“NO”（常开状态）。

继续按“SET”进入响应时间设定，这里设置气压达到设置压力和输出动作信号之间的延时，单位为毫秒。

继续按“SET”进入自动预置设定，一般设置为“MAN”（手动模式，不能设置为“AUT”）。

再继续按“SET”退出主程序设置。

按一下“SET”会出现“P_1”和一个数字的交替闪烁，此数字即为压力开关的动作压力，按“△”或 “▽”可进入动作压力P值的设置界面，显示区显示压力值，且最后一位闪烁，此时通过“△”或 “▽”可以改变最后一位置，通过“SET”可以在不同数字位之间切换，再通过“△”或 “▽”改变当前闪烁的数字位的值。

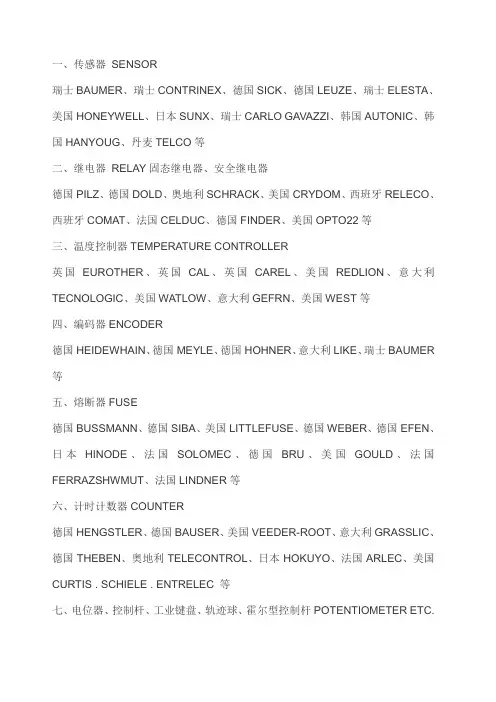

一、传感器SENSOR瑞士BAUMER、瑞士CONTRINEX、德国SICK、德国LEUZE、瑞士ELESTA、美国HONEYWELL、日本SUNX、瑞士CARLO GAVAZZI、韩国AUTONIC、韩国HANYOUG、丹麦TELCO等二、继电器RELAY固态继电器、安全继电器德国PILZ、德国DOLD、奥地利SCHRACK、美国CRYDOM、西班牙RELECO、西班牙COMAT、法国CELDUC、德国FINDER、美国OPTO22等三、温度控制器TEMPERATURE CONTROLLER英国EUROTHER、英国CAL、英国CAREL、美国REDLION、意大利TECNOLOGIC、美国WATLOW、意大利GEFRN、美国WEST等四、编码器ENCODER德国HEIDEWHAIN、德国MEYLE、德国HOHNER、意大利LIKE、瑞士BAUMER 等五、熔断器FUSE德国BUSSMANN、德国SIBA、美国LITTLEFUSE、德国WEBER、德国EFEN、日本HINODE、法国SOLOMEC、德国BRU、美国GOULD、法国FERRAZSHWMUT、法国LINDNER等六、计时计数器COUNTER德国HENGSTLER、德国BAUSER、美国VEEDER-ROOT、意大利GRASSLIC、德国THEBEN、奥地利TELECONTROL、日本HOKUYO、法国ARLEC、美国CURTIS . SCHIELE . ENTRELEC 等七、电位器、控制杆、工业键盘、轨迹球、霍尔型控制杆POTENTIOMETER ETC.德国ABELEKTRON、瑞士CONTELEC、日本SAKAE、英国SPECTROL、英国BOURNS、德国INDUKEY、德国ASM、美国CH等八、可控硅模块SILICON CONTROLLED,MODULE德国IXYS、德国EUPEC、德国SEMIKRON、日本TOBIA、日本MITUBSISHI、日本SANKEN、日本FUJI、西班牙CATELEC、美国IR等九、液位计、流量计、料位LEVEL , FLOW METER美国GEMS、美国WARRICK、澳大利亚HAWK、美国LAKE、美国DWYER、德国VEGA、美国FLOWLINE、美国DATASENORS、日本ALEPH、加拿大MILL TRONICS等十、电流电压频率变送器、隔离栅、速度检测器、现场总线TRANSMITTER ETC. 德国BECKHOFF、德国VIPA、德国RNICK、德国PEP、德国BRAUN、德国ZIEHL、南非RHOMBERG BRASLER、澳大利亚APCS、德国BRODERSEN等十一、工业遥控器INDUSTRIAL REMOTE德国ABUS、德国NBB、德国HBC、台湾SAGA等十二、锅炉、燃烧机配件PARTS TO FIRER美国HONEYWELL、意大利SATRONIC、意大利LANDIS&GYD、意大利BRAHMA、意大利SUNTEC、意大利DUNGS等十三、仪表METER德国BEHA、德国TESTO、台湾LUTRON、法国CA、英国AVO、德国WAVETEK 等十四、压力表、温度表、微差压表PRESSURE,TEMPERATURE GAUGE德国WIKA、德国VDO、瑞士RUEGER、日本YAMAMUTO、意大利NUOVA FIMA、日本MAGANA KEIKI、德国LABOM等十五、防雷装置LIGHTNINGPROOF EQUIPMENT德国DEHN、德国OBO、德国ENERCOM、英国FURSE、法国HAKEL、法国MEGACON、法国INDELCE等十六、工业用接插件、连接器、按钮、、行程限位开关CONTACTER, ETC.德国BALS、瑞士SCAWEITZER、美国GE、德国MENNEKES、德国CONTACT、德国BRETER、德国HUMMEL、法国ITT、瑞士TH、德国RAFI、日本PATLITE、德国WEBER、德国SCHMERSAL、德国HATING、德国EBE、法国SOCOMEC、瑞士EAO、德国MOELLER、法国ETA、德国EUCHNER、德国WEIDMULLER、德国SCHLEGEL等代理的品牌和产品十七、各种工控产品INDUSTRIAL CONTROL PRODUCTS1．日本欧姆龙OMRON：光电、接近开关、行程开关、继电器、温控器、计时器、旋转编码器、触摸屏及PLC;2．德国施耐德SCHNEIDER：TE低压电器、接触器、热继电器、M、NS开关、GV2空开、梅兰配电、按钮、变频器、软启动、传感器、压力开关、接近开关、光电开关;3．日本松下电工NAIS：系列变频器；终端及触摸屏、限位、移动供电导轨、计时器、定时开关、继电器; 4．富士电机FUJI：系列通用变频器,系列电梯专用变频器、高压变频器；NB系列PLC,UG系列人机界面、温控仪；低压电器；SC接触器、TR热继电器、EA、SA系列空开、按钮；5．士林电机IHLIN：A1,AXON,AXOS系列PLC、SL-E系列变频器、低压电器；MB系列塑壳断路器,BP、BL系列小型断路器,M-C型、RC型、S-P型、S-2XP型交流接触器,TR型,TH-P 热继电器,MR型、MTO-C型、MS-P型、MT-C型、MT-CLPB型、RTO-C型电磁;6．日本三菱MITSUBII：A1S、ANS、FX0、FX2N、FX0S系列PLC、变频器、张力控制器、低压电器;7．英国：Unidrive、GDP、SE系列变频器、MENTOR II、PUMA、LYNX直流调速;8．德国默勒MOELLER：DIL、NZM、IZM低压电器、Easy、主令、按钮、F&G; 9．德国E+H：各种流量计、液位计、浊度计、压力计、温度计、PH及各种水质分析仪;10．德国魏德米勒WEIDMULLER：SAK接线端子、安装导轨、接线工具、电子产品、接插件;11．德国施克SICK、图尔克TURCK、倍加福P+F、爱福门IFM、巴鲁夫BALLUFF 各种传感器;12．德国宝得BURKERT：PID控制阀、流量变送器、超声波液位变送器、流量检测电磁阀;13．美国派克PARKER：PHS、PFC电磁阀、CDC、GDC、JDC、PDC气缸、三联件、JMCF-4/6X计数器;14．日本SMC：VFS、VF、SY系列电磁阀、气缸、空气过滤AF+AR+AL三联件;15．台湾明纬电源MW：S-15、S-35、S-50、S-100、S-145、D-30、T-50等开关电源;16．日本DIGITAL公司GP触摸屏、台湾台达PWS系列人机界面;17．美国AB：150系列软启动、1336系列变频器、SLC500、PLC5、Micro系列PLC、各种低压电器;18．ABB：ACS100/140/400/600系列变频器、软启动、各种低压电器、继电器、现场仪表;十八、轴承BEARING1,瑞典SKF2,英国FAG3,德国INA4,美国TIMKEN5,美国MORGAN6,日本NTN十九、阀门VALVE,VACUUM VALVE1,美国FIER－ROSEMOUNT气动·电动调节阀HERION压力2,日本山武霍尼韦尔YAMATAKE HONEYWELL电动·气动调节阀3,英国ROTORK电动执行机构二十、称量器件WEIGHT METER1,飞利蒲PHILIPS德国公司的称量传感器及称量控制系统2,加拿大KELK公司的轧钢称量传感器压头二十一、热平衡测试仪HEAT BALANCE TESTER1,德国KELLER公司产浸没式高温测温仪2,日本美能达MINOLTA产非接触式红外测温仪3,美国KANE－MAY公司产的燃烧效率分析仪·热流仪4,英国SIGMA产的热值仪二十二、电平衡测试仪ELECTRIC BALANCE TESTER1,日本日置HIOKI公司3266便携式钳形功率因数表及3165电平衡综合测量仪2,美国泰克公司的电力电缆测试仪二十三、检测分析仪器DETECTOR,ANALYSER1,英国UCC油污分析仪2,美国太平洋科学仪器公司油污检测仪3,美国宝丽声POLYSONIC公司的多普勒超声波流量计4,美国康创CONTROLOTRON公司的非接触式的时差式超声波流量计5,美国罗斯蒙特ROSEMOUNT各种气·固·液检测分析仪二十四、医疗器具MEDICAL INSTRUMENT德国西门子SIEMENS·日本岛津SCHIMADU·东芝TOIBA·日立HITACH·瑞士3M 公司等产的CT机·X莹光机·B超及各类B超探头·头颅定位仪·体外循环机·呼吸机·麻醉机·血氧监测仪·床旁监护仪二十五、监视系统MONITOR1,日本松下PANASONIC工业监视系统2,日本索尼SONY工业监视系统二十六、液压气动系列产品HYDRAULIC,PNEUMATIC PRODUCTS1、Top Air ----- 电磁阀、冲床专用双联安全阀,采用德国nass线圈,通过CE认证,安全可靠与德国HERION公司技术合作2、HORIUCHI 堀内------- 油压缸日本3、FUJIKURA 藤仓----- 超精密调压阀、超低摩擦膜片式气缸;主要用于卷取机械,印刷等行业的张力控制日本4、HOERBIGER 贺尔碧格----- 三联体、电磁阀、气缸德国5、ORIGA ---- 无杆气缸;全球最大无杆气缸生产商,创始人;低、中、高速均动作平稳,低速运动无爬行现象；节省设计空间;用于切片机、送料等英国6、HOWA ----- 无杆气缸日本7、NORGREN 诺冠----- 气动产品英国8、HERION 海隆----- 气动、液压电磁阀、防爆电磁阀德国9、BUSCHJOST 宝硕----- 全系列两通流体阀0-40bar 德国10、DYNAMCO ----- 小型超高速电磁阀美国11、LEGRIS 乐可利----- 气动液压接头法国12、PARKER 派克----- 气动产品美国13、STC SANTEST ----- 磁致伸缩位移传感器日本。
