气动调节阀操作规程气动调节阀是一种在工业控制中广泛应用的阀门，通过改变气缸的气压来驱动阀门的开关，实现管路介质流量的调节。
为了确保气动调节阀的正常运行和延长其使用寿命，需要遵守以下操作规程：一、操作前准备工作1.检查阀门接口及螺栓的连接情况，确保密封良好。
2.检查阀门的外观，如有畸形、划痕或变形等情况需及时修理或更换。
3.检查管路介质的性质和流量，确保阀门的调节能力符合要求。
4.检查阀门的气压源，确保气压源的压力稳定。
二、操作步骤1. 手动操作（调试及维护情况下）（1）用手轻轻拉动操作杆，检查阀门的开闭情况，如操作杆硬拉，说明阀门存在异常，需要进一步排查。
（2）调节气缸气源压力：松开中心接头盖子，调节气源压力，使其符合阀门的使用要求。
（3）调节阀门开度：用手轻轻旋转阀门顶部的手轮，调节阀门的开度，直到达到所需的流量。
（4）降压调整阀使用：对于高压气源压力较大的场合，需安装降压调整阀，通过调整降压阀的压力来控制阀门的开闭。
2. 自动操作（1）开启气源：打开气源阀门，使气缸内的气压达到要求，同时供气方向与排气方向均需要打开。
（2）调节阀门开度：通过电气信号或控制器，调节气缸的气源压力来改变阀门的启闭程度，调节阀门的开度，直到达到所需的流量。
（3）关闭气源：在使用结束后，及时关闭气源，并保持气源管路的干净、畅通。
三、操作注意事项1. 检查气源管路和气缸维护情况，保持干净、无杂质。
2. 避免阀门在关闭时产生冲击载荷，可以采用缓冲装置。
3. 避免阀门受强震动、强冲击等影响。
4. 避免阀门在高温、低温、高压、低压等特殊条件下使用，要根据场合选择适当的材质和结构。
5. 禁止在操作阀门时撞击、拉动等异常操作方式。
6. 定期检查、维护和清洁阀门，保证阀门的正常使用寿命。
通过遵守以上操作规程，可以保证气动调节阀的正常运行和使用寿命，同时也可降低维修和更换阀门的成本，提高工作效率和安全性。
气动调节阀调试流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!气动调节阀调试流程。
1. 检查阀门外部条件。
确认阀门型号和规格与设计要求一致。
气动调节阀的调试步骤
步骤如下：
1、机械零点调试。
对气动调节阀输入4mA的电流信号，控制气信号为0.02Mpa，此时的气缸行程的大小应为0，如果不为0，应调整螺杆上的络脑，零点高了，就拧紧螺母，低了就拧松。
零点和行程要反复调整，误差在1%内。
2、调试机械满量程。
通过调整拉簧的松紧来调整量程，量程大就紧拉簧，量程小就松拉簧。
需反复调整，误差控制在1%内。
3、机械量程的点定位。
调试好零点和满行程后，输入12mA的电流信号，调整变送器连接杆位置，使该点与水平面保持垂直。
4、全行程偏差调试。
给气动调节阀输入控制气信号0.02Mpa，然后在接下来的各点逐渐增加输入信号，使气缸走完行程，各点的偏差不得超过1.5%。
气动调节阀的操作方法
气动调节阀的操作方法主要分为以下几个步骤：
1. 调节阀档位调节：首先，将气动调节阀的档位调节旋钮或手柄调到所需的位置，一般有开、关和调节三个档位可以选择。
2. 控制信号接入：将控制信号连接到气动调节阀的控制端口，可以是电气信号、压力信号等。
3. 操控气源开关：打开气源开关，使气体进入气动调节阀的腔体。
4. 调节阀动作：气体进入气动调节阀后，通过调节阀内部的气动驱动装置，使阀芯或阀板根据控制信号的变化而移动，从而实现流体的调节和控制。
5. 调节阀稳定：待气动调节阀稳定后，可以根据实际需要对调节阀的档位进行微调或重新设定。
6. 监控调节阀状态：通过仪表或显示屏等设备监控气动调节阀的状态，包括开度、压力、温度等参数，以便及时调整和维护。
需要注意的是，在使用气动调节阀的过程中，要根据实际情况进行合理的维护和保养，以确保调节阀的正常运行和长期使用。
气动调节阀调试方法说明书第一节：引言气动调节阀是一种常用的控制装置，广泛应用于工业生产中。
为了确保气动调节阀的正常运行，调试是必不可少的一步。
本说明书将详细介绍气动调节阀的调试方法，以保证它的准确性和可靠性。
第二节：调试前准备1. 验收阀体：检查气动调节阀的外观，确保阀体无损坏、异物和杂质。
2. 连接气源：通过正确的方式将气动调节阀与压缩空气源连接。
3. 归零调节器：将调节器的设定值归零，并将输出信号调整到最小。
第三节：气动调节阀调试方法1. 步骤一：检查漏气开启压缩空气源后，观察气动调节阀是否存在泄漏。
使用肥皂水涂抹在阀体接口处，如果有气泡冒出，则表示存在漏气。
此时应及时检查并修复漏气点。
2. 步骤二：调节比例将调节器的设定值调整到所需开启程度的百分比，观察阀门的开启情况。
如调节不准确，可以通过旋转调节器上的零点和灵敏度螺丝进行微调，直到阀门的开启程度与设定值匹配。
3. 步骤三：检查动态响应通过改变设定值，观察气动调节阀的动态响应。
当设定值发生变化时，阀门是否能及时响应并调节到相应位置。
如动态响应存在延迟或不准确的情况，可通过减小调节器的灵敏度来改善。
4. 步骤四：检查死区死区是指当调节器的输出信号变化较小时，阀门不做出相应调整的区域。
通过改变调节器的输出信号，观察阀门是否存在死区。
如有死区问题，可以通过调整调节器上的比例带和死区螺丝来解决。
5. 步骤五：检查气动阻尼改变设定值时，观察气动调节阀的响应速度和稳定性。
如响应过快或不稳定，可以通过增加调节器上的阻尼螺丝来减缓阀门的响应速度。
6. 步骤六：检查气动调节阀的整体性能综合以上步骤，验证气动调节阀的整体性能。
检查阀门在各种调节条件下的稳定性和精确性，保证其满足实际应用的要求。
第四节：安全注意事项在进行气动调节阀的调试过程中，必须遵守以下安全注意事项：1. 使用个人防护设备，如手套和护目镜，以防止意外伤害。
2. 在操作过程中，务必保持周围环境的安全与整洁。

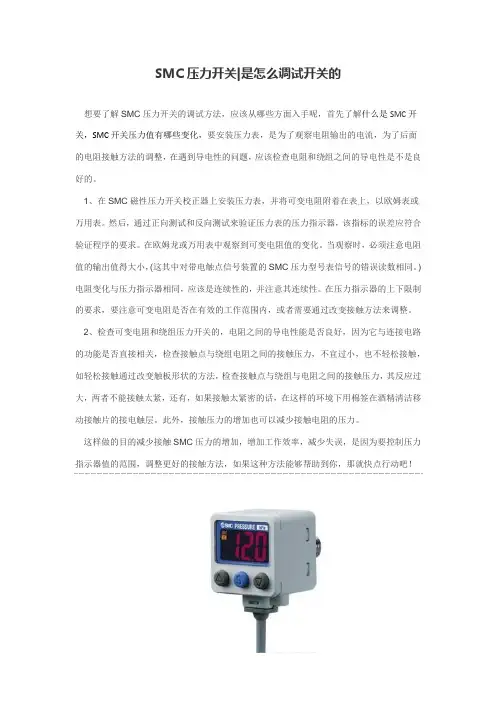

SMC压力开关|是怎么调试开关的
想要了解SMC压力开关的调试方法，应该从哪些方面入手呢，首先了解什么是SMC开关，SMC开关压力值有哪些变化，要安装压力表，是为了观察电阻输出的电流，为了后面的电阻接触方法的调整，在遇到导电性的问题，应该检查电阻和绕组之间的导电性是不是良好的。
1、在SMC磁性压力开关校正器上安装压力表，并将可变电阻附着在表上，以欧姆表或万用表。
然后，通过正向测试和反向测试来验证压力表的压力指示器，该指标的误差应符合验证程序的要求。
在欧姆龙或万用表中观察到可变电阻值的变化。
当观察时，必须注意电阻值的输出值得大小，(这其中对带电触点信号装置的SMC压力型号表信号的错误读数相同。
)电阻变化与压力指示器相同，应该是连续性的，并注意其连续性。
在压力指示器的上下限制的要求，要注意可变电阻是否在有效的工作范围内，或者需要通过改变接触方法来调整。
2、检查可变电阻和绕组压力开关的，电阻之间的导电性能是否良好，因为它与连接电路的功能是否直接相关，检查接触点与绕组电阻之间的接触压力，不宜过小，也不轻松接触，如轻松接触通过改变触板形状的方法，检查接触点与绕组与电阻之间的接触压力，其反应过大，两者不能接触太紧，还有，如果接触太紧密的话，在这样的环境下用棉签在酒精清洁移动接触片的接电触层。
此外，接触压力的增加也可以减少接触电阻的压力。
这样做的目的减少接触SMC压力的增加，增加工作效率，减少失误，是因为要控制压力指示器值的范围，调整更好的接触方法，如果这种方法能够帮助到你，那就快点行动吧！。
气动调节阀调试说明气动调节阀是一种常见的工业控制阀，用于调节流体介质的压力、流量、温度等参数。
为了确保气动调节阀的正常工作，需要进行正确的调试。
以下是气动调节阀调试的步骤和注意事项：1. 确定调试目标：在开始调试之前，首先要明确调试的目标，例如调节阀的开度范围、阀门的响应速度、阀门的稳定性等。
2. 检查气源：确保气源供应正常，并检查工作压力是否符合阀门的要求。
3. 调节气压：使用调节器调节气压，使其在设计范围内如辅助腔和执行器两端。
通常，辅助腔的气压应大于执行器两端的气压，以使阀门打开。
调节器调节气压时要逐步进行，避免突然增加或减少气压。
4. 调整行程开度：通过调节行程开度来控制阀门的开关程度。
在调试之前，需要根据实际需要确定阀门的全开和全关行程，并通过调节位置器或手动装置来调整行程开度。
5. 检查阀门响应：在调试过程中，需要检查阀门的响应速度和灵敏度。
可以通过改变输入信号或手动操作来验证阀门的响应。
正常情况下，阀门应能迅速响应并稳定在所需的位置。
6. 调整稳定性：根据实际需要，调节阀门的稳定性。
稳定性是指阀门在工作过程中的抗干扰和抗震动能力。
可以通过增加阀门的补偿增益或减小比例增益来提高阀门的稳定性。
7. 进行整体调试：在完成以上步骤后，需要对整个气动调节阀系统进行综合调试，以确保其整体的正常工作。
在进行气动调节阀调试时，还需要注意以下事项：- 注意安全：在调试过程中，要注意阀门系统的安全，避免意外发生。
使用个人防护装备，并确保周围环境安全。
- 记录数据：在调试过程中，要记录关键数据，如气源压力、阀门行程、响应时间等，以便后续分析和参考。
- 注意阀门堵塞：如果阀门长期不用或介质特殊，可能导致阀门堵塞。
在调试之前，应检查阀门是否堵塞，并清洁必要的部件。
- 定期维护：调试完成后，应定期对气动调节阀进行维护和检修，以确保其长期稳定的工作。
总之，正确的气动调节阀调试是保证系统正常工作的关键步骤。
通过按照以上步骤和注意事项进行调试，可以提高阀门的性能和可靠性，保证系统的正常运行。
气动调节阀的调校方法
【气动调节阀调校方法】
气动调节阀是一种常用的流量控制装置，它可以根据输入的信号进行流量控制，广泛应用于工业自动化领域。
为了保证气动调节阀的正常使用，需要进行调校。
下面介绍气动调节阀的调校方法。
【工具准备】
1. 可调节压力表
2. 直观的比例刻度板
3. 调节锤（可调节压力表的推拉罐和滑动杆）
4. 万用表
【调校步骤】
1.按照安装手册装控制阀，并根据实际需要确定控制阀的执行器及控制信号组合，调整气动控制阀的结构。
2.使用万用表，将输出信号与控制阀的电气信号进行比对，以确保信号的一致性。
3.将控制阀的输出信号输入至可调节压力表，观察设定压力下开度量的正确性，并对其进行校对。
4.根据控制阀的执行器及控制信号，计算并设定控制阀的比例带数值，将比例刻度板精确调整到该数值。
5.通过调节锤进行调整，使比例带的最大开度量和最小开度量对应气动控制阀输出的最大和最小信号。
6.经过以上步骤后，进行气动调节阀的漏气检测，确保漏气量不超过规定的范围。
7.最后，再次测试气动调节阀的控制效果，以确保其达到要求。
总之，气动调节阀的调校方法主要是为了保证其正常使用和达到预期的控制效果。
而调校的过程也需要尽可能地精确和认真，以避免对控制系统的负面影响。
