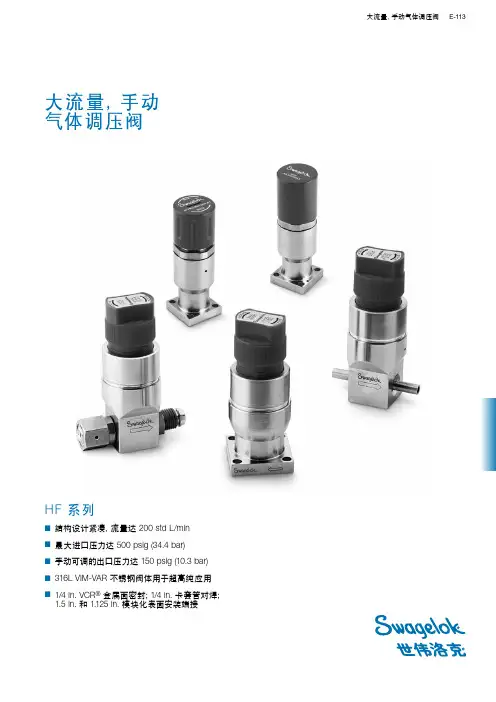

手动调压阀原理图解

38张阀门动图工作状态和原理一目了然！2016-05-25 11:08小七导读：液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。

今天，小七为大家配上动图来介绍各种液压阀的原理和功能！按控制方法分类：手动，电控，液控按功能分类：流量阀（节流阀、调速阀，分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）◆◆◆单向阀单向阀是流体只能沿进水口流动，出水口介质却无法回流，俗称单向阀。

单向阀又称止回阀或逆止阀。

用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。

安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

底阀应安装在水泵吸水管路的底端。

止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。

直角单向阀直通单向阀单向阀A口进油时单向阀B口进油时单向阀有控制油时+换向阀换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。

是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。

这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中最为常用。

此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。

工作时只需转动手轮通过阀瓣来变换工作流体的流向。

◆◆◆换向阀-二位二通二位即表示阀芯工作在两种状态下，线圈不通电时阀芯在一个位置，通电时运动到另一个位置，通过位置的变换来切换阀的导通状态；二通的意思是阀有两个接口（一进一出）。

二位二通阀实际上就是一个截止阀，起关断/打开管路的目的，没有换向的功能。

+◆◆◆换向阀-二位四通二位四通换向阀适用干油或稀油集中润滑系统,以转换供油方向或开闭供油管道。

常用制动元件(制动阀、继动阀、调压阀、四回路保护阀等)工作原理简介常用气制动元件工作原理简介装设在车辆上的所有各种制动系总称为制动装备。

任何制动系都具有四个基本组成部分：供能装置——包括供给、调节制动所需能量以及改善传能介质状态的各种部件。

其中产生制动能量的部分称为制动能源。

如空压机、人的肌体控制装置——包括产生制动动作和控制制动效果的各种部件。

如制动踏板机构，制动阀。

传动装置——包括将制动能量传输到制动器的各个部件，如制动总泵、制动轮缸制动器——产生阻碍车辆的运动或运动趋势的力（制动力）的部件，其中也包括辅助制动系中的缓速装置。

较为完善的制动系还具有制动力调节装置以及报警装置、压力保护装置等附加装置。

制动系还可按照制动能源来分类：以驾驶员的肌体作为唯一制动能源的制动系称为人力制动系；完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的则是动力制动系。

其制动能源可以是发动机驱动的空气压缩机或油泵。

兼用人力和发动机动力进行制动的制动系称为伺服制动系，如真空助力。

按照制动能量的传输方式，制动系又可分为机械式、液压式、气压式和电磁式等，我厂现有车型主要采用液压制动和气压制动两种传输方式。

液压制动式结构简单，主要用于490发动机以下小型工程车和平板车上，气压制动结构复杂，用于中型及以上车型。

下面只讨论一下我厂最常用的动力制动系中的气压制动。

气压制动系是发展最早的一种动力制动系，也是我厂现在最主要采用的制动形式。

图为气压双回路气压制动系示意图：由发动机驱动的双缸活塞式空气压缩机将压缩空气经调压阀首先输入湿储气筒，压缩空气在湿储气筒内冷却并进行油水分离之后，再经过四回路保护阀，分别进入前桥储气筒、后桥储气筒和驻车储气筒，将气路分成三个回路；前、后储气筒分别与制动阀的上、下两腔相连，当驾驶员踩下踏板时，前筒气体通过制动阀上腔经快放阀到达前桥制动气室，实现前桥制动；后储气筒气体通过制动阀下腔，打开继动阀控制口，使后储气筒压缩空气直接经继动阀进入后桥制动气室，实现后桥制动；驻车储气筒与手控阀相连，在正常行车状态，驻车储气筒与手控阀和弹簧气室处于常通状态，当车辆停止时，将手刹手柄达到停车位置，阻断气源，弹簧气室内的压缩空气通过快放阀排入大气，实现驻车制动。

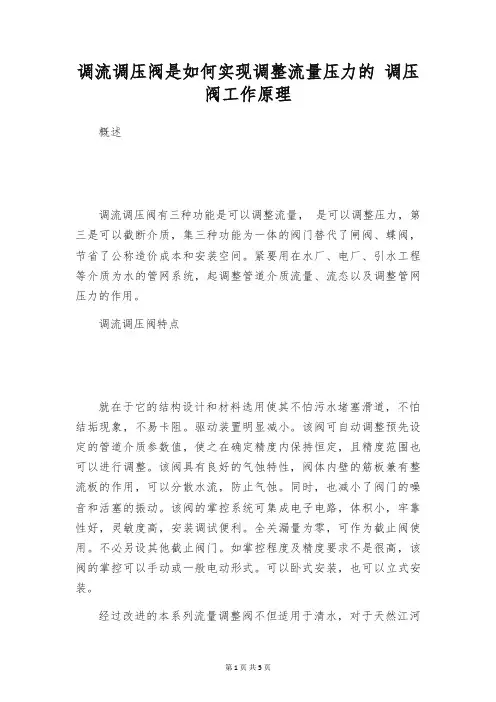

调流调压阀是如何实现调整流量压力的调压阀工作原理概述调流调压阀有三种功能是可以调整流量，是可以调整压力，第三是可以截断介质，集三种功能为一体的阀门替代了闸阀、蝶阀，节省了公称造价成本和安装空间。

紧要用在水厂、电厂、引水工程等介质为水的管网系统，起调整管道介质流量、流态以及调整管网压力的作用。

调流调压阀特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。

驱动装置明显减小。

该阀可自动调整预先设定的管道介质参数值，使之在确定精度内保持恒定，且精度范围也可以进行调整。

该阀具有良好的气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。

同时，也减小了阀门的噪音和活塞的振动。

该阀的掌控系统可集成电子电路，体积小，牢靠性好，灵敏度高，安装调试便利。

全关漏量为零，可作为截止阀使用。

不必另设其他截止阀门。

如掌控程度及精度要求不是很高，该阀的掌控可以手动或一般电动形式。

可以卧式安装，也可以立式安装。

经过改进的本系列流量调整阀不但适用于清水，对于天然江河湖泊水、轻度污水具有良好的受本领。

从设计结构和材料选用上解决了多年来流量调整阀易结垢，卡阻，驱动装置偏大的难题。

用途适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调整流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调整和掌控功能，具有消能、降噪、减振及防气蚀的特点。

能有效地提高系统安全牢靠性，充分系统自动化掌控要求。

工作原理结构活塞式结构，活塞式掌控阀调整机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。

可在阀体内圆筒里由导轨引导沿管路作轴向运动，因而更改流道面积，以实现调整流量及减压功能。

与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应GB的要求。

电动调流调压阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等紧要部件构成。

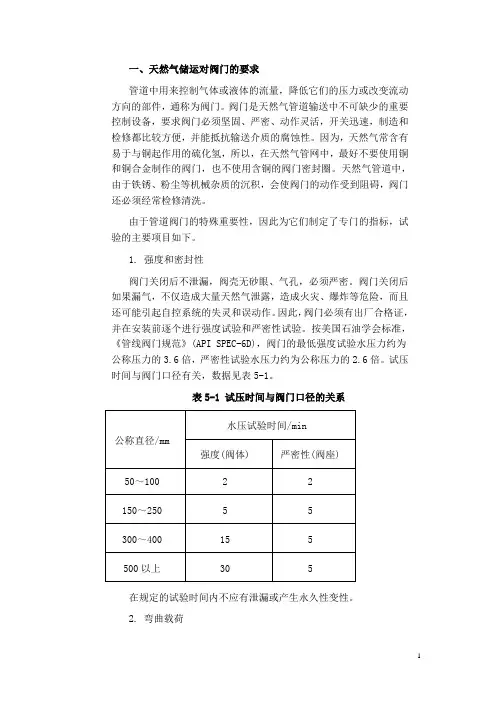

一、天然气储运对阀门的要求管道中用来控制气体或液体的流量，降低它们的压力或改变流动方向的部件，通称为阀门。

阀门是天然气管道输送中不可缺少的重要控制设备，要求阀门必须坚固、严密、动作灵活，开关迅速，制造和检修都比较方便，并能抵抗输送介质的腐蚀性。

因为，天然气常含有易于与铜起作用的硫化氢，所以，在天然气管网中，最好不要使用铜和铜合金制作的阀门，也不使用含铜的阀门密封圈。

天然气管道中，由于铁锈、粉尘等机械杂质的沉积，会使阀门的动作受到阻碍，阀门还必须经常检修清洗。

由于管道阀门的特殊重要性，因此为它们制定了专门的指标，试验的主要项目如下。

1. 强度和密封性阀门关闭后不泄漏，阀壳无砂眼、气孔，必须严密。

阀门关闭后如果漏气，不仅造成大量天然气泄露，造成火灾、爆炸等危险，而且还可能引起自控系统的失灵和误动作。

因此，阀门必须有出厂合格证，并在安装前逐个进行强度试验和严密性试验。

按美国石油学会标准，《管线阀门规范》(API SPEC-6D)，阀门的最低强度试验水压力约为公称压力的3.6倍，严密性试验水压力约为公称压力的2.6倍。

试压时间与阀门口径有关，数据见表5-1。

表5-1 试压时间与阀门口径的关系在规定的试验时间内不应有泄漏或产生永久性变性。

2. 弯曲载荷这种试验是对公称直径大于350mm的焊接连接型阀门的坚定性试验，目的是为了检验阀体受到温度、地震或其他自然应力时阀门的密封性，以及外力作用对阀座和阀芯的动作和转动力矩的影响。

按美国石油学会管线用阀规程(API SPEC-6D)规定的弯曲力矩的许用值：M=1200d3p (5-1)式中d——管道外径；p——管道的公称压力，kgf/m2。

试验时把阀的内压和外载加至规定的试验值，保持稳定，验证阀的严密性，动作和转动力矩，它们都不应出现影响阀门正常工作的征兆。

3. 耐火性能按照英国标准BS-4460，油气管线阀门火烧后(聚四氟乙烯密封圈及其他非金属件被烧坏)，应仍能灵活动作。

38张阀门动图-工作状态和原理一目了然!38张阀门动图工作状态和原理一目了然！2016-05-25 11:08小七导读：液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。

今天，小七为大家配上动图来介绍各种液压阀的原理和功能！按控制方法分类：手动，电控，液控按功能分类：流量阀（节流阀、调速阀，分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）◆◆◆单向阀单向阀是流体只能沿进水口流动，出水口介质却无法回流，俗称单向阀。

单向阀又称止回阀或逆止阀。

用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。

安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

底阀应安装在水泵吸水管路的底端。

止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。

单向阀有控制油时+换向阀换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。

是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。

这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中最为常用。

此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。

工作时只需转动手轮通过阀瓣来变换工作流体的流向。

◆◆◆换向阀-二位二通二位即表示阀芯工作在两种状态下，线圈不通电时阀芯在一个位置，通电时运动到另一个位置，通过位置的变换来切换阀的导通状态；二通的意思是阀有两个接口（一进一出）。

二位二通阀实际上就是一个截止阀，起关断/打开管路的目的，没有换向的功能。

+◆◆◆换向阀-二位四通二位四通换向阀适用干油或稀油集中润滑系统,以转换供油方向或开闭供油管道。

此换向阀采用大扭矩直流减速电机驱动换向，因此即使在恶劣的工况下（如低温或粘度很高的润滑脂），换向动作也十分可靠。

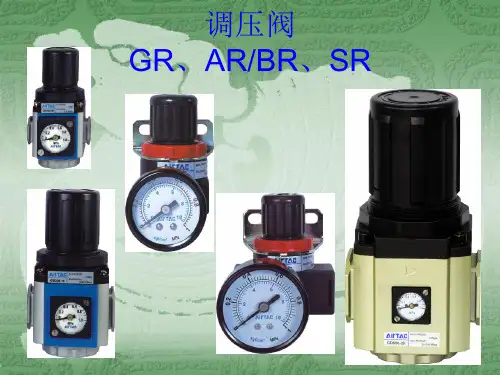

调压阀的工作原理
调压阀是一种用来控制流体压力的装置，它在各种工业领域中都扮演着非常重要的角色。

它的工作原理主要是通过调节阀门的开合程度来控制流体通过阀门的流量，从而达到控制压力的目的。

首先，调压阀的工作原理与流体力学有关。

当流体通过管道时，会产生一定的压力，这个压力取决于流体的流速和管道的截面积。

调压阀通过改变阀门的开合程度来改变管道截面积，从而影响流体的流速和压力。

其次，调压阀的工作原理与阀芯和阀座的设计有关。

阀芯和阀座是调压阀中的关键部件，它们的设计决定了阀门的密封性能和流体流过阀门时的阻力。

通过改变阀芯和阀座的设计，可以实现不同的调压效果。

另外，调压阀的工作原理还与控制系统有关。

在一些自动化控制系统中，调压阀可以根据传感器反馈的压力信号，通过控制执行机构来实现自动调节流量和压力的功能。

这种自动调节的方式可以更精确地控制流体压力，提高系统的稳定性和可靠性。

总的来说，调压阀的工作原理是通过控制阀门的开合程度，改变管道截面积和阀芯阀座的设计，以及配合控制系统的反馈信号，来实现对流体压力的精确控制。

它在各种工业领域中都有着广泛的应用，是确保系统正常运行和安全性的重要装置之一。

调压阀的构造和工作原理我公司开发生产的TFW系列调压阀是取代水电站（中小型水轮机系列系）调压井的专用水电设备按直径和水头共分为六个品种（如下表）：调压阀的作用：当机组甩负荷导叶快速关闭的同时调压阀相应快速开启，将机组关闭时减少的流量通过调压阀排出，待机组关闭后再缓慢关闭调压阀，也就是说装设调压阀后，引水系统内的流量变化得以缓慢进行，从而削减了水压上升值。

另一方面，由于机组仍然是快速关闭的，从而保证了速率上升值也不会过高。

所以说，调压阀是降低长引系统压力上升值和机组速率上升值的有效措施之一，在这方面起到了代替调压井的作用。

调压阀是取代水电站调压井的专用水电设备，其优点是可节约工程投资，缩短工程建设周期。

我厂生产的调压阀是根据流量、水头等参数确定其调压阀型号的；T、F分别代表“调”、“阀”，W代表卧式，分子为调压阀直径Dx以mm计，分母为名义水头Hp以米计；TFW型调压阀型号表示意义：如“TFW400/130”中的T、F分别表示“调”、“阀”，W代表“卧”式，400为调压阀阀盘进水止口直径为400mm，130为名义水头130m。

注：由于我厂不生产油压设备和生产调速器，要求调压阀用油量大于机组事故关机时用油量即可，油压设备规格型号要按调压阀主油缸的直径与调压阀行程来确定，故也无法确定采用那种型号规格的油压设备。

调压阀必须与电站机组的YT型调速器（由用户另行采购）相配合。

调压阀的本体采用卧式布置，即其进水管、油缸的中心线与地面呈平行，主要由阀壳、阀塞、主油缸、引导油缸、补气阀等组成。

阀壳为铸钢件，由左右对称的两个半蜗形管合成，共有三个开放的孔口，其中一端为进水口，一端为出水口，一端为与主油缸连接的预留孔；阀壳的蜗形管内有固定导叶，使水流进入后就形成环流并在阀体内相互碰撞消能，然后排向尾水，消能性能良好。

为减少振动，设有补气装置，使大气能均匀地直接进入调压阀泄水流道入口端的负压区。

除TFW400/130型为锥形阀塞，其余型号为园形阀塞，阀塞材料为铸钢，表面镀铬防锈，阀塞上设有均压孔，目的是平衡阀塞两边的水压，以减少操作油压。

3⼤类12种液压阀⼯作原理，直观动画演⽰⼀看就懂导读液压阀在液压传动中⽤来控制液体压⼒﹑流量和⽅向的元件。

其中控制压⼒的称为压⼒控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为⽅向控制阀。

上图为最简单的⼀套液压系统（或称液压泵站），油泵电机等组成动⼒源把油输送到油缸中，⽽电磁阀起到换向的功能，使得油缸活塞杆伸出，或者缩回。

各部件作⽤：油缸：执⾏元件电磁换向阀：液路系统中⽤来实现液路的通断或液流⽅向的改变。

节流阀：通过改变节流截⾯或节流长度以控制流体流量压⼒管路过滤器：清除或阻挡杂质，防⽌元件磨损或卡死溢流阀：定压溢流、稳压、系统卸荷和安全保护作⽤油泵：将原动机的机械能转换成液压能电机：动⼒源我们今天通过直观动态图为⼤家梳理3⼤类12种液压阀的⼯作原理和特点。

1. 控制油液流动⽅向时，液压阀有液动和⼿动之分。

液动换向阀↓液动换向阀是利⽤控制油路的压⼒油来改变阀芯位置的换向阀，操作较为⽅便，启动⼒⼤。

但是当液控油的流量较⼤时，换向冲击也会⽐较⼤。

因此，为了控制阀芯的移动速度，减⼩冲击。

通常在液控压⼒油⼝前安装单向节流装置（阻尼调节器）。

⼿动换向阀↓⼿动换向阀是⼿动杠杆操作的⽅向控制阀，在液压系统中起换向（改变液流⽅向）和开关（接通或切断液流）作⽤。

其操作简便，⼯作可靠，⽆需电⼦。

可以说安装和使⽤⾮常简单。

缺点就是只能通过⼈⼿操作，⾃动化程度不⾼。

2. 按⼯作位置和通路来划分，液压阀⼜有⼆位、三位、四位，⼆通、三通、四通、五通等。

多路换向阀⾮常适合对多路流动⽅向之间进⾏切换，改变不同管路间油路的通与断，控制液流⽅向。

根据阀芯在阀体中的⼯作位置数分两位、三位等；根据所控制的通道数分两通、三通、四通、五通等；P 为供油⼝，O 为回油⼝，A ﹑B 是通向执⾏元件的输出⼝。

当阀芯处於中位时，全部油⼝切断，执⾏元件不动；当阀芯移到右位时，P 与A 通，B 与O 通；当阀芯移到左位时，P 与B通，A 与O 通。

阀门基本结构介绍一、阀门的定义阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。

二．阀门分类（1）按自动与驱动分类·自动阀门：依靠介质（液体、气体、蒸汽等）本身的能力而自行动作的阀门。

如安全阀、止回阀、减压阀、蒸汽疏水阀、空气疏水阀、紧急切断阀、自力式压力调节阀、自力式温度调节阀等。

·驱动阀门：借助手动、电力、液力或气力来操纵的阀门。

如闸阀、截止阀、节流阀、蝶阀、球阀、旋塞阀、隔膜阀、气动薄膜调节阀、气动活塞调节阀等。

（2）按主要技术参数分类a、按公称尺寸分类·小口径阀门·中口径阀门·大口径阀门·特大口径阀门b、按公称压力分类·真空阀·低压阀·中压阀。

·高压阀·起高压阀c、按介质工作温度分类·高温阀·中温阀·常温阀·低温阀·超低温阀d、按阀体材料分类·非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。

·金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、高合金钢阀门。

·金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

e、按与管道的连接方式分类·法兰连接阀门：阀体上带有法兰，与管道采用法兰连接的阀门。

·螺纹连接阀门：阀体上带有内螺纹或外螺纹，与管道采用螺纹连接的阀门。

·焊接连接阀门：阀体上带有对焊坡口或承插焊口，与管道采用焊接连接的阀门。

·夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的阀门。

·卡套连接阀门：用卡套与管道连接的阀门。

f、按操纵方式分类·手动阀门：借助手轮、手柄、杠杆或链轮等，由人力来操纵的阀门。

当需要较大的力矩时，可采用蜗轮、齿轮等减速装置。

·电动阀门：用电动机、电磁或其他电气装置操纵的阀门。

动图｜16种阀门动态⼯作原理图1、200P型减压阀该阀安装于管路中，主要稳定出⼝压在设定的范围，保证出⼝的压⼒不因进⼝压⼒的变化⽽变化，当出⼝压⼒低于设定值时，阀瓣在弹簧⼒的作⽤下打开，⽔流通过，当出⼝压达到设定值时，出⼝压直接传递与膜⽚下⽅，与弹簧形成对抗，使阀瓣关闭切断通⽔。

2、DHH44X微阻缓闭消声⽌回阀在阀门⽤于⽌排⽔管道，安装在⽔泵出⼝处，⽤来防⽌介质倒流或消除破坏性⽔锤，当⽔泵开始⼯作或防⽌压⼒开始升⾼时。

阀瓣在进⼝压⼒作⽤下打开，介质⼤量通过，同时介质进⼊管壁⽓缸内，使活塞运动到⼯作位置，当⽔泵停⽌或进⼝压⼒下降时，阀瓣在回⽔压⼒作⽤下在先快速关闭百分之九⼗，由于活塞处于⼯作位置，剩百分之⼗左右的关闭形成，由活塞组织缓慢关闭，从⽽消除了快速关闭所形成的⽔锤。

3、HH44X微阻缓闭⽌回阀在阀门⽤于⽌排⽔管道，安装在⽔泵出⼝处，⽤来防⽌介质倒流或消除破坏性⽔锤，当⽔泵开始⼯作或防⽌压⼒开始升⾼时。

阀瓣在进⼝压⼒作⽤下打开，介质⼤量通过，同时介质进⼊管壁⽓缸内，使活塞运动到⼯作位置，当⽔泵停⽌或进⼝压⼒下降时，阀瓣在回⽔压⼒作⽤下在先快速关闭百分之九⼗，由于活塞处于⼯作位置，剩百分之⼗左右的关闭形成，由活塞组织缓慢关闭，从⽽消除了快速关闭所形成的⽔锤。

4、HH46X、HH48X、HH49X 型微阻缓闭蝶式⽌回阀该系列阀门主要应⽤于污⽔、清⽔、海⽔等介质的排⽔管道上，既能防⽌介质的倒流，⼜能有效限制破坏性⽔锤，保证管型性的安全，当介质压⼒进⼊阀门时，消阀瓣在介质作⽤下打开，⼤量的介质通过，同时介质进⼊⼤油缸内，使⼩活塞处于⼯作位置，当阀门进⼝介质压⼒下降，系统压⼒介质回流时，⼩阀瓣回流介质的作⽤下先快速关闭百分之⼋⼗五，剩余百分之⼗五左右的关闭形成由⼩阀瓣组织缓慢关闭，从⽽消除了快速关闭所形成的破坏性⽔锤。

5、K7H44X⽔泵出⼝控制阀该阀安装在管路中，主要控制介质逆流，同时消除因介质突然逆流所产⽣的破坏性⽔锤，当进⼝压⼒突然降低，管路内介质产⽣逆流时，主阀上的单向阀关闭，主阀出⼝端的压⼒经导管进⼊控制室，控制室内压⼒渐渐上升，主阀瓣缓慢关闭。

双向调压阀工作原理
嘿，咱今天就来唠唠双向调压阀的工作原理哈！这双向调压阀啊，就好比是个聪明的交通指挥员。

你想啊，液体或者气体在管道里流啊流，就像路上的车子跑来跑去。

这时候双向调压阀就站出来啦，它能决定让这些流体跑得快还是跑得慢，压力大还是压力小。

它是怎么做到的呢？其实很简单啦，双向调压阀里面有个可以活动的阀芯呀，就像个灵活的小开关。

当流体从这边过来的时候，阀芯根据需要调整位置，要么让流体轻松通过，压力就小啦；要么就稍微挡一挡，让压力变大些。

等流体从反方向过来呢，它又能同样地发挥作用。

这就好像你家的水龙头，你可以通过旋转把手来控制水的大小和压力，双向调压阀不就是这样嘛！只不过它更高级，能在更复杂的流体系统里精确地控制呢。

你说要是没有双向调压阀，那流体不就乱套啦？一会儿压力大得能把管子撑破，一会儿又小得啥都干不了。

那可不行呀！双向调压阀就像个贴心的卫士，时刻守护着流体的运行。

而且啊，它还特别可靠呢！不管是高温还是低温，不管是干净的流体还是有点杂质的，它都能稳稳地工作，这多厉害呀！就像一个不管遇到啥情况都能坚守岗位的好员工。

你想想看，在各种工业设备里，双向调压阀默默地发挥着自己的作
用，保证一切都能有条不紊地进行。

它虽然不大，但是作用可太大啦！没有它，那些复杂的系统可能就没法正常运转咯。

所以说呀，双向调压阀可真是个了不起的小玩意儿呢！咱可别小瞧了它，它可是在很多地方都立下了汗马功劳呢！它就像是幕后英雄，虽然不显眼，但却至关重要啊！。

调压阀的工作原理调压阀是一种常见的流体控制装置，它在工业生产和日常生活中起着至关重要的作用。

调压阀的工作原理主要是通过调节介质的流动压力来实现对流体流量和压力的控制。

在各种流体系统中，调压阀都扮演着重要的角色，它能够确保流体在管道中稳定流动，保护管道和设备，同时也能够满足不同工艺和设备对流体压力的要求。

调压阀的工作原理可以简单概括为，通过调节阀门的开度，改变介质的流通截面积，从而改变介质的流速和压力，以达到控制流体压力的目的。

调压阀通常由阀体、阀盖、阀座、阀芯和调节装置等部件组成。

在工作时，通过调节装置改变阀芯的位置，从而改变流体的流通截面积，进而实现对流体压力的调节。

调压阀的工作原理还包括了一些基本的流体力学原理，例如伯努利定律和连续方程。

伯努利定律指出了流体在流动过程中压力、速度和高度之间的关系，而连续方程则描述了流体在管道中的流动特性。

通过对这些流体力学原理的理解，可以更好地理解调压阀是如何实现对流体压力的控制的。

在实际应用中，调压阀的工作原理还涉及到一些其他因素，例如介质的性质、流体系统的工作条件和环境因素等。

不同的介质对调压阀的工作性能有着不同的要求，因此在选择和设计调压阀时，需要充分考虑介质的特性。

同时，流体系统的工作条件和环境因素也会对调压阀的选择和使用产生影响，例如温度、压力、流量等参数都需要被充分考虑。

总的来说，调压阀的工作原理是通过调节阀门的开度，改变介质的流通截面积，从而改变介质的流速和压力，以达到控制流体压力的目的。

在实际应用中，需要综合考虑介质的性质、流体系统的工作条件和环境因素等多方面因素，才能更好地实现对流体压力的控制。

通过对调压阀工作原理的深入理解，可以更好地应用和维护调压阀，确保流体系统的安全稳定运行。
