高端示波器的触发功能简介

示波器的触发释抑功能示波器的触发抑制功能是指示波器在测量信号时，通过触发电路来限定触发抑制条件，从而使仪器能够稳定地显示周期性信号的波形。

触发释抑功能在示波器的应用中起着至关重要的作用，本文将从原理、应用及操作三个方面对示波器的触发释抑功能进行详细介绍。

原理：示波器的触发抑制功能依赖于触发电路，触发电路检测输入信号并根据设定的触发条件，将触发信号送往扫描电路，从而稳定地显示波形。

触发条件常见的包括信号的上升沿、下降沿、脉宽、幅度等。

通过设置合适的触发条件，触发抑制功能可保证示波器能够稳定地显示特定信号，避免波形跳动或失真问题。

应用：触发抑制功能广泛应用于各种电子测试与测量领域。

在数字电路测试中，通过设置触发条件，可以准确捕捉并显示特定的数字信号波形，有助于分析和调试数字电路的运行状态。

在模拟电路测试中，通过设置合适的触发条件，可以显示稳定的周期性信号波形，方便测量信号的频率和幅度等参数。

此外，触发抑制功能还可用于捕捉特定的脉冲信号，如雷达脉冲信号、通信信号等。

操作：在使用示波器触发抑制功能时，首先需要设置触发源，选择适当的输入信号通道或外部触发信号。

接下来，根据测试需要，设置合适的触发条件，包括触发类型、触发电平、触发沿等。

触发类型可选择上升沿触发、下降沿触发、任意沿触发等，触发电平则用于设置触发的电平阈值。

最后，调整示波器的时间基准、水平偏移等参数，以获得清晰、稳定的波形显示。

在实际操作中，需要注意以下几点：第一，正确选择触发类型和触发电平，以确保触发电路能准确响应所需信号；第二，合理选择时间基准和水平偏移，以适应不同频率和幅度的信号波形；第三，对于较为复杂的信号波形，可以尝试使用高级的触发功能，如窗口触发、脉宽触发等，以便更好地捕捉感兴趣的波形。

总结：示波器的触发抑制功能是一项重要的测量工具，在电子测量和测试中有着广泛的应用。

通过正确设置触发条件，触发抑制功能可以帮助我们准确地捕捉和显示周期性信号的波形，使测量结果更加准确可靠。

示波器触发1、触发的作用触发是示波器非常重要的特征之一，因为示波器具有强大的触发功能，所以能够用于异常信号捕获和电路故障调试。

示波器的触发有两个重要作用：1）捕获感兴趣的信号波形；2）确定时间参考零点，稳定显示波形。

2、触发器简单工作原理简单的边沿触发器的工作原理如下图所示。

首先预设一个触发电平，触发信号与触发电平比较，当触发信号穿越触发电平后，电压比较器立即产生一个快沿触发脉冲，去驱动下一级硬件，这样即可进行边沿触发。

触发信号的来源可以是信号自身，亦可以是一个同步的触发信号（或外触发信号）。

示波器的捕获板内部有开关，可以把任何一个示波器通道或外触发输入通道切换到触发器。

这是示波器非常灵活的一面，需要了解。

3、触发释抑（Hold Off）示波器的触发释抑Hold Off对于稳定显示Burst类型的波形是非常重要的。

如下图所示，如果没有Hold Off，示波器第一次触发在Burst波形的第一个脉冲，第二次有可能触发在Burst 波形的第三个脉冲，这样屏幕看到的就不是稳定的Burst波形串，而左右晃动的波形。

示波器采用Hold Off解决这个问题，当示波器第一次触发后，必须在经过Hold Off时间后，才能够进行第二次触发，这样，如果设置Hold Off时间大于Burst波形串的时间，则第二次也会触发到第二个Burst波形的第一个脉冲，这样整个Burst波形串即可稳定的显示在示波器的屏幕上。

4、边沿（Edge）触发边沿触发是示波器最常用的触发类型，也是示波器默认的触发类型。

边沿触发分为上升边沿触发（默认类型），下降边沿触发，或者双边沿触发。

双边沿触发功能可以让我们简单看看数据信号的眼图（并不准确，尤其边沿抖动部分）。

5、边沿再边沿（Edge Then Edge）触发边沿再边沿触发功能是较少使用的触发功能，先检测一个边沿，等一定的时间或一定数量的事件，再触发另一个边沿。

基于事件的是指经过多少个边沿（边沿数量可以设置）再触发；基于时间的是指经过多长时间（时间长度可以设置）再触发。

示波器的触发模式有哪些示波器如何操作对于数字示波器来说，整机都是在触路的掌控下工作的。

触发电路决议了示波器什么时候采集信号，什么时候停下来显示波形。

而触发模式就是指示波器在触发条件充分前和对于数字示波器来说，整机都是在触路的掌控下工作的。

触发电路决议了示波器什么时候采集信号，什么时候停下来显示波形。

而触发模式就是指示波器在触发条件充分前和触发条件充分后的工作状态。

示波器常用的触发模式有以下几种：1、自动触发：这是绝大多数示波器的缺省触发模式。

在自动触发模式下，示波器会优先检测设定好的触发条件是否充分。

假如触发条件充分，示波器就按当前的触发条件进行触发；假如触发条件不充分且持续超过确定时间（一般是几十ms），示波器内部会自动产生一个触发并捕获波形显示。

假如示波器发生了自动触发，这时捕获到的波形可能是不充分触发条件的，但是这避开了用户由于触发条件设置错误而完全看不到信号波形的情况，用户可以依据示波器自动触发捕获到的波形进一步更改或优化触发条件的设置。

自动触发模式可以适用于绝大多数的测试场合，但是也有确定的制约条件。

假如用户感喜好的信号跳变或设置的触发条件发生的频率很低，比如1秒钟才会发生一次，这时假如示波器工作在自动触发模式下，可能会由于来不及等待到充分触发条件的信号示波器就自动触发了，从而造成捕获的信号不是期望的信号的情况。

在自动触发模式下，无论是充分条件的触发还是示波器自动产生的触发，一旦触发后示波器就会把捕获的波形处理显示，然后再等待下一个触发的到来，因此无论触发条件是否充分，示波器上的波形都是“动”起来的。

2、正常触发：假如用户要捕获的信号显现间隔较长，而且触发条件设置无误，就可以把示波器设置为正常触发模式。

在正常触发模式下，示波器会严格依照设定好的触发条件触发。

假如触发条件不充分，示波器会一直等待充分触发条件的信号到来，而不会自动进行触发。

在正常触发模式下，也是一旦触发后示波器就会把捕获的波形处理显示，然后再等待下一个触发的到来。

示波器的触发详解前言：在使用示波器进行测量时，首先就是需要掌握选择何种触发方式来捕获特定的事件，所以充分理解触发的概念、原理以及设置方法是有效使用示波器的前提。

一、触发的定义在文章的开始，我们给示波器的触发下一个明确的定义：只有满足一个预设的条件，示波器才会捕获一条波形，这个根据条件捕获波形的动作就是触发。

二、触发的原理触发是如何进行的？我们通过对过程的模拟，来看一下触发与未触发时的区别：A、示波器在没有触发的时候，会随机抓取一段时间的信号并生成图像，由于信号是连续不断的，随机抓取的位置并无规律，这些静态的图像逐个显示，就像放胶片电影一样，组合在一起就形成了动态的显示，最终在屏幕上的效果就是看到来回滚动的波形。

（未触发时）示波器显示画面如下B、我们设定一个条件，用一个直流电平作为参考，当信号的电压大于直流电平的一瞬间作为抓取信号的起始点。

如下图所示，红色细线就是参考的直流电平，由于每次抓取图像的位置是有规律的，都是在信号过直流电平的瞬间抓取，所以每次抓取的信号相位一样，连续显示的时候完全重叠，看上去就是一条稳定的波形。

（触发时）示波器显示画面如下三、触发的作用触发的作用可以总结为两点：1、稳定的显示一个周期性的信号，也可以说是同步波形；2、从快速而又复杂的信号中抓取想要观察的片段。

稳定显示一个周期信号在第二节已有演示，如何抓取特定的片段在文末有一个实例，能够帮助我们快速掌握触发的使用方法。

四、了解几种触发模式什么是示波器的触发模式？我们知道示波器需要通过触发这样一种办法来使得示波器的扫描与被观测信号同步，从而显示稳定的波形，所谓的触发模式就是指一些为产生触发所选定的方式，以满足不同的观测效果，示波器的基础触发模式有三种：自动模式与正常模式在自动模式下，示波器首先按照触发条件进行触发，当超过设定的时间没有触发条件时，示波器将强制触发，显示信号。

当我们对一个信号的特征不了解时，就应该选用“自动模式”，这种模式可以保证在其他触发设置都不正确时示波器也会有波形显示，尽管波形不一定是稳定的，但是可以为我们进一步调节示波器提供直观的判断。

数字示波器的触发方式数字示波器是一种广泛应用于电子测量领域的仪器，它能够将电信号转化为可视化的波形图形，通过触发方式来捕捉并显示特定的信号。

触发方式是数字示波器的关键功能之一，它决定了示波器是否能够准确地捕捉到待测信号的波形。

本文将介绍数字示波器的几种常见触发方式，并对其原理和适用场景进行详细的说明。

1. 自动触发方式自动触发方式是数字示波器最简单、最常用的触发方式之一。

在自动触发模式下，示波器不需要外部触发信号，而是自动捕捉并显示输入信号。

这种触发方式适用于信号频率较低、无需精确触发的情况。

例如，当我们需要捕捉一些周期性较慢的信号时，可以选择自动触发方式。

2. 边沿触发方式边沿触发方式是数字示波器最常用的触发方式之一，它是通过检测输入信号的边沿（上升沿或下降沿）来触发示波器。

边沿触发方式适用于需要准确捕捉信号的特定时刻或特定状态的情况。

例如，当我们需要捕捉一个特定的脉冲信号或观察一个特定的信号变化时，可以选择边沿触发方式。

3. 触发电平方式触发电平方式是数字示波器常用的触发方式之一，它是通过检测输入信号的电平（高电平或低电平）来触发示波器。

触发电平方式适用于需要捕捉信号的特定电平状态的情况。

例如，当我们需要观察一个特定电平的信号时，可以选择触发电平方式。

4. 触发宽度方式触发宽度方式是数字示波器的一种特殊触发方式，它是通过检测输入信号的脉冲宽度来触发示波器。

触发宽度方式适用于需要捕捉特定宽度脉冲的情况。

例如，当我们需要捕捉一个特定宽度的脉冲信号或观察脉冲宽度变化时，可以选择触发宽度方式。

5. 触发模式选择数字示波器通常具有多种触发模式的选择，用户可以根据实际需求选择合适的触发方式。

常见的触发模式包括单次触发、连续触发和多次触发。

单次触发模式适用于只需要捕捉一次特定信号的情况；连续触发模式适用于需要连续捕捉信号的情况；多次触发模式适用于需要多次捕捉信号并进行比较分析的情况。

总结：数字示波器的触发方式是保证测量准确性和可靠性的关键因素之一。

示波器的触发模式有哪些示波器是一种用于观察和测量电信号波形的测试仪器。

触发模式是示波器中的一个重要功能，它控制示波器在何时开始显示波形。

触发模式可以帮助用户稳定、正确地显示和测量波形。

在示波器中，常见的触发模式有以下几种：1. 自由运行触发模式（Free Run Trigger Mode）：自由运行触发模式下，示波器不依赖于输入信号的任何特定条件，而是连续地显示波形。

这种触发模式在需要连续跟踪和监测输入信号时非常有用，但对于特定的触发电平或触发边沿的观察可能不太适用。

2. 边沿触发模式（Edge Trigger Mode）：边沿触发模式是示波器最常用的触发模式之一、用户可以选择触发边沿类型（上升沿或下降沿），以及触发电平。

示波器只有在输入信号满足所设置的触发条件时，才会开始显示波形。

3. 触发电平模式（Level Trigger Mode）：触发电平模式允许用户仅根据输入信号的电平来进行触发。

用户可以设置触发电平，当输入信号达到或超过设定的电平时，示波器开始显示波形。

与边沿触发模式相比，触发电平模式更适用于直流或缓慢变化的信号。

4. 触发脉宽模式（Pulse Width Trigger Mode）：触发脉宽模式用于仅在输入信号的脉冲宽度满足设定条件时，示波器开始显示波形。

用户可以设置期望的脉冲宽度范围，示波器将仅在输入信号的脉冲宽度在此范围内时触发。

5. 触发延迟模式（Trigger Delay Mode）：触发延迟模式允许用户在触发后延迟一段时间再显示波形。

用户可以设置触发初始时间，并设置延迟时间。

示波器将在设定的触发时间后，再延迟一段时间后才显示波形。

这种模式对于观察信号的特定部分或对信号之间的时间关系进行测量非常有用。

6. 窗口触发模式（Window Trigger Mode）：窗口触发模式允许用户设置一个窗口范围，只有在该范围内的信号才会触发示波器显示波形。

用户可以调整窗口的宽度和高度，以实现精确的窗口条件。

泰克示波器功能及应用泰克示波器（Tektronix Oscilloscope）是一种专业的电子测量仪器，用来观察、测量和分析电子信号的波形。

它被广泛应用于电子工程、通信、计算机、医疗、科学研究等领域。

泰克示波器具有多种功能，下面将详细介绍。

1.波形显示功能：泰克示波器能够以图形的方式显示电子信号的波形。

它通过将电压信号转换为屏幕上的图形，用户可以直观地观察信号的幅值、频率、相位等特征。

波形显示功能使得用户可以方便地检查电子设备的工作状态，分析信号的变化趋势。

2.触发功能：触发功能可以让示波器对特定的电子信号进行采样和显示。

用户可以设置触发电平、触发边缘等参数，当输入信号满足触发条件时，示波器会自动触发并显示波形。

这可以帮助用户观察和分析特定时刻或特定事件发生的波形，并能够稳定地显示信号。

3.存储功能：泰克示波器具有存储功能，可以将采集到的波形数据保存到内部存储器或外部存储介质中。

这样用户可以方便地回放和分析之前保存的波形数据。

存储功能还可以进行波形比较、曲线拟合等操作，提供更多的分析和处理手段。

4.测量功能：泰克示波器可以对电子信号进行各种测量，包括幅值、频率、相位、周期、脉宽等。

用户可以通过示波器的测量功能获取信号的精确数值，并进行统计分析。

示波器还可以实时计算和显示信号的最大值、最小值、平均值等特征参数，提供更多的量化分析手段。

5.自动化功能：泰克示波器还具有自动化功能，可以实现自动操作和测量。

用户可以通过设定测试条件、触发条件和测量参数等，使示波器自动进行信号采集、显示和分析。

自动化功能可以提高测试效率，减少人工操作的时间和工作量。

1.电子工程：泰克示波器在电子产品设计、开发和测试中发挥着重要作用。

它可以观察和分析各种电子信号，帮助工程师检测和纠正电子电路中的问题，确保电路正常工作和电子产品质量。

2.通信：泰克示波器在通信系统的调试和维护中得到广泛应用。

它可以帮助技术人员分析和优化通信信号的传输质量，检测通信设备的故障和干扰问题，确保通信系统的可靠性和性能。

什么是示波器的触发功能？目前市面上数字示波器应用相对照较广泛，数字示波器的触发功能十分地丰盛，通过触发设置用法户可以看到触发前的信号也可以看到触发后的信号。

对于高速信号的分析，其实很少去谈触发，由于通常是捕捉很长时光的波形然后做眼图和颤动分析。

触发可能对于低速信号的测量应用得频繁些，由于低速信号通常会碰到很怪异的信号需要通过触发来隔离。

下面我们给给大家介绍一下示波器的触发的详细概念。

一、触发触发打算了示波器何时开头采集数据和显示波形。

示波器在开头采集数据时，先收集足够的数据用来在触发点的左方画出波形，示波器在等待触发条件发生的同时延续地采集数据。

当检测到触发后，示波器延续地采集足够的数据以在触发点的右方画出波形。

二、信源（触发信源）触发有三种主要方式：输入通道，市电，外部触发。

1、输入通道在三种方式中最常用的触发信源是输入通道，可按照实际需要在通道1（CH1）或通道2（CH2）中挑选一个作为触发信源。

2、市电这种触发信源可用来显示信号与动力电，如照明设备和动力提供设备之间的频率关系。

示波器将产生触发，无需人工输入触发信号。

3、外部触发这种触发信源可用在两个通道上采集数据的同时在第三个通道上输入触发。

例如：可利用外部时钟或来自待测的信号作为触发信源。

在衔接时可将外部触发信源接到EXTTRIG。

三、触发类型有两种触发类型：边沿触发和视频触发。

1、边沿触发可利用模拟和数字测试电路举行边沿触发。

当触发输入沿给定方向通过某一给定电平常，边沿触发发生。

2、视频触发标准视频信号可用来举行场或行视频触发。

四、触发方式触发方式将打算示波器在无触发大事状况下的行为方式。

有三种触发方式：自动、正常和单次触发。

1、自动触发这种触发方式使得示波器即使在没有检测到触发条件的状况下也能猎取到波形。

当示波器在一定等待时光内没有触发条件发生时，示波器将举行强制触发。

当强制举行无效触发时，示波器不能使波形同步，则显示的波形将卷在一起。

广州致远电子有限公司
文库资料
©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.
文章源自广州致远电子有限公司，转载或引用请注明出处
1 电子测量仪器-示波器

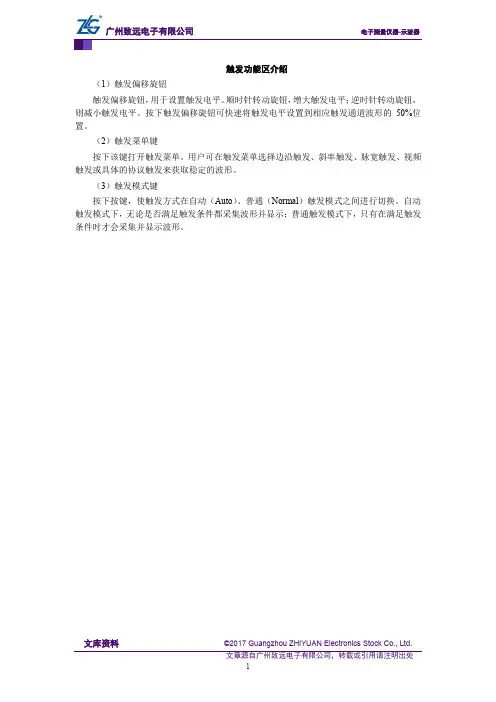

触发功能区介绍
（1）触发偏移旋钮
触发偏移旋钮，用于设置触发电平。

顺时针转动旋钮，增大触发电平；逆时针转动旋钮，则减小触发电平。

按下触发偏移旋钮可快速将触发电平设置到相应触发通道波形的50%位置。

（2）触发菜单键
按下该键打开触发菜单。

用户可在触发菜单选择边沿触发、斜率触发、脉宽触发、视频触发或具体的协议触发来获取稳定的波形。

（3）触发模式键
按下按键，使触发方式在自动（Auto ）、普通（Normal ）触发模式之间进行切换。

自动触发模式下，无论是否满足触发条件都采集波形并显示；普通触发模式下，只有在满足触发条件时才会采集并显示波形。

示波器的触发功能及其作用示波器是一种广泛应用于电子领域的仪器，用于显示电信号的波形。

其正常工作的基础是对电信号进行触发功能的控制。

本文将对示波器的触发功能及其作用进行探讨和分析。

一、触发功能的定义示波器的触发功能是指控制示波器在每个波形周期开始的特定点进行显示的能力。

通过设置触发电平、触发源、触发方式等参数，示波器可以准确地捕捉到所需的波形信号，并将其显示在屏幕上。

二、触发功能的作用示波器的触发功能对正确显示波形起着至关重要的作用。

以下是触发功能的几个重要作用：1. 稳定显示波形触发功能可以让示波器只在稳定的波形出现时进行显示，避免因信号的不稳定导致波形抖动或无法正常显示。

通过设置适当的触发电平和触发方式，可以确保示波器只在特定条件下才显示波形，提高显示的稳定性。

2. 捕捉特定的波形信号在复杂的电路中，可能存在多个波形信号同时存在的情况。

通过设置适当的触发源，示波器可以选择并捕捉到特定的波形信号进行显示。

这对于分析电路中的各个信号分量非常重要，可以帮助工程师进行故障排查和波形测量。

3. 调整波形显示位置通过设置触发位置，示波器可以调整波形的显示位置。

当需要详细观察波形的某一部分时，可以通过调整触发位置，使所需波形在屏幕上居中显示，方便用户观察和分析。

4. 脉冲宽度测量在数字电路中，脉冲信号的宽度往往是一个重要参数。

示波器的触发功能可以实现对脉冲信号宽度的精确测量。

通过设置触发方式为脉冲宽度触发，并设置合适的触发电平和触发时间，示波器可以准确地测量脉冲信号的宽度，为工程师提供有价值的参考数据。

5. 有效观察周期信号对于周期性的信号，示波器的触发功能可以确保示波器在每个周期开始时进行显示，从而有效观察信号的周期性特征。

通过设置合适的触发源和触发电平，示波器可以准确地触发并显示周期信号，帮助工程师进行相应分析和测试。

总结：示波器的触发功能是确保示波器能够准确显示波形的关键。

通过触发功能的设置，示波器可以稳定显示波形、捕捉特定信号、调整显示位置、测量脉冲宽度以及观察周期性信号等。

示波器的触发方式和触发电平设置示波器是一种测量电信号波形的仪器，常用于电子工程、通信、医疗等领域。

在使用示波器时，触发方式和触发电平设置是关键的参数，对于正确显示和分析波形提供了重要的支持。

本文将介绍示波器的触发方式以及触发电平设置，以帮助读者更好地理解和使用示波器。

一、触发方式在示波器中，触发方式用于确定示波器何时开始采集波形数据并显示。

触发方式有以下几种常见的选择：1. 自动触发（Auto Trigger）：示波器在信号输入后会自动触发，并持续进行显示，不管信号的特性如何。

这种触发方式适用于无法确定信号触发条件的情况，但可能会导致波形显示不稳定。

2. 手动触发（Normal Trigger）：示波器需要手动触发按钮或命令才会开始进行波形采集和显示。

手动触发方式可以保证波形的稳定显示，但需要用户根据实际需求手动操作触发命令。

3. 单次触发（Single Trigger）：示波器在每次输入信号后只触发一次，并进行单次波形采集和显示。

这种触发方式适用于需要捕捉特定信号事件或在长时间信号波形下定位特定时间点的情况。

4. 边沿触发（Edge Trigger）：示波器根据信号的上升沿或下降沿触发，可以根据用户的设置选择上升沿触发或下降沿触发。

边沿触发方式适用于需要捕捉特定边沿的信号波形。

二、触发电平设置触发电平设置是指示波器在何种电压水平下触发采集波形数据并进行显示。

触发电平设置也有以下几种常见的方式：1. 自动电平（Auto Level）：示波器根据输入信号自动调整触发电平。

这种方式适合于信号变化较大的情况，能够自动适应不同电压水平下的信号波形。

2. 手动电平（Manual Level）：示波器需要用户手动输入触发电平值。

手动电平设置适用于用户已经明确了解信号的电压水平，并希望按照特定的要求进行触发。

3. 边沿电平（Edge Level）：示波器可以根据信号的上升沿或下降沿进行触发，用户可以根据实际需求选择边沿的电压水平作为触发电平。

示波器的8种触发模式示波器是电子工程师必备的工具之一，它可以帮助我们观测和分析电信号的波形和特征。

在使用示波器进行检测时，触发模式十分重要，可以帮助我们准确的捕捉和分析信号，提高测试结果的准确性和可信度。

下面是示波器的8种触发模式的详细介绍。

1.边沿触发模式（Edge trigger mode）边沿触发模式是最常用的触发模式，可以捕捉信号的上升沿或下降沿，帮助我们观察信号的周期、频率、占空比等特征。

2.视窗触发模式（Window trigger mode）视窗触发模式是在指定的时间窗口内触发示波器，当信号在这个时间窗口内满足触发条件时，就会进行触发。

3.宽度触发模式（Pulse width trigger mode）宽度触发模式指在指定时间内，触发连续的脉冲信号，可以用来检测脉冲的宽度是否符合规定的触发条件。

4.连续触发模式（Continuous trigger mode）连续触发模式在触发条件满足的情况下，帮助我们不间断地捕捉波形变化，可以观察到完整的信号周期。

5.极性触发模式（Polarity trigger mode）极性触发模式可以根据信号的正负极性进行触发，可以帮助我们捕捉非对称信号。

6.带宽延迟触发模式（Bandwidth Delay trigger mode）带宽延迟触发模式可以通过调节触发延迟的时间和带宽，帮助我们准确地捕捉信号的上升或下降沿。

7.序列触发模式（Sequence trigger mode）序列触发模式可以根据预定的触发序列来检测信号，可以用于捕捉多个信号或逐步变化的信号。

8.触发计数模式（Trigger Count mode）触发计数模式可以帮助我们定制触发计数器的个数和阈值，在特定条件下触发示波器，可以帮助我们捕捉特定的信号。

除了以上8种触发模式，示波器还有许多其他触发模式，如模拟触发模式、标准触发模式等等。

不同触发模式适合不同的检测需求，需要根据具体情况选择最合适的触发模式，以获得最准确的检测结果。

示波器trigger工作原理示波器(trigger)是一种用来观察和测量电信号波形的仪器。

它可以帮助工程师和技术人员分析和诊断各种电子设备和电路的性能。

在示波器中，trigger是一个重要的功能，它可以帮助用户稳定和捕捉特定的信号波形，使其能够清晰地显示在示波器的屏幕上。

下面我们来了解一下示波器trigger的工作原理。

触发(trigger)是示波器用来稳定和捕捉特定信号波形的功能。

当触发条件满足时，示波器将开始显示波形。

在示波器中，触发条件通常由用户设置，可以是信号的上升沿、下降沿、脉冲宽度、特定电压水平等。

当输入信号满足设定的触发条件时，示波器就会触发并开始显示波形。

触发的工作原理可以简单地描述为示波器不断地接收输入信号，并将其存储在内部缓冲区中。

当输入信号达到设定的触发条件时，示波器会停止接收新的信号，并开始显示缓冲区中已经存储的信号。

这样就可以确保在示波器屏幕上清晰地显示出特定的信号波形，而不会受到其他干扰信号的影响。

触发功能的正确设置对于准确地显示和分析信号波形至关重要。

如果触发条件设置不正确，可能会导致波形在示波器屏幕上闪烁或不稳定，使得信号波形无法清晰地显示出来。

因此，用户需要根据具体的信号特性和测量要求来正确设置触发条件，以确保得到准确的波形显示。

总之，示波器trigger的工作原理是通过设置触发条件，稳定和捕捉特定的信号波形，使其能够清晰地显示在示波器的屏幕上。

正确设置触发条件对于准确地显示和分析信号波形至关重要，因此用户需要根据具体的信号特性和测量要求来设置触发条件。

这样才能有效地利用示波器来进行电子设备和电路的性能分析和诊断。

tek示波器触发模式
Tek示波器是一种高精度测量仪器，广泛应用于电路分析、通信、自动化控制等领域。

在使用Tek示波器时，触发模式是一个比较重要的函数，可以帮助用户捕获精确的波形信息，以便进一步分析和处理信号。

Tek示波器包括自动触发模式、一次触发模式和信号触发模式三种常见的触发方式。

自动触发模式是一种常见的触发方式，用于捕获周期性信号。

当输入信号的周期为大于或等于Tek示波器设定的触发周期时，自动触发模式可以自动触发仪器从而捕获到相应的波形信息。

但是，如果输入信号的周期小于设定的触发周期，自动触发模式就不能捕获波形，并且会产生大量的干扰信号。

一次触发模式，在第一次触发后，Tek示波器会关闭触发模式直到手动重置。

这种模式通常用于捕获不规则的波形信号。

用户可以在一次触发模式下调整阈值和灵敏度，以适应不同的信号类型。

最后，信号触发模式适用于逐次触发和前沿触发。

前沿触发适用于只需要触发上升或下降边沿的信号类型，而逐次触发适用于连续触发的
信号类型，通常用于捕获占空比发生变化的信号。

总之，Tek示波器的触发模式是一个非常重要的功能，不同的触发方式可以用于不同类型的信号。

正确的选择和调整触发模式，可以帮助用户捕获到准确的波形信息，进一步分析和处理信号。

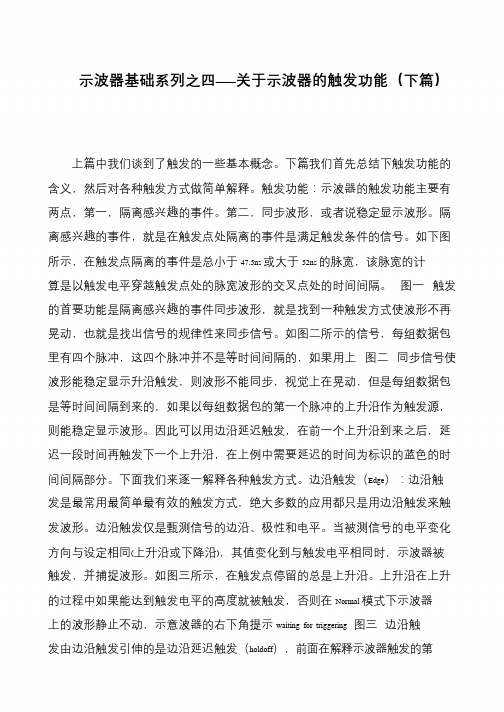

示波器基础系列之四——关于示波器的触发功能（下篇）上篇中我们谈到了触发的一些基本概念。

下篇我们首先总结下触发功能的含义，然后对各种触发方式做简单解释。

触发功能：示波器的触发功能主要有两点，第一，隔离感兴趣的事件。

第二，同步波形，或者说稳定显示波形。

隔离感兴趣的事件，就是在触发点处隔离的事件是满足触发条件的信号。

如下图所示，在触发点隔离的事件是总小于47.5ns 或大于52ns 的脉宽，该脉宽的计算是以触发电平穿越触发点处的脉宽波形的交叉点处的时间间隔。

图一触发的首要功能是隔离感兴趣的事件同步波形，就是找到一种触发方式使波形不再晃动，也就是找出信号的规律性来同步信号。

如图二所示的信号，每组数据包里有四个脉冲，这四个脉冲并不是等时间间隔的，如果用上图二同步信号使波形能稳定显示升沿触发，则波形不能同步，视觉上在晃动，但是每组数据包是等时间间隔到来的，如果以每组数据包的第一个脉冲的上升沿作为触发源，则能稳定显示波形。

因此可以用边沿延迟触发，在前一个上升沿到来之后，延迟一段时间再触发下一个上升沿，在上例中需要延迟的时间为标识的蓝色的时间间隔部分。

下面我们来逐一解释各种触发方式。

边沿触发（Edge）：边沿触发是最常用最简单最有效的触发方式，绝大多数的应用都只是用边沿触发来触发波形。

边沿触发仅是甄测信号的边沿、极性和电平。

当被测信号的电平变化方向与设定相同(上升沿或下降沿)，其值变化到与触发电平相同时，示波器被触发，并捕捉波形。

如图三所示，在触发点停留的总是上升沿。

上升沿在上升的过程中如果能达到触发电平的高度就被触发，否则在Normal 模式下示波器上的波形静止不动，示意波器的右下角提示waiting for triggering 图三边沿触发由边沿触发引伸的是边沿延迟触发（holdoff），前面在解释示波器触发的第。

一文读懂示波器的触发模式一、触发模式的定义在没有进行任何特殊设置的情况下，示波器会按固定频率，抓取信号来生成图像。

由于采样频率、信号变化频率往往不一致，所以每次抓取、生成的图像会有差异。

它们依次显示在屏幕上时，肉眼看起来，便成了来回滚动的波形。

为了获得稳定的波形显示，需要将示波器的扫描频率与信号的变化频率同步起来。

示波器可以通过设置一个“触发事件”(可以是某个电平或跳变等)来实现同步：当示波器检测到信号流中，出现了目标事件时，以此为起点，进行波形扫描与显示。

信号“触发”扫描，这项功能，也就是示波器“触发模式”。

触发模式，还可以用于从一段复杂的信号中，捕获目标波形。

二、触发模式的种类2.1 自动模式(AUTO)：1.当没有事件发生时，示波器的扫描系统会根据原先设定好(相当于没使用触发模式时)的扫描速率，自动进行扫描；2.当存在事件发生时，示波器的扫描系统则以事件为依据，尽量使扫描频率同步信号的频率；3.自动模式的特点是：不论触发条件是否满足，都会进行扫描。

示波器屏幕上一直可以显示变化的扫描线；4.自动模式适用于观测高重复率和未知特征的信号。

2.2 正常模式(NORMAL)：1.当没有事件发生时，示波器的扫描系统不进行扫描；2.当存在事件发生时，示波器的扫描系统同步信号频率并进行扫描，将结果波形显示在屏幕上；3.正常模式的特点是：触发条件满足，才会进行扫描。

没有发生事件时，示波器屏幕上显示静止画面；4.正常模式适用于低重复率、特征已知，需要观测细节的信号。

2.3 单次模式(SINGLE)：1.当没有事件发生时，示波器的扫描系统不进行扫描，屏幕显示静止画面；2.当第一次事件发生时，示波器的扫描系统同步信号并进行扫描，将结果显示在屏幕上。

扫描完成后，系统进入休止状态；3.当第二次或以上事件发生时，示波器的扫描系统不再进行扫描，必须手动重启后，才能产生下一次触发；4.单次模式的特点是：触发条件满足，才会进行扫描，但只扫描一次；5.单次模式在大多数场合下，用处不大，可看作特殊的正常模式。

tek示波器触发模式1. 介绍在电子领域中，示波器是一种常用的测试仪器，用于显示电信号的波形。

而示波器的触发模式是指示波器在何时开始采集信号并显示波形的一种设置。

触发模式对于正确显示波形非常重要，它能够帮助我们准确地捕获和分析信号。

Tek示波器是一种高性能的示波器品牌，在触发模式方面有着出色的功能和性能。

2. 触发模式的作用触发模式在示波器中起到了非常重要的作用。

它能够帮助我们稳定地显示波形，并且可以根据需要捕获特定的信号。

触发模式的主要作用有以下几个方面：2.1 稳定显示波形当我们观察一个周期性的信号时，如果示波器没有正确设置触发模式，波形可能会在屏幕上不停地跳动，无法得到清晰的显示。

触发模式可以帮助我们稳定地显示波形，使其在屏幕上静止不动。

2.2 捕获特定的信号有时候我们只对某个特定的信号感兴趣，触发模式可以帮助我们只捕获这个信号并显示在屏幕上。

通过设置触发条件，我们可以让示波器只在特定的信号出现时进行采集和显示。

2.3 排除噪声干扰在实际的电路中，常常会受到各种噪声的干扰。

这些噪声信号可能会对我们的测量结果产生误导。

通过设置适当的触发条件，我们可以排除这些噪声干扰，只显示我们关心的信号。

3. Tek示波器的触发模式Tek示波器在触发模式方面具有丰富的功能和灵活的设置。

下面将介绍一些常用的Tek示波器触发模式：3.1 边沿触发模式边沿触发模式是最常用的触发模式之一。

它基于信号的边沿（上升沿或下降沿）来触发示波器的采集和显示。

可以设置触发边沿的方向、触发电平的阈值等参数。

3.2 脉宽触发模式脉宽触发模式是指示波器在信号的脉冲宽度满足一定条件时触发。

通过设置脉宽的上下限，可以只捕获特定宽度范围内的脉冲信号。

3.3 触发延迟模式触发延迟模式可以延迟触发信号的采集和显示。

通过设置延迟时间，可以使示波器在信号出现后的一段时间内才开始采集和显示波形。

3.4 触发源设置除了触发模式的选择，Tek示波器还允许用户设置触发源。

示波器自动触发原理示波器是一种用来观测和测量电信号波形的仪器。

它能够将电信号转换为可视化的波形，并通过自动触发功能进行稳定的显示。

本文将介绍示波器自动触发的原理和工作方式。

示波器的自动触发功能是指在信号输入不稳定或者不规律的情况下，示波器仍能够稳定地显示信号波形。

这是通过示波器内部的触发电路实现的。

触发电路可以根据用户设置的触发条件，对输入信号进行判断，当满足触发条件时，示波器开始进行采样和显示。

触发条件是示波器自动触发的关键。

用户可以根据需要设置触发电平、触发边沿和触发信号的源等参数。

触发电平是指触发电路判断信号是否满足触发条件的电平阈值。

当信号的幅值超过或低于触发电平时，触发电路将判断信号满足触发条件。

触发边沿是指判断信号触发的上升沿或下降沿。

触发信号的源则是示波器选择触发信号的输入通道。

示波器自动触发的原理可以简单概括为以下几个步骤：1. 信号采样：示波器首先对输入信号进行采样，将其转换为数字信号。

采样率是示波器进行采样的频率，决定了示波器对信号波形的精细度。

2. 数据存储：采样后的信号数据将被存储在示波器的内存中，以便后续处理和显示。

示波器的内存容量决定了可以存储的信号数据长度。

3. 触发判断：示波器的触发电路对采样数据进行判断，以确定是否满足触发条件。

触发电路会根据用户设置的触发电平和触发边沿来进行判断。

4. 触发后处理：当触发电路判断信号满足触发条件时，示波器将触发位置作为参考点，对采样数据进行后续处理和显示。

触发位置是示波器对信号波形进行水平定位的参考点。

5. 波形显示：触发后的采样数据经过处理后，示波器将其转换为电压-时间坐标系下的波形图形。

示波器的屏幕上会显示出触发后的稳定波形。

示波器自动触发的原理保证了在输入信号不稳定或不规律的情况下，示波器仍能够稳定地显示信号波形。

通过设置合适的触发条件，用户可以选择感兴趣的信号波形进行观测和测量。

示波器的自动触发功能在电子工程、通信、医疗等领域具有广泛的应用。
