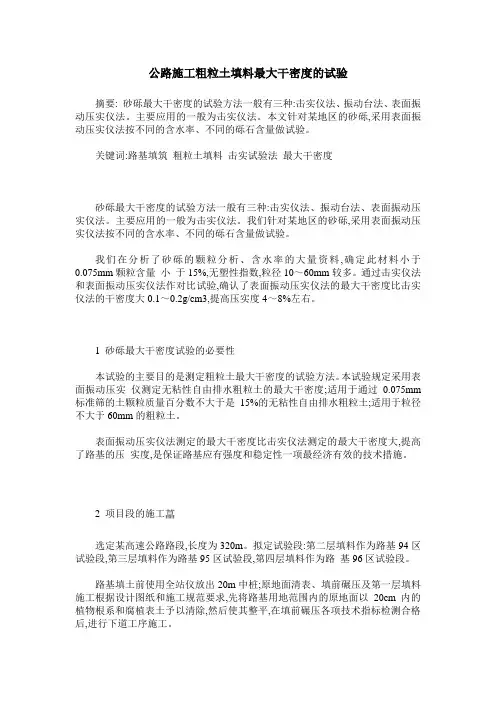

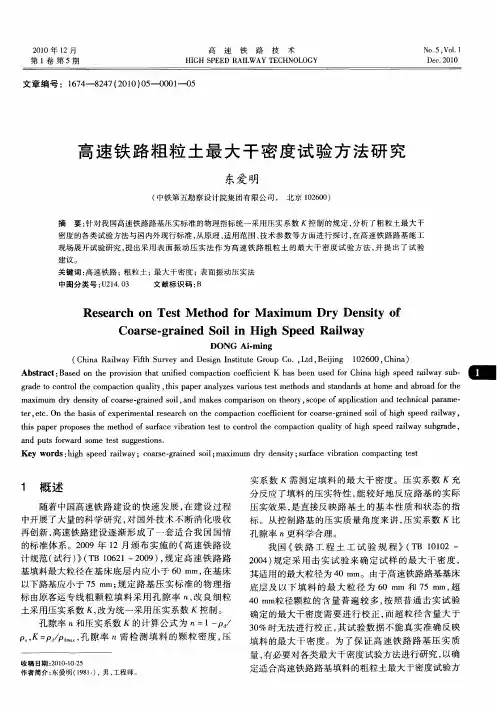

公路施工粗粒土填料最大干密度的试验摘要: 砂砾最大干密度的试验方法一般有三种:击实仪法、振动台法、表面振动压实仪法。

主要应用的一般为击实仪法。

本文针对某地区的砂砾,采用表面振动压实仪法按不同的含水率、不同的砾石含量做试验。

关键词:路基填筑粗粒土填料击实试验法最大干密度砂砾最大干密度的试验方法一般有三种:击实仪法、振动台法、表面振动压实仪法。

主要应用的一般为击实仪法。

我们针对某地区的砂砾,采用表面振动压实仪法按不同的含水率、不同的砾石含量做试验。

我们在分析了砂砾的颗粒分析、含水率的大量资料,确定此材料小于0.075mm颗粒含量小于15%,无塑性指数,粒径10～60mm较多。

通过击实仪法和表面振动压实仪法作对比试验,确认了表面振动压实仪法的最大干密度比击实仪法的干密度大0.1～0.2g/cm3,提高压实度4～8%左右。

1 砂砾最大干密度试验的必要性本试验的主要目的是测定粗粒土最大干密度的试验方法。

本试验规定采用表面振动压实仪测定无粘性自由排水粗粒土的最大干密度;适用于通过0.075mm 标准筛的土颗粒质量百分数不大于是15%的无粘性自由排水粗粒土;适用于粒径不大于60mm的粗粒土。

表面振动压实仪法测定的最大干密度比击实仪法测定的最大干密度大,提高了路基的压实度,是保证路基应有强度和稳定性一项最经济有效的技术措施。

2 项目段的施工选定某高速公路路段,长度为320m。

拟定试验段:第二层填料作为路基94区试验段,第三层填料作为路基95区试验段,第四层填料作为路基96区试验段。

路基填土前使用全站仪放出20m中桩;原地面清表、填前碾压及第一层填料施工根据设计图纸和施工规范要求,先将路基用地范围内的原地面以20cm内的植物根系和腐植表土予以清除,然后使其整平,在填前碾压各项技术指标检测合格后,进行下道工序施工。

试验室对填料进行各项标准试验,确保填料的各项指标均符合施工规范的要求。

路基填筑施工采用网格法施工。

路基填土前,现场技术员通过计算路基填筑宽度,每边加宽30cm后用石灰线示出。

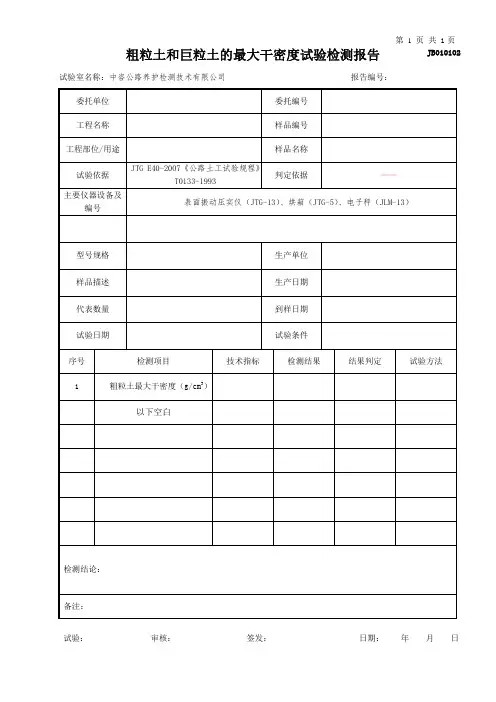

第 1 页 共 1页 粗粒土和巨粒土的最大干密度试验检测报告 JB010102 试验室名称：中咨公路养护检测技术有限公司报告编号：
委托单位 委托编号
工程名称 样品编号
工程部位/用途 样品名称
试验依据 JTG E40-2007《公路土工试验规程》
T0133-1993
判定依据 ——
主要仪器设备及
编号
表面振动压实仪（JTG-13）、烘箱（JTG-5）、电子秤（JLM-13）
型号规格 生产单位
样品描述 生产日期
代表数量 到样日期
试验日期 试验条件
序号 检测项目 技术指标 检测结果 结果判定 试验方法
1 粗粒土最大干密度（g/cm3）
以下空白
检测结论：
备注：
试验： 审核： 签发： 日期： 年 月 日。

路基路⾯现场试验检测⽅法之压实度试验检测⽅法路基、路⾯压实质量是道路⼯程施⼯质量管理最重要的内在指标之⼀，只有对路基、路⾯结构层进⾏充分压实，才能保证路基、路⾯的强度。

刚度及路⾯的平整度，并可以保证及延长路基、路⾯⼯程的使⽤寿命。

现场压实质量⽤压实度表⽰，对于路基⼟及路⾯基层，压实度是指⼯地实际达到的⼲密度与室内标准击实试验所得的最⼤于密度的⽐值；对沥青路⾯，压实度是指现场实际达到的密度与室内标准密度的⽐值。

⼀、标准密度（最⼤⼲密度）和最佳含⽔量的确定⽅法由于筑路材料结构层次等因素的不同，确定室内标准密度的⽅法也多样化，有些⽅法需在实践中进⼀步完善。

最⼤⼲密度是指在标准击实曲线（驼峰曲线）上最⼤的⼲密度值，该值对应的含⽔量即为最佳含⽔量。

（⼀）路基⼟的最⼤⼦密度和最佳含⽔量确定⽅法路基受到的荷载应⼒，随深度⽽迅速减少，所以路基上部的压实度应⾼⼀些；另外，公路等级⾼，其路⾯等级也⾼，对路基强度的要求则相应提⾼，所以对路基压实度的要求也应⾼⼀些。

因此，⾼速、⼀级公路路基的压实度标准，对于路床0～80cm应不⼩于95%，路堤80～150cm应不⼩于93％，150cm以下应不⼩于90%；对于零填及路堑、路槽底⾯以下0～30cm应不⼩于95% 。

在平均年降⾬量少于150mm且地下⽔位低的特殊⼲旱地区（相当于潮湿系数≤ 0.25地区）的压实度标准可降低2％～3％。

因为这些地区⾬量稀少，地下⽔位低，天然⼟的含⽔量⼤⼤低于最佳含⽔量，要加⽔到最佳含⽔量情况下进⾏压实确有很⼤困难，压实度标准适当降低也不致影响路基的强度和稳定性。

在平均年降⾬量超过2000mm，潮湿系数>2的过湿地区和不能晾晒的多⾬地区，天然⼟的含⽔量超过最佳含⽔量5％时，要达到上述的要求极为困难，应进⾏稳定处理后再压实。

由于上的性质、颗粒的差别，确定最⼤⼲密度的⽅法也有区别，除了⼀般上的“击实法”以外，还有粗粒上和巨粒上最⼤⼲密度的确定⽅法。

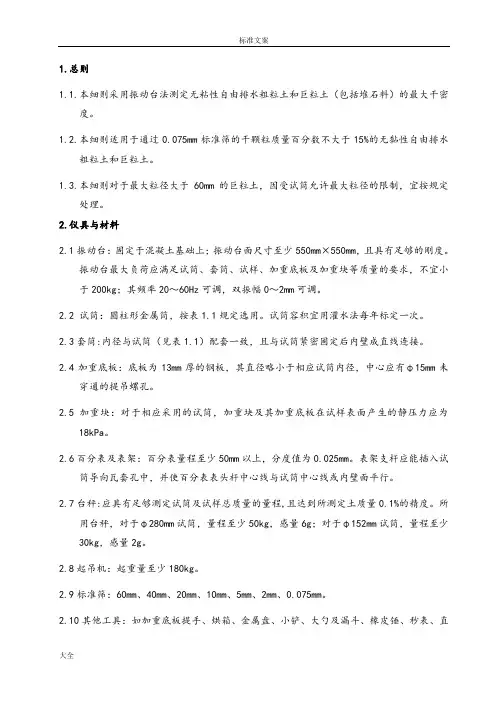

1.总则1.1.本细则采用振动台法测定无粘性自由排水粗粒土和巨粒土（包括堆石料）的最大干密度。

1.2.本细则适用于通过0.075mm标准筛的干颗粒质量百分数不大于15%的无黏性自由排水粗粒土和巨粒土。

1.3.本细则对于最大粒径大于60mm的巨粒土，因受试筒允许最大粒径的限制，宜按规定处理。

2.仪具与材料2.1振动台：固定于混凝土基础上；振动台面尺寸至少550mm×550mm，且具有足够的刚度。

振动台最大负荷应满足试筒、套筒、试样、加重底板及加重块等质量的要求，不宜小于200kg；其频率20～60Hz可调，双振幅0～2mm可调。

2.2 试筒：圆柱形金属筒，按表1.1规定选用。

试筒容积宜用灌水法每年标定一次。

2.3套筒:内径与试筒（见表1.1）配套一致，且与试筒紧密固定后内壁成直线连接。

2.4加重底板：底板为13mm厚的钢板，其直径略小于相应试筒内径，中心应有φ15mm未穿通的提吊螺孔。

2.5加重块：对于相应采用的试筒，加重块及其加重底板在试样表面产生的静压力应为18kPa。

2.6百分表及表架：百分表量程至少50mm以上，分度值为0.025mm。

表架支杆应能插入试筒导向瓦套孔中，并使百分表表头杆中心线与试筒中心线或内壁面平行。

2.7台秤:应具有足够测定试筒及试样总质量的量程,且达到所测定土质量0.1%的精度。

所用台秤，对于φ280mm试筒，量程至少50kg，感量6g；对于φ152mm试筒，量程至少30kg，感量2g。

2.8起吊机：起重量至少180kg。

2.9标准筛：60mm、40mm、20mm、10mm、5mm、2mm、0.075mm。

2.10其他工具：如加重底板提手、烘箱、金属盘、小铲、大勺及漏斗、橡皮锤、秒表、直钢尺、试筒布套等。

试样质量及仪器尺寸（表1.1）3.试样3.1采集代表性试料，妥善贮存备用。

3.2 采用标准筛分法（T0115-2007）测定各粒组的颗粒百分数。

3.3 对于粒径大于60mm 的巨粒土，因受试筒允许最大粒径的限制，应按相似级配法制备缩小粒径的系列模型试料。

相似级配法确定粗粒土最大干密度作业指导书一、编制目的熟练掌握粗相似级配法的计算过程，保证试验数据和成果的正确性。

二、适用范围适用于铁路、公路工程采用相似级配法确定粗粒土的最大干密度及最佳含水量。

三、引用文件1.《铁路工程土工试验规程》TB10102-20232.《公路工程土工试验规程》JTG3430-2020四、一般规定击实试验大于40mm粒径占总质量的5%～30%时，其最大干密度和最佳含水量可通过校正确定。

当大于40mm颗粒超过30%时，小于0.075颗粒含量大于15%则采用粗粒土击实试验，小于0.075颗粒含量小于15%则采用表面振动压实法试验。

如仍有超粒径颗粒时应按相似级配法制备缩小粒径的系列模型试样。

相似级配法系将原级配的土料根据确定的允许最大粒径按几何相似的原则等比例将原土样粒径缩小，使颗分曲线向右平移，仍保持与原级配曲线相似，故Cu 和Cc可保持不变，但不大于5mm颗粒含量有所增加。

采用相似级配法应注意的是颗粒级配曲线平移后，不应使其中的细粒含量增加到影响原级配试样力学性质的程度。

一般来讲，粒径小于5mm颗粒的含量不大于15%～30%，对力学性质的影响是不明显的。

五、试样制备全部土样置于橡胶板上风干，用木锤将土块及附着在粗颗粒表面上的细颗粒土锤散，锤击时不应破坏土的天然颗粒。

全部土样依次过筛，按大于60mm（75mm)、60mm～40mm（75mm～40mm）、40mm～20mm、20mm～10mm、10mm～5mm 以及小于5mm粒组分别堆放备用。

测定大于5mm部分和不大于5mm部分土的风干含水率。

下面以表面振动压实仪法确定最大干密度举例说明相似级配法计算过程。

击实法参照执行。

六、计算步骤1、参考《公路工程土工试验规程》JTG3430-2020（T0133-2019），相似模比计算公式如下：相似级配模型试料粒径计算：rM D d =式中：D ——原型试料级配某粒径（mm）；d ——原型试料级配某粒径缩小后的粒径，即模型试料相应粒径（mm）；M r ——粒径缩小倍数，通常称为相似级配模比；maxmaxd D M r =式中：D max ——原型试料级配最大粒径（mm)；d max ——试样允许或设定的最大粒径，即60mm、40mm、20mm、10mm 等。
