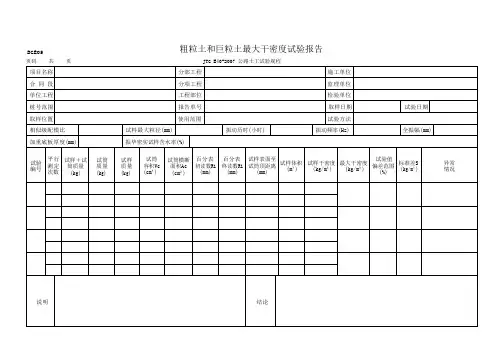

第 1 页 共 1页 粗粒土和巨粒土的最大干密度试验检测报告 JB010102 试验室名称：中咨公路养护检测技术有限公司报告编号：
委托单位 委托编号
工程名称 样品编号
工程部位/用途 样品名称
试验依据 JTG E40-2007《公路土工试验规程》
T0133-1993
判定依据 ——
主要仪器设备及
编号
表面振动压实仪（JTG-13）、烘箱（JTG-5）、电子秤（JLM-13）
型号规格 生产单位
样品描述 生产日期
代表数量 到样日期
试验日期 试验条件
序号 检测项目 技术指标 检测结果 结果判定 试验方法
1 粗粒土最大干密度（g/cm3）
以下空白
检测结论：
备注：
试验： 审核： 签发： 日期： 年 月 日。
1.总则1.1.本细则采用振动台法测定无粘性自由排水粗粒土和巨粒土（包括堆石料）的最大干密度。
1.2.本细则适用于通过0.075mm标准筛的干颗粒质量百分数不大于15%的无黏性自由排水粗粒土和巨粒土。
1.3.本细则对于最大粒径大于60mm的巨粒土，因受试筒允许最大粒径的限制，宜按规定处理。
2.仪具与材料2.1振动台：固定于混凝土基础上；振动台面尺寸至少550mm×550mm，且具有足够的刚度。
振动台最大负荷应满足试筒、套筒、试样、加重底板及加重块等质量的要求，不宜小于200kg；其频率20～60Hz可调，双振幅0～2mm可调。
2.2 试筒：圆柱形金属筒，按表1.1规定选用。
试筒容积宜用灌水法每年标定一次。
2.3套筒:内径与试筒（见表1.1）配套一致，且与试筒紧密固定后内壁成直线连接。
2.4加重底板：底板为13mm厚的钢板，其直径略小于相应试筒内径，中心应有φ15mm未穿通的提吊螺孔。
2.5加重块：对于相应采用的试筒，加重块及其加重底板在试样表面产生的静压力应为18kPa。
2.6百分表及表架：百分表量程至少50mm以上，分度值为0.025mm。
表架支杆应能插入试筒导向瓦套孔中，并使百分表表头杆中心线与试筒中心线或内壁面平行。
2.7台秤:应具有足够测定试筒及试样总质量的量程,且达到所测定土质量0.1%的精度。
所用台秤，对于φ280mm试筒，量程至少50kg，感量6g；对于φ152mm试筒，量程至少30kg，感量2g。
2.8起吊机：起重量至少180kg。
2.9标准筛：60mm、40mm、20mm、10mm、5mm、2mm、0.075mm。
2.10其他工具：如加重底板提手、烘箱、金属盘、小铲、大勺及漏斗、橡皮锤、秒表、直钢尺、试筒布套等。
试样质量及仪器尺寸（表1.1）3.试样3.1采集代表性试料，妥善贮存备用。
3.2 采用标准筛分法（T0115-2007）测定各粒组的颗粒百分数。
3.3 对于粒径大于60mm 的巨粒土，因受试筒允许最大粒径的限制，应按相似级配法制备缩小粒径的系列模型试料。
1.总则1.1.本细则采用振动台法测定无粘性自由排水粗粒土和巨粒土（包括堆石料）的最大干密度。
1.2.本细则适用于通过0.075mm标准筛的干颗粒质量百分数不大于15%的无黏性自由排水粗粒土和巨粒土。
1.3.本细则对于最大粒径大于60mm的巨粒土，因受试筒允许最大粒径的限制，宜按规定处理。
2.仪具与材料2.1振动台：固定于混凝土基础上；振动台面尺寸至少550mm×550mm，且具有足够的刚度。
振动台最大负荷应满足试筒、套筒、试样、加重底板及加重块等质量的要求，不宜小于200kg；其频率20～60Hz可调，双振幅0～2mm可调。
2.2 试筒：圆柱形金属筒，按表1.1规定选用。
试筒容积宜用灌水法每年标定一次。
2.3套筒:内径与试筒（见表1.1）配套一致，且与试筒紧密固定后内壁成直线连接。
2.4加重底板：底板为13mm厚的钢板，其直径略小于相应试筒内径，中心应有φ15mm未穿通的提吊螺孔。
2.5加重块：对于相应采用的试筒，加重块及其加重底板在试样表面产生的静压力应为18kPa。
2.6百分表及表架：百分表量程至少50mm以上，分度值为0.025mm。
表架支杆应能插入试筒导向瓦套孔中，并使百分表表头杆中心线与试筒中心线或内壁面平行。
2.7台秤:应具有足够测定试筒及试样总质量的量程,且达到所测定土质量0.1%的精度。
所用台秤，对于φ280mm试筒，量程至少50kg，感量6g；对于φ152mm试筒，量程至少30kg，感量2g。
2.8起吊机：起重量至少180kg。
2.9标准筛：60mm 、40mm 、20mm 、10mm 、5mm 、2mm 、0.075mm 。
2.10其他工具：如加重底板提手、烘箱、金属盘、小铲、大勺及漏斗、橡皮锤、秒表、直钢尺、试筒布套等。
试样质量及仪器尺寸（表1.1）3.试样3.1采集代表性试料，妥善贮存备用。
3.2 采用标准筛分法（T0115-2007）测定各粒组的颗粒百分数。
