下载文档原格式

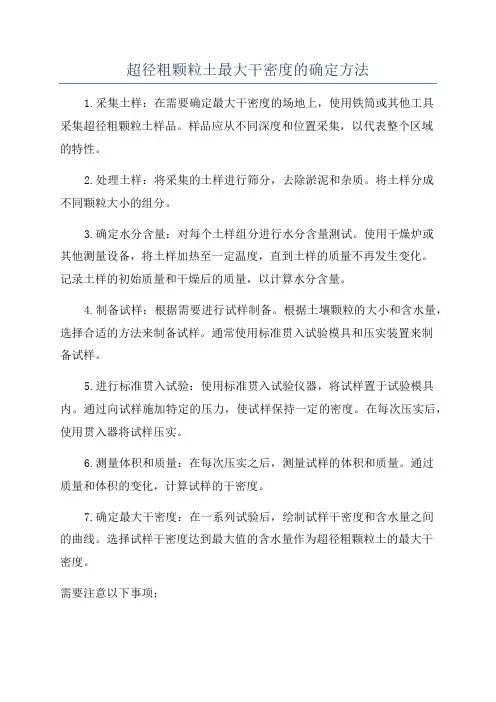

超径粗颗粒土最大干密度的确定方法1.采集土样：在需要确定最大干密度的场地上，使用铁筒或其他工具采集超径粗颗粒土样品。
样品应从不同深度和位置采集，以代表整个区域的特性。
2.处理土样：将采集的土样进行筛分，去除淤泥和杂质。
将土样分成不同颗粒大小的组分。
3.确定水分含量：对每个土样组分进行水分含量测试。
使用干燥炉或其他测量设备，将土样加热至一定温度，直到土样的质量不再发生变化。
记录土样的初始质量和干燥后的质量，以计算水分含量。
4.制备试样：根据需要进行试样制备。
根据土壤颗粒的大小和含水量，选择合适的方法来制备试样。
通常使用标准贯入试验模具和压实装置来制备试样。
5.进行标准贯入试验：使用标准贯入试验仪器，将试样置于试验模具内。
通过向试样施加特定的压力，使试样保持一定的密度。
在每次压实后，使用贯入器将试样压实。
6.测量体积和质量：在每次压实之后，测量试样的体积和质量。
通过质量和体积的变化，计算试样的干密度。
7.确定最大干密度：在一系列试验后，绘制试样干密度和含水量之间的曲线。
选择试样干密度达到最大值的含水量作为超径粗颗粒土的最大干密度。
需要注意以下事项：-在进行标准贯入试验时，试样的水分含量应保持一致。
因此，在每次试验之前，应按照所需含水量调整试样的水分含量。
-为了获得准确的结果，应进行多次试验，并计算平均值。
每次试验应使用新的土样，以避免重复使用同一批土样。
-对于一些特殊的超径粗颗粒土，可能需要根据实际情况进行调整和改进测试方法。
本文介绍了确定超径粗颗粒土最大干密度的一般方法。
确定最大干密度是工程设计和土壤力学分析的重要步骤，它可以帮助工程师评估土壤的工程性质，并选择适当的建设方法和材料。
对于特定的项目，建议根据实际情况进行进一步的工程试验和分析。

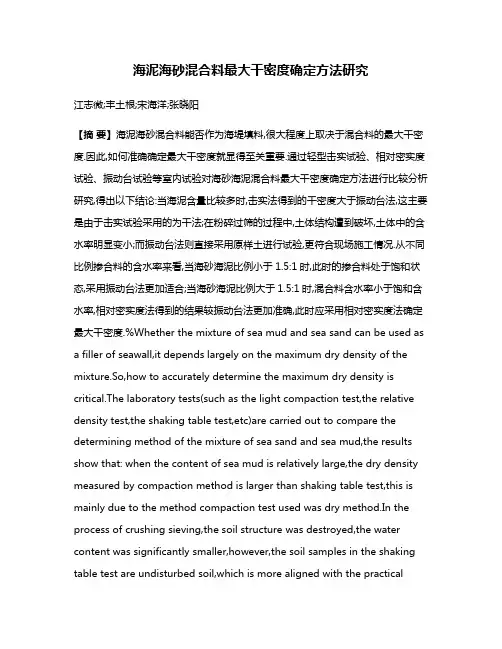

海泥海砂混合料最大干密度确定方法研究江志微;丰土根;宋海洋;张晓阳【摘要】海泥海砂混合料能否作为海堤填料,很大程度上取决于混合料的最大干密度.因此,如何准确确定最大干密度就显得至关重要.通过轻型击实试验、相对密实度试验、振动台试验等室内试验对海砂海泥混合料最大干密度确定方法进行比较分析研究,得出以下结论:当海泥含量比较多时,击实法得到的干密度大于振动台法,这主要是由于击实试验采用的为干法;在粉碎过筛的过程中,土体结构遭到破坏,土体中的含水率明显变小;而振动台法则直接采用原样土进行试验,更符合现场施工情况.从不同比例掺合料的含水率来看,当海砂海泥比例小于1.5:1时,此时的掺合料处于饱和状态,采用振动台法更加适合;当海砂海泥比例大于1.5:1时,混合料含水率小于饱和含水率,相对密实度法得到的结果较振动台法更加准确,此时应采用相对密实度法确定最大干密度.%Whether the mixture of sea mud and sea sand can be used as a filler of seawall,it depends largely on the maximum dry density of the mixture.So,how to accurately determine the maximum dry density is critical.The laboratory tests(such as the light compaction test,the relative density test,the shaking table test,etc)are carried out to compare the determining method of the mixture of sea sand and sea mud,the results show that: when the content of sea mud is relatively large,the dry density measured by compaction method is larger than shaking table test,this is mainly due to the method compaction test used was dry method.In the process of crushing sieving,the soil structure was destroyed,the water content was significantly smaller,however,the soil samples in the shaking table test are undisturbed soil,which is more aligned with the practicalconstruction conditions.From the point of the moisture content of admixtures in different proportions,when the ratio of sea sand and sea mud is less than 1.5:1,the admixture is saturated,which is more suitable to use shaking table test;when the ratio is greater than 1.5:1,the mixture moisture content is less than the saturated water content,the results conducted by relative density method turns out to be more accurate than shaking table test,it is suggested to determine the maximum dry density using relative density method.【期刊名称】《科学技术与工程》【年(卷),期】2017(017)008【总页数】5页(P248-252)【关键词】最大干密度;室内试验;海砂;海泥【作者】江志微;丰土根;宋海洋;张晓阳【作者单位】河海大学岩土工程研究所,南京 210098;河海大学岩土工程水利部重点实验室,南京 210098;河海大学岩土工程研究所,南京 210098;河海大学岩土工程水利部重点实验室,南京 210098;浙江省水利河口研究院,杭州 310000;上海勘测设计研究院有限公司,上海 200000【正文语种】中文【中图分类】TU472.6福建省位于中国东南沿海地区，背山面海，山地多平地少，有长达3 324 km的海岸线，每年7月到10月份台风季节和八月大潮期间，易受到风浪、海啸、地震等自然灾害影响[1]，修建海堤等基础设施将增强沿海地区的抗台风，抗海潮，海啸的能力，对保障沿海地区社会经济发展具有重大意义。

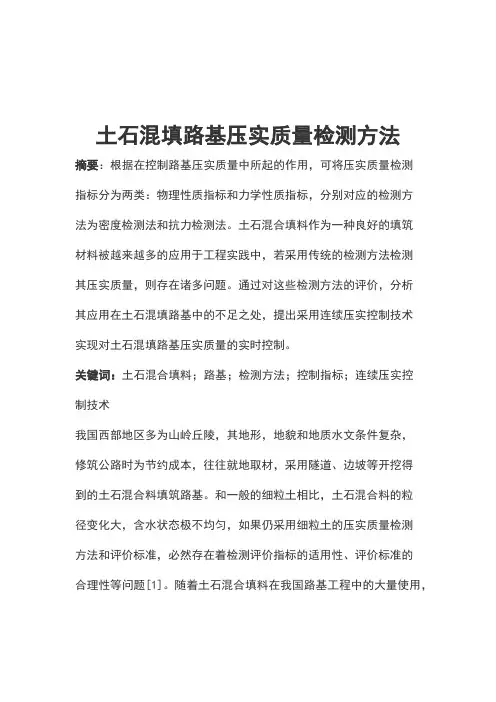

土石混填路基压实质量检测方法摘要：根据在控制路基压实质量中所起的作用，可将压实质量检测指标分为两类：物理性质指标和力学性质指标，分别对应的检测方法为密度检测法和抗力检测法。
土石混合填料作为一种良好的填筑材料被越来越多的应用于工程实践中，若采用传统的检测方法检测其压实质量，则存在诸多问题。
通过对这些检测方法的评价，分析其应用在土石混填路基中的不足之处，提出采用连续压实控制技术实现对土石混填路基压实质量的实时控制。
关键词：土石混合填料；路基；检测方法；控制指标；连续压实控制技术我国西部地区多为山岭丘陵，其地形，地貌和地质水文条件复杂，修筑公路时为节约成本，往往就地取材，采用隧道、边坡等开挖得到的土石混合料填筑路基。
和一般的细粒土相比，土石混合料的粒径变化大，含水状态极不均匀，如果仍采用细粒土的压实质量检测方法和评价标准，必然存在着检测评价指标的适用性、评价标准的合理性等问题[1]。
随着土石混合填料在我国路基工程中的大量使用，通过对传统检测方法的对比分析，提出一种针对土石混填路基的快速、稳定、无损的压实质量评价方法。
1土石混填路基压实质量的控制指标传统检测方法的压实质量控制指标往往可以分为两大类：物理性质指标和力学性质指标[2]。
其中物理指标，例如压实度K和孔隙率n 等，表征的是路基土的密实状况，间接的反应了路基的强度和变形。
而力学指标，例如地基系数K30、动弹性模量Evd、变形模量Ev1、Ev2等，直接表征了路基的强度和变形性状。
在实际工程中，根据不同的工程概况，将会选取不同的控制指标，见表1。
2不同控制指标下的压实质量检测方法2.1物理指标下的压实质量检测方法物理指标有压实度K和孔隙率n等，反映的是填土压实后的密实程度，而填土的密实程度和强度及变形密切相关。
以物理指标控制压实质量的方法称为密度检测法。
2.1.1压实度压实度K是现场土石混合填料碾压后的干密度和室内试验测得的最大标准干密度的比值，它反应的是土体的密实程度。

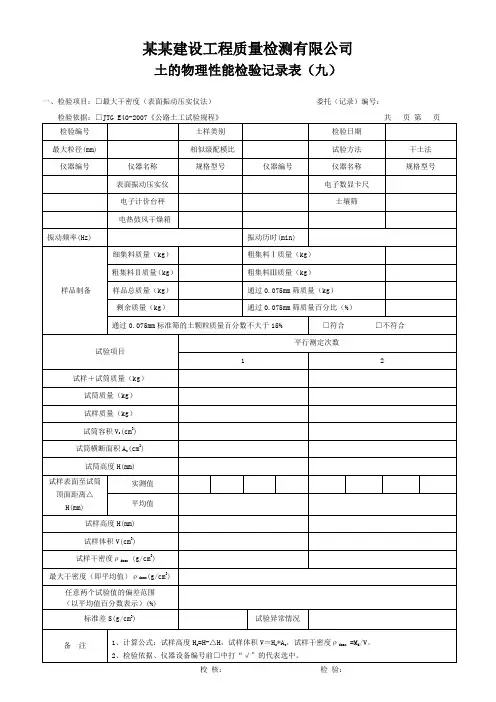

最大干密度（表面振动压实仪法）（T 0133-1993）1.3.1 目的和适用范围1、本方法是测定粗粒土和巨粒土最大干密度的试验方法。
2、本试验规定采用表面振动压实仪法测定无黏性自由排水粗粒土和巨粒土（包括堆石料）的最大干密度。
3、本试验方法适用于通过0.075mm标准筛的土颗粒质量百分数不大于15%的无黏性自由排水粗粒土和巨粒土。
4、对于最大颗粒尺寸大于60mm的巨粒土，因受试筒允许最大粒径的限制，宜按本试验3.3规定处理。
1.3.2 仪器设备振动器：功率0.75～2.2kw，振动频率30～50Hz，激振力10～80KN。
钢制夯：可牢固于振动电机上，且有一厚15～40mm夯板。
夯板直径应略小于试筒内径2～5mm。
夯与振动电机总重在试样表面产生18kPa以上的静压力。
试筒：见表1.3.2 或根据土体颗粒级配选用较大试筒。
但固定试筒的底板须固定于混泥土基础上或至少质量为450kg混泥土块上。
试筒容积宜用灌水法每年标定一次。
表1.3.2 试样质量及仪器尺寸套筒：内径应与试筒配套，高度为170～250mm；与试筒固定后内壁须成直线连接。
台秤、电动葫芦、标准筛（圆孔筛：60mm、40mm、20mm、10mm、5mm、2mm、0.075mm）。
直钢条：宜用尺寸为350mm×25mm×3mm（长×宽×厚）。
深度仪或钢尺：量测精度要求至0.5mm。
大铁盘：其尺寸宜用600mm×500mm×80mm（长×宽×高）。
其他：烘箱、小铲、大勺及漏斗橡皮锤、秒表、试筒布套等。
1.3.3 试验步骤1.3.3.1 干土法1、充分拌匀烘干试样，即使其颗粒分离程度尽可能小；然后大致分成三份。
测定并记录空试筒质量。
2、用小铲或漏斗将任一份试样徐徐装填入试筒，并注意使颗粒分离程度最小(装填量宜使振毕密实后的试样等于或略低于筒高的1/3)；抹平试样表面。
公路施工粗粒土填料最大干密度的试验摘要: 砂砾最大干密度的试验方法一般有三种:击实仪法、振动台法、表面振动压实仪法。
主要应用的一般为击实仪法。
本文针对某地区的砂砾,采用表面振动压实仪法按不同的含水率、不同的砾石含量做试验。
关键词:路基填筑粗粒土填料击实试验法最大干密度砂砾最大干密度的试验方法一般有三种:击实仪法、振动台法、表面振动压实仪法。
主要应用的一般为击实仪法。
我们针对某地区的砂砾,采用表面振动压实仪法按不同的含水率、不同的砾石含量做试验。
我们在分析了砂砾的颗粒分析、含水率的大量资料,确定此材料小于0.075mm颗粒含量小于15%,无塑性指数,粒径10～60mm较多。
通过击实仪法和表面振动压实仪法作对比试验,确认了表面振动压实仪法的最大干密度比击实仪法的干密度大0.1～0.2g/cm3,提高压实度4～8%左右。
1 砂砾最大干密度试验的必要性本试验的主要目的是测定粗粒土最大干密度的试验方法。
本试验规定采用表面振动压实仪测定无粘性自由排水粗粒土的最大干密度;适用于通过0.075mm 标准筛的土颗粒质量百分数不大于是15%的无粘性自由排水粗粒土;适用于粒径不大于60mm的粗粒土。
表面振动压实仪法测定的最大干密度比击实仪法测定的最大干密度大,提高了路基的压实度,是保证路基应有强度和稳定性一项最经济有效的技术措施。
2 项目段的施工选定某高速公路路段,长度为320m。
拟定试验段:第二层填料作为路基94区试验段,第三层填料作为路基95区试验段,第四层填料作为路基96区试验段。
路基填土前使用全站仪放出20m中桩;原地面清表、填前碾压及第一层填料施工根据设计图纸和施工规范要求,先将路基用地范围内的原地面以20cm内的植物根系和腐植表土予以清除,然后使其整平,在填前碾压各项技术指标检测合格后,进行下道工序施工。
试验室对填料进行各项标准试验,确保填料的各项指标均符合施工规范的要求。
路基填筑施工采用网格法施工。
路基填土前,现场技术员通过计算路基填筑宽度,每边加宽30cm后用石灰线示出。
2.土的最佳压实度测定方法本试验的目的，是用轻型击实方法，或某种击实仪在一定击实次数下，测定土的含水量与密度的关系，从而确定该土的最优含水量与相应的最大干密度。
本试验适用于粒径小于5mm的土料。
粗、细、混合料中如粒径大于5mm的土重小于总土重3%时，可以不加校正。
在3～30%范围内，则应用计算法对试验结果进行校正。
一、轻型击实法（1）仪器设备本试验需用下列仪器设备：①轻型击实仪：技术性能为：锤质量2.5kg；锤底直径51mm；落高305mm；击实筒：直径102mm，高度116m，容积947.4c m3；单位体积击实功为591.6kJ/m3（分三层击实，每层25击）。
②天平：称量200g，感量0.01g；称量2000g，感量1g。
③台称：称量10kg，感量5g。
④筛：孔径5mm。
⑤其他：喷水设备、碾土器、盛土器、推土器、修土刀及保湿设备等。
（2）操作步骤①将代表性的风干或在低于60℃温度下烘烤干的土样放在橡皮板上，用木碾碾散或碾土机械碾散，过5mm筛拌匀备用，土量为15～20kg。
②测定土样风干含水量，按土的塑限估计其最优含水量，选择5个含水量，依次相差约2%，其中有两个大于和两个小于最优含水量。
所需加水量可按下式计算：式中m——所需的加水量（g）；m0——含水量ω0时土样的质量（g）；ω0——土样已有的含水量（%）；ω1——要求达到的含水量（%）。
③按预定含水量制备试样。
称取土样，每个约2.5kg，分别平铺于一不吸水的平板上，用喷水设备往土样上均匀喷洒预定的水量，稍静置一段时间装入塑料袋内或密封盛样器内浸润备用。
浸润时间对高塑性粘土（CH）不得少于一昼夜，低塑性粘土（CL）可酌情缩短，但不应少于12h。
④将击实仪放在坚实底面上，取制备好的试样600～800g（其量应使击实后试样略大于筒高的1/3）倒入筒内，整平其表面。
并用圆木板稍加压紧，然后按25击击数进行击实。
击实时击锤应自由铅直落下，落高为305mm，锤迹必须均匀分于土面，然后安装套环，把土面刨成毛面，重复上述步骤进行第二层及第三层的击实，击实后超出击实筒的余土高度不得大于6mm。
