公路施工粗粒土填料最大干密度的试验摘要: 砂砾最大干密度的试验方法一般有三种:击实仪法、振动台法、表面振动压实仪法。
主要应用的一般为击实仪法。
本文针对某地区的砂砾,采用表面振动压实仪法按不同的含水率、不同的砾石含量做试验。
关键词:路基填筑粗粒土填料击实试验法最大干密度砂砾最大干密度的试验方法一般有三种:击实仪法、振动台法、表面振动压实仪法。
主要应用的一般为击实仪法。
我们针对某地区的砂砾,采用表面振动压实仪法按不同的含水率、不同的砾石含量做试验。
我们在分析了砂砾的颗粒分析、含水率的大量资料,确定此材料小于0.075mm颗粒含量小于15%,无塑性指数,粒径10～60mm较多。
通过击实仪法和表面振动压实仪法作对比试验,确认了表面振动压实仪法的最大干密度比击实仪法的干密度大0.1～0.2g/cm3,提高压实度4～8%左右。
1 砂砾最大干密度试验的必要性本试验的主要目的是测定粗粒土最大干密度的试验方法。
本试验规定采用表面振动压实仪测定无粘性自由排水粗粒土的最大干密度;适用于通过0.075mm 标准筛的土颗粒质量百分数不大于是15%的无粘性自由排水粗粒土;适用于粒径不大于60mm的粗粒土。
表面振动压实仪法测定的最大干密度比击实仪法测定的最大干密度大,提高了路基的压实度,是保证路基应有强度和稳定性一项最经济有效的技术措施。
2 项目段的施工选定某高速公路路段,长度为320m。
拟定试验段:第二层填料作为路基94区试验段,第三层填料作为路基95区试验段,第四层填料作为路基96区试验段。
路基填土前使用全站仪放出20m中桩;原地面清表、填前碾压及第一层填料施工根据设计图纸和施工规范要求,先将路基用地范围内的原地面以20cm内的植物根系和腐植表土予以清除,然后使其整平,在填前碾压各项技术指标检测合格后,进行下道工序施工。
试验室对填料进行各项标准试验,确保填料的各项指标均符合施工规范的要求。
路基填筑施工采用网格法施工。
路基填土前,现场技术员通过计算路基填筑宽度,每边加宽30cm后用石灰线示出。
2015建工二建-公路全真模拟预测二一、单选题(每题所设选项中只有一个正确答案，多选、错选或不选均不得分) 1、[1.0分] 单跨拱桥的两拱脚截面最低点之间的水平距离称为该桥的（）。
A.净跨径B.单跨跨径C.计算跨径D.桥梁全长【正确答案】A 【您的回答】 A【答案解析】本题考查的是桥梁组成。
其中包括净跨径、总跨径、计算跨径、桥梁全长、桥梁高度、桥下净空高度、净矢高、矢跨比等。
而净跨径对于梁式桥来说是设计洪水位上相邻两个桥墩（或桥台）之间的净距。
对于拱式桥，净跨径对拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
参见教材P89。
2、[1.0分] 企业投资公路工程建设项目的实施中，竣工验收合格后，应组织（）。
A.项目后评价B.完工验收C.项目实施D.项目运营【正确答案】A 【您的回答】您未答题【答案解析】本题考查的是公路建设基本管理制度。
企业投资公路工程建设项目的实施中，竣工验收合格后，应组织项目后评价。
参见教材P278。
3、[1.0分] 下列不属于桥梁施工测量工作的基本内容的是（）。
A.补充施工需要的桥涵中线桩B.测定桥涵锥坡的位置C.补充施工需要的基准点D.测量并检查施工部分的位置和标高【正确答案】C 【您的回答】您未答题【答案解析】本题考查的是测量工作基本内容。
测量工作基本内容：（1）补充施工需要的桥涵中线桩；（2）测定墩、台中线和基础桩的位置；（3）测定桥涵锥坡、翼墙及导流构造的位置；（4）补充施工需要的水准点；（5）在施工过程中，测定并检查施工部分的位置和标高；（6）其他施工测量与放样定位。
参见教材P118。
4、[1.0分] 最佳含水量是根据不同土类的性质，采用不同的试验方法确定的，测定无黏聚性自由排水粗粒土和巨粒土的最大干密度可采用的方法是（）。
A.轻型击实试验B.中型击实试验C.振动台法D.以上方法都不适用【正确答案】C 【您的回答】您未答题【答案解析】本题考查的是振动台法与表面振动压实仪法。
不同行业土的最大干密度试验方法邓香玲、郭黎静葛洲坝集团试验检测有限公司摘要：本文对不同行业土的最大干密度试验方法进行了系统的分析和研究，对不同粒径、规格、类别的土采用的试验方法提出了建议。
为适应现场材料种类，服务现场施工，在不偏离规程规范的情况下，本文提出了对于超尺寸颗粒的巨粒土室内最大干密度试验，可采取参考JTG E40-2007《公路土工试验规程》中相关章节的试验方法。
关键词：土的最大干密度；超尺寸颗粒；巨牡0引言在确定路基压实度的同时我们需要确定土的室内最大干密度。
然而，不同行业的规程规范对土的最大干密度的试验方法大体相同，针对细节方面，不同行业的规程规范的要求和操作方法略有不同，现对不同行业规程规范关于土的最大干密度的试验方法进行比较分析：1土的最大干密度试验方法土的最大干密度的试验方法大体分为两种：击实试验，最大干密度试验。
击实试验测定土的密度与含水率的关系，从而确定土的最大干密度与最优含水率；击实试验分为：轻型击实和重型击实。
以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关系曲线。
曲线上峰值点的纵、横坐标分别代表土的最大干密度和最优含水率，如图lo如曲线不能给出峰值点，应进行补点试验。
最大干密度试验测定能自由排水的砂砾土、粗颗粒土。
最大干密度试验分为：锤击法、振动台法、表面振实仪法。
2不同行业规程规范关于土的最大干密度的试验方法2.1GB/T50123-2019《土工试验方法标准》[1]:本节适用于工业和民用建筑、水利水电、交通、电力等建设工程的地基土及填筑土料的最大干密度试验。
2.1.1击实(1)轻型击实试验适用于粒径小于5mm的粘性土，其单位体积击实功能为592.2592.2KJ/IU3；重型击实试验适用于粒径小于20mm的土，其单位体积击实功能为2684.9KJ/IH3o击实仪主要技术指标表见表1。
⑵数据处理：对轻型击实试验，粒径大于5mm颗粒含量小于30%时，(重型击实试验，粒径大于20mm颗粒含量小于30%时)最大干密度和最优含水率可由标准击实结果进行校正推算。
1.总则1.1.本细则采用振动台法测定无粘性自由排水粗粒土和巨粒土（包括堆石料）的最大干密度。
1.2.本细则适用于通过0.075mm标准筛的干颗粒质量百分数不大于15%的无黏性自由排水粗粒土和巨粒土。
1.3.本细则对于最大粒径大于60mm的巨粒土，因受试筒允许最大粒径的限制，宜按规定处理。
2.仪具与材料2.1振动台：固定于混凝土基础上；振动台面尺寸至少550mm×550mm，且具有足够的刚度。
振动台最大负荷应满足试筒、套筒、试样、加重底板及加重块等质量的要求，不宜小于200kg；其频率20～60Hz可调，双振幅0～2mm可调。
2.2 试筒：圆柱形金属筒，按表1.1规定选用。
试筒容积宜用灌水法每年标定一次。
2.3套筒:内径与试筒（见表1.1）配套一致，且与试筒紧密固定后内壁成直线连接。
2.4加重底板：底板为13mm厚的钢板，其直径略小于相应试筒内径，中心应有φ15mm未穿通的提吊螺孔。
2.5加重块：对于相应采用的试筒，加重块及其加重底板在试样表面产生的静压力应为18kPa。
2.6百分表及表架：百分表量程至少50mm以上，分度值为0.025mm。
表架支杆应能插入试筒导向瓦套孔中，并使百分表表头杆中心线与试筒中心线或内壁面平行。
2.7台秤:应具有足够测定试筒及试样总质量的量程,且达到所测定土质量0.1%的精度。
所用台秤，对于φ280mm试筒，量程至少50kg，感量6g；对于φ152mm试筒，量程至少30kg，感量2g。
2.8起吊机：起重量至少180kg。
2.9标准筛：60mm、40mm、20mm、10mm、5mm、2mm、0.075mm。
2.10其他工具：如加重底板提手、烘箱、金属盘、小铲、大勺及漏斗、橡皮锤、秒表、直钢尺、试筒布套等。
试样质量及仪器尺寸（表1.1）3.试样3.1采集代表性试料，妥善贮存备用。
3.2 采用标准筛分法（T0115-2007）测定各粒组的颗粒百分数。
3.3 对于粒径大于60mm 的巨粒土，因受试筒允许最大粒径的限制，应按相似级配法制备缩小粒径的系列模型试料。

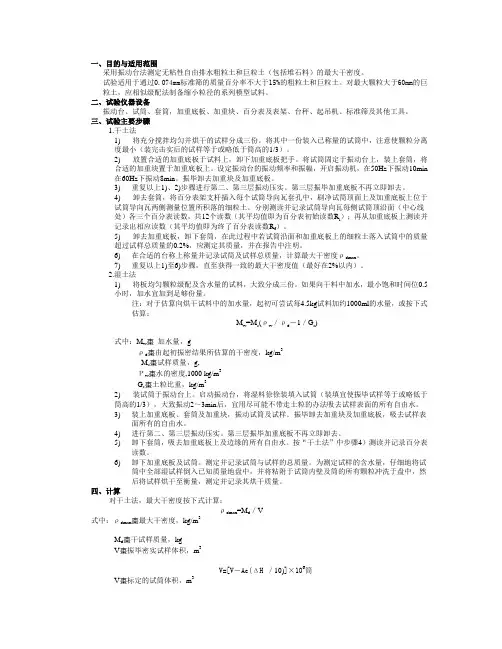

一、目的与适用范围采用振动台法测定无粘性自由排水粗粒土和巨粒土（包括堆石料）的最大干密度。
试验适用于通过0.074mm标准筛的质量百分率不大于15%的粗粒土和巨粒土。
对最大颗粒大于60mm的巨粒土，应相似级配法制备缩小粒径的系列模型试料。
二、试验仪器设备振动台、试筒、套筒，加重底板、加重块、百分表及表架、台秤、起吊机、标准筛及其他工具。
三、试验主要步骤1.干土法1) 将充分搅拌均匀并烘干的试样分成三份。
将其中一份装入已称量的试筒中，注意使颗粒分离度最小（装完击实后的试样等于或略低于筒高的1/3）。
2) 放置合适的加重底板于试料上，卸下加重底板把手。
将试筒固定于振动台上，装上套筒，将合适的加重块置于加重底板上。
设定振动台的振动频率和振幅，开启振动机，在50Hz下振动10min 在60Hz下振动8min。
振毕卸去加重块及加重底板。
3) 重复以上1)、2)步骤进行第二、第三层振动压实。
第三层振毕加重底板不再立即卸去。
4) 卸去套筒，将百分表架支杆插入每个试筒导向瓦套孔中，刷净试筒顶面上及加重底板上位于试筒导向瓦两侧测量位置所积落的细粒土。
分别测读并记录试筒导向瓦每侧试筒顶沿面（中心线处）各三个百分表读数，共12个读数（其平均值即为百分表初始读数R i）；再从加重底板上测读并记录出相应读数（其平均值即为终了百分表读数R f）。
5) 卸去加重底板，卸下套筒，在此过程中若试筒沿面和加重底板上的细粒土落入试筒中的质量超过试样总质量的0.2%，应测定其质量，并在报告中注明。
6) 在合适的台称上称量并记录试筒及试样总质量，计算最大干密度ρdmax。
7) 重复以上1)至6)步骤，直至获得一致的最大干密度值（最好在2%以内）。
2.湿土法1) 将板均匀颗粒级配及含水量的试料，大致分成三份。
如果向干料中加水，最小饱和时间位0.5小时，加水宜加到足够份量。
注：对于估算向烘干试料中的加水量，起初可尝试每4.5kg试料加约1000ml的水量，或按下式估算：M w=M s(ρw／ρd－1／G s)式中：M w棗加水量，gρd棗由起初振密结果所估算的干密度，kg/m3M s棗试样质量，g,Ρw棗水的密度,1000 kg/m3G s棗土粒比重，kg/m32) 装试筒于振动台上。

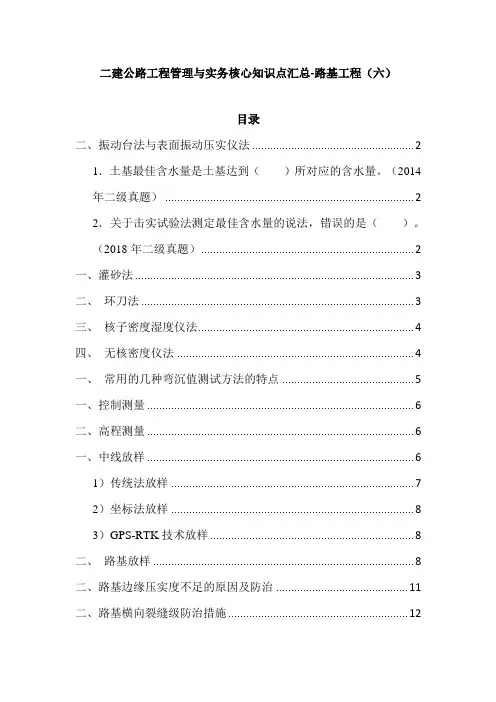

二建公路工程管理与实务核心知识点汇总-路基工程（六）目录二、振动台法与表面振动压实仪法 (2)1．土基最佳含水量是土基达到（）所对应的含水量。
（2014年二级真题） (2)2．关于击实试验法测定最佳含水量的说法，错误的是（）。
（2018年二级真题） (2)一、灌砂法 (3)二、环刀法 (3)三、核子密度湿度仪法 (4)四、无核密度仪法 (4)一、常用的几种弯沉值测试方法的特点 (5)一、控制测量 (6)二、高程测量 (6)一、中线放样 (6)1）传统法放样 (7)2）坐标法放样 (8)3）GPS-RTK技术放样 (8)二、路基放样 (8)二、路基边缘压实度不足的原因及防治 (11)二、路基横向裂缝级防治措施 (12)三、路基网裂病害及防治措施（由于水量过大或过少） (12)二、振动台法与表面振动压实仪法振动台法与表面振动压实仪法适用于通过0.075mm标准筛的干颗粒、质量百分数不大于15%无黏性自由排水粗粒土和巨粒土练习题1．土基最佳含水量是土基达到（）所对应的含水量。
（2014年二级真题）A．100%压实度B．最大湿密度C．最大干密度D．液限答案：C解析：最佳含水量是指击实曲线上最大干密度所对应的含水率。
2．关于击实试验法测定最佳含水量的说法，错误的是（）。
（2018年二级真题）A．用干法或湿法制备一组不同含水量的试样B．制备好的土样应一次性倒入击实筒C．计算各试样干密度，以干密度为纵坐标、含水量为横坐标绘制曲线D．当试样中有大于规定的颗粒，应先取出大颗粒，其百分率合格后，再对剩余试样进行击实试验答案：B解析：选项错误：取制备好的土样按所选击实方法分3次或5次倒入击实筒，每层按规定的击实次数进行击实，要求击完后余土高度不超过试筒顶面5mm。
修平称量后用推土器推出筒内试样，测定击实试样的含水量和测算击实后土样的湿密度。
其余土样按相同方法进行试验。
D选项：当试样中有大于25mm（小筒）或大于38mm（大筒）颗粒时，应先取出大于25mm 或大于38mm 颗粒，求得其百分率（要求不得大于30%），对剩余试样进行击实试验，再利用修正公式对最大干密度和最佳含水量进行修正。
路基最大干密度摘要：1.路基土最大干密度的定义和意义2.确定路基土最大干密度的方法2.1 击实法2.2 振动台法2.3 表面振动压实仪法3.计算路基土最大干密度的步骤3.1 委托道路相关检测机构做击实试验3.2 绘制击实曲线3.3 确定最佳含水量和最大干密度4.路基碎石土标准击实后的最大干密度正文：路基土最大干密度是指在特定压实条件下，土体孔隙中完全没有水时的密度。
最大干密度反映了土的孔隙比，可以用来计算土的孔隙率，从而为道路施工提供重要参考。
确定路基土最大干密度的方法主要有以下三种：1.击实法：适用于细粒土和粗粒土。
这种方法通过不断敲击和压实土样，使其达到最大干密度。
试验过程较为方便。
2.振动台法：适用于测定无粘性自由排水粗粒土及巨粒土。
该方法通过振动台使土样受到垂直方向的振动作用，从而实现压实。
3.表面振动压实仪法：适用于通过0.074mm 标准筛的干颗粒质量百分率不大于15% 的粗粒土及巨粒土。
这种方法的振动作用自土体表面垂直向下传递，与振动台法有所不同。
计算路基土最大干密度的步骤如下：1.委托道路相关检测机构做击实试验（重型或轻型），以获取击实曲线（含水量和密度的关系曲线）。
2.绘制击实曲线后，确定该曲线峰值的位置。
峰值对应的含水量为最佳含水量，对应的密度为最大干密度。
3.根据最大干密度和土样体积，计算出路基土的最大干质量。
路基碎石土标准击实后的最大干密度一般为5.010KG/M。
需要注意的是，铺路基用的碎石是由各种大小不同粒级集料组成的混合料，其级配需要符合技术要求。
1.总则1.1.本细则采用振动台法测定无粘性自由排水粗粒土和巨粒土（包括堆石料）的最大干密度。
1.2.本细则适用于通过0.075mm标准筛的干颗粒质量百分数不大于15%的无黏性自由排水粗粒土和巨粒土。
1.3.本细则对于最大粒径大于60mm的巨粒土，因受试筒允许最大粒径的限制，宜按规定处理。
2.仪具与材料2.1振动台：固定于混凝土基础上；振动台面尺寸至少550mm×550mm，且具有足够的刚度。
振动台最大负荷应满足试筒、套筒、试样、加重底板及加重块等质量的要求，不宜小于200kg；其频率20～60Hz可调，双振幅0～2mm可调。
2.2 试筒：圆柱形金属筒，按表1.1规定选用。
试筒容积宜用灌水法每年标定一次。
2.3套筒:内径与试筒（见表1.1）配套一致，且与试筒紧密固定后内壁成直线连接。
2.4加重底板：底板为13mm厚的钢板，其直径略小于相应试筒内径，中心应有φ15mm未穿通的提吊螺孔。
2.5加重块：对于相应采用的试筒，加重块及其加重底板在试样表面产生的静压力应为18kPa。
2.6百分表及表架：百分表量程至少50mm以上，分度值为0.025mm。
表架支杆应能插入试筒导向瓦套孔中，并使百分表表头杆中心线与试筒中心线或内壁面平行。
2.7台秤:应具有足够测定试筒及试样总质量的量程,且达到所测定土质量0.1%的精度。
所用台秤，对于φ280mm试筒，量程至少50kg，感量6g；对于φ152mm试筒，量程至少30kg，感量2g。
2.8起吊机：起重量至少180kg。
2.9标准筛：60mm、40mm、20mm、10mm、5mm、2mm、0.075mm。
2.10其他工具：如加重底板提手、烘箱、金属盘、小铲、大勺及漏斗、橡皮锤、秒表、直钢尺、试筒布套等。
试样质量及仪器尺寸（表1.1）3.试样3.1采集代表性试料，妥善贮存备用。
3.2 采用标准筛分法（T0115-2007）测定各粒组的颗粒百分数。
3.3 对于粒径大于60mm 的巨粒土，因受试筒允许最大粒径的限制，应按相似级配法制备缩小粒径的系列模型试料。
2019年国家二级建造师《公路工程管理与实务》职业资格考前练习一、单选题1.排水基层下必须设置( )。
A、封层B、不透水垫层或反滤层C、透层D、应力过渡层>>>点击展开答案与解析【知识点】：第1章>第2节>路面排水施工【答案】：B【解析】：排水基层下必须设置不透水垫层或反滤层，以防止表面水向下渗入垫层，浸湿垫层和路基，同时防止垫层或路基土中的细粒进入排水基层而造成堵塞。
2.沥青混凝土面层的实测项目中不包含( )。
A、平整度B、弯沉值C、强度D、压实度>>>点击展开答案与解析【知识点】：第2章>第4节>公路工程质量检查与检验【答案】：C【解析】：沥青混凝土面层的实测项目有：厚度( Δ )、平整度、压实度( Δ ) 、弯沉值、渗水系数、抗滑( 含摩擦系数和构造深度) 、中线平面偏位、纵断高程、路面宽度及路面横坡。
3.极重、特重、重交通荷载等级公路面层水泥混凝土用的细集料质量应不低于( )级。
A、ⅠB、ⅡC、ⅢD、Ⅳ>>>点击展开答案与解析【知识点】：第1章>第2节>水泥混凝土路面用料要求【解析】：极重、特重、重交通荷载等级公路面层混凝土用的细集料质量应不低于Ⅱ级的要求，中、轻交通荷载等级公路面层混凝土可使用Ⅲ级细集料。
4.关于水泥混凝土抗折强度实验检测的说法正确的是( )。
A、水泥混凝土抗折强度试件采用的是150mm×150mm×550mm的梁形试件B、水泥混凝土抗折强度试件采用的是边长为150mm的正立方体为标准试件C、水泥混凝土抗折强度试件都是高：直径=1：1的圆柱体试件D、水泥混凝土抗折强度试件采用的是边长为70.7mm的正立方体为标准试件>>>点击展开答案与解析【知识点】：第1章>第2节>水泥混凝土路面抗压、抗折强度试验检测【答案】：A【解析】：水泥混凝土抗折强度是以150mm x 150mm x 550mm的梁形试件在标准养护条件下达到规定龄期后，净跨径450mm，双支点荷载作用下的弯拉破坏，并按规定的计算方法得到强度值。
路基基层面层怎样得到最大干密度最佳含水率路基路面压实质量是道路工程施工质量管理最重要的内在指标之一，只有对路基、路面结构层进行充分压实，才能保证路基路面的强度、刚度及路面的平整度，并可以保证及延长路基路面工程的使用寿命。
现场压实质量用压实度表示，对于路基土及路面基层，压实度是指工地实际达到的干密度与室内标准击实试验所得的最大干密度的比值；对沥青路面，压实度是指现场实际达到的密度与标准密度的比值。
1、路基土的最大干密度和最佳含水量确定方法路基受到的荷载应力，随深度增加而迅速减少，所以路基上部的压实度应高一些。
另外，公路等级高，其路面等级也高，对路基强度的要求则相应提高，所以对路基压实度的要求也应高一些。
因此，高速、一级公路路基的压实度标准，对于路床0~80cm应不小于96%，路堤80~150cm应不小于94%，150cm以上应不小于93%；对于零填及路堑、路槽底面以下0~80cm应不小于96%。
由于土的性质、颗粒的差别，确定最大干密度的方法也有区别，除了一般土的击实法以外，还有粗粒土和巨粒土最大干密度的确定方法。
不同性质土的最大干密度确定方法及各方法的适用范围不同。
击实法适用于细粒土，粒径不大于40mm的土。
击实试验中按采集土样的含水量，分湿土法和干土法；按土能否重复使用，也分为两种，即土能重复使用和不能重复使用。
选择时应根据下列原则进行：根据土的性质选用干土法或湿土法，对于高含水量土宜选用湿土法；对于非高含水量土则选用干土法；除易击碎的试样外，试样可以重复使用。
振动台法与表面振动压实仪法均是采用振动方法测定土的最大干密度。
前者是整个土样同时受到垂直方向的振动作用，而后者是振动作用自土体表面垂直向下传递的。
研究结果表明，对于无粘聚性自由排水土这两种方法最大干密度试验的测定结果基本一致，但前者试验设备及操作较复杂，后者相对容易，且更接近于现场振动碾压的实际状况。
因此，使用时可根据试验设备情况择其一即可，但推荐优先采用表面振动压实仪法。
1.总则1.1.本细则采用振动台法测定无粘性自由排水粗粒土和巨粒土（包括堆石料）的最大干密度。
1.2.本细则适用于通过0.075mm标准筛的干颗粒质量百分数不大于15%的无黏性自由排水粗粒土和巨粒土。
1.3.本细则对于最大粒径大于60mm的巨粒土，因受试筒允许最大粒径的限制，宜按规定处理。
2.仪具与材料2.1振动台：固定于混凝土基础上；振动台面尺寸至少550mm×550mm，且具有足够的刚度。
振动台最大负荷应满足试筒、套筒、试样、加重底板及加重块等质量的要求，不宜小于200kg；其频率20～60Hz可调，双振幅0～2mm可调。
2.2 试筒：圆柱形金属筒，按表1.1规定选用。
试筒容积宜用灌水法每年标定一次。
2.3套筒:内径与试筒（见表1.1）配套一致，且与试筒紧密固定后内壁成直线连接。
2.4加重底板：底板为13mm厚的钢板，其直径略小于相应试筒内径，中心应有φ15mm未穿通的提吊螺孔。
2.5加重块：对于相应采用的试筒，加重块及其加重底板在试样表面产生的静压力应为18kPa。
2.6百分表及表架：百分表量程至少50mm以上，分度值为0.025mm。
表架支杆应能插入试筒导向瓦套孔中，并使百分表表头杆中心线与试筒中心线或内壁面平行。
2.7台秤:应具有足够测定试筒及试样总质量的量程,且达到所测定土质量0.1%的精度。
所用台秤，对于φ280mm试筒，量程至少50kg，感量6g；对于φ152mm试筒，量程至少30kg，感量2g。
2.8起吊机：起重量至少180kg。
2.9标准筛：60mm 、40mm 、20mm 、10mm 、5mm 、2mm 、0.075mm 。
2.10其他工具：如加重底板提手、烘箱、金属盘、小铲、大勺及漏斗、橡皮锤、秒表、直钢尺、试筒布套等。
试样质量及仪器尺寸（表1.1）3.试样3.1采集代表性试料，妥善贮存备用。
3.2 采用标准筛分法（T0115-2007）测定各粒组的颗粒百分数。
1.总则
1.1.本细则采用振动台法测定无粘性自由排水粗粒土和巨粒土（包括堆石料）的最
大干密度。
1.2.本细则适用于通过0.075mm标准筛的干颗粒质量百分数不大于15%的无黏性自
由排水粗粒土和巨粒土。
1.3.本细则对于最大粒径大于60mm的巨粒土，因受试筒允许最大粒径的限制，宜按
规定处理。
2.仪具与材料
2.1振动台：固定于混凝土基础上；振动台面尺寸至少550mm×550mm，且具有足够
的刚度。
振动台最大负荷应满足试筒、套筒、试样、加重底板及加重块等质量的要求，不宜小于200kg；其频率20～60Hz可调，双振幅0～2mm可调。
2.2 试筒：圆柱形金属筒，按表1.1规定选用。
试筒容积宜用灌水法每年标定一次。
2.3套筒:内径与试筒（见表1.1）配套一致，且与试筒紧密固定后内壁成直线连接。
2.4加重底板：底板为13mm厚的钢板，其直径略小于相应试筒内径，中心应有φ15mm
未穿通的提吊螺孔。
2.5加重块：对于相应采用的试筒，加重块及其加重底板在试样表面产生的静压力
应为18kPa。
2.6百分表及表架：百分表量程至少50mm以上，分度值为0.025mm。
表架支杆应能
插入试筒导向瓦套孔中，并使百分表表头杆中心线与试筒中心线或内壁面平行。
2.7台秤:应具有足够测定试筒及试样总质量的量程,且达到所测定土质量0.1%的精
度。
所用台秤，对于φ280mm试筒，量程至少50kg，感量6g；对于φ152mm试筒，量程至少30kg，感量2g。
2.8起吊机：起重量至少180kg。
2.9标准筛：60mm、40mm、20mm、10mm、5mm、2mm、0.075mm。
2.10其他工具：如加重底板提手、烘箱、金属盘、小铲、大勺及漏斗、橡皮锤、秒
表、直钢尺、试筒布套等。
试样质量及仪器尺寸（表1.1）
3.试样
3.1采集代表性试料，妥善贮存备用。
3.2 采用标准筛分法（T0115-2007）测定各粒组的颗粒百分数。
3.3 对于粒径大于60mm的巨粒土，因受试筒允许最大粒径的限制，应按相似级配法
制备缩小粒径的系列模型试料。
相似级配法粒径及级配按以下公式计算。
相似级配模型试料粒径：
式中：D——原型试料级配某粒径，mm；
d——原型试料级配某粒径缩小后的粒径，即模型试料相应粒径，mm；
M
r
——粒径缩小倍数，通常称为相似级配模比。
式中：
max
D——原型试料级配最大粒径，mm；
m ax
d——试样允许或设定的最大粒径，即60mm，40mm，20mm，10mm等。
相似级配模型试料级配组成与原型级配组成相同，即：
式中：P
Mr ——原型试料粒径缩小M
r
倍后（即为模型试料）相应的小于某粒径
d含量百分数，%；
——原型试料级配小于某粒径D的含量百分数，%。
P
p
3.4如果采用干土法进行试验，则需将试样在烘箱内烘至恒重，并用烘干法测定现
场试料的含水率。
烘干后，应完全剥去弱胶结物，以免增大颗粒的自然尺寸。
4.试验步骤
4.1干土法
4.1.1充分拌匀烘干试样，即使其颗粒分离程度尽可能小；然后大致分成三份。
测
定并记录空试筒的质量。
4.1.2用小铲或者漏斗将任一份试样徐徐装填入试筒，并注意使颗粒分离程度最小
（装填量宜使振毕密实后的试样等于或略低于筒高的1/3）；抹平试样表面。
然后可用橡皮锤或者类似物敲击几次试筒壁，使试料下沉。
4.1.3放置合适的加重底板于试样表面上，轻轻转动几下，使加重底板与试样表面
密合一致。
卸下加重底板把手。
4.1.4将试筒固定于振动台面上，装上套筒，并与试筒紧密固定。
将合适的加重块
置于加重底板上，其上部尽量不与套筒内壁接触。
4.1.5设定振动台在振动频率50Hz下的垂直振动双振幅为0.5mm；或在振动频率60Hz
下的垂直振动双振幅为0.35mm。
振动试筒及试样等，在50Hz下振动10min；在60Hz下振动8min；振毕卸去加重块及加重底板。
4.1.6按本细则4.1.2至4.1.5步骤进行第二层、第三层试料振动压实。
但第三层
振毕加重底板不再立即卸去。
4.1.7卸去套筒，然后检查加重底板是否与试样表面密合一致，即按压加重底板边
缘，看其是否翘起，若翘起则宜在试验报告中注明。
4.1.8将百分表架支杆插入每个试筒导向瓦套孔中；刷净试筒顶沿面上及加重底板
上位于试筒导向瓦两侧测量位置所积落的细粒土，并尽量避免将这些细粒土刷进试筒内。
然后分别测读并记录试筒导向瓦每侧试筒顶沿面（中心线处）各三
）；再从加重底板个百分表读数，共12个读数（其平均值即为百分表初读数R
i
）。
上测读并记录出相应读数（其平均值即为百分表终读数R
f
4.1.9卸去加重底板，并从振动台面上卸下试筒。
在此过程中，尽可能避免加重底
板上及试筒沿面上落积的细粒土进入试筒里。
如这些细粒土质量超过试样总质量的0.2%，应测定其质量并注明于试验报告中。
4.1.10在合适的台秤上测定并记录试筒及试样总质量，扣除空试筒质量即为试样质。
量，或仔细将试筒里试样全部倒入已知质量的盘中称量。
计算最大干密度ρ
dmax 4.1.11重复本细则4.1.1至4.1.10步骤，直至获得一致的最大干密度值（最好在
2%内）。
如果发现产生过分的颗粒破碎或者是有棱角的石渣、堆石料或风化软弱岩试料，则宜尽量制备足够数量代表性试样，以避免单个试样重复使用。
4.2湿土法
4.2.1按湿法试验时，可对烘干试料加足量水，或用现场湿土料进行。
拌匀试料颗
粒级配及含水率（使颗粒分离程度尽可能小），然后大致分成三份。
如果向干料中加水，则需最小饱和时间约1/2h；加水量宜加到足够份量，即在拌和盘中无自由水滞积，且在振密过程中基本保持饱和状态。
注：对于估算向烘干试料中的加水量，起初可尝试每4.5Kg试料约加1000mL的水量，或按下式估算：
式中：
M——加水量，g；
W
M——试样质量，g；
S
ρ——水的密度，1000kg/m3；
w
ρ——由起初振密结果所估算的干密度，kg/m3；
d
Gs——土粒比重。
4.2.2装试筒于振动台上。
启动振动台，用小铲或勺将任一份湿料徐徐装填入试筒
（装填料宜使振毕试样等于或略低于筒高的1/3）。
每次添加试料后，宜察看试样表面是否滞积有少量自由水。
若无，可用海棉蘸水挤入，、小器皿注入或其它工具加入足量水。
在此过程中，振动台的振幅或振动频率或这两者须随时调节，以阻止试样颗粒过分沸动或松散。
大致振动2-3min后，宜用尽可能不带走土粒的办法吸去试样表面的所有自由水。
4.2.3按本细则4.1.3～4.1.5步骤装上加重底板套筒及加重块。
4.2.4振动试筒及试样等，按本细则4.1.5步骤进行振动。
振毕，卸去加重块及加
重底板，吸去试样表面所有自由水。
4.2.5按本细则4.1.3～4.1.5步骤进行第二层、第三层试料的振动压实，但第三层
振毕加 重底板不再卸去。
4.2.6卸下套筒，吸去加重底板上及边缘的所有自由水，按4.1.8步骤测读并记录
百分表读数。
4.2.7 按本细则4.1.9步骤卸下加重底板及试筒，然后测定并记录试筒与试样的总
质量。
为测定试样的含水率，仔细地将试筒中全部湿试样倒入已知质量的盘中，并将黏附于试筒内壁及筒的所有颗粒冲洗于盘中，然后在烘箱中将试样烘至恒量，测定并记录其烘干质量。
5.结果整理
5．1对于干土法，最大干密度按下式计算：
ρdmax =M d /V
式中：ρdmax ——最大干密度，计算至0.1（kg/m 3）
M d ——干试样质量；V ——振毕密实试样体积；
V=[V c -A c (△H/10)]×10-6；V c ——标定的试筒体积；
A c ——标定的试筒横断面积；
△H ——（R i -R f ）+T p ；R i ——初始百分表读数；
R
f
——振毕后加重底板上相对位置百分表终读数的均值；
T
p
——加重底板的厚度。
5．2对于湿土法，最大干密度按下式计算：
ρ
dmax =M
m
/(1+0.01ω)/V
式中：M
m
——振毕密实湿试样质量；ω——振毕密实试样含水率（%）。
6．相关文件
6.1《公路土工试验规程》JTG E40-2007
7.相关记录
7.1《粗粒土和巨粒土最大干密度试验（振动台法）原始记录表》
粗粒土和巨粒土最大干密度
（振动台法）检测细则
制定:____ ___ 日期: ___ ___
审核: ____ __ 日期: ___ ___
批准: ___ ___ 日期: ___ ___
页数: ___ ___ 受控状态：___ _
分发号: ___ ___ 持有人: ___ ___
2008-07-01发布 2008-07-01实施
江西省天驰高速科技发展有限公司。
