低压万能式断路器工作原理图

DW 15-630断路器说明书（大概内容）DW15－低压万能式空气断路器具有安全性和智能性，可防止人工合闸产生电弧，并具有对电源设备的过载、欠压和短路保护功能。

DW15－630型断路器的额定电流为630A，额定电压为交流380V，50Hz。

它在配电网络中多用于三相电的接通与断开。

工作原理DW15－630断路器工作原理如附图所示。

按下SB1，380V交流电从接线端子{41}经过{43}和辅助触头，通过继电器的线圈(2－10)。

回到{42}，对继电器加电。

继电器得电工作，触点9、11吸合，继电器自保。

此后，380V交流电从接线端子{41}经过继电器触点11－9－7－6－3－1，通过电动机M，回到{42}，对电动机加电。

电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。

按下SB2，380V交流电从接线端子{42}，通过释能线圈，经过辅助触头、接线端子{44}、SB2、{49}，回到{41}，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。

按下SB3，380V交流电从接线端子{41}，经过{47}、{46}、SB3、{45}和辅助触头，通过分励线圈，再经过{48}，回到{42}，对分励线圈加电。

分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。

万能断路器各器件恢复初始状态，为下一次工作做好准备。

在开始工作时，欠压线圈就已被加电而闭合，并监视电压的状态。

当低于330V 时，欠压线圈断开，带动分励触点断开，主触点不吸合。

故障维修万能式空气断路器在使用过程中有时会发生主触点不闭合或在闭合期间又自行断开的故障，给生产造成严重后果。

经过检查，发现故障原因如下：(1)由于释能线圈经常通过大电流，造成漆包线老化，匝间短路，线圈过热，引起工作不稳定。

(2)由于长期使用，造成分励弹簧变形，拉力减小，无法使分励触点回复原位，引起万能断路器的下一次无法吸合。

(3)由于继电器长期处于高电压之下，造成触点表面氧化，接触电阻变大，触点无法正常接通工作。

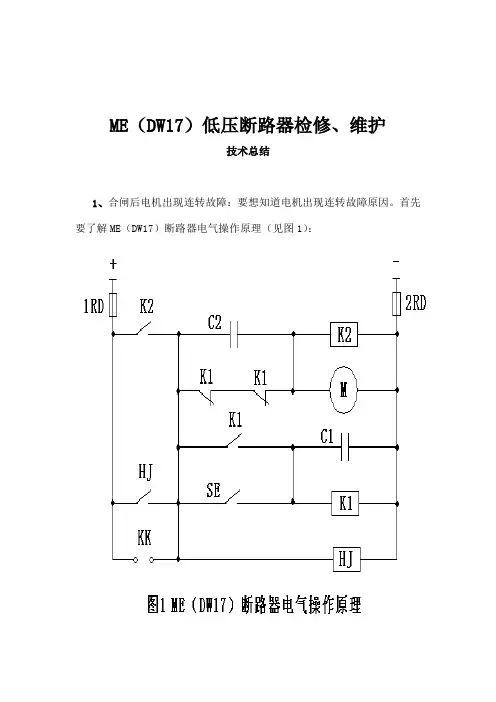

ME（DW17）低压断路器检修、维护技术总结1、合闸后电机出现连转故障：要想知道电机出现连转故障原因。

首先要了解ME（DW17）断路器电气操作原理（见图1）：ME（DW17）断路器电气操作原理动作过程：操作万能转换开关后，KK万能转换开关触点接通→HJ线圈吸合→HJ 合闸接触器常开触点接通→通过K1接触器常闭触点→M电动机旋转→同时K2接触器常开触点接通自保→电机带动（ME（DW17）断路器主触头接通）SE终点开关动作接通→K1接触器线圈吸合→K1接触器常闭触点断开→电动机停止旋转。

熟悉ME（DW17）断路器电气操作原理动作过程后，故障原因就很容易找得到。

合闸后电机出现连转故障原因分析如下：注: 1、（●）为选中故障类型。

2、C1、C2电容在操作回路中以减少触点间飞弧，在回路动作时，吸收一部分能量。

ME（DW17）断路器各个元件正面布置视图（见图2）2、合闸后手柄停留位置过头（偏右）故障。

手动手柄停留位置过头故障，造成原因有以下两种：A、前面板操作机构安装或长期在振动环境中运行，固定螺丝松动、前面板操作机构移位。

B、操作机构及本体壳配合面不平滑，造成机构及本体壳有磨察、卡涩现象不能自由动作，配合不好。

对上述故障处理方法：A、检查前面板调整定位螺丝是否松动或偏低，前面板固定螺丝松动移位。

前面板调整定位螺丝、前面板固定螺丝出现问题后，都可使合闸后手柄停留位置过头（偏右），不能自由处于断路器最佳状态，检查后消除。

前面板调整定位螺丝、前面板固定螺丝位置（见图3）B、定期检查操作机构传动装置内的润滑油，是否使用完。

使用完后及时加油补充，以确保各个机械机构之间相互自由配合。

减少其金属之间的硬磨擦对各机件的损坏，造成配合间隙过大，扭力移位出现卡涩现象不能自由动作。

3、ME（DW17）断路器合闸前电机空转。

断路器合闸前（主触头未闭合前）电机空故障，造成原因主要有以下两种：A、操作前面板内涡轮及涡杆没有齿合。

B、机构手柄复位弹簧脱落断裂。

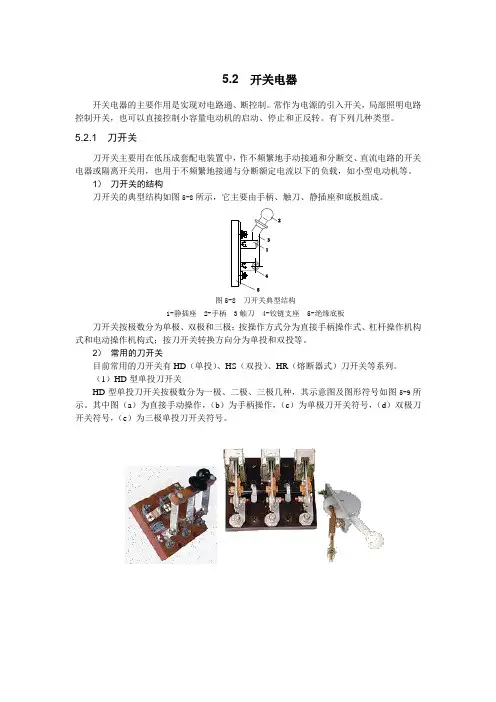

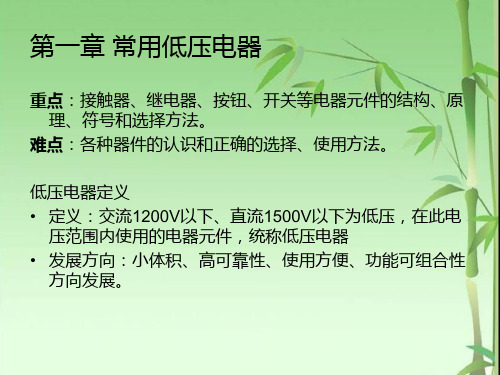

5.2 开关电器开关电器的主要作用是实现对电路通、断控制。

常作为电源的引入开关，局部照明电路控制开关，也可以直接控制小容量电动机的启动、停止和正反转。

有下列几种类型。

5.2.1 刀开关刀开关主要用在低压成套配电装置中，作不频繁地手动接通和分断交、直流电路的开关电器或隔离开关用，也用于不频繁地接通与分断额定电流以下的负载，如小型电动机等。

1）刀开关的结构刀开关的典型结构如图5-8所示，它主要由手柄、触刀、静插座和底板组成。

23145图4-1 刀开关典型结构1-静插座 2-手柄 3-铰链支座 4-绝缘底板图5-8 刀开关典型结构1-静插座2-手柄3触刀 4-铰链支座5-绝缘底板刀开关按极数分为单极、双极和三极；按操作方式分为直接手柄操作式、杠杆操作机构式和电动操作机构式；按刀开关转换方向分为单投和双投等。

2）常用的刀开关目前常用的刀开关有HD（单投）、HS（双投）、HR（熔断器式）刀开关等系列。

（1）HD型单投刀开关HD型单投刀开关按极数分为一极、二极、三极几种，其示意图及图形符号如图5-9所示。

其中图（a）为直接手动操作，（b）为手柄操作，（c）为单极刀开关符号，（d）双极刀开关符号，（e）为三极单投刀开关符号。

图5-9 HD 型单投刀开关实物图静触头动触头线端线端触头触头（a ）直接手动操作 （b ）手柄操作（c ） （d ） （e ）图5-9 HD 型单投刀开关示意图及图形符号（2）HS 型双投刀开关HS 型双投刀开关也称转换开关，其作用和单投刀开关类似，常用于双电源的切换或双供电线路的切换等，其示意图及图形符号如图5-10所示。

由于双投刀开关具有机械互锁的结构特点，因此可以防止双电源的并联运行和两条供电线路同时供电。

图形符号图5-10 HS 型双投刀开关示意图及图形符号（3）HR 型熔断器式刀开关HR 型熔断器式刀开关也称刀熔开关，它实际上是将刀开关和熔断器组合成一体的电器。

刀熔开关操作方便，并简化了供电线路，在供配电线路上应用很广泛，其工作示意图及图形符号如图5-11所示。

什么是低压断路器?低压断路器的作用、结构及工作原理、主要技术参数和分类低压断路器是一种主要的开关电器。

广泛地应用于配电系统和电力拖动掌握系统，用做电源的隔离、电气设备的爱护和掌握。

本文主要介绍低压断路器的结构、工作原理及主要性能参数等。

一、低压断路器的作用1、用于低压配电电路非频繁通断掌握；2、在电路发生短路、过载或欠电压等故障时，自动分断电路。

图1 低压断路器二、低压断路器结构及工作原理结构：低压断路器由操作机构、触点、爱护装置(各种脱扣器)、灭弧系统等组成。

可实现短路、过载、失压爱护。

图2 低压断路器原理图图3 塑壳式低压断路器原理图1-主触头；2-自由脱扣器；3-过电流脱扣器；4-分励脱扣器；5-热脱扣器；6-失压脱扣器；7-按钮三、图形及文字符号图4 断路器的符号四、低压断路器的主要技术参数1、额定电压：是指与能断力量及使用类别相关的电压值。

对多相电路是指相间的电压值。

2、额定电流：是脱扣器能长期通过的电流。

对带可调式脱扣器的断路器是可长期通过的最大电流。

3、通断力量：是指断路器在规定的电压、频率以及规定的线路参数（沟通电路为功率因数，直流电路为时间常数）下，所能接通和分断的短路电流值。

4、分断时间：是指断路器切断故障电流所需的时间。

五、低压断路器的分类1、万能式断路器（或称为框架式断路器）：作配电网络的爱护开关，用在额定电流比较大或有选择性爱护要求时。

2、塑料外壳式断路器：除作配电网络的爱护开关外，还可用作电动机、照明电路及电热器的掌握开关，用在短路电流不太大的场合。

3、模块化小型断路器：用于半导体整流元件和整流装置的爱护。

4、智能化断路器：用于短路电流相当大的电路中。

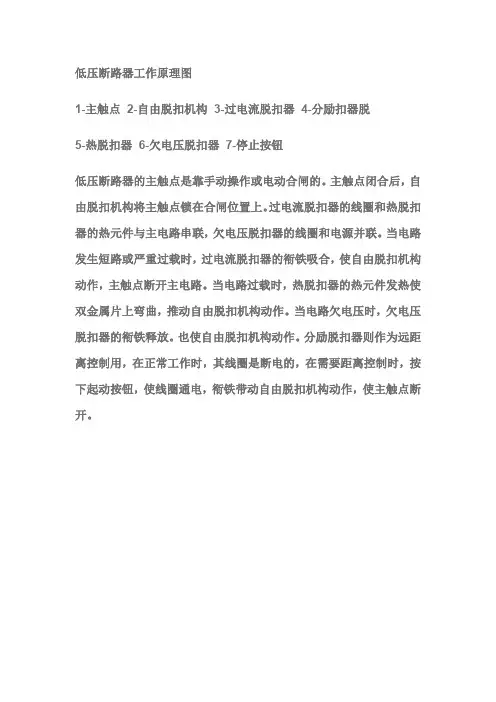

低压断路器工作原理图1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放。

也使自由脱扣机构动作。

分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

e a n d A l l t h i n g s i n t h e i r b e i n g a r e g o o df o r s此主题相关图片如下，点击图片看大图：1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮空开烧毁的原因：（一）触头系统1.触头压力不足。

因长期使用，触头弹簧变形、氧化，张力消失或减退，因触头过热，使触头弹簧退火，都是触头压力不足的原因，对此要检查触头初压力和终压力是否符保要求。

其方法可在动触头和支持板之间放入一张纸条，纸条在触头弹簧压力下被压紧，在动触头上装一弹簧秤，右手拉弹簧秤，左手轻轻拉纸条，当纸条刚可以抽出时，弹簧称上读数即为初压力。

将开关合上，使触头闭合，纸条夹在动静触头之间，按测初压力的方法；当纸条刚可抽出时，弹簧称上读数就是终压力。

触头压力也可以用下式估算：初压力=0.5*触头终压力，（公斤）终压力=2.25*触头额定电流（安）/100（公斤）根据触头初、终压力的数值，可以重新配制弹簧，也可以自行绕制。

自行绕制时，选择合适的琴钢丝，按同样的直径和匝数进行绕制，但往往由于绕制工艺问题，所得的弹簧力大小的差别，需要将弹簧的直径和匝数进行调节。

低压断路器工作原理图1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放。

也使自由脱扣机构动作。

分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

此主题相关图片如下，点击图片看大图：1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮空开烧毁的原因：（一）触头系统1.触头压力不足。

因长期使用，触头弹簧变形、氧化，张力消失或减退，因触头过热，使触头弹簧退火，都是触头压力不足的原因，对此要检查触头初压力和终压力是否符保要求。

其方法可在动触头和支持板之间放入一张纸条，纸条在触头弹簧压力下被压紧，在动触头上装一弹簧秤，右手拉弹簧秤，左手轻轻拉纸条，当纸条刚可以抽出时，弹簧称上读数即为初压力。

将开关合上，使触头闭合，纸条夹在动静触头之间，按测初压力的方法；当纸条刚可抽出时，弹簧称上读数就是终压力。

触头压力也可以用下式估算：初压力=0.5*触头终压力，（公斤）终压力=2.25*触头额定电流（安）/100（公斤）根据触头初、终压力的数值，可以重新配制弹簧，也可以自行绕制。

自行绕制时，选择合适的琴钢丝，按同样的直径和匝数进行绕制，但往往由于绕制工艺问题，所得的弹簧力大小的差别，需要将弹簧的直径和匝数进行调节。

调节的办法是：钢丝越粗，弹力越大；；弹簧外径越大，弹力越小；匝数越多，弹力越小。

分电路，并且有在电路或设备发生过载、短路等事故时，自动切断故障的功能，而附件作为断路器功能的派生补充，为断路器增加了控制手段和扩大保护功能，使断路器的使用范围更广、保护功能更齐全、操作和安装方式更多。

目前断路器附件已成为断路器不可分割的一个重要部分。

但附件并不是越齐全越好，这就要根据具体的控制线路和保护线路来合理地应用附件，避免造成不必要的浪费，同时要分清电压等级，交流或直流，辅助触头的对数等，如应用不当，不但不起保护作用，而且还会造成很大的经济损失。

下面对断路器的附件功能和应用进行分析，使用户在应用断路器附件时有所帮助。

二、内部附件1．辅助触头；与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁，例如向信号灯、继电器等输出信号。

万能式断路器有六对触头(三常开、三常闭)，DW45有八对触头(四常开、四常闭)。

塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A 及以上可装两常开、两常闭，约定发热电流为6A。

操作性能次数与断路器的操作性能总次数相同。

2．报警触头：用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。

由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。

报警触头的工作电流一般不会超过1A。

3．分励脱扣器：是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。

分励脱扣器是一种远距离操纵分闸的附件。

当电源电压等于额定控制电源电压的70％-110％之间的任一电压时，就能可靠分断断路器。

分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线会被烧毁。

断路器按其使用范围分为高压断路器,和低压断路器,高低压界线划分比较模糊,一般将3kV以上的成为高压电器;低压断路器又称自动开关,它是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器;它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合;而且在分断故障电流后一般不需要变更零部件,一获得了广泛的应用;分类：按操作方式分有：电动操作、储能操作和手动操作;按结构分有：万能式和塑壳式;按使用类别分有：选择型和非选择型;按灭弧介质分有：油浸式、真空式和空气式;按动作速度分有：快速型和普通型;按极数分有：单级、二级、三级和四级等;按安装方式分有：插入式、固定式和抽屉式等;高压断路器或称高压开关是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多,按其灭弧的不同,可分为：油断路器多油断路器、少油断路器、六氟化硫断路器SF6断路器、真空断路器、压缩空气断路器等高压开关额定电压1kV及以上主要用于开断和关合导电回路的电器;高压负荷开关高压负荷开关是一种功能介于和之间的电器,高压负荷开关常与串联配合使用；用于控制电力变压器;高压负荷开关具有简单的灭弧装置,因为能通断一定的负荷电流和过负荷电流;但是它不能断开短路电流,所以它一般与高压熔断器串联使用,借助熔断器来进行短路保护;功能在规定的使用条件下,可以接通和断开一定容量的空载变压器室内315KVA,室外500KVA；可以接通和断开一定长度的空载架空线路室内5KM,室外10KM；可以接通和断开一定长度的空载电缆线路;特点A、可以隔离电源,有明显的断开点,多用于固定式高压设备;B、没有灭弧装置,在合闸状态下可以通过正常工作电流和短路电路;C、严禁带负荷接通和断开电路,常与高压断路器串连使用;灭弧原理FN3-10R---利用分闸时主轴带动活塞压缩空气,使压缩了的空气由喷嘴中高速喷出而吹灭电弧的；FN5-10D---有整套灭弧装置的灭弧管构成;真空管注意事项A、垂直安装,开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地不能串联接地;B、运行前应进行数次空载分、合闸操作,各转动部分无卡阻,合闸到位,分闸后有足够的安全距离;C、与负荷开关串联使用的熔断器熔体应选配得当,即应使故障电流大于负荷开关的开断能力时保证熔体先熔断,然后负荷开关才能分闸;D、合闸时接触良好,连接部无过热现象,巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象；开关上不能用水冲户内型;一台高压柜控制一台变压器时,更换熔断器最好将该回路高压柜停运;避雷器释放雷电或兼能释放电力系统操作过电压能量,保护电工设备免受瞬时过电压危害,又能截断续流,不致引起系统接地短路的电器装置;避雷器通常接于带电导线与地之间,与被保护设备并联;当过电压值达到规定的动作电压时,避雷器立即动作,流过电荷,限制过电压幅值,保护设备绝缘；电压值正常后,避雷器又迅速恢复原状,以保证系统正常供电;避雷器有管式和阀式两大类;阀式避雷器分为碳化硅避雷器和金属氧化物避雷器又称氧化锌避雷器;管式避雷器主要用于变电所、发电厂的进线保护和线路绝缘弱点的保护;碳化硅避雷器广泛应用于交、直流系统,保护发电、变电设备的绝缘;氧化锌避雷器由于保护性能优于碳化硅避雷器,正在逐步取代后者,广泛应用于交、直流系统,保护发电、变电设备的绝缘,尤其适用于中性点有效接地的110千伏及以上电网高压开关柜高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在~550kV的电器产品,主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类;高压开关制造业是输变电设备制造业的重要组成部分,在整个电力工业中占有非常重要的地位;高压开关柜的组成及元器件开关柜的组成：开关柜应满足GB3906-19913-35kV交流金属封闭开关设备标准的有关要求,由柜体和断路器二大部分组成,具有架空进出线、电缆进出线、母线联络等功能;柜体由壳体、电器元件包括绝缘件、各种机构、二次端子及连线等组成;1.柜体的材料:1冷扎钢板或角钢用于焊接柜;2敷铝锌钢板或镀锌钢板用于组装柜.3不锈钢板不导磁性.4铝板不导磁性.2.柜体的功能单元：1主母线室一般主母线布置按“品”字形或“1”字形两种结构2断路器室3电缆室4继电器和仪表室5柜顶小母线室6二次端子室柜内电器元件：1.柜内常用一次电器元件主回路设备常见的有如下设备：电流互感器简称CT如：LZZBJ9-10电压互感器简称PT如:JDZJ-10接地开关如:JN15-12避雷器阻容吸收器如:HY5WS单相型;TBP、JBP组合型隔离开关如:GN19-12、GN30-12、GN25-12高压断路器如：少油型S、真空型Z、SF6型L高压接触器如：JCZ3-10D/400A型高压熔断器如：RN2-12、XRNP-12、RN1-12变压器如:SCL系列干变、S系列油变高压带电显示器GSN-10Q型绝缘件如:穿墙套管、触头盒、绝缘子、绝缘热缩冷缩护套主母线和分支母线高压电抗器如串联型:CKSC和起动电机型:QKSG负荷开关如:FN26-12L、FN16-12Z高压单相并联电容器如:BFF12-30-1等等2.柜内常用的主要二次元件又称二次设备或辅助设备,是指对一次设备进行监察、控制、测量、调整和保护的低压设备,常见的有如下设备:继电器,电度表,电流表,电压表,功率表,功率因数表,频率表,熔断器,空气开关,转换开关,信号灯,电阻,按钮,微机综合保护装置等等;高压开关柜分类1.按断路器安装方式分为移开式手车式和固定式1移开式或手车式用Y表示：表示柜内的主要电器元件如:断路器是安装在可抽出的手车上的,由于手车柜有很好的互换性,因此可以大大提高供电的可靠性,常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等,如KYN28A-12;2固定式用G表示:表示柜内所有的电器元件如:断路器或负荷开关等均为固定式安装的,固定式开关柜较为简单经济,如XGN2-10、GG-1A等;2.按安装地点分为户内和户外1用于户内用N表示;表示只能在户内安装使用,如：KYN28A-12等开关柜;2用于户外用W表示;表示可以在户外安装使用,如:XLW等开关柜;3.按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类1金属封闭铠装式开关柜用字母K来表示主要组成部件例如：断路器、互感器、母线等分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备;如KYN28A-12型高压开关柜;2金属封闭间隔式开关柜用字母J来表示与铠装式金属封闭开关设备相似,其主要电器元件也分别装于单独的隔室内,但具有一个或多个符合一定防护等级的非金属隔板;如JYN2-12型高压开关柜;3金属封闭箱式开关柜用字母X来表示开关柜外壳为金属封闭式的开关设备;如XGN2-12型高压开关柜;4敞开式开关柜,无保护等级要求,外壳有部分是敞开的开关设备;如GG-1AF型高压开关柜高压开关柜的“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后,小车断路器无法进入工作位置;防止带负荷合闸2、高压开关柜内的接地刀在合位时,小车断路器无法进合闸;防止带接地线合闸3、高压开关柜内的真空断路器在合闸工作时,盘柜后门用接地刀上的机械与柜门闭锁;防止误入带电间隔.4、高压开关柜内的真空断路器在工作时合闸,合接地刀无法投入;防止带电挂接地线5、高压开关柜内的真空断路器在工作合闸运行时,无法退出小车断路器的工作位置;防止带负荷拉刀闸跌落式熔断器10kV配电线路分支线和配电变压器最常用的一种短路保护开关,它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用;它安装在10kV配电线路分支线上,可缩小停电范围,因其有一个明显的断开点,具备了隔离开关的功能,给检修段线路和设备创造了一个安全作业环境,增加了检修人员的安全感;安装在配电变压器上,可以作为配电变压器的主保护,所以,在10kV配电线路和配电变压器中得到了普及其工作原理是：熔丝管两端的动触头依靠熔丝熔体系紧,将上动触头推入"鸭嘴"凸出部分后,磷铜片等制成的上静触头顶着上动触头,故而熔丝管牢固地卡在"鸭嘴"里;当短路电流通过熔丝熔断时,产生电弧,熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死,气体向下端喷出,吹灭电弧;由于熔丝熔断,熔丝管的上下动触头失去熔丝的系紧力,在熔丝管自身重力和上、下静触头弹簧片的作用下,熔丝管迅速跌落,使电路断开,切除故障段线路或者故障设备;在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作,其原因之一是,农电工素质差,责任心不强,常年不进行跌落式熔断器的维护和检修；原因之二是,跌落式熔断器的产品质量低劣,不能灵活的拉、合操作;两原因降低了跌落式熔断器的功能;现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况;使得线路的跳闸率和配电变压器的故障率居高不下;配电盘分配电量的设备,安装在发电站﹑变电站以及用电量较大的电力用户中,上面装着各种控制开关﹑监视仪表及保护装置;有交、直流配电盘;箱式变电站箱式变电站是一种高压开关设备、配电变压器和低压配电装置,按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备,即将高压受电、变压器降压、低压配电等功能有机地组合在一起,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内,机电一体化,全封闭运行,特别适用于城网建设与改造,是继土建变电站之后崛起的一种崭新的变电站;另箱式变电站简称箱变是一种把高压开关设备配电变压器,低压开关设备,电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置;它适用于额定电压10/三相交流系统中,作为线路和分配电能之用;适用于工厂、矿山、油田、港口、机场、城市公共建筑、居民小区、高速公路、地下设施等场所;配电柜概述配电板箱分动力配电板箱和照明配电板箱、计量箱,是配电系统的末级设备;配电板箱安装电板箱安装要求是：配电板箱应用不可燃材料制作；触电危险性小的生产场所和办公室,可安装开启式的配电板；触电危险性大或作业环境较差的加工车间、铸造、锻造、、锅炉房、木工房等场所,应安装封闭式箱柜；有导电性粉尘或产生易燃易爆气体的危险作业场所,必须安装密闭式或防爆型的电气设施；配电板箱各电气元件、仪表、开关和线路应排列整齐,安装牢固,操作方便;板箱应内无积尘、积水和杂物；落地安装的板箱底面应高出地面5~10 mm；操作手柄中心高度一般为～1.5m；板箱前方～1.2m的范围内无障碍物；保护线连接可靠；板箱以外不得有裸带电体外露；必须装设在板箱外表面或配电板上的电气元件,必须有可靠的屏护;配电板箱运行配电板箱内各电气元件及线路应接触良好,连接可靠；不得有严重发热、烧损现象;配电板箱的门应完好；门锁应有专人保管;配电板的电路图配电板的电路图分为一次原理图、二次原理图一次原理图即为主电路原理图;二次原理图即为控制电路的原理图直流屏GZDW系列智能免维护直流电源屏直流屏是一开集团根据市场需要,采用模块化结构,结合GZDW微机直流屏先进的变流技术,融合多年的实践经验,在原有GZDW系列微机控制直流的基础上研制开发的新一代产品,该产品技术指标先进,稳压稳流精度高,纹波系数低,体积小,功率大,性能稳定,运行可靠,集各种功能为一体,可实现远程集中式四遥,综合效益好,高性能直流不停电电源,具有可靠性高,寿命长等特点,广泛应用于电力系统中的发电厂,变电站,高层建筑,智能小区,厂矿企业的用户变电站,自备电厂,开闭所及铁路,冶金,石化等需要直流操作电源,充电屏的场所,整流器采用高频开关谐振高效率智能电源模块,智能数字化技术,自主均流,温控风扇,保护功能齐全,性价比高,系统检测完善,设置方便,四么智能管理.监控根据蓄电池电力系统运行管理图,完成均浮自动控制及管理,并设有电温度补偿功能,监控模块提供电力标准的RUT/CDT协议,通过RS232/RS485或TCP/IP接口,可与电脑计算机或综合自动化等组成各种网管系统.超大全中文蓝色触摸屏显示,操作更加简便,维护方便,成套性强,无污染环境;适用于无人值守的变电站所;GZDW直流屏380V/220V-10AHGZDW直流屏380V/220V-24AHGZDW直流屏380V/220V-40AHGZDW直流屏380V/220V-65AHGZDW直流屏380V/220V-80AHGZDW直流屏380V/220V-100AHGZDW直流屏380V/220V-200AHGZDW直流屏380V/220V-300AHGZDW直流屏380V/220V-400AHGZDW直流屏380V/220V-1000AH技术特点>>>●智能化蓄电池充放电管理:依据充电电压、电流及环境温度的变化,装置自动选择恒流、均充、浮充充电方式,满足电池充电曲线的要求,防止蓄电池欠充或过充,使其处于满容量状态.也可启用蓄电池活化功能,延长蓄电池的使用寿命.●多种通讯方式:装置提供RS485/232通讯接口与上位机进行数据传输,采用CDT等多种通讯规约.完成直流电源系统的“四遥”功能,实现变电站无人值守.也可选用GSM短消息平台和网络方式进行无线或有线通讯.●友好的人机对话:装置的监控器采用大屏幕宽温蓝背光汉显.可将直流系统的运行参数、运行状态、故障信息显示在屏幕上.通过键盘可进行系统相关参数的设置,装置运行状况一目了然,操作极为方便.●配置可靠:装置配置国内外名优蓄电池,充电模块采用高频开关电源N+1冗余并联组合方式.交流双电源输入,并设有C级避雷器,可有效地吸收雷击产生的过电压,确保系统安全.●检测功能完善:装置具有多路交直流参数、电池节电压、绝缘支路定位,馈电回路状态、模块故障、温度等多项检测功能.若装置出现警情,既可发出报警信息,严重警情时,装置自动进入应急处理状态.●保护功能完善:装置具有交流输入欠、过压、缺相;输出欠、过压,输出限压,限流;模块过热、温度等多项保护功能.特别是电源模块内部具有短路回收特性,即使将模块输出端长时间处于短路状态,也不会损坏.故障消除后,模块能够自动恢复工作.直流屏主要技术参数>>>交流输入范围:单相220VAC±20%三相380VAC±20%:50HZ±10%输出电压范围:180~320ADC连续可调输出电流范围:0~320A连续可调稳压,稳流精度:≤±%波纹系数:≤±%均流度:≤±1%功率:≥92%外形尺寸:800X600X2260mm也可按客户要求定做.集成小系统直流屏>>>适合40AH以下直流系统监控LCD蓝屏全中文显示,操作更简便合母电压,控母电压,电池电流,控母电流以及模块状态检测系统集成母线绝缘检测功能,显示绝缘电阻值完善的电池充放电自动管理功能提供RTU,CDT,MODBUS三种通信规约选择系统模块,监控,硅链可带电插拔,安装维护方便系统最大输出电压7A,其中控母电流2A,冲击电流3A2路交流输入另一路为PT供电主监控>>>5.7英寸超大屏幕液晶显示器,全中文友好界面,触摸屏操作更灵敏,简便采用集散式结构,由主监控和各种检测单元组成提供RS485和RS232通讯接口,实现四遥职能化管理智能化电池充电管理功能,限流及时,稳定可控制32台充电模块,双电双充功能,可巡检2组108节电池可检测240路绝缘支路,160路故障输入,28路告警输出工作电源可兼容AC110V,DC110V,AC220V,DC220V交流检测单元>>>检测双路三相交流电压,测量精度为1%检测一路交流电流,测量精度为1%检测双路交流接触器状态,并实现双路交流自动切换通过RS485总线与主监控通信工作电源可兼容AC110V,DC110V,AC220V,DC220V直流检测单元>>>检测合母电压,控母电压和电池电压,精度为%检测控母电流和电池电流,测量精度为%测量环境温度和电池温度,测量精度为1%提供4路扩展测量,可检测通信,逆变模块电压电流2路无缘节点输出,一路系统警告,一路控制模块电压电流母线分段,可扩展一个直流检测单元开关量单元>>>每单元可检测40路故障信号输入,7路告警节点输出当配有降压硅链时,可软件选择开放硅链控制功能一个系统最多可扩展4个开关量单元工作电源可兼容AC110V,DC110V,AC220V,DC220V电池巡检单元>>>每个单元最多可检测24节单体电池电压2V电池测量精度为±3mV6V电池测量精度为±10mV12V电池测量精度为±16mV一个系统最多可检测2组12节电池,每组5个,共10个电巡检单元可通过拨码开关设定地址工作电源可兼容AC110V,DC110V,AC220V,DC220V绝缘检测单元>>>检测三条母线对地电压,测量精度为%每个单元检测30回路支路绝缘电阻,测量精度为±欧姆采用先进的霍尔漏电流传感器检测支路漏电流小电流的方式提供传感器所需工作电源,无需外加电源一个系统最多可扩展到8个绝缘检测单元,共240回路工作电源可兼容AC110V,DC110V,AC220V,DC220V电源模块特点>>>内置监控,可实现单机或多机关联无监控系统运行RS485接口,与电源监控连接,运行及控制参数实现四遥”运行与控制参数可根据要求通过面板设定N+1备份,高精度动态均流,无需任何调节过流,过压,过温等多项警告模式及保护功能多种输入输出接线方式,可实现带电插拔单项或三相交流供电,使用灵活,方便控制柜工业、电力自动控制系统中的用于安装电子元器件及控制元件的金属壳体控制柜特点1.控温精度高:±1℃、操作简单方便2.全量程万能输入、适合各种温度传感器3.输出电压、电流显示、直观方便4.可进行单点控温或50段可编程曲线控温5.内置报警蜂鸣器、超温时自动鸣响6.可选配WIN-CT温度控制系统专用软件7.通讯功能强大、轻松实现远程控制控制柜应用领域A电炉工业：退火炉,烘干炉,淬火炉,烧结炉,坩埚炉,隧道炉,熔炉,箱式电炉,井式电炉,熔化电炉,滚动电炉,真空电炉,台车电炉,淬火电炉,时效电炉,罩式电炉,气氛电炉,烘箱实验电炉,热处理,电阻炉,真空炉,网带炉,高温炉,窑炉,电炉,工业电炉B机械设备：包装机械,注塑机械,热缩机械,挤压机械,食品机械,回火设备,塑料加工,红外加热C玻璃工业：玻璃纤维,玻璃成型,玻璃融化,玻璃印制,浮法玻璃生产线,退火槽D汽车工业：喷涂烘干,热成型E节能照明：隧道照明,路灯照明,摄影照明,舞台灯光F化学工业：蒸馏蒸发,预热系统,管道加热,石油化工,温度补偿G其它行业：盐浴炉,工频感应炉,淬火炉温控,热处理炉温控,金刚石压机加热,大功率充磁/退磁设备,航空电源调压,中央空调电加热器温控,纺织机械,水晶石生产,粉末冶金机械,彩色显像管生产设备,冶金机械设备,石油化工机械,灯光调节,恒压恒流恒功率控制、水泵、通风系统、消防系统等领域;控制器制器按预定目的产生控制信息的仪器或成套装置;自动控制系统实现控制的核心部分;控制器在闭环控制系统中接受来自受控对象的测量信号,按照一定的控制规律产生控制信号推动执行器工作,完成闭环控制,称为调节器；用于开环控制系统的控制器称为顺序控制器,它按照预定的时间顺序或逻辑条件顺序推动执行器实现开环控制;控制器按所用信号形式分为模拟调节器和数字控制器;数字控制器又分为顺序控制器和数字调节器;人们还把手动控制机构称为控制器;控制器的应用不仅限于生产过程,在日常生活中也广泛应用控制器,如霓虹灯的时序开关、洗衣机和电风扇的定时器等,都属于顺序控制器;控制器控制器是计算机的指挥中心,负责决定执行程序的顺序,给出执行指令时机器各部件需要的操作控制命令.由程序计数器、指令寄存器、指令译码器、时序产生器和操作控制器组成,它是发布命令的“决策机构”,即完成协调和指挥整个计算机系统的操作;主要功能：从内存中取出一条指令,并指出下一条指令在内存中位置对指令进行译码或测试,并产生相应的操作控制信号,以便启动规定的动作；指挥并控制CPU、内存和输入/输出设备之间数据流动的方向;控制器：根据事先给定的命令发出控制信息,使整个电脑指令执行过程一步一步地进行,是计算机的神经中枢;防火阀防火阀：安装在通风、空调系统的送、回风管路上,平时呈开启状态,火灾时当管道内气体温度达到70℃时关闭,在一定时间内能满足耐火稳定性和耐火完整性要求,起隔烟阻火作用的阀门;排烟防火阀:安装在排烟系统管路上,平时一般呈开启状态,火灾时当管道内气体温度达到280℃时关闭,在一定时间内能满足耐火稳定性和耐火完整性要求,起隔烟阻火作用的阀门;原理,安装在中央空调风道系统中,工作原理是籍易熔合金的温度控制,利用重力作用和弹簧机构的作用关闭阀门;当火灾发生时,火焰入侵风道,高温使阀门上的易熔合金熔解,或使记忆合金产生形变使阀门自动关闭,用于风道与防火分区贯穿的场合;分类1.防火阀、防火调节阀,常开,70度关闭,一般安装在风管穿越防火墙处,起火灾关断作用,可以设置输出电讯号,烟感超过70度时阀门关闭,连锁送补风机关闭；2.防烟防火调节阀,常开,70度关闭,同一,不过多一个电讯号输入,可由消控室远程控制关闭,一般用于平时送风、火灾补风共用风管系统中,火灾时可控制关闭不需要补风的房间；3.防火阀,280度熔断关闭,常开,输出电讯号,这种和1相似,只是熔断温度不同,一般应用于火灾排烟管穿越防火墙处,烟气温度超过280度时自动熔断关闭,可连锁关闭排烟风机;。

．分励脱扣器．过电流脱扣器341．主触头2．自由脱扣器7．按钮5．热脱扣器6．失压脱扣器塑壳式低压断路器原理图低压断路器自由脱扣机构将主的主触点是靠手动操作或电动合闸的。

主触点闭合后，欠电压脱扣触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，使自由脱当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，器的线圈和电源并联。

热脱扣器的热元件发热使双金属片上弯曲，主触点断开主电路。

当电路过载时，扣机构动作，也使自由脱扣机构动当电路欠电压时，欠电压脱扣器的衔铁释放。

推动自由脱扣机构动作。

在需要距离控制时，其线圈是断电的，作。

分励脱扣器则作为远距离控制用，在正常工作时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

一、引言二、三、低压断路器分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有DWl5、DWl6、DWl7(ME)、DW45等系列，塑壳断路器主要生产有DZ20、CMl、TM30等系列。

断路器都是由本体和附件组成。

本体是不带任何附件，但能确保顺利合、分电路，并且有在电路或设备发生过载、短路等事故时，自动切断故障的功能，而附件作为断路器功能的派生补充，为断路器增加了控制手段和扩大保护功能，使断路器的使用范围更广、保护功能更齐全、操作和安装方式更多。

目前断路器附件已成为断路器不可分割的一个重要部分。

但附件并不是越齐全越好，这就要根据具体的控制线路和保护线路来合理地应用附件，避免造成不必要的浪费，同时要分清电压等级，交流或直流，辅助触头的对数等，如应用不当，不但不起保护作用，而且还会造成很大的经济损失。

下面对断路器的附件功能和应用进行分析，使用户在应用断路器附件时有所帮助。

四、五、二、内部附件六、七、1．辅助触头；与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁，例如向信号灯、继电器等输出信号。

低压断路器俗称自动空气开关，是低压配电网中的主要开关电器之一，它不仅可以接通和分断正常负载电流、电动机工作电流和过载电流，而且可以接通和分断短路电流。

主要在不频繁操作的低压配电线路或开关柜(箱)中作为电源开关使用，并对线路、电气设备及电动机等起保护作用．当它们发生严重过电流、过载、短路、断相、漏电等故障时，能自动切断线路，起到保护作用。

低压电路器的分类低压断路器种类很多，可按结构形式、灭弧介质、用途、极数、操作方式等来分类。

①按结构形式分，有万能式(又称框架式)、塑料外壳式、小型模数式。

②按灭弧介质分，有空气断路器和真空断路器等。

③按用途分，有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护断路器等。

具体用途见表2—1。

④按主电路极数分，有单极、两极、三极、四极断路器。

小型断路器还可以拼装组合成多极断路器。

⑤按保护脱扣器种类来分，有短路瞬时脱扣器、短路短延时脱扣器、过载长延时反时限保护脱扣器、欠电压瞬时脱扣器、欠电压延时脱扣器、漏电保护脱扣器等。

脱扣器是断路器的一个组成部分，根据不同的用途，断路器可配备不同的脱扣器。

以上各类脱扣器在断路器中可单独或组合成非选择性或选择性保护断路器。

而智能化保护，其脱扣器由微机控制，保护功能更多，选择性更好，这种断路器称为智能型断路器。

⑥按操作方式分，手动操作、电动操作和储能操作。

⑦按是否具有限流性能分，有一般型不限流和快速限流型断路器。

⑧按安装方式又可分为固定式、插入式利抽屉式等。

低压断路器的工作原理低压断路器的形式、种类虽然很多，但结构和工作原理基本相同，主要由触点系统、灭弧系统；各种脱扣器，包括电磁式过电流脱扣器、失压(欠压)脱扣器、热脱扣器和分励脱扣器，操作机构和自由脱扣机构几部分组成。

图2—l为低压断路器的结构原理图。

断路器主触点1串联在三相主电路中。

主触点可由操作机构手动或电动合闸，当开关操作手柄合闸后，主触点l由锁键2保持在合闸状态。

锁键2由搭钩3支持着，搭钩3可以绕轴4转动。
