智能万能式断路器的发展应用及结构功能随着我国城市用电量的不断增加，城市电网在低压配电技术上出现了很多问题，主要有负荷增长速度迅猛、供电可靠性不稳定、自动化电网实现的程度不高等。
智能万能式断路器在解决这些问题有较大的优势，它是利用热学、机械学、电学等领域的成果，研发、设计、制造而成的。
智能万能式断路器的发展和应用，在电网运行中，发挥重要的作用。
标签：智能万能式；断路器；发展；应用；结构；功能；智能万能式断路器是低压电器中结构较复杂，技术含量与经济价值较高的产品，万能式断路器的发展过程，大致经历了三个阶段，在低电压配电网络中，也得到了广泛的应用，发挥着重要的作用。
1、智能万能式断路器的发展（1）智能万能式断路器仿制阶段早期由于我国科学技术落后，经济困难，国内研究低压电器能力不足，在当时历史背景下，我国科研人员通过研究仿制前苏联的A15和A10系列产品，最终仿制了DW10系列产品，在DW10的基础上，不断进行改革和创新，成功的将DW10系列进行设计统一；之后研发的DW15产品，其性能指标、技术参数基本和DW10系列产品保持一致。
从这个意义上说，DW10系列产品的仿制成功，直接影响了我国以后的万能式断路器的发展，为以后的改革创新打下了良好的基础。
（2）智能万能式断路器自主创新阶段在DW10产品之后，研究人员进行自主创新研制出了DW15系列产品，将万能式断路器分成了限流型和一般型两种，用来保护线路、分配电能、保护电源设备、保护电机的正常运转。
70年代末我国科研人员成功研制了限流型万能式断路器，其后的几年时间不断研究成功DW15—200、400、600系列产品。
90年代初完成了DW15C—1600、2500系列产品的试制工作，产品主要应用在开关柜上，为抽屉式的结构，由断路器主体以及抽屉座组成。
在这个阶段，我国同时引进了先进的产品，例如DW17、DW914等。
DW17从德国引进，主要作用是保护电能、保护电源设备、保护电路，减少欠电压、短路等故障的危害，具有选择性保护功能。
万能式断路器在低压配电系统中的应用探讨摘要：本文主要叙述了万能式断路器在低压配电系统中的继电保护和继电控制及一般应用原则等方面的内容。
介绍万能式断路器在低压供配电系统中的功能、维修及发展展望。
关键词：供配电系统；万能断路器；应用1.引言在电力系统中，无论各行业的用电，低压配电系统的电源进线柜大多采用万能式断路器作为总电源控制开关来进行分断。
这是因为此种断路器用于配电网络中控制和分配电能时对系统中的线路及设备发生过载、欠电压、短路和接地等故障起到保护作用，让线路及设备免受危害。
因此断路器在系统配置中得到广泛的应用。
二、万能式断路器概述及应用1.低压万能式断路器综述万能式断路器这种断路器容量较大，额定电流一般为630～5000A可装设多种脱扣器，辅助触头数量较多，不同的脱扣器组合可以构成不同保护特性。
因此，断路器可设计成选择型和非选择型脱扣装置，另外，它还可以通过断路器内装的辅助触头实现远距离遥控和智能化控制。
容量较小(630A以下)的万能式断路器多用于保护配电线路和电源设备的过载、欠电压和短路保护；容量较大(1000A以上)的万能式断路器多用于变压器出线总开关、大容量开关柜及大型电动机控制。
万能式断路器的保护特性包括过电流脱扣器保护特性和低电压保护特性。
但最主要的是过电流脱扣器的保护特性具有三段形式，也称为三段保护特性；即过载反时限断开；短路短延时断开；特大短路电流瞬时断开。
选择性脱扣器不仅具有非选择性脱扣器特性，还具有短路短延时特性，这是它与非选择性脱扣器保护特性上的重要区别，从而构成对配电系统的过载长延时、短路短延时、特大短路瞬时动作的三段保护。
2.继电保护装置的任务和基本要求在低压配电系统中，广泛采用熔断器、热继电器、自动开关、漏电开关、过电流继电器等保护元件，这些元件均有一个共同的特点，就是在正常情况下，均流过被保护元件的负荷电流，监视被保护元件的运行状态。
当发生不正常情况或短路事故时，保护元件动作，切断故障电路。

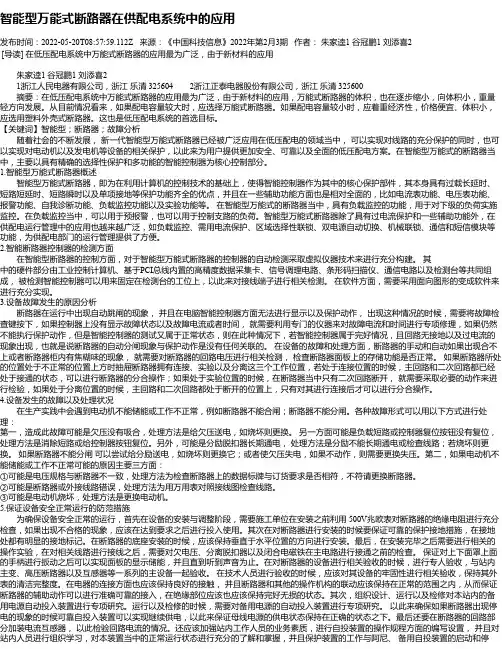

智能型万能式断路器在供配电系统中的应用发布时间：2022-05-20T08:57:59.112Z 来源：《中国科技信息》2022年第2月3期作者：朱家逵1 谷冠鹏1 刘添喜2[导读] 在低压配电系统中万能式断路器的应用最为广泛，由于新材料的应用朱家逵1 谷冠鹏1 刘添喜21浙江人民电器有限公司，浙江乐清 325604 2浙江正泰电器股份有限公司，浙江乐清 325600摘要：在低压配电系统中万能式断路器的应用最为广泛，由于新材料的应用，万能式断路器的体积，也在逐步缩小，向体积小，重量轻方向发展。
从目前情况看来，如果配电容量较大时，应选择万能式断路器。
如果配电容量较小时，应着重经济性，价格便宜、体积小，应选用塑料外壳式断路器。
这也是低压配电系统的首选目标。
【关键词】智能型；断路器；故障分析随着社会的不断发展，新一代智能型万能式断路器已经被广泛应用在低压配电的领域当中，可以实现对线路的充分保护的同时，也可以实现对电动机以及发电机等设备的相关保护，以此来为用户提供更加安全、可靠以及全面的低压配电方案。
在智能型万能式的断路器当中，主要以具有精确的选择性保护和多功能的智能控制器为核心控制部分。
1.智能型万能式断路器概述智能型万能式断路器，即为在利用计算机的控制技术的基础上，使得智能控制器作为其中的核心保护部件，其本身具有过载长延时、短路短延时、短路瞬时以及单项接地等保护功能齐全的优点，并且在一些辅助功能方面也是相对全面的，比如电流表功能、电压表功能、报警功能、自我诊断功能、负载监控功能以及实验功能等。
在智能型万能式的断路器当中，具有负载监控的功能，用于对下级的负荷实施监控。
在负载监控当中，可以用于预报警，也可以用于控制支路的负荷。
智能型万能式断路器除了具有过电流保护和一些辅助功能外，在供配电运行管理中的应用也越来越广泛，如负载监控、需用电流保护、区域选择性联锁、双电源自动切换、机械联锁、通信和短信模块等功能，为供配电部门的运行管理提供了方便。

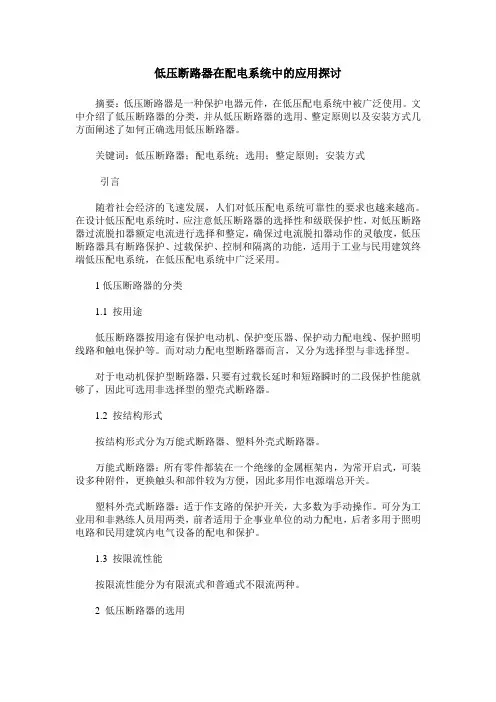

低压断路器在配电系统中的应用探讨摘要：低压断路器是一种保护电器元件，在低压配电系统中被广泛使用。
文中介绍了低压断路器的分类，并从低压断路器的选用、整定原则以及安装方式几方面阐述了如何正确选用低压断路器。
关键词：低压断路器；配电系统；选用；整定原则；安装方式引言随着社会经济的飞速发展，人们对低压配电系统可靠性的要求也越来越高。
在设计低压配电系统时，应注意低压断路器的选择性和级联保护性，对低压断路器过流脱扣器额定电流进行选择和整定，确保过电流脱扣器动作的灵敏度，低压断路器具有断路保护、过载保护、控制和隔离的功能，适用于工业与民用建筑终端低压配电系统，在低压配电系统中广泛采用。
1低压断路器的分类1.1 按用途低压断路器按用途有保护电动机、保护变压器、保护动力配电线、保护照明线路和触电保护等。
而对动力配电型断路器而言，又分为选择型与非选择型。
对于电动机保护型断路器，只要有过载长延时和短路瞬时的二段保护性能就够了，因此可选用非选择型的塑壳式断路器。
1.2 按结构形式按结构形式分为万能式断路器、塑料外壳式断路器。
万能式断路器：所有零件都装在一个绝缘的金属框架内，为常开启式，可装设多种附件，更换触头和部件较为方便，因此多用作电源端总开关。
塑料外壳式断路器：适于作支路的保护开关，大多数为手动操作。
可分为工业用和非熟练人员用两类，前者适用于企事业单位的动力配电，后者多用于照明电路和民用建筑内电气设备的配电和保护。
1.3 按限流性能按限流性能分为有限流式和普通式不限流两种。
2 低压断路器的选用低压断路器在设计和实际使用中应按以下原则进行选用：断路器的额定电压≥线路额定电压；断路器的额定电流与过电流脱扣器的额定电流≥ 线路计算负荷电流；断路器的短路分断能力≥线路的预期短路电流；断路器的欠电压脱扣器的额定电压=线路的额定电压；在选择电动机保护用的断路器时要考虑电动机的起动电流，使断路器应该在电动机起动时间内不动作，笼型异步电动机的起动电流按8～15倍额定电流计算；直流快速断路器需要考虑过电流脱扣器的动作方向(极性)、短路电流上升率di/dt；漏电保护断路器需要选择合理的漏电动作电流和漏电不动作电流，并注意能否断开短路电流，如不能断开，则需和适当的熔断器配合使用；保护电器的额定频率应与配电系统的频率相适应；要考虑保护电器安装场所的环境及条件，以选择与之相适应防护等级(IP等级)的产品；在高海拔地区(海拔>2000m)应选用高海拔用的产品，或者采取必要的技术措施；在靠近海边的地方使用时，一定要选用防烟雾、防潮湿的断路器。
万能式断路器在低压配电系统中的应用分析对于低压配电系统而言，低压断路器是非常关键的一个部分，发挥着控制及保护作用，是其得以安全运行的必要开关电器设备。
为了实现低压电器设备的进一步发展，使其智能化、科学化水平更高，就要不断的去提高低压断路器的性能，使其自动化水平逐渐提升。
在此背景下，当前针对断路器的应用有了越来越高的要求，相关标准也更加严格。
万能式断路器是一种较为先进的断路器，在实际应用中有着重要意义，它的作用十分明显，所以其应用越愈加广泛。
本文就此对低压配电系统中万能式断路器的应用展开了深入的分析，希望能够为低压配电系统的进一步发挥在那做出帮助，从而有效改善人们的生活。
标签：万能式斷路器;低压配电系统;应用1 低压万能式断路器概述作为一种新型的低压断路器，在实际应用中，万能式断路器在许多方面都有着很大的优势，不但容量更大，并且还具备许多辅助触头。
在应用过程中，可以结合实际情况，来合理的对脱扣器进行组合，从而产生各种保护特性。
所以，在对断路器进行设计的过程中，能够将其设计为选择型或是非选择型脱扣装置。
同时，它能够利用断路器中的辅助触头，来在更远的距离进行控制，智能化水平较高。
那些容量不大，不超过630A的万能式断路器，通常会在配电线路及电源设备的过载和欠电压中应用并发挥保护作用，而超过1000A，容量相比更大的万能式断路器，一般会在变压器出线总开关和大容量开关柜、大型电动机的控制中应用。
就万能式断路器来看，在实际应用中，它的保护特性主要为电流脱扣器保护及低电压保护特性。
相比之下更为重要的过电流脱扣器保护特性存在三段形式，也就是三段保护特性，具体来看，分别是过载反时限断开，短路短延时断开以及特大短路电流瞬时断开。
选择性脱扣器在具备非选择性脱扣器特性的同时，还有着短路延时的特性，因此在实际应用中更具优势，以此来建立起配电系统的三段保护，即过载长延时、短路短延时以及特单短路瞬时动作的保护。
2 继电保护装置的任务和基本要求对于系统的运行而言，保护元件至关重要，只有保护元件发挥正常作用，系统也才能够正常运行，所以，必须要对各种保护元件产生重视。

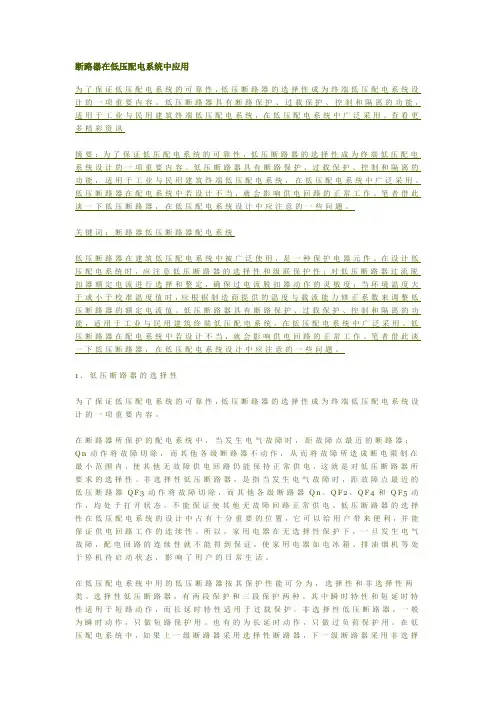

断路器在低压配电系统中应用1、低压断路器的选择性为了保证低压配电系统的可靠性，低压断路器的选择性成为终端低压配电系统设计的一项重要内容。
在断路器所保护的配电系统中，当发生电气故障时，距故障点最近的断路器：Q n动作将故障切除，而其他各级断路器不动作，从而将故障所造成断电限制在最小范围内，使其他无故障供电回路仍能保持正常供电，这就是对低压断路器所要求的选择性。
非选择性低压断路器，是指当发生电气故障时，距故障点最近的低压断路器Q F3动作将故障切除，而其他各级断路器Q n、Q F2、Q F4和Q F5动作，均处于打开状态，不能保证使其他无故障回路正常供电。
低压断路器的选择性在低压配电系统的设计中占有十分重要的位置，它可以给用户带来便利，并能保证供电回路工作的连续性。
所以，家用电器在无选择性保护下，一旦发生电气故障，配电回路的连续性就不能得到保证，使家用电器如电冰箱、排油烟机等处于停机待启动状态，影响了用户的日常生活。
在低压配电系统中用的低压断路器按其保护性能可分为，选择性和非选择性两类。
选择性低压断路器，有两段保护和三段保护两种。
其中瞬时特性和短延时特性适用于短路动作，而长延时特性适用于过载保护。
非选择性低压断路器，一般为瞬时动作，只做短路保护用。
也有的为长延时动作，只做过负荷保护用。
在低压配电系统中，如果上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，主要是利用短延时脱扣器的延时动作或延时动作时间的不同，以获得选择性。
通过上一级断路器的延时动作时，请注意以下几点问题：(1)无论下一级是选择性断路器还是非选择性断路器，上一级断路器的瞬时过电流脱扣器整定电流一般不得小于下一级断路器出线端的最大三相短路电流的 1.1倍；(2)如果下一级是非选择性断路器，为防止在下一级断路器所保护回路发生短路电流时，因这一级瞬时动作灵敏度不够，而使上一级短延时过电流脱扣器首先动作，使其失去选择性。

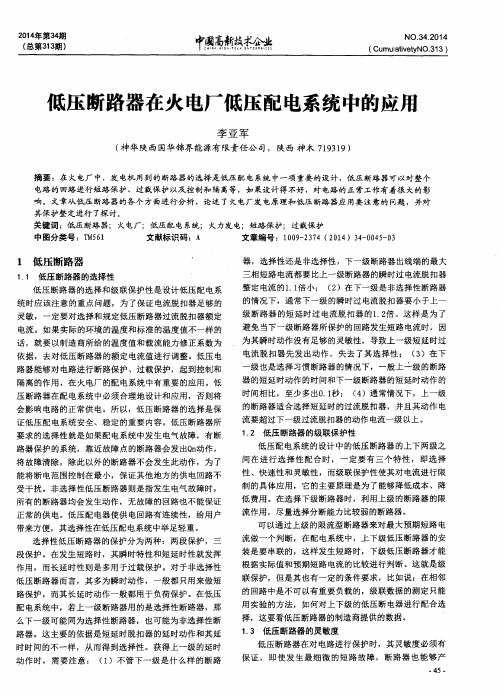

浅析火电厂低压配电系统低压断路器的应用摘要：本文分析了火电厂低压配电系统中低压断路器的应用，提出了一些在低压断路器应用过程中重点注意事项。
旨在科学应用低压断路器，确保火电厂低压配电系统运营的安全与稳定。
关键词：火电厂；低压配电系统；断路器；应用1低压断路器低压断路器是低压配电系统中的重要电气元件，其正确选用对整个电路的正常工作有较大的影响。
对于低压断路器的选择性以及级联保护性选择来说，这两部分是低压配电系统中要极其重视的问题。
选择性低压断路器的保护主要分为两种：其一是连段保护，其二是三段保护；低压断路器的级联保护性在与选择性进行配合时要保证有以下三个特性，也就是选择性、快速性以及灵敏性。
级联保护性的主要原理就是为了减少成本、降低生产费用。
低压断路器对电路进行保护时，要保障其灵敏度。
2火电厂配电系统中低压断路器的选择与应用2.1低压断路器过流脱口额定电流的选择线路的计算电流为I0，低压断路器的过流脱扣器的额定电流一定不能比计算电流小，也就是IN•OR≥I0。
2.2低压断路器过流脱扣额定电流的整定首先是瞬时电流脱扣器动作电流的整定，在启动过程中，某些电器设备作为低压断路器的保护对象，在短时间内产生的高峰值电流会高于额定电流数倍，这样低压断路器在短时间内承受的尖峰电流非常大。
瞬时过电流脱扣器的动作电流Iop（o）必须超过线路的尖峰电流IPK，即Iop（o）≥Krel•IPK式中Krel为可靠系数，这样才能保证电路的安全。
所以，在选择断路器时，为了避免低压断路器发出错误的动作，注意低压断路器的瞬时过电流脱扣器的整定电流一定要躲过尖峰电流。
其次是短延时过流脱扣器动作电流和动作时间的整定；同样其也要躲过尖峰电流，即Iops≥Krel•Ipk。
2.3过流脱扣器的动作电流和被保护线路的配合要求过流脱扣器的动作电流要求是指当配电网的线路负荷较重或者线路发生短路现象，就有可能造成线路温度瞬间上升，从而造成线路的外部绝缘层被融化甚至由于温度过高导致绝缘层发生起火现象，严重影响到配电网的配电安全。
低压智能型万能式断路器技术分析摘要：作为低压配电系统接通、承载、分断电力的主要设备，低压智能型万能式断路器在电路系统保护中发挥着关键作用。
本文在阐述低压智能型万能式断路器模块组成的基础上，就其在低压控制中的具体技术要点展开分析，同时指出低压智能型万能式断路器技术应用的注意事项。
期望能进一步提升低压智能型万能式断路器应用质量，进而实现电路系统的有效保护，促进我国电力产业的有序发展。
关键词：低压；万能式断路器；智能；模块化；能效万能式断路器在是低压配电系统中的重要结构单元，凭借着强大的过载、欠压、短路、单相接地状态下电路保护功能，万能式断路器在电学、机械学、热学及气候环境等领域中均有广泛应用。
新时期，人们对于低压万能式断路器的使用提出了较高要求，万能式断路器智能化已经成为其发展的主要方向。
本文就低压智能型万能式断路器技术要点展开分析。
一、低压智能型万能式断路器的模块组成低压智能型万能式断路器是整个电路系统控制的中枢，其包含主机、HMI、电压采样、蓝牙通信、外部通信、辅助电源等诸多模块[1]。
就主机模块而言，其包含其他模块的所有接口，同时在模块内部，主机模块嵌有电流采样电路、速饱和电源子电路、磁通变换器驱动子电路等单元，经过这些单元的协调作用，有效地实现了电路保护。
HMI即为人机界面，其实现了系统与用户的衔接，确保了电路控制中信息交互功能的实现。
电压采样模块主要用以测量所在线路的电压、相电压、功率和电路模拟信号，最终，经辅助电源、蓝牙/外部通信的作用，这些信号传输到主机模块，实现了电路系统智能化管理。
在电路系统运作中，其基于计算机控制理论，实现了数字处理、传感器技术和通信技术的深度融合，这有效地丰富了断路器的功能，现阶段，低压智能型万能式断路器不仅能实现电流、电压、频率、相位、功率等信息的有效测量，而且在电路系统显示、故障记录、自诊断、试验以及控制中发挥着重要作用。
基于保护、报警、显示与控制等诸多功能的实现，智能型万能式断路器有效地保证了低压电路系统运行的安全性、稳定性。
智能低压断路器的研发及应用张伟摘要：随着现代化建设的发展，电力系统智能化水平也在同步提升。
目前低压智能断路器已广泛应用于我国低压配电系统，其具备短路、过电压、过负载等多种智能保护功能，保护动作迅速、精确。
本文主要研究低压智能断路器在运行过程中常见故障，分析故障类型，总结故障原因等，为运维检修人员进行缺陷消除、精益治理等工作提供技术支撑，及时消除设备故障，降低故障带来的损失。
关键词：智能设备；低压断路器引言作为低压配电网中的关键设备，低压断路器起着保护和电力分配的作用。
按照保护装置类型可以分为热磁式和电子式断路器，根据保护功能可以分为电流保护断路器和漏电及电流保护断路器。
其现状与存在的问题如下:1）热磁式断路器仅具有两段式保护，保护参数难以准确设置，需要级差保护的场合不能方便设置。
故障发生时，容易越级跳闸，停电范围扩大。
2）热磁式断路器在线路出现过载故障保护后，需要经过时间冷却后才能重新合闸，在环境温度较高的场合，无法快速恢复供电。
3）电子式断路器目前还无法满足低压配电网络节点的要求，通信功能受制于现场条件，目前仍无大范围推广使用。
4）低压断路器的测量功能不足，对于电压、电流、电量以及温度不能精确测量。
外置式互感器及二次设备在现场大量使用，增加了台区建设成本和维护成本。
5）低压断路器通信接口及通信规约不统一，设备布线调试周期长，通信不可靠。
6）由于市场竞争激烈，一味低价促销导致目前的低压断路器产品质量参差不齐，低档化严重。
1概述随着社会生产水平的提高，电力系统运行稳定性和供电可靠性需求也日益增长。
随着我国电网覆盖的范围越来越广，传统的配电系统运行和维护措施已经无法满足电力系统发展的要求。
供配电设备作为用电的基础设施，仅仅依靠传统的安全检测手段，事后检修和预先设定周期性定期检修都已不能满足现代化用电安全和用电质量。
因此，大力促进电网智能化建设，以提高电力的可靠性、城乡供电能力及供电安全水平势在必行。

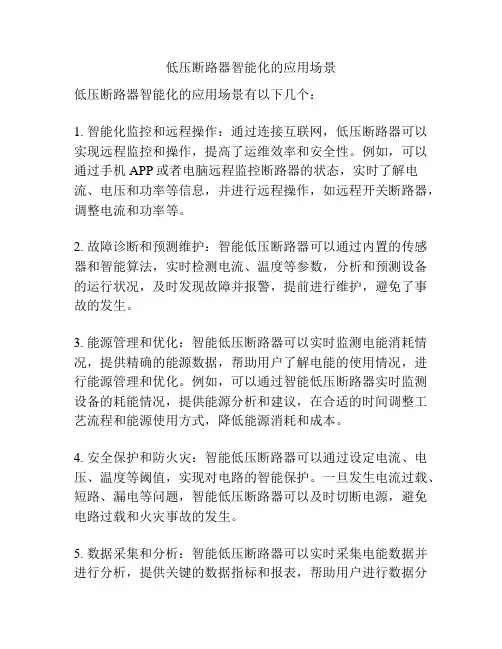

低压断路器智能化的应用场景
低压断路器智能化的应用场景有以下几个：
1. 智能化监控和远程操作：通过连接互联网，低压断路器可以实现远程监控和操作，提高了运维效率和安全性。
例如，可以通过手机APP或者电脑远程监控断路器的状态，实时了解电流、电压和功率等信息，并进行远程操作，如远程开关断路器，调整电流和功率等。
2. 故障诊断和预测维护：智能低压断路器可以通过内置的传感器和智能算法，实时检测电流、温度等参数，分析和预测设备的运行状况，及时发现故障并报警，提前进行维护，避免了事故的发生。
3. 能源管理和优化：智能低压断路器可以实时监测电能消耗情况，提供精确的能源数据，帮助用户了解电能的使用情况，进行能源管理和优化。
例如，可以通过智能低压断路器实时监测设备的耗能情况，提供能源分析和建议，在合适的时间调整工艺流程和能源使用方式，降低能源消耗和成本。
4. 安全保护和防火灾：智能低压断路器可以通过设定电流、电压、温度等阈值，实现对电路的智能保护。
一旦发生电流过载、短路、漏电等问题，智能低压断路器可以及时切断电源，避免电路过载和火灾事故的发生。
5. 数据采集和分析：智能低压断路器可以实时采集电能数据并进行分析，提供关键的数据指标和报表，帮助用户进行数据分
析和决策。
可以通过智能低压断路器了解电网负载情况、设备利用率、能源消耗等信息，为改进电力系统运行提供参考依据。
总而言之，低压断路器智能化的应用场景主要包括远程操作和监控、故障诊断和维护、能源管理和优化、安全保护和防火灾、数据采集和分析等方面，将为电力系统的安全、高效和智能化提供技术支持。
Science and Technology &Innovation ┃科技与创新2023年第21期·173·文章编号：2095-6835（2023）21-0173-03智能断路器在农村低压配网中的应用与维护措施李罗斌，江玉坤，司莺歌，雷登亮（浙江正泰电器股份有限公司，浙江温州325603）摘要：近年来，随着农民生活水平整体提高，农村电力需求呈现出逐年增加趋势，用电设备数量也相应增加，但这容易增加农村用电负荷。
阐述了智能断路器的概念和运行原理，并详细介绍了低压配网中应用智能断路器的意义，提出了智能断路器维护保养措施，以使农村配电网建设适应农村经济发展需要。
研究结果表明，智能断路器在农村低压配网中的应用可以有效地降低电力系统故障发生的概率，提高农村电网的可靠性和供电质量，为广大电力用户提供全方位的用电安全保障。
关键词：智能断路器；低压配网；用电安全；维护措施中图分类号：TM561文献标志码：ADOI ：10.15913/ki.kjycx.2023.21.053农网内标称电压为380V/220V 、440V/220V 的配电网，简称“低压配电网”。
农村低压配电网属于电力系统当中的重要组成内容，保护的准确性及实时性直接影响着电力部门和用户的安全及切身利益[1]。
对于农村配电网而言，断路器属于重要的电气装置，它的使用情况会直接影响配电网线路的运转情况和电力供电水平。
在农村低压配电网中，配电分支节点的智能断路器除了保护功能外，还可实现测量、通信和控制功能，智能断路器作为低压配电网中的关键设备，在智慧电网的建设中将发挥重要的作用。
智能断路器以用电环境为基础，集设备自动化、服务、智能管理为一体，打造安全、便利、环保的用电环境，是一种保护用电安全的智能化设备。
农村电网属于电力系统当中的重要组成内容，而农村低压配电网是维持农村基层生产生活用电的根本保障，断路器能够承载和开断正常回路条件下的电流，在规定的时间内开断异常回路条件下电流的开关装置，使用情况会直接影响配电网线路的运转情况和电力供电水平，而智能断路器可以高效保护电气安全，实时、精准地保护电气线路和用电设备，及时发现超温、过载、短路和接地等安全隐患，并快速动作。
智能型万能式低压断路器主要技术性能本文以DW45系列为例介绍智能型万能式低压断路器主要技术性能断路器的技术性能根据智能控制器的型式不同有多种类型，智能控制器按智能化功能分为L型，M型和H型3种。
L型智能控制器采用编码开关整定。
根据基本保护功能的不同有3种型式，L2型为长延时+瞬时二段保护。
L3型为长延时+短延时+瞬时三段保护。
L4型为长延时+短延时+瞬时+接地漏电四段保护。
L型控制器适用于一般配电网络，用户可按需要选用。
M型智能控制器采用数码显示和按钮整定方式，除具有L型基本功能外，还具有负载监控保护、电流、电压显示、各种参数整定、试验、报警、故障检查等。
保护特性域值较宽，辅助功能较全，是一种多功能型控制器，可适用于大部分要求较高的配电网络使用。
H型智能控制器具有M型的所有功能，此外，该控制器可以通过网卡或接口转换器对断路器实行遥控、遥调、遥测、遥讯操作，适用于网络系统，通过上位机可集中监察和控制，实现对配电系统的自动化管理。
下面就用于配电及电动机保护带M型智能控制器的断路器有关性能作简要说明。
长延时保护特性长延时整定电流，用户可以根据电网负荷大小任意设置。
设定范围0.4~1.0In，级差为2% 。
长延时反时限动作特性T=（1.5Ir1/I）2 t LT—脱扣时间；Ir1—长延时设定电流；过载电流；t L—长延时设定时间。
t L 是智能控制器在1.5Ir1时的脱扣时间，其设定值为15、30、60、120、240、480s共6档，用户可根据被保护设备的实际负荷进行设定，以达到最佳过载保护状态。
短延时保护特性短延时特性为定时限+反时限短延时电流设定范围为0.4~15In，短延时时间设定为0.1、0.2、0.3、0.4s四档短延时电流大于等于8Ir1时，定时限动作。
小于8Ir1时，反时限动作，动作时间为：T=（8Ir1/ I）2 t sT—短时脱扣时间；Ts—短延时设定时间；Ir1—长延时设定电流；短延时电流。
低压断路器现状及智能化发展研究摘要：在科技日益发展的当今社会，供电规模的日趋扩大，电力系统对可靠性、智能化、自动化以及高效化的要求更严格，电气电力生产力已经被广泛应用到国防科技、交通运输、工业、农业、科教、科研发展等社会生活的各个领域。
而在电力网络运作中，无论是发电、输电、配电，还是用电环节，低压断路器都是其中最为重要的电子控制元件之一。
基于这一点，文章首先分析了我国低压断路器的生产业，然后分析了我国断路器在市场应用中的现状，最后对我国低压断路器的未来发展进行了展望。
关键词：智能化；脱扣器；产品电子化低压断路器，从其性能、功用、适用性这几个方面来区分，大致可分为万能式低压断路器和塑壳式低压断路器。
万能式低压断路器多适用于企业及公共设施配电网络，它具有智能化保护功能，提高供电可靠性，避免了不必要的停电，同时，万能断路器的智能控制器能提供大量信息显示、负载监控、实验、通讯、现场编程及故障参数记录等功能，可实现对整个供电网络的多段保护。
塑壳式低压断路器是低压配电网络的非常重要的电子元件，它能精确识别用电网络中的用电设备超负载运行、短路等情况，及时切断故障电流，防止事故扩大，造成对整个用电网络的更大破坏。
它的价格较之万能断路器更为廉价，因此更适合小型企业低压用电设备的使用。
此外，断路器还有漏电断路器、直流快速断路器、真空断路器、小断路器。
1我国低压断路器的生产业分析低压断路器（曾称自动开关）是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器的分类方式很多，按使用类别分，有选择型（保护装置参数可调）和非选择型（保护装置参数不可调），按灭弧介质分，有空气式和真空式（目前国产多为空气式）。
低压断路器容量范围很大，最小为4 A，而最大可达5 000 A。
低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。
华通cfw45-2000说明书华通cfw45-2000智能控制器说明书华通cfw45-2000断路器主要用于交流50Hz，额定电流为100A~4000A、额定工作电压自380V至1140V(其中额定电流为1000A~4000A的额定工作电压为380V)的配电网络中。
用来分配电能、保护线路及电源设备免受过载、欠电压和短路等故障的危害。
同时还具有三段保护特性，可以对电网作选择性保护。
DW17万能断路器用干交流50Hz、电压至660V、电流至5000A的配电网络。
用来分配电能和保护线路及电源设备的过载、欠电压、短路等。
在正常的条件下，可作为线路的不频繁转换之用，1250A以下的断路器在交流50Hz、电压380V的网络中可用作保护电动机的过载和短路。
我们可以发现DW17在性能上，如工作电压、电流上更胜一筹，同时还具有电操结构。
不过需要指出的是，事实上这三款低压断路器从发展眼光上看，这三款其实都已经跟不上时代了。
框架式断路器又称为万能断路器，能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断由流的一种机械开关电器。
框架式断路器为立体布置形式，触头系统、瞬时过申流脱扣器左右侧板均安装在一块绝缘板上。
上部装有灭弧系统，操作机构可装在正前方或右侧面有“分”、“合”指示及手动断开按钮。
其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。
速饱和电流互感器或电流电压变换器套在下母线上。
欠电压延时装置热继电器或半导体脱扣器可分别装在下方。
断路器为立体布置形式，由底架、侧板、横梁组成框架，每相触头系统安装在底架上，上面装灭弧室。
操作机构在断路器右前方，通过主轴与触头系统相连。
电动操作机构通过方轴与机构连成一体装于断路器下部，作为断路器的贮能或直接闭合之用，贮能后的闭合由释能申磁铁承担。
在左侧板上方装有防回跳机构，以防止断路器在断开时弹跳。
各种过电流脱扣器按不同要求装在断路器下方，欠电压，分励脱扣器及电动操作控制部分装在左侧，其中欠电压、分励脱扣器通过脱扣器与放大机构相连，以减少断路器的脱扣力。
