浅谈低压万能式断路器控制电路

万能式低压断路器万能式低压断路器，又称框架式自动开关。

由于其保护方案和操作方式较多，装设地点也较灵活，故名为“万能式”或“框架式”。

DWI0型万能式低压断路器是一种曾广泛采用的产品，目前生产现场应用较多。

现在推广应用的万能式断路器有 DW15.DW5XDW16等型及引进的 ME、AH等型，此外还生产有智能型万能式断路器如 DW45、DW48 等型。

其中DW16 型保留了 DW10型结构简单、使用维修方便和价廉的优点，但保护性能大有改善，是取代 DW10 的新产品。

各 8-4 是目前正大量采用的 DWI5 型万胞式析路器外形。

该系列析路器适用于额定电流至4000A、额定工作电压至1140V(壳架等级额定电流630A 及以下)或380V(壳架等级额定电流 1000A 及以下)的配电网络中,用来分配电能和作供电线路及电源设备的过载，欠电压，短路保护之用。

壳架等级额定电流 630A 及以下的断路器也能在 380V网络中供作电动机的过载、欠电压和短路保护。

断路器在正常条件下可作为线路的不频繁转换之用。

壳架等级额定电流630A及以下的断路器在正常条件下也可作为电动机的不频繁起动之用。

DW15C 低压抽屉式断路器是由 DW15 改装而来，由新路器本体和抽展室组成,可装在低压抽展式配电屏中使用。

智能型万能式断路器，目前已初步得到应用，前景良好。

其脱扣器采用数码显示和按钮整定方式，能适用要求较高的工业应用场合。

智能脱扣功能如下:1.整定功能用户可在规定范围内整定所需要的电流整定值和延时时间。

2.显示功能显示运行电流(即电流表功能),业示各运行线电压(即电压表功能)。

整定时示整定状态和电流、时间值:试验时显示试验状态及电流、时间值;故障发生时显示故障状态，并在分断电路后将锁存的故障信息(动作电流、时间、状态)加以显示。

3.自诊断功能当计算机发生故障时，能立即显示出错“E”符号或输出报警信号，也可依用户需要分断断路器。

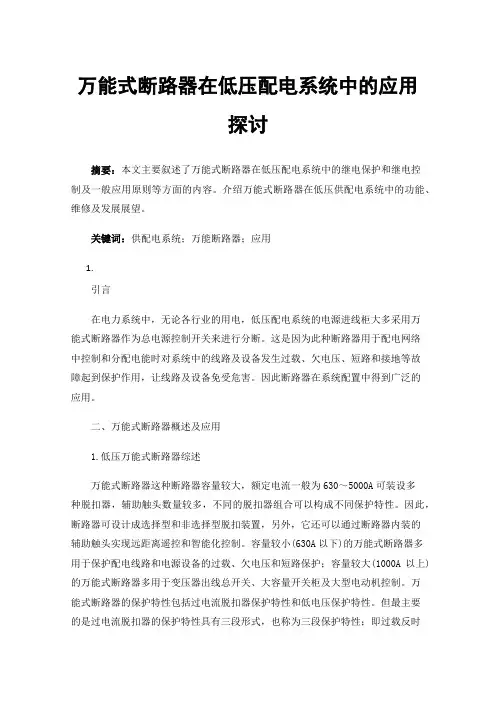

万能式断路器在低压配电系统中的应用探讨摘要：本文主要叙述了万能式断路器在低压配电系统中的继电保护和继电控制及一般应用原则等方面的内容。

介绍万能式断路器在低压供配电系统中的功能、维修及发展展望。

关键词：供配电系统；万能断路器；应用1.引言在电力系统中，无论各行业的用电，低压配电系统的电源进线柜大多采用万能式断路器作为总电源控制开关来进行分断。

这是因为此种断路器用于配电网络中控制和分配电能时对系统中的线路及设备发生过载、欠电压、短路和接地等故障起到保护作用，让线路及设备免受危害。

因此断路器在系统配置中得到广泛的应用。

二、万能式断路器概述及应用1.低压万能式断路器综述万能式断路器这种断路器容量较大，额定电流一般为630～5000A可装设多种脱扣器，辅助触头数量较多，不同的脱扣器组合可以构成不同保护特性。

因此，断路器可设计成选择型和非选择型脱扣装置，另外，它还可以通过断路器内装的辅助触头实现远距离遥控和智能化控制。

容量较小(630A以下)的万能式断路器多用于保护配电线路和电源设备的过载、欠电压和短路保护；容量较大(1000A以上)的万能式断路器多用于变压器出线总开关、大容量开关柜及大型电动机控制。

万能式断路器的保护特性包括过电流脱扣器保护特性和低电压保护特性。

但最主要的是过电流脱扣器的保护特性具有三段形式，也称为三段保护特性；即过载反时限断开；短路短延时断开；特大短路电流瞬时断开。

选择性脱扣器不仅具有非选择性脱扣器特性，还具有短路短延时特性，这是它与非选择性脱扣器保护特性上的重要区别，从而构成对配电系统的过载长延时、短路短延时、特大短路瞬时动作的三段保护。

2.继电保护装置的任务和基本要求在低压配电系统中，广泛采用熔断器、热继电器、自动开关、漏电开关、过电流继电器等保护元件，这些元件均有一个共同的特点，就是在正常情况下，均流过被保护元件的负荷电流，监视被保护元件的运行状态。

当发生不正常情况或短路事故时，保护元件动作，切断故障电路。

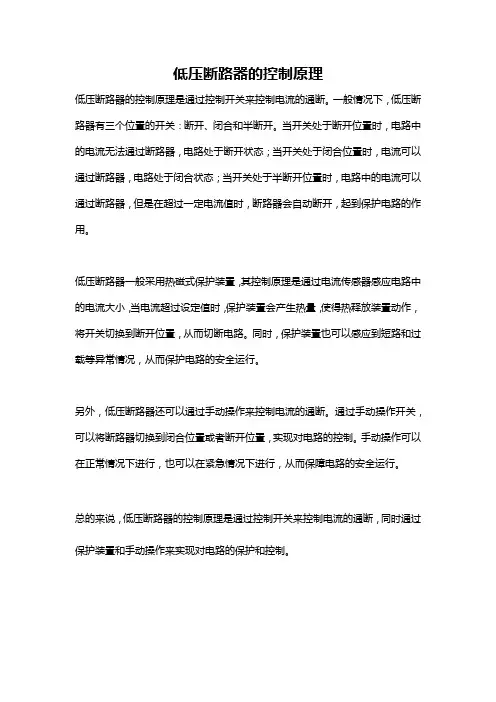

低压断路器的控制原理
低压断路器的控制原理是通过控制开关来控制电流的通断。

一般情况下，低压断路器有三个位置的开关：断开、闭合和半断开。

当开关处于断开位置时，电路中的电流无法通过断路器，电路处于断开状态；当开关处于闭合位置时，电流可以通过断路器，电路处于闭合状态；当开关处于半断开位置时，电路中的电流可以通过断路器，但是在超过一定电流值时，断路器会自动断开，起到保护电路的作用。

低压断路器一般采用热磁式保护装置，其控制原理是通过电流传感器感应电路中的电流大小，当电流超过设定值时，保护装置会产生热量，使得热释放装置动作，将开关切换到断开位置，从而切断电路。

同时，保护装置也可以感应到短路和过载等异常情况，从而保护电路的安全运行。

另外，低压断路器还可以通过手动操作来控制电流的通断。

通过手动操作开关，可以将断路器切换到闭合位置或者断开位置，实现对电路的控制。

手动操作可以在正常情况下进行，也可以在紧急情况下进行，从而保障电路的安全运行。

总的来说，低压断路器的控制原理是通过控制开关来控制电流的通断，同时通过保护装置和手动操作来实现对电路的保护和控制。

低压万能式断路器工作原理图(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除低压万能式空气断路器上传者：Lamborghini浏览次数:307DW15-1000低压万能式空气断路器具有安全性和智能性，可防止人工合闸产生电弧，并具有对电源设备的过载、欠压和短路保护功能。

DW15-1000型断路器的额定电流为1000A，额定电压为交流380V，50Hz。

它在配电网络中多用于三相电的接通与断开。

工作原理DW15-1000断路器工作原理如附图所示。

按下SB1，380V交流电从接线端子{41}经过{43}和辅助触头，通过继电器的线圈(2-10)。

回到{42}，对继电器加电。

继电器得电工作，触点9、11吸合，继电器自保。

此后，380V交流电从接线端子{41}经过继电器触点11-9-7-6-3-1，通过电动机M，回到{42}，对电动机加电。

电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。

按下SB2，380V交流电从接线端子{42}，通过释能线圈，经过辅助触头、接线端子{44}、SB2、{49}，回到{41}，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。

按下SB3，380V交流电从接线端子{41}，经过{47}、{46}、SB3、{45}和辅助触头，通过分励线圈，再经过{48}，回到{42}，对分励线圈加电。

分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。

万能断路器各器件恢复初始状态，为下一次工作做好准备。

在开始工作时，欠压线圈就已被加电而闭合，并监视电压的状态。

当低于330V时，欠压线圈断开，带动分励触点断开，主触点不吸合。

故障维修万能式空气断路器在使用过程中有时会发生主触点不闭合或在闭合期间又自行断开的故障，给生产造成严重后果。

经过检查，发现故障原因如下：(1)由于释能线圈经常通过大电流，造成漆包线老化，匝间短路，线圈过热，引起工作不稳定。

低压断路器的功能低压断路器是一种用于保护电路的开关设备，广泛应用于低压电力系统中。

它的主要功能是在电路发生短路、过载或地故障时自动断开电路，以避免损坏电气设备，保护人身安全。

以下将详细介绍低压断路器的功能。

1.过载保护：当电路中的电流超过低压断路器额定电流时，断路器会自动断开电路，以避免电线和电气设备过热损坏。

过载保护是低压断路器最基本的功能之一，它通过热释放器或电磁释放器来实现，当电路中的电流超过额定电流时，释放器会受热或受电流作用而使触点脱开，断开电路。

2.短路保护：短路是指电路中两个或多个不同相的导线之间出现直接连接导致电流过大的故障。

低压断路器可以检测到电路中的短路事件，并及时断开电路，以防止电流过大造成火灾、爆炸或设备损坏。

短路保护一般由磁力释放器来实现，当短路发生时，磁力释放器会感应到过大的电流，使触点迅速分离，切断电流。

3.地故障保护：地故障是指电气设备或导线与接地之间发生的接触不良、绝缘损坏等导致电流通过接地故障。

低压断路器具有检测并保护地故障的功能，当电路中出现地故障时，断路器会迅速断开电路，防止电流通过接地短路，避免人身和设备的损害。

地故障保护通常由磁力或差动式释放器来实现，它们可以感应到电流的不均衡或变化，从而切断电路。

4.手动控制：除了自动断电的功能外，低压断路器还具有手动控制的功能。

用户可以通过手动操作开关来关闭或打开低压断路器，以便进行维护、检修或紧急情况处理。

手动控制功能使得用户能够灵活地操作断路器，方便实用。

5.状态显示：一些现代低压断路器还具有状态显示功能，可以显示断路器的工作状态、开关位置、故障指示等信息。

这样，用户可以直观地了解断路器的实时状态，及时采取相应措施。

综上所述，低压断路器作为一种重要的电气设备保护装置，具有重要的功能。

它能够有效保护电路和设备，防止过载、短路和地故障引起的电气事故，并能够进行手动控制和状态显示。

在低压电力系统中，低压断路器的功能对于电气安全和设备的正常运行至关重要。

1、低压断路器的概念低压断路器又称自动空气开关或自动空气断路器，简称断路器。

它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。

而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

2、低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。

2.1 触头系统触头（静触头和动触头）在断路器中用来实现电路接通或分断。

触头的基本要求为：（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；（2）长期工作制的工作电流；（3）在规定的电寿命次数内，接通和分断后不会严重磨损。

常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。

对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。

大型断路器每相除主触头外，还有副触头和弧触头。

断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。

2.2 灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电弧。

灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。

2.3 操动机构断路器操动机构包括传动机构和脱扣机构两大部分。

（1）传动机构：按断路器操作方式不同可分为：手动传动、杠杆传动、电磁铁传动、电动机传动；按闭合方式可分为：贮能闭合和非贮能闭合。

（2）自由脱扣机构：自由脱扣机构的功能是实现传动机构和触头系统之间的联系。

2.4 保护装置断路器的保护装置由各种脱扣器来实现。

断路器的脱扣器型式有：欠压脱扣器、过电流脱扣器、分励脱扣器等。

低压断路器工作原理
低压断路器是一种用于保护低压电路的电器设备，它在电路发生过载、短路或地故障时能够自动切断电源，起到保护电器设备和人身安全的作用。

那么，低压断路器是如何工作的呢？接下来，我们将详细介绍低压断路器的工作原理。

首先，低压断路器的工作原理基于热保护和磁保护两种机制。

当电路发生过载时，通过电流的作用，断路器内部的热元件会受热膨胀，从而使得触发器动作，切断电路。

而在短路或地故障时，由于电流突然增大，磁保护机构会迅速产生磁场，使得触发器瞬间动作，切断电路。

这两种保护机制的结合，能够有效地保护电路和设备。

其次，低压断路器的工作原理还涉及到触发器和触发机构。

触发器是断路器内部的一个重要部件，它能够感知电路中的异常情况，并通过触发机构来切断电路。

触发机构包括热保护机构和磁保护机构，它们能够根据电路的不同故障情况，选择合适的方式来触发断路器，保护电路。

此外，低压断路器的工作原理还与电气特性有关。

在正常情况下，断路器的导通电阻很小，电流能够顺利通过；而在发生故障时，断路器会迅速切断电路，阻止电流的流动。

这种电气特性使得断路器能够及时响应故障，保护电路的安全。

总的来说，低压断路器的工作原理是基于热保护和磁保护机制，通过触发器和触发机构来感知和切断电路，同时利用电气特性来保护电路和设备。

它在电路发生故障时能够快速、可靠地切断电源，起到了至关重要的保护作用。

以上就是关于低压断路器工作原理的详细介绍，希望能对大家有所帮助。

如果您对低压断路器还有其他问题，欢迎随时咨询。

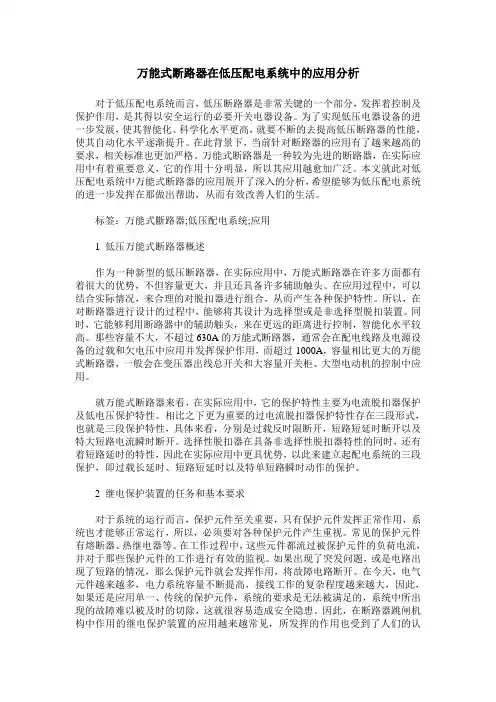

万能式断路器在低压配电系统中的应用分析对于低压配电系统而言，低压断路器是非常关键的一个部分，发挥着控制及保护作用，是其得以安全运行的必要开关电器设备。

为了实现低压电器设备的进一步发展，使其智能化、科学化水平更高，就要不断的去提高低压断路器的性能，使其自动化水平逐渐提升。

在此背景下，当前针对断路器的应用有了越来越高的要求，相关标准也更加严格。

万能式断路器是一种较为先进的断路器，在实际应用中有着重要意义，它的作用十分明显，所以其应用越愈加广泛。

本文就此对低压配电系统中万能式断路器的应用展开了深入的分析，希望能够为低压配电系统的进一步发挥在那做出帮助，从而有效改善人们的生活。

标签：万能式斷路器;低压配电系统;应用1 低压万能式断路器概述作为一种新型的低压断路器，在实际应用中，万能式断路器在许多方面都有着很大的优势，不但容量更大，并且还具备许多辅助触头。

在应用过程中，可以结合实际情况，来合理的对脱扣器进行组合，从而产生各种保护特性。

所以，在对断路器进行设计的过程中，能够将其设计为选择型或是非选择型脱扣装置。

同时，它能够利用断路器中的辅助触头，来在更远的距离进行控制，智能化水平较高。

那些容量不大，不超过630A的万能式断路器，通常会在配电线路及电源设备的过载和欠电压中应用并发挥保护作用，而超过1000A，容量相比更大的万能式断路器，一般会在变压器出线总开关和大容量开关柜、大型电动机的控制中应用。

就万能式断路器来看，在实际应用中，它的保护特性主要为电流脱扣器保护及低电压保护特性。

相比之下更为重要的过电流脱扣器保护特性存在三段形式，也就是三段保护特性，具体来看，分别是过载反时限断开，短路短延时断开以及特大短路电流瞬时断开。

选择性脱扣器在具备非选择性脱扣器特性的同时，还有着短路延时的特性，因此在实际应用中更具优势，以此来建立起配电系统的三段保护，即过载长延时、短路短延时以及特单短路瞬时动作的保护。

2 继电保护装置的任务和基本要求对于系统的运行而言，保护元件至关重要，只有保护元件发挥正常作用，系统也才能够正常运行，所以，必须要对各种保护元件产生重视。

DW15低压万能式空气断路器工作原理及故障维修DW15低压万能式空气断路器由断路器本体、释放控制装置和操作机构三个部分组成。

断路器本体由触发器、弹簧机构、开关触头和弧室等部分组成。

释放控制装置由过载保护器和短路保护器组成，用于检测电路的过载和短路情况，并通过控制机构触发弹簧机构切断电路。

操作机构用于手动和远程控制断路器的开关操作。

在正常情况下，DW15低压万能式空气断路器闭合，电流从上端的进线引出，经过触发器和开关触头，然后从下端的出线返回。

当电路中发生过载时，过载保护器检测到电流超出额定值，释放控制装置即时触发，通过控制机构将弹簧机构释放，使断路器迅速断开，切断电流。

当负载返回正常范围时，过载保护器恢复，弹簧机构重新闭合，使断路器回到工作状态。

当电路中发生短路时，短路保护器检测到电流瞬间急剧增大，释放控制装置快速触发，使弹簧机构迅速切断电路，断开电流。

短路保护器在短路情况解除后恢复，断路器也恢复到工作状态。

在维修DW15低压万能式空气断路器时，首先需要确认故障的具体原因。

常见的故障包括过载保护失灵、短路保护失灵、触发器故障等。

维修时应先检查过载保护器和短路保护器是否正常工作，如有故障应及时更换。

触发器出现故障时，可以通过清洁和调整来修复。

如果以上方法无效，可能是断路器本体出现故障，需要更换。

维修时应注意断路器的安全操作，断开电源，并在断路器两侧连接临时短接装置，以防止触电和电弧伤害。

维修过程中要根据断路器的使用说明书进行操作，并严格按照操作规程进行操作。

维修完成后，应进行必要的试验，确保断路器恢复正常工作。

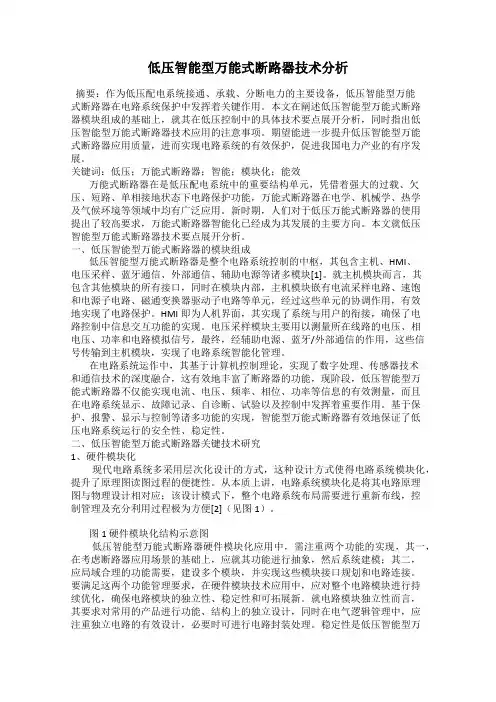

低压智能型万能式断路器技术分析摘要：作为低压配电系统接通、承载、分断电力的主要设备，低压智能型万能式断路器在电路系统保护中发挥着关键作用。

本文在阐述低压智能型万能式断路器模块组成的基础上，就其在低压控制中的具体技术要点展开分析，同时指出低压智能型万能式断路器技术应用的注意事项。

期望能进一步提升低压智能型万能式断路器应用质量，进而实现电路系统的有效保护，促进我国电力产业的有序发展。

关键词：低压；万能式断路器；智能；模块化；能效万能式断路器在是低压配电系统中的重要结构单元，凭借着强大的过载、欠压、短路、单相接地状态下电路保护功能，万能式断路器在电学、机械学、热学及气候环境等领域中均有广泛应用。

新时期，人们对于低压万能式断路器的使用提出了较高要求，万能式断路器智能化已经成为其发展的主要方向。

本文就低压智能型万能式断路器技术要点展开分析。

一、低压智能型万能式断路器的模块组成低压智能型万能式断路器是整个电路系统控制的中枢，其包含主机、HMI、电压采样、蓝牙通信、外部通信、辅助电源等诸多模块[1]。

就主机模块而言，其包含其他模块的所有接口，同时在模块内部，主机模块嵌有电流采样电路、速饱和电源子电路、磁通变换器驱动子电路等单元，经过这些单元的协调作用，有效地实现了电路保护。

HMI即为人机界面，其实现了系统与用户的衔接，确保了电路控制中信息交互功能的实现。

电压采样模块主要用以测量所在线路的电压、相电压、功率和电路模拟信号，最终，经辅助电源、蓝牙/外部通信的作用，这些信号传输到主机模块，实现了电路系统智能化管理。

在电路系统运作中，其基于计算机控制理论，实现了数字处理、传感器技术和通信技术的深度融合，这有效地丰富了断路器的功能，现阶段，低压智能型万能式断路器不仅能实现电流、电压、频率、相位、功率等信息的有效测量，而且在电路系统显示、故障记录、自诊断、试验以及控制中发挥着重要作用。

基于保护、报警、显示与控制等诸多功能的实现，智能型万能式断路器有效地保证了低压电路系统运行的安全性、稳定性。

低压断路器详细介绍一、低压断路器的定义、分类及执行的标准(一)定义低压断路器是一种使用于低压电网〔交流(50Hz或60Hz额定电压在120及以下，直流额定电压在1200v及以下的电路〕的配电电器。

按其用途，低压断路器被定义为:能够接通、承载及分断正常电路条件的电流，也能在规定的非正常条件下(如过载、短路、欠电压以及发生单相接地故障时)接通、承载一定时间和分断电流的开关电器。

过去也称之为自动开关、空气开关和空气断路器(空开、空断)等。

断路器区别于开关：开关和断路器均能接通、承载和分断正常条件下的运行电流。

开关能在短路条件下承载一定时间的电流，而断路器除了在短路条件下承载一定时间的电流外，还能接通和分断短路电流。

开关属于被动元件，断路器属于主动元件。

这里所指的被动和主动，指的是能否开断短路电流。

(二)低压断路器的分类按结构、功能和用途可分为：万能式(也称框架式)、塑料外壳式、以及灭磁式、爆炸式，真空和选相闭合式等等。

后面的四种属于特殊场合使用。

按使用类别：国际电工委员会的IEC标准和我国相应标准又再分成A类和B类两个类型。

A类: 按照国家标准(GB14048、2- 94)，A类断路器为非选择型，这类断路器因没有明确要与另一同侧串联短路保护电器（如熔断器或上、下级断路器等）相配合，不必人为设置短延时，因而也没有额定短时耐受电流的要求，其保护特性必是二段保护特性（过载长延时和短路瞬时）。

建筑施工场所的控制屏往往选用这一类断路器，以致往往造成上一级断路器先行跳闸，这实际上已是目前工地现场保护的一种“通病”，值得注意和纠正。

B类：断路器为选择型，这类断路器可设置二段保护，也可设置三段保护，但都必须有短延时（额定短时耐受电流），前者为瞬时、短延时，后者为瞬时、短延时和长延时。

它的作用是可调节短延时时间范围，以满足与同侧相串联的其他短路保护电器（如熔断器或上、下级断路器等）的选择性配合目前采用智能型控制器(脱扣器)的塑壳式也属于B类，它的明显特征是:保护特性具有过载长延时、短路瞬动、又有短路短延时的三段保护，他们最适宜作选择性保护。

实习报告：万能手低压断路器一、实习背景随着我国经济的快速发展，电力系统在国民经济中的地位越来越重要。

为了保证电力系统的稳定运行，低压断路器作为一种重要的电力保护设备，得到了广泛的应用。

本次实习，我有幸接触到万能手低压断路器，对其工作原理和应用有了更深入的了解。

二、实习内容1. 万能手低压断路器的概述万能手低压断路器是一种广泛应用于电力、能源、工业等领域的低压开关设备。

它具有保护功能强、可靠性高、操作简便、维护方便等特点。

该断路器主要用于交流50Hz/60Hz，额定电压至690V及以下，额定电流为200A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。

2. 万能手低压断路器的结构特点（1）触头系统：每相触头安装在绝缘小室内，采用了多片触头并联形式的结构，减小了触头系统的惯性，保证了断路器的高分断能力。

（2）操作机构：安装在断路器中央，与主电路隔离。

断路器由弹簧贮能机构进行闭合操作，闭合速度快。

操作机构兼有电动及手动贮能、闭合、断开。

（3）抽屉座：摇动抽屉座下部横梁上手柄，可实现断路器的三个工作位置；连接”位置：主回路和二次回路均接通，此时隔离板开启；试验”位置：主回路断开，并由绝缘隔离板关闭隔开，仅二次回路接通。

可进行必要的动作试验；分离”位置：主回路与二次回路全部断开，此时隔离板关闭。

（4）抽屉式断路器具有可靠的机械联锁装置，只有在连接位置和试验位置时，才能进行检修。

3. 万能手低压断路器的保护功能万能手低压断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。

它具有过载保护、欠电压保护、短路保护、单相接地保护等功能，可对配电系统进行全方位的保护。

4. 万能手低压断路器的应用万能手低压断路器广泛应用于电力、能源、工业等领域的低压配电网络中，主要用于分配电能和保护线路及电源设备。

它具有高精度智能控制器，可以完成配电系统的过电流和剩余电流的全选择性保护，同时具有通讯功能，可作为现场总线等控制系统实现遥控、遥讯、遥测、遥调"四遥"功能的主要元件。

低压断路器俗称自动空气开关，是低压配电网中的主要开关电器之一，它不仅可以接通和分断正常负载电流、电动机工作电流和过载电流，而且可以接通和分断短路电流。

主要在不频繁操作的低压配电线路或开关柜(箱)中作为电源开关使用，并对线路、电气设备及电动机等起保护作用．当它们发生严重过电流、过载、短路、断相、漏电等故障时，能自动切断线路，起到保护作用。

低压电路器的分类低压断路器种类很多，可按结构形式、灭弧介质、用途、极数、操作方式等来分类。

①按结构形式分，有万能式(又称框架式)、塑料外壳式、小型模数式。

②按灭弧介质分，有空气断路器和真空断路器等。

③按用途分，有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护断路器等。

具体用途见表2—1。

④按主电路极数分，有单极、两极、三极、四极断路器。

小型断路器还可以拼装组合成多极断路器。

⑤按保护脱扣器种类来分，有短路瞬时脱扣器、短路短延时脱扣器、过载长延时反时限保护脱扣器、欠电压瞬时脱扣器、欠电压延时脱扣器、漏电保护脱扣器等。

脱扣器是断路器的一个组成部分，根据不同的用途，断路器可配备不同的脱扣器。

以上各类脱扣器在断路器中可单独或组合成非选择性或选择性保护断路器。

而智能化保护，其脱扣器由微机控制，保护功能更多，选择性更好，这种断路器称为智能型断路器。

⑥按操作方式分，手动操作、电动操作和储能操作。

⑦按是否具有限流性能分，有一般型不限流和快速限流型断路器。

⑧按安装方式又可分为固定式、插入式利抽屉式等。

低压断路器的工作原理低压断路器的形式、种类虽然很多，但结构和工作原理基本相同，主要由触点系统、灭弧系统；各种脱扣器，包括电磁式过电流脱扣器、失压(欠压)脱扣器、热脱扣器和分励脱扣器，操作机构和自由脱扣机构几部分组成。

图2—l为低压断路器的结构原理图。

断路器主触点1串联在三相主电路中。

主触点可由操作机构手动或电动合闸，当开关操作手柄合闸后，主触点l由锁键2保持在合闸状态。

锁键2由搭钩3支持着，搭钩3可以绕轴4转动。

低压断路器的作用与功能低压断路器分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有DWl5、DWl6、DWl7(ME)、DW45等系列，塑壳断路器主要生产有DZ20、CMl、TM30等系列。

断路器都是由本体和附件组成。

本体是不带任何附件，但能确保顺利合、分电路，并且有在电路或设备发生过载、短路等事故时，自动切断故障的功能，而附件作为断路器功能的派生补充，为断路器增加了控制手段和扩大保护功能，使断路器的使用范围更广、保护功能更齐全、操作和安装方式更多。

目前断路器附件已成为断路器不可分割的一个重要部分。

但附件并不是越齐全越好，这就要根据具体的控制线路和保护线路来合理地应用附件，避免造成不必要的浪费，同时要分清电压等级，交流或直流，辅助触头的对数等，如应用不当，不但不起保护作用，而且还会造成很大的经济损失。

下面对断路器的附件功能和应用进行分析，使用户在应用断路器附件时有所帮助。

二、内部附件1．辅助触头；与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁，例如向信号灯、继电器等输出信号。

万能式断路器有六对触头(三常开、三常闭)，DW45有八对触头(四常开、四常闭)。

塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。

操作性能次数与断路器的操作性能总次数相同。

2．报警触头：用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。

由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。

从入门到精通学习，低压智能断路器一次二次控制一，断路器分类按操作方式分，有电动操作，储能操作，手动操作。

按结构分，有万能式和塑壳式断路器。

按使用类别分，有选择型和非选择型断路器。

按灭弧介质分有，油浸式，真空式和空气式断路器。

按动作速度分有，快速型和普通型。

按极数分有，单极，二极，三极，和四极。

按安装方式分有，插入式，固定式和抽屉式等。

二，低压万能式断路器概述万能式断路器适用于交流50HZ,额定电压至690伏，额定工作电流至6300A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载，欠压，短路等故障的危害，该断路器具有智能化保护功能，选择性保护精准，能提高供电的可靠性，避免不必要的停电。

三，低压万能式断路器内部结构1,断路器操作机构操作机构和手动，电动传动机构，机构位于断路器正面，操动机构采用五连杆的自由脱扣机构，病设计成储能形式。

在使用过程中，机构总是处于储能位置，只要断路器一旦接到合闸命令，断路器就能立即瞬时闭合。

预储能的释放可以手动释能按钮或合闸电磁铁来完成。

电动传动机构自成一体，储能与主轴之间通过凹凸形契口活动联结，装拆方便。

2,万能断路器触头结构采用一档触头系统，在同一触头的不同部位，触头单元既具有主触头的功能，也具有弧触头的功能，采用新型耐弧材料，使触头在分断断路器电流后不致过分发热而引起温升过高。

触头系统采用多路并联，降低电动斥力，提高触头系统的电动稳定性。

3,万能断路器的灭弧室万能断路器的每个极设有一个灭弧室，其作用是将各电极隔开，并相互绝缘，与断路器的其它部分及操作人员相隔离，灭弧室全部置于绝缘底座内，增加了灭弧室壁的机械强度，不致在分断大短路电流时炸裂。

四，低压万能断路器的二次试图上图为低压万能断路器控制回路1,电源为L1和N，L1通过熔断器下来，电源L1和N给仪表DCE提供了电源。

2,电源下来来到了低压万能断路器的接线端子1和2,给低压智能断路器提供了电源。

3,下来电源来到了指示灯LD,(绿色分闸指示灯),电源通过断路器的辅助常闭点，来指示断路器现在为断路器未动作(静止状态)，当断路器动作合闸，断路器辅助常闭点断开，绿色分闸指示灯灭，合闸指示灯HD红灯亮，(通过断路器辅助常开点闭合)表示断路器现在为合闸运行状态。
