电动机的三相电接法

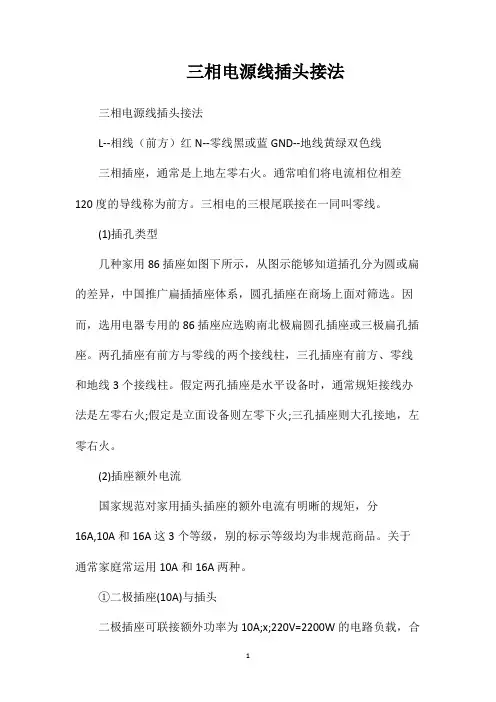

三相电源线插头接法三相电源线插头接法L--相线（前方）红N--零线黑或蓝GND--地线黄绿双色线三相插座，通常是上地左零右火。

通常咱们将电流相位相差120度的导线称为前方。

三相电的三根尾联接在一同叫零线。

(1)插孔类型几种家用86插座如图下所示，从图示能够知道插孔分为圆或扁的差异，中国推广扁插插座体系，圆孔插座在商场上面对筛选。

因而，选用电器专用的86插座应选购南北极扁圆孔插座或三极扁孔插座。

两孔插座有前方与零线的两个接线柱，三孔插座有前方、零线和地线3个接线柱。

假定两孔插座是水平设备时，通常规矩接线办法是左零右火;假定是立面设备则左零下火;三孔插座则大孔接地，左零右火。

(2)插座额外电流国家规范对家用插头插座的额外电流有明晰的规矩，分16A,10A和16A这3个等级，别的标示等级均为非规范商品。

关于通常家庭常运用10A和16A两种。

①二极插座(10A)与插头二极插座可联接额外功率为10A;x;220V=2200W的电路负载，合适电视、音响、小家电等设备的运用，插座插头如图所示（暗示在正面，接线在不和）。

由图可见，三极插座下方的两孔别离接前方和零线，上方的另一个孔一与大地相接。

通常而言，只需某些带有金属外观的家用电器才用三脚插头，家用电器上的三脚插头，两个脚是接用电有些，别的与接地插孔相应的脚是与家用电器的外壳接通的。

如假定把三脚插头刺进三孔插座内，再将这些用电有些也连入电路，并把外壳与大地进行联接，这么联接的利益是即便即便外壳有电，也能从接地导线流走而出现零电位，因而，人体触摸外壳就不会有风险。

(4)四极插座及接线阐明四极插孔别号三相四线插座，归于三相电被称为动力电，380)的3条相线(U.V.W)加上一条零N线。

其间，1个端子接地线，别的3个按U、V、W次第接前方，假定接电动机，电动机回转，阐明次第接反了，只需把其间两条相线换一下就能够了。

(5)二三极一体化插座二三极一体化插座俗称五孔插座，可一同刺进二极和三极插头，五孔插座的左面要接零线，右边则联接前方，基地要联接地线。

电动机三角形接法和星形接法有什么区别？三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。

在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。

当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。

三角形起动时电流是额定电流的4－7倍，但转矩大。

转速是一样的，但转矩不一样。

三角形接法电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

星形接法电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。

星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。

这就是常常说到的星——三角启动。

电动机接法选择是三相电机，单相电机没有以上两种接法的说法。

一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。

按规定，大于15kw的电动机需要星型启动角型运行，以降低启动电流。

还有小型电动机角型启动的，如果要接在三相220V电源电压上，必须接成星型。

在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。

电机接线盒连接从电机接线盒里可以看出：三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接，那就是星形（Y）接法，三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法（接线盒里三根平形铁条），星接时线电压等于相电压的1.732倍，相电流等于线电流，角接时相电压等于线电压，线电流等于相电流的1.732倍。

上图三根桩接一起是星形，上下桩依次联结是角形，如电机无接结盒，第一相绕组头尾标上1.4，第二相绕组头尾标上2.5，第三相绕组头尾标上3.6，星形接法：135接一起，246接电源，三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线，1电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1，73倍，2电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

三相异步电动机的星形接法及三角形接法一、星形接法：星形接法是三相交流电源与三相用电器的一种接线方法。

把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线。

是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；二、三角形接法：三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。

添加地线后，成为三相四线制。

三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。

I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。

说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia ×√3/2=√3×Ia，线电流是相电流的根号三倍。

三、目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。

这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。

三相电动机三角形接法与星形接法的区别示例文章篇一：《三相电动机三角形接法与星形接法的区别》嗨，小伙伴们！今天咱们来聊聊三相电动机三角形接法和星形接法的区别，这可超级有趣呢！我先给你们说说我怎么对这个感兴趣的吧。

我家有个小工厂，里面有好多机器呢。

有一次，我跟着爸爸去工厂，看到工人叔叔在修一台三相电动机。

我就好奇地凑过去看，叔叔们在讨论是用三角形接法还是星形接法来重新接线。

我当时就懵了，这都是啥呀？从那以后，我就下定决心要搞清楚这两种接法的区别。

那咱们先说说三角形接法吧。

想象一下，三角形接法就像是三个小伙伴手拉手，紧紧地围成一个三角形。

在这种接法里，电动机的三相绕组是首尾相连的。

这就好比是一个小团队，大家紧紧相连，力量都集中在一起呢。

这种接法下，电动机的相电压就等于线电压哦。

什么是相电压和线电压呢？相电压就是每相绕组两端的电压，线电压就是两根相线之间的电压。

这就像我们分糖果，三角形接法里，每个人拿到的糖果和大家一起分享的糖果是一样多的。

再来说说星形接法。

这就像是三颗星星，有一个共同的中点。

电动机的三相绕组的末端连接在一起，就像星星们的尾巴聚在一起。

这时候，相电压就只有线电压的1/√3啦。

就好像是我们在分蛋糕，每个人分到的小蛋糕和大家一起分享的大蛋糕相比，小蛋糕的量只有大蛋糕的1/√3呢。

我记得有一次我问电工叔叔，这两种接法在实际应用中有啥不一样呀？叔叔笑着跟我说：“小家伙，这区别可大着呢！”叔叔告诉我，三角形接法的电动机，它的启动电流比较大，就像一个大力士突然发力一样。

但是呢，它的转矩也比较大，就像大力士能搬动很重的东西。

而星形接法的电动机，启动电流就比较小啦，就像一个小力气的人慢慢开始用力。

可是它的转矩也相对小一些呢。

我又好奇地问叔叔：“那在什么情况下用三角形接法，什么情况下用星形接法呢？”叔叔摸了摸我的头说：“如果电动机需要较大的转矩，就像那些要带动很重的机器设备的电动机，就用三角形接法。

如果电动机不需要那么大的转矩，而且我们想要减小启动电流，就像一些小功率的电动机，那就用星形接法呀。

电动机三角形接法和星形接法有什么区别Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电动机三角形接法和星形接法有什么区别？三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。

在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。

当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。

三角形起动时电流是额定电流的4－7倍，但转矩大。

转速是一样的，但转矩不一样。

三角形接法电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

星形接法电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。

星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。

这就是常常说到的星——三角启动。

电动机接法选择是三相电机，单相电机没有以上两种接法的说法。

一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。

按规定，大于15kw的电动机需要星型启动角型运行，以降低启动电流。

还有小型电动机角型启动的，如果要接在三相220V电源电压上，必须接成星型。

电机接线盒连接从电机接线盒里可以看出：三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接，那就是星形（Y）接法，三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法（接线盒里三根平形铁条），星接时线电压等于相电压的1.732倍，相电流等于线电流，角接时相电压等于线电压，线电流等于相电流的1.732倍采用什么接法是和工作电流有关的，内部的截面积一定的情况下，电压高用，电压低用。

三相电机星形接法和三角形接法区别一、电机接法星型接法把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端;三角形接法指将三相绕组首尾互相连接，三个端点为电源端;无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V 的代替的。

因为三相交流电的三相火线( A、B、C)虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。

星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;一般3KW以下的三相电动机是星形接法，以上的三相电动机是用三角形接法。

还有电压方面的区别:星形接法与三角形接法输出的相电压分别为220V与380V。

三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线:三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

二、两种接法的电压电流组成三角形接法星形接法接法错误的后果三、供电区别。

假设供电电源不变。

Y接时，线电压施加在两个绕组上，两个绕组的电压相位呈120°，这样，单个绕组承受的电压为线电压的根号3分之一。

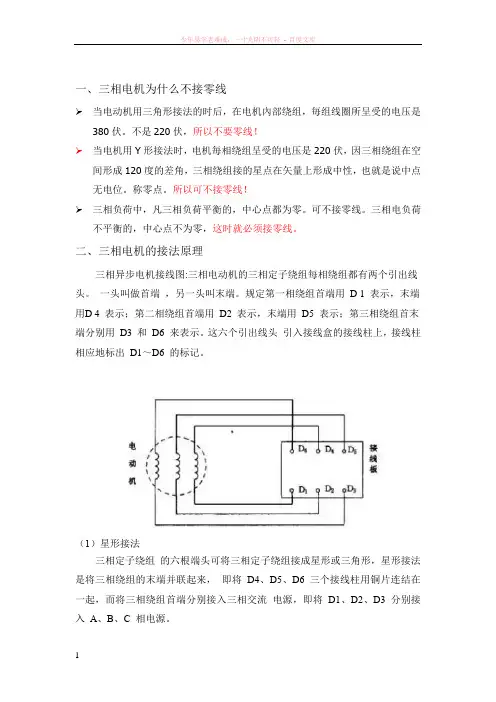

一、三相电机为什么不接零线➢当电动机用三角形接法的时后，在电机內部绕组，毎组线圈所呈受的电压是380伏。

不是220伏，所以不要零线！➢当电机用Y形接法时，电机毎相绕组呈受的电压是220伏，因三相绕组在空间形成120度的差角，三相绕组接的星点在矢量上形成中性，也就是说中点无电位。

称零点。

所以可不接零线！➢三相负荷中，凡三相负荷平衡的，中心点都为零。

可不接零线。

三相电负荷不平衡的，中心点不为零，这时就必须接零线。

二、三相电机的接法原理三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。

一头叫做首端，另一头叫末端。

规定第一相绕组首端用 D 1 表示，末端用D 4 表示；第二相绕组首端用D2 表示，末端用D5 表示；第三相绕组首末端分别用D3 和D6 来表示。

这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6 的标记。

（1）星形接法三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6 三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3 分别接入A、B、C 相电源。

（2）三角形接法将第一相绕组的首端 D 1 与第三相绕组的末端D6 相连接，再接入一相电源；第二相绕组的首端D2 与第一相绕组的末端D4 相连接，再接入第二相电源；第三相绕组的首端D3 与第二相绕组的末端D5 相连接，再接入第三相电源。

即在接线板上将接线柱D1 和D6、和D4、和D5 分别用铜片连接起来，D2、D3再分别接入三相电源。

三、单相电机的接法原理220V交流单相电机起动方式大概分以下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

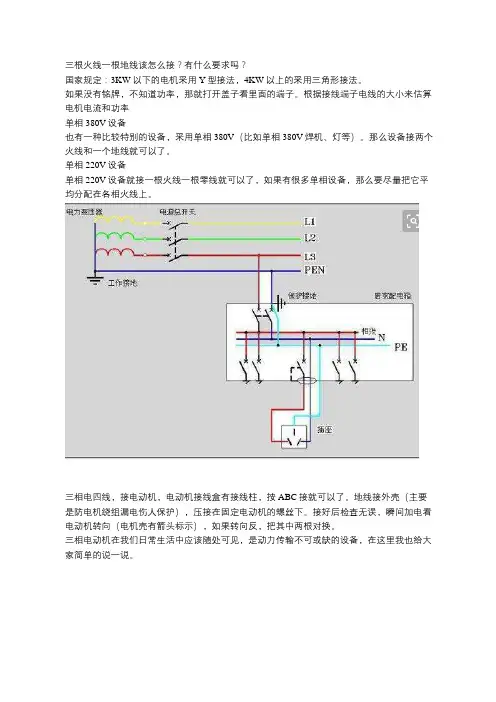

三根火线一根地线该怎么接？有什么要求吗？国家规定：3KW以下的电机采用Y型接法，4KW以上的采用三角形接法。

如果没有铭牌，不知道功率，那就打开盖子看里面的端子。

根据接线端子电线的大小来估算电机电流和功率单相380V设备也有一种比较特别的设备，采用单相380V（比如单相380V焊机、灯等）。

那么设备接两个火线和一个地线就可以了。

单相220V设备单相220V设备就接一根火线一根零线就可以了，如果有很多单相设备，那么要尽量把它平均分配在各相火线上。

三相电四线，接电动机，电动机接线盒有接线柱，按ABC接就可以了。

地线接外壳（主要是防电机绕组漏电伤人保护），压接在固定电动机的螺丝下。

接好后检查无误，瞬间加电看电动机转向（电机壳有箭头标示），如果转向反，把其中两根对换。

三相电动机在我们日常生活中应该随处可见，是动力传输不可或缺的设备，在这里我也给大家简单的说一说。

三相电机都有六个接线柱，新来的电机厂家都会配套连接片，而且会根据电动机的功率大小预先连接成星型或者三角形。

通常都是3000瓦以下的接成星型，4000瓦以上的接成三角形。

7.5千瓦以上的要采用星三角降压启动。

在行业中有这么一句话“横星竖角”，说的就是电动机的连接方式。

星型连接把电动机三相绕组的首端或尾端连在一起，这就是“横接”。

即w2→U2→V2或者U1→V1→w1用连接片或者导线短接起来。

如果是三相插座你可以三根火线都接火线接线柱上，地线有一个专门的地线端子。

如果是接三相电动机的话，打开电机接线盒接盒内UVW接线柱，地线接接线板旁边的地线螺栓上有地线标识，也可以接电机外壳上。

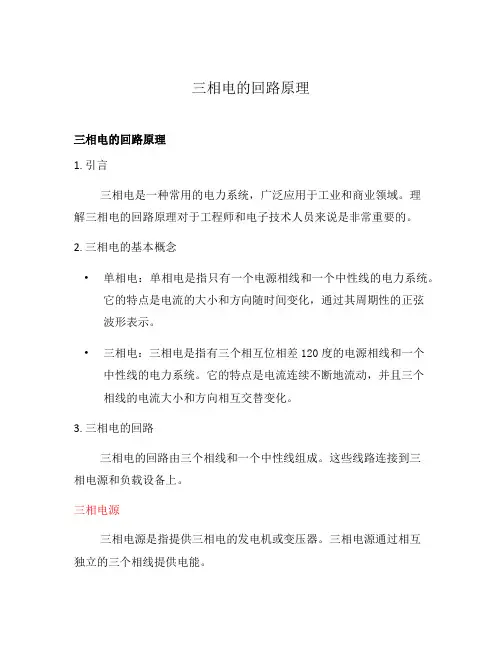

三相电的回路原理三相电的回路原理1. 引言三相电是一种常用的电力系统，广泛应用于工业和商业领域。

理解三相电的回路原理对于工程师和电子技术人员来说是非常重要的。

2. 三相电的基本概念•单相电：单相电是指只有一个电源相线和一个中性线的电力系统。

它的特点是电流的大小和方向随时间变化，通过其周期性的正弦波形表示。

•三相电：三相电是指有三个相互位相差120度的电源相线和一个中性线的电力系统。

它的特点是电流连续不断地流动，并且三个相线的电流大小和方向相互交替变化。

3. 三相电的回路三相电的回路由三个相线和一个中性线组成。

这些线路连接到三相电源和负载设备上。

三相电源三相电源是指提供三相电的发电机或变压器。

三相电源通过相互独立的三个相线提供电能。

负载设备负载设备是指使用电力能量的设备或系统，如电动机、电炉和照明设备等。

负载设备通过三相电路与电源相连。

回路原理三相电的回路原理基于以下两个关键概念： - 相位差：三相电的相线之间存在相位差，即三个相线的电流的相位角分别相差120度。

这种相位差的存在使得三相电的总体电流在时间上是连续不断的。

- 平衡性：三相电的回路是基于平衡性的工作原理。

在一个平衡的回路中，三个相线的电流大小和相位差都是相等的，从而实现了电能的均衡分配。

4. 三相电路的优势相比于单相电路，三相电路具有以下优势： - 功率输出更大：三相电路的总功率是单相电路的3倍，适用于大功率负载设备。

- 更高的效率：由于三相电路的相位差和平衡性，电能可以更有效地传输和利用。

- 稳定性更高：三相电路的电压和功率波动较小，可以提供更稳定的电力供应。

5. 总结三相电的回路原理是工程师和电子技术人员必须掌握的知识。

通过理解三相电的基本概念、回路原理和优势，我们可以更好地设计和运行三相电系统，提供稳定和高效的电力供应。

6. A相、B相和C相的工作原理在三相电路中，A相、B相和C相分别代表三个电源相线。

它们的工作原理如下：A相A相是三相电路中的第一个相线。

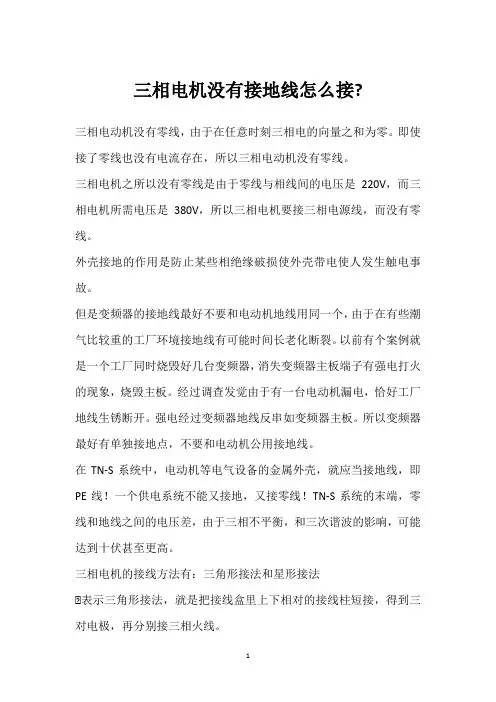

三相电机没有接地线怎么接?
三相电动机没有零线，由于在任意时刻三相电的向量之和为零。

即使接了零线也没有电流存在，所以三相电动机没有零线。

三相电机之所以没有零线是由于零线与相线间的电压是220V，而三相电机所需电压是380V，所以三相电机要接三相电源线，而没有零线。

外壳接地的作用是防止某些相绝缘破损使外壳带电使人发生触电事故。

但是变频器的接地线最好不要和电动机地线用同一个，由于在有些潮气比较重的工厂环境接地线有可能时间长老化断裂。

以前有个案例就是一个工厂同时烧毁好几台变频器，消失变频器主板端子有强电打火的现象，烧毁主板。

经过调查发觉由于有一台电动机漏电，恰好工厂地线生锈断开。

强电经过变频器地线反串如变频器主板。

所以变频器最好有单独接地点，不要和电动机公用接地线。

在TN-S系统中，电动机等电气设备的金属外壳，就应当接地线，即PE线！一个供电系统不能又接地，又接零线！TN-S系统的末端，零线和地线之间的电压差，由于三相不平衡，和三次谐波的影响，可能达到十伏甚至更高。

三相电机的接线方法有：三角形接法和星形接法
△表示三角形接法，就是把接线盒里上下相对的接线柱短接，得到三对电极，再分别接三相火线。

Y 表示星形接法，就是把接线盒里上面三个接线柱短接，下面三个接线柱分别接火线。

如图：。

三相电动机是不是接三根都是火线还是两根火线一根零线啊为了帮助网友解决“三相电动机是不是接三根都是火线还是两根火”相关的问题，中国学网通过互联网对“三相电动机是不是接三根都是火线还是两根火”相关的解决方案进行了整理,用户详细问题包括:<，具体解决方案如下：解决方案1：三相电动机肯定要接三相火线，而不能接一根零线上去，如果接一根零线上去，那就只有两相电了，另外，三根火线的任意两根之间的电压都应该是380V。

解决方案2：三根都是火线补充：这是常识解决方案3：2根火线，1根零线啊。

解决方案4：都是火线,解决方案5：三相火线，动力电！缺一不可！解决方案6：三根都是火线，但三相电动机主要有两种接法（△或Y)要注意。

解决方案7：三相电动机是不是接三根都是火线还是两根火线一根零线啊？三相电动机分三角形接法和星形接法，就是俗语说的星接和角接，用符号表示为：△ Y，△ 接只有三根火线，Y接三根火线再加一根零线。

解决方案8：三相电动机有两种接法，但不管是哪一种接法都是接三根相线（火线）而不需要接中性线（零线）至于﹎苛愛爹爹ャ所说的《Y接三根火线再加一根零线》我不这么认为解决方案9：三根都是火线才叫动力电解决方案10：首先肯定的是、没有两根火线一根零线的接法。

三相电动机如果是接三根火线，叫做三角形接法，俗称“角接”，如果是接三根火线一根零线，就叫做星型接法，俗称“星接”，具体是什么接法电机名牌是有标明。

通过对数据库的索引,我们还为您准备了：三相电动机是不是接三根都是火线还是两根火线一根...问：电动机的接法答：三相电动机肯定要接三相火线，而不能接一根零线上去，如果接一根零线上去，那就只有两相电了，另外，三根火线的任意两根之间的电压都应该是380V。

采纳哦===========================================三相电动机接380V电，三根火线都要接，而电动机指...问：我不懂得是两根相线间电压为380V，接指示灯怎么形成回路？还有以后说某...答：380v可以是三相也可以是两相，因为三相在五十分之一秒内相位正好组成一个周期，这样便于电动机得到一个完整的旋转磁场，而无需旋转磁场的电气是可以不需要三相供电的，比如指示灯、接触器、继电器、电阻设备等都可以是380V两相供电，在两相间它...===========================================电动机为什么要接三根火线问：我不懂得是两根相线间电压为380V，接指示灯怎么形成回路？还有以后说某...答：这三根火线叫做相线，对地的电压是220，彼此之间的电压时380。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统;三相电源的联接方式有Y形和△形两种星形接法的三相电,线电压是相电压的根号3倍,而线电流等于相;当三相负载平衡时,即使连接中性线,其上也没有电流流过;三相负载不平衡时,应当连接,否则各相负载将分压不等;星形接法主要应用在高压大型或中型容量的电动机中,定子绕组只引出三根线;对于星形接法,各相负载平衡,则任何时刻流经三相的电流矢量和等于零星形接法：I线＝I相,U线＝√3×U相,P相＝U相×I相,P＝3P相＝√3×U线×I相=√3×U线×I线；三角接法：I线＝√3×I相,U线＝U相,P相＝I相×U相,P＝3P相＝√3×I线×U相=√3×I线×U线;说明：三角△联接,Iab=Ia向量+Ib向量=Ia+Ib×cos30°=2Ia×√3/2=√3×Ia,线电流是相电流的根号三倍;另一个重要的应用是电阻的星形联接;电阻若构成星—三角式Y —△联接,则不能用串、并联公式进行等效化简,但它们之间可以用互换等效公式进行等效变换：1、2、3是节点,R12表示1、2节点之间的电阻,是三角形联接的电阻;星到三角：R12＝R1+R2+R1R2/R3,规律：ab=a+b+ab/c ……再加上RR13＝R1+R3+R1R3/R2,R23＝R2+R3+R2R3/R1;三角到星：R1＝R12R13/R12+R13+R23,规律：a=ab×ac/ab+ac+cb……再加上RR2＝R12R23/R12+R13+R23,R3＝R13R23/R12+R13+R23;55KW电机的星三角启动为什么只需要选LC1- D6511M5C,LC1-D6511M5C,LC1-D4011M5C接触器电动机额定电流为100多安培现对电动机星—三角工作方式下电动机相电流、线电流之间的关系作一说明：1. 三角形工作时,相电流I相=UN/Z ,Z为每相绕组的电抗,线电流I线=I相√3, UN为电网电压,即I线= √3 I相,U线= U相,2. 星形工作时,线电流I线’=相电流I相’= UN/√3/Z , U线= √3U相对于正常工作为三角形工作的电动机,它的额定电流即为三角形工作时的线电流, 如果此电机处于星形工作时,它的工作电流即线电流I线’=相电流I相’ = UN/√3/Z = I相/√3 = I线/√3/√3 = I线/3, 即星形工作时的线电流为三角形工作时的线电流的1/3 55KW电动机的额定电流约为105A,若将主接触器、三角接触器都接于相线回路, 三角形工作时它们所流过的电流为额定电流的1/√3 ,约为105/√3=60A,选用65A的接触器已经够了;而星形工作时的工作电流为电动机额定电流的1/3,即105/3=35A, 选用40A的接触器也够了; 以上为电动机星—三角工作交流接触器选择的方法;。

三相电动机三角接法三相电动机，那可是咱们工厂里头的“大力士”，动力十足，是生产线上的明星。

今天咱们就来聊聊它的三角接法，这可是个技术活儿，但别担心，咱们用大白话来讲，保证你一听就懂。

咱们先说说啥是三相电动机。

想象一下，你有三个好朋友，他们轮流出力，一起推动一个大轮子转，这个轮子就是电动机的转子。

这三个好朋友就是三相电的三根线，他们各有各的“脾气”，电压和电流都不一样，但合作起来，那动力，杠杠的！那么，三角接法又是啥呢？这就好比咱们小时候玩的“三角传球”游戏。

三个人站成一个三角形，互相传球，球在三个人之间流转，形成一个稳定的循环。

三相电动机的三角接法也是这样，三根线分别接在电动机的三个端子上，形成一个闭合的三角形回路。

这样一来，电流就能在三条线之间流动，形成一个稳定的电流循环，电动机就能稳稳地转了。

说干就干，咱们来看看怎么接。

首先，你得有三根线，咱们就叫他们A、B、C吧。

这三根线可不是随便接的，得按照规矩来。

你得找个电动机的接线盒，打开一看，里面有三个接线端子，咱们就叫他们X、Y、Z吧。

这时候，你就得把A线接到X端子上，B线接到Y端子上，C线接到Z端子上。

但是，别急，这还没完呢！你还得把X端子和Y端子之间用一根短接线连起来，把Y端子和Z端子之间也用一根短接线连起来，最后，把Z端子和X端子之间也连起来。

这样一来，就形成了一个闭合的三角形回路。

这时候，你一看，哎呀，这不就是个“三角传球”嘛！电流就在这三条线之间流转，电动机就能转了。

但是，这里头有个讲究，就是你得注意电流的方向。

电流得从A线流进电动机，然后从B线和C线流出来。

这就好比咱们小时候玩的“传话游戏”，你得保证话是从第一个人传到第二个人，再从第二个人传到第三个人，不能传乱了。

要是传乱了，那电动机可就转不动了。

接好了线，你得试试电动机能不能转。

这时候，你得找个电工师傅来帮你，因为这事儿得带电操作，得小心点儿。

电工师傅一看你接的线，点点头，说：“小伙子，接得不错嘛！”然后，他合上电源开关，电动机就“嗡嗡”地转起来了。

三相三线制三角形接法在我们日常生活中，电真的是一个无处不在的好伙伴。

三相三线制三角形接法，听起来挺复杂，其实仔细一想，倒也没那么神秘。

咱们先来看看这“三相三线”到底是个啥。

三相电，就是咱们常说的交流电，它有三条电流线，听起来就像是电流中的三兄弟，各自忙着不同的工作，却又紧密合作，形成了一个大团队。

三相电不仅能让我们的家电运转得更稳，还能提高用电效率，真是一个省心的小帮手。

说到三角形接法，咱们得先想象一下这个形状，像极了咱们生活中的三角关系。

每个角落都有自己的位置，各自的电流通过不同的路径，稳稳地连接在一起。

就像是朋友们相约吃饭，各自带上自己擅长的菜，最终围坐在一起享受美好的时光。

这三角形接法可不只是个花样，它在电机里发挥着重要的作用，尤其是在大功率的电机中，能让电流更加平衡，减少了电机的损耗，真是一个聪明的选择。

可能有人会问，三相三线接法到底好在哪呢？你想啊，传统的单相电路，就像是一个人走路，速度慢得不行。

而三相电就像是三个人一起跑步，三条腿一起迈，省时又省力。

接上三相电的设备，运转起来简直如虎添翼，动力十足。

电动机转得飞快，家里的电器使用得也心安理得。

对了，咱们再说说这三相电的实际接法。

三条线，分别用不同的颜色标识，红、黄、蓝，这样在接线的时候就不容易搞混了。

就像咱们生活中常常用的标识，红色热情，黄色活泼，蓝色冷静。

每条线都是有生命的，它们在电路中相互交流，传递着能量。

连接的时候得小心翼翼，不然可别让它们打架了，电流打架可是会引发一场不小的“火灾”。

接线的时候，最好在心里默念一遍接法，别让自己一头雾水。

就像咱们做饭，调味料的比例得掌握好，太咸或者太淡都不好。

三相电的接法也需要合适的参数，才能发挥它最好的效果。

我们把三相线连接成三角形，电流在其中循环，咕噜咕噜地转动，电机的转速就像打了鸡血，一下子就上去了。

安全第一，接线的时候一定要确保电源已经断开，绝对不能马虎大意。

这就像过马路要看红绿灯一样，不遵守规矩可不好。

三相电转三相标准接法
三相电的接法分为星形接法和三角形接法。

星形接法是将电机线圈末端全部接在一起。

就是把U2，v2，w2接在一起。

适用于三千瓦及以下的三相异步感应式电动机。

三角形接法是将三相定子绕组的首尾对应连接，第一相绕组的首端与第三相绕组的尾端连接可视为U相，第二绕组首端与第一绕组的尾端相连接可为V相，第三绕组首端与第二绕组的尾端相连接可为W 相，分别通入U.V.W三相交流电源运行，适用于4kw及以上的三相异步感应式电动机。

不过，具体接法应按实际铭牌接线为准。

同时请注意，不同接法有不同的电压，星形接法的电动机线圈通过的是220V，而三角形接法的电动机线圈通过的是380V。

380v三相四线电箱接线大家好，今天我们来探讨一下380V三相四线电箱的接线方法。

在家庭、工业和商业领域，我们经常会遇到这种需要高电压供电的情况。

而正确的接线方法可以确保电力系统的安全运行，避免潜在的危险。

接下来，我们将介绍一种常见的接线方法。

首先，我们需要了解一些基本概念。

380V三相四线电箱是指系统中包含三个相位和一个中性线。

每个相位之间的电压为380V，而每个相位到中性线的电压为220V。

在进行接线之前，我们需要确保电源已经关闭，并且具备相应的工具和材料，如螺丝刀、绝缘胶带、电线等。

接下来，我们将具体介绍一种常见的接线方法。

首先，我们需要将电源线引入电箱。

在接线柜内部，我们可以看到多个接线端子，根据电线的颜色和功能，我们需要将其正确地连接在一起。

首先，我们需要将三根相位线分别连接到电箱的L1、L2和L3端子上。

这些相位线的颜色通常是红色、黄色和蓝色。

接线时，应使用螺丝刀拧紧接线柱，确保电线牢固地固定在端子上。

接下来，我们将接地线连接到电箱的接地端子上。

接地线的颜色通常是绿色或黄绿色。

接地线的作用是将电流引导到地下，以保证系统的安全运行。

同样，我们也需要使用螺丝刀将接地线牢固地连接在接地端子上。

最后，我们需要将中性线连接到电箱的中性端子上。

中性线的颜色通常是白色或蓝色。

中性线的作用是平衡电流，确保电压的稳定。

同样，我们也需要使用螺丝刀将中性线固定在中性端子上。

完成上述操作后，我们需要检查所有接线是否牢固。

首先，检查每个接线柱上的螺丝是否拧紧。

其次，使用绝缘胶带将接线柱进行绝缘处理，以避免短路和漏电的发生。

最后，确保所有线路都正确连接，并且没有交叉连接或松动的情况。

接线完成后，我们可以重新打开电源，测试电箱是否正常供电。

可以通过检查相关设备的工作状态来确认电箱是否正常运行。

如果发现电箱存在故障或异常情况，应立即关闭电源，并请专业人员进行检修和维护。

综上所述，380V三相四线电箱的接线方法是一项重要的电工技术，确保其正确和安全的接线方法对于电力系统的正常运行至关重要。

电动机三角形接法和星形接法有什么区别Hessen was revised in January 2021电动机三角形接法和星形接法有什么区别三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。

在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。

当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。

三角形起动时电流是额定电流的4－7倍，但转矩大。

转速是一样的，但转矩不一样。

三角形接法电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

星形接法电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。

星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。

这就是常常说到的星——三角启动。

电动机接法选择是三相电机，单相电机没有以上两种接法的说法。

一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。

按规定，大于15kw的电动机需要星型启动角型运行，以降低启动电流。

还有小型电动机角型启动的，如果要接在三相220V电源电压上，必须接成星型。

电机接线盒连接从电机接线盒里可以看出：三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接，那就是星形（Y）接法，三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法（接线盒里三根平形铁条），星接时线电压等于相电压的倍，相电流等于线电流，角接时相电压等于线电压，线电流等于相电流的倍采用什么接法是和工作电流有关的，内部的截面积一定的情况下，电压高用，电压低用。

一般情况下大功率电机都是采用的，因为可以降低。
