低压配电系统中正确使用断路器

配电系统中使用低压断路器的注意事项摘要: 低压断路器在建筑低压配电系统中被广泛使用，是一种保护电器元件。

在设计低压配电系统时，应注意低压断路器的选择性和级联保护性;对低压断路器过流脱扣器额定电流进行选择和整定，确保过电流脱扣器动作的灵敏度;当环境温度大于或小于校准温度值时，应根据制造商提供的温度与载流能力修正系数来调整低压断路器的额定电流值。

低压断路器具有断路保护、过载保护、控制和隔离的功能，适用于工业与民用建筑终端低压配电系统，在低压配电系统中广泛采用。

低压断路器在配电系统中若设计不当，就会影响供电回路的正常工作。

笔者借此谈一下低压断路器，在低压配电系统设计中应注意的一些问题。

1.低压断路器的选择性为了保证低压配电系统的可靠性，低压断路器的选择性成为终端低压配电系统设计的一项重要内容。

如图1所示在断路器所保护的配电系统中，当发生电气故障时，距故障点最近的断路器QF3动作将故障切除，而其他各级断路器不动作，从而将故障所造成断电限制在最小范围内，使其他无故障供电回路仍能保持正常供电，这就是对低压断路器所要求的选择性。

非选择性低压断路器，是指当发生电气故障时，距故障点最近的低压断路器QF3动作将故障切除，而其他各级断路器QF1、QF2、QF4和QF5动作，均处于打开状态，不能保证使其他无故障回路正常供电。

低压断路器的选择性在低压配电系统的设计中占有十分重要的位置，它可以给用户带来便利，并能保证供电回路工作的连续性。

所以，家用电器在无选择性保护下，一旦发生电气故障，配电回路的连续性就不能得到保证，使家用电器如电冰箱、排油烟机等处于停机待启动状态，影响了用户的日常生活。

在低压配电系统中用的低压断路器按其保护性能可分为，选择性和非选择性两类。

选择性低压断路器，有两段保护和三段保护两种。

其中瞬时特性和短延时特性适用于短路动作，而长延时特性适用于过载保护。

非选择性低压断路器，一般为瞬时动作，只做短路保护用。

也有的为长延时动作，只做过负荷保护用。

低压配电操作规程
《低压配电操作规程》
低压配电是指在电力系统中，将高压电能通过变压器降压至低压，以满足用户需要的电能分配过程。

为了确保低压配电操作安全可靠，制定了一系列的操作规程。

首先，操作人员需要了解配电设备的基本情况，包括变压器、开关柜、配电盘等设备的工作原理和操作方法。

同时，需要清楚明白各个设备的额定工作电压、电流、短路容量等参数，以便在实际操作中进行有效控制。

其次，操作人员需要严格遵守相关的安全操作规程。

在进行任何设备操作之前，需先进行安全检查，确保设备无故障和漏电等安全隐患。

在操作过程中，需穿戴好相应的个人防护用品，并按照正确的操作步骤进行作业，避免发生意外事故。

此外，根据实际情况制定详细的操作流程和操作规范，明确各种情况下的处理措施。

在设备操作中，遇到异常情况时要及时采取应对措施，保障设备和人员的安全。

最后，定期进行设备的维护和检修，确保设备的正常运行。

对于老化或有故障的设备及时进行更换或修理，避免因设备故障引发的安全问题。

总的来说，《低压配电操作规程》是为了保障低压配电系统运
行安全、稳定而制定的一系列操作准则，操作人员必须严格遵守并执行，确保低压配电系统的安全运行。

１不 同的负载应选用不同类型的断路 器 ．
列 、 Ｗ１（ ） 列 、 Ｈ 系 列 和 ＤＷ／０ Ｄ ５系 列 中 大 部 分 是 Ｂ型 ， Ｄ ７ＭＥ系 Ａ ４ 、 Ｗ４ 而 Ｄ ５ Ｄ １、 Ｚ ０、Ｏ、 Ｇ、 Ｍ１Ｔ ０及 Ｈ Ｍ１等 系 列 和 万 能 式 Ｚ 、 Ｚ５ Ｄ ２ Ｔ Ｔ Ｃ 、Ｍ３ Ｓ
１Ｉ ０ｎ
５ ｎ ０１
＜． ０１ ｓ
脱扣
注 ＿ ｃ、 Ｂ、 Ｄ型是瞬时脱 扣器的型式： Ｂ型脱扣 电流＞ — Ｉ， ３ ５ｎＣ型脱扣 表 １ 电流＞ —０ｎＤ型脱 扣电流＞０ ５ Ｉ 具体 工程 中可根据保 护对象 的 ５ １ Ｉ． １— ０ｎ 整定流倍 数 约定日 间， ｈ 需要 ． 任选它们山的一种。 通过电流名称 ｆ） 断路器 的短路短延时特性 ５Ｂ类 １ Ｏ Ｉ ・５ ｎ Ｉ≤ ６ Ａ ｎ ３ Ｉ ＞３ ｎ ６Ａ Ｄ ５ Ｗ１ 型断路器 ： １ Ｉ Ｉｍ为 １０ Ａ时 。 ｎ ３ ０ｎ（ — ｎ ６０ Ｉ ｍ为壳架等级电流） ， 约定不脱扣 电流 １０ ｎ ．５Ｉ ≥１ ≥２ ３ ６ｎＩＩ 为 ２ ０ － Ｉ（ ｌ ｎ ｌ ５ＯＡ、０ ０ ４ ０ Ａ时）短延 时时间为 ０２或 Ｏ５。 ． ． ．ｓ 约定脱 扣 ｔ 流 ｌ ０Ｉ ｌ ｎ ３ ＜ １ ＜ ２ Ｍ Ｅ型断路器 ： １Ｉ ． ３ ２ 短延时时 间 ０ Ｏ ｓ — ｎ 一 ． 可调 。Ｄ ４ ３ Ｗ ５型断路器 Ｏ４ １１ ． 延 时 时 间 ０１０２ ０３和 Ｏ４ 可 调 。 ． ５ｎ 短 — ．、．、 － ． ｓ 可 返 回 时 间／ Ｓ 返 回 特 性 电流 ３０ｎ Ｉ 在进行工程施工时 ． 应根据不同的负载对象来选择不同保护特性 ５ ８ １ ２ （ 如上所 述１ 的断路器 ， 以免 因选用不 当造成严重后果。 实践 中最容易 在 注： 可返 回特性 ： 考虑到配 电线路 内有 电动机设备 ． 由于电动机仅 混 淆的是电动机负载保护 误选为配 电保 护型或家用保护 型小型断路 是其负载 的一部分 ． 且电动机不会 同时启 动 ． 故确定 为 ３ ｎＩ １（ ｎ为断路 器（ Ｃ ） Ｍ Ｂ也有 电动机保护 型． 如天津梅兰 日兰的 Ｃ ５ Ｄ等 ． ＡＡ 它们 的保 器的额定 电流 ， ￣Ｉ ， 为线路额 定电流） 断路器进行试 验 ， Ｉ＞ ＬＩ ｎ Ｌ ， 对 当试 护特 性 应 符 合 表 ２ 验电流为 ３ 时保持 ５（ ￣４ Ａ时） ｓ ０ ＜ｎ ２ ０ Ｉ ｎ ｓｎ ０ Ｉ＜ ， （ Ａ Ｉ＜ ５ Ａ时 ，２（ ＞ ５ Ａ ８４ １ ｓｎ ２ ０ Ｉ ２选择 不 同类 型短 路 分 断 能 力 的 断路 器 来 适 应 不 同 的 线 路 ． 时）然后将 旧流返问至 Ｉ ， ， ｎ 断路器应不动作 ， 这就是返 回特性 。 预期 短 路 电流 的 需要 ｆ１ ２为 电动机保护型断路器的反时限断开特性 ２表 断路 器的选 用原 则是： 断路器的短路分断能力 ≥线路 的预期短路 表 ２ 电流。 通过 电流名称 整定 电流倍数 约定时间 假设某 电源（ｇ １／．ｋ ｓ ７ ００４ Ｖ变压器１ 的容量为 １ ０ ｋ Ａ． ６ ０ Ｖ 二次 电流 为 ２ １Ａ． ３ ２ 其出线端 ５ ｍ处的短路电流为 ４ ． ｋ 。某一支路的额定 电流 ２ ６Ａ ９ 约定不脱扣 电流 １／ ．ｎ ０ ≥２ ｈ 为 １ ５ 由于此支路离变压然很 近 ， ２Ａ． 如在 １ ＯＭ处 ， 则此 支路 的断路器 １２ｎ ．／ ＜ｈ ２ 需要考虑采用 ＨＳ — ２ Ｈ型塑壳式 断路器 ｆ 的极限短路分 断能力 Ｍ１ １５ 它 １５ ． 为 ４０ ５ ｋ ） ０Ｖ、Ｏ Ａ 。但是离变 压器 ５ Ｍ处 ， ０ 由于汇流排等 的电阻和 电抗 值 影 响 ．０ 处 的短 路 电 流 已经 降 到 ３ ． Ａ．而 １ ０ 处 降 为 ５Ｍ ４ｋ ５ ０ Ｍ ７． ， ２ｎ ２ ．ｋ 对此就 可选择 ＨＣ — ２ Ｍ型塑壳式断路器 ｆ 的极 限短路 ８８Ａ Ｍ１ １ ５ 它 注： 按电动机负载性质可 以选 ２ ４ ８ １ｍ ｎ之内动作 ， 、 、 、２ ｉ 一般 的选 分 断 能力 为 ４ ０ ３ ｋ 。 ０ Ｖ、５ Ａ１ ２ ４ ｎ ７２ｎ也是一种可返回特性 ． － ｍｉ。 ． Ｉ 它必须躲 过电动 机的启 动电流 现在 国内许多断路器生产厂家 ． 对同一壳架等级 电流 的短路分 断 （— ５ ７倍 Ｉ）Ｔ ｎ ．Ｐ为延 时肘 间 。按电动机的负载性质可选动作 时间 Ｐ ｒ 能力分 为 Ｅ、 、 Ｈ、（ 州之江 开关 厂的 Ｈ Ｍ１ Ｓ Ｍ、 Ｉ 杭 Ｓ 系列） ｃ、 、 Ｈ 常 或 Ｌ Ｍ、 （ 为 ２＜ Ｐ≤ １ ｓ４ ＜ ｐ ｌｓ６＜ ｐ ０ 和 ９＜ ｐ ３ ｓ一 选 用 ２＜ ｓＴ ０ 、ｓＴ ￣ Ｏ 、ｓＴ ≤２ ｓ ＜ ｓＴ ≤ ０ ， 般 ｓ 熟开关厂 的 Ｃ 系列） ｓＨ、 ｕ（ Ｍ１ 或 、 Ｒ、 天津低 压电器公 司的 Ｔ ０系列） Ｍ３ ｒ ≤ １ ｓ ４ ＜ ｐ￣１ｓ ｆ ｐ ０ 或 ｓＴ ＜ ０ 。 等级别 。其 中 ． Ｅ为经济型 ， 为标准型 ， ｓ Ｍ为中短路分断型 ， Ｈ为高分 （） ３配电保护型 的瞬动整定 电流为 ｌ ｉ（ Ｏ ｎ误差为 ± ０ ， ２ ％）ｎ为 ４ ０ Ｉ ０Ａ

低压断路器使用的几点注意事项
低压断路器是电力系统中使用频率最高的一种保护设备，具有
过载保护、短路保护和地震保护等功能。

在正常运行之前，需要注
意以下几点事项来保证其正常工作和使用寿命：
1.选择合适的低压断路器
根据实际的电气负荷情况和电缆线路长度，选择适当的额定电
流容量的低压断路器。

如果容量选择不合适，可能会导致过载、短
路等故障，甚至造成设备损坏、火灾等危险。

2.安装位置和安装环境
低压断路器一般安装在配电箱内，应确保安装位置干燥、通风、无积水，且在正常温度范围内。

同时应尽量避免在摇晃、冲击或振
动较大的位置安装，以免产生不良影响或故障。

3.使用前检查
在使用低压断路器之前，必须对其进行检查。

主要包括检查连
接线路、插头插座等连接件的牢固性，检查泄漏情况等。

并对操作
机构进行检查，确保正常动作，及时发现问题解决。

4.严格遵守使用规范
低压断路器使用过程中，需要严格遵守规范操作，避免恶意损坏、乱动、更改设备等行为，避免加剧设备的损坏或带来不必要的
危险。

同时，在发现设备故障或异常时，必须立即停机处理并及时
维修。

5.定期保养和维修
低压断路器应定期进行保养和维修，清洁设备，除尘等。

特别是运行环境恶劣情况下的低压断路器，应更加重视清洗和维护的工作，以确保设备的正常使用寿命。

低压断路器在使用之前，需要注意选择合适的设备，提前进行前期清理，安装位置和周围环境的要求，严格遵守使用规范，定期保养维修等细节问题，以保证设备的正常使用寿命。

低压配电对塑壳断路器MCCB的功能要求低压配电对塑壳断路器MCCB的功能要求随着现代工业技术的不断发展，低压配电系统在工业生产中的应用越来越广泛。

而作为低压配电的核心设备之一，塑壳断路器MCCB的作用越来越受到重视。

下面我们就从功能要求方面来探讨低压配电对塑壳断路器MCCB的要求。

一、过载保护功能过载是指负载电流高于额定电流的一种情况，这种情况可能会导致电器设备的损坏。

所以，低压配电对塑壳断路器MCCB的第一个重要功能要求就是过载保护。

当负载电流超过额定电流时，塑壳断路器MCCB应当能够快速断开电路，以保护设备不受过载的损害。

二、短路保护功能短路是指线路中导线之间意外发生了短路，短路电流可以很高，甚至超过不可逆损坏设备的电流，因此也需要低压配电对塑壳断路器MCCB的短路保护功能进行要求。

断路器应当能够在短路情况下迅速切断电路，以最大程度地减少设备的损坏。

三、漏电保护功能漏电是指电器(设备)的绝缘破损，使电流从线路中通过设备漏向地面或其他物体，对人体或设备造成损伤。

低压配电对塑壳断路器MCCB的漏电保护功能要求，就是能够检测漏电情况，并在发现漏电后能够及时切断电路，保证人身安全和设备完好。

四、选择性保护功能当电路中发生过载或短路时，不同级别的保护开关都应当发生动作，但应当发生在不同的时刻，以保证整个低压配电系统的正常运行。

因此，低压配电对塑壳断路器MCCB的选择性保护也提出了相应的要求。

五、使用寿命和稳定性低压配电对塑壳断路器MCCB的最终要求是使用寿命和稳定性。

作为低压配电系统的重要组成部分，塑壳断路器MCCB应该能够长时间地稳定运行，长期保护电器设备的正常运行，避免因断路器本身造成的故障导致设备的损坏。

因此，塑壳断路器MCCB的质量应该得到充分的保障，以提高使用寿命和稳定性。

综上所述，低压配电对塑壳断路器MCCB的功能要求包括过载保护、短路保护、漏电保护、选择性保护以及使用寿命和稳定性等五个方面。

低压断路器的选用和整定原则及方法【摘要】本文阐述了低压配电系统断路器选用和整定方法和原则，有助于发挥其控制、测量和保护作用，有利于低压配电系统安全、可靠、连续运行。

【关键词】断路器；选型；整定；方法；原则低压配电系统的主要任务是确保其安全、可靠、连续运行，出现故障时尽快切除故障回路并保证非故障回路正常运行。

随着电气技术发展，低压断路器已逐步实现了智能化、模块化和小型化，合理选择并整定低压断路器，有助于发挥其控制、测量和保护作用，也是保证上述要求的重要环节。

四川维尼纶厂30万吨/年醋酸乙烯项目低压配电系统按照中石化框架协议采购ABB低压开关柜，柜内配ABB E系列框架断路器和T系列塑壳断路器。

下面详细阐述本项目低压各级断路器的选用和整定原则及方法。

一、低压各级断路器的选用原则和方法低压断路器最常见负载有配电类、电动机类和家用电器类三类，应根据不同的负载性质及要求选用不同保护特性的断路器。

配电线路应选用配电型断路器，配电型断路器有选择性与非择性之分。

电动机保护型断路器只要有过载长延时和短路瞬时的两段保护性，可选用非选择性断路器。

家用和类似场所的保护型断路器是一种额定电流在63 A以下的小型非选择性断路器。

低压断路器选用的主要原则有：（1）根据低压配电系统的负载性质、故障类别以及对线路保护的要求，来确定选用的断路器类型。

（2）断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应，断路器的额定电流不应小于所在回路的负载计算电流。

（3）断路器应适应所在场所的环境条件。

（4）断路器应满足短路条件下的动稳定、热稳定要求，用于断开短路电流时应满足短路条件下的通断能力。

在低压配电系统中，要保证上、下两级断路器之间选择性动作，一般上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，利用短延时脱扣器的延时动作或延时动作时间的不同以获得选择性。

对于重要负荷的配电线路上下级间的断路器应采用选择性保护断路器。

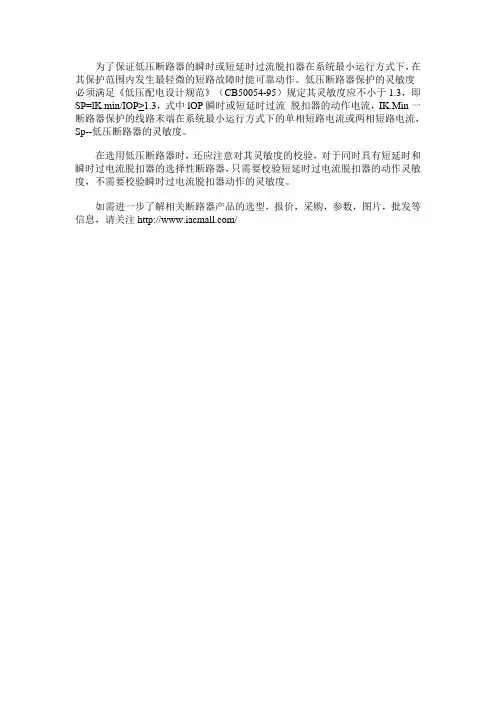

为了保证低压断路器的瞬时或短延时过流脱扣器在系统最小运行方式下，在其保护范围内发生最轻微的短路故障时能可靠动作。
