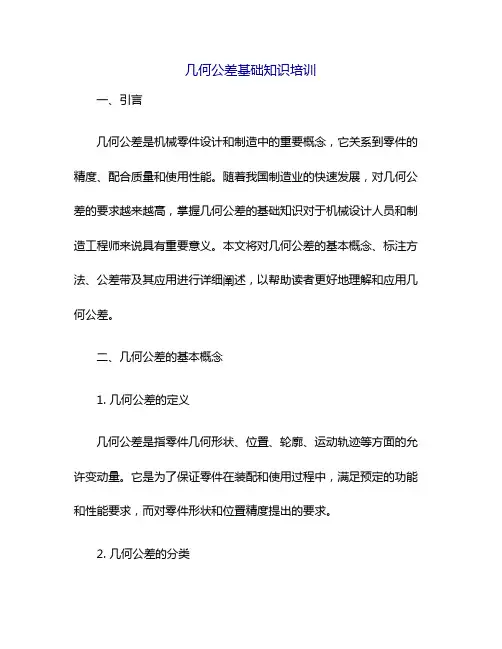

几何公差基础知识培训一、引言几何公差是机械零件设计和制造中的重要概念，它关系到零件的精度、配合质量和使用性能。
随着我国制造业的快速发展，对几何公差的要求越来越高，掌握几何公差的基础知识对于机械设计人员和制造工程师来说具有重要意义。
本文将对几何公差的基本概念、标注方法、公差带及其应用进行详细阐述，以帮助读者更好地理解和应用几何公差。
二、几何公差的基本概念1. 几何公差的定义几何公差是指零件几何形状、位置、轮廓、运动轨迹等方面的允许变动量。
它是为了保证零件在装配和使用过程中，满足预定的功能和性能要求，而对零件形状和位置精度提出的要求。
2. 几何公差的分类根据几何公差的性质和作用，可以将其分为形状公差、定向公差、轮廓公差、跳动公差和位置公差等五大类。
（1）形状公差：指单一实际要素的形状所允许的变动全量，包括直线度、平面度、圆度、圆柱度等。
（2）定向公差：指关联实际要素的方向或位置的变动所允许的变动全量，包括垂直度、倾斜度、同轴度、对称度等。
（3）轮廓公差：指关联实际要素的轮廓线所允许的变动全量，包括线轮廓度和面轮廓度。
（4）跳动公差：指旋转零件上同一轴线上的要素在旋转一周过程中所允许的最大变动量，包括圆跳动和全跳动。
（5）位置公差：指关联实际要素的位置所允许的变动全量，包括位置度、平行度、垂直度等。
三、几何公差的标注方法几何公差的标注是几何公差知识体系中的重要组成部分，它直接关系到零件加工质量和装配精度。
几何公差的标注方法如下：1. 符号表示法：用特定的符号表示几何公差类型和公差值，如直线度用“∥”，平面度用“⊥”等。
2. 文字说明法：在图样上用文字描述几何公差的要求，如“平行度0.02mm”。
3. 图形表示法：用图形表示几何公差的形状和大小，如公差带、公差框等。
4. 代号表示法：用代号表示几何公差类型和公差值，如形状公差代号“△”，位置公差代号“○”等。
四、几何公差带及其应用1. 几何公差带的概念几何公差带是指在零件图样上，用一定的线型和间距表示几何公差的一种图形。
公差基础知识
（2）基轴制与基孔制
基孔制优先、常用配合
注：标注“灰色”的配合为优先配合。
基轴制优先、常用配合
注：标注“灰色”的配合为优先配合。
基准制的选择
选择基准制时，应从结构、工艺、经济几方面来综合考虑，权衡利弊，主要是遵从以下几项原则：
1、一般情况下，设计时优先选用基孔制。
加工孔比加工轴要困难些，而且所用的刀，量具尺寸规格也多些。
采用基孔制，可大大缩减定制刀，量具的规格和数量。
2、有些情况下采用基轴制配合：零件采用外径不需加工的，具有一定精度等级的型材时，如直接用作轴；在同一基本尺寸的轴上装配几个具有不同性质的零件时，应选用基轴制配合；与标准件相配合的孔或轴,应以标准件为基准来确定配合制。
如滚动轴承的外圈与轴承座的配合即属于基轴制配合;又如定位销与孔的配合为基轴制的配合等。
3、非基准配合：在实际生产中的某些配合，如有充分的理由或特殊需要，允许采用非基准配合，即非基准孔和非基准轴的配合。
（3）优先配合、常用配合的特征及应用
（4）未注公差值
线性尺寸的极限偏差值
倒圆半径和倒角高度尺寸的极限偏差
角度尺寸的极限偏差数值
直线度和平面度未注公差值
垂直度未注公差值
对称度未注公差值
圆跳动的未注公差值
选用原则
（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。
（2）板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。

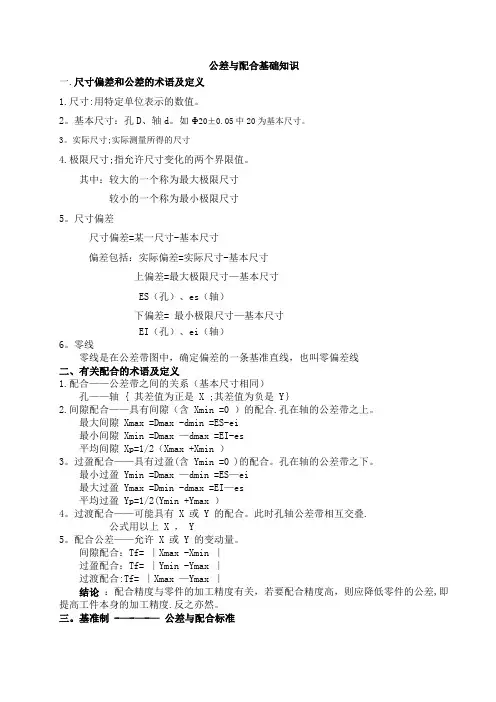

公差与配合基础知识一.尺寸偏差和公差的术语及定义1.尺寸:用特定单位表示的数值。
2。
基本尺寸：孔D、轴d。
如Ф20±0.05中20为基本尺寸。
3。
实际尺寸;实际测量所得的尺寸4.极限尺寸;指允许尺寸变化的两个界限值。
其中：较大的一个称为最大极限尺寸较小的一个称为最小极限尺寸5。
尺寸偏差尺寸偏差=某一尺寸-基本尺寸偏差包括：实际偏差=实际尺寸-基本尺寸上偏差=最大极限尺寸—基本尺寸ES（孔）、es（轴）下偏差= 最小极限尺寸—基本尺寸EI（孔）、ei（轴）6。
零线零线是在公差带图中，确定偏差的一条基准直线，也叫零偏差线二、有关配合的术语及定义1.配合——公差带之间的关系（基本尺寸相同）孔——轴 { 其差值为正是 X ;其差值为负是 Y｝2.间隙配合——具有间隙（含 Xmin =0 ）的配合.孔在轴的公差带之上。
最大间隙 Xmax =Dmax -dmin =ES-ei最小间隙 Xmin =Dmax —dmax =EI-es平均间隙 Xp=1/2（Xmax +Xmin ）3。
过盈配合——具有过盈(含 Ymin =0 )的配合。
孔在轴的公差带之下。
最小过盈 Ymin =Dmax —dmin =ES—ei最大过盈 Ymax =Dmin -dmax =EI—es平均过盈 Yp=1/2(Ymin +Ymax ）4。
过渡配合——可能具有 X 或 Y 的配合。
此时孔轴公差带相互交叠.公式用以上 X ， Y5。
配合公差——允许 X 或 Y 的变动量。
间隙配合：Tf= ∣Xmax -X min ∣过盈配合：Tf= ∣Ymin -Ymax ∣过渡配合:Tf= ∣Xmax —Ymax ∣结论：配合精度与零件的加工精度有关，若要配合精度高，则应降低零件的公差,即提高工件本身的加工精度.反之亦然。
三。
基准制 -—-—-—公差与配合标准对孔与轴公差带之间的相互位置关系，规定了两种基准制:基孔制和基轴制基孔制 -—-———-—基孔制中的孔称为基准孔，用 H 表示,基准孔以下偏差为基本偏差，且数值为零.其公差带位置在零线上侧。
