自动喷水灭火系统分类及原理介绍

自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。

它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。

二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。

分类（1）按结构形式可分为闭式喷头和开式喷头。

闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。

开式喷头则在正常情况下处于开启状态，直接喷水灭火。

（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。

玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。

易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。

选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。

例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。

（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。

喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。

（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。

组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。

（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。

（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。

自动喷淋灭火联动系统（整理资料）自动喷水灭火属于固定式灭火系统，是目前世界上较为广泛采用的一种固定式消防设施，它具有价格低廉、灭火效率高等特点。

能在火灾发生后，自动地进行喷水灭火，并能在喷水灭火的同时发出警报。

在一些发达国家的消防规范中，几乎所有的建筑都要求使用自动喷水灭火系统。

在我国，随着建筑业的快速发展及消防法规的逐步完善，自动喷水灭火系统也得到了广泛的应用。

1．自动喷水灭火系统的分类(1) 湿式喷水灭火系统。

(2) 室内消防栓灭火系统。

(3) 干式喷水灭火系统。

(4) 干湿两用灭火系统。

(5) 预作用喷水灭火系统。

(6) 雨淋灭火系统。

(7) 水幕系统。

(8) 水喷雾灭火系统。

(9) 轻装简易系统。

(10) 泡沫雨淋系统。

(11) 大水滴(附加化学品)系统。

(12) 自动启动系统。

(下面以湿式喷水灭火系统为例，介绍其结构组成及工作原理。

)2．湿式自动喷水灭火系统的主要部件(1) 水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。

(2) 水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。

当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。

警铃流量等于或大于一个喷头的流量时立即动作。

(3) 湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。

当管网中有喷头喷水时，就破坏了阀门上下的平衡压力，使阀板开启接通水源和管网。

同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。

(4) 消防水泵结合器：用于给消防车提供供水口。

(5) 火灾收信机（消防控制中心）：在控制室内安装，用于接收系统传来的电信号及发出控制指令。

(6) 压力罐（未设置）：用于自动启动消防水泵。

当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。

当管网水压达到设定值后消防水泵停止供水。

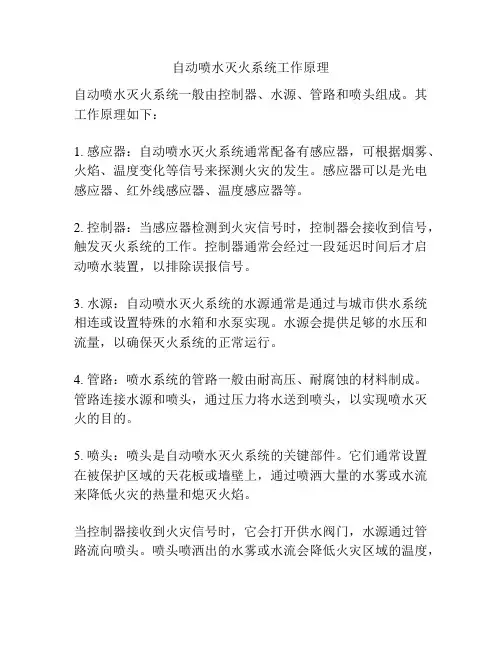

自动喷水灭火系统工作原理
自动喷水灭火系统一般由控制器、水源、管路和喷头组成。

其工作原理如下：
1. 感应器：自动喷水灭火系统通常配备有感应器，可根据烟雾、火焰、温度变化等信号来探测火灾的发生。

感应器可以是光电感应器、红外线感应器、温度感应器等。

2. 控制器：当感应器检测到火灾信号时，控制器会接收到信号，触发灭火系统的工作。

控制器通常会经过一段延迟时间后才启动喷水装置，以排除误报信号。

3. 水源：自动喷水灭火系统的水源通常是通过与城市供水系统相连或设置特殊的水箱和水泵实现。

水源会提供足够的水压和流量，以确保灭火系统的正常运行。

4. 管路：喷水系统的管路一般由耐高压、耐腐蚀的材料制成。

管路连接水源和喷头，通过压力将水送到喷头，以实现喷水灭火的目的。

5. 喷头：喷头是自动喷水灭火系统的关键部件。

它们通常设置在被保护区域的天花板或墙壁上，通过喷洒大量的水雾或水流来降低火灾的热量和熄灭火焰。

当控制器接收到火灾信号时，它会打开供水阀门，水源通过管路流向喷头。

喷头喷洒出的水雾或水流会降低火灾区域的温度，
控制火势的扩散，并最终将火灭灭。

此外，喷洒的水还可将有害气体稀释，减少烟雾和有毒气体对人体的危害。

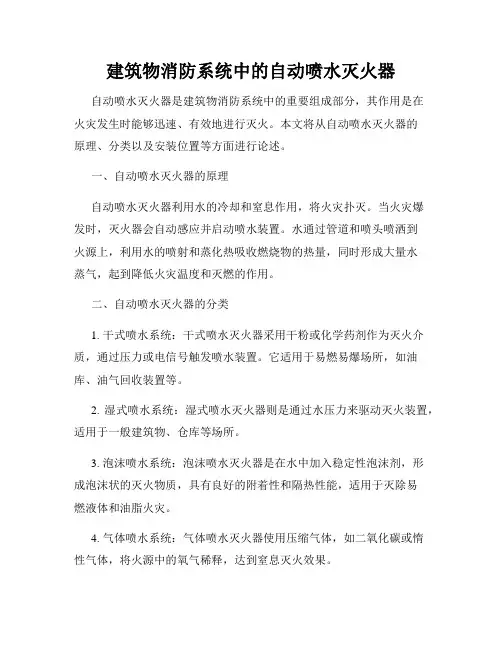

建筑物消防系统中的自动喷水灭火器自动喷水灭火器是建筑物消防系统中的重要组成部分，其作用是在火灾发生时能够迅速、有效地进行灭火。

本文将从自动喷水灭火器的原理、分类以及安装位置等方面进行论述。

一、自动喷水灭火器的原理自动喷水灭火器利用水的冷却和窒息作用，将火灾扑灭。

当火灾爆发时，灭火器会自动感应并启动喷水装置。

水通过管道和喷头喷洒到火源上，利用水的喷射和蒸化热吸收燃烧物的热量，同时形成大量水蒸气，起到降低火灾温度和灭燃的作用。

二、自动喷水灭火器的分类1. 干式喷水系统：干式喷水灭火器采用干粉或化学药剂作为灭火介质，通过压力或电信号触发喷水装置。

它适用于易燃易爆场所，如油库、油气回收装置等。

2. 湿式喷水系统：湿式喷水灭火器则是通过水压力来驱动灭火装置，适用于一般建筑物、仓库等场所。

3. 泡沫喷水系统：泡沫喷水灭火器是在水中加入稳定性泡沫剂，形成泡沫状的灭火物质，具有良好的附着性和隔热性能，适用于灭除易燃液体和油脂火灾。

4. 气体喷水系统：气体喷水灭火器使用压缩气体，如二氧化碳或惰性气体，将火源中的氧气稀释，达到窒息灭火效果。

三、自动喷水灭火器的安装位置1. 室内安装：自动喷水灭火器通常安装在建筑物的走廊、通道、楼梯间等重要逃生通道处，以便在火灾发生时迅速灭火并保障人员的安全疏散。

2. 室外安装：对于一些特殊区域，如汽车库、仓库等，需要在建筑物外部安装自动喷水灭火器，以避免火灾扩散。

四、自动喷水灭火器的维护与检测为确保自动喷水灭火器的正常运行，需要定期进行维护和检测。

包括：1. 定期检查：检查自动喷水灭火器的阀门、管路、喷头等是否正常，防止堵塞或漏水现象。

2. 清洗保养：定期清洗自动喷水灭火器，清除可能的污垢和杂质，保持其灭火效果。

3. 定期试验：定期进行自动喷水灭火器的试验，确保其正常工作，灵敏度和喷洒范围是否符合要求。

结论自动喷水灭火器在建筑物消防系统中起到至关重要的作用。

通过了解自动喷水灭火器的原理、分类以及安装位置，我们可以更好地理解和应用它们，提高火灾防范和救援能力。

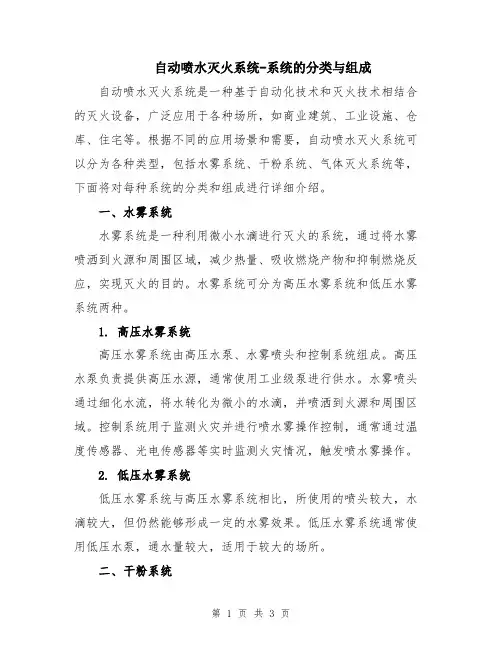

自动喷水灭火系统-系统的分类与组成自动喷水灭火系统是一种基于自动化技术和灭火技术相结合的灭火设备，广泛应用于各种场所，如商业建筑、工业设施、仓库、住宅等。

根据不同的应用场景和需要，自动喷水灭火系统可以分为各种类型，包括水雾系统、干粉系统、气体灭火系统等，下面将对每种系统的分类和组成进行详细介绍。

一、水雾系统水雾系统是一种利用微小水滴进行灭火的系统，通过将水雾喷洒到火源和周围区域，减少热量、吸收燃烧产物和抑制燃烧反应，实现灭火的目的。

水雾系统可分为高压水雾系统和低压水雾系统两种。

1. 高压水雾系统高压水雾系统由高压水泵、水雾喷头和控制系统组成。

高压水泵负责提供高压水源，通常使用工业级泵进行供水。

水雾喷头通过细化水流，将水转化为微小的水滴，并喷洒到火源和周围区域。

控制系统用于监测火灾并进行喷水雾操作控制，通常通过温度传感器、光电传感器等实时监测火灾情况，触发喷水雾操作。

2. 低压水雾系统低压水雾系统与高压水雾系统相比，所使用的喷头较大，水滴较大，但仍然能够形成一定的水雾效果。

低压水雾系统通常使用低压水泵，通水量较大，适用于较大的场所。

二、干粉系统干粉系统是一种利用干粉剂进行灭火的系统，通过干粉剂的喷洒，抑制火源的燃烧反应，实现灭火的目的。

干粉系统可分为固定式干粉系统和便携式干粉系统两种。

1. 固定式干粉系统固定式干粉系统的主要组成部分包括干粉罐、喷头、控制系统和供电系统。

干粉罐负责储存干粉剂，通常使用压力容器进行储存。

喷头通过可控的喷雾装置将干粉剂喷洒到火源和周围区域。

控制系统用于监测火灾并进行干粉喷洒操作控制，通常通过火灾探测器、手动控制按钮等实时监测火灾情况，触发干粉喷洒。

2. 便携式干粉系统便携式干粉系统是一种携带便利的小型灭火设备，常用于个人防灭火和小型火灾的扑灭。

便携式干粉系统通常由干粉罐、压力装置、喷头和手动控制装置等组成。

三、气体灭火系统气体灭火系统是一种利用无色、无味的气体将氧气从火源中抽走，从而达到灭火效果的系统。

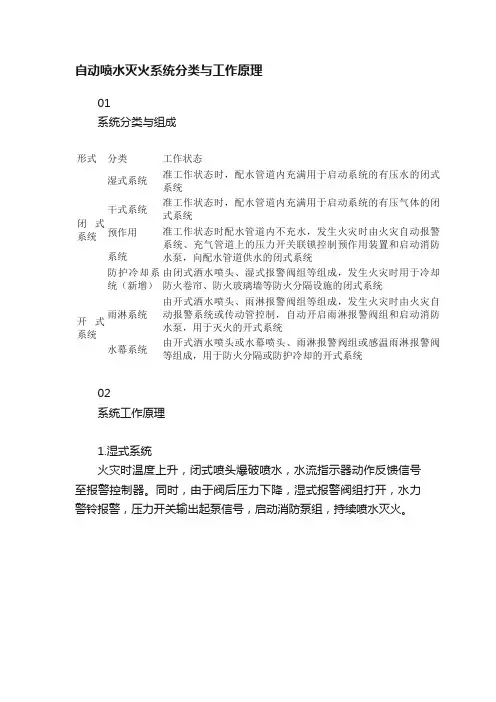

自动喷水灭火系统分类与工作原理01系统分类与组成形式分类工作状态闭式系统湿式系统准工作状态时，配水管道内充满用于启动系统的有压水的闭式系统干式系统准工作状态时，配水管道内充满用于启动系统的有压气体的闭式系统预作用系统准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统防护冷却系统（新增）由闭式洒水喷头、湿式报警阀组等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的闭式系统开式系统雨淋系统由开式洒水喷头、雨淋报警阀组等组成，发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动消防水泵，用于灭火的开式系统水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，用于防火分隔或防护冷却的开式系统02系统工作原理1.湿式系统火灾时温度上升，闭式喷头爆破喷水，水流指示器动作反馈信号至报警控制器。

同时，由于阀后压力下降，湿式报警阀组打开，水力警铃报警，压力开关输出起泵信号，启动消防泵组，持续喷水灭火。

图1 湿式系统工作流程图图2.a 湿式报警阀伺应状态图2.b湿式报警阀工作状态2.干式系统火灾时温度上升，闭式喷头爆破，加速器动作排气，水流指示器动作反馈信号至报警控制器，同时，由于阀后压力下降，干式报警阀组打开，水力警铃报警，压力开关输出起泵信号，启动消防泵组，持续喷水灭火。

3.预作用系统火灾时，由火灾自动报警系统自动开启雨淋报警阀，配水管道开始排气充水，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。

4.雨淋系统火灾时，由火灾自动报警系统或传动管自动控制开启雨淋报警阀和供水泵，向系统管网供水，开式喷头喷水。

5.水幕系统火灾时，由火灾自动报警系统联动开启雨淋报警阀组和供水泵，向系统管网和喷头供水。

03系统适用范围（自动喷水灭火系统设计规范GB 50084-2017第 4.2节）系统名称适用范围湿式系统环境温度不低于4℃且不高于70℃的场所干式系统环境温度低于4℃或高于70℃的场所预作用系统1.系统处于准工作状态时严禁误喷的场所2.系统处于准工作状态时严禁管道充水的场所3.用于替代干式系统的场所雨淋系统1.火灾的水平蔓延速度快、闭式洒水喷头的开放不能及时使喷水有效覆盖着火区域的场所2.设置场所的净空高度超过本规范第6.1.1条的规定，且必须迅速扑救初期火灾的场所3.火灾危险等级为严重危险级II级的场所（火灾危险等级分类参见本规范附录A）水幕系统适用于局部防火分隔处，不具备直接灭火能力请大家耐心等待成绩查询通知，小编会第一时间通知大家的。

自动喷水灭火系统的工作原理与适用范围自动喷水灭火系统是一种常见的灭火设备，通过使用水等灭火介质进行灭火，可以快速有效地控制和扑灭火灾。

下面将详细介绍自动喷水灭火系统的工作原理和适用范围。

一、工作原理自动喷水灭火系统的工作原理主要包括四个方面，即感应、探测、报警和喷射。

1. 感应：自动喷水灭火系统中设置有灵敏的感应器，一般采用光电、烟雾、温度和热像等感应技术。

当火灾发生时，这些感应器可以通过感应到的火灾信号，及时启动喷水灭火系统。

2. 探测：自动喷水灭火系统中的探测器可以根据火灾产生的热量、烟尘和光线等变化来检测是否发生火灾。

当探测器检测到火灾信号时，会向中控室或报警器发送信号，以便启动喷水灭火系统。

3. 报警：自动喷水灭火系统会通过声音、光线或电话等方式向人员发出火灾报警信号，提醒人员进行疏散和灭火。

同时，自动喷水灭火系统还可以与消防报警系统和消防控制室等联动，以实现更加快速和有效的灭火。

4. 喷射：当自动喷水灭火系统接收到火灾信号后，会立即开始喷射出大量的水雾或水箭，通过对火源的直接冲击和降温，将火势控制在较小的范围内，并最终将火灾扑灭。

二、适用范围自动喷水灭火系统适用于各种不同的场所和情况，可以有效预防和控制火灾，保护人员生命财产安全。

以下是自动喷水灭火系统适用的一些典型场所和情况：1. 工厂和仓库：自动喷水灭火系统可以广泛应用于工厂和仓库等大型建筑物内部，对于火灾的检测和控制有很高的灵敏度和准确性，可以及时发现和扑灭火灾，防止火灾蔓延和事故扩大。

2. 商业建筑和办公楼：自动喷水灭火系统可以应用于商业建筑和办公楼等人员密集的场所，通过对火源进行及时和有效的灭火，保护人员的生命安全，减少灾害损失。

3. 公共设施和交通运输：自动喷水灭火系统还可以用于公共设施和交通运输领域，比如地铁、机场、火车站、停车场等，可以在火灾发生时迅速控制和扑灭火灾，保障公众的安全。

4. 电力设备和通信基站：自动喷水灭火系统可以在电力设备和通信基站等重要设施中使用，及时检测和控制火灾，防止一旦火灾发生造成的严重事故。

自动喷水灭火系统的工作原理与适用范围模版1. 简介自动喷水灭火系统是一种常见的灭火设备，通过自动感应火灾并释放水流来灭火。

该系统适用于各种类型的火灾，包括建筑物、车辆和工业设施等。

其工作原理依靠感应器、管道系统和水源等组成部分。

2. 工作原理2.1感应器的作用自动喷水灭火系统的感应器是系统中最重要的部分之一。

感应器可以监测火灾的存在，并在检测到火灾时触发喷水系统。

感应器可根据不同的火灾类型进行感应，并及时发出信号以触发灭火系统，确保系统能够快速响应火灾。

2.2 管道系统的功能自动喷水灭火系统通过管道系统将水流输送到火灾现场。

管道系统由主管道和支管道组成。

主管道负责从水源输送水流，而支管道负责将水流输送到火灾现场的各个喷头。

管道系统还可以配备自动阀门，以确保水流在火灾发生时能够立即释放。

2.3 水源的选择自动喷水灭火系统需要一个可靠的水源来提供足够的水流。

水源可以是市政自来水、消防水池或其他储水设备。

系统需要根据火灾规模和所需的水流量来选择合适的水源。

3. 适用范围自动喷水灭火系统适用于各种类型的火灾，包括但不限于以下情况：3.1 建筑物火灾自动喷水灭火系统在各类建筑物中都得到广泛应用。

例如，办公楼、商场、酒店和住宅等建筑物都可以安装自动喷水灭火系统来提供火灾灭火保护。

3.2 工业设施火灾工业设施常常面临各种不同类型的火灾风险，如电气设备火灾、化学品泄漏火灾等。

自动喷水灭火系统可以根据具体需求进行设计和安装，以满足工业设施的特殊需求。

3.3 车辆火灾自动喷水灭火系统也适用于车辆火灾。

例如，地铁、火车、公交车和私家车等都可以安装自动喷水灭火系统来提供灭火保护。

3.4 特殊环境火灾自动喷水灭火系统还可以用于特殊环境下的火灾防护，例如油罐、油库和石化厂等。

对于这些有特殊火灾风险的环境，自动喷水灭火系统可以及时探测并采取灭火措施，减少火灾对环境和人员的伤害。

4. 总结自动喷水灭火系统的工作原理是通过感应器监测火灾并触发喷水系统，利用管道系统将水流输送到火灾现场来进行灭火。

自动喷水灭火系统的组成与分类自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

一、湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。

（一）湿式系统的工作原理湿式自动喷水灭火系统，一般包括：闭式喷头、管道系统、湿式报警阀组和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致水源上方的喷头开启、出水、管网压力下降，报警阀阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，消防控制室接到信号，启动水泵供水。

(二)系统的适用范围和使用要求1．适应范围湿式自动喷水灭火系统在国内外安装使用已有100多年历史了，有较丰富的设计安装和管理经验，系统的可靠性好。

在环境温度不低于4℃、不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可采用这种系统。

2．系统特点湿式自动喷水灭火系统主要有以下一些特点：(1)结构简单，使用可靠湿式自动喷水灭火系统与其它自动喷水灭火系统比较，结构最简单，仅需湿式报警阀、喷头和必要的供水设施便可工作，系统充水后管理简单易行。

精心整理自动喷水灭火系统按其保护对象可分为:洒水系统，雨淋系统，水幕系统，水喷雾系统四种类型。

其中洒水系统又可以分为湿式系统、干式系统、干湿式系统和预作用系统。

目前.我国普遍使用洒水系统中的湿式系统、干式系统、预作用系统以及雨淋系统、水幕系统。

(1)干喷水灭火系统的组成。

干式喷水灭火系统是由闭式咬头、管道系统、干式报竹闷、充气设备供水设施等组成。

(2)干式自动喷水灭火系统的特点及使用范困。

干式自动喷水灭火系统在干式报警阀前的管道内充有压力水，报普闷后的管道内充以压力气体(空气或氮气)。

由于干式自动喷水灭火系统内平时投有水.适用于环挽砚度低于4C成高于兀℃的场所。

精心整理
但因该无塔供水系统在启动过程中增加了排水和充气两个环节.廷缓了喷头出水的时间。

干式喷水灭火系统管网容积不宜超过1500L.当设有排气装钱时.不宜超过3000L.
(3)干式喷水灭火系统工作程序。

干式喷水灭火系统的工作过程是:火灾发生时。

八类自动喷水灭火系统工作原理及适用范围自动灭火, 自动喷水自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70％以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。
