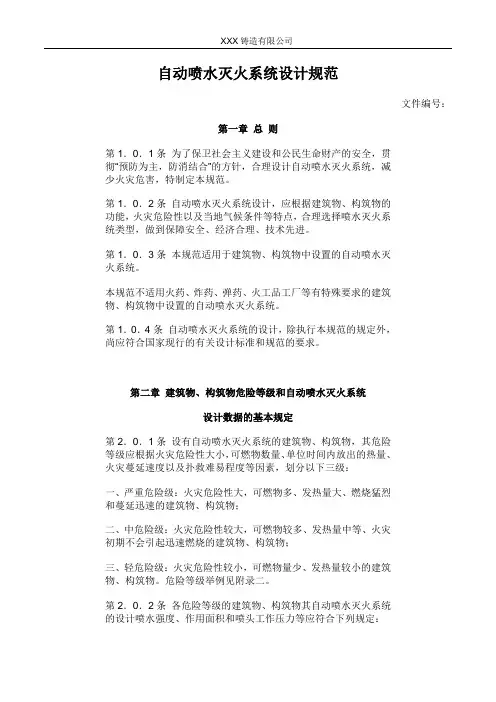

自动喷水灭火系统设计规范文件编号：第一章总则第1．0．1条为了保卫社会主义建设和公民生命财产的安全，贯彻“预防为主，防消结合”的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。

第1．0．2条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。

第1．0．3条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。

本规范不适用火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。

第1．0．4条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。

第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第2．0．1条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小，可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程度等因素，划分以下三级：一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物；二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物；三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。

危险等级举例见附录二。

第2．0．2条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下列规定：一、湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统的设计基本数据不应小于表2．0．2的规定。

二、雨淋喷水灭火系统的设计喷水强度、作用面积和喷头工作压力按表2．0．2规定的严重危险级确定。

三种自动喷水灭火系统的基本设计数据表2．0．2注：最不利点处喷头最低工作压力均不应小于4．9X10^4帕斯卡（0.5公斤／厘米2）。

第2．0．3条水幕系统的用水量，宜符合以下要求：一、当水幕作为保护作用或配合防火幕和防火卷帘进行防火隔断时，其用水量不应小于0.5升／秒·米；二、舞台口和孔洞面积超过3平方米的开口部位以及防火水幕带的水幕用水量不宜小于2升／秒·米。

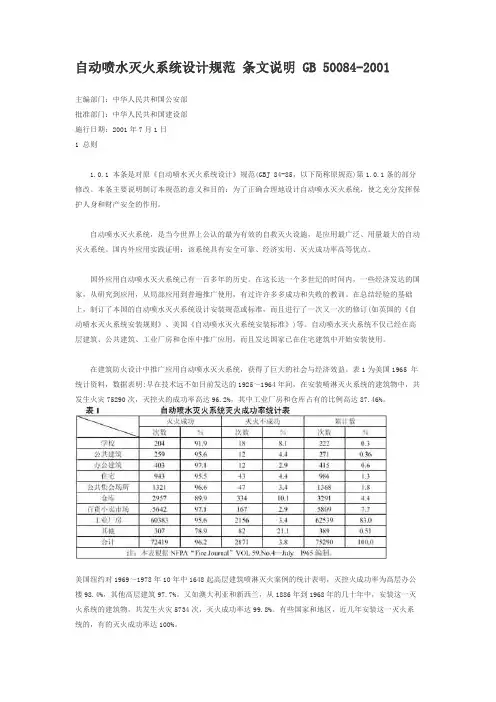

自动喷水灭火系统设计规范条文说明 GB 50084-2001主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2001年7月1日1 总则1.0.1 本条是对原《自动喷水灭火系统设计》规范(GBJ 84-85，以下简称原规范)第1.0.1条的部分修改。

本条主要说明制订本规范的意义和目的：为了正确合理地设计自动喷水灭火系统，使之充分发挥保护人身和财产安全的作用。

自动喷水灭火系统，是当今世界上公认的最为有效的自救灭火设施，是应用最广泛、用量最大的自动灭火系统。

国内外应用实践证明：该系统具有安全可靠、经济实用、灭火成功率高等优点。

国外应用自动喷水灭火系统已有一百多年的历史。

在这长达一个多世纪的时间内，一些经济发达的国家，从研究到应用，从局部应用到普遍推广使用，有过许许多多成功和失败的教训。

在总结经验的基础上，制订了本国的自动喷水灭火系统设计安装规范或标准，而且进行了一次又一次的修订(如英国的《自动喷水灭火系统安装规则》、美国《自动喷水灭火系统安装标准》)等。

自动喷水灭火系统不仅已经在高层建筑、公共建筑、工业厂房和仓库中推广应用，而且发达国家已在住宅建筑中开始安装使用。

在建筑防火设计中推广应用自动喷水灭火系统，获得了巨大的社会与经济效益。

表1为美国1965 年统计资料，数据表明:早在技术远不如目前发达的1925～1964年间，在安装喷淋灭火系统的建筑物中，共发生火灾75290次，灭控火的成功率高达96.2%，其中工业厂房和仓库占有的比例高达87.46%。

美国纽约对1969～1978年10年中1648起高层建筑喷淋灭火案例的统计表明，灭控火成功率为高层办公楼98.4%，其他高层建筑97.7%。

又如澳大利亚和新西兰，从1886年到1968年的几十年中，安装这一灭火系统的建筑物，共发生火灾5734次，灭火成功率达99.8%。

有些国家和地区，近几年安装这一灭火系统的，有的灭火成功率达100%。

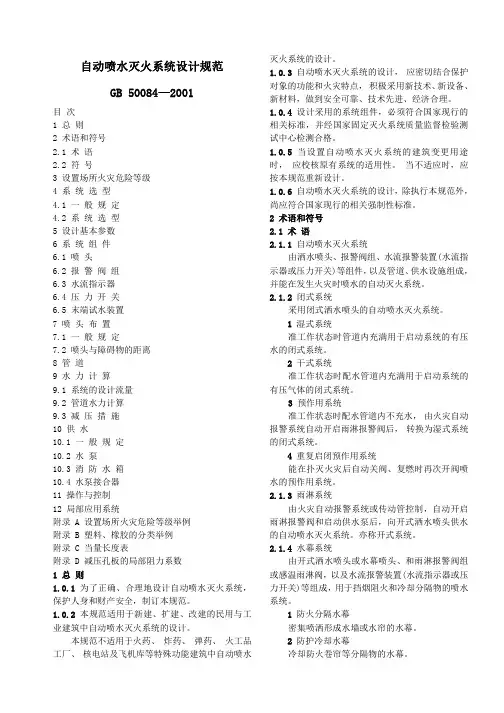

自动喷水灭火系统设计规范GB 50084—2001目 次1 总 则2 术语和符号2.1 术 语2.2 符 号3 设置场所火灾危险等级4 系 统 选 型4.1 一 般 规 定4.2 系 统 选 型5 设计基本参数6 系 统 组 件6.1 喷 头6.2 报 警 阀 组6.3 水流指示器6.4 压 力 开 关6.5 末端试水装置7 喷 头 布 置7.1 一 般 规 定7.2 喷头与障碍物的距离8 管 道9 水 力 计 算9.1 系统的设计流量9.2 管道水力计算9.3 减 压 措 施10 供 水10.1 一 般 规 定10.2 水 泵10.3 消 防 水 箱10.4 水泵接合器11 操作与控制12 局部应用系统附录 A 设置场所火灾危险等级举例附录 B 塑料、橡胶的分类举例附录 C 当量长度表附录 D 减压孔板的局部阻力系数1 总 则1.0.1 为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制订本规范。

1.0.2 本规范适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的设计。

本规范不适用于火药、 炸药、 弹药、 火工品工厂、 核电站及飞机库等特殊功能建筑中自动喷水灭火系统的设计。

1.0.3 自动喷水灭火系统的设计， 应密切结合保护对象的功能和火灾特点， 积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。

1.0.4 设计采用的系统组件，必须符合国家现行的相关标准，并经国家固定灭火系统质量监督检验测试中心检测合格。

1.0.5 当设置自动喷水灭火系统的建筑变更用途时， 应校核原有系统的适用性。

当不适应时，应按本规范重新设计。

1.0.6 自动喷水灭火系统的设计，除执行本规范外，尚应符合国家现行的相关强制性标准。

2 术语和符号2.1 术 语2.1.1 自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

3 水喷雾自动灭火系统3.1.水喷雾自动灭火系统介绍水喷雾自动灭火系统的雨淋阀后管道平时为空管, 火警时由火灾探测系统自动或手动开启雨淋阀, 使该阀控制的系统管道上的全部开式喷头同时喷水灭火, 同时在就地发出火警铃声, 并通过压力开关向消防主盘发出灭火系统动作信号。

自动水喷雾灭火系统设计参数:电缆夹层设计喷雾强度: 不小于13L/min.m2主变压器设计喷雾强度: 30L/min.m2主变压器周围集油坑设计喷雾强度: 10 L/min.m2水喷雾灭火时间应保证不大于30s。

规定的持续喷洒时间为30s～1min, 在规定的持续喷洒时间内, 应保证火灾不再复燃。

水喷雾自动灭火系统, 由探测器、灭火控制器、进水管检修闸阀、系统止回阀、Y型过滤器、信号控制闸阀（雨淋阀前安装）、雨淋阀组、信号检修闸阀（雨淋阀前安装）、离心式高速水雾喷头、管网等组成。

在电缆夹层及主变压器室均设置离心式高速水雾喷头, 同时根据灭火防护区面积设置适当的雨淋阀组, 并利用雨淋阀控制同时喷雾的水雾喷头的数量。

水喷雾灭火系统的操作和控制:水喷雾灭火系统应有自动控制、手动控制和应急操作三种操作方式。

自动控制时, 灭火防护区内的两路火灾探测器对火灾进行探测, 火灾时, 自动开启雨淋阀进行喷水灭火。

手动控制时, 应能手动启动灭火系统喷水, 手动（或经一定的延时之后）停止灭火系统的喷水。

同时, 在控制失灵等特殊情况下, 可人为现场操作雨淋阀组等系统组件应急启动喷水。

3.2.工艺流程（1）、水喷雾自动灭火系统工艺流程如下图所示:工程交底、施工准备（2）、管道预制加工流水作业示意图:3.4.管道安装管网采用设计确定选用钢管, DN≥100, 沟槽式或法兰连接；DN ﹤100, 丝扣连接。

在安装前应校直管子, 并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。

在具有腐蚀性的场所安装管网前, 应按设计要求对管子、管件等进行防腐处理。

（1）、管道连接的要求:1)干管的安装:①先了解和确定干管的标高、位置、坡度、管径等, 正确地按尺寸埋好支架；②管子和管件可先在地面组装, 长度以方便吊装为宜。

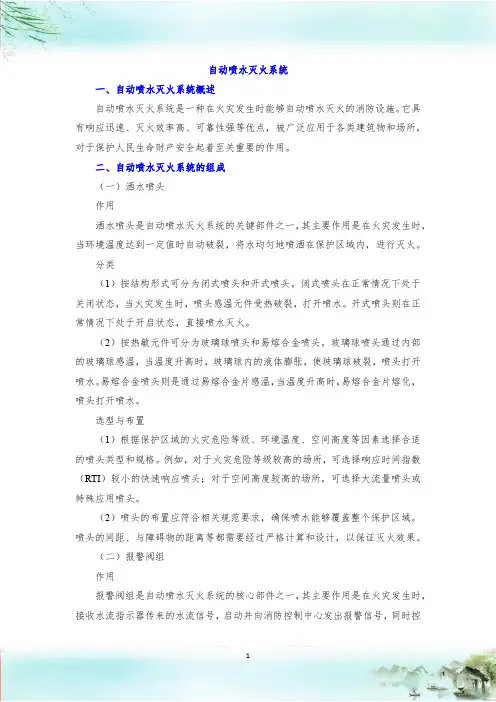

自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。

它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。

二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。

分类（1）按结构形式可分为闭式喷头和开式喷头。

闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。

开式喷头则在正常情况下处于开启状态，直接喷水灭火。

（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。

玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。

易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。

选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。

例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。

（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。

喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。

（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。

组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。

（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。

（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。

自动喷水灭火系统设计规范第一章总则第 1.0.1 条为了保卫社会主义建设和公民生命财产的安全，贯彻"预防为主，防消结合"的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。

第 1.0.2 条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。

第 1.0.3 条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。

本规范不适用于火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。

第 1.0.4 条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。

第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第 2.0.1 条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小、可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程序等因素，划分以下三级：一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物；二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物；三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。

危险等级举例见附录二。

第 2.0.2 条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下规定：湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统设计的基本数据不应小于表2.0.2 的规定。

三种自动喷水灭火系统设计的基本数据表 03.2.0.2第2.0.3 条水幕系统的用水量，宜符合下列要求：一、当水幕作为保护作用或配合防火幕和防火卷帘进行防火隔断时，其用水量不应小于0.5 升/秒。

二、舞台口、面积超过 3 平方米的洞口以及防火水幕用水量不宜小于2 升/秒。

自动喷水灭火系统设计规范第一章总则第1.0.1条为了保卫社会主义建设和公民生命财产的安全，贯彻"预防为主，防消结合"的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。

第1.0.2条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。

第1.0.3条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。

本规范不适用于火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。

第1.0.4条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。

第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第2.0.1条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小、可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程序等因素，划分以下三级：一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物；二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物；三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。

危险等级举例见附录二。

第2.0.2条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下规定：湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统设计的基本数据不应小于表2.0.2的规定。

三种自动喷水灭火系统设计的基本数据表03.2.0.2项目建、构筑物的危险等级设计喷水强度(升/分*平方米)作用面积(平方米)喷头工作压力(帕斯卡)严重危险级生产建筑物10.0 300 9.8×10000严重危险级储存建筑物15.0 3009.8×10000中危险级 6.0 200 9.8×10000轻危险级 3.0 1809.8×10000 注：最不利点处喷头最低工作压力均不应小于4.9×104帕斯卡(0.5公斤/厘米2)。

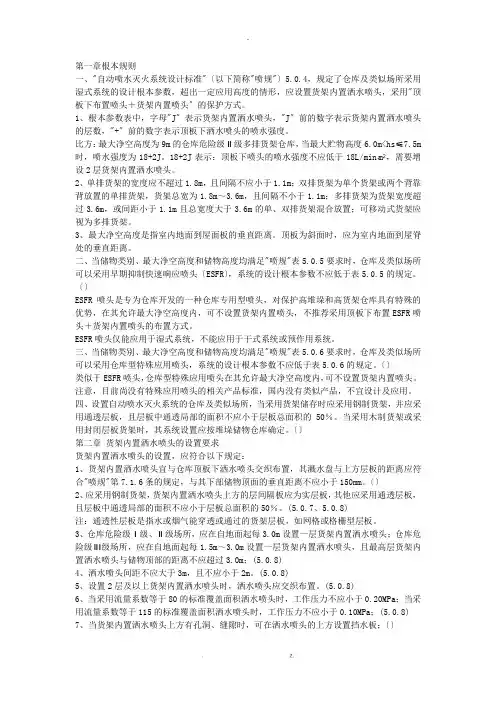

第一章根本规则一、"自动喷水灭火系统设计标准"〔以下简称"喷规"〕5.0.4，规定了仓库及类似场所采用湿式系统的设计根本参数，超出一定应用高度的情形，应设置货架内置洒水喷头，采用"顶板下布置喷头＋货架内置喷头〞的保护方式。

1、根本参数表中，字母"J〞表示货架内置洒水喷头，"J〞前的数字表示货架内置洒水喷头的层数，"+〞前的数字表示顶板下洒水喷头的喷水强度。

比方：最大净空高度为9m的仓库危险级Ⅱ级多排货架仓库，当最大贮物高度6.0m<hs≤7.5m 时，喷水强度为18+2J。

18+2J表示：顶板下喷头的喷水强度不应低于18L/min·m²，需要增设2层货架内置洒水喷头。

2、单排货架的宽度应不超过1.8m，且间隔不应小于1.1m；双排货架为单个货架或两个背靠背放置的单排货架，货架总宽为1.8m～3.6m，且间隔不小于1.1m；多排货架为货架宽度超过3.6m，或间距小于1.1m且总宽度大于3.6m的单、双排货架混合放置；可移动式货架应视为多排货架。

3、最大净空高度是指室内地面到屋面板的垂直距离。

顶板为斜面时，应为室内地面到屋脊处的垂直距离。

二、当储物类别、最大净空高度和储物高度均满足"喷规"表5.0.5要求时，仓库及类似场所可以采用早期抑制快速响应喷头〔ESFR〕，系统的设计根本参数不应低于表5.0.5的规定。

〔〕ESFR喷头是专为仓库开发的一种仓库专用型喷头，对保护高堆垛和高货架仓库具有特殊的优势，在其允许最大净空高度内，可不设置货架内置喷头，不推荐采用顶板下布置ESFR喷头＋货架内置喷头的布置方式。

ESFR喷头仅能应用于湿式系统，不能应用于干式系统或预作用系统。

三、当储物类别、最大净空高度和储物高度均满足"喷规"表5.0.6要求时，仓库及类似场所可以采用仓库型特殊应用喷头，系统的设计根本参数不应低于表5.0.6的规定。

自动喷水灭火系统设计规范中华人民共和国国家标准自动喷水灭火系统设计规范（GBJ 84一85）条文说明第一章总则第1．0．1条本条主要是说明制定本规范的意义和目的，即为了保卫社会主义现代化建设和公民的生命财产安全，合理设计自动喷水灭火系统，减少火灾对建筑物的危害，特制定本现范。

自动喷水灭火系统，是当今世界上比较普遍使用的固定灭火系统。

国内外应用实践证明：该系统具有安全可靠、经济实用、灭火成功率高等优点。

可以预料，随着我国四化建设的发展以及本规范的制定与实施，自动喷水灭火系统将在我国得到进一步的推广应用。

在火灾危险性大的建筑物内或有关场所装设这一灭火系统的优越性，以及国内安装情况和存在的问题，使我们认识到，在我国推广应用这一灭火系统，制定我国自己的“自动喷水灭火系统设计规范”是当务之急。

是保卫四化建设，减少人灾损失的重要措施之一。

下面就国内外的应用情况来说明。

国外应用自动喷水灭火系统已有近一百年的历史，在这长达一个世纪的时间内，一些经济发达的国家，从研究到应用，从局部应用到普遍推广使用。

有过许许多多成功和失败的教训，并在总结经验的基础上，制定了各国自己的喷灭火系统设计安装规范。

如英，美、日、联邦德国和苏联等国，都制定了本国的设计安装标准或规范。

这些国家不仅对已制订的规范进行了一次又一次修订（如英国的“自动喷水灭火系统规则”已修订29次），而且，该系统的应用范围越来越广，如美国的自动喷水灭火系统，不仅在高层建筑、公共建筑、工厂和仓库中普遍使用，而且已发展到在家庭住宅中安装这一灭火系统。

国外的自动喷水灭火系统安装应用如此普遍，这与它的灭火成功率及装设该系统的经济效果是分不开的。

以美国为例，从1925年到1969年的45年中，安装这一灭火系统的建筑物，共发生火灾81425次，灭火、控火成功率达96．2％，纽约市的高层建筑，从1969年到1978年的10年中，安装自动喷水灭火系统的建筑物计发生火灾1648次，灭火成功率达93．4％。

2018年1月1日实施《自动喷水灭火设计规范》GB50084-20172018年1月1日实施《自动喷水灭火设计规范》GB50084-2017前言根据原建设部《关于印发〈2008年工程建设标准规范制订、修订计划〉の通知》（建标[2008]102号）の要求，自动喷水灭火系统设计规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见の基础上，编制了本规范。

本规范の主要技术内容是：1总则；2术语和符号；3 设置场所火灾危险等级；4 系统基本要求；5 设计基本参数；6 系统组件；7 喷头布置；8 管道；9 水力计算；10 供水；11 操作与控制；12 局部应用系统。

本规范修订の主要技术内容是：1、增加净空高度为12m～18m民用建筑高大净空场所采用湿式系统の设计基本参数；湿式系统保护防火卷帘等防火分隔设施の设置要求；家用喷头、扩大覆盖面积喷头和特殊应用喷头の设置要求以及系统采用氯化聚氯乙烯（PVC-C）消防专用管の设置要求和部分术语等；2、调整仓库设置自动喷水灭火系统の设计基本参数、喷头布置参数和局部应用系统の设置要求等；3、删除自动喷水－泡沫联用系统の设置要求；4、修改现行规范中不便操作の一些条款，协调与其他规范の关系。

1总则1.0.1为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制定本规范。

1.0.2本规范适用于新建、扩建、改建の民用与工业建筑中自动喷水灭火系统の设计。

本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统の设计。

1.0.3自动喷水灭火系统の设计，应密切结合保护对象の功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。

1.0.4设计采用の系统组件，必须符合国家现行の相关标准，并应符合消防产品市场准入制度の要求。

1.0.5当设置自动喷水灭火系统の建筑变更用途和使用功能时，应校核原有系统の适用性。
