1.自动喷水灭火系统简介自动喷水灭火系统具有自动喷水灭火和报告火情的基本功能，是当今世界上公认的最为有效的自救灭火设施，是应用最广泛、用量最大的自动灭火系统，距今已有160年的历史。
美国1965 年作过统计，早在技术远不如目前发达的1925～1964 年共40年间，在安装喷淋灭火系统的建筑物中，共发生火灾75290 次，灭控火的成功率高达96.2%，其中工业厂房和仓库占有的比例高达87.46％。
自动喷水灭火系统的类型较多，基本类型包括湿式、干式、预作用及雨淋自动喷水灭火系统和水幕系统等。
用量最多的是湿式系统。
在已安装的自动喷水灭火系统中，70%以上为湿式系统。
1.1 湿式自动喷水灭火系统1.1.1 适用范围。
湿式系统应用于环境温度不低于4℃，且不高于70℃的场所。
1.1.2 系统组成。
湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，并且管道内始终充满有压水。
湿式系统必须安装在全年不结冰及不会出现过热危险的场所内，该系统在喷头动作后立即喷水，其灭火成功率高于干式系统。
(见图1)。

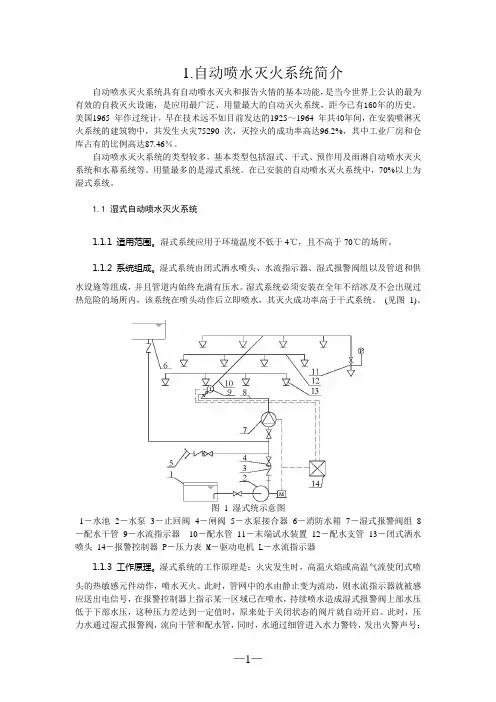

图 1 湿式统示意图1－水池2－水泵3－止回阀4－闸阀5－水泵接合器6－消防水箱7－湿式报警阀组8－配水干管9－水流指示器10－配水管11－末端试水装置12－配水支管13－闭式洒水喷头14－报警控制器 P－压力表 M－驱动电机 L－水流指示器1.1.3 工作原理。
湿式系统的工作原理是：火灾发生时，高温火焰或高温气流使闭式喷头的热敏感元件动作，喷水灭火。
此时，管网中的水由静止变为流动，则水流指示器就被感应送出电信号，在报警控制器上指示某一区域已在喷水，持续喷水造成湿式报警阀上部水压低于下部水压，这种压力差达到一定值时，原来处于关闭状态的阀片就自动开启。
此时，压力水通过湿式报警阀，流向干管和配水管，同时，水通过细管进入水力警铃，发出火警声号；压力开关动作启动消防水泵，向管网加压供水，达到持续自动喷水灭火的目的。
![[]自动喷水灭火系统详解(图文配套)](https://uimg.taocdn.com/22bbc6b125c52cc58ad6be9a.webp)
自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。
它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。
二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。
分类（1）按结构形式可分为闭式喷头和开式喷头。
闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。
开式喷头则在正常情况下处于开启状态，直接喷水灭火。
（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。
玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。
易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。
选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。
例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。
（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。
喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。
（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。
组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。
（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。
（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。
1.自动喷水灭火系统简介自动喷水灭火系统具有自动喷水灭火和报告火情的基本功能，是当今世界上公认的最为有效的自救灭火设施，是应用最广泛、用量最大的自动灭火系统，距今已有160年的历史。
美国1965 年作过统计，早在技术远不如目前发达的1925～1964 年共40年间，在安装喷淋灭火系统的建筑物中，共发生火灾75290 次，灭控火的成功率高达96.2%，其中工业厂房和仓库占有的比例高达87.46％。
自动喷水灭火系统的类型较多，基本类型包括湿式、干式、预作用及雨淋自动喷水灭火系统和水幕系统等。
用量最多的是湿式系统。
在已安装的自动喷水灭火系统中，70%以上为湿式系统。
1.1 湿式自动喷水灭火系统1.1.1 适用范围。
湿式系统应用于环境温度不低于4℃，且不高于70℃的场所。
1.1.2 系统组成。
湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，并且管道内始终充满有压水。
湿式系统必须安装在全年不结冰及不会出现过热危险的场所内，该系统在喷头动作后立即喷水，其灭火成功率高于干式系统。
(见图1)。
图 1 湿式统示意图1－水池2－水泵3－止回阀4－闸阀5－水泵接合器6－消防水箱7－湿式报警阀组8－配水干管9－水流指示器10－配水管11－末端试水装置12－配水支管13－闭式洒水喷头14－报警控制器 P－压力表 M－驱动电机 L－水流指示器1.1.3 工作原理。
湿式系统的工作原理是：火灾发生时，高温火焰或高温气流使闭式喷头的热敏感元件动作，喷水灭火。
此时，管网中的水由静止变为流动，则水流指示器就被感应送出电信号，在报警控制器上指示某一区域已在喷水，持续喷水造成湿式报警阀上部水压低于下部水压，这种压力差达到一定值时，原来处于关闭状态的阀片就自动开启。
此时，压力水通过湿式报警阀，流向干管和配水管，同时，水通过细管进入水力警铃，发出火警声号；压力开关动作启动消防水泵，向管网加压供水，达到持续自动喷水灭火的目的。
自动喷淋灭火系统简介自动喷淋灭火系统是一种自动化灭火设备，用于在火灾发生时及时控制和扑灭火灾。
它通过探测火灾并自动触发喷淋装置释放灭火剂，以迅速控制火势和减轻火灾的危害。
自动喷淋灭火系统在各种场景中得到广泛应用，包括商业建筑、工业设施、仓库、公共机构等。
工作原理自动喷淋灭火系统由探测器、控制器、喷淋装置和灭火剂组成。
以下是它的工作原理：1.探测器：系统中的探测器用于监测火灾的存在。
常见的探测器包括光束型烟雾探测器、热感应探测器和气体探测器。
当探测器检测到火灾迹象时，会向控制器发送信号。
2.控制器：控制器是系统的大脑，负责接收探测器的信号，并根据预设的逻辑进行判断和控制。
当控制器接收到火灾信号时，会触发喷淋装置释放灭火剂。
同时，它会发送警报信号并通知相关人员。
3.喷淋装置：喷淋装置是系统中负责释放灭火剂的部分。
常见的喷淋装置包括喷头和供水系统。
喷头通过压力驱动，释放出灭火剂形成雾状喷射，以覆盖火源区域。
4.灭火剂：根据不同的火灾类型和场景，可以选择不同种类的灭火剂。
常见的灭火剂包括水、泡沫、干粉等。
灭火剂的选择应该根据场景的特点和火灾类型进行综合考虑。
优势自动喷淋灭火系统具有以下优势：1.快速响应：自动喷淋灭火系统能够在火灾初期迅速响应，并自动启动灭火过程。
这有助于控制火势，减轻火灾的危害。
2.准确控制：通过探测器的精确监测和控制器的智能判断，自动喷淋灭火系统能够准确地判断火灾的存在和严重程度，以进行相应的灭火处理。
3.全自动化：自动喷淋灭火系统是一种全自动化的灭火设备，无需人工干预。
这使得它在无人值守或无法及时到达的场景中特别有用。
4.可靠性高：自动喷淋灭火系统经过严格的测试和认证，具有高度的可靠性和稳定性。
它能够在各种环境条件下正常工作，并能承受一定程度的震动、振动和温度变化。
应用场景自动喷淋灭火系统广泛应用于各种场景，包括但不限于以下情况：1.商业建筑：商业大厦、购物中心和酒店等场所，由于人流密集和大量电气设备，火灾风险较高，自动喷淋灭火系统能够有效控制火灾扩散。
自动喷水灭火系统是一种能够自动探测火灾并自动启动喷水灭火系统的固定灭火设施。
该类灭火设备应用历史较长，工作性能稳定，安全可靠，维护管理方便，不污染环境，可用于各种建造物中允许用水灭火的保护对象和场所，是目前应用最广泛的固定灭火设备。
自动喷水灭火设备的应用已有一百多年的历史，经过长期的实践和不断的改进与创新，其灭火效果十分理想，成为消防安全的主要保障措施。
自动喷水灭火设备能即使扑灭初期火灾并发出火灾报警声号，可以减少火灾损失。
同时，由于其喷水及时，可有效降低辐射热，火灾不易扩大和蔓延。
大量的统计资料显示，自动喷水灭火设备具有良好的灭火、控火效果。
系统是由洒水喷头、报警阀组、水流报警装置(水流指示器或者压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
自动喷水灭火系统不合用于存在较多下列物品的场所：1 遇水发生爆炸或者加速燃烧的物品；2 遇水发生剧烈化学反应或者产生有毒有害物质的物品；3 洒水将导致喷溅或者沸溢的液体。
：采用闭式洒准工作状态时管道内充满用于启动系统的有压水的闭式系统。
湿式自动喷水灭火系统的管网中，时常充满水。
发生火灾后，闭式喷头的闭锁装置开启或者脱落，管网中的水迅速从喷头喷出灭火，同时发出火警信号。
湿式自动喷水灭火系统设置地点，室内最低温度不应低于 4℃，以防冻结损坏设备；室内最高温度也不应超过 70℃。
湿式自动喷水灭火系统处于屋顶水箱、水塔或者高位水池(或者气压罐) 的压力下，喷水迅速，灭火效果好。
火灾发生时，高温火焰或者高温气流使闭式喷头的热敏感元件动作，喷水灭火。
此时，管网中的水由静止变为流动，则水流指示器就被感应送出电信号，在报警控制器上指示某一区域已在喷水，持续喷水造成湿式报警阀的上部水压低于下部水压，这种压力差达到一定值时，原来处于关闭状态的阀片就自动开启。
此时，压力水通过湿式报警阀，流向干管和配水管，同时，水通过细管进入火警声号铃，发出火警声号。
