第二讲自动喷水灭火系统

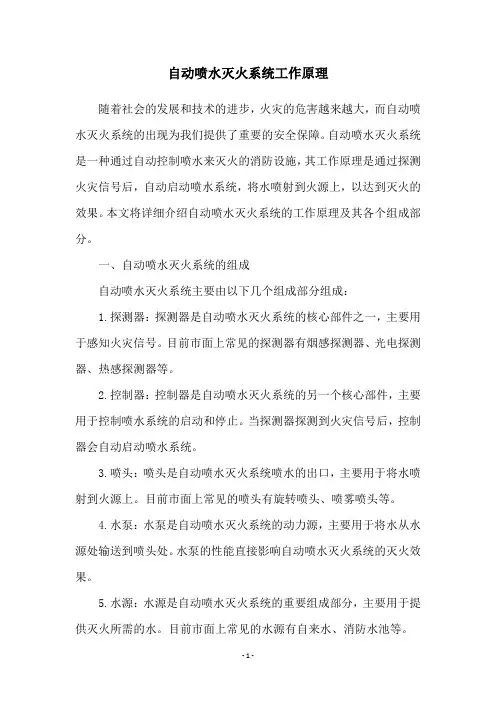

自动喷水灭火系统工作原理随着社会的发展和技术的进步，火灾的危害越来越大，而自动喷水灭火系统的出现为我们提供了重要的安全保障。

自动喷水灭火系统是一种通过自动控制喷水来灭火的消防设施，其工作原理是通过探测火灾信号后，自动启动喷水系统，将水喷射到火源上，以达到灭火的效果。

本文将详细介绍自动喷水灭火系统的工作原理及其各个组成部分。

一、自动喷水灭火系统的组成自动喷水灭火系统主要由以下几个组成部分组成：1.探测器：探测器是自动喷水灭火系统的核心部件之一，主要用于感知火灾信号。

目前市面上常见的探测器有烟感探测器、光电探测器、热感探测器等。

2.控制器：控制器是自动喷水灭火系统的另一个核心部件，主要用于控制喷水系统的启动和停止。

当探测器探测到火灾信号后，控制器会自动启动喷水系统。

3.喷头：喷头是自动喷水灭火系统喷水的出口，主要用于将水喷射到火源上。

目前市面上常见的喷头有旋转喷头、喷雾喷头等。

4.水泵：水泵是自动喷水灭火系统的动力源，主要用于将水从水源处输送到喷头处。

水泵的性能直接影响自动喷水灭火系统的灭火效果。

5.水源：水源是自动喷水灭火系统的重要组成部分，主要用于提供灭火所需的水。

目前市面上常见的水源有自来水、消防水池等。

二、自动喷水灭火系统的工作原理自动喷水灭火系统的工作原理可以分为以下几个步骤：1.探测火灾信号：当火灾发生时，探测器会感知到火灾信号，并将信号传输到控制器。

2.启动喷水系统：控制器接收到火灾信号后，会自动启动喷水系统。

此时，水泵会开始工作，将水从水源处输送到喷头处。

3.喷水灭火：喷头开始喷水，并将水喷射到火源上。

由于水的冷却和吸热能力，可以有效地降低火源的温度，从而达到灭火的效果。

4.停止喷水：当火灾得到有效控制后，控制器会自动停止喷水系统的工作。

此时，灭火任务完成。

三、自动喷水灭火系统的应用自动喷水灭火系统广泛应用于各种场所，如商场、酒店、医院、学校、办公楼等。

其主要优点包括：1.灭火效果好：自动喷水灭火系统可以迅速控制火灾，并有效地灭火。

消防知识之二：什么是自动喷水灭火系统什么是自动喷水灭火系统自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

一、湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。

（一）湿式系统的工作原理湿式自动喷水灭火系统，一般包括：闭式喷头、管道系统、湿式报警阀组和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致水源上方的喷头开启、出水、管网压力下降，报警阀阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，消防控制室接到信号，启动水泵供水。

(二)系统的适用范围和使用要求1．适应范围湿式自动喷水灭火系统在国内外安装使用已有100多年历史了，有较丰富的设计安装和管理经验，系统的可靠性好。

在环境温度不低于4℃、不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可采用这种系统。

2．系统特点湿式自动喷水灭火系统主要有以下一些特点：(1)结构简单，使用可靠湿式自动喷水灭火系统与其它自动喷水灭火系统比较，结构最简单，仅需湿式报警阀、喷头和必要的供水设施便可工作，系统充水后管理简单易行。

自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。

它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。

二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。

分类（1）按结构形式可分为闭式喷头和开式喷头。

闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。

开式喷头则在正常情况下处于开启状态，直接喷水灭火。

（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。

玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。

易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。

选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。

例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。

（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。

喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。

（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。

组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。

（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。

（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。

自动喷水灭火系统工作原理
自动喷水灭火系统一般由控制器、水源、管路和喷头组成。

其工作原理如下：
1. 感应器：自动喷水灭火系统通常配备有感应器，可根据烟雾、火焰、温度变化等信号来探测火灾的发生。

感应器可以是光电感应器、红外线感应器、温度感应器等。

2. 控制器：当感应器检测到火灾信号时，控制器会接收到信号，触发灭火系统的工作。

控制器通常会经过一段延迟时间后才启动喷水装置，以排除误报信号。

3. 水源：自动喷水灭火系统的水源通常是通过与城市供水系统相连或设置特殊的水箱和水泵实现。

水源会提供足够的水压和流量，以确保灭火系统的正常运行。

4. 管路：喷水系统的管路一般由耐高压、耐腐蚀的材料制成。

管路连接水源和喷头，通过压力将水送到喷头，以实现喷水灭火的目的。

5. 喷头：喷头是自动喷水灭火系统的关键部件。

它们通常设置在被保护区域的天花板或墙壁上，通过喷洒大量的水雾或水流来降低火灾的热量和熄灭火焰。

当控制器接收到火灾信号时，它会打开供水阀门，水源通过管路流向喷头。

喷头喷洒出的水雾或水流会降低火灾区域的温度，
控制火势的扩散，并最终将火灭灭。

此外，喷洒的水还可将有害气体稀释，减少烟雾和有毒气体对人体的危害。

第二节自动喷水干式系统灭火系统1. 概述GB50084－2001《自动喷水灭火系统设计规范》定义：干式系统由闭式洒水喷头、水流指示器、干式报警阀组、空气维持装置以及管道和供水设施等组成，准工作状态时配水管充满用于启动系统的有压气体的闭式系统。

2. 结构组成系统各部件说明3. 工作原理3.1伺应状态干式报警系统由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水压力，配水管充以压缩空气。

因为干式报警阀阀瓣与气体接触的面积是与水接触面积的数倍，所以用比供水侧压力低得多的充气压力即可克服水压的开启力，将阀门封闭住。

且无水通过阀瓣组件下游系统侧任何出口流出。

3.2工作状态系统保护区域内的室温由于火灾或其它突发原因升高，直至闭式喷头热敏感元件玻璃球炸裂而使喷头开启压力气体释放，系统管网气压迅速降低，直至气体压力不足以克服下腔水压，压力水顶开阀瓣，使阀瓣打开（干式报警阀开启），其中一路压力水通过配水立管，配水干管、配水管、配水支管流向洒水喷头，对保护区洒水灭火，水流指示器报告起火区域；另一路压力水，由报警阀的报警管路通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头将供水按不低于设计规定的喷水强度均匀喷洒，实施灭火。

为了保证扑灭初期火灾的效果，喷头开放后，要求在持续喷水时间内连续喷水。

干式系统工作原理方框图如下图所示。

4. 适用范围干式系统，在伺应状态管道内不充水，而充有压力气体，适用于有冰冻危险和由于环境温度过高使管道中的水可能汽化的场所的消防保护。

GB50084－2001规定“环境温度低于4℃，或高于70℃的场所应采用干式系统。

”同时在对水渍会造成严重损失的场所也可采用干式系统，实施消防保护。

自动喷水灭火雨淋系统不适用以下场所：①存有遇水发生爆炸或加速燃烧的物品的场所；②存有遇水发生剧烈化学反应或产生有毒有害物质的物品的场所；③存有洒水将导致喷溅或沸溢的液体的场所；④露天场所。
