数控机床维修技术

数控技术专业数控机床维护与维修教案范本引言：数控技术作为现代制造业的核心技术之一，对于提高生产效率和加工精度具有重要意义。

而数控机床作为数控技术的应用载体，承担着实现加工自动化的重要任务。

然而，数控机床的长期运行不仅需要合理的维护保养，还需要及时的故障排除和维修工作。

因此，本教案旨在通过探讨数控机床维护与维修的相关知识，提供一套完整的教学方案，以培养学生的专业技能和实践能力。

一、教学目标1.了解数控机床的基本结构和工作原理；2.掌握数控机床的常见故障及排除方法；3.掌握数控机床的日常维护保养技巧；4.提高学生对数控机床维护与维修的实际操作能力。

二、教学内容1.数控机床基本结构和工作原理（1）数控机床的组成部分（2）数控机床的功能和特点（3）数控机床的工作原理2.数控机床常见故障及排除方法（1）机床运行故障的分类（2）常见故障现象和原因（3）故障排除的方法和步骤3.数控机床的日常维护保养技巧（1）数控机床的日常保养计划（2）润滑系统的维护与保养（3）电气元件的检修和更换（4）机床各部位的清洁和防护4.数控机床维护与维修的实践操作（1）故障排除案例分析（2）机床维修实训操作（3）机床维护保养实践三、教学方法1.理论授课：通过PPT展示和讲解，介绍数控机床的基本知识和工作原理。

2.案例分析：针对常见故障和故障现象，进行案例分析和讨论，引导学生分析和解决问题。

3.实验操作：提供实验平台，让学生亲自操作数控机床进行故障排除和维护保养的实践。

四、教学评估1.课堂测验：通过开展小型测验，检验学生对于数控机床维护与维修知识的掌握程度。

2.实践操作评估：对学生在实验操作环节的表现进行评估，包括操作流程的熟练程度和故障排除的准确性。

五、教学资源1.教材：数控机床维护与维修教材。

2.实验设备及工具：数控机床实验平台、各类工具等。

六、教学进度安排本课程共分为10个教学小时，具体安排如下：第一周：- 数控机床基本结构和工作原理（2小时）第二周：- 数控机床常见故障及排除方法（2小时）第三周：- 数控机床的日常维护保养技巧（2小时）第四周：- 数控机床维护与维修的实践操作（4小时）七、教学总结通过本教案的实施，学生将能够初步掌握数控机床维护与维修的基本知识和技能。

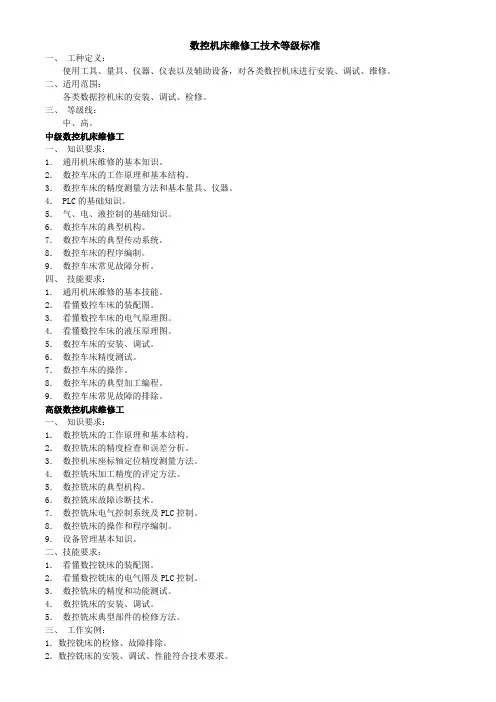

数控机床维修工技术等级标准一、工种定义：使用工具、量具、仪器、仪表以及辅助设备，对各类数控机床进行安装、调试、维修。

二、适用范围：各类数据控机床的安装、调试、检修。

三、等级线：中、高。

中级数控机床维修工一、知识要求：1．通用机床维修的基本知识。

2．数控车床的工作原理和基本结构。

3．数控车床的精度测量方法和基本量具、仪器。

4． PLC的基础知识。

5．气、电、液控制的基础知识。

6．数控车床的典型机构。

7．数控车床的典型传动系统。

8．数控车床的程序编制。

9．数控车床常见故障分析。

四、技能要求：1．通用机床维修的基本技能。

2．看懂数控车床的装配图。

3．看懂数控车床的电气原理图。

4．看懂数控车床的液压原理图。

5．数控车床的安装、调试。

6．数控车床精度测试。

7．数控车床的操作。

8．数控车床的典型加工编程。

9．数控车床常见故障的排除。

高级数控机床维修工一、知识要求：1．数控铣床的工作原理和基本结构。

2．数控铣床的精度检查和误差分析。

3．数控机床座标轴定位精度测量方法。

4．数控铣床加工精度的评定方法。

5．数控铣床的典型机构。

6．数控铣床故障诊断技术。

7．数控铣床电气控制系统及PLC控制。

8．数控铣床的操作和程序编制。

9．设备管理基本知识。

二、技能要求：1．看懂数控铣床的装配图。

2．看懂数控铣床的电气图及PLC控制。

3．数控铣床的精度和功能测试。

4．数控铣床的安装、调试。

5．数控铣床典型部件的检修方法。

三、工作实例：1．数控铣床的检修、故障排除。

2．数控铣床的安装、调试、性能符合技术要求。

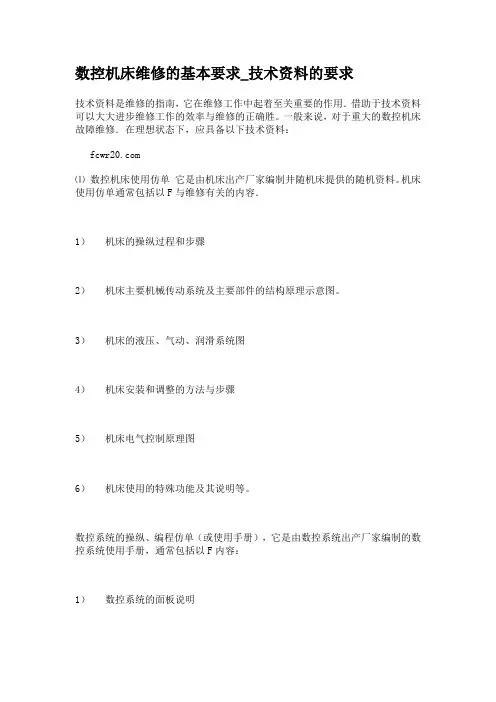

数控机床维修的基本要求_技术资料的要求技术资料是维修的指南，它在维修工作中起着至关重要的作用．借助于技术资料可以大大进步维修工作的效率与维修的正确胜。

一般来说，对于重大的数控机床故障维修．在理想状态下，应具备以下技术资料：⑴ 数控机床使用仿单它是由机床出产厂家编制井随机床提供的随机资料。

机床使用仿单通常包括以F与维修有关的内容．1）机床的操纵过程和步骤2）机床主要机械传动系统及主要部件的结构原理示意图。

3）机床的液压、气动、润滑系统图4）机床安装和调整的方法与步骤5）机床电气控制原理图6）机床使用的特殊功能及其说明等。

数控系统的操纵、编程仿单（或使用手册），它是由数控系统出产厂家编制的数控系统使用手册，通常包括以F内容：1）数控系统的面板说明2）数控系统的详细操纵步骤（包括手动，自动、试运行等方式的操纵步骤．以及程序、参数等的输入、编纂、设置和显示方法）。

3）加工程序以及输入格局，程序的编制方法，各指令的基本格局以及所代表的意义等．在部门系统中它还可能包括系统调试、维修用的大量信息，如：“机床参数“的说明、报警的显不及处理方法、以及系统的连接图等。

它是维修数控系统与操纵机床中必需参考的技术资料之一。

⑶ PLC程序清单它是机床厂根据机床的详细控制要求设计、编制的机床控制软件，PLC 程序中包含了机床动作的执行过程，以及执步履作所需的前提，它表明了指令信号、检测元件与执行元件之间的全部逻辑关系。

借助 PLC 程序，维修职员可以迅速找到故障原因，它是数控机床维修过程中使用最多、最重要的资料在某些系统（如FANUC系统、SIEMENS802D等）中，利用数控系统的显示器可以直接对PLC程序提高履态检测和观察，它为维修提供了极大的便利，因此，在维修中定要纯熟把握这方面的操纵和使用技能⑷ 机床参数清单它是由机床出产厂根据机床的实际情况，对数控系统进行的设置与调整。

机床参数是系统与机床之间的“桥梁”，它不仅直接决定了系统的配置和功能，而且也关系到机床的动、静态机能和精度因此也是维修机床的重要依据与参考。

数控车床控制技术与机床维修1. 引言数控车床是机械加工领域中的一种重要设备，通过计算机控制来完成零件加工。

数控车床的控制技术和机床的维修是数控车床的两个重要方面。

本文将探讨数控车床控制技术的原理和机床的维修方法。

2. 数控车床控制技术数控车床的控制技术基于计算机数控系统，主要包括硬件控制部分和软件控制部分。

2.1 硬件控制部分硬件控制部分包括数控系统，伺服系统和传感器。

数控系统是整个数控车床控制的核心，它负责接收计算机指令，解析指令，并将指令转换为信号发送给伺服系统和传感器。

伺服系统是用来控制刀具和工件运动的，它接收数控系统发送的信号，通过驱动电机控制刀具和工件的运动。

传感器用来获得加工过程中的信息，如刀具位置、工件尺寸等，以便数控系统做出相应的控制。

2.2 软件控制部分软件控制部分主要包括数控编程和数控操作。

数控编程是将工件加工的要求通过一定的编程语言转化为机床能够识别和执行的指令序列，包括插补计算、速度规划和轨迹生成等。

数控操作是根据加工要求，使用数控系统对数控车床进行操作和监控。

3. 机床维修机床维修是确保数控车床正常运行和保持其性能的重要工作。

机床维修主要包括故障诊断、故障处理和预防性维护等。

3.1 故障诊断当数控车床出现故障时，首先需要进行故障诊断。

故障诊断包括识别故障现象、收集故障信息、分析故障原因和确定故障位置等。

常见的故障类型包括硬件故障和软件故障，如控制系统故障、伺服系统故障、传感器故障等。

3.2 故障处理故障处理是根据故障诊断结果，采取相应的措施修复故障。

对于硬件故障，可以进行零部件更换或修复；对于软件故障，可以进行系统重启或升级。

3.3 预防性维护为了减少故障发生的可能性和延长机床的使用寿命，需要进行定期的预防性维护。

预防性维护包括清洁和润滑机床、紧固螺丝、检查电气连接等。

另外，还需要根据机床的使用情况，定期进行校准和调整。

4. 结论数控车床的控制技术和机床的维修是数控车床运行和保持性能的重要方面。

数控机床典型故障诊断与维修一、数控机床典型故障1. 伺服电机故障：伺服电机是数控机床的主要驱动元件，如伺服电机出现故障，会导致机床无法正常工作。

常见的伺服电机故障包括：电机运行异常、电机发热、电机无法正常启动等。

2. 数控系统故障：数控系统是数控机床的核心，一旦出现故障，会导致整个数控机床无法正常工作。

常见的数控系统故障包括：程序执行错误、操作界面死机、通讯故障等。

3. 传感器故障：传感器在数控机床中起着重要的作用，它能够感知机床状态并将信息反馈到数控系统。

常见的传感器故障包括：传感器信号异常、传感器损坏等。

4. 润滑系统故障：数控机床在工作过程中需要进行润滑，以减少摩擦、降低磨损。

润滑系统故障会导致机床零部件磨损加剧，影响加工精度和机床寿命。

5. 电气元件故障：数控机床中包含大量的电气元件，如断路器、接触器、继电器等。

这些元件一旦出现故障，会直接影响机床的正常运行。

1. 故障现象分析：当数控机床出现故障时，首先要对故障现象进行分析。

包括故障出现的时间、频率、程度等方面，有助于确定故障的性质和范围。

2. 信息收集：通过观察、询问、检测等方式，收集与故障相关的信息，包括数控系统显示的报警信息、机床运行时的异常声音、异味等。

3. 故障检测：根据故障现象和信息收集的结果，对机床进行检测，包括物理检测和电气检测。

物理检测可以发现机床结构的故障，电气检测可以发现电气元件的故障。

4. 故障定位：通过检测结果，确定故障发生的位置和原因，例如伺服电机故障、数控系统故障、传感器故障等。

5. 分析解决方案：根据故障定位结果，分析可能的解决方案，并进行相应的维修或调整。

1. 伺服电机维修：伺服电机故障通常需要专业的维修人员进行处理，首先要对电机进行检测和分析，确定故障原因，然后进行修复或更换。

2. 数控系统维修：数控系统故障可能是软件问题或硬件问题，软件问题可以通过重新设置参数、升级或更换软件来解决，硬件问题则需要更换故障部件。

数控机床维修技术随着工业自动化的不断发展和提高，数控机床在制造业中的地位日益重要，成为工业生产中不可或缺的设备。

数控机床的普及和应用给制造业带来了极大的便利和效益，同时也带来了维修难度的提高，数控机床维修技术因此成为工业维修领域中必不可少的一部分。

数控机床维修技术是指对数控机床进行维修和保养的一系列技术和方法。

由于数控机床的复杂性和灵活性，数控机床维修的技术难度远比传统机床高。

为了达到优质高效的维修目的，需要具备专业的知识和技能，掌握数控机床的工作原理、结构、参数和功能，以及各种常用的维修方法和技巧。

数控机床维修技术的主要内容包括以下几个方面：1.电气维修。

数控机床电气维修是指对数控机床电器及电气部分的维护和保养。

电气维修的主要工作内容包括维修各种电器、保险丝、开关、继电器等，检查电路及各电气元件的连接、状态、熔断器及灯泡的更换，还需要学会正确使用万用表、示波器、电流表等仪器对电路故障进行检测和排除。

2.机械维修。

数控机床机械维修是指对数控机床各机械部分进行的保养和检修。

机械维修的主要内容包括对数控机床机械部分的各种调整、更换；维护和清洁润滑系统、传动系统、导轨及各种机械组件，包括齿轮主轴箱、变速箱、行星齿轮传动系统等。

3.数控系统的维修。

数控机床数控系统维修是指对数控系统各个部分的检修和维护。

数控系统维修的主要内容包括维护RNA纠错系统、调整、检修和更换系统中的各种传感器、气缸、液压系统等。

数控机床维修技术的核心是要掌握各种维修工具和仪器的使用方法，包括示波器、万用表、点检笔、激光拓标仪等。

还要学会正确的维修流程及技术规范，以确保维修过程中的安全可靠。

在实际工作中，也需要注重实践，不断积累经验，并及时更新知识，提高维修技术和水平。

数控机床维修技术的作用和意义已经越来越明显，它可以帮助企业节约成本，提高生产效率，提高产品质量，延长设备寿命。

同时，它也让维修工作更加规范和专业，降低了安全事故发生的概率，保障了工人的生命财产安全。

数控机床操作与维护技术授课教案第一章：数控机床概述1.1 数控机床的定义与发展历程1.2 数控机床的组成与工作原理1.3 数控机床的分类与应用领域1.4 数控机床在我国的发展现状与趋势第二章：数控机床编程基础2.1 数控编程的基本概念与方法2.2 数控机床坐标系及坐标变换2.3 数控编程的基本指令与应用2.4 数控编程中的常用功能指令第三章：数控机床操作与维护基本技能3.1 数控机床操作面板及功能3.2 数控机床手动与自动操作3.3 数控机床加工参数设置与调整3.4 数控机床维护与故障诊断第四章：数控车床操作与加工实例4.1 数控车床操作流程与步骤4.2 数控车床加工工艺分析4.3 数控车床编程实例与操作4.4 数控车床加工中的常见问题与解决方法第五章：数控铣床操作与加工实例5.1 数控铣床操作流程与步骤5.2 数控铣床加工工艺分析5.3 数控铣床编程实例与操作5.4 数控铣床加工中的常见问题与解决方法第六章：数控加工中心操作与加工实例6.1 数控加工中心的特点与分类6.2 数控加工中心操作流程与步骤6.3 数控加工中心加工工艺分析6.4 数控加工中心编程实例与操作第七章：数控电火花线切割操作与维护7.1 数控电火花线切割的工作原理与特点7.2 数控电火花线切割设备组成与操作7.3 数控电火花线切割加工工艺参数设置7.4 数控电火花线切割维护与故障处理第八章：数控机床的精度检测8.1 数控机床精度检测的基本概念与方法8.2 数控机床精度检测设备与仪器8.3 数控机床主要精度参数的检测与调整8.4 提高数控机床精度的措施与方法第九章：数控机床的改装与升级9.1 数控机床改装与升级的意义与目的9.2 数控机床硬件改装与升级技术9.3 数控机床软件改装与升级技术9.4 数控机床改装与升级实例分析第十章：数控机床故障分析与维修10.1 数控机床故障类型与分级10.2 数控机床故障诊断与分析方法10.3 数控机床常见故障案例分析10.4 数控机床维修技巧与注意事项第十一章：数控机床自动化与智能化技术11.1 数控机床自动化的概念与发展趋势11.2 数控机床智能化技术的应用11.3 数控机床故障自诊断与智能维修11.4 数控机床自动化与智能化技术的未来展望第十二章：数控机床的安全与环保12.1 数控机床操作的安全规程与措施12.2 数控机床的安全防护装置与功能12.3 数控机床加工过程中的环保问题12.4 数控机床的绿色制造与可持续发展第十三章：数控机床技术的发展趋势13.1 高速数控机床的技术发展13.2 精密数控机床的技术发展13.3 数控机床网络化与信息化技术13.4 数控机床技术发展的未来预测第十四章：综合练习与实操14.1 数控机床操作与编程的综合练习14.2 数控机床故障诊断与维修的实操练习14.3 数控机床加工工艺与参数调整的实操练习14.4 数控机床自动化与智能化技术的实操练习第十五章：课程总结与拓展学习15.1 数控机床操作与维护技术课程总结15.2 数控机床技术在行业中的应用案例分析15.3 数控机床技术相关的学术研究与发展动态15.4 拓展学习资源与推荐阅读重点和难点解析重点：1. 数控机床的定义、组成、工作原理及分类。

第一章现代数控机床故障诊断与维修技术数控系统是数控机床的核心，数控机床根据功能和性能的要求配置不同的数控系统。

目前，我国数控机床行业占主导地位的数控系统有日本FANUC、德国的SIEMENS等公司的数控系统及相关产品。

本书以FANUC系列为例，探讨数控机床故障诊断与维修方法，使读者掌握现代数控机床维修技术。

1.1 FANUC 0i系列数控系统的特点FANUC数控系统以其高质量、低成本、高性能等特点适用于各种机床，在市场的占有率远远超过其他的数控系统，其中以FANUC公司中档产品0i系列为主要代表。

i代表产品的硬件集成度高，通信功能强，并采用高速矢量控制（HRV 控制），最快的响应时间是62.5us,特别适应加工模具。

现代FANUC系统产品的发展趋势如下图：1-1全功能、可靠性FANUC—OC系列 FANUC-18系统FANUC-OiA系统FANUC-18i FANUC-16i（分离型系统）（一体型系统）FANUC—21i系统 FANUC—OiC图1-1 现代FANUC系统发展趋势0i系列用于中小型加工中心、铣床和车床，车床和铣床的许多有用的CNC 功能包含在一个标准包中提供给用户。

0iC系列数控系统的基本配置如下：･最大控制轴数 4 轴･最大控制主轴电机数 2个･可连接的伺服电机αi S 伺服电机･可连接的主轴电机αi主轴电机･伺服接口 FANUC 串行伺服总线 (FSSB)･显示单元 7.2”单色LCD8.4” /10.4”彩色LCD･简单的操作编程支持工具：MANUAL GUIDE 0i･针对磨床的独特控制功能･以太网功能･数据服务器功能FANUC—16i/18I/21i系列是具有网络接口的超小型CNC，CNC控制单元装在LCD显示器后面，主要功能和特点如下：（1）通过使用高速RISC处理器,可以在进行纳米插补的同时,以适合于机床性能的最佳进给速度进给加工。

（2）超高速伺服串行通信(FSSB) 利用光导纤维将CNC控制单元和多个伺服放大器连接起来的高速串行总线，可以实现高速度的数据通信并减少连接电缆。

浅谈数控机床的故障诊断与维护维修技术Ⅰ、数控机床的认知数控机床(Numerically controlled Machine Too1)采用了计算机数控(computerized Numerical contro1)系统，是集高、精、尖技术于一体，集机、电、光、液于一身的高技术产物，也称为计算机数控机床或CNC机床。

数控机床综合应用了计算机、自动控制、精密测量、现代机械制造和数据通信等多种技术，是机械加工领域中典型的机电一体化设备，数控机床的操作和监控全部在数控单元中完成，它是数控机床的大脑。

数控机床的特点是对加工对象的适应性强，适应模具等产品单件生产的特点，为模具的制造提供了合适的加工方法；加工精度高，具有稳定的加工质量；可进行多坐标的联动，能加工形状复杂的零件；加工零件改变时，一般只需要更改数控程序，可节省生产准备时间；机床本身的精度高、刚性大，可选择有利的加工用量，生产率高（一般为普通机床的3~5倍）；机床自动化程度高，可以减轻劳动强度；有利于生产管理的现代化数控机床使用数字信息与标准代码处理、传递信息，使用了计算机控制方法，为计算机辅助设计、制造及管理一体化奠定了基础；对操作人员的素质要求较高，对维修人员的技术要求更高；可靠性高。

由于它适于多品种，中小批量的复杂零件的加工，所以其在各个行业受到广泛欢迎，在使用方面，也是越来越受到重视。

但由于它是集强、弱电于一体，数字技术控制机械制造的一体化设备，一旦系统的某些部分出现故障，就势必使机床停机，影响生产，所以如何正确维护设备和出现故障时能及时抢修就是保障生产正常进行的关键。

Ⅱ、数控机床的发展趋势当今的市场，国际合作的格局逐渐形成，产品竞争日趋激烈，高效率、高精度加工手段的需求在不断升级，用户的个性化要求日趋强烈，以下是关于个性化发展的几大趋势：①复合化数控机床的功能复合化的发展，其核心是在一台机床上要完成车、铣、钻、攻丝、绞孔和扩孔等多种操作工序，从而提高了机床的效率和加工精度，提高生产的柔性。

数控机床维修
背景
数控机床在现代制造业中扮演着重要角色，它提高了生产效率和产品质量。

然而，数控机床在运行过程中也会遇到各种故障，需要进行及时的维修和保养。

本文将介绍一些常见的数控机床故障及其维修方法。

常见故障及维修方法
1. 电气故障
•故障现象：数控机床突然停机或无法启动。

•维修方法：检查电源是否正常、查看电气连接是否松动、检查控制器和电路板是否受损等。

2. 机械故障
•故障现象：数控机床运行时发出异常噪音或震动。

•维修方法：检查机床零部件是否磨损、润滑油是否充足、传动系统是否故障等。

3. 液压气动故障
•故障现象：数控机床无法完成动作、液压气动系统压力异常。

•维修方法：检查液压气动系统是否漏气、查看压力表是否正常、检查阀门是否堵塞等。

维护保养
•定期清洁数控机床表面和内部零部件。

•定期更换润滑油，保持机床的润滑系统正常运转。

•定期校准数控系统和传感器，确保数控机床的精准性。

结语
数控机床的维修对于保持机床性能和工作效率至关重要。

只有及时发现并解决故障，才能确保数控机床的正常运行。

通过定期维护保养，可以延长机床的使用寿命，提高生产效率，降低故障率。

希望本文对您在数控机床维修方面有所帮助。

数控机床的维护与常见故障分析一、维护方法：1.保持机床的清洁：定期清洁数控机床的内部和外部零部件，清除灰尘、油污等。

使用台垫和防尘罩等装置保护机床免受污染。

2.定期润滑：定期给数控机床的轴承、齿轮和导轨等润滑部位添加润滑油，确保其正常运转和减少磨损。

3.检查电气系统：定期检查数控机床的电气系统，包括电源、电缆和接线是否有损坏或松动现象，以及检查各个电子元件的工作情况。

4.校准系统：定期对数控机床的各个系统进行校准，确保数控程序的准确性和机床的精度。

5.保养刀具：定期对数控机床的刀具进行修整、研磨和更换，以保证其切削性能和寿命。

二、常见故障及解决方法：1.数控系统故障：数控系统是数控机床的核心部件，常见故障包括程序错误、硬件故障和软件故障等。

解决方法是检查程序是否正确，重新输入正确的程序；检查硬件设备是否损坏，修复或更换故障设备；检查软件配置和参数设置，调整或重新安装软件。

2.电气故障：包括电源故障、电机故障和电缆故障等。

解决方法是检查电源输入和输出是否正常，修复或更换故障电源；检查电机的绝缘状况和接线是否正确，修理或更换故障电机；检查电缆的连接是否牢固，修复或更换故障电缆。

3.机械故障：包括导轨磨损、齿轮损坏和传动带松动等。

解决方法是对导轨进行调整或更换；修理或更换损坏的齿轮；紧固松动的传动带或更换磨损的传动带。

4.润滑故障：润滑故障可能导致机床的运转不稳定和零件的磨损。

解决方法是检查润滑系统的工作情况，保证润滑油的供给量符合要求；检查润滑系统的滤芯、滤网等部件是否干净，清洗或更换。

5.气动故障：气动故障可能导致数控机床的气动元件无法正常工作。

解决方法是检查气源的压力是否符合要求，调整或更换压力；检查气动元件的连接和密封是否正常，修理或更换故障元件。

总结：数控机床的维护工作是确保其正常运行的重要保障。

通过定期清洁、润滑和校准，可以延长数控机床的使用寿命。

对于常见故障，及时发现并采取正确的解决方法，可以尽快恢复机床的正常工作。
