数控机床维修的基本知识

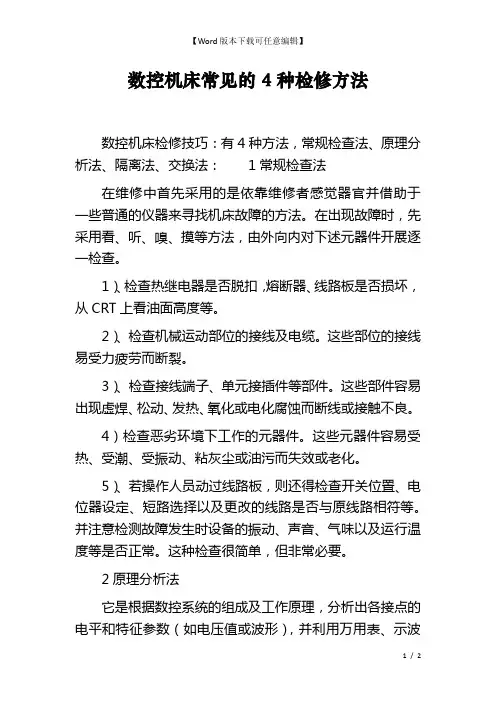

数控机床常见的4种检修方法数控机床检修技巧：有4种方法，常规检查法、原理分析法、隔离法、交换法：1常规检查法在维修中首先采用的是依靠维修者感觉器官并借助于一些普通的仪器来寻找机床故障的方法。

在出现故障时，先采用看、听、嗅、摸等方法，由外向内对下述元器件开展逐一检查。

1）、检查热继电器是否脱扣，熔断器、线路板是否损坏，从CRT上看油面高度等。

2）、检查机械运动部位的接线及电缆。

这些部位的接线易受力疲劳而断裂。

3）、检查接线端子、单元接插件等部件。

这些部件容易出现虚焊、松动、发热、氧化或电化腐蚀而断线或接触不良。

4）检查恶劣环境下工作的元器件。

这些元器件容易受热、受潮、受振动、粘灰尘或油污而失效或老化。

5）、若操作人员动过线路板，则还得检查开关位置、电位器设定、短路选择以及更改的线路是否与原线路相符等。

并注意检测故障发生时设备的振动、声音、气味以及运行温度等是否正常。

这种检查很简单，但非常必要。

2原理分析法它是根据数控系统的组成及工作原理，分析出各接点的电平和特征参数（如电压值或波形），并利用万用表、示波器或逻辑分析仪等设备对其开展测量、分析和比较，进而对故障开展系统检查的一种方法。

要采用这种方法，必须对整个系统的各部分电路均有清楚、深入地了解才行。

“串联”电路发生故障时，所有的元器件和连接线都可能是故障源。

对较长的“串联”电路，可从中间开始向两个方向追踪，直到找到故障单元为止。

3隔离法它是通过将控制电路断开，从而缩小查找故障区域的一种方法。

在机床维修时为了防止故障扩大，需切断某些部件的电源，也经常采用此法。

数控机床反应复杂，在切断某些控制电路时必须考虑到后果，禁止断开保护电路。

4交换法对于两个一样的线路，可以对它们开展部分地交换试验。

但是对数控机床来说，问题就没有这么简单。

交换一个单元，一定要保证该单元所处大环节（即位置控制环）的完整性。

否则，可能会使闭环受到破坏，保护环节失效，积分调节器输入得不到平衡。

数控机床常见故障及维修方法
数控机床的常见故障主要有以下几种：
1. 伺服系统故障：例如伺服电机无法正常运转、伺服驱动器报警等。

维修方法包括检查伺服电机与伺服驱动器的连接、清洁驱动器、校正伺服系统参数等。

2. 主轴系统故障：例如主轴无法启动、主轴转速不稳定等。

维修方法包括检查主轴电机与电源、检查主轴轴承、清洁主轴系统等。

3. 机床进给系统故障：例如进给轴无法移动、进给轴运动不平稳等。

维修方法包括检查进给伺服电机与驱动器、检查进给轴传感器、校正进给系统参数等。

4. 控制系统故障：例如控制面板无法正常启动、控制程序运行错误等。

维修方法包括检查控制系统电源、检查控制面板连接、更新控制软件等。

5. 冷却系统故障：例如水冷系统无法正常工作、冷却液温度过高等。

维修方法包括检查水冷系统管路连接、检查冷却液泵、清洗冷却系统等。

对于以上故障，维修方法一般包括检查连接是否松动、清洁机床内部、更换损坏的零件、重新校正相关参数等。

需要根据具体情况进行判断和处理，对于复杂的故障，建议请专业技术人员进行维修。

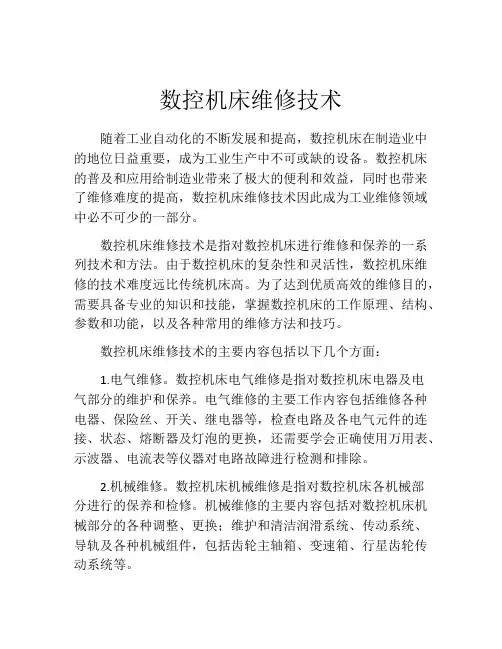

数控机床维修技术随着工业自动化的不断发展和提高，数控机床在制造业中的地位日益重要，成为工业生产中不可或缺的设备。

数控机床的普及和应用给制造业带来了极大的便利和效益，同时也带来了维修难度的提高，数控机床维修技术因此成为工业维修领域中必不可少的一部分。

数控机床维修技术是指对数控机床进行维修和保养的一系列技术和方法。

由于数控机床的复杂性和灵活性，数控机床维修的技术难度远比传统机床高。

为了达到优质高效的维修目的，需要具备专业的知识和技能，掌握数控机床的工作原理、结构、参数和功能，以及各种常用的维修方法和技巧。

数控机床维修技术的主要内容包括以下几个方面：1.电气维修。

数控机床电气维修是指对数控机床电器及电气部分的维护和保养。

电气维修的主要工作内容包括维修各种电器、保险丝、开关、继电器等，检查电路及各电气元件的连接、状态、熔断器及灯泡的更换，还需要学会正确使用万用表、示波器、电流表等仪器对电路故障进行检测和排除。

2.机械维修。

数控机床机械维修是指对数控机床各机械部分进行的保养和检修。

机械维修的主要内容包括对数控机床机械部分的各种调整、更换；维护和清洁润滑系统、传动系统、导轨及各种机械组件，包括齿轮主轴箱、变速箱、行星齿轮传动系统等。

3.数控系统的维修。

数控机床数控系统维修是指对数控系统各个部分的检修和维护。

数控系统维修的主要内容包括维护RNA纠错系统、调整、检修和更换系统中的各种传感器、气缸、液压系统等。

数控机床维修技术的核心是要掌握各种维修工具和仪器的使用方法，包括示波器、万用表、点检笔、激光拓标仪等。

还要学会正确的维修流程及技术规范，以确保维修过程中的安全可靠。

在实际工作中，也需要注重实践，不断积累经验，并及时更新知识，提高维修技术和水平。

数控机床维修技术的作用和意义已经越来越明显，它可以帮助企业节约成本，提高生产效率，提高产品质量，延长设备寿命。

同时，它也让维修工作更加规范和专业，降低了安全事故发生的概率，保障了工人的生命财产安全。

数控设备维护与保养的基础知识与技巧一、数控设备的维护保养知识数控设备是一种自动化程度较高，结构较复杂的先进加工设备，是企业的重点、关键设备。

要发挥数控设备的高效益，就必须正确的操作和精心的维护，才能保证设备的利用率。

正确的操作使用能够防止机床非正常磨损，避免突发故障;做好日常维护保养，可使设备保持良好的技术状态，延缓劣化进程，及时发现和消灭故障隐患，从而保证安全运行。

1、数控设备使用中应注意的问题1.1数控设备的使用环境为提高数控设备的使用寿命，一般要求要避免阳光的直接照射和其他热辐射，要避免太潮湿、粉尘过多或有腐蚀气体的场所。

腐蚀气体易使电子元件受到腐蚀变质，造成接触不良或元件间短路，影响设备的正常运行。

精密数控设备要远离振动大的设备，如冲床、锻压设备等。

1.2电源要求为了避免电源波动幅度大(大于±10%)和可能的瞬间干扰信号等影响，数控设备一般采用专线供电(如从低压配电室分一路单独供数控机床使用)或增设稳压装置等，都可减少供电质量的影响和电气干扰。

1.3操作规程操作规程是保证数控机床安全运行的重要措施之一，操作者一定要按操作规程操作。

机床发生故障时，操作者要注意保留现场，并向维修人员如实说明出现故障前后的情况，以利于分析、诊断出故障的原因，及时排除。

另外，数控机床不宜长期封存不用，购买数控机床以后要充分利用，尤其是投入使用的第一年，使其容易出故障的薄弱环节尽早暴露，得以在保修期内得以排除。

在没有加工任务时，数控机床也要定期通电，最好是每周通电1-2次，每次空运行1小时左右，以利用机床本身的发热量来降低机内的湿度，使电子元件不致受潮，同时也能及时发现有无电池报警发生，以防止系统软件、参数的丢失。

2、数控机床的维护保养数控机床种类多，各类数控机床因其功能，结构及系统的不同，各具不同的特性。

其维护保养的内容和规则也各有其特色，具体应根据其机床种类、型号及实际使用情况，并参照机床使用说明书要求，制订和建立必要的定期、定级保养制度。

数控机床维护维修数控机床是一种新型的机电一体化设备，是现代制造业中不可或缺的基础设施之一。

它具有高效、精度高、灵活性强、自动化程度高等优点，被广泛应用于如航空航天、汽车、机械、电子等行业。

但是，由于数控技术的特殊性，机床的维护和维修也存在着一定的难度和挑战。

下面，本文将从数控机床的概念、常见故障排查、维护和保养等方面进行探讨，希望对读者有所帮助。

一、数控机床的概念数控机床是一种根据数字控制进行工作的机床。

它通过数字信号控制机床的运动、速度、转速、工艺参数等，实现加工和制造高精度、高质量的零件和部件。

数控机床是传统机床的升级版，具有以下几个特点：1.数控机床的加工精度高。

由于数控机床可以实现数字控制，因此它的加工精度远高于人工或普通机床，可达到微米级别。

2.数控机床的自动化程度高。

数控机床可以通过程序控制自动完成加工流程，减少人工干预，提高生产效率和品质，同时减轻了人力劳动强度。

3.数控机床的灵活性强。

数控机床可以在不同加工任务之间快速切换，可适用于不同零部件的生产制造。

二、数控机床常见故障排查数控机床在工作过程中，可能会出现以下常见故障：1.加工件表面粗糙度过大或尺寸不准确。

这种故障的原因有很多，例如刀具不锋利、机床遇到负载反应不及时、加工参数设置不合理等。

2.数控程序无法正常运行。

这种故障的原因可能是程序编写错误、程序传输或存储出现问题、设备卡住等。

3.数控设备运行噪音过大。

这种故障的原因可能是轴承磨损、机器螺栓或紧固件松动等。

4.电机故障。

这种故障可能导致机床无法启动或工作，原因可能是电机损坏、电机电源不足等。

5.数控机床进给系统故障。

这种故障的原因可能是导轨没有清理干净、油脂污染、读取信号插头接触不良等。

针对这些常见故障，我们可以采取以下措施进行排查：1.在安装和使用过程中，注意机床的合理操作和维护，以免出现故障。

2.根据机床传感器或仪表的反馈信息，及时更换或调整设备，确保其正常运行。

3.根据设备的使用说明书，进行相关检查和维修，尽量减少机床故障的发生。

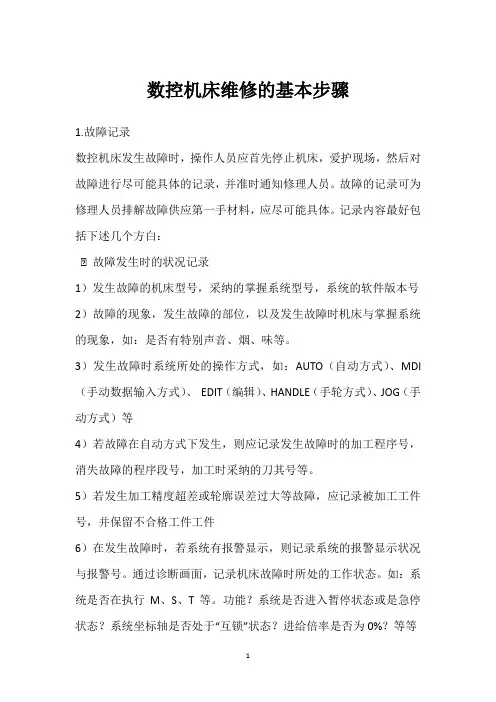

数控机床维修的基本步骤1.故障记录数控机床发生故障时，操作人员应首先停止机床，爱护现场，然后对故障进行尽可能具体的记录，并准时通知修理人员。

故障的记录可为修理人员排解故障供应第一手材料，应尽可能具体。

记录内容最好包括下述几个方白：⑴ 故障发生时的状况记录1）发生故障的机床型号，采纳的掌握系统型号，系统的软件版本号2）故障的现象，发生故障的部位，以及发生故障时机床与掌握系统的现象，如：是否有特别声音、烟、味等。

3）发生故障时系统所处的操作方式，如：AUTO（自动方式）、MDI （手动数据输入方式）、EDIT（编辑）、HANDLE（手轮方式）、JOG（手动方式）等4）若故障在自动方式下发生，则应记录发生故障时的加工程序号，消失故障的程序段号，加工时采纳的刀其号等。

5）若发生加工精度超差或轮廓误差过大等故障，应记录被加工工件号，并保留不合格工件工件6）在发生故障时，若系统有报警显示，则记录系统的报警显示状况与报警号。

通过诊断画面，记录机床故障时所处的工作状态。

如：系统是否在执行M、S、T等。

功能？系统是否进入暂停状态或是急停状态？系统坐标轴是否处于“互锁”状态？进给倍率是否为0%？等等7）记录发生故障时，各坐标轴的位置跟随误差的值8）记录发生故障时．各坐标轴的移动速度、移动方向，主轴转速、转向．等等⑴ 故障发生的频繁程度记录1）故障发生的时例与周期，如：机床是否始终存在故障？若为随机故障．则一天发生几次？是否频繁发生2）故障发生时的环境状况，如：是否总是在用电高峰期发生？故障发生时数控机未旁边的其他机械设备下作是否正常3）若为加工零件时发生的故障，则应记录加工同类工件时发生故障的概率状况。

4）检查故障是否与“进给速度”、“换刀方式”或是“螺纹切削”等特别动作有关⑴ 故障的规律性记录1）在不危及人身平安和设备平安的状况下，是否可以重演故障现象2）检查故障是否与机床的外界因素有关3）假如故障是在执行某固定程序段时消失，可利用MDI 方式单独执行该程序段，检查是否还存在同样故障4）若机床故障与机床动作有关，在可能的状况下，应检查在手动状况下执行该动作．是否也有同样的故障5）机床是否发生过同样的故障？四周的数控机床是否也发生同一故障等等2.修理前的检查修理人员故障修理前，应依据故障现象与故障记录，仔细对比系统、机床使用说明书进行各顶检查以便确认故障的缘由。

数控机床的常见故障与维修技巧数控机床作为先进的制造工具，广泛应用于工业生产领域。

然而，在长时间使用过程中，数控机床很可能会出现一些常见的故障问题。

本文将介绍数控机床的常见故障以及相应的维修技巧，以帮助操作人员迅速解决这些问题，提高工作效率。

1、刀具磨损刀具磨损是数控机床常见的故障之一。

由于切削过程中刀具与工件接触，长时间使用会导致刀具刃口磨损，影响加工质量和效率。

解决这个问题的关键在于定期检查和更换刀具。

操作人员应该定期检查刀具的磨损程度，并在必要时及时更换，并注意对新刀进行正确的安装和调试。

2、数控系统故障数控系统故障是数控机床常见的故障之一。

数控系统是数控机床的核心部件，任何故障都可能导致机床无法正常工作。

一些常见的数控系统故障包括：程序错误、电气故障、传感器故障等。

解决这些问题的关键在于操作人员具备一定的数控系统维修知识。

操作人员应该定期对数控系统进行维护，检查系统中的电缆连接是否松动，传感器是否工作正常，并及时了解并掌握数控系统的维修方法。

3、传动系统故障传动系统故障是数控机床常见的故障之一。

传动系统包括主轴传动、进给传动等，一旦出现问题，会导致机床的加工精度下降。

解决这个问题的关键在于操作人员定期检查传动系统的工作状态，发现故障及时维修或更换关键部件。

同时，注意切勿过负荷使用数控机床，避免磨损或故障的发生。

4、液压系统故障液压系统故障是数控机床常见的故障之一。

液压系统在机床的工作中起到重要的作用，一旦出现故障，将会影响机床的工作效率和加工质量。

常见的液压系统故障包括：液压油温过高、液压泵不工作等。

解决这个问题的关键在于定期检查液压系统的工作状态，确保液压油的质量和清洁度，并根据需要定期更换液压油。

此外，注意操作过程中的液压系统压力和流量的变化，确保其稳定工作，以防止故障的发生。

在维修数控机床时，操作人员还需要注意以下几点：1、做好维护记录。

对机床进行定期维护，并将每次维护的情况详细记录，包括维护日期、维护内容、维护人员等信息。

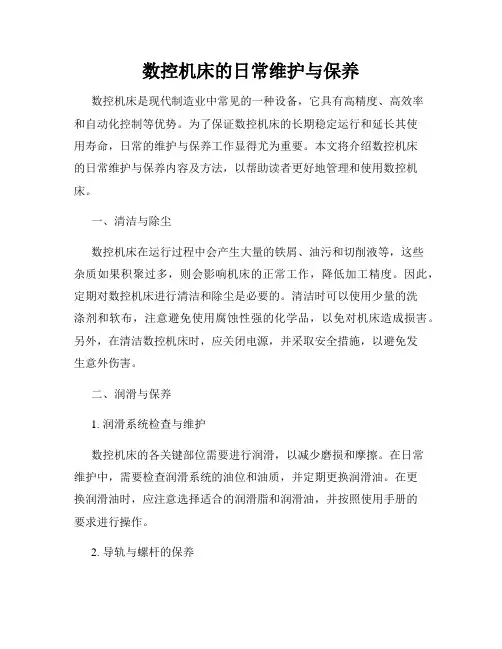

数控机床的日常维护与保养数控机床是现代制造业中常见的一种设备，它具有高精度、高效率和自动化控制等优势。

为了保证数控机床的长期稳定运行和延长其使用寿命，日常的维护与保养工作显得尤为重要。

本文将介绍数控机床的日常维护与保养内容及方法，以帮助读者更好地管理和使用数控机床。

一、清洁与除尘数控机床在运行过程中会产生大量的铁屑、油污和切削液等，这些杂质如果积聚过多，则会影响机床的正常工作，降低加工精度。

因此，定期对数控机床进行清洁和除尘是必要的。

清洁时可以使用少量的洗涤剂和软布，注意避免使用腐蚀性强的化学品，以免对机床造成损害。

另外，在清洁数控机床时，应关闭电源，并采取安全措施，以避免发生意外伤害。

二、润滑与保养1. 润滑系统检查与维护数控机床的各关键部位需要进行润滑，以减少磨损和摩擦。

在日常维护中，需要检查润滑系统的油位和油质，并定期更换润滑油。

在更换润滑油时，应注意选择适合的润滑脂和润滑油，并按照使用手册的要求进行操作。

2. 导轨与螺杆的保养数控机床的导轨和螺杆是其重要组成部分，对其进行定期保养可以提高机床的精度和稳定性。

保养时，首先需要清洁导轨和螺杆表面的杂质，然后涂抹适量的润滑油或脂。

在使用过程中，应注意避免导轨和螺杆受到冲击和碰撞，以免影响其工作性能。

三、温度与湿度控制数控机床在运行过程中会产生大量的热量，如果长时间处于高温状态下，会导致机床的精度下降，甚至引发故障。

因此，在日常维护中需要注意控制机床的温度和湿度。

可以通过安装散热装置、定期检查冷却系统以及合理利用空调等方法，保持机床在适宜的工作温度范围内。

另外，湿度过高也会对机床产生不利影响，因此需要注意机床周围环境的湿度，并及时采取措施进行调节。

四、电器系统检查与维护数控机床的电器系统是保证其正常运行的关键部分，所以在日常维护中需要对电器系统进行定期的检查和维护。

检查时可以注意以下几个方面：1. 定期清洁电器元件表面的灰尘和污垢，保持电器元件的清洁和干燥。
