纯水设备压力式过滤器的结构

各类过滤设备的工作原理,用途,结构;膜分离设备的特点和基本原理。

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!过滤设备与膜分离技术的深度解析在现代工业生产及生活中，过滤设备和膜分离技术扮演着至关重要的角色，它们广泛应用于水质处理、空气净化、食品加工等多个领域。

净水器结构与原理
净水器的结构通常由以下几个部分构成：进水口、预过滤器、活性炭过滤器、RO膜组件、储水桶以及出水口。

净水器的原理是通过不同的过滤方式将水中的杂质、污染物和有害物质去除，从而提供清洁健康的饮用水。

首先，水通过进水口进入净水器，经过预过滤器处理。

预过滤器通常采用物理滤网，能够去除较大的悬浮颗粒、泥沙和杂质，起到保护后续过滤器的作用。

接下来，水进入活性炭过滤器。

活性炭具有极大的表面积和多孔性，能够吸附水中的有机物、异味和余氯，使水的口感更好，去除异味。

然后，水进入RO膜组件。

RO膜是一种具有特殊孔径的半透膜，只允许水分子通过，而将溶解在水中的微小颗粒、重金属离子等去除。

这个过程称为反渗透，能够有效去除水中的细菌、病毒、重金属、农药残留等有害物质，提供更为纯净的水质。

净化后的水进入储水桶，供随时使用。

一般情况下，储水桶具有一定的容量，保证日常使用的需求。

储水桶也可以内置UV
灯或其他杀菌装置，以杀灭残留在水中的细菌和病毒。

最后，净化后的水通过出水口供应给用户使用。

许多净水器还配备了水质显示屏和滤芯更换提醒功能，方便用户了解水质状态和更换滤芯的时间。

不同类型的净水器在结构和原理上可能会有一些差异，但总体来说，它们都致力于提供干净、安全、健康的饮用水。

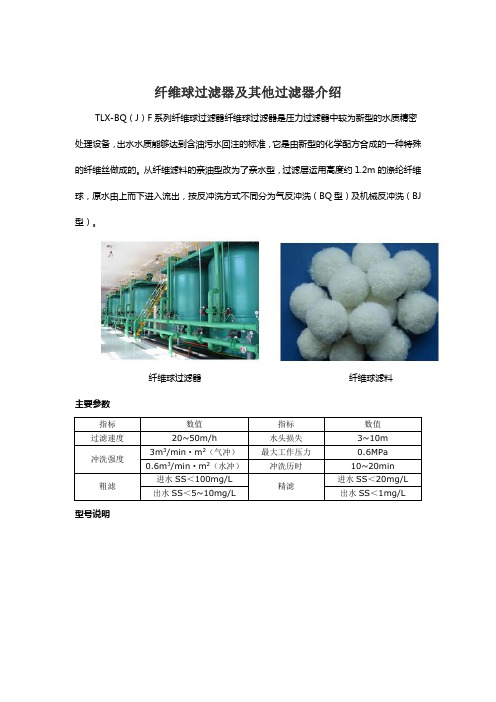

纤维球过滤器及其他过滤器介绍TLX-BQ（J）F系列纤维球过滤器纤维球过滤器是压力过滤器中较为新型的水质精密处理设备，出水水质能够达到含油污水回注的标准，它是由新型的化学配方合成的一种特殊的纤维丝做成的。

从纤维滤料的亲油型改为了亲水型，过滤层运用高度约1.2m的涤纶纤维球，原水由上而下进入流出，按反冲洗方式不同分为气反冲洗（BQ型）及机械反冲洗（BJ 型）。

纤维球过滤器纤维球滤料主要参数指标数值指标数值过滤速度20~50m/h 水头损失3~10m冲洗强度3m3/min·m2（气冲）最大工作压力0.6MPa 0.6m3/min·m2（水冲）冲洗历时10~20min粗滤进水SS＜100mg/L精滤进水SS＜20mg/L 出水SS＜5~10mg/L 出水SS＜1mg/L型号说明结构及特点滤速高、处理量大，运行效果稳定、设备占地少； 结构紧凑一体化，易于安装和操作维护；滤料耐磨耐蚀、孔隙率高、截污容量大、比重适中，易反冲洗。

适用范围粗滤 精滤 工业给水油田注水深度处理的予处理 化工溶液精滤 旁滤与废水回用 电子高标准用水 空调循环冷却水 其他高精度用水 游泳池循环水规格及主要技术参数型号 处理水量(m 3/h) 过滤面积（m 2） 高度H 进水、反洗出水 出水、反洗进水 反洗进气 排气 搅拌机功率（kW ）TLX-BQF600 8 0.283 3000 DN50 DN50 DN40 DN25TLX-BQF800 15 0.502 3130 DN50TLX-BJF800 3715 DN65 DN65 4TLX-BQF1000 20 0.785 3280 DN80 DN80DN65TLX-BJF1000 39664 TLX-BQF1200 30 1.131 3450 DN100 DN100DN80 TLX-BJF1200 39704 TLX-BQF1600 60 2.011 3680 DN125 DN125DN100 TLX-BJF1600 43705.5 TLX-BQF2000 90 3.141 4150 DN150 DN150DN125 DN32TLX-BJF2000 496011 TLX-BQF2400 1304.5244350 DN200DN200DN150TLX-BJF2400496018.5TLX-BQF2600160 5.3094440DN200DN150TLX-BJF2600510018.5TLX-BQF2800180 6.1584540DN250DN250DN150TLX-BJF2800512822TLX-BQF30002107.0694840DN300DN300DN200TLX-BJF3000563022注：TLX-BJF型Ф2400及以上为蜗轮减速器过滤器是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料，从而有效的除去悬浮杂质使水澄清的过程，常用的滤料有石英砂，无烟煤，锰砂等，主要用于水处理除浊，软化水，纯水的前级预处理等，出水浊度可达3度以下。

50吨反渗透纯水设备设计方案反渗透（RO）纯水设备是一种常见的水处理设备，可以有效去除水中的杂质和溶解固体，得到高纯度的水。

本文将针对50吨反渗透纯水设备的设计方案进行详细介绍。

设计目标：1.处理能力：每小时处理50吨水。

2.净化效果：满足纯净水的质量标准，去除水中的悬浮物、溶解固体、重金属、细菌和病毒等。

设计方案：1.水处理工艺流程：原水进水箱→进水泵→砂滤器→活性炭过滤器→紧缩机→膜组件→纯水箱2.设备选型：（1）进水泵：根据处理能力选择适当的泵型，并考虑耐腐蚀性能。

（2）砂滤器：采用多介质砂滤器，能够去除水中的悬浮物、泥沙和铁锈等。

（3）活性炭过滤器：选用高效活性炭，能够去除水中的有机物、余氯和苯等。

（4）紧缩机：选择适当的压缩机型号，能够提供所需的压力给膜组件。

（5）膜组件：选择高质量的反渗透膜组件，能够去除水中的溶解固体、重金属和微生物等。

（6）纯水箱：采用304不锈钢制作，具有耐腐蚀性和密封性能。

3.设备结构设计：（1）整个设备采用模块化设计，方便运输、安装和维修。

（2）设计合理的管道连接，减少水流阻力和压力损失。

（3）对设备进行防腐处理，提高设备的使用寿命。

（4）加装液位控制和压力传感器等仪表仪控装置，实现设备的自动化控制和监测。

4.设备操作维护：（1）设备操作简便，配备人机界面，方便操作员监控设备的运行情况。

（2）定期进行设备的维护保养，清洁滤芯和膜组件，确保设备的正常运行。

（3）配备备用滤芯和膜组件，以备紧急更换使用。

5.能耗与经济分析：（1）控制设备的运行时间，避免过度运行造成能耗浪费。

（2）合理选择设备材料和配件，降低设备成本。

（3）根据当地水价格和市场需求，进行经济分析和成本估算。

总结：本文通过对50吨反渗透纯水设备的设计方案进行详细介绍，包括水处理工艺流程、设备选型、设备结构设计、设备操作维护以及能耗与经济分析。

这些设计方案将能够满足50吨纯净水的生产需求，并保证水质符合相关标准。

纯净水设备简介纯净水设备，简单来说就是生产纯净水的设备。

而纯净水又被我们广泛用于：生活饮用、化工、医疗、养殖、种植、食品、饮料等。

下面将为您简单介绍一下。

组成的部件及生产纯净水的流程。

希望能对大家了解这个行业提供一定的帮助。

反渗透设备应用膜分离技术，能有效地去除水中的带电离子、无机物、胶体微粒、细菌及有机物质等。

是高纯水制备、苦咸水脱盐和废水处理工艺中的最佳设备。

广泛用于电子、医药、食品、轻纺、化工、发电等领域。

反渗透又称逆渗透，一种以压力差为推动力，从溶液中分离出溶剂的膜分离操作。

对膜一侧的料液施加压力，当压力超过它的渗透压时，溶剂会逆着自然渗透的方向作反向渗透。

从而在膜的低压侧得到透过的溶剂，即渗透液；高压侧得到浓缩的溶液，即浓缩液。

若用反渗透处理海水，在膜的低压侧得到淡水，在高压侧得到卤水。

控制系统1.操作简单，“傻瓜式”一键即通安装调试完毕后，无需再次调试，排除掉复杂的按钮开关等的操作，开关机可以仅通过面板上的一个键来完成。

2.全自动运行，实现无人职守运行系统设备自动运行、自动保护、自动在线监测。

同时系统可实现手动和自动的切换，在非常运行状态下，对设备、水泵、控制阀等可以进行手动操作。

3.纯净水设备自我保护功能高压泵入口处装设低压压力开关，当泵入口压力低于0.05时，压力控制器动作，使设备停止工作，保证高压泵的安全。

每组高压泵出口处装设慢开电动阀、高压压力开关，当出口压力高于2.0Mpa时，压力控制器动作，使设备停止工作，保证高压泵、膜组件及膜壳的安全。

4.纯净水设备实时监控各种运行参数，一目了然反渗透总进水管设置一套在线电导率仪，检测原水水质; 反渗透装置上设置一台淡水流量计和一台浓水流量计，根据两个流量值观察反渗透的运行状况，调节系统回收率; 反渗透装置淡水侧设置在线电导率仪，监测淡水电导率，计算系统脱盐率; 反渗透装置进水、浓水、段间均装有压力表，监测反渗透运行是否正常; 多介质过滤器进出口各设置一台压力表; 保安过滤器进出口各设置一台压力表;5.纯净水设备液位控制系统相关水箱设置液位控制器，与设备连锁控制启停;6.药剂添加装置自动控制加药泵自动启停，药箱液位自动报警，提示操作人员配置药液; 纯净水设备工艺说明操作注意事项纯净水设备能否长久正常运行最重要的是维护，设备维护的细心，设备就得心应手。

第一部分货物说明一览表0.5T/h纯化水系统一、设备详解1.原水箱规格：1100×1300材质：PE有效容积: 1m3结构形式：PE水箱液位自控: 辫子液位计数量：1台2.原水泵型号：CHL2-40流量： 2.0m3/h扬程: 25m电机功率：0.55KW/380V 2900r/min环境温度：<40℃环境湿度：<95%产地/品牌: 杭州南方泵业所输送介质清水中固体颗粒体积含量<0.1% 粒度<0.2mm材质：卧式不锈钢泵数量：1台3.多介质过滤器规格：14×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm石英砂高度: 1000mm设计流速：15-20m/h设计流量: 1.8 m3/h布水器材质：ABS控制方式：自动多路阀数量：1台4.活性碳过滤器规格：14×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm活性碳高度：1200mm设计流速：15-20m/h设计流量: 1.8m3/h布水器材质：ABS控制方式：自动多路阀数量：1台5.离子交换器规格：12×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm阳树脂高度：1200mm设计流速：25m/h设计流量: 1.8 m3/h布水器材质：ABS控制方式：手动多路阀数量：1台6、保安过滤器型号：JL-10B规格：D=100MM H=650MM过滤孔径：5um流量: 2m3/h外壳: SUS304滤芯: 大胖PP熔喷5um数量：1台7、一级高压泵型号：CDLF2-21流量：2m3/h扬程：157m功率： 2.2KW/380V AC泵头材质：不锈钢品牌：杭州南方泵业数量：1台8、反渗透装置单套进水量： 2.0m3/h单套产水量：0.5m3/h设计温度：25℃数量：1套反渗透膜RO型号：TM710单套数量：2支品牌：日本东丽单支流量：0.25m3/h材质：聚酰胺数量共：2支反渗透膜壳型号：4英寸1芯装材质：SUS304数量共：2支机架规格：2300MM×650MM×1500MM材质: 碳钢喷漆数量：1套管阀件规格：DN25-DN15材质：U-PVC 都是PN16 GF控制部分电器品牌：正泰欧姆龙1批流量计规格：面板式2只电导仪型号：CM-230 1只产地：上海产电磁阀规格：DN25 DN15 各1只电压：220V AC产地：余姚产压力开关型号：FNC-K6 FNC-K30 各1只产地：台湾FANNICQ备注：进行高压泵的自动控制数量：1套9.RO水箱规格：110MM×1300MM材质：PE有效容积: 1.0m3结构形式：PE水箱液位自控: 辫子液位计数量：1台10.紫外线灭菌器规格：0.5m3/h材质：304不锈钢有效容积: 0.5m3 3mm结构形式：焊接数量：1台杀菌率: 99%以上二、机械工艺流程及说明：原水箱→原水泵→机械过滤器→活性炭过滤器→离子软化器→保安过滤器→高压泵→反渗透主机→RO水箱→UV杀菌器→至用水点机械过滤器：原水中含有的颗粒很细的尘土，腐植质，淀粉，纤维素以及细菌、藻等微生物，这些杂质与水形成溶胶状态的胶体微粒，由于布朗运动和静电排斥力而呈现沉降稳定性和聚合稳定性，通常不能用重力自然沉降的方法除去，一般水中含有的悬浮物凝聚的片状物及用沉淀等方法不能除去悬浮物，机械杂质，可将水通过机械过滤除去，从而降低水的浊度，提高澄明度。

纯水系统使用说明书目录概述第一部分系统运行条件一.系统进水要求二.系统供电要求第二部分工艺流程说明一.预处理系统二.保安过滤器三.反渗透四.供水系统第三部分反渗透系统中各部分组件一.压力保护开关二.高压泵三.水质检测传感器四.浓水压力调节阀五.纯水及浓水流量计六.膜间压力表第四部分安装调试指导一.设备安装前注意事项二.电路安装注意事项三.管道安装注意事项四.设备运行调试方法第五部分操作说明一.操作注意事项二.操作前的准备工作三.设备操作流程第六部分RO系统系统常见故障及处理第七部分反渗透膜组件的维护概述1.“国之源”纯水机是根据用户的原水水质情况专门设计的水处理设备..其结构几个独立单元组成..既预处理系统、反渗透系统及后处理系统..它们具有技术先进、结构紧凑、水质好、耗电少、操作简单、维修方便等突出优点..水处理设备的正确使用和维护保养;是使设备正常可靠地运行;最大限度地延长其使用寿命的重要保证..因此;希望用户能细读本说明书;正确掌握设备的使用和维护保养方法..2.产品特点“国之源”纯水机是运用目前世界上最新的膜分离技术——反渗透ReverseOsmosisRO来制作高纯度水的设备..该反渗透膜的孔径≤10X10-10m10A 它的分离对象是原水中的离子范围和分子量为几百的有机物;细菌也能被排斥在外..3.主要用途及使用范围“国之源”纯水机能分离出水中的溶解盐、细菌和有机物等;能把200-3500毫克/升的含盐原水通过反渗透制取高纯度水..该设备是电子设备用水、工业用水、医疗用水、制药用水、锅炉用水;以及居民饮用水等各种纯净水的理想设备..第一部分系统运行条件本系统应在以下条件下运行..检查你的预处理水水质是不是在此范围内是非常重要的;预处理水条件不符合此标准会导致膜组组件的永久性不可恢复的污染和损坏;此种情况不在系统的保质范围内..一.系统进水要求：◆水温4～45℃◆PH值范围3～10◆硬度≤17mg/L◆浊度SDI≤0.1mg/L◆总溶解性固体含量TDS≤1000mg/L◆铁≤0.1◆游离氯不得检出◆锰≤0.05mg/L◆有机物≤1mg/L二.系统供电要求：◆380V/AC三相五线制相线.零线及地线◆现场按设备要求配备断路器及接线盒第二部分工艺流程说明一.预处理系统1.原水泵一般自来水管网提供的水源压力和流量会因为外界因素产生不稳定的情况;而纯水设备又需要稳定的压力及流量;原水泵的使用可提高供水压力及恒定流量以满足系统的运行要求;原水泵采用不锈钢制泵;这是反渗透预处理的一个组件;它的作用是给预处理部分提供一定压力及流量的水源..使用中应该保证泵不得空转;不得长期超负荷运行;应保证电器部分的干燥2.多介质过滤器一简介机械过滤是利用一种或几种过滤介质;在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒状材料从而有效地除去悬浮杂质使水澄清的过程;常用的滤料有石英砂、无烟煤、锰砂等..本公司采用精制石英砂为过滤介质..二应用范围机械过滤器广泛应用于水处理过程中;主要用于水处理除浊、软化水、纯水的前级预处理;也可用于地表水、地下水除泥沙..一般进水浊度要求小于20度;出水浊度可达3度以下.. 三性能特点a.设备造价低廉;运行费用低;管理简便..b.滤料经过反洗;可多次使用;滤料寿命长..c.过滤效果好;占地面积小..d.多介质过滤器采用了先进的布水系统;使被处理的水流分布均匀;流速均匀;浊度<3mg/l的原水经过该设备过滤后;能得到水质清澈透明、无异味的净化水..浊度达到当进水10—20mg/l时出水浊度2—5当进水<10mg/l;出水浊度<2mg/l四机械过滤器的结构本装置由罐体、控制阀、上布水器、下布水器、中心管和管路阀门等组成;根据不同的滤层结构可达到不同级别的过滤精度浊度..五使用说明机械过滤器使用是水流速限在≤4T/H;一般1~3天由多路阀控制正、反洗一次..具体有水质情况而定..★注：如为手动阀门;请您使用时每2-4天清洗一次;分别反洗10分钟、正洗5分钟;反复进行两次3.活性炭过滤器一工作原理活性炭制造工艺包括两个过程：一是脱水和炭化;二是活化由此形成了特有的多孔隙结构而产生的表面积;具有强大的物理吸附能力..此外;在活化过程中、活性炭表面的非结构部分上形成一些含氧官能团;如：羟基;羧基这些基团使活性炭具有化学吸附和催化氧化、还原的性能活性炭过滤器利用活性炭的吸附性能;去除液体中的杂质;使液体得到净化;其吸附能力主要体现在以下几方面：◆能吸附水中的有机物、胶体微粒、微生物..◆可吸附氯、氨、溴、六价铬、汞等离子..◆可有效去除色度和气味..二应用范围活性炭过滤器广泛应用于食品、医药、电子、化工等行业的水处理工程中;是水处理过程中的预处理设备;用于防止水中污物对后续设备的污染;也可用于改善水的气味和色度..三性能特点◆吸附效果好、占地面积小..◆管理简便、运行费用低◆原料寿命长..四活性炭过滤器的结构本装置由罐体、控制阀、上布水器、下布水器、中心管和管路阀门等组成;根据吸附降解目的的不同可选用不同的材质和活性炭..用其除去不同的有机物或其它..五使用说明活性炭过滤器一般1~3天由多路阀控制正、反洗一次;具体有水质情况而定..在活性炭吸附工作1年后;应每隔90天对其测定一次;观察是不是失效;若吸附失效应及时更换活性炭..对软化器;首先要确定再生周期;以后须保证在小于其运行周期内进行再生;以防止未经软化的水进入反渗透系统;从而造成危害..运行中应定期检查水质;如发现余氯超标;有机物超标;进行反洗也不能解决时..★注：如为手动阀门;请您使用时每2-4天清洗一次;分别反洗10分钟、正洗5分钟;反复进行两次4.软化器一工作原理此设备主要是防止水硬度的危害;将钙、镁等离子软化成钠离子;如下所是：NaR+Ca2+Mg2+;Fe3+——→Ca2+Mg2+;Fe3+R+Na+它是采用离子交换原理;去除水中的钙、镁等结垢离子;当含有硬度离子的原水通过交换器内树脂层时;水中的钙镁离子便与树脂吸附的钠离子发生置换;树脂吸附了钙、镁离子而钠离子进入水中;这样从交换器内流出的水就是去掉了硬度离子的软化水..随着交换过程的不断进行;树脂逐渐被钙、镁离子饱和;树脂的交换能力下降;直至失去软化交换能力;此时必须对树脂进行再生如用再生剂饱和食盐水NaCl中大量的钠离子将树脂吸附的钙、镁离子置换出来;树脂重新吸附了钠离子;恢复了软化交换的能力..二应用范围软化器广泛应用于水处理过程中;主要用于水处理中降低硬度;彻底杜绝浓水侧结垢而导致堵塞膜..一般进水条件硬度小于700mg/L;出水硬度可达到3mg/L以下..三性能特点◆设备造价低廉;运行费用低;管理简便..◆滤料经过再生;可多次使用;滤料寿命长..◆软化效果好;占地面积小..四软化器的结构本装置由罐体、布水器、控制器、盐阀、盐箱、自动控制阀阀、出水收集和管路阀门等组成..五使用说明软化器是防止水硬度的危害;一般1~3天由多路阀控制手动或自动加药;反洗再生一次;具体有水质情况而定..在离子交换树脂的工业产品中;往往含有少量的有机低聚物及一些无机杂质;在使用初期会逐渐溶解释放;影响出水水质;因此新树脂在使用前应进行适当处理;除去这些杂质;最简单的方法是对树脂进行正反冲洗..二.保安过滤器一工作原理保安过滤器又称精密过滤器是采用成型的滤材;在压力的作下;使原液通过滤材;滤渣留在滤材壁上;滤液透过滤材流出;从而达到过滤的目的..二应用范围精密过滤器广泛用于食品、医药、电子、化学、海水淡化等水处理..三性能特点◆过滤精度高;滤芯孔径均匀..◆过滤阻力小;通量大..截污能力强;使用寿命长..◆滤芯材料洁净度高;对过滤介质无污染..◆耐酸、碱等化学溶剂..◆强度大;耐高温;滤芯不易变形..◆价格低廉;运行费用低;易于清洗;滤芯可更换..四保安过滤器的结构精密过滤器为不锈钢外壳;滤芯是熔喷式滤芯孔径为5μm..五使用说明其作用是防止上道工序有泄漏影响下道工序从而又以一定的精度要求保证下道工序的进水要求;为了防止高压增压泵;膜部件和阀受原水中微粒的损害;严格按要求进行操作;否则将影响膜部件的使用寿命;务必请用户重视..精密过滤器在使用是根据前后压差来判断是不是失效或清洗..当压力差超过10Psi时;说明滤芯应清洗..如果达不到要求;则要更换滤芯..★注：保安滤芯的使用寿命为30天左右;使及时请更换..三.反渗透一工作原理反渗透是一种在外加压力大于渗透压作用下与自然渗透方向相反的渗透现象..如果将淡水和盐水用一种只能透过水而不能透过溶质的半透膜隔开;淡水会自然地透过半透膜至盐水一侧;然而如果向盐水一侧加上一个大于自然渗透压的压力;盐水中的水分子就会从盐水一侧透过半透膜至淡水一侧盐水一侧浓度大增;即浓缩;着一现象称为反渗透..在有盐分的水中如原水;加上大于自然渗透压的压力;使渗透向相反方向进行;把源水中的水分子压到膜的另一边;变成洁净的水;从而达到去除水中盐分的目的..反渗透系统的心脏部分是膜节能50%以上;单根膜脱盐率为99.5%;系统脱盐率为97%..我厂设计的反渗透系统为自动操作;水质在线检测;快速冲洗膜组件;可以及时减少反渗透膜上的沉积物;降低污染率;保证系统正常运行;延长膜组件的使用寿命..在系统设计时考虑有10%的余量;以保证整个系统的安全运行..反渗透系统设计水温为20±5℃;设计回收率75%..二应用范围广泛用于食品、医药、电子、化学、海水淡化等水处理..三反渗透的结构反渗透是有膜、膜壳、高压泵、高低压保护等组件组成..膜壳是采用进口不锈钢膜壳..安装两端的端头时;应在橡胶O型圈上涂上一层甘油;这样即方便拆装;有可增加密封性..膜是RO机的关键部件;起品质的好坏对产品水水质、产量有绝对影响..四反渗透性能特点反渗透法由于分离过程不需加热;没有相变;具有能耗少;设备体积小;操作简单适应性强、水回收率高、运行费用低等优点;在水处理中应用日益广泛..四.供水系统纯水部分供水系统由用水点管道、用水点阀门、回流管道、回流阀门等组成;回流阀由现场安装技术人员在使用前已调节至合适的状态;以保证用户在用水过程中整个管网能保持良好稳定的压力及流量状态第三部分反渗透系统中各部分组件一.压力保护开关反渗透装置的高压泵进口都装有低压保护和高压保护开关;当供水量不足时高压泵入口的水压低于一设定值时;会发出信号停止高压泵保护高压泵不在空转情况下工作..当因其它的原因误操作;使高压泵的出口压力超过一设定值时;高压泵出口高压保护自动切断高压泵供电;保护系统不在高压下运行..JC230/206使用说明详见其使用说明书..二.高压泵高压泵采用南方多级离心泵;他的作用是给RO膜输送一定数量及压力的水源..其品质的好坏对整机的影响很大;使用中不许空转、反转;不得长期超负荷运行;经常按要求排除空气;保证电器部分干燥..使用说明详见其使用说明书..三.水质检测传感器其主要作用是显示设备运行时各水质的电导率情况;起到在线检测的功能;通过对在线水质进行数据采集后显示与人机界面上..四.浓水压力调节阀该阀是RO主机的一个重要组件;它的主要作用是调节每一级膜管内压力;使膜组件达到最佳工作状态..设备开启前一定要将此阀打开;以防止设备膜内的压力突然升高而超过极限..五.纯水及浓水流量计通过这两个流量计可以更清楚地掌握设备当时的纯水流量、浓水流量、可以直观地观察纯水和浓水的比例;使整个系统达到正常运行..六.膜间压力表反应各段膜间压差情况;来判断膜的运行情况这一点在实际运行中很重要;调整运行参数时;应以膜前压力表为依据调整系统压力;尤其是在系统压力上限时;膜压差又较大;更应该注意一点..压力表范围0-3MPa.第四部分安装调试指导一.设备安装前的注意事项1.确认安装现场是否符合安装条件2.电源：380V/AC三相五线制;3.环境温度：5-40℃4.水源：市政自来水;压力在0.15-0.5Mpa管道直径须符合用水要求5.场地：场地需做防漏层;且有地漏废水排放口二.电线安装的注意事项1.外部总闸需固定设备主机附近及易于操作的墙面位置2.所有压力开关;自动头微动开关全部接常开触点3.总电源与设备连接线连接完成后在合闸前需逐步使用万用表确认连线及电压情况4.确认电路连线无误后需检查各水泵是否处于正转5.确认设备接地良好6.所有外部连线必须加装线管或者线槽;且固定牢靠警告：连线错误会烧毁所有电路元件三.管道安装的注意事项1.尽量保持横平竖直;注意排列整齐;避免管道连接冲突2.保持管件双面涂胶;连接牢靠;避免无胶或少涂胶致使管道漏水3.管道必须加装管卡且横平竖直固定于地面或者墙面根据现场实际情况四.设备运行调试方法1.运行调试前的准备工作★.检查且调节各阀门处于正常位置★.检查电源电压是否正常;各电线连接可靠★.检查水源压力及流量是否达到运行条件★.检查保安及终端过滤器是否有安装滤芯★.检查各水泵是否处于正转2.预处理初次冲洗★.将预处理各自动控制阀参数设置为正常状态设置方式参照控制阀说明书多介质及活性炭设置为2-3天冲洗一次;每次反洗10分钟正洗5分钟;反复执行两次;软水器设置为2-3天再生一次;每次反洗5分钟;吸盐45分钟;补水5分钟;正洗20分钟;设置参数根据水质情况可做调整★.参数设置完成后;依次对多介质;活性炭;软水器进行大量冲洗及再生多介质及活性炭建议初次手动冲洗时间在4小时以上;且排放水目测需清澈软水器再生建议初次手动冲洗10分钟后吸盐再生一次★.调节原水泵回流将预处理运行状态下调节至0.3-0.35Mpa注：原水泵及进水电磁阀会随预处理冲洗程序的进行而动作3.反渗透主机运行调试★.预处理冲洗完成后;检查各压力开关是否调节至合适位置高压开关调节至15kgf/cm★.检查主机各阀门是否正常位置;然后进入调试阶段a关闭冲洗电磁阀旁的阀门;将所有高压泵出口阀门调节至1/2位置;将所有浓水调节阀调节至全开位置b手动启动原水泵;原水阀;高压泵;先冲对系统冲洗5分钟;然后缓慢调节浓水阀与高压泵出口阀;调节至一级纯水流量、浓水流量、膜前压力、浓水压力至合适位置流量按设备制水量调节;压力调节至0.8-1.0Mpac重新启动设备进入自动运行模式;高压泵启动后缓慢打开浓水调节阀至一级膜前压力为0.2Mpa左右根据设备性能做适当调整3.纯水供水系统调试★.将供水压力开关调节至3-3.2kgf/cm;关闭供水泵回流阀部分机型无回流阀;启动供水泵;测试开启与关闭终端出口阀门;保证供水泵能够正常启动与停止注：供水泵停止会延时5-10秒第五部分操作说明一、操作注意事项★、初次操作前请详细阅读使用说明书;操作时请按操作流程执行操作警告：请勿随意调节设备任何阀门;否则将损坏设备甚至产生危险二、操作前的准备工作★、检查设备外观是否良好;是否有管路漏水现象;设备是否上电设备建议长期上电状态★、检查盐箱是否有饱和盐水目测盐箱内有固体精盐沉淀★、检查自来水水压是否正常;压力0.15-0.5Mpa或者1.5-5kgf/cm观察压力仪表或者触摸屏压力显示三、设备操作流程1.人工开关机操作★、在电气控制面板界面下;将RO启动旋钮打至右侧;设备处于全自动制水状态;设备自动制水;水满自动停机;将RO启动旋钮打至左侧;设备处于停止制水状态;设备停止制水将供水启动旋钮打至右侧;设备处于全自动供水状态;设备自动供水;将供水启动旋钮打至左侧;设备处于停止供水状态;设备停止制水警告：设备应长期处于上电状态;断电3天以上将出现预处理控制器程序错乱及时间错乱第六部分RO系统常见故障及处理第七部分反渗透膜组件的维护它包括化学清洗和物理清洗;化学清洗是用化学药品对膜上的一些污垢、沉淀物进行溶解;冲洗的过程；物理清洗是利用产品水对膜进行清洗的过程;这样可以使膜的污染降到最低的限度..一般根据水质的情况化学清洗为6个月清洗一次;物理清洗为每小时一次具体有水质决定..一、反渗透膜组件的污染物在正常运行一段时间后;反渗透膜组件回受到在给水中可能存在的悬浮物质或难溶物质的污染;这些污染物中最常见的为碳酸钙垢;硫酸钙垢;金属氧化物污垢;硅沉积物及有机物沉积物..污染物的性质及污染速度与给水条件有关;污染是慢慢发展的;如果不在早期采取措施;污染将会在相对短的时间内损坏膜组件的性能..定期检测系统整体性能是确认膜组件污染的一个好方法;不同的污染物会对膜组件性能造成不同程度的损害..本文表一列出了常见污染物对膜性能的影响..污染物的去除可通过化学清洗和物理冲洗来实现;有时亦可通过改变运行条件来实现;作为一般的原则;当下列情形之一发生时应进行清洗：1在正常压力下如产品水流量降至正常值的10~15%；2.为了维持正常的产品水流量;经温度校正后的给水压力增加了10~15%；3.产品水质降低10~15%；盐透过率增加10~15%；4.使用压力增加10~15%；5.RO各段间的压差增加明显二、常见污染物及其去除方法1.碳酸钙垢在阻垢剂添加系统出现故障时和加酸系统出现故障而导致给水PH值升高;那么碳酸钙就有可能沉积出来;应尽早发现碳酸钙垢沉淀的发生;以防止生长的晶体对膜表面产生损伤;如早期发现碳酸钙垢;可以用降低给水PH值至3.0~5.0之间运行1~2小时的方法去除..对沉淀时间更长的碳酸钙垢;侧应用柠檬酸清洗液进行循环清洗或通宵浸泡..2.硫酸钙垢清洗掖2参见本文最后的表2是将硫酸钙垢从反渗透膜表面去除掉的最佳方法..3.金属氧化物垢可以使用上面所述的去除碳酸钙垢的方法;很容易地去除沉积下来的氢氧化物例如氢氧化物4.硅垢对于不是与金属氧化物或有机物共生的硅垢;一般只有通过专门的清洗方法才能将它们去除..5.有机沉积物有机沉积物例如微生物粘泥或霉斑可以使用表2所列之清洗液3去除;为了防止再繁殖;可使用经海德能公司认可的杀菌溶液在系统中循环;浸泡;一般需较长时间浸泡才能有效;如反渗透装置使用超过三天时;最好采用消毒处理;确定适宜的杀菌剂是非常重要得..表1反渗透膜污染特征及处理方法三、复合膜组件的一般保护方法1.本文介绍的方法适用于以下情况：a.安装在压力容器中的反渗透膜组件的短期保存；b.安装在压力容器中的反渗透膜组件的长期保存；c.作为备件的反渗透膜的贮存及反渗透系统启动前的膜保存..2.短期保存短期保存方法使用于那些停止运行5-30天的反渗透系统..此时反渗透组件仍安装在RO系统的压力容器内..保存操作的具体步骤如下：a.用给水冲洗反渗透系统;同时注意将气体从系统中完全排除；b.将压力容器及相关管路充满水后;关闭相关阀门;防止气体进入系统；c.每隔5天按上述方法洗一次..3.长期停用保护长期停用保护方法适用于停止使用30天以上;膜组件仍安装在压力容器在压力容器中的反渗透系统..保护操作的具体步骤如下：a.清洗系统中的膜组件b.用反渗透产出水配制杀菌液;并用杀菌液冲洗反渗透系统..杀菌剂的使用及杀菌液的配制方法请与我们联系..c.用杀菌液充满反渗透系统后;关闭相关法门使杀菌液保留于系统中;此时应确认系统完全充满；d.如果系统温度低于27℃;应每隔30天用新的杀菌液进行第二;第三步的操作；如果系统温度高于27℃则应每隔15天更换一次保护液杀菌液；在反渗透系统重新投入使用前;用低压给水冲洗系统一小时;然后再用高压给水冲洗系统5-10分钟;无论低压冲洗还是高压冲洗时;系统的产水排放阀均应全部打开..在恢复系统至正常操作前;应检查并确认系统产品水中不含有任何杀菌剂..。

纯水机工作原理引言概述：纯水机是一种常见的水处理设备，它可以将自来水中的杂质和污染物去除，提供纯净的饮用水。

本文将详细介绍纯水机的工作原理。

正文内容：1. 滤芯过滤1.1 预处理滤芯预处理滤芯通常由活性炭、陶瓷等材料制成，主要用于去除水中的悬浮物、泥沙、铁锈等大颗粒杂质。

1.2 精密过滤滤芯精密过滤滤芯采用微孔过滤技术，能有效去除水中的细菌、病毒、胶体等微小颗粒。

2. 反渗透膜处理2.1 压力泵纯水机通过压力泵将水推入反渗透膜，产生高压，使水分子通过膜孔，而杂质和污染物被截留在膜表面。

2.2 反渗透膜反渗透膜是纯水机的核心部件，它采用孔径小于水分子的特殊结构，能有效去除水中的溶解性盐类、重金属、有机物等。

2.3 膜壳和管路系统膜壳和管路系统起到支撑和保护反渗透膜的作用，同时能够防止污染物和杂质进入纯水。

3. 冲洗和排放3.1 冲洗系统纯水机配备有冲洗系统，用于定期清洗反渗透膜，去除膜表面的污染物，保证膜的正常工作。

3.2 排放系统纯水机还配备有排放系统，用于排放冲洗过程中产生的废水和浓缩水，减少对环境的影响。

4. 后处理4.1 活性炭过滤纯水机的后处理部分通常采用活性炭过滤，用于去除水中的余氯、异味和有机物。

4.2 紫外线杀菌为了确保出水的卫生安全，纯水机还会使用紫外线杀菌技术，有效杀灭水中的细菌和病毒。

5. 出水控制5.1 液位开关纯水机配备有液位开关，能够实时监测水箱的水位，当水位过低时，自动停止供水，以免干烧损坏设备。

5.2 压力开关压力开关用于控制纯水机的工作压力，当压力达到设定值时，自动停止工作，保护设备。

总结：通过滤芯过滤、反渗透膜处理、冲洗和排放、后处理以及出水控制等步骤，纯水机能够将自来水中的杂质和污染物去除，提供纯净的饮用水。

纯水机工作原理的深入了解，有助于我们更好地使用和维护纯水机，保证饮用水的质量和安全。

医用纯水机技术参数
一、主要组成结构
1、机械过滤器
2、软化过滤器
3、保安过滤器
４、反渗透系统
５、泵、纯水泵
６、1００0L纯水罐
7、精密过滤器
8、具有压力保护功能
9、纯水流量及浓水流量显示
10、优质反渗透膜
１1、臭氧发生器
１２、紫外线
1３、ＳＵＳ304不锈钢机架
二、技术参数要求
原水压力: 0. ２MＰａ～０.4ＭPa（最佳０。

3MPa)原水流量: ／2.0m3 /h
原水硬度: ≤8mｍol
进水温度：５~35℃(２5℃最佳）
环境温度： 5～4５℃
设备功率: 3—5ＫW
★产水水量: 100０Ｌ／Ｈ
★输出供水量：≥５Ｌ／分钟
纯水电导率: ≤15us／cm
★细菌总数：≤１０CFU／100ｍl
纯水流量: ≥1．０m３／h
离子去除率： 96％～99%以上
树脂型号: 0０1×７
纯水箱储水量:10０0L
外形尺寸: 约１.8立方
整机重量: ４00~６５0KG
控制方式：全自动控制
四、性能特征
★产水水质满足XX胃镜室中心用水标准；
预处理系统自动冲洗及再生运行；
软水、纯水具有的供水管路;
全自动运行控制,无需专人看管；
具备无水保护,高、低压力保护等多种功能；
反渗主机具有自动脉冲冲洗功能;
结构紧凑简洁，占地面积小；
具有纯水储水消毒功能；。
