过滤器压力

关于设计过滤器压力降的具体计算数据关于设计过滤器压力降的具体计算数据1．根据用户提供该过滤器具体数据如下：压力：30000Pa 通径：DN400 介质：瓦斯丝网：30目流量：80m3/分钟2．根据表中查得，粘度μ=0.023厘泊(1厘泊=0.001公斤/米•秒)，即得：μ=2.3*10-5公斤/米•秒瓦斯比重p=570kg/米3首先求得流量:W=80m3/分钟=80*570kg/分钟=2.73×106kg/小时求得流速:V=W//3600P•A米/秒=0.002947306米/秒注:A为管道截面积A=0.7854*D2=0.7854*0.42=0.1256m2再求得雷诺数:Re.根据公式得:Vdp 0.002947306*0.4*570Re=--------------=----------------------------=2978.2 64273μ•g 2.3*10-5*9.81再求得摩擦系数,根据公式得:f=64/Re=64/2978.264273=0.021489026根据压力降公式计算如下:△Pf=6.38*10-13fLw2/d5p=6.38*10-13*0.021489026*80*456002/0.45*570=6.38*10-13*0.021489026*80*2.097*109/5.8368=3.9*10-4 Kg/CM2 注为当量直管段长度DN400 丝网为30目时,L取最小值即L=80*103mm=80m再根据HGJ532-91规定过滤器有效过滤面积为相连管道的截面积三倍以上,即得0.125664*4倍=0.502656根据提供30目丝网标准过滤器面为50%,得0.502656+0.251328=0.753984m2+滤筒阻力损失0.2m2=0.953984m2。

精密过滤器产品参数
精密过滤器是过滤杂质和微粒的专用过滤器，包含多种不同材质、结构等类型的产品。

以下是一些常见的精密过滤器产品参数。

1. 过滤精度：精密过滤器的过滤精度通常以绝对颗粒大小表示，例如0.1、0.2或
0.5微米等。

这意味着它们可以捕捉到这个尺寸或更小的粒子。

2. 滤芯材质：滤芯材质影响着过滤器的耐腐蚀性、温度范围、性能和使用寿命等因素。

常见的滤芯材质包括聚丙烯、聚酯、聚四氟乙烯、陶瓷、不锈钢等。

3. 过滤器尺寸：不同的过滤器尺寸适用于不同的应用场景。

过滤器可以有不同的长度、直径、内径和外径等尺寸。

4. 最大流量：精密过滤器能够处理的最大的流量可以达到几百升每分钟甚至更高，
它与过滤器尺寸、材质和过滤精度等相关。

5. 最大压力：过滤器能够承受的最大压力取决于材料和结构等因素。

通常，精密过
滤器的最大压力范围在1至10巴之间。

6. 操作温度：精密过滤器的操作温度取决于滤芯材质和使用环境等因素。

某些滤芯
材质对高温或低温有一定的限制，过滤器必须在合适的温度范围内操作。

7. 应用领域：不同类型的精密过滤器广泛应用于食品、医药、电子、半导体、化工、环保等不同领域的过滤处理中。

具体应用领域，选择的过滤器型号和参数不同。

8. 过滤器类型：根据应用要求，精密过滤器被分为多种类型，例如深度过滤、表面
过滤、颗粒过滤、膜过滤等等。

不同类型的过滤器都具有不同的特点和适用范围。

9. 使用寿命：精密过滤器的使用寿命取决于多种因素，包括过滤器压力、流量、使
用环境、操作温度等，通常根据使用寿命长短来选择过滤器型号。

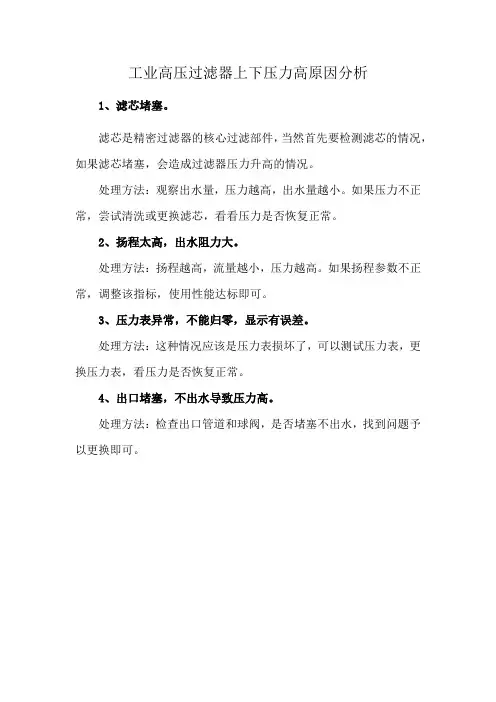

工业高压过滤器上下压力高原因分析
1、滤芯堵塞。

滤芯是精密过滤器的核心过滤部件，当然首先要检测滤芯的情况，如果滤芯堵塞，会造成过滤器压力升高的情况。

处理方法：观察出水量，压力越高，出水量越小。

如果压力不正常，尝试清洗或更换滤芯，看看压力是否恢复正常。

2、扬程太高，出水阻力大。

处理方法：扬程越高，流量越小，压力越高。

如果扬程参数不正常，调整该指标，使用性能达标即可。

3、压力表异常，不能归零，显示有误差。

处理方法：这种情况应该是压力表损坏了，可以测试压力表，更换压力表，看压力是否恢复正常。

4、出口堵塞，不出水导致压力高。

处理方法：检查出口管道和球阀，是否堵塞不出水，找到问题予以更换即可。

多介质过滤器技术参数
技术参数如下：
1. 过滤器类型：多介质过滤器
2. 孔径尺寸：根据不同需求可选择不同孔径尺寸，常用的包括5微米、10微米、20
微米等。

3. 过滤介质：根据过滤目标液体或气体的特性和需求，可使用不同材质的过滤介质，包括石英砂、石英石、活性炭、陶瓷颗粒等。

4. 滤材粒径范围：一般为0.5mm至2mm，可根据不同应用需求进行调整。

5. 过滤效率：大部分多介质过滤器的过滤效率可达到95%以上，能有效去除悬浮物、颗粒、微生物等杂质。

6. 清洗周期：一般情况下，多介质过滤器的清洗周期为2至3周，具体清洗周期根据使用情况和污染程度可能有所调整。

7. 最大工作压力：多介质过滤器的最大工作压力根据具体设备结构和材质决定，一
般为1.0至3.0 MPa。

9. 安装方式：多介质过滤器可采用立式或卧式安装方式，根据具体场地条件和要求
进行选择。

10. 过滤面积：根据不同型号和尺寸，多介质过滤器的过滤面积范围一般为0.5平方
米至3.0平方米。

请注意，这是根据一般常见的多介质过滤器技术参数进行描述的，实际参数可能因厂
家和产品型号的不同而有所差异。

选择高效过滤器的基础原则
选择高效过滤器的基础原则
高效过滤器主要用于捕集0.5um以下的颗粒灰尘及各种悬浮物。

采用超细玻璃纤维纸作滤料，胶版纸、铝膜等材料作分割板，与木框铝合金胶合而成。

每台均经纳焰法测试，具有过滤效率高、阻力低、容尘量大等特点。

高效空气过滤器可广泛用于光学电子、LCD液晶制造，生物医药、精密仪器、饮料食品，印刷等行业无尘净化车间的空调末端送风处。

高效和超均用于洁净室末端，以其结构形式可分为有：有隔板高效、无隔板高效、大风量高效,高效过滤器等。

高效过滤器选型的一般原则包括以下几点：
1、公称压力：
按照过滤管路可能出现的压力确定过滤器的压力等级。

2、进出口通径：
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

3、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kp
4、孔目数的选择：
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

5、过滤器材质：
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

为了提高净化效率建议高效过滤器滤芯必须每年及时更换一次，以确保净化效果达到标准要求。

管道过滤器技术参数管道过滤器是一种用于过滤管道中杂质的设备，其技术参数包括以下几个方面：1. 公称通径：指过滤器的入口和出口直径，通常以毫米（mm）为单位。

根据实际需要过滤的介质流量和颗粒大小，选择合适的公称通径。

2. 工作压力：指过滤器能够承受的最大压力，通常以兆帕（MPa）为单位。

根据实际应用中管道的压力情况，选择合适的工作压力的过滤器，以确保其正常工作并防止爆裂或泄漏。

3. 工作温度：指过滤器能够承受的最大温度，通常以摄氏度（℃）为单位。

根据实际应用中管道的温度情况，选择合适的工作温度的过滤器，以避免因过热而损坏。

4. 过滤精度：指过滤器能够过滤掉的最小颗粒直径，通常以微米（μm）为单位。

过滤精度越高，过滤效果越好，但同时也会影响过滤器的流量和阻力。

根据实际需要过滤的介质颗粒大小，选择合适的过滤精度。

5. 纳污量：指过滤器能够容纳的最大污物量，通常以升（L）或立方米（m³）为单位。

根据实际需要过滤的介质流量和杂质含量，选择具有足够纳污量的过滤器。

6. 额定流量：指过滤器在一定时间内能够处理的介质流量，通常以升/小时（L/h）或立方米/小时（m³/h）为单位。

根据实际需要处理的介质流量，选择具有足够额定流量的过滤器。

7. 滤芯数量：指过滤器内部所装滤芯的数量，根据实际需要选择合适数量的滤芯，以保证过滤效果。

8. 清洗方式：指过滤器的清洗方式，包括手动清洗、自动清洗、在线清洗等。

根据实际需要选择合适的清洗方式，以保证过滤器的清洁度和使用寿命。

9. 电源：指过滤器所需的电源要求，包括电压、频率等参数。

根据实际供电情况选择合适的电源，以确保过滤器的正常工作。

10. 环境温度和湿度：指过滤器所处的环境温度和湿度要求。

根据实际环境情况选择合适的温度和湿度范围，以确保过滤器的正常工作。

以上是管道过滤器的一些常见技术参数，具体参数可能会因不同的制造商和型号而有所差异。

在选择管道过滤器时，需要根据实际应用情况综合考虑各种参数的要求，以确保其正常工作并达到预期的过滤效果。

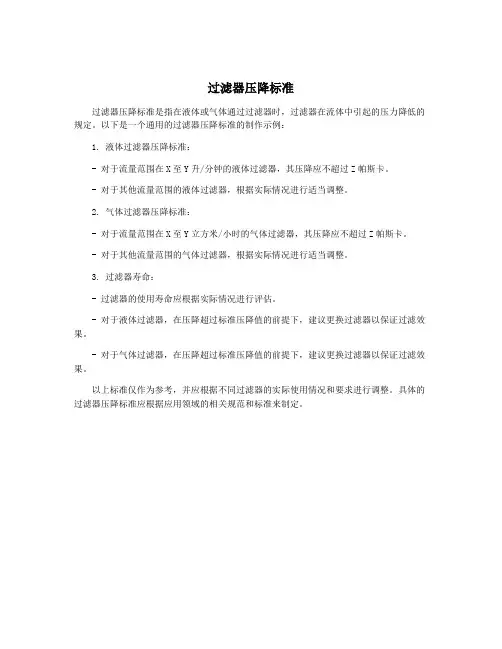

过滤器压降标准
过滤器压降标准是指在液体或气体通过过滤器时，过滤器在流体中引起的压力降低的规定。

以下是一个通用的过滤器压降标准的制作示例：
1. 液体过滤器压降标准：
- 对于流量范围在X至Y升/分钟的液体过滤器，其压降应不超过Z帕斯卡。

- 对于其他流量范围的液体过滤器，根据实际情况进行适当调整。

2. 气体过滤器压降标准：
- 对于流量范围在X至Y立方米/小时的气体过滤器，其压降应不超过Z帕斯卡。

- 对于其他流量范围的气体过滤器，根据实际情况进行适当调整。

3. 过滤器寿命：
- 过滤器的使用寿命应根据实际情况进行评估。

- 对于液体过滤器，在压降超过标准压降值的前提下，建议更换过滤器以保证过滤效果。

- 对于气体过滤器，在压降超过标准压降值的前提下，建议更换过滤器以保证过滤效果。

以上标准仅作为参考，并应根据不同过滤器的实际使用情况和要求进行调整。

具体的过滤器压降标准应根据应用领域的相关规范和标准来制定。

过滤器压差计算公式
1.需要用到的参数：
- ΔP：过滤器压差，单位为帕斯卡（Pa）或毫米水柱（mmH2O）
- Pi：过滤器进口压力，单位为帕斯卡（Pa）或毫米水柱（mmH2O）- Po：过滤器出口压力，单位为帕斯卡（Pa）或毫米水柱（mmH2O）
2.平均过滤器压差计算公式：
-ΔP=Pi-Po
3.标准流量过滤器压差计算公式：
-ΔP=K/Q^2
-K：常数，代表过滤器的设计参数和材料特性
-Q：过滤器的标准流量，单位为立方米/小时（m^3/h）
4.瞬态流量过滤器压差计算公式：
-ΔP=V/A
-V：过滤器的进口速度，单位为立方米/秒（m/s）
-A：过滤器截面积，单位为平方米（m^2）
5.柱状滤芯压差计算公式：
-ΔP=4ηLQ/(πd^2)
-η：流体粘度，单位为帕斯卡秒（Pa*s）
-L：滤芯长度，单位为米（m）
-Q：过滤器的实际流量，单位为立方米/小时（m^3/h）-d：滤芯孔径，单位为米（m）。

Y型过滤器技术规格书1阀体1）公称通径：DN50—DN200；公称压力：1.0Mpa,1.6Mpa2）阀体滤网安装处应有较大的凸起，保证有足够的过流面积，较小的水头损失。

3）阀门的连接方式主要采用法兰连接（含DN50）。

4）滤网结构应为双层滤网并带加强筋，应保证足够的强度和寿命。

5）阀盖螺栓应为活套连接，不得将螺栓直接锁入下阀体，以防阀体锈蚀后损坏螺纹。

2部件材质：1）阀体采用球墨铸铁（QT450-10），相应的物理化学主要控制指标详见国家标准（GB12227-89）2）阀座密封材质应采用合成橡胶NBR。

3）滤网的材质选用不锈钢SUS316。

3工艺要求：1）阀体、阀盖等内外表面要进行喷砂处理、以除去铁锈、水分及油等杂质。

2）阀内外部应采用静电喷涂烧结法、、涂敷卫生级无毒环氧树脂粉体涂装、防止生锈和流体腐蚀。

3）涂层应光滑均匀无缺陷、涂料干后不溶解于水,不影响水质,并不因空气温度变化而分解。

4）涂层厚度应达0.2mm以上，粉末涂料必须经过检测，符合饮用水卫生要求并提供涉及饮用水卫生安全产品之检测报告或相关之卫生许可批件.4阀门检验：为保证所提供橡胶瓣式止回阀符合本工程要求,供货方需于交货前进行规定检验,项目如下：1）水压试验：阀壳强度试验:压力为1.5MPa（2.4MPa）不得渗水。

阀座密封试验:压力为1.1MPa（1.76MPa）不得渗水。

2）操作试验：全套阀组合好后，利用主阀外部水压连续操作全开全闭行程五次以上，应相当顺利不致卡阻或破裂或不当现象产生。

3）阀门包装：阀门在装配时严禁在内腔涂抹油脂，测试完成后应用清水将内腔冲冼干净并用封口封住，以防垃圾进入。

4）出厂检测：阀门出厂检测应严格按照GB/T13927的标准执行，作到100%全检，并出厂时提供厂方的随货检验报告作为质量依据。
