袋式过滤器设备介绍及产品规格(完整资料).doc

中效袋式过滤器f8优势及规格尺寸中效袋式过滤器f8主要阻挡5um以上的灰尘颗粒，具有过滤面积大，容尘量大，低阻力，等优点，采用新型复合无纺布或微细玻璃纤维及进口合成纤维外加被覆补强成型滤料，袋式造型，配以各种金属外框（镀锌板、铝板、铝合金型材），一般所用的滤材为三种，复合无纺布，进口合成纤维和玻璃纤维，具体使用优势一一为您详解：中效袋式过滤器f8以其独特的袋式结构，确保气流均衡地充满整个袋子,袋式中效过滤器被广泛应用于中央空调通风系统、制药、医院、电子、食品等工业净化中，还可作为高效空气过滤器的前端过滤，以减少高效空气过滤器的负荷，延长其使用寿命。

由于袋式过滤器的迎风面大，因此它的容尘量大、风速低，被认为目前最好的中效过滤器结构。

中效袋式过滤器f8框架使用坚固，袋式设计能够更好的捕捉尘埃。

袋子的三边采用超声波密封，防止袋子缩紧或撕裂。

中效袋式过滤器是由一种独有的不脱落，防水，且表层和内层分层的人造纤维构成.较粗的第一层捕捉空气中较大的微粒，较细的第二层增强过滤器的稳定性并防止较小的尘埃漂浮在空中，这种双层滤料设计保证了低初阻力及高容尘量，并延长了过滤器的使用寿命。

主要使用在以下环境：1、洁净室新风空调系统、新风机组的预过滤；2、中央空调系统的二级或末级过滤；3、空气净化设备的主过滤；4、高效过滤器的前端过滤；中效过滤器常规尺寸除了之前介绍过的袋深381的尺寸外，还有以下几种：1、规格：595*495*600，袋数为5，风量是3000m3/h，过滤面积为3.54。

2、规格：595*595*600，袋数为6，风量是3600m3/h,过滤面积为4.32。

3、规格：595*295*600，袋数为3，风量是1800m3/h,过滤面积为2.16。

4、规格：595*259*500，袋数为3，风量是1500m3/h，过滤面积为1.8。

5、规格：495*495*500，袋数为5，风量是2000m3/h，过滤面积为2.45。

袋式过滤器简介：
袋式过滤机是一种新型的过滤系统，滤机内部由金属内网支撑着滤袋，液体由入口流进，经滤袋过滤后流出，杂质则被拦截在滤袋中，滤袋可更换或清洗后继续使用。

天宇净化生产的袋式过滤器参数如下：
过滤能力：5-100T/h
过滤孔径：1-200μm
适用温度:≤140。

C
配泵压力：≤0.4MPa
材质：不锈钢
袋式过滤器应用行业：
饮料、食用油、发酵酒类、生物科技、医药制造、植物萃取及化妆品等行业水处理、切削油、润滑油、电渡液、水性洗剂、汽车电著涂装及半导体等行业石油化工、酸碱液、树脂、颜料、涂料、乳胶、油墨、凡立水、及感光显影等行业。

水泥: 破碎研磨煤磨物料输送库顶除尘生料磨水泥磨包装
治金: 电弧炉高炉除硫炉铸造喷砂筒式熔炉
发电厂: 物料输送烟尘/粉尘处理飞灰库
铝厂: 硫化床干洗塔文氏喷射干洗塔自培干洗塔炭素粉尘电解铝生产除尘
食品/医药: 添加剂干燥工段面粉/谷物加工糖衣药片包装
化工: 塑料纤维树脂轮胎/橡胶炼胶漂白粉包装。

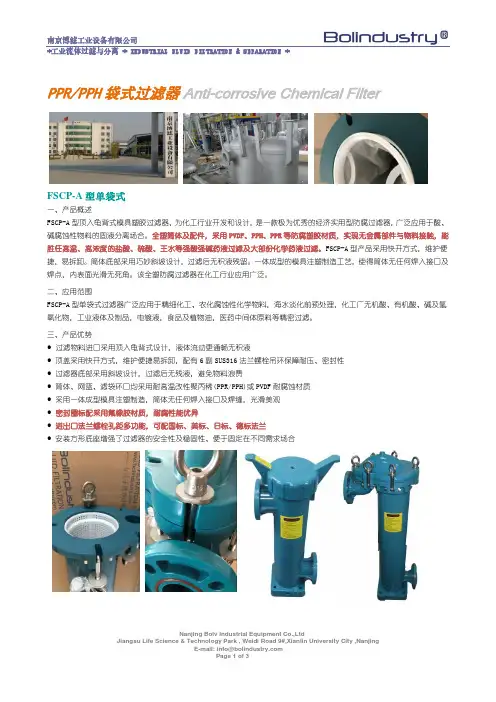

Nanjing Bolv Industrial Equipment Co.,LtdPPR/PPH 袋式过滤器Anti-corrosive Chemical FilterFSCP-A 型单袋式一、产品概述FSCP-A 型顶入龟背式模具塑胶过滤器，为化工行业开发和设计，是一款极为优秀的经济实用型防腐过滤器，广泛应用于酸、碱腐蚀性物料的固液分离场合。

全塑筒体及配件，采用PVDF、PPH、PPR 等防腐塑胶材质，实现无金属部件与物料接触，能胜任高温、高浓度的盐酸、硫酸、王水等强酸强碱药液过滤及大部份化学药液过滤。

FSCP-A 型产品采用快开方式，维护便捷，易拆卸。

筒体底部采用巧妙斜坡设计，过滤后无积液残留。

一体成型的模具注塑制造工艺，使得筒体无任何焊入接口及焊点，内表面光滑无死角。

该全塑防腐过滤器在化工行业应用广泛。

二、应用范围FSCP-A 型单袋式过滤器广泛应用于精细化工、农化腐蚀性化学物料，海水淡化前预处理，化工厂无机酸、有机酸、碱及氢氧化物，工业液体及制品，电镀液，食品及植物油，医药中间体原料等精密过滤。

三、产品优势● 过滤物料进口采用顶入龟背式设计，液体流动更通畅无积液● 顶盖采用快开方式，维护便捷易拆卸，配有6副SUS316法兰螺栓吊环保障耐压、密封性 ● 过滤器底部采用斜坡设计，过滤后无残液，避免物料浪费● 筒体、网篮、滤袋环口均采用耐高温改性聚丙稀(PPR/PPH)或PVDF 耐腐蚀材质 ● 采用一体成型模具注塑制造，筒体无任何焊入接口及焊缝，光滑美观 ● 密封圈标配采用氟橡胶材质，耐腐性能优异● 进出口法兰螺栓孔距多功能，可配国标、美标、日标、德标法兰 ● 安装方形底座增强了过滤器的安全性及稳固性、便于固定在不同需求场合四、规格选型袋数 工作压力（MAX）最大流量(M3/h)参考过滤面积（M2）过滤精度（um）进出口径（mm）可选材质温度（℃）1只 1.0Mpa 45 0.50 0.5-500 DN65法兰 PPH 901只 1.0Mpa 45 0.50 0.5-500 DN65法兰 PPR 1001只 1.0Mpa 45 0.50 0.5-500 DN65法兰 PVDF 150五、维护使用操作更换滤袋（推荐的更换压差为≤1.5Bar@20℃）1切断物料泵电源并锁定泵电源不能被开启，待到泵运转完全停止2关闭过滤器进液阀门3关闭过滤器出液阀门4打开排污阀，然后打开排气阀，排净过滤器内料液5确定过滤器已无内部压力6再次检查压力表压力为零7施加外力逆时针方向松动过滤器盖上的金属吊环，6副吊环需对称松动，直至从顶盖脱离8小心取出原有滤袋，装入新的滤袋，确保滤袋沿口与过滤器内结构贴合安装过滤器1用少量润滑剂清洁O形圈密封垫及O形圈密封垫槽2将顶盖放入原位对齐，6副吊环及垫片分别固定入顶盖上方3顺时针方向手动对称，逐步拧紧金属吊环，然后施加外力对称收紧，使顶盖下端面与筒体上端面紧贴4关闭排污阀和排气阀5开启出液阀，然后开启进液阀6清洁过滤器外表面，避免刮伤外表面7闭合电源，启动物料泵，同时检查顶盖密封有无漏液，以及压力表指针是否在相应正常刻度范围内。

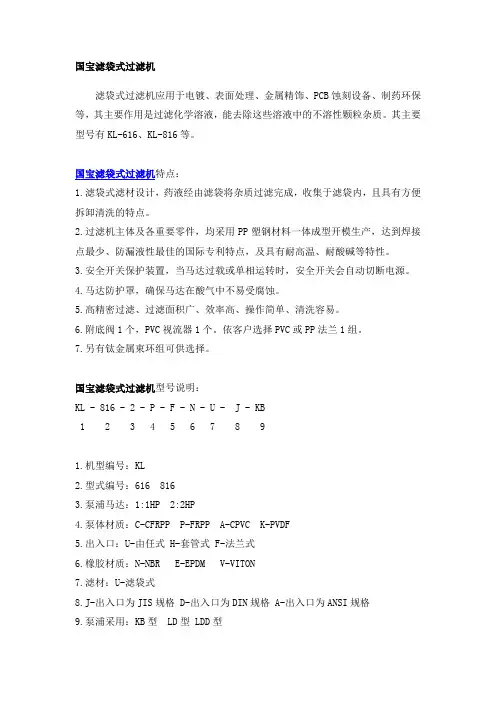

国宝滤袋式过滤机
滤袋式过滤机应用于电镀、表面处理、金属精饰、PCB蚀刻设备、制药环保等，其主要作用是过滤化学溶液，能去除这些溶液中的不溶性颗粒杂质。

其主要型号有KL-616、KL-816等。

国宝滤袋式过滤机特点：
1.滤袋式滤材设计，药液经由滤袋将杂质过滤完成，收集于滤袋内，且具有方便拆卸清洗的特点。

2.过滤机主体及各重要零件，均采用PP塑钢材料一体成型开模生产，达到焊接点最少、防漏液性最佳的国际专利特点，及具有耐高温、耐酸碱等特性。

3.安全开关保护装置，当马达过载或单相运转时，安全开关会自动切断电源。

4.马达防护罩，确保马达在酸气中不易受腐蚀。

5.高精密过滤、过滤面积广、效率高、操作简单、清洗容易。

6.附底阀1个，PVC视流器1个。

依客户选择PVC或PP法兰1组。

7.另有钛金属束环组可供选择。

国宝滤袋式过滤机型号说明：
KL - 816 - 2 - P - F - N - U - J - KB
1 2 3 4 5 6 7 8 9
1.机型编号：KL
2.型式编号：616 816
3.泵浦马达：1:1HP 2:2HP
4.泵体材质：C-CFRPP P-FRPP A-CPVC K-PVDF
5.出入口：U-由任式 H-套管式 F-法兰式
6.橡胶材质：N-NBR E-EPDM V-VITON
7.滤材：U-滤袋式
8.J-出入口为JIS规格 D-出入口为DIN规格 A-出入口为ANSI规格
9.泵浦采用：KB型 LD型 LDD型。

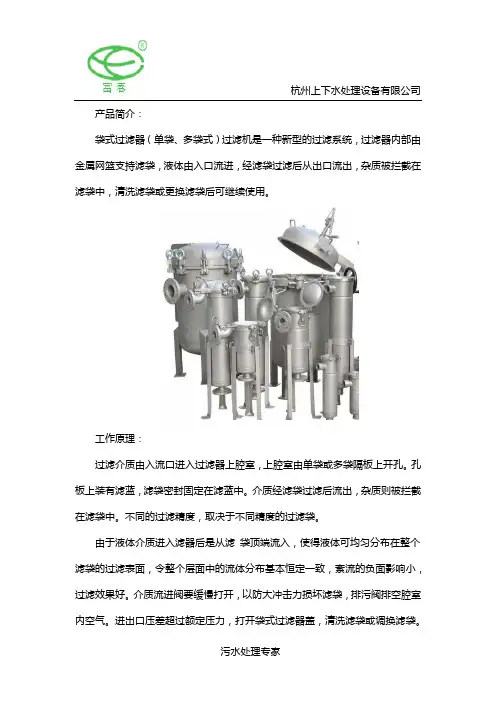

杭州上下水处理设备有限公司产品简介：
袋式过滤器（单袋、多袋式）过滤机是一种新型的过滤系统，过滤器内部由金属网篮支持滤袋，液体由入口流进，经滤袋过滤后从出口流出，杂质被拦截在滤袋中，清洗滤袋或更换滤袋后可继续使用。

工作原理：
过滤介质由入流口进入过滤器上腔室，上腔室由单袋或多袋隔板上开孔。

孔板上装有滤蓝，滤袋密封固定在滤蓝中。

介质经滤袋过滤后流出，杂质则被拦截在滤袋中。

不同的过滤精度，取决于不同精度的过滤袋。

由于液体介质进入滤器后是从滤袋顶端流入，使得液体可均匀分布在整个滤袋的过滤表面，令整个层面中的流体分布基本恒定一致，紊流的负面影响小，过滤效果好。

介质流进阀要缓慢打开，以防大冲击力损坏滤袋，排污阀排空腔室内空气。

进出口压差超过额定压力，打开袋式过滤器盖，清洗滤袋或调换滤袋。

杭州上下水处理设备有限公司技术参数
工作温度：5℃～40℃
筒体材料：304、316L、Q235衬塑
单机流量：15m3/h～480m3/h
过滤精度：1.0μm～100.0μm（有特殊要求可定做）
滤芯数量：1袋～24袋
产品规格：
杭州上下水处理设备有限公司
杭州上下水处理设备有限公司
杭州上下水处理设备有限公司
更多详情请拨打联系电话或登录杭州上下水处理设备有限公司官网/咨询。

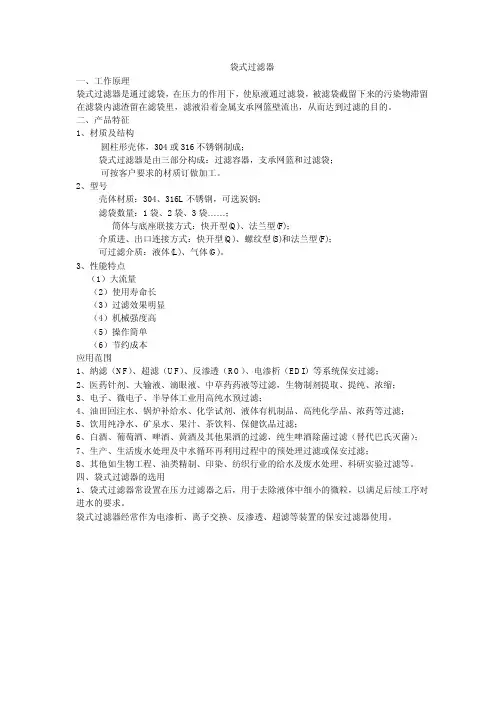

袋式过滤器一、工作原理袋式过滤器是通过滤袋，在压力的作用下，使原液通过滤袋，被滤袋截留下来的污染物滞留在滤袋内滤渣留在滤袋里，滤液沿着金属支承网篮壁流出，从而达到过滤的目的。

二、产品特征1、材质及结构圆柱形壳体，304或316不锈钢制成；袋式过滤器是由三部分构成：过滤容器，支承网篮和过滤袋；可按客户要求的材质订做加工。

2、型号壳体材质：304、316L不锈钢，可选炭钢；滤袋数量：1袋、2袋、3袋……；筒体与底座联接方式：快开型(Q)、法兰型(F)；介质进、出口连接方式：快开型(Q)、螺纹型(S)和法兰型(F)；可过滤介质：液体(L)、气体(G)。

3、性能特点（1）大流量（2）使用寿命长（3）过滤效果明显（4）机械强度高（5）操作简单（6）节约成本应用范围1、纳滤（NF）、超滤（UF）、反渗透（RO）、电渗析（EDI）等系统保安过滤；2、医药针剂、大输液、滴眼液、中草药药液等过滤，生物制剂提取、提纯、浓缩；3、电子、微电子、半导体工业用高纯水预过滤；4、油田回注水、锅炉补给水、化学试剂、液体有机制品、高纯化学品、浓药等过滤；5、饮用纯净水、矿泉水、果汁、茶饮料、保健饮品过滤；6、白酒、葡萄酒、啤酒、黄酒及其他果酒的过滤，纯生啤酒除菌过滤（替代巴氏灭菌）；7、生产、生活废水处理及中水循环再利用过程中的预处理过滤或保安过滤；8、其他如生物工程、油类精制、印染、纺织行业的给水及废水处理、科研实验过滤等。

四、袋式过滤器的选用1、袋式过滤器常设置在压力过滤器之后，用于去除液体中细小的微粒，以满足后续工序对进水的要求。

袋式过滤器经常作为电渗析、离子交换、反渗透、超滤等装置的保安过滤器使用。

结构图型号规格直径*滤袋长过滤参考量（T/H）滤袋数(袋) 进出水口∮230*430 10 1 2”∮230*810 20 1 2”∮230*1000 30 1 2”∮450*810 40 2 3”∮450*1000 60 2 DN100 ∮600*810 60-100 3-5 DN100 ∮600*1000 90-150 3-5 DN125 ∮700*810 120-160 6-8 DN150 ∮700*1000 180-240 6-8 DN225 ∮1000*1000 270-360 9-12 DN250。

水处理系列设备（袋式过滤器）安装使用说明书袋式过滤器一、产品简介袋式过滤器采用了欧美公司产品标准组织生产、选配了国外进口材料、加工工艺和标准的滤袋，将出色的过滤性能、高度可靠性与操作便捷性完美统一。

二、适用范围广泛适用于石油、化工、食品饮料、微电子、水处理及膜工业、制药及金属加工等领域水质的深度处理。

三、产品特点1.采用独特的过滤设计技术，密封效果极佳，杜绝测漏。

2.合理配置的密封圈环节，无论是单袋还是多袋式过滤器，都能确保系统密封之可靠性。

独特的密封设计既可采用普通型的钢圈缝制滤袋，也可采用全焊缝的热熔滤袋，能确保最大限度的无溢漏现象。

3.单位过滤面积的处理流量较大，过滤阻力较小，过滤效率高。

4.用途广泛，可用于粗滤、中滤或精滤；在达到同样过滤效果的情况下比较起板框精滤机、滤芯式过滤器、原水预过滤机和精滤机等投资更低、寿命更长、过滤成本更低。

四、技术参数1.最大流量：1—4000m3/h2.过滤面积：0.1—0.5m23.过滤精度：0.1—2000μm五、工作原理袋式过滤器可分为三部分：过滤容器、支撑滤蓝和滤袋。

滤袋由支撑滤蓝承托，要过滤的液体从滤袋顶端流入，这样液体可均匀分布在整个滤袋的过滤表面，令整个层面中的流体分布恒定一致，没有紊流的负面影响，过滤效果好。

液体从滤袋内表面流向外表面，滤除的颗粒杂质被截留在滤袋内，确保更换滤袋时不致污染下游液体。

以高强度不锈钢丝网支撑的支撑滤蓝，令过滤系统中的过滤表面积大大提高，提供了一个大而畅通的过滤表面。

六、规格型号1. 单袋式过滤器2. 多袋式过滤器七、安装注意事项1. 设备应采用旁通式安装，以便设备在不停机状态下检修与维护。

2. 设备进水口、出水口、排污口均应加装阀门。

3. 设备之间净距离不小于1500mm ；设备与墙体净距离不小于1000mm ；设备型号 进出口 （mm ） 滤袋数量（个）设计压力 （MPa ） 最大流量 （m 3/h ） 过滤面积 （m 2） 过滤精度 （μm ） 材质 HJ DN25 1 1.6 12 0.1 1-100 Q235 HJ DN50 1 1.6 20 0.2 1-100 Q235 HJDN5011.6400.51-100Q235型号 进出口 （mm ） 滤袋数量（个）设计压力 （MPa ） 最大流量 （m 3/h ） 过滤面积 （m 2） 过滤精度 （μm ） 材质 HJ DN125 2 1.6 80 1.0 1-100 Q235 HJ DN125 3 1.6 120 1.5 1-100 Q235 HJ DN150 4 1.6 160 2.0 1-100 Q235 HJ DN200 5 1.6 200 2.5 1-100 Q235 HJ DN200 6 1.6 240 3.0 1-100 Q235 HJ DN250 7 1.6 280 3.5 1-100 Q235 HJ DN250 8 1.6 320 4.0 1-100 Q235 HJ DN250 9 1.6 360 4.5 1-100 Q235 HJ DN250 10 1.6 400 5.0 1-100 Q235 HJ DN250 11 1.6 440 5.5 1-100 Q235 HJ DN300 12 1.6 480 6.0 1-100 Q235 HJDN300131.65206.51-100Q235与四周应留出不小于500mm的维修空间。

中效过滤袋中效过滤袋产品特性：中效过滤袋以其独特的袋式结构，确保气流均衡地充满整个袋子。

独特的热熔技术可以防止袋子之间过于挤压或出现渗漏，这样降低了阻力并使容尘量达到最大。

起加固作用的“袋子支撑格栅”可以防止过滤器在极差的工作环境下收缩或弯曲变形。

中效过滤袋可以作为理想的中效过滤，在潮湿、高气流和尘埃负载量大的环境下使用。

袋式过滤器上市后，他们在制药、汽车及食品制造工业、商业建筑及各种工业和通风系统中的应用，都成功地证明了他们以其价值及性能提升了行业标准。

本公司有各种级别的中效过滤袋可供客户选择，客户可根据不同工作环境来选择不同的滤料和尺寸，以保证过滤系统的有效运行。

中效过滤袋用途:中效过滤袋适用于精密无尘室（clean room）之二级过滤，高效过滤器之前置过滤。

（40-45 %）桔色、主要用于商业大楼、剧院、车站、航空站；（60-65%）绿色、主要用于喷漆车室、学校、计算机房；（80-85%）粉红色、石化工业，塑料工业，制药厂，食品厂，涂装厂，电子厂，，实验室；（90-95 %）黄色、精密电子工业，国防工厂，无菌室，无菌厂房。

注：可按用户具体要求定做。

F8中效过滤袋用途：F8中效过滤袋适用于空调通风系统细尘过滤。

F8中效过滤袋产品特性：F8中效过滤袋选用高性能静电滤料制成。

每个F8中效过滤袋滤袋边采用超声波方式加以熔合，具有良好气密性及结合强度，不至由于风压高时产生漏气或者破裂而影响过滤效率，每个F8中效过滤袋滤袋均有六道不织布隔片以超声波接合平均分布于袋宽中，此隔片除具有均风作用外，其最主要功能是控制滤袋承受风压时不至于过度膨胀相互遮蔽，而降低有效过滤面积与效果。

无旧式玻纤断裂的危险及对人体造成的不适，无导致微生物滋生的条件，而且有较长的使用寿命，最高使用温度可达80℃.注：可按用户具体要求定做。

F7中效过滤袋设计特点：外框：以镀锌框、铝框为结构外框。

内框压条：每个F7中效过滤袋滤袋以一金属条固定，增加滤网强度，并防止滤袋于高风速时，因风切之磨擦力而破裂。

袋式过滤器说明书-CAL-FENGHAI.-(YICAI)-Company One1袋式过滤系统操作手册袋式过滤原理图上海鑫滤环保设备有限公司一、产品简介袋式过滤系统原理袋式过滤器是一种新型的过滤系统，滤机内部由金属内网支撑着滤袋，强磁棒组成。

液体由入口流进，经磁棒吸附，滤袋过滤后流出，杂质则被拦截在滤袋及磁棒中，如下图所示。

滤袋和磁棒可更换或清洗后继续使用。

二、安装准备警告：开盖后，下落的盖子会伤手。

1、首先，请确认安装袋式过滤系统所需的配件是否已经准备齐全：①袋式过滤器主体②O型密封圈③支撑网④滤袋和磁棒⑤压力表（选配）；2、检查O型密封圈和滤机上的O型槽，若O型密封圈变形，出现划痕或破裂，或O型密封圈接合部位有问题，请更换新的配件。

安装安装时，请按以下步骤作业：1.将袋式过滤器安置在需过滤的工位上，连接进出口法兰或管牙后，加以固定；闷堵排气口，或配置排气阀。

夹套型连接保温热源。

2.将金属内网轻轻放入袋式过滤器中，使内网领口与袋式过滤器口吻合。

3.放置滤袋，使滤袋环口和金属内网领口吻合，然后将带有磁棒的压板放入设备内将滤袋压紧即可。

4.将O型密封圈放入O型槽，O型密封圈不能扭曲或变形，多袋滤机扣上滤袋压环。

5.一手握住上盖把手，一手抓住上盖的另一端（多袋滤机转动顶端手轮），将上盖对准袋式过滤器口，缓缓放下，自然平压于O型密封圈及滤袋环口上。

6.上盖对准后，同时拧紧对角的两个吊帽，将所有吊帽一一拧紧(用短棍插入吊环内绞紧)。

7.关闭安装在袋式过滤器顶部的排气阀。

8.请检查各连接管道是否牢固；工作压力是否在允许范围内。

9.打开输出阀门。

打开热源进入阀，缓慢升温，使滤机温度升到指定温度。

10.慢慢地打开输入阀门，让液体缓缓流入并充满滤机，防止液体突然冲击滤袋，造成破裂，然后观察有无泄漏。

若未出现泄漏，即可开始过滤。

二、日常使用及维护一、日常使用工作中的过滤系统需经常检查进出口的压力差，当压力差达到~时，应及时更换滤袋，以免压差过大使滤袋破裂和支撑网损坏。

(一)化纤袋式空气过滤器（中效袋式空气过滤网）产品特性：1、以镀锌铁或铝合金为结构外框。

2、每个滤袋间一金属条固定,增加强度,并防止滤袋于高风速时,因风切之摩擦力而破裂。

3、每个滤袋均有六道隔片平均分布于袋宽中,防止滤袋承受风压时过度膨胀、相互遮蔽,降低有效过滤面积与效率。

4、每个滤袋边均采用超声波方式熔合,具有良好之气密性及结合强度,不产生漏气或裂。

5、采用超细合成纤维以特殊织法制成,避免旧式玻璃纤维材料所可能对人体造成的不适。

6、滤材内含静电纤维,对次微米粉尘过滤效率特别良好, 具有高捕尘能力,高粉尘载量及高透气性,高使用寿命。

7、有35%、45%、65%、85%、95%、98%即G4、F5、F6、F7、F8、F9六种效率的袋型滤网可以选择。

性能参数:效率外形尺寸(mm) 袋数(pcs)过滤面积(m2)初阻力(Pa)建议风量(m3/h)35% 287×592×550 3 2.14 40 1700 490×592×550 5 3.58 40 2800 592×592×550 6 4.29 40 340045% 287×592×600 3 2.34 45 1800 490×592×600 5 3.9 45 3000 592×592×600 6 4.68 45 360065% 287×592×600 3 2.34 60 1700 490×592×600 5 3.9 60 2800 592×592×600 6 4.68 60 340085% 287×592×600 3 2.34 95 1700 490×592×600 5 3.9 95 2800 592×592×600 6 4.68 95 340095% 287×592×600 3 2.34 126 1700 490×592×600 5 3.9 126 2800 592×592×600 6 4.68 126 3400注：接受客户非标定做,欢迎来电咨询！上海台旭净化设备有限公司联系人:周立波先生（工程师）电话: 传真:E-mail:Q Q:85344587地址:上海市松江区泗陈公路518弄10幢(二)中效玻纤袋式空气过滤网（玻纤袋式空气过滤器）简介玻纤袋式空气过滤器发达国家多年的调查研究和经验表明,玻璃纤维袋式过滤器是用户最经济有效的选择。

中效f7袋式过滤器中效f7袋式过滤器采用超细腻无纺布以特殊织法制成，含静电纤维，过滤效率特别良好，中效过滤器的过滤效率有40-45%、60-65%、80-85%、90-95%四种级别可供选择，F7级中效过滤袋过滤效率为80-85%，可使用在不同的行业中，具体昌瑞空气过滤器厂家一一为您详解：中效f7袋式过滤器被广泛应用于空调系统的中级过滤器，中央空调通风系统、制药、医院、电子、食品等工业净化中，F7级中效过滤袋还可以作为高效空气过滤器的前端过滤，以减少高效空气过滤器的负荷，延长其使用寿命。

中效f7袋式过滤器以其独特的袋式结构，确保气流均衡地充满整个袋子。

可以防止袋子之间过于拥挤或出现渗漏，这样降低了阻力并使容尘量达到最大，起加固作用的“袋子支撑格栅”可以防止过滤器在极差的工作环境下收缩或弯曲变形。

F7级中效过滤袋可以作为理想的中效过滤器，在潮湿，高气流和尘埃负载量大的环境下使用。

设计特点：1、捕集1μm的颗粒灰尘及各种悬浮物结构紧凑、通用性强、安装方便；2、容尘量大、风量大、阻力小；3、符合GB/314295-93《空气过滤器》。

袋式空气过滤器效率F5-F9哪一种型号的滤袋更能满足自己的需求？从当前的情况来看，很多人在还不了解自己的需求，就盲目的去购买滤袋，很容易导致购买的滤袋其实无法满足自身的需求，过滤工作始终不达标，或者过滤效率拖了其他生产工作的后退。

建议大家在选择时，先明确自身需求，再对比过滤袋型号，进而购买不同的过滤袋。

其次要考虑的是特殊的过滤情况，从当前的情况来看，一些厂家在进行过滤工作时，环境或者是过滤物质是存在一定特殊情况的，比如说过滤环境温度相对较高，那么自然要选择可以耐高温进行过滤工作的过滤袋了，如果过滤物质有一定的腐蚀性，就需要购买防腐蚀性比较强的滤袋，而有些工作使用尼龙过滤袋效果更好，而有些顾虑工作则使用电镀过滤袋效果更好，所以针对不同的过滤情况，选择不同的滤袋，才是比较明智的。

ZJ003 F7/F8中效袋式空气过滤器
材料选择：
外框为优质镀锌钢板或铝型材，滤料采用极细致的玻璃纤维或合成纤维制成，可根据客户要求选用材料定制规格。

产品特点：
1：容尘量大。

2：阻力小，风量大。

3：产品安装方便。

4：适用于制药，电子，食品，医院，化妆品，半导体，精密机械等行业和空调通风系统的中级过滤。

5：滤料采用极细致的玻璃纤维制成。

6:滤料的平均效率为85%(F7)和95%。

型号尺寸及其他参数
型号规格尺寸
（宽*高*深度）额定风量初阻力效率
(级别）
袋数
ZJF7/8-13 495*295*600mm 1300 m3/h 70Pa 80-85% F7
比色法
90-95% F8
比色法5
ZJF7/8-22 495*495*600mm 2200 m3/h 5
ZJF7/8-16 595*295*600mm 1600 m3/h 6
ZJF7/8-27 595*495*600mm 2700 m3/h 6
ZJF7/8-32 595*595*600mm 3200 m3/h 6
本公司F7/F8中效袋式空气过滤器，外框为优质镀锌框或者铝合金框，。

F7/F8中效袋式空气过滤器的过滤材料为玻璃纤维，无纺布，采用超声波缝合技术、内拉丝技术等。

我们提供的F7/F8中效袋式空气过滤器采用符合国际标准的材料生产。

适用于制药，电子，食品，医院，化妆品，半导体，精密机械，汽车等行业的中级过滤。

袋式过滤器的种类分为：单袋式过滤器、多袋式过滤器、塑胶袋式过滤器、顶入式开模袋式过滤器、侧入型不锈钢过滤器、双联袋式过滤器、移动袋式过滤器、保温夹套过滤器等。

单袋式过滤器概述：单袋式过滤器是一种新型过滤系统，其规格有1、2、3、、4、11、12号。

材质：不锈钢（SUS304/316/316L）分类：可分为不锈钢顶入式、侧入式过滤器、塑料单袋式过滤器。

制造工艺：铸造工艺和焊接工艺，可对过滤器的表面进行镜面抛光或哑光处理。

应用效果：1、过滤井水、饮用水、河水、海水、工程用水等中的沙子，或者其他细小颗粒，同时，也能和紫外线杀菌器配套使用，来杀灭水中的细菌。

2、在化工行业使用也很广泛，能过滤掉树脂、油漆、油墨、粘胶、涂料、润滑油、酸咸溶剂、洗涤剂中的杂质等，还有化妆品行业、纺织工业、电子工业中的杂质也是可以过滤。

3、汽车行业的电泳除油过滤、超滤的预过滤等，食品饮料行业的食用油脂、酱油、醋、酒类、汽啤酒等杂质过滤。

安装高度（mm）约500 （可根据安装情况，进行调整）多袋式过滤器概述：多袋式过滤器是新型过滤系统，是由不锈钢筒体、支撑网篮、过滤袋组成，可快开式设计，从2袋到24袋式，多袋式的进出口方式有底进底出型和侧进底出型。

多袋式过滤器适用于大流量液体过滤，进出口径为3-18"，单机最大流量：90-1080立方/小时。

材质：不锈钢（SUS304/316/316L）制造工艺：铸造工艺还完焊接工艺，可对过滤器的表面进行镜面抛光或哑光处理。

产品细节：多袋式过滤器也称为不锈钢快开式过滤器，顶盖采用气动弹簧方式开启，设计更合理，使开盖更快捷。

适用于食品饮料（食用油脂、汽水、饮料、啤酒、糖浆、酱油、醋等）、水处理（城市供水、工业用水、海水、河水、矿泉水、油田注水、电厂冷凝水、离子交换树脂回收）电子工业、汽车、油漆和涂料、油墨和粘胶、金属加工、化学品、纺织工业等行业固液分离。

塑胶袋式过滤器概述：塑胶袋式过滤器也称为耐酸咸过滤器，其筒体是以聚丙烯（PP）材质一体铸造而成的。

中效袋式过滤器的相关知识一、概述中效袋式过滤器，是一种常用于空气、液体中颗粒物的过滤设备。

它主要由滤袋、滤框、支撑网等部分组成，可以有效地过滤掉直径在 1~10 微米的微粒。

二、结构中效袋式过滤器的滤袋，通常是由非织造材料经过卷曲、压缩等工艺制成的。

该材料具有厚度均匀、过滤效率高、使用寿命长等特点。

滤袋的大小、数量和滤袋的材质都会影响到整体的过滤效率。

滤袋通常由聚酯纤维或玻璃纤维制成，它们能够有效地捕集细小的颗粒。

而支撑网则是为了保证滤袋的牢固固定在滤框中而设计的，它通常由金属丝网或塑料支撑网构成。

三、工作原理中效袋式过滤器主要依靠过滤介质和物理过滤的原理来过滤颗粒。

当大量的气体流经过滤器时，其中的微小颗粒会在过滤介质中被拦截下来。

较大的颗粒会被直接过滤掉，而较小的颗粒则会在滤袋内部停留，并随着气流继续移动而被逐渐固定在滤袋上，最终被滤袋彻底拦截掉。

四、适用范围中效袋式过滤器通常适用于要求较高的过滤场合，如医疗卫生、制药、电子工业等行业。

它可以有效地拦截粉尘、颗粒和一些有害气体，提供更加洁净的空气或液体环境。

五、优缺点中效袋式过滤器的优点：•精度较高，能够有效拦截小于 10 微米的颗粒；•可重复使用，过滤效率不会受到多次使用的影响；•可为环保减少污染提供了支持。

中效袋式过滤器的缺点：•成本相对较高，需要更高的维护成本；•适用场景相对较窄，不适用于大气污染环境。

六、维护与保养中效袋式过滤器需要经常进行维护和保养，以确保其过滤效率和寿命。

具体维护需要根据滤袋材质、过滤介质、过滤场合等方面来确定，但一般需要进行定期更换滤袋、清洗支撑网等操作。

七、总结中效袋式过滤器是一种常见的过滤设备，它具有高效、精准、环保等优点。

在使用时需要注意选择合适的设备，进行定期保养和维护，才能保证其正常工作和过滤效果。

袋式过滤机袋式过滤机袋式过滤是一种新型的过滤系统，具有过滤精度高、处理量大，成本低廉，使用维护方便、快捷，规格齐全，材质多样，适用范围广等优点。

主要应用于:食品、卫生、制药等行业。

袋式过滤器根据袋数不同可分为单袋式和多袋式，根据进料孔位置不同可分为侧入式和顶入式，现侧入式已被顶入式取代。

另根据用户过滤温度的要求还可提供夹层过滤机，一般为双层结构，夹层可以通蒸汽或导热油，以保持或提高流体的温度，防止流体凝固，提高粘性液体的过滤速度，或满足下一道工序对温度的要求。

过滤原理:过滤机内部由金属网篮支撑着滤袋，液体由入口流进，经滤袋过滤后从出口流出，杂质则被拦截在滤袋中，滤袋更换或清洗后可继续使用。

多袋式过滤机的特点多袋式过滤机，适用于大流量过滤。

从2袋到24袋，规格齐全，进出口法兰口径为3~18"，单机最大流量90~1080m?/h。

可提供快开式设计，滤袋更换非常便捷。

也适用于希望使用较长时间后方才更换滤袋的场合。

塑胶过滤机是全球为数不多的采用顶入式结构的袋式塑胶过滤机，它极大地扩展了袋式过滤的应用范围。

广泛用于酸碱等腐蚀性强的流体过滤，对于工作压力不大的一般性流体过滤，也是比较经济的一种选择。

滤袋作为过滤元件，滤袋是过滤过程中的关键一环，滤袋品质在很大程度上决定了用户的过滤效果。

滤袋材质多样，其主要材料有:1、无纺布滤袋:大容污量，可清除凝胶状颗粒，用于工程精度的深层过滤。

主要产品:聚丙烯，其特点是耐酸碱，耐温90ºC，无纺布纤维，深度过滤精度范围为0.5~600µm。

聚酯，耐碱、耐溶剂、耐温160ºC ，无纺布纤维，深层过滤精度为0.5~600µm。

2、丝网滤袋:绝对精度的表面过滤，过滤效率100%，主要产品有:单纤维和多纤维编织网。

主要产品:尼龙耐酸碱、耐溶剂，耐温150ºC，绝对过滤精度5~1200µm。

不锈钢滤网:绝对过滤，耐高温、高压，可反复清洗，非常耐用，绝对过滤精度为25~1200µm。

袋式过滤器产品介绍及规格袋式过滤器一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。

广东恒田袋式过滤器是一种新型的过滤系统。

袋式过滤器内部由金属网篮支撑滤袋，液体由入口流进，经滤袋过滤后从出口流出，杂质拦截在滤袋中，更换滤袋后可继续使用。

1. 1 简介2. 2 基本参数3. 3 产品分类4. 4 主要优点5. 5 产品规格6. 6 操作方法简介结构及工作原理：广东恒田袋式过滤机是一种压力式过滤装置，主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成，滤液由过滤机外壳的旁侧入口管流入滤袋，滤袋本身是装置在加强网篮内，液体渗透过所需要细度等级的滤袋即能获得合格的滤液，杂质颗粒被滤袋拦截。

该机更换滤袋十分方便，过滤基本无物料消耗。

袋式过滤器具备构造合理、密封性好、流通才能强、操作简便等诸多长处。

尤其是滤袋侧漏机率小，能正确地保障过滤精度，并能快捷地改换滤袋，使得操作成本下降。

滤器内外表面采取机械喷砂抛光解决，平均、易清洗。

袋式过滤器所采取的过滤方法是侧进侧出的方法，也可以采取侧进底出的方法，通过管道中的压力将过滤液体介质压入或抽入袋式过滤器桶体，要过滤的液体介质经由电抛光冲孔支持滤蓝承托的过滤袋的过滤，发生变化的固液分别到达液体介质被过滤的结果。

参数♦原理：加压过滤♦用途：液体过滤♦样式：袋式♦性能：精滤♦适用对象：固液分离♦适用对象性质：高卫生要求物料♦滤料类型：针刺无纺布♦主体材质：长纤维无纺布♦适用范围：化工、制药、汽车、轻工、食品、电镀等行业产品分类袋式过滤器有以下几类：单袋过滤器、多袋过滤器，摇臂袋式过滤器、高精度袋式过滤器等，过滤器过滤精度1-10微米范围。

主要优点♦滤袋侧漏机率小，有力地保证了过滤品质。

♦袋式过滤可承载更大的工作压力，压损小，运行费用低，节能效果明显。

♦滤袋过滤精度不断提高，已达到0.5μm。

♦袋式过滤处理量大、体积小，容污量大。

袋式过滤器是一种新型的过滤系统，过滤机内部由金属网篮支撑滤袋，液体由入口流进，经滤袋过滤后从出口流出，杂质被拦截在滤袋中，更换滤袋后可继续使用。

◆袋式过滤处理量大、体积小，容污量大。

◆基于袋式过滤系统的工作原理和结构，更换滤袋时方便快捷，而且过滤机免清洗，省工省时。

◆滤袋侧漏机率小，有力的保证了过滤品质。

◆袋式过滤可承载更大的工作压力，压损小，运行费用低，节能效果明显。

◆滤袋过滤精度不断提高，目前已达到0.5um。

※最大流量是处理水时的参考值,实际值会因液体的粘度、杂质含量和压差的变化而不同不锈钢外壳与各种型号的滤芯匹配使用，以达到用户所要求的过滤效果。

设计符合制药行业“GMP”规范。

本过滤器分为液体过滤及气体过滤两大类型。

袋式精细过滤器是由容器，滤袋，支撑网篮三部分构成一个简便，高效，通用的液全过滤系统。

需要过滤的流体，由上口进入滤袋，液体中的固态物质会被阻留在袋内，从而得到清洁的流体，由于期使用简便，经济合理，因而广泛用于石油产品，化工产品，食品及饮料，污水等访方面过滤。

袋式精细过滤器具有高流通能力，高过滤精度，低成本，操作简便，快速等特点。

适用于任何微细颗粒(少于1000ppm)的过滤，精度范围可从1至100μm及1000m3/h流量的液体过滤。

滤袋我公司生产的袋式过滤器其核心件-滤袋已通过ISO9001质量体系认证。

过滤精度1-1000μm滤袋的材料有尼龙，聚丙烯，聚脂，聚芳酰胺，聚四氟乙烯，羊毛等。

分为单丝多丝滤袋，针毡布滤袋及熔吹无纺布滤袋三种。

单丝及多丝网袋是一种表面型过滤织布结构，经过高温定型，以防在过滤过程中造成滤孔扩张。

因而具有绝对精密过滤等级，捕捉杂质于其滤材表面上，滤袋可反复清洗再使用。

袋式过滤器典型应用领域水处理、食品及饮料、化学品、粘贴剂、汽车、纺织工业、制药、涂料和油漆、精细化工、电子工业、金属工业、石油化工、其它。

概述：材质：无纺布适用范围：油箱、过滤器、其他用途：水过滤类型其他适用对象：水品牌规格：直径180*810编织方式：轧花性能：耐酸、耐碱、耐高温、其他01号袋直径7inch(178mm)长度17inch(432mm)可配置PureSeal或SS环口适用於P13D／PBS一01l机型02号袋直径7inch(178mm)长厦32inch(813mm)可配置PureSea r或ss环口适用於PBD／PBS.012机型03号袋直径4inch(102mm)长度9inch(229mm)可配置PureSeal或SS环口适用於PBD／PBS一013机型04号袋直径4inchfl02mm)长度15inch(381 mm)可配置PureSeal或ss环口适用於PBD，PBS，014机型PP滤袋材质HI=高温尼龙NY=尼龙PE=聚酯PP=聚丙烯TF=铁氟龙NG滤袋种类IF=有内衬的纤维滤布IG=有内村的纤维滤布(经表面处理)NF=无内衬的纤维滤布NG=无内衬的纤维滤布(经表面处理)MO=单纤滤网MM=复纤滤网005滤材孔径095=0.5μm001= 1μm005= 5μm010=10μm025=25μm050=50μm……800=800μmP外袭材质E=聚酯复纤网N=尼龙单纤网M=尼龙复纤网P=标准单层袋02袋号010203040506P环口材质E=聚酯N=尼龙P=聚丙烯S=304不锈钢X=316不锈钢WE特殊设计WE=热熔式RE石家庄乾煌过滤设备有限公司生产的袋式过滤器是一种结构新颖、体积小、操作简便灵活、节能、高效密闭工作、适应性强的多用途过滤设备。

目录第一部分袋式过滤器设备的运行1．说明2．试运行3．日常运行4．过滤器设备技术性能参数表第二部分袋式过滤器设备的维护1．说明2．安全问题3．阀门4．灰斗5．卸灰输灰装置6．清灰机构7．滤袋8．仪表9．电气操作第一部分袋式过滤器设备的运行1．说明一个性能优良的袋式过滤器，是大多数用户所期望的，但是，无论性能如何优良，如果对它的操作和维修要求了解不够、或者由责任心不强的工作人员管理的话，在短时间内也会变成性能低下的系统。

同时，作为制造商来说，产品经常出现故障，不仅会不断地给业务上带来麻烦，并给人以维修费用增加、效率低下的不良印象。

另一方面，虽然选取的设备没有多少备用的能力，如果操作人员在操作与维护方面具有丰富的知识，能够很好地了解其设计上的特点，正常地进行操作与维护，就能够保持原设计的性能，充分发挥其效能，而且所需要的费用也会降到最低。

在进行设备的运转与维护时，必须按照这些说明书和资料所制定的操作规程与维护规程的规定进行工作。

为了能使袋式过滤器正确地运行，须注意以下事项：⑴首先，用户必须选取最合适的袋式过滤器，才能降低运行与维护费用。

应在定购之前，要很好地研究有关运转、测试仪表、维修等资料，再考虑合适的性能和年运行费用，来选择合适的装置。

⑵必须按照设备制造商提供的说明书等资料中的要求进行运转。

⑶要了解袋式过滤系统中包括那些部分。

⑷要经常地、细致地注意滤袋的安装和工作状况。

⑸要注意进入袋式过滤器的烟气温度，一定使之在露点温度以上10℃～20℃运行。

袋式过滤系统的运行可分为：试运行和日常运行。

首先，在进行试运行时，必须对系统的单一部件进行检查，然后作适应性运行，同时作一部分性能实验。

其次，尽管进入了日常运行，仍然有必须经常进行检查的项目。

进行这些检查对煤粉过滤器的正常运行是很有益的，尤其是在日常运行条件下，因负荷条件的变化对性能要产生一定的影响，所以先要明确操作程序，在设备投入使用后还要密切注意一段时间。
