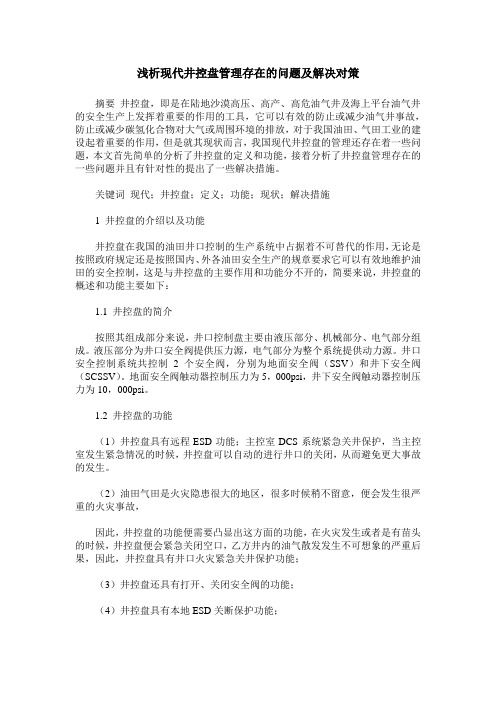

浅析现代井控盘管理存在的问题及解决对策摘要井控盘，即是在陆地沙漠高压、高产、高危油气井及海上平台油气井的安全生产上发挥着重要的作用的工具，它可以有效的防止或减少油气井事故，防止或减少碳氢化合物对大气或周围环境的排放，对于我国油田、气田工业的建设起着重要的作用，但是就其现状而言，我国现代井控盘的管理还存在着一些问题，本文首先简单的分析了井控盘的定义和功能，接着分析了井控盘管理存在的一些问题并且有针对性的提出了一些解决措施。
关键词现代；井控盘；定义；功能；现状；解决措施1 井控盘的介绍以及功能井控盘在我国的油田井口控制的生产系统中占据着不可替代的作用，无论是按照政府规定还是按照国内、外各油田安全生产的规章要求它可以有效地维护油田的安全控制，这是与井控盘的主要作用和功能分不开的，简要来说，井控盘的概述和功能主要如下：1.1 井控盘的简介按照其组成部分来说，井口控制盘主要由液压部分、机械部分、电气部分组成。
液压部分为井口安全阀提供压力源，电气部分为整个系统提供动力源。
井口安全控制系统共控制2个安全阀，分别为地面安全阀（SSV）和井下安全阀（SCSSV）。
地面安全阀触动器控制压力为5，000psi，井下安全阀触动器控制压力为10，000psi。
1.2 井控盘的功能（1）井控盘具有远程ESD功能；主控室DCS系统紧急关井保护，当主控室发生紧急情况的时候，井控盘可以自动的进行井口的关闭，从而避免更大事故的发生。
（2）油田气田是火灾隐患很大的地区，很多时候稍不留意，便会发生很严重的火灾事故，因此，井控盘的功能便需要凸显出这方面的功能，在火灾发生或者是有苗头的时候，井控盘便会紧急关闭空口，乙方井内的油气散发发生不可想象的严重后果，因此，井控盘具有井口火灾紧急关井保护功能；（3）井控盘还具有打开、关闭安全阀的功能；（4）井控盘具有本地ESD关断保护功能；（5）油气田的天然气浓度需要控制在一个合理的标准之内，一旦油气田的天然气浓度过高，达到一个危险的度数，井控盘便会自动报警并紧急关井保护（6）井控盘还可以检测井口的腐蚀程度，在井口的被腐蚀程度到达上限已经不能很好的维护油气田的安全的时候，井控盘便会报警一遍即使对井口进行维修和防护，避免事故的发生，因而具有井口腐蚀与检测系统。
井口控制盘的组成及功能液控系统的故障处理文昌19-1油田群五个井口平台所配置的井口控制盘均为新加坡BOUSTEAD 制造。
该控制盘具有比较完善的井上安全阀（MSSV/WSSV）和井下安全阀（SCSSV）液压控制回路，以及用于安全目的的易熔塞回路。
单井控制模块设计为抽屉式结构，即每口井对应一个抽屉，每个抽屉为一个相对独立的控制单元，在操作过程中它们之间不会相互影响。
1、气动系统井口控制盘的气动系统由两个过滤器、两个调压阀和一系列隔离阀组成。
其气源压力在800~900kPa。
仪表气源经过双过滤器(25μm)处理后，提供给以下两路用户：一路是用来驱动液压油泵，压力为气源压力。
一路气源经过双调压阀(设定值350kPa)减压后，向所有回路供气，主要用途为：1)用作易熔塞回路的控制气源；2)用作ESD手动站的控制气源；3)用作逻辑控制回路和单井控制回路的逻辑转换气源。
2、液控系统液控系统通过气动液压泵提供液压动力，用来驱动SCSSV、GVV、MSSV&WSSV，并实现对上述各种安全阀的控制。
该系统能实现分别向各安全阀提供液压动力，即使在一个或多个安全阀出现故障时，也不会影响其它安全阀的正常运行。
液控系统主要包括以下装置：液压油储罐各井口控制盘内都安装有1个液压油储罐，罐上安装有液位计、液位变送器、阻火器、排泄阀。
急情况时，操作人员可通过手柄打压来实现对SCSSV和WSSV的控制。
另外，每台气动液压泵也安装有前后隔离阀，而且，在两台泵出口又有一个连通阀连接两路流程，这样就能允许对其中一台泵进行在线维修，而不影响井口控制盘对生产井的控制功能。
在正常运行时，两台气动液压泵分别控制SCSSV液控回路和WSSV液控回路。
系统的设计压力为6000Psi。
SCSSV液控管线的设定压力为30MPa，WSSV液控管线的设定压力为20MPa。
当回路压力低于设定值时，气动液压泵自动启动补压，直到打到设定值。
气动液压泵各井口控制盘的储罐容量分别为:各井口控制盘内都配置有2台气动液压泵，参数相同。
井口维护保养常见故障处理井口装置维护施工及常见故障处理方法井口装置示意图采油树油管头套管四通套管头（一）阀门故障检查与维护1、常见故障及处理方法1.1阀体与阀盖之间泄漏1.1.2如果需更换密封垫环，应先关闭阀门或主阀；（因关闭阀门，将涉及生产管线停产，应征得生产单位同意后方可进行。
）然后依次拆卸手轮、止动螺钉、轴承座、阀杆螺母、连接螺栓；取出密封垫环，检查有轻微损伤时，可用细油石打磨；若密封垫环损伤时，应更换新的密封垫环。
更换新的密封垫环后，应将该密封垫环的标记记录下来；当密封垫环槽损伤严重时，应及时向xx油气矿报告，在签订安全技术协议和服务合同后，采用带压换阀技术进行维修或更换主阀（当维修阀门为主控阀时；非主控阀时应先关闭主控阀，然后维修或更换阀门）。
1.2阀门内漏（即阀板与阀座之间渗漏）如果阀板与阀座之间发生渗漏现象，可通过阀盖上的注脂阀注入密封脂。
如果泄漏严重，就必须更换阀门。
1.3阀盖与阀杆之间的密封圈泄漏阀盖与阀杆之间的密封圈若发生泄漏，可对密封圈进行更换，或是通过阀盖上的注脂孔对密封注入密封脂，以补偿泄漏间隙。
1.4阀门与阀门之间连接泄漏可通过拧紧连接螺栓解决或更换密封垫环解决泄漏问题。
若出现密封垫环槽严重损坏，应采取1.1.2所述相应解决方案。
2、阀门的维护与保养2.1 阀门在使用过程中，如果未出现任何问题，应按使用说明书要求定期进行维护和保养，以避免发生安全事故，造成设备的损坏和人员的伤亡。
对阀门注入密封脂是维护保养过程的必须步骤。
阀门在使用的过程中，每开关一次，高压介质都会将阀腔内的密封脂带出一部分，这是不可避免的。
因此我们必须定期的向阀腔内注入密封脂（7903），以保证阀门更加可靠密封，同时对阀板、阀座密封面起到润滑作用，减小阀门的开关力矩。
平板阀在使用一年左右应向阀腔内注入密封脂，以保证阀门的可靠密封。
2.2 阀门其它部位的检查2.2.1 轴承的检查阀门在使用的过程中，由于现场操作人员有可能对手动平板阀进行违章操作（主要是在阀门关到位以后采用加力杆继续转动手轮），轴承可能被损坏，这样就大大增加了阀门的开关力矩，如果不及时进行更换，在紧急情况下就不能迅速对阀门进行开关，以致造成重大安全事故。
井口控制盘维修手册摘要本文是针对井口控制盘进行维修的手册。
井口控制盘是石油行业中常用的设备之一，负责控制井口的操作和功能。
本手册将介绍井口控制盘的组成部分、常见故障及其解决方法，并提供维修过程中应注意的事项和安全措施。
1. 介绍1.1 井口控制盘的定义井口控制盘是石油钻井作业中的重要设备，用于控制井口的操作和功能。
它通常由多个控制按钮、指示灯、开关和屏幕等组成，可以监控井口的参数，并进行相应的控制。
1.2 井口控制盘的重要性井口控制盘直接影响井口操作的安全性和效率。
正确使用和维护井口控制盘可以减少事故风险，提高工作效率，降低维修成本。
2. 组成部分2.1 控制按钮井口控制盘上的控制按钮用于执行各种操作，如启动/停止井口设备、调节井口参数等。
在进行维修时，需要检查控制按钮的灵敏度和触发机制是否正常。
2.2 指示灯指示灯用于显示井口设备的状态，如电源是否正常、设备是否运行等。
如果指示灯闪烁、颜色异常或不亮，可能表示设备故障，需要进一步检查和修复。
2.3 开关开关用于控制井口设备的电源，如开关电源和断路器。
在维修过程中，应确保开关的连接良好，以保证井口设备的正常运行。
2.4 屏幕井口控制盘上的屏幕通常用于显示井口参数、警报信息和操作界面。
屏幕的亮度、清晰度和触摸功能需要定期检查和维护，以确保正常使用。
3. 常见故障及解决方法3.1 井口控制盘无法启动如果井口控制盘无法启动，可能是由以下原因导致：- 电源故障：检查电源线是否连接良好，电源开关是否打开，电源插座是否正常供电。
- 控制按钮故障：检查按钮开关是否正常，是否有键盘锁定功能，是否存在按键粘连或损坏现象。
- 内部故障：如果以上问题均无异常，可能是井口控制盘内部的电路故障，需要请专业技术人员进行检修和维修。
3.2 控制按钮无响应或错误如果井口控制盘的控制按钮无响应或显示错误，可能是由以下原因导致：- 按钮触发机制故障：检查按钮触发机制是否正常，是否有杂物阻碍按键的正常工作。
石油井控设备故障及其排查方法摘要：在石油井控设备中，如果出现故障，一定要正确处理，切不可小视。
墨西哥湾漏油事故原因之一就是井控设备不能在关键时刻发挥作用而造成的后果。
本文简述了井控设备的构成及其功能，并介绍了环形防喷器及闸板防喷器的常见故障及其排查方法，同时还给出了避免防喷器常见故障的措施，谨供同行参考。
关键词：井控设备故障排查1井控设备的构成及功能我们常说的井控设备指能够实现油气井压力有效控制中所需的包括设备、仪器仪表和专用工具在内的一整套设备。
井控设备的主要功能就是在当溢流、井喷发生时，它能够在第一时间控制排放，并迅速使其在维持稳定的井底压力条件下重建井底与地层之间的压力平衡。
即便有井喷失控事故的发生，甚至是严重的着火事故，井控设备也会自动或人工进行相关的妥善处理，避免产生不可挽回的损失．井控设备是由防喷器组合、液压防喷器控制系统、以节流管汇为主的井控管汇、钻具内防喷工具、井控仪器仪表、钻井液加重除气灌注设备、井喷失控处理和特殊作业设备构成。
井控设备的构成是比较复杂的，只常见的防喷器就有三种，环形防喷器、闸板防喷器、旋转防喷器。
下面仅就环形防喷器和闸板防喷器谈一谈常见的故障及其排查方法。
2.环形防喷器常见的故障及其排查方法2.1防喷器封闭效果较差。
产生这一故障的原因有三个方面：其一，因胶芯而导致的关不严，这一故障完全可以通过多次活动得到妥善解决。
其二，虽然支撑筋已靠拢，但是还是出现了封闭不严的现象，处理这一故障的方法是将损坏的胶芯更换一下即可。
其三，打开过程中长时间为关闭使用胶芯，使杂物沉积于胶芯沟槽及其他部位，应清洗胶芯，并按规程活动胶芯。
2.2防喷器关闭后打不开。
产生这一故障的原因多数是由于防喷器长时间关闭后导致胶芯永久性变形，甚至是老化造成的。
另外，也有少数是因为胶芯下面存有凝固水泥浆而使其打不开。
对这一故障的处理比较简单，只要把相关部件进行清洗或更换即可。
2.3防喷器开关不灵活。
产生这一故障的原因是由于油管漏失造成，也有的是因为防喷器长时间不活动，再加之赃物堵塞造成的。
