井口控制盘的组成及功能
液控系统的故障处理
文昌19-1油田群五个井口平台所配置的井口控制盘均为新加坡BOUSTEAD 制造。
该控制盘具有比较完善的井上安全阀（MSSV/WSSV）和井下安全阀（SCSSV）液压控制回路，以及用于安全目的的易熔塞回路。
单井控制模块设计为抽屉式结构，即每口井对应一个抽屉，每个抽屉为一个相对独立的控制单元，在操作过程中它们之间不会相互影响。
1、气动系统
井口控制盘的气动系统由两个过滤器、两个调压阀和一系列隔离阀组成。
其气源压力在800~900kPa。
仪表气源经过双过滤器(25μm)处理后，提供给以下两路用户：
一路是用来驱动液压油泵，压力为气源压力。
一路气源经过双调压阀(设定值350kPa)减压后，向所有回路供气，主要用途为：1)用作易熔塞回路的控制气源；2)用作ESD手动站的控制气源；3)用作逻辑控制回路和单井控制回路的逻辑转换气源。
2、液控系统
液控系统通过气动液压泵提供液压动力，用来驱动SCSSV、GVV、MSSV&WSSV，并实现对上述各种安全阀的控制。
该系统能实现分别向各安全阀提供液压动力，即使在一个或多个安全阀出现故障时，也不会影响其它安全阀的正常运行。
液控系统主要包括以下装置：
液压油储罐
各井口控制盘内都安装有1个液压油储罐，罐上安装有液位计、液位变送器、阻火器、排泄阀。
急情况时，操作人员可通过手柄打压来实现对SCSSV和WSSV的控制。
另外，每台气动液压泵也安装有前后隔离阀，而且，在两台泵出口又有一个连通阀连接两路流程，这样就能允许对其中一台泵进行在线维修，而不影响井口控制盘对生产井的控制功能。
在正常运行时，两台气动液压泵分别控制SCSSV液控回路和WSSV液控回路。
系统的设计压力为6000Psi。
SCSSV液控管线的设定压力为30MPa，WSSV液控管线的设定压力为20MPa。
当回路压力低于设定值时，气动液压泵自动启动补压，直到打到设定值。
气动液压泵
各井口控制盘的储罐容量分别为:
各井口控制盘内都配置有2台气动液压泵，参数相同。
液压泵的管路上安装有压力表、压力变送器、安全阀、单流阀、前过滤器、双后过滤器、储能器等。
两台气动液压泵都带有手柄，在井口控制盘失去仪表气源或其它应储能器各井口控制盘内都安装有2个储能器。
其内充有氮气，分别用于存储SCSSV、WSSV两液压回路的高压能量。
当回路因管线渗漏、液压油受热膨胀等原因造成压力波动时，储能器可释放或吸收部分能量来维持液压回路压力的相对稳定，以免气动液压泵频繁启动。
3、遥控界面
遥控界面有2~3个接线盒，安装在井口控制盘外侧，是连接井口控制盘与过程控制系统(PCS)、安全监控系统(FPS)、电潜泵控制柜(ESP Panel)的窗口。
左侧上面和右侧(仅Wen19-1A和Wen15-1A有) 是连接压力开关的接线盒，左侧下面是连接逻辑控制、单井控制两类回路电磁阀的接线盒
4、单井控制回路
井口控制盘的单井控制模块设计为抽屉式结构，每个抽屉构成一个完整的单井控制单元。
所有的控制单元为标准化设计，可以相互替代或更换。
每个抽屉的标准配置为：
压力表：分别用于指示单井SCSSV、WSSV液控回路的实际压力；
SCSSV液控手动阀、WSSV液控手动阀(带锁销)；
ESP启停三通阀；
缓冲球
SCSSV 、WSSV液控三通阀
通过单井控制回路能实现某生产井的关停。
执行方式有以下几种：
1）遥控方式通过PCS给单井的ESD4电磁阀断电，气控回路泄压，关断WSSV、ESP。
2）现场手动在井口控制盘的各单井抽屉上关ESP启停三通阀，关停ESP。
3）现场手动按下单井的WSSV液控手动阀，关断WSSV、ESP。
4）现场手动按下SCSSV液控手动阀，关断SCSSV、WSSV、ESP。
另外，可从中控遥控关停ESP或直接从电潜泵控制柜关停ESP，而不影响SCSSV、WSSV的状态。
还需补充几点：
①若单井SCSSV液控管线的PSL(设定值7000kPa)开关动作，将传递
一个电信号到PCS，经ESD系统逻辑处理后，PCS给ESD4电磁阀断电，关断SCSSV、WSSV、ESP。
②若单井WSSV液控管线的PSL(设定值7000kPa)开关动作，将传递
一个电信号到FPS，经ESD系统逻辑处理后，PCS给ESD4电磁阀断电，关断WSSV、ESP。
③若各单井出口管线的PSHH、PSLL开关动作，也会将传递一个电
信号到FPS，经ESD系统逻辑处理后，PCS给ESD4电磁阀断电，关断WSSV、ESP。
5、控制模块

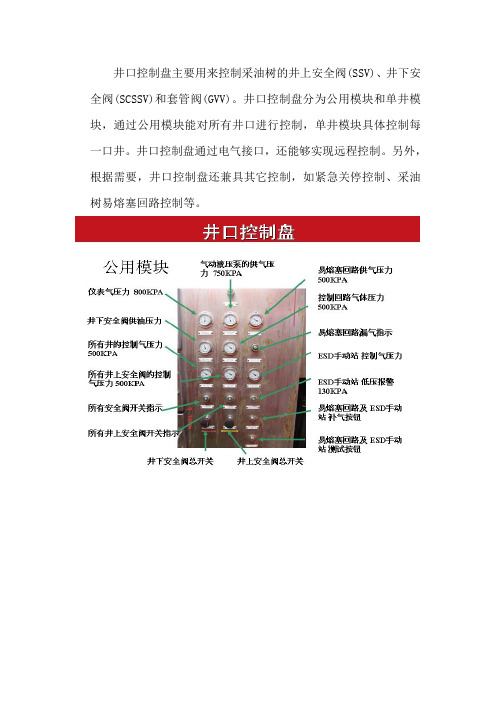

控制模块包括易熔塞回路、ESD手动站、逻辑控制回路和井口控制盘主面板。
易熔塞回路
正常情况下，易熔塞回路充有压力为350kPa的仪表气。
当井口区发生火灾或温度高于易熔塞的设定温度时，易熔塞被熔化，回路泄压，将会有以下动作同时产生：
1）易熔塞回路上的PSLL开关（设定值300kPa）传送一个电信号到PCS，经ESD系统逻辑处理后，PCS给ESD2电磁阀断电，逻辑控制回路泄压，从而自动实现所有生产井的SCSSV、WSSV、ESP关停；
2）FPS发出声光报警和执行平台ESD2关断，PCS显示关断过程和报警内容；
3）井口区喷淋阀打开，实施喷淋。
逻辑控制回路
逻辑控制回路通过仪表管线与盘内的易熔塞回路、ESD手动站、以及各单井控制回路相连接。
逻辑控制回路能实现井口控制盘和生产井的ESD3、ESD2关断，以及平台最高等级ESD1关断。
1）ESD3也称为PSD(过程关断、生产/公用关断)，此关断可通过以下两种方式实现：
①遥控方式通过PCS给ESD3电磁阀断电，逻辑控制回路泄压，气源信号传递到各单井控制回路，关停所有生产井的WSSV和ESP。
②现场手动在井口控制盘主面板上按下WSSV液控手动阀来关停所有生产井的WSSV和ESP。
2）ESD2(火气关断) 此关断除通过易熔塞回路、ESD手动站来实现外，还有以下两种方式：
①遥控方式通过PCS给ESD2电磁阀断电，逻辑控制回路泄压，气源信号传递到各单井控制回路，关停所有生产井的SCSSV、WSSV、ESP。
②现场手动在井口控制盘主面板上按下SCSSV液控手动阀来关停所有生产井的SCSSV、WSSV、ESP。
另外，在液控系统中，若SCSSV主液控管线PSL(设定值7000kPa)开关动作，将传递一个电信号到PCS，经ESD系统逻辑处理后，PCS给ESD2电磁阀断电，从而产生ESD2关断。
井口控制盘日常检查及维护
定时检查井口控制盘的工作状态，观察每一口井的压力指示仪表的指示情况，以及所有手动操作柄的状态指示。
当出现异常现象，手动或自动实现井口的关闭后，应检查、分析出现异常的原因；恢复正常后，重新启动井口控制盘，开启井口安全阀，使其处于生产状态。
当液压油罐内设有高压液压油回油罐，此罐为整个油罐的一部分，用堰板与油罐隔开，当回油位上升到堰板的高度，经沉淀的油将自动流至液压油罐中，当油罐底部设有排放阀，每次发生关断后，沉淀一段时间后，应使用排放阀进行排放。
每4~6月，当生产关断时，应进行如下维护：
1、清洁过滤器，完成后装好。
2、检查并调整过滤器的设定值。
每年应检查一次盘内逻辑，检查O形密封圈是否有磨损，加润滑油。
井口控制盘维修指导（控制系统）：。
